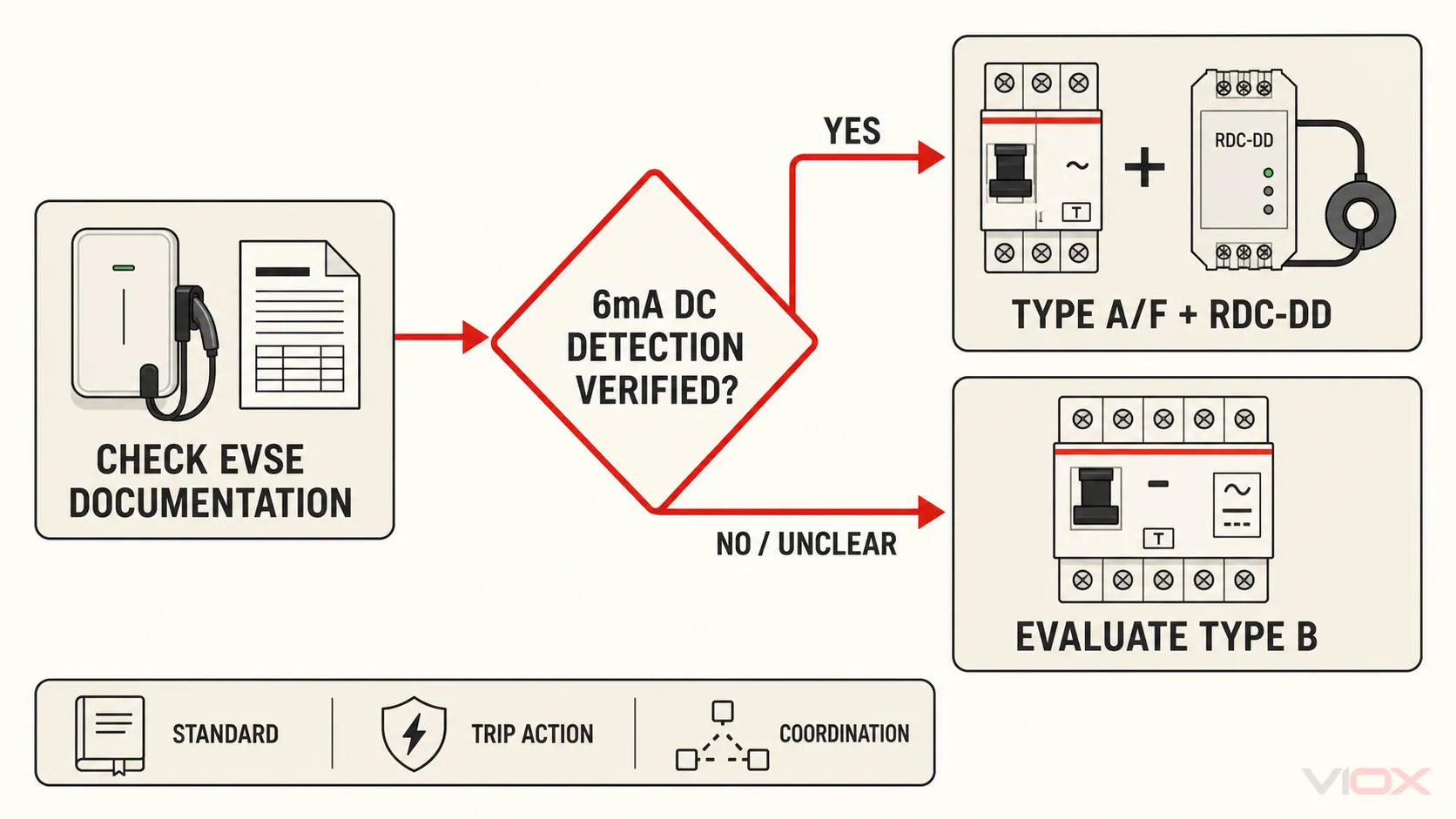

영구적으로 연결된 Mode 3 AC EV 충전 회로의 경우, 잔류 전류 장치를 단순히 단어만 보고 선택하지 마십시오. 유형 A, 유형 F, 유형 B또는 6mA 먼저 전기차 공급 장치(EVSE)에 평활 잔류 DC가 6 mA 이상에 도달할 때 전원을 차단하거나 차단을 시작하는 문서화된 잔류 직류 검출 장치(RDC-DD)가 포함되어 있는지 확인하십시오.
- 해당 IEC 62955 기능이 문서화되어 있고 충전기 지침 및 적용 가능한 설치 규정에서 허용하는 경우, 상단에 Type A 또는 Type F RCD를 사용할 수 있습니다.
- 해당 기능이 없거나, 범위를 벗어나거나, 문서화되지 않은 경우, 적용 가능한 규정 및 제조업체 지침에 따라 Type B RCD 솔루션을 검토하십시오.
- 어떤 전략을 사용하든 최종 사양에는 장치 제품군, 정격 잔류 동작 전류, 정격 전류, 전압, 극수, 관련 과전류 보호 및 협조 증빙 자료가 정의되어야 합니다.
RCCB는 다음의 한 형태입니다 잔류 전류 장치 (RCD). 이 장치에는 과부하 또는 단락 보호 기능이 내장되어 있지 않으므로, RCCB를 사용하는 EV 회로에는 조정된 MCB, 퓨즈 또는 기타 과전류 보호 장치가 추가로 필요합니다.
EV 충전기 RCD 선정 워크시트
제품을 비교하기 전에 이 증빙 표를 작성하십시오. “DC 보호 내장”이라는 답변은 해당 기능의 역할과 EVSE에 필요한 상위 장치가 무엇인지 관련 문서에 명시되어 있지 않은 경우 불완전한 답변입니다.
| 프로젝트 입력 | 제어 대상 결정 | 필수 출력 | 검증을 위한 증거 |
|---|---|---|---|
| 충전 모드 및 EVSE 아키텍처 | IEC 62955가 의도된 범위 내에 있는지 여부 | 모드 3 AC EVSE 및 보호 구성 | EVSE 데이터시트, 설치 매뉴얼, 시스템 단선 결선도 |
| 평활 DC 검출 기능 | Type A/F 및 RDC-DD 또는 Type B 전략 | RDC-DD 존재, 부재 또는 미확인 | IEC 62955 선언서/인증서 및 정확한 EVSE 참조 |
| EVSE 상단 보호 장치 지침 | 허용되는 RCD 유형 | Type A, Type F, Type B 또는 기타 문서화된 구성 | 제품군 수준의 브로슈어가 아닌 정확한 제조사 지침 |
| 적용 가능한 설치 규정 | 개별 RCD, IΔn, 차단 및 지역별 요구 사항 | 설치 규정 준수 필드 | 현재 국가별 채택 현황 및 프로젝트 사양 |
| 공급 및 충전 도체 | 전압, 주파수 및 극수 | Ue, 주파수, 극 배열 | 단선 결선도 및 장치 지침 |
| 설계 전류 및 부하율 | RCCB/RCBO 통전 용량 요구 사항 | 정격 전류 In | 부하 계산 및 설치 조건 |
| 과전류 및 고장 조건 | RCCB + MCB/퓨즈 또는 RCBO 및 백업 협조 | 정확한 보호 장치 조합 | 예상 단락 전류 및 제조사 협조 데이터 |
| 상류 잔류 전류 차단기 | DC 누설 노출 및 차단 요구 사항 | 상류/하류 RCD 아키텍처 | 보호 연구 및 제조사 선택성/협조 데이터 |
결과는 모델 번호가 아닌 서면 요구 사항이어야 합니다. 모델 비교는 모든 항목에 대한 증거 출처가 확보된 후에 시작됩니다.
1단계: EVSE 및 충전 구성 확인
IEC 62955:2018은 해당 표준에 명시된 전압, 주파수 및 전류 범위 내에서 영구적으로 연결된 AC Mode 3 EV 충전 스테이션과 함께 사용되는 RDC-DD에 적용됩니다. 이 표준이 모든 휴대용 충전기, DC 급속 충전기, 양방향 충전 구성 또는 일반적인 “DC 누설” 기능이 있다고 광고되는 제품을 자동으로 포함하는 것은 아닙니다.
기록 사항:
- 해당 회로가 영구적으로 연결된 Mode 3 AC EVSE에 전원을 공급하는지 여부;
- 충전이 단상인지 다상인지 여부;
- EVSE가 양방향 전력 흐름을 허용하는지 여부;
- 정확한 EVSE 참조 및 설치 매뉴얼 개정판; 그리고
- 대상 시장 및 적용 가능한 설치 규정.
프로젝트가 선언된 제품 표준 범위를 벗어나는 경우, 선택 표를 억지로 맞추지 마십시오. 해당 아키텍처에 적용되는 EVSE 표준, 설치 규정 및 제조업체 지침을 사용하십시오.
2단계: 6mA DC 감지 요구 사항 확인
IEC 62955 RDC-DD의 목적은 6 mA 이상의 평활 잔류 DC를 감지하고 EV 공급을 차단하거나 차단을 시작하는 것입니다. 6 mA 값은 상위 Type A 또는 Type F RCD의 올바른 작동이 평활 잔류 DC에 의해 방해받지 않도록 하기 위해 사용됩니다.
다음 사항을 모두 확인하십시오:
- 정확한 EVSE 또는 RDC-DD 모델 참조;
- 해당 참조에 적용되는 명시적인 IEC 62955 선언, 인증서 또는 보고서;
- RDC-DD 아키텍처 및 스위칭 구성 식별;
- EVSE 제조업체에서 요구하는 상위 RCD 유형;
- 어떤 장치가 회로를 차단하는지 보여주는 다이어그램; 및
- 설치, 기능 검증 및 결함 재설정을 위한 지침.
다음 진술들을 동일한 것으로 취급하지 마십시오:
| 문서 문구 | 확립될 수 있는 사항 | 입증되지 않은 사항 |
|---|---|---|
| “6mA DC 감지” | 주장된 감지 임계값 | IEC 62955 적합성, 차단 방식, 상위 RCD 요구 사항 |
| “정확한 모델 증빙이 포함된 ”IEC 62955에 따른 RDC-DD” | 관련 제품 표준 경로 | 설치 규정 준수 및 전체 회로와의 조정 |
| “Type EV” | 상업용 EV 보호 라벨 | 제품이 RDC-DD, RCD, RCBO 또는 통합 어셈블리인지 여부 |
| “DC 누설 센서” | 모니터링 기능이 존재할 수 있음 | 필요에 따라 안전한 차단을 시작하고 상위 RCD를 보호하는지 여부 |
표준 범위, 등급 및 문서 확인을 위해서는 전용 IEC 62955 RDC-DD 가이드를 사용하십시오.
3단계: 잔류 전류 전략 선택
Type A 및 문서화된 RDC-DD
Type A RCD는 제품 정의 내에서 정현파 AC 및 맥동 DC 잔류 전류를 포괄합니다. Mode 3 EV 충전의 경우, 적절한 RDC-DD가 6 mA를 초과하는 평활 DC가 장치에 영향을 미치지 않도록 방지하고 EVSE 지침 및 적용 가능한 설치 규정이 해당 구성을 허용하는 경우, Type A 장치가 보호 전략의 일부를 구성할 수 있습니다.
RDC-DD가 있다고 해서 나머지 사양 요구 사항이 사라지는 것은 아닙니다. 상단에 설치된 Type A 장치는 여전히 올바른 IΔn, 정격 전류, 극수, 전압, 제품 표준 및 과전류 협조를 갖추어야 합니다.
Type F 및 문서화된 RDC-DD
IEC 62423은 특정 단상 주파수 변환기 부하와 관련된 복합 잔류 전류를 위해 설계된 Type F RCD에 대한 요구 사항을 추가합니다. Type F는 Type B를 대체하는 일반적인 제품이 아니며, EV 충전기에 전력 전자 장치가 포함되어 있다는 이유만으로 선택해서는 안 됩니다.
다음의 경우에만 Type F를 사용하십시오:
- EVSE 또는 부하 문서에서 이를 지원하는 경우;
- 적합한 RDC-DD가 평활 DC 조건을 처리하는 경우;
- 공급 방식이 해당 장치의 명시된 적용 범위 내에 있으며,
- 적용 가능한 설치 규정이 전체 전략을 허용합니다.
Type B 보호
IEC 62423 Type B RCD는 표준 및 제품 정의 내에서 평활 DC를 포함한 더 광범위한 잔류 전류 파형을 포괄합니다. EVSE가 필수 RDC-DD 기능을 제공하지 않거나, DC 보호 기능이 검증되지 않았거나, 충전기 지침, 설치 규정 또는 프로젝트 사양에서 Type B 보호를 요구하는 경우 Type B 솔루션을 검토해야 합니다.
Type B는 조정 없이 선택할 수 있는 범용 업그레이드가 아닙니다. 해당 장치는 여전히 정격 전류, 전압, 주파수, 극수, 시간 특성, 단락, 상위 장치 및 설치 제약 조건을 따릅니다.
결정 요약
| 검증된 조건 | 검토할 보호 전략 | 정지 조건 |
|---|---|---|
| EVSE는 문서화된 IEC 62955 RDC-DD를 갖추고 있으며 상단에 Type A를 지정합니다 | 허용되는 경우 Type A RCD/RCCB 또는 Type A RCBO | 모델 증거 또는 설치 규정 적합성 정보가 누락된 경우 진행하지 마십시오 |
| EVSE는 RDC-DD를 문서화했으며 특히 Type F를 지원합니다 | 허용되는 경우 Type F RCD/RCCB 또는 RCBO | Type F 단독으로는 Type B와 동등한 평활 DC 감지 기능을 제공하지 않습니다 |
| EVSE에 적합한 RDC-DD가 없습니다 | Type B 잔류 전류 보호 | 정확한 아키텍처와 적용 가능한 규칙을 확인하십시오 |
| DC 보호는 마케팅 용어로만 설명되어 있습니다 | RDC-DD 기능은 검증되지 않은 것으로 간주하십시오 | 선택하기 전에 모델별 문서를 요청하십시오 |
| EVSE 또는 설치 규칙에 특정 유형이 명시되어 있습니다 | 해당 문서화된 요구 사항을 따르십시오 | 가격이나 재고 가용성에 근거하여 대체하지 마십시오 |

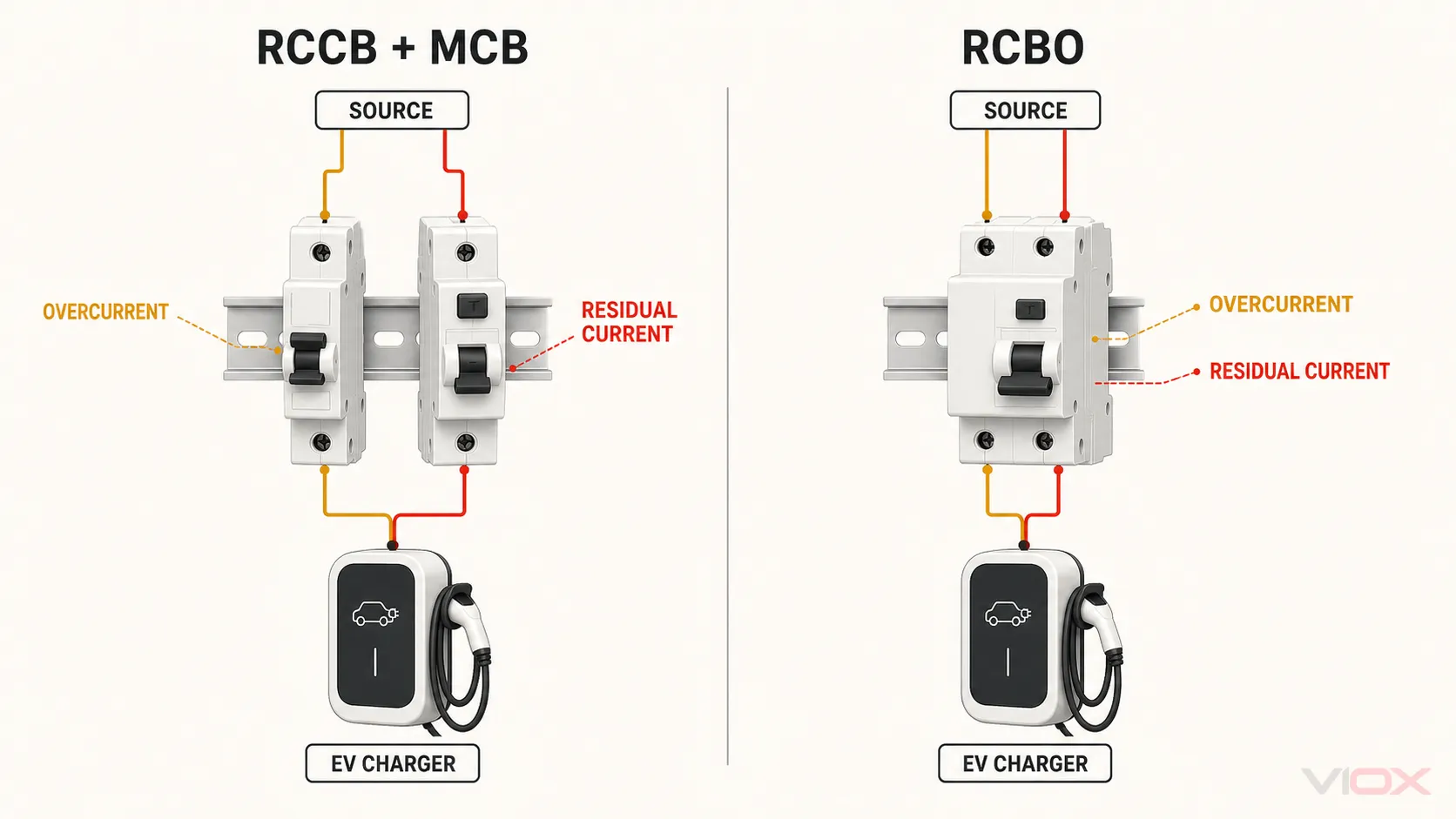

4단계: RCCB + MCB와 RCBO 중 선택하기
잔류 전류 유형 및 과전류 보호는 별도의 결정 사항입니다.
| 아키텍처 | 잔류 전류 기능 | 과부하 및 단락 기능 | 검증 초점 |
|---|---|---|---|
| RCCB + MCB/퓨즈 | RCCB에 의해 제공됨 | 관련 MCB 또는 퓨즈에 의해 제공됨 | 정확한 RCCB-MCB/퓨즈 협조 및 고장 전류 증거 |
| RCBO | 하나의 장치에 통합됨 | 동일한 장치에 통합됨 | 잔류 전류 유형, 트립 특성, 차단 용량 및 정확한 모델 표준 |
| EVSE 통합형 RDC-DD + 상단 RCCB/RCBO | RDC-DD는 평활 DC 상태를 처리하고, RCD는 필요한 잔류 전류 보호를 처리함 | 별도의 MCB 또는 통합형 RCBO 기능 | EVSE 인터페이스, 상단 RCD 유형 및 전체 차단 체인 |
RCCB 단독으로는 완전한 EV 회로 보호 장치가 아님. 패널 공간이나 회로 분리가 결합된 장치에 유리한 경우, 다음을 검토할 것 VIOX RCBO 선정 가이드, 그러나 RCBO가 올바른 암페어 정격뿐만 아니라 요구되는 잔류 전류 유형을 갖추고 있는지 확인하십시오.
5단계: 전기 정격 완료
잔류 전류 전략이 수립되면 나머지 필드를 완료하십시오.
정격 감도 전류 IΔn
적용 가능한 설치 규정, 보호 목적, 회로 위치 및 제조업체 지침에 따라 IΔn을 선택하십시오. RDC-DD의 6 mA 평활 DC 임계값에서 이를 추론하지 마십시오. 두 값은 서로 다른 기능을 설명합니다.
정격 전류 In
In은 RCCB가 선언된 조건 하에서 통전하도록 설계된 전류이며, 과부하 트립 설정이 아닙니다. EVSE 부하, 듀티, 설치 조건 및 관련 과전류 보호 장치와의 협조를 고려하여 결정하십시오. 부하 계산 단계에서는 별도의 EV 충전기 차단기 용량 선정 가이드.
전압, 주파수 및 극수
선언된 전원 공급 장치와 장치 설계상 잔류 전류 감지 장치를 통과해야 하는 모든 충전 도체를 일치시키십시오. 2극 장치는 단상 선로 및 중성선 회로의 일반적인 시작점이며, 4극 장치는 중성선이 있는 3상 회로에 일반적입니다. 정확한 제품 도면과 설치 규정이 최종 구성을 결정합니다.
단락 및 과전류 협조
RCCB 아키텍처의 경우, 예상 단락 전류를 기록하고 제조업체 데이터를 사용하여 해당 RCCB와 관련 또는 백업 MCB/퓨즈를 정확히 확인하십시오. 조건부 단락 값을 RCCB가 해당 고장 전류를 독립적으로 차단한다는 증거로 간주하지 마십시오.
6단계: 상위 RCD 아키텍처 확인
잔류 전류 장치가 직렬로 연결된 경우 EV 분기 회로를 단독으로 평가할 수 없습니다. 하위 차단 임계값 미만의 평활 DC는 상위로 흐를 수 있으며, 여러 충전 지점이 누적 노출을 변화시킬 수 있습니다. 허용되는 하위 회로의 수와 배치는 장치 특성, 충전 아키텍처, 제조업체 조정 데이터 및 설치 설계에 따라 달라집니다.
확인하다:
- EV 회로 상위에 다른 Type A 또는 Type F RCD가 있는지 여부;
- 해당 상위 장치를 통해 공급되는 EV 충전 지점의 수;
- 각 하위 장치가 작동하기 전에 통과할 수 있는 최대 잔류 DC;
- 잔류 전류 장치 간의 임계값 및 시간 선택성;
- 공통 상위 트립이 서비스 연속성에 미치는 영향; 그리고
- 정확한 조합에 대한 제조사 데이터.
“Type B는 절대로 Type A의 하단에 올 수 없다” 또는 “하나의 RDC-DD가 항상 상단 보드를 보호한다”와 같은 일반적인 규칙을 적용하지 마십시오. 적용 가능한 규칙과 문서화된 장치 동작을 통해 실제 아키텍처를 결정하십시오.
세 가지 제한적 선택 시나리오
이 예시들은 워크플로우를 보여주기 위한 것이며, 보편적인 처방은 아닙니다.
| 프로젝트 증빙 자료 | 예비 결과 | 추가로 필요한 문서 |
|---|---|---|
| 단상 Mode 3 EVSE; 정확한 매뉴얼은 IEC 62955 RDC-DD를 명시하고 상단 Type A를 지정함 | 정격이 올바른 Type A RCCB + MCB 또는 Type A RCBO 평가 | EVSE 인증서, RCD/RCBO 데이터시트, 회로 정격, 현지 규정, 협조 증빙 자료 |
| EVSE 매뉴얼은 IEC 62955 RDC-DD를 명시하며, 단상 컨버터 특성에 따라 Type F를 구체적으로 허용함 | 문서화된 RDC-DD 아키텍처와 함께 Type F 평가 | 정확한 Type F 장치 범위, EVSE 지침, 현지 규정 및 과전류 협조 |
| EVSE에 문서화된 6 mA RDC-DD가 없거나 해당 증빙 자료가 제안된 모델에 적용되지 않음 | Type B 잔류 전류 보호 평가 | Type B 모델 문서, 상위 협조, 과전류 보호 및 설치 규정 검토 |
충전기 참조, 펌웨어/하드웨어 버전 또는 매뉴얼 개정판이 변경되면 증빙 자료 확인을 반복하십시오. 특정 EVSE 모델에서 제공되는 기능이 해당 제품군 내의 모든 제품에 포함되어 있다는 증거는 아닙니다.
EV 충전기 보호 사양 템플릿
프로젝트 및 대상 시장:
EVSE 제조업체 / 정확한 참조 / 문서 개정:
충전 모드 및 전력 흐름 방향:
공급 전압 / 주파수 / 상 / 중성선:
설계 전류 및 듀티:
선언된 RDC-DD 기능: 있음 / 없음 / 미확인
IEC 62955 증빙 참조:
RDC-DD 아키텍처 및 스위칭 장치 참조:
EVSE 요구 상단 RCD 유형:
선택된 장치 아키텍처: RCCB + MCB/퓨즈 / RCBO / 기타 검증된 구성
잔류 전류 유형: A / F / B / 기타 검증된 유형
정격 잔류 동작 전류 IΔn:
정격 전류 In:
극 및 단자 배열:
시간 특성:
관련 과전류 보호 장치:
예상 단락 전류:
조건부 단락 / 백업 증빙:
상단 RCD 및 선택성 증빙:
적용 가능한 설치 규정:
필요한 인증서, 보고서, 도면 및 시운전 지침:이 사양이 완료된 후에만 프로젝트 팀은 사용 가능한 VIOX RCCB 제품군 나 VIOX RCBO 제품군. EVSE 매뉴얼, 단선 결선도, 대상 시장, 전기 정격, 수량 및 필요한 문서를 다음으로 보내십시오. [email protected] 모델-문서 검토를 위해.
핵심 질문
모든 EV 충전기에 Type B RCCB가 필요합니까?
보편적인 답변은 없습니다. 문서화된 IEC 62955 RDC-DD가 있는 경우 EVSE 지침 및 적용 가능한 설치 규정이 허용하는 범위 내에서 상단에 Type A 또는 Type F 보호 장치를 사용할 수 있습니다. 적절한 평활 DC 보호 증빙이 없는 경우, Type B를 평가하는 것이 전략입니다.
내장형 6mA 센서만으로 Type A를 사용하기에 충분합니까?
그 문구만으로는 알 수 없습니다. 해당 모델의 IEC 62955 증빙 자료, 차단 구조, 상단 RCD 지침 및 적용 가능한 설치 규정을 확인하십시오.
EV 충전 시 Type F는 Type B와 동일합니까?
아니요. Type F는 특정 단상 주파수 변환기 부하와 관련된 지정된 복합 잔류 전류를 포괄합니다. Type B와 동일한 평활 DC 잔류 전류 성능을 제공하지 않으므로, Type F에 의존하는 전략을 사용할 경우 적절한 RDC-DD가 여전히 필요합니다.
“Type EV”는 공식적인 RCCB 파형 유형입니까?
그렇게 가정하지 마십시오. 이 용어는 다양한 EV 보호 구성에 상업적으로 사용됩니다. 해당 제품이 RDC-DD인지, 통합 기능이 있는 RCD/RCBO인지, 또는 다른 조립품인지 식별하고 정확한 표준 문서를 확인하십시오.
