Для стационарно подключенной цепи зарядки электромобилей режима 3 (Mode 3) AC не выбирайте устройство дифференциального тока, основываясь только на Тип A, Тип F, Тип B, или 6 мА словах. Сначала убедитесь, включает ли оборудование для питания электромобилей (EVSE) документированное устройство обнаружения остаточного постоянного тока (RDC-DD), которое отключает или инициирует отключение питания, когда сглаженный дифференциальный ток достигает 6 mA или более.
- Если эта функция по IEC 62955 задокументирована, возможно использование вышестоящего RCD типа A или типа F, если это допускается инструкциями к зарядному устройству и применимыми правилами монтажа.
- Если данная функция отсутствует, выходит за рамки области применения или не задокументирована, рассмотрите решение на базе RCD типа B в соответствии с применимыми правилами и инструкциями производителя.
- Независимо от выбранной стратегии, итоговая спецификация должна также определять семейство устройств, номинальный дифференциальный ток срабатывания, номинальный ток, напряжение, количество полюсов, сопутствующую защиту от сверхтоков и подтверждение координации.
RCCB является одной из форм Устройство защитного отключения (УЗО). Он не включает встроенную защиту от перегрузки или короткого замыкания, поэтому цепь ЭЗУ, использующая RCCB, также требует согласованного MCB, плавкого предохранителя или другого устройства защиты от сверхтока.
Рабочий лист по выбору RCD для зарядного устройства ЭЗУ
Заполните эту таблицу данных перед сравнением продуктов. “Встроенная защита от DC” не является полным ответом, если в подтверждающем документе не указано, что именно выполняет эта функция и какое вышестоящее устройство требуется для EVSE.
| Входные данные проекта | Решение, которое он контролирует | Требуемый выход | Подтверждающие данные |
|---|---|---|---|
| Режим зарядки и архитектура EVSE | Входит ли IEC 62955 в предполагаемую область применения | Mode 3 AC EVSE and protection arrangement | Технический паспорт EVSE, руководство по установке, однолинейная схема электрической системы |
| Функция обнаружения сглаженного постоянного тока (Smooth-DC) | Стратегия применения типа A/F плюс RDC-DD или типа B | RDC-DD присутствует, отсутствует или не подтверждено | Декларация/сертификат IEC 62955 и точное обозначение EVSE |
| Инструкция по защите EVSE со стороны источника питания | Допустимый тип RCD | Тип A, тип F, тип B или другая документированная конфигурация | Точная инструкция производителя, а не брошюра по серии изделий |
| Применимые правила монтажа | Индивидуальное RCD, IΔn, отключение и региональные требования | Поля соответствия правилам монтажа | Текущая национальная редакция и спецификация проекта |
| Питающие и фазные проводники | Напряжение, частота и количество полюсов | Ue, частота, конфигурация полюсов | Однолинейная схема и инструкции к устройству |
| Расчетный ток и режим работы | Требования к токовой нагрузке RCCB/RCBO | Номинальный ток В | Расчет нагрузки и условия монтажа |
| Условия перегрузки по току и неисправности | RCCB + MCB/плавкий предохранитель или RCBO и резервная координация | Точная комбинация защитных устройств | Ожидаемый ток короткого замыкания и данные производителя по координации |
| Вышестоящие устройства дифференциального тока | Воздействие утечки DC и требования к селективности | Архитектура вышестоящих/нижестоящих RCD | Расчет защиты и данные производителя по селективности/координации |
Результатом должно быть письменное требование, а не номер модели. Сравнение моделей начинается только после того, как для каждого параметра будет найден источник подтверждающих данных.
Шаг 1: Подтверждение типа EVSE и схемы зарядки
Стандарт IEC 62955:2018 применяется к RDC-DD, используемым со стационарно подключенными зарядными станциями AC режима Mode 3 в пределах указанной в стандарте области применения по напряжению, частоте и току. Он не распространяется автоматически на все портативные зарядные устройства, зарядные устройства DC быстрой зарядки, системы двунаправленной зарядки или изделия, рекламируемые с общей функцией “утечки DC”.
Запись:
- питает ли цепь стационарно подключенное зарядное устройство AC EVSE режима Mode 3;
- является ли зарядка однофазной или многофазной;
- допускает ли EVSE двунаправленный поток мощности;
- точное обозначение EVSE и номер редакции руководства по монтажу; и
- целевой рынок и применимые правила монтажа.
Если проект выходит за рамки заявленной области применения стандарта на изделие, не пытайтесь подогнать его под таблицу выбора. Используйте применимый стандарт EVSE, правила монтажа и инструкции производителя для данной архитектуры.
Step 2: Verify the 6mA DC Detection Claim
Назначение устройства RDC-DD согласно IEC 62955 заключается в обнаружении сглаженного дифференциального постоянного тока силой 6 mA или более и отключении или инициировании отключения питания электромобиля. Значение 6 mA используется для того, чтобы правильная работа установленного выше RCD типа A или типа F не нарушалась из-за сглаженного дифференциального постоянного тока.
Проверьте наличие всех следующих пунктов:
- точное обозначение модели EVSE или RDC-DD;
- явная декларация, сертификат или отчет по стандарту IEC 62955, применимые к данному обозначению;
- идентификация архитектуры RDC-DD и схемы коммутации;
- тип RCD, устанавливаемого выше по цепи, требуемый производителем EVSE;
- схема, показывающая, какое устройство размыкает цепь; и
- инструкции по установке, функциональной проверке и сбросу неисправностей.
Не считайте эти утверждения равнозначными:
| Формулировка документа | Что это может подтверждать | Что остается недоказанным |
|---|---|---|
| “Обнаружение 6mA DC” | Заявленный порог обнаружения | Соответствие стандарту IEC 62955, метод отключения, требование к вышестоящему RCD |
| “RDC-DD согласно IEC 62955” с подтверждением конкретной модели | Соответствующий путь согласно стандарту на продукцию | Соответствие требованиям при монтаже и координация с полной электрической цепью |
| “Тип EV” | Маркировка для коммерческого устройства защиты электромобилей | Является ли изделие RDC-DD, RCD, RCBO или встроенным узлом |
| “датчик дифференциального тока DC” | Может присутствовать функция мониторинга | Обеспечивает ли оно безопасное отключение и защиту вышестоящего RCD в соответствии с требованиями |
Для определения границ стандарта, классов и проверки документации используйте специализированное руководство по IEC 62955 RDC-DD.

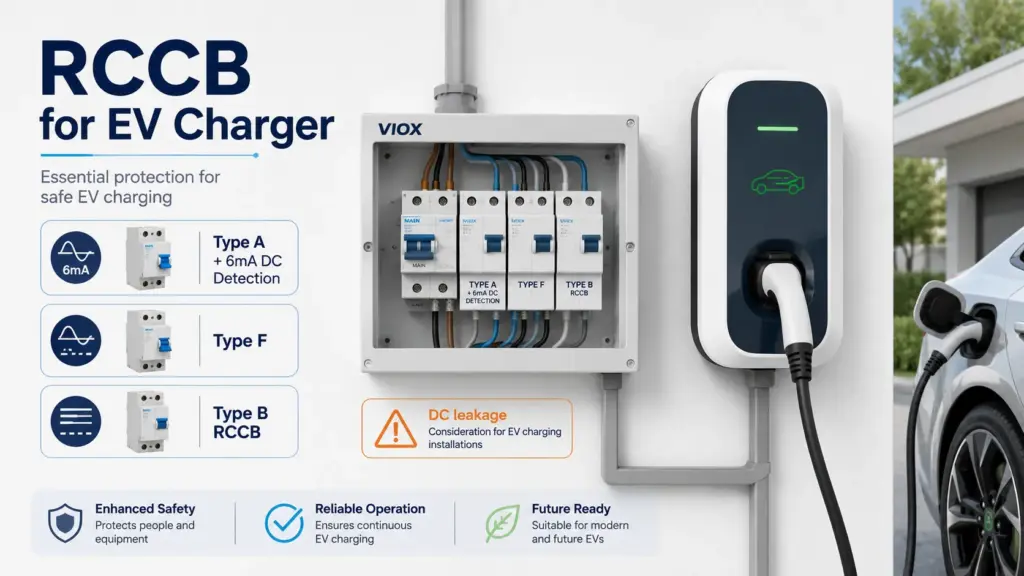

Шаг 3: Выберите стратегию защиты от дифференциального тока
Тип A плюс документированное устройство RDC-DD
Type A RCDs cover sinusoidal AC and pulsating DC residual currents within their product definition. For Mode 3 EV charging, a Type A device may form part of the protection strategy when an appropriate RDC-DD prevents smooth DC above 6 mA from impairing it and when the EVSE instructions and applicable installation rules permit the arrangement.
Наличие RDC-DD не отменяет остальные требования спецификации. Установленное выше по цепи устройство типа A по-прежнему должно соответствовать требуемым значениям IΔn, номинального тока, количеству полюсов, напряжению, стандарту на продукцию и координации защиты от сверхтоков.
Тип F плюс документированное устройство RDC-DD
Стандарт IEC 62423 дополняет требования к RCD типа F, предназначенным для определенных составных дифференциальных токов, связанных с некоторыми однофазными нагрузками с частотно-регулируемым приводом. Тип F не является универсальной заменой типа B и не должен выбираться только потому, что зарядное устройство для электромобилей содержит силовую электронику.
Используйте тип F только в том случае, если:
- документация на EVSE или нагрузку подтверждает такую возможность;
- подходящее устройство RDC-DD обеспечивает защиту от сглаженного постоянного тока.;
- схема электроснабжения соответствует заявленной области применения устройства; и
- применимые правила монтажа допускают использование данной комплексной стратегии.
Защита типа B
Устройства RCD типа B по стандарту IEC 62423 охватывают более широкий спектр форм волны дифференциального тока, включая сглаженный DC, в рамках стандарта и определения изделия. Решение типа B следует рассматривать в тех случаях, когда EVSE не обеспечивает требуемую функцию RDC-DD, когда его защита по DC не подтверждена, или когда инструкции к зарядному устройству, правила монтажа или проектная спецификация требуют защиты типа B.
Тип B не является универсальным решением для модернизации, которое можно выбрать без согласования. Конкретное устройство по-прежнему имеет ограничения по номинальному току In, напряжению Ue, частоте, количеству полюсов, временным характеристикам, току короткого замыкания, вышестоящему устройству и условиям монтажа.
Сводка решений
| Проверенное условие | Стратегия защиты для оценки | Условие остановки |
|---|---|---|
| EVSE имеет документально подтвержденное устройство RDC-DD по стандарту IEC 62955 и требует установки устройства типа A выше по цепи | RCD/RCCB типа A или RCBO типа A, согласно допустимым нормам | Не приступайте к работе, если отсутствуют подтверждающие данные по модели или соответствие правилам монтажа |
| EVSE имеет документально подтвержденное устройство RDC-DD и специально поддерживает тип F | RCD/RCCB типа F или RCBO типа F, согласно допустимым нормам | Type F alone does not supply smooth-DC detection equivalent to Type B |
| EVSE не имеет подходящего устройства RDC-DD | Защита от дифференциального тока типа B | Проверьте точную архитектуру и применимые правила |
| Защита DC описывается только маркетинговым языком | Рассматривайте функцию RDC-DD как непроверенную | Запросите документацию по конкретной модели перед выбором |
| EVSE или правила монтажа определяют конкретный тип | Следуйте этому документированному требованию | Не производите замену на основе цены или наличия на складе |
Шаг 4: Выбор между RCCB + MCB и RCBO
Выбор защиты от дифференциального тока и защиты от сверхтока осуществляется раздельно.
| Архитектура | Функция защиты от дифференциального тока | Функция защиты от перегрузки и короткого замыкания | Объект проверки |
|---|---|---|---|
| RCCB + MCB/плавкий предохранитель | Обеспечивается устройством RCCB | Обеспечивается соответствующим MCB или плавким предохранителем | Точная координация RCCB–MCB/плавкого предохранителя и подтверждение тока повреждения |
| RCBO | Интегрировано в одном устройстве | Интегрировано в том же устройстве | Тип дифференциального тока, характеристика срабатывания, отключающая способность и стандарт конкретной модели |
| RDC-DD, встроенное в EVSE + вышестоящий RCCB/RCBO | RDC-DD обрабатывает состояние сглаженного DC; RCD обеспечивает необходимую защиту от дифференциального тока | Отдельный MCB или встроенная функция RCBO | Интерфейс EVSE, вышестоящий тип RCD и полная цепь отключения |
Один лишь RCCB не является полноценным защитным устройством для цепи электромобиля. Если место в щите или изоляция цепи требуют комбинированного устройства, ознакомьтесь с Руководство по выбору RCBO VIOX, однако убедитесь, что RCBO имеет требуемый тип дифференциального тока, а не только правильный номинал тока в амперах.
Шаг 5: Заполните электрические характеристики
После того как стратегия по дифференциальному току определена, заполните оставшиеся поля.
Номинальный отключающий дифференциальный ток IΔn
Выберите IΔn на основе применимых правил монтажа, целей защиты, расположения цепи и инструкций производителя. Не делайте выводы о нем на основе порога 6 mA постоянного тока сглаженной формы для RDC-DD: эти два значения описывают разные функции.
Номинальный ток В
In — это ток, который RCCB рассчитан пропускать при заявленных условиях; это не уставка срабатывания при перегрузке. Определите его исходя из нагрузки EVSE, режима работы, условий монтажа и координации с соответствующим устройством защиты от сверхтоков. Для этапа расчета нагрузки используйте отдельный Руководство по выбору номинала автоматического выключателя для цепи зарядного устройства электромобиля.
Напряжение, частота и количество полюсов
Согласуйте заявленное питание и каждый токоведущий проводник, который согласно конструкции устройства должен проходить через систему измерения дифференциального тока. 2-полюсное устройство является стандартной отправной точкой для однофазных цепей с фазным и нейтральным проводниками; 4-полюсное устройство обычно используется для трехфазных цепей с нейтралью. Окончательная схема определяется точной схемой изделия и правилами монтажа.
Координация защиты от короткого замыкания и перегрузки
Для архитектуры с RCCB зафиксируйте ожидаемый ток короткого замыкания и проверьте конкретный RCCB вместе с соответствующим или резервным MCB/предохранителем, используя данные производителя. Не рассматривайте значение условного тока короткого замыкания как доказательство того, что RCCB способен самостоятельно прервать этот ток повреждения.
Шаг 6: Проверка архитектуры вышестоящего RCD
Ветвь EV нельзя оценивать изолированно, если устройства дифференциального тока подключены последовательно. Сглаженный DC, остающийся ниже порога отключения нижестоящего устройства, может пройти выше по цепи, а наличие нескольких точек зарядки может изменить совокупное воздействие. Допустимое количество и схема расположения нижестоящих цепей зависят от характеристик устройства, архитектуры зарядки, данных по координации от производителя и проекта установки.
Проверять:
- наличие другого RCD типа A или типа F выше по цепи относительно цепи EV;
- количество точек зарядки EV, питаемых через это вышестоящее устройство;
- максимальный остаточный DC, который может пройти до срабатывания каждого нижестоящего устройства;
- пороговая и временная селективность между устройствами дифференциального тока;
- влияние срабатывания общего вышестоящего устройства на непрерывность электроснабжения; и
- данные производителя для конкретной комбинации.
Не применяйте универсальное правило, такое как “Тип B никогда не может быть установлен после типа A” или “одно устройство RDC-DD всегда защищает вышестоящий щит”. Определяйте фактическую архитектуру с учетом применимых правил и задокументированных характеристик устройства.
Три ограниченных сценария выбора
Эти примеры демонстрируют рабочий процесс; они не являются универсальными предписаниями.
| Проектная документация | Предварительный результат | Документы, которые еще требуются |
|---|---|---|
| Однофазное зарядное устройство для электромобилей (EVSE) режима 3; в руководстве указано устройство RDC-DD по стандарту IEC 62955 и предписан вышестоящий тип A | Оцените правильно подобранный RCCB типа A + MCB или RCBO типа A | Сертификат EVSE, технический паспорт RCD/RCBO, номинальные параметры цепи, местные правила, подтверждение координации |
| В руководстве EVSE заявлено наличие RDC-DD согласно IEC 62955, и специально разрешено использование типа F для работы однофазного преобразователя | Оцените тип F с учетом задокументированной архитектуры RDC-DD | Точная область применения устройства типа F, инструкции EVSE, местные правила и координация защиты от сверхтоков |
| Для EVSE не задокументировано наличие RDC-DD на 6 mA, или имеющиеся данные не относятся к предлагаемой модели | Оцените дифференциальную защиту типа B | Документация на модель типа B, координация с вышестоящими устройствами, защита от сверхтоков и проверка правил монтажа |
Если меняется эталонная модель зарядного устройства, версия прошивки/аппаратного обеспечения или редакция руководства, повторите проверку подтверждающих данных. Функция, предлагаемая в одном варианте EVSE, не является доказательством того, что она присутствует во всех продуктах данной серии.
Шаблон спецификации защиты зарядного устройства для электромобилей (EV)
Проект и целевой рынок:
Производитель EVSE / точная ссылка / редакция документа:
Режим зарядки и направление потока мощности:
Напряжение питания / частота / фазы / нейтраль:
Расчетный ток и режим работы:
Заявленная функция RDC-DD: присутствует / отсутствует / не подтверждена
Ссылка на подтверждение соответствия IEC 62955:
Архитектура RDC-DD и ссылка на коммутационное устройство:
Тип RCD, требуемый перед EVSE:
Выбранная архитектура устройства: RCCB + MCB/предохранитель / RCBO / другое проверенное решение
Тип дифференциального тока: A / F / B / другой проверенный тип
Номинальный дифференциальный ток IΔn:
Номинальный ток In:
Полюса и расположение клемм:
Временная характеристика:
Сопутствующее устройство защиты от сверхтоков:
Ожидаемый ток короткого замыкания:
Условный ток короткого замыкания / подтверждение резервной защиты:
Подтверждение выбора RCD и селективности:
Применимые правила монтажа:
Требуемые сертификаты, отчеты, схемы и инструкции по вводу в эксплуатацию:Только после заполнения данной спецификации проектная группа должна сравнить доступные Серия ВДТ VIOX или серию RCBO VIOX. Отправьте руководство по EVSE, однолинейную схему, целевой рынок, электрические характеристики, количество и требуемую документацию в [email protected] для проверки модели и документации.
Целевые вопросы
Нужно ли каждому зарядному устройству для электромобилей RCCB типа B?
Универсального ответа не существует. Документированное устройство RDC-DD согласно IEC 62955 может позволить использование защиты типа A или типа F перед устройством, если это допускают инструкции EVSE и применимые правила монтажа. При отсутствии подтверждения защиты от сглаженного постоянного тока следует рассматривать стратегию применения типа B.
Достаточно ли встроенного датчика 6mA для использования типа A?
Не только на основании этой фразы. Проверьте соответствие конкретной модели стандарту IEC 62955, архитектуру отключения, инструкции для вышестоящего RCD и применимые правила монтажа.
Является ли тип F тем же самым, что и тип B для зарядки электромобилей?
Нет. Тип F охватывает определенные составные дифференциальные токи, связанные с некоторыми однофазными нагрузками с частотно-регулируемым приводом. Он не обеспечивает такую же способность к обнаружению сглаженного постоянного дифференциального тока, как тип B, поэтому при использовании стратегии на основе типа F по-прежнему требуется соответствующее устройство RDC-DD.
Является ли “тип EV” официальным типом формы волны для RCCB?
Не стоит так полагать. Этот термин используется в коммерческих целях для различных схем защиты электромобилей. Определите, является ли изделие устройством RDC-DD, RCD/RCBO со встроенными функциями или другой сборкой, и проверьте соответствующую нормативную документацию.
