直接的な回答：EV充電器にはどのタイプのRCCBが必要か？
ほとんどのAC EV充電回路において、標準的な タイプA RCCB単体では不十分であり 充電器に検証済みの 6mA DC残留電流検出機能が組み込まれていない限り, 通常、これは RDC-DD IEC 62955の原則に従う装置によって提供されます。.
EV充電器に6mA DC漏電検知機能が内蔵されている場合、 A型RCCB または F型RCCB は、現地の規定、充電器の取扱説明書、およびプロジェクト仕様に応じて許容される場合があります。充電器に 検証済みのDC残留電流検知機能がない場合, は、 B型RCCB または同等のB型残留電流保護ソリューションを使用してください。.
重要な問いは単に「A型かB型か」ということではありません。真の問いは以下の通りです：
EV充電器はすでに6mAの滑らかな直流漏電を検知しますか、それとも上流のRCCBがその役割を果たす必要がありますか？
製品選定にあたっては、上流の漏電遮断器（RCD）を実際の充電器の仕様書、現地の法規制、およびプロジェクト要件と照らし合わせて確認する必要があります。VIOXの RCCB製品ラインナップは 交流配電およびEV充電盤の漏電保護オプションを検討する際の出発点として活用できます。.
クイック選定表：EV充電器用RCCBタイプ
| EV充電器の条件 | 実用的な保護の選択肢 | なぜそれが重要なのか |
|---|---|---|
| 充電器は6mA DC残留電流検出機能を検証済みです | 許容される場所では、タイプAまたはタイプFのRCCBを使用できます | 充電器側でDC漏電検出を行うため、上流のRCDに完全なタイプB検出機能は不要です |
| 充電器にはDC残留電流検出機能がありません | B型RCCB | タイプBは、タイプA機器の動作を阻害する可能性のある平滑DC残留電流を検出できます |
| 充電器のDC保護機能は不明です | タイプBのRCCBの方がより安全な仕様です | 文書化されていない内蔵保護機能への依存を回避します |
| 電子負荷で不要動作が発生する単相充電器 | 許容される場合はF型を検討可能 | F型はA型よりも混合周波数の残留電流に対する耐性が高い |
| DC故障挙動が不明な三相EV充電器または高出力充電器 | B型RCCBまたはB型RCBOによるソリューション | 三相パワーエレクトロニクスはA型/F型の能力を超える残留電流波形を生成する可能性がある |
| 漏電保護、過負荷保護、短絡保護を1ユニットで実現する必要がある | 適切な残留電流タイプを備えたRCBO | RCCB単体では過負荷や短絡に対する保護はできません |
なぜEV充電器にDC漏電保護が必要なのか
EV充電器にはパワーエレクトロニクスが搭載されています。特定の故障条件下では、滑らかな直流成分を含む漏電が発生する可能性があります。この滑らかな直流漏電は、従来のACタイプまたはAタイプの漏電遮断器（RCD）内部の検知コアを飽和させる可能性があるため、問題となります。.
検知コアが飽和すると、デバイスは交流漏電に対して感度が低下する恐れがあります。現場の言葉で言えば、上流のRCDが期待通りに動作（トリップ）しない可能性があるということです。そのため、EV充電回路には、通常の交流漏電だけでなく、直流漏電にも対応できる保護戦略が必要なのです。.
IEC規格に基づく多くのEV充電設計において、一般的な解決策は以下のいずれかです：
- BタイプRCCBまたはBタイプRCBO
- AタイプRCCBと充電器内部の6mA DC漏電検知機能の組み合わせ
- FタイプRCCBと充電器内部の6mA DC漏電検知機能の組み合わせ, 負荷および現地の規定で許容される場合
EV充電器にA型漏電遮断器（RCCB）を使用できますか？
はい、ただし適切な条件下に限ります。.
A型漏電遮断器は、正弦波交流残留電流および脈動直流残留電流を検出します。現代の家庭用および軽工業用回路で一般的に使用されています。しかし、A型はB型のような完全な平滑直流残留電流検出機能は備えていません。.
EV充電において、A型は充電器自体に検証済みの機能が組み込まれている場合にのみ検討されます。 6mA直流残留電流検出機能. 多くの最新のEV充電器にはこの保護機能が内蔵されていますが、当然あるものと想定してはいけません。充電器のデータシート、設置マニュアル、および認証情報を確認してください。.
A型が許容される場合
| 条件 | A型漏電遮断器（RCCB）の適合性 |
|---|---|
| EV充電器に6mA DC検知機能が内包されている | 現地の規定で許可されている場合は許容されることが多い |
| 充電器の取扱説明書に上流側のA型RCDが指定されている | メーカーの指示および現地の規定に従うこと |
| RDC-DD保護が明記された単相充電器 | 住宅用EV充電設備（EVSE）で頻繁に使用される |
| 6mA DC検知機能の証拠がない | Type Aのみに頼らないこと |
顧客がEV充電器用に最も安価なRCCBを求めた場合、そこに誤解が生じます。Type Aが適切であるのは、DC残留電流保護が充電器側、または準拠した追加デバイスによって既に対処されている場合に限られます。.

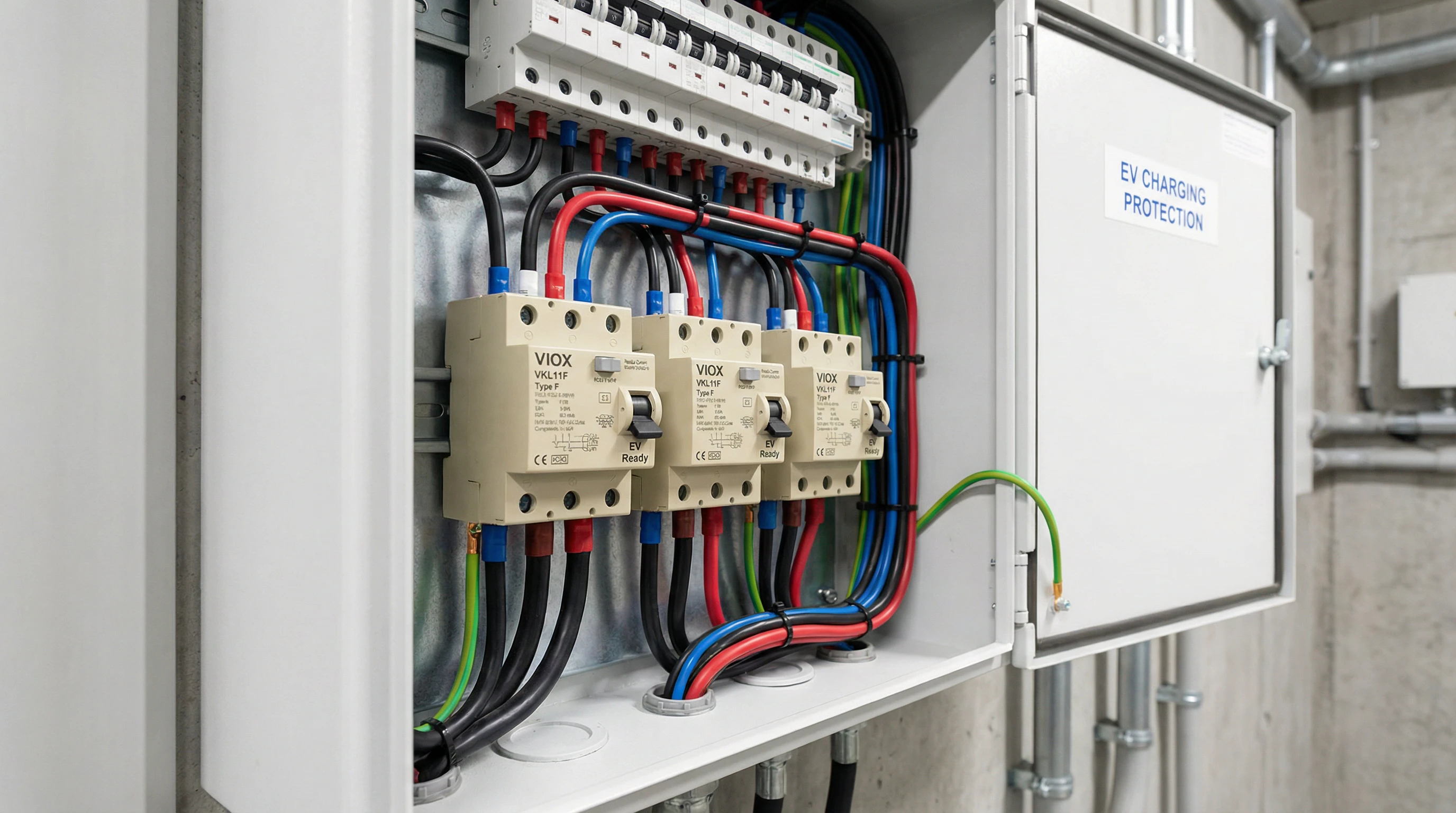

Type F RCCBはいつ使用すべきか？
Type F RCCBは誤解されがちです。Type Bとは異なります。.
Type Fは主に、混合周波数の残留電流を伴う特定の単相インバータや周波数変換器負荷を対象としています。一部のメーカーは特定の用途向けに多極のType Fデバイスを提供している場合がありますが、三相EV充電や平滑DC残留電流が発生する可能性のあるシステムにおいて、Type FをType Bの一般的な代替品として扱うべきではありません。.
EV充電において、Type Fが検討されるのは以下の場合です：
- 充電器が単相である場合,
- 充電器が6mA DC検出機能を備えていることが確認されている場合,
- 不要なトリップが懸念される。,
- メーカーが上流側でのF型保護を許可している。,
- かつ、現地の規則でそれが認められている。.
F型はB型の万能な代替品として扱われるべきではない。F型はB型と同等の完全な平滑直流漏電検知能力を備えていないためである。.

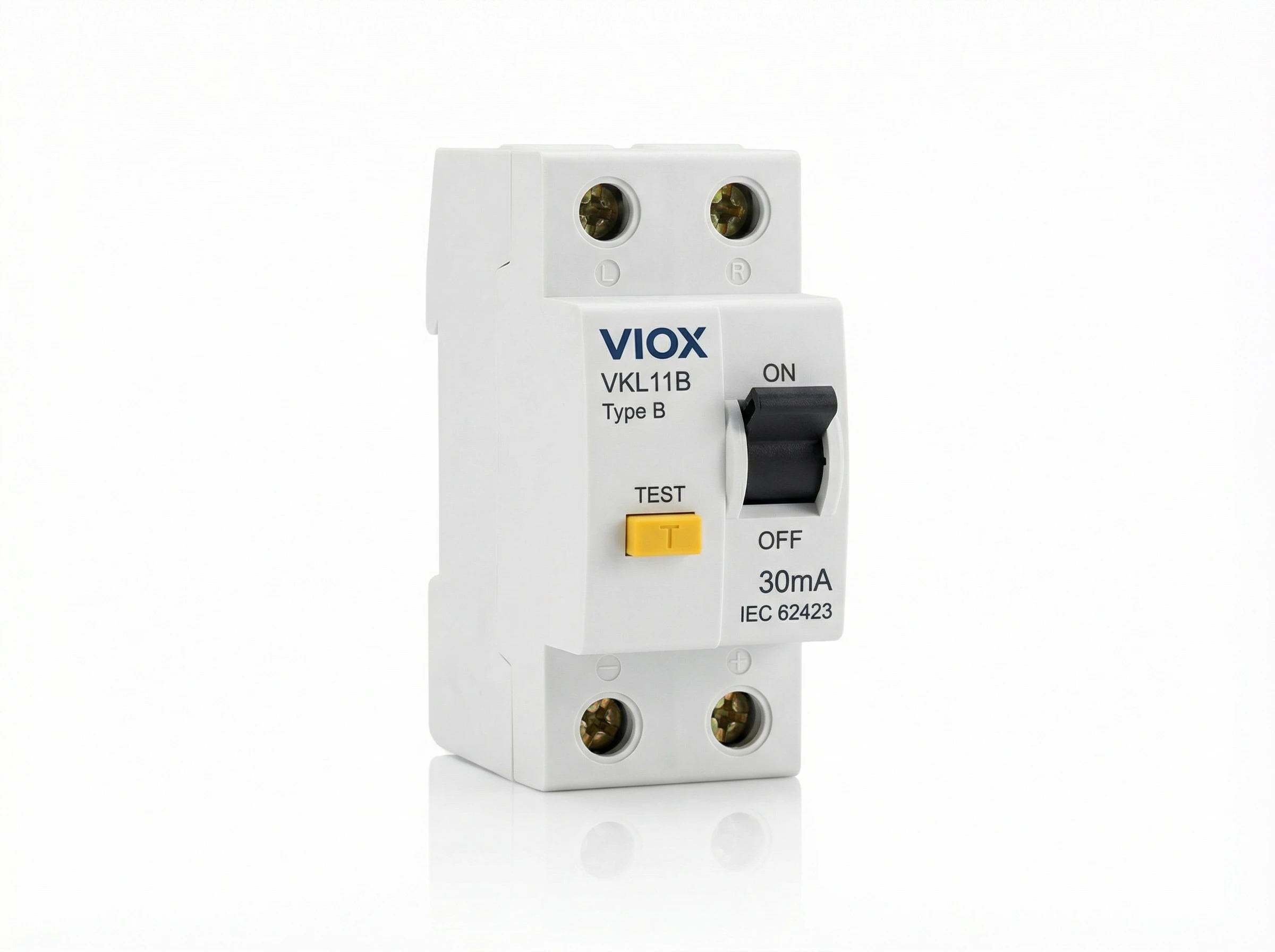

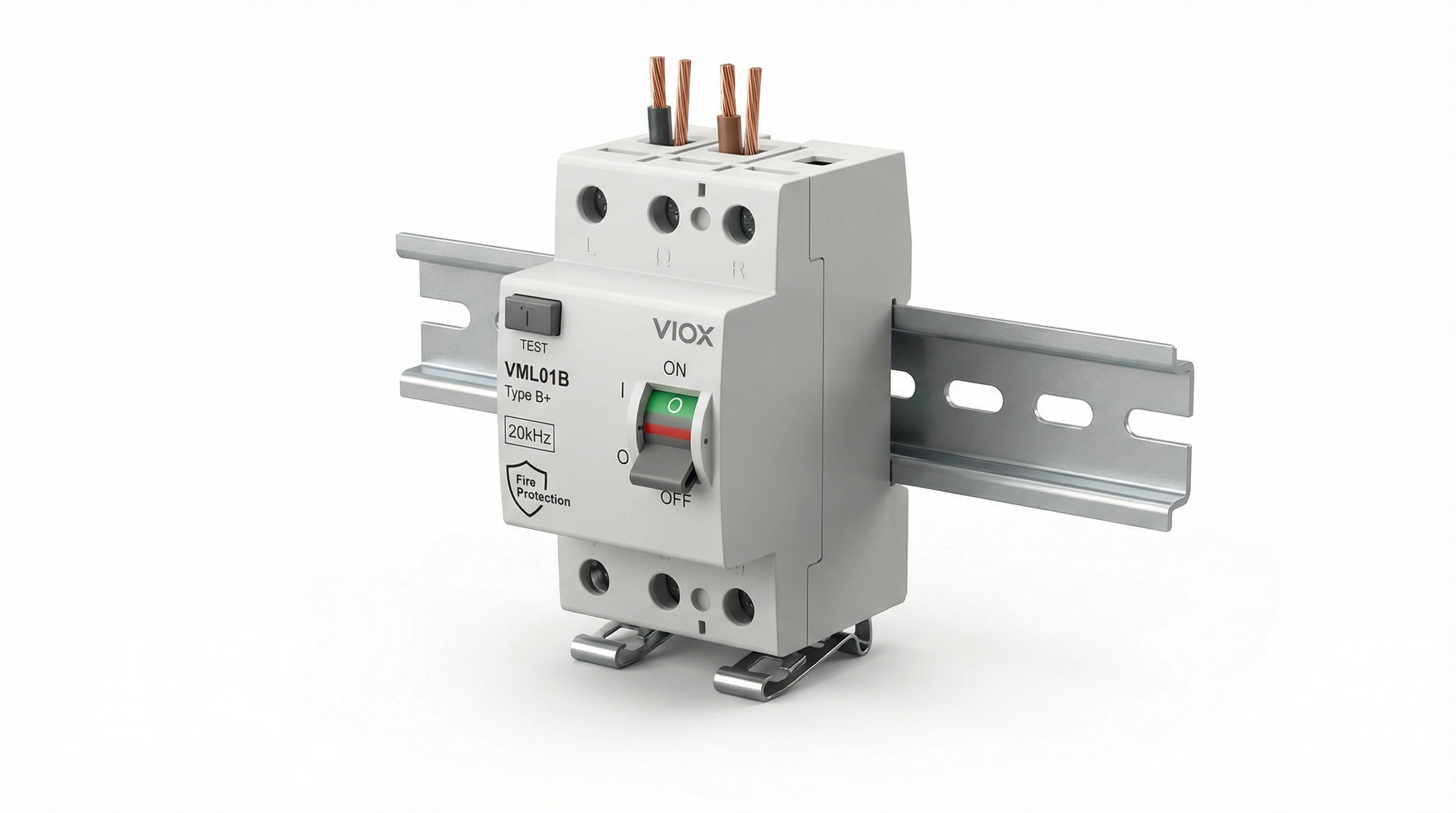

EV充電においてB型漏電遮断器（RCCB）が必要となるのはどのような場合か？
EV充電システムが平滑直流漏電を発生させる可能性があり、かつ上流側または充電器内部で6mAの直流検知が確認されていない場合は、B型漏電遮断器を使用すること。.
B型デバイスは、以下を含むより広範囲の漏電波形を検知するように設計されている。
- 交流漏電
- 脈動直流残留電流
- 隠れた危険：平滑DCリーク
- 特定のパワーエレクトロニクス負荷から発生する残留電流
このため、充電器のDC検出機能が不明な場合、充電器が三相である場合、またはプロジェクト仕様で上位装置が直接DC漏電保護を行うことが求められる場合、タイプBが最も安全なデフォルト仕様となります。.
タイプB RCCBが一般的に選択されるケース
| の応用 | タイプBが使用される理由 |
|---|---|
| 三相EV充電器 | 複雑な残留電流波形が発生する可能性が高い |
| 充電器に6mA DC検出機能が内蔵されていない | 上流側の機器は平滑DC残留電流を検知できなければならない |
| 商業用充電ステーション | 仕様上、より高い保護の確実性が求められることが多い |
| 充電器のドキュメントが不明 | 未検証の内部保護機能への依存を回避する |
| プロジェクトでタイプBの使用が明示的に要求されている | プロジェクトまたは現地の規定に従うこと |
「タイプEV」またはIEC 62955 RDC-DDとは何か？
“「Type EV」は、EV専用の残留電流保護を指す商業的な呼称としてよく使われます。しかし、Type AC、Type A、Type F、Type Bと同様の標準的なRCCB波形タイプとして扱うべきではありません。.
より正確な用語は RDC-DD, であり、これは 残留直流検出装置. を意味します。EV充電において、RDC-DDは平滑なDC残留電流（一般的に6mAレベル）を検出するために使用され、上流のType AまたはType F RCDがDC漏電によって機能不全（ブラインド状態）に陥るのを防ぎます。.
この区別は重要です：
| 期間 | 通常の意味 | 重要な注意点 |
|---|---|---|
| A型RCCB | ACおよび脈動DC残留電流を検出する | 平滑直流漏電が発生する可能性がある場合、これ単体では不十分である |

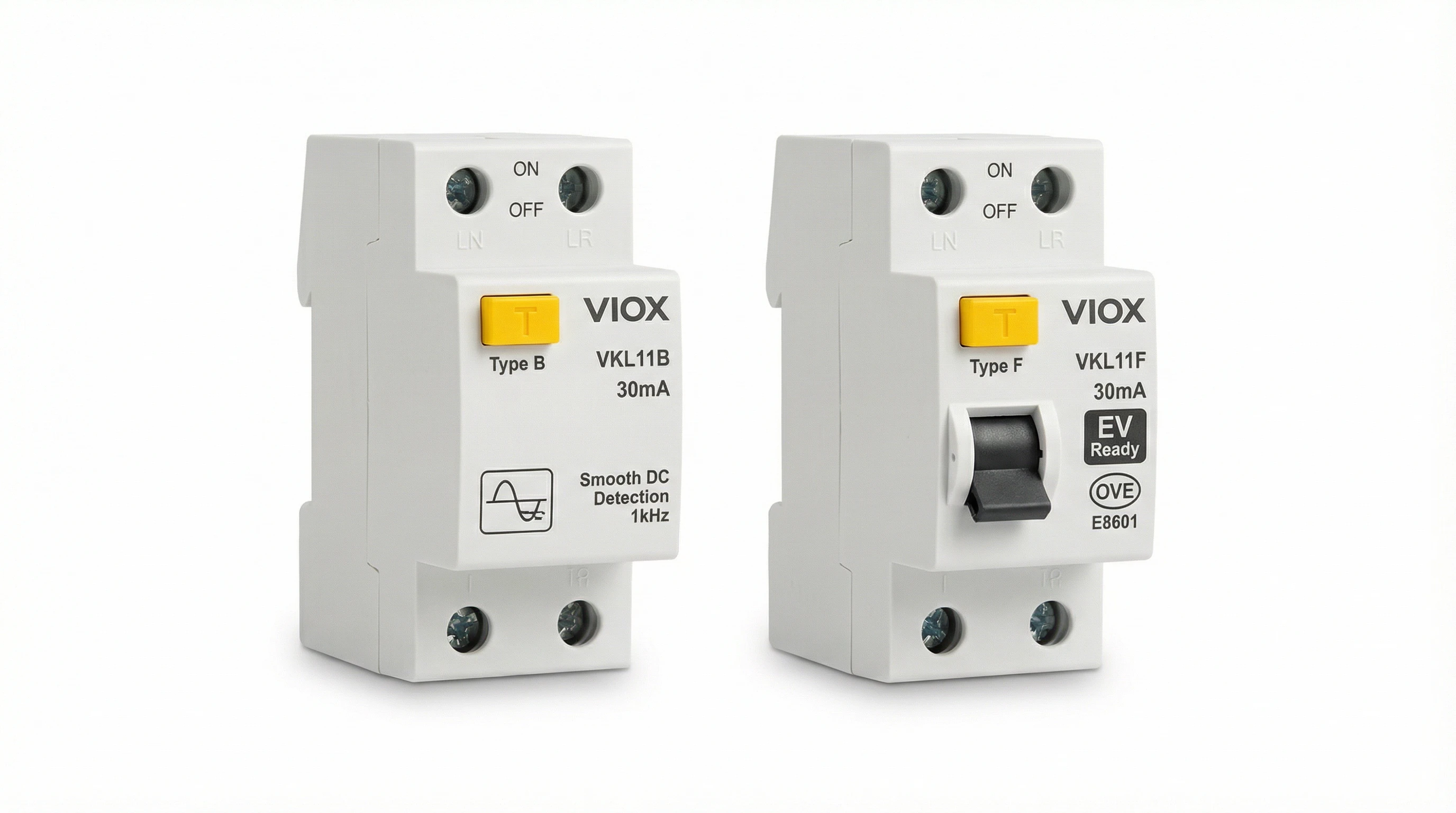

| F型RCCB | Aタイプの機能に加え、特定の混合周波数負荷に対してより優れた動作特性を持つ | Bタイプの完全な代替品ではない |
| B型RCCB | 交流、脈動直流、および平滑直流の残留電流を検出する | 充電器側の直流検出機能がない、または不明な場合によく使用される |
| Type EV | 商用EV保護に関する用語 | RDC-DD、RCBO、またはその他のデバイス設計のいずれを指しているかを確認すること |
| IEC 62955 RDC-DD | EV充電における残留直流電流を検出するためのデバイス/機能 | 上流側のタイプAまたはタイプFのRCDと併用されることが多い |
MCBタイプBまたはCとRCCBタイプB：混同しないこと
これはEV充電器の保護において最も一般的な間違いの一つである.
タイプB MCB そして B型RCCB 全く異なる役割を果たす.
| ラベル | 装置 | 意味 |
|---|---|---|
| タイプB MCB | 配線用遮断器（MCB） | 過電流および短絡動作のための磁気トリップ曲線 |
| タイプC MCB | 配線用遮断器（MCB） | 磁気トリップが発生する前に、より高い突入電流を許容する |
| B型RCCB | 漏電遮断器（RCCB） | 交流、脈動直流、および平滑直流の残留電流を検出する |
| F型RCCB | 漏電遮断器（RCCB） | 特定の単相インバータまたは混合周波数負荷用 |
もし「EV充電器にはタイプBとタイプCのどちらが必要か？」と尋ねられた場合は、以下のどちらを指しているのかを確認すること：
- MCBトリップ曲線 過電流保護用、または
- RCCBの漏電タイプ 漏電保護用.
これらは互換性がありません。MCBは過負荷および短絡から保護し、RCCBは残留電流（漏電）から保護します。多くのEV充電器回路では、個別のデバイスとして、あるいはRCBOとして、両方の機能が必要となります。.
設計で個別の過電流保護デバイスを使用する場合は、定格電流、遮断容量、トリップ曲線、極数、および充電器の突入電流特性に基づいてMCBを選択してください。製品評価については、VIOXの MCB製品ページ, を参照し、技術的な曲線特性の違いについては、VIOXのガイドを参照してください。 MCBのタイプと特性.
EV充電器保護におけるRCCBとRCBOの比較
アン RCCB は残留電流保護のみを提供します。回路を過負荷や短絡から保護することはできません。つまり、RCCBを使用するEV充電器回路には、適切な定格のMCB、MCCB、またはその他の過電流保護デバイスも必要です。.
アン アールシーボ は、残留電流保護と過負荷・短絡保護を1つのデバイスに統合したものです。.
盤内スペースが限られている場合や、複合機器が好まれる設置環境において、VIOXの RCBO製品群は 検討すべき適切な製品カテゴリーです。重要な点は、RCBOが単に正しいアンペア定格であるだけでなく、EV充電器に対して適切な漏電検知タイプを備えていなければならないということです。.
| 装置 | 残留電流保護 | 過負荷保護 | 短絡保護 | EV充電器での使用 |
|---|---|---|---|---|
| RCCB | あり | No | No | MCB/MCCBと併用 |
| MCB | No | あり | あり | RCCBまたは充電器内蔵の漏電保護機能と併用 |
| アールシーボ | あり | あり | あり | 適切な漏電検知タイプを選択した場合のコンパクトなソリューション |
| タイプB RCBO | はい、設計に応じてスムーズDC（平滑直流）を含みます | あり | あり | B種保護の組み合わせが必要な場合に有用 |
EV充電用にRCBOを選択する場合、以下を確認してください：
- 残留電流タイプ：A、F、またはB
- 定格感度電流：人身保護回路では一般的に30mA
- 定格電流：充電器の負荷に応じて32A、40A、または63Aなど
- 遮断容量
- 極構成
- 充電器に6mA DC検知機能が既に組み込まれているかどうか
- 各地域の法規制および充電器メーカーの要件
RCBOのより詳細な選定については、VIOXのガイドを参照してください 適切なRCBOの選定.
EV充電器における2極および4極RCCBの比較
極数の選定は供給システムに依存する.
| EV充電器への電源供給 | 一般的なRCCB/RCBOの極数選択 | 注記 |
|---|---|---|
| 単相交流 | 2極 | 通常、相線と中性線を遮断する |
| 中性線なしの三相3線式 | デバイスおよびシステムの設計が許容する場合の3極 | 充電器または回路で中性線が不要な場合にのみ使用 |
| 三相中性線付き | 4極 | すべての相と中性線を遮断 |
| 中性線が存在する三相システム | 4極 | 中性線は同一の漏電遮断器（RCCB）を通さなければならない |
EV充電の場合、電流定格のみで極数を選択してはならない。供給システム、接地方式、充電器の配線図、および現地の規定に適合させること。.
接地システム：TN-S、TN-C-S、TT、およびEV充電器用RCCBの選定
接地方式并不仅仅决定了您需要A型、F型还是B型漏电保护装置。这些类型描述的是剩余电流波形的检测。然而，接地布置对电动汽车充电器的整体保护设计有重大影响，包括RCD的使用、故障断开、等电位联结以及附加保护装置。.
| 接地系统 | 对电动汽车充电器保护的影响 |
|---|---|
| TN-S | 保护地线（PE）与中性线（N）在电源侧是分开的，因此RCD的选择仍侧重于剩余电流类型、充电器直流检测及断开要求 |
| TN-C-S / PME系统 | 在某些国家很常见，但根据当地法规，电动汽车充电可能需要额外的PEN线开路保护或PEN故障保护 |
| TT | RCCB/RCD保护通常尤为重要，因为接地故障回路阻抗可能过高，导致过电流保护装置无法迅速断开 |
| IT系统或特殊安装环境 | プロジェクト固有の設計を必要とするため、汎用のRCCB選定表から選択すべきではありません。 |
例えば、TTシステムにおいてRCCBは単なる補助的な感電保護ではなく、故障保護の重要な要素となる場合があります。TN-C-SシステムやPMEシステムでは、屋外EV充電設備に関する各国の規定により、PEN導体の断線に対する保護が求められることがあります。英国は、EV充電器の設置においてオープンPEN検出やその他の承認された保護手段が要求される一般的な例です。.
これが、EV充電器の保護をシステム全体として確認すべき理由です。
- 漏電保護タイプ：Type A、Type F、Type B、またはRDC-DD方式
- 過電流保護：MCB、MCCB、またはRCBO
- 接地方式：TN-S、TN-C-S、TT、または特殊システム
- 必要に応じたPEN故障保護または中性線断線保護
- 充電器メーカーの指示書
- 現地の配線規定および検査要件
EV充電器用RCCBの定格電流はどの程度であるべきか？
RCCBの定格電流は、想定される回路電流以上であり、かつ上流の過電流保護装置と協調している必要がある。.
一般的なEV充電器の例：
| 充電器タイプ | 標準的な電流の目安 | 保護に関する注意点 |
|---|---|---|
| 7kW単相充電器 | Often around 32A at 230V | Device ratings and cable size must match installation design |
| 11kW three-phase charger | Often around 16A per phase at 400V | Three-phase leakage protection strategy required |
| 22kW three-phase charger | Often around 32A per phase at 400V | Higher-current devices and cable sizing needed |
これらは一般的な設計上の文脈であり、普遍的な規則ではありません。常に充電器の銘板、設置マニュアル、ケーブルサイズの計算、および現地の電気設備基準に従ってください。.
EV充電器用RCCB選定における一般的な間違い
間違い1：EV充電器にACタイプRCCBを使用すること
ACタイプは正弦波交流の残留電流しか検出できないため、現代のEV充電回路には適していません。EV充電器には、直流残留電流の挙動を考慮した保護が必要です。.
間違い2：Aタイプで常に十分であると思い込むこと
Aタイプが適切と言えるのは、EV充電器に検証済みの6mA DC検出機能、またはその他の準拠した直流残留電流保護方式が組み込まれている場合に限られます。.
間違い3：FタイプをBタイプとして扱うこと
Fタイプは特定の単相インバータ負荷に対して性能を向上させますが、Bタイプとは異なり、平滑直流検出の汎用的な代替品として使用すべきではありません。.
ミス4：B型MCBとB型RCCBの混同
B型MCBは過電流トリップ特性を指し、B型RCCBは残留電流波形の検出を指します。同じ文字であっても、保護機能が同じであることを意味しません。.
ミス5：過電流保護の欠落
RCCBは過負荷や短絡に対する保護機能を持っていません。適切なMCB/MCCBと組み合わせるか、正しい残留電流タイプを備えたRCBOを使用してください。.
ミス6：充電器マニュアルの無視
充電器メーカーは、上流のRCDタイプ、MCBの特性、定格電流、短絡保護、接地要件、および6mA DC保護が内蔵されているかどうかを指定している場合があります。.
実践的な仕様チェックリスト
EV充電器用のRCCBまたはRCBOを選定する前に、以下を確認してください：
- 充電器は単相ですか、それとも三相ですか？
- 充電器の定格電流はいくつですか？
- 充電器には6mA DCの漏電検知機能が含まれていますか？
- 設置マニュアルにはType A、Type F、Type Bのいずれが指定されていますか？
- RCCBとMCBを組み合わせて使用しますか、それともRCBOを使用しますか？
- 必要な定格感度電流はいくつですか？
- 過電流保護装置に必要な遮断容量はいくつですか？
- 必要な極数はいくつですか？
- 適用される現地の法規またはプロジェクト仕様は何ですか？
- そのデバイスは、意図された用途に対してマーキングおよび文書化されていますか？
よくあるご質問
EV充電器にはどのようなRCCBが必要ですか？
充電器に検証済みの6mA DC検出機能がある場合、現地の規則およびメーカーの指示に従い、Type AまたはType FのRCCBが許可される場合があります。充電器に検証済みのDC検出機能がない場合は、Type Bの漏電保護を使用してください。.
EV充電器にType AのRCCBを使用できますか？
はい、ただし充電器またはシステムに検証済みの6mA DC漏電検出機能が含まれており、かつ充電器のマニュアルおよび現地の規定で上流側のType A保護が許可されている場合に限ります。.
EV充電器に6mA DC保護機能がある場合、Type BのRCCBが必要ですか？
必ずしもそうではありません。EV充電器に準拠した6mA DC検出機能が含まれている場合、多くの設置環境では上流側のRCD保護としてType AまたはType Fを使用できます。ただし、プロジェクトや現地の規則によっては、依然としてType Bが要求される場合があります。.
Type FのRCCBはEV充電に適していますか？
F型は、6mA DC検知機能が既に備わっており、かつメーカーが許可している場合に限り、一部の単相EV充電器の設置に適している場合があります。B型の汎用的な代替品ではありません。.
EV型はB型RCCBと同じですか？
いいえ。EV型は多くの場合、EV専用の漏電保護に対する商用上の呼称です。B型RCCBは、滑らかな直流漏電を検知する規格で認められた漏電遮断器のタイプです。必ずデータシートと参照規格を確認してください。.
B型MCBとB型RCCBの違いは何ですか？
B型MCBは過電流トリップ特性（曲線）を指します。B型RCCBは、滑らかな直流を含む漏電波形の検知能力を指します。これらは異なる電気的危険から保護するものです。.
EV充電器にはRCCBとRCBOのどちらが必要ですか？
個別のMCB/MCCBと組み合わせたRCCBを使用するか、漏電保護と過電流保護を一体化したRCBOを使用してください。適切な選択は、盤内のスペース、法規、充電器の要件、および必要な漏電保護タイプによって異なります。.
7kWのEV充電器にはどのようなRCCBが必要ですか？
7kWの単相充電器は、230Vで一般的に約32Aです。RCCB/RCBOは、充電器の電流、極構成、残留電流タイプ、および充電器に6mA DC検知機能が含まれているかどうかに適合させる必要があります。.
三相EV充電器にはどのようなRCCBが必要ですか？
三相EV充電器には、多くの場合、4極保護とDC漏電リスクに対応する残留電流対策が必要です。充電器にDC検知機能が内蔵されていない場合は、一般的にタイプB保護が指定されます。.
EV充電にタイプACのRCCBを使用できますか？
いいえ。タイプACは、EV充電器のパワーエレクトロニクスから発生するDC残留電流成分に対応できないため、EV充電回路には適していません。.
結論
EV充電器に最適なRCCBは、その充電器に6mA DC残留電流検知機能がすでに含まれているかどうかによって異なります。.
この簡略化されたルールを使用してください：
- A型RCCB：6mA DC検知機能がすでに提供されており、それが許可されていることが確認された場合にのみ使用してください。.
- F型RCCB: 6mA DC検知機能を備え、メーカーの承認を得ている一部の単相充電器で対応可能。.
- B型RCCB: DC検知機能がない場合、不明な場合、またはプロジェクト仕様で完全な平滑DC検知が求められる場合の最も安全なデフォルト設定。.
- タイプB MCB: B型RCCBとは別物。.
- アールシーボ: 漏電保護と過電流保護を1つのデバイスに統合する必要がある場合に有用。.
EV充電器の保護については、価格や定格電流だけで選定しないでください。設置前に、漏電保護のタイプ、6mA DC保護、極数、過電流保護、充電器の取扱説明書、および現地の電気設備基準を確認してください。.
