IEC 62955 RDC-DD: EV 충전을 위한 6mA DC 보호

이 페이지 정보

IEC 62955:2018은 명시된 정격 내에서 영구적으로 연결된 Mode 3 AC 전기차 충전소를 위한 잔류 직류 검출 장치(RDC-DD)를 다룹니다. RDC-DD는 6 mA 이상의 평활 잔류 직류를 검출하고, 상위 Type A 또는 Type F 잔류 전류 차단기(RCD)의 올바른 작동이 저해되지 않도록 EV 공급을 차단하거나 차단을 시작합니다.

RDC-DD는 단순히 또 다른 RCCB 파형 유형이 아닙니다. IEC 62955는 잔류 직류 모니터링 장치(RDC-MD)와 잔류 직류 보호 장치(RDC-PD)를 구분하며, 스위칭/절연 경계는 아키텍처에 따라 다릅니다. “6mA DC 보호”와 같은 데이터시트 문구만으로는 IEC 62955 적합성, 상위 RCD 요구 사항 또는 회로를 개방하는 데 사용된 방법을 증명할 수 없습니다.

IEC 62955 적용 범위 요약

IEC 62955를 적용하는 가장 유용한 방법은 표준이 다루는 범위, 명시된 범위 밖의 항목, 그리고 제품 표준 주장만으로는 설치에 대해 증명할 수 없는 항목을 구분하는 것입니다.

Question	IEC 62955:2018 경계	실제적인 의미
어떤 장비가 포함됩니까?	영구적으로 연결된 AC Mode 3 EV 충전 스테이션용 RDC-DD	제품 경로로 표준을 사용하기 전에 EVSE 아키텍처를 확인하십시오.
어떤 등급이 식별됩니까?	RDC-MD 모니터링 장치 및 RDC-PD 보호 장치	해당 제품이 사용하는 등급과 인터페이스를 식별하십시오.
어떤 잔류 전류가 핵심입니까?	6 mA 이상의 평활 잔류 DC	이 기능은 과도한 평활 DC로 인해 상위 Type A 또는 Type F RCD가 오작동하는 것을 방지합니다.
주요 범위에 포함되는 공급 정격은 무엇입니까?	최대 440 V AC, 50/60 Hz 및 정격 전류 최대 125 A	인증서에 명시된 모델 및 정격을 초과하여 확장하지 마십시오
어떤 시스템을 다루고 있습니까?	TN, TT 및 IT 시스템의 단상 또는 다상 AC 회로	설치 준수 여부는 여전히 관련 시스템 규칙에 따릅니다
장치는 어디에 사용됩니까?	고정 설치 내부	휴대용 및 기타 충전 장치는 자체적으로 적용 가능한 제품 경로가 필요합니다
양방향 전력 흐름이 포함됩니까?	2018년 문서에 따르면 해당 RDC-DD는 EV와 고정 설비 간의 양방향 전력 흐름을 위한 것이 아닙니다.	V2G(Vehicle-to-grid) 또는 양방향 EVSE는 별도의 표준 및 제조업체 검토가 필요합니다.
IEC 62955가 설치 규정을 대체합니까?	아니요	제품 적합성이 전체 회로가 국가 배선 규정을 준수함을 증명하지는 않습니다.
상위 RCD가 올바른지 증명합니까?	아니요	EVSE 지침, 적용 가능한 규정 및 정확한 RCD/RCCB/RCBO 문서를 따르십시오.

IEC 간행물은 국제 표준이며, 채택 및 설치 요구 사항은 국가나 지역에 따라 다를 수 있습니다. 특정 구성이 보편적으로 의무적이라고 주장하는 대신 적용 가능한 국가 표준판 및 프로젝트 사양을 명시하십시오.

6mA 평활 DC 임계값이 중요한 이유

EV 충전 장비에는 전력 전자 변환 단계가 포함되어 있습니다. 고장 상태에서 평활 DC 잔류 전류가 AC 측 보호 도체 경로로 흐를 수 있습니다. 일반적인 Type A 또는 Type F RCD는 Type B RCD와 동일한 평활 DC 응답을 제공하도록 설계되지 않았습니다. 충분한 DC 바이어스는 상위 장치가 감지하도록 설계된 잔류 전류 파형에 올바르게 응답하는 능력을 저하시킬 수 있으며, 이는 흔히 RCD 블라인딩(RCD blinding)이라고 합니다.

IEC 62955는 RDC-DD가 EV 공급을 차단하거나 차단을 시작하도록 의도된 임계값으로 6 mA 평활 잔류 DC를 사용합니다. 이 표준의 명시된 목적은 해당 값을 초과하는 평활 DC가 상위 Type A 또는 Type F RCD의 올바른 기능을 저해하는 것을 방지하는 것입니다.

다음 세 가지 값을 구분하십시오:

값 또는 표시	설명하는 내용	설명하지 않는 내용
6 mA DC	RDC-DD 평활 잔류 DC 동작 경계	상위 RCD의 정격 잔류 동작 전류
적용 가능한 설계에서 요구하는 경우 30 mA IΔn	RCD/RCCB/RCBO의 정격 잔류 동작 전류	RDC-DD 등급 또는 IEC 62955 적합성
32 A 또는 40 A와 같은 In	장치에 따라 전류 통전 용량 또는 과전류 보호 장치 정격	잔류 전류 감도 또는 DC 감지 기능

따라서 RDC-DD와 상단 RCD는 관련되어 있으나 동일하지 않은 기능을 수행합니다. 사양서에서 한 항목을 다른 항목으로 대체하지 마십시오.

RDC-DD 기능 체인

IEC 62955은 세 가지 연결된 작업을 수행하는 기능을 설명합니다:

감지: EV 공급 회로의 잔류 직류를 측정합니다.
비교: 측정된 값을 잔류 동작 값과 비교합니다.
개방 동작: 평활 잔류 DC가 정의된 동작 경계를 초과할 때 공급을 차단하거나 개방을 시작합니다.

세 번째 단계는 매우 중요합니다. 센서 출력만으로는 완전한 보호 아키텍처가 될 수 없습니다. 기술 파일에는 어떤 스위칭 또는 보호 장치가 신호를 수신하는지, 인터페이스가 기계식인지 전기식인지, 구성 요소가 고장 날 경우 어떻게 되는지, 그리고 어떤 장치가 절연을 제공하는지가 명시되어야 합니다.

별도의 설치 작업을 위해서는 전용 EV 충전기 6mA DC 잔류 전류 검증 가이드. 시운전 테스트만으로는 제품 표준 적합성을 확립할 수 없으며, 적용 가능한 절차와 장비를 사용하여 설치된 시스템에서의 정의된 동작을 검증하는 것입니다.

RDC-MD 대 RDC-PD

IEC 62955는 두 가지 광범위한 등급을 다룹니다. 이 명칭은 단순한 좋음/더 좋음의 순위가 아니라 차단 체인 내에서 해당 장치의 역할을 설명합니다.

클래스	시스템 역할	개폐 및 절연 경계	요청할 문서
RDC-MD	평활 잔류 DC를 모니터링하고 연결된 장치를 통해 개방을 시작합니다	별도의 보호 장치에 대한 기계적 인터페이스나 개폐/보호 장치에 대한 전기적 인터페이스를 사용할 수 있습니다. 정확한 아키텍처를 확인하십시오	RDC-MD 등급, 인터페이스 설명, 관련 장치 참조, 회로도, 고장 동작, 설치 지침
RDC-PD	제품 아키텍처 내에서 정의된 감지, 평가 및 보호 개방 기능을 결합합니다	IEC 62955는 해당 문서에 따른 RDC-PD가 절연에 적합하다고 명시합니다	정확한 모델 선언/인증서, 정격, 절연/스위칭 문서, 도면 및 설치 지침

이 표준은 또한 AC, 맥동 DC 및 6 mA DC 감지, 평가 및 기계적 스위칭을 결합한 통합 장치를 다룹니다. 모든 통합 EVSE 기능이 동일한 범위를 갖는다고 추론하지 마십시오. 제품 문서에서 적용 가능한 아키텍처 및 부속서 경로를 확인하십시오.

RDC-MD 인터페이스

시스템 수준에서 RDC-MD는 다음과 같이 하나 이상의 방식으로 구성될 수 있습니다:

RDC-M 장치는 회로 차단기 또는 RCD와 같은 별도의 보호 장치에 대한 기계적 인터페이스를 가질 수 있습니다. 또는
RDC-M 모듈은 접촉기와 같은 스위칭 장치나 보호 장치에 대한 전기적 인터페이스를 통해 분리된 감지/평가 기능을 제공할 수 있습니다.

“모니터링”이라는 단어가 차단이 선택 사항임을 의미하지는 않습니다. 완전한 IEC 62955 기능은 필수적인 개방 동작을 시작해야 합니다. 증빙 자료는 관련 스위칭 장치를 식별하고 결합된 아키텍처가 평가된 설계와 일치함을 보여주어야 합니다.

RDC-PD 절연 경계

RDC-PD는 보호 장치 역할을 포함하며 IEC 62955 제품 정의 내에서 절연에 적합합니다. 이것이 EV 회로에 필요한 모든 잔류 전류, 과전류, 단락 또는 설치 기능을 제공한다는 것을 자동으로 증명하지는 않습니다. 클래스 이름을 완전한 조립 사양으로 취급하기보다는 선언된 기능의 전체 목록을 확인하십시오.

IEC 62955 대 IEC 62423

이 표준들은 서로 다른 제품 관련 문제를 해결합니다.

준	주요 제품 범위	관련 EV 충전 역할	흔한 오해
IEC 62955	영구 연결된 Mode 3 AC EV 충전용 RDC-DD	6 mA 이상의 평활 잔류 DC를 감지하고 상위 Type A/F 기능을 보호하기 위해 전원을 차단하거나 차단을 시작함	클래스 및 스위칭 구조를 식별하지 않고 RDC-DD를 “Type EV RCCB”라고 부르는 것

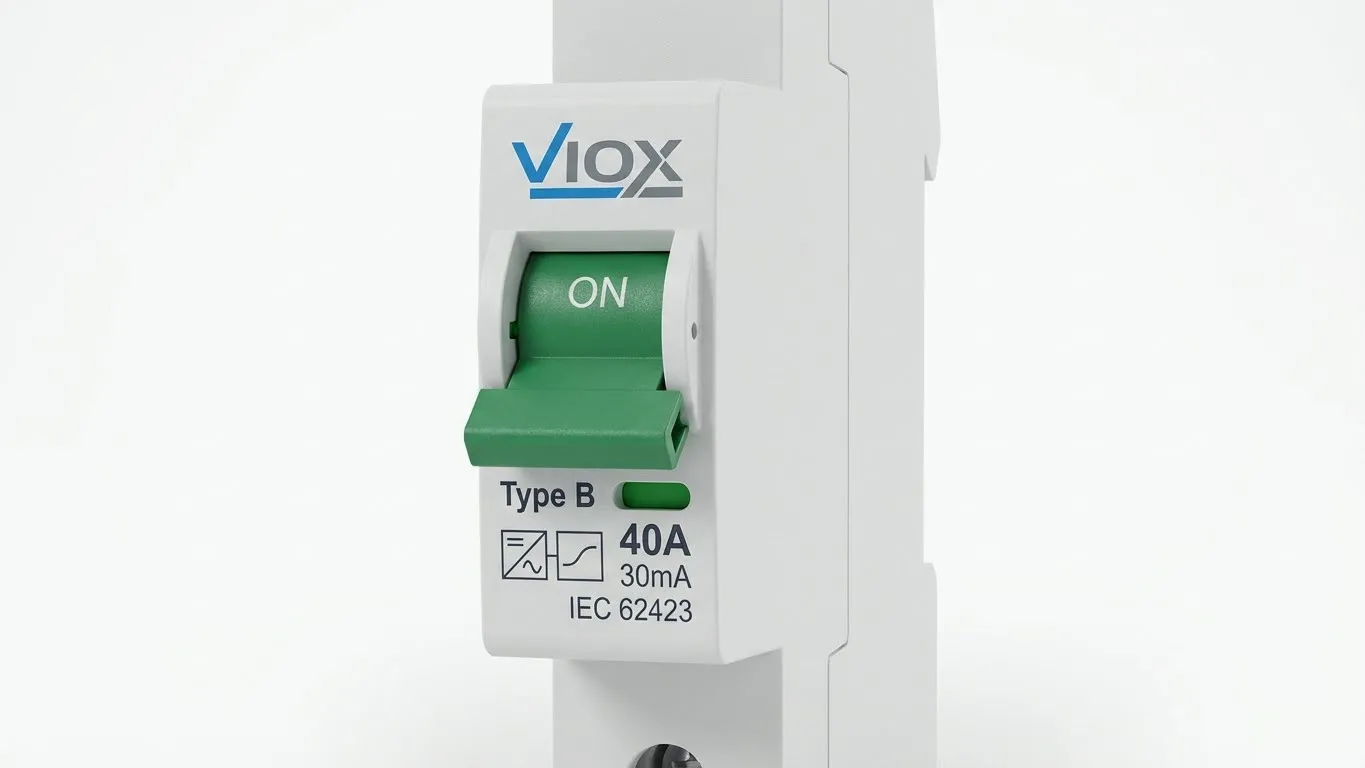

IEC 62423	관련 기본 제품 표준에 따라 사용되는 Type F 및 Type B RCCB/RCBO	Type F 및 Type B RCD에 대한 추가 파형 요구 사항을 정의함	Type F가 Type B와 동일한 평활 DC 성능을 가진 것으로 취급하는 것
IEC 61008-1 / IEC 61009-1	과전류 보호 기능이 없는 RCCB 및 과전류 보호 기능이 통합된 RCBO에 대한 기본 제품 규칙	해당되는 경우 기본 RCCB 또는 RCBO 제품 경로를 정의함	RCCB 제품 표준이 EVSE DC 감지 기능을 입증한다고 가정할 경우
적용 가능한 설치 규정	완성된 설치 회로 및 보호 조치	대상 시장에서 제품 기능을 결합하는 방법을 결정함	IEC 제품 인증서를 전체 설치에 대한 승인으로 간주

IEC 62423은 Type F 장치가 특정 단상 주파수 변환기 부하와 관련된 지정된 복합 잔류 전류를 위해 의도되었음을 명시합니다. Type B 장치는 제품 정의 내에서 평활 DC 및 더 넓은 범위의 잔류 전류 파형에 대한 보호 범위를 추가합니다. 두 라벨 모두 RDC-DD 등급을 설명하지 않습니다.

RDC-DD가 상위 RCD 보호와 결합되는 방식

IEC 62955 도입부에서는 관련 Mode 3 환경에 대한 두 가지 보호 조치 경로를 설명합니다:

Type B RCD; 또는
DC 고장 전류가 6 mA를 초과할 때 전원 차단을 보장하는 적절한 장비와 결합된 Type A RCD.

RDC-DD 경로의 목적은 상단 Type A 또는 Type F RCD의 올바른 작동을 유지하는 것입니다. 이는 대체가 아닌 기능적 체인을 생성합니다:

EVSE 회로
  → RDC-DD가 평활 잔류 DC를 감지 및 평가
  → 관련 또는 통합된 스위칭 기능이 EV 전원을 차단
  → 상단 Type A/F RCD가 의도된 DC 바이어스 범위 내 유지

최종 회로에는 감전/고장 보호, 과부하 보호, 단락 보호, 절연, 극 스위칭 및 상단/하단 선택성을 위한 잔류 전류 보호가 여전히 필요할 수 있습니다. 이러한 기능을 수행하는 제품은 EVSE 설계 및 적용 가능한 설치 규정에 따라 달라집니다.

정격 전류, 극 수, RCCB 대 RCBO 아키텍처를 포함하여 Type A/F와 RDC-DD 조합 및 Type B 사이의 완전한 선택을 위해서는 다음을 참조하십시오: EV 충전기 RCCB 선택 가이드.

“6mA DC 보호” 주장에 대한 증거 체크리스트

해당 주장을 신뢰하기 전에 모든 문서가 동일한 EVSE 또는 RDC-DD 참조를 가리키는지 확인하십시오.

증거 항목	답변해야 할 질문	다음의 경우 거부하거나 상위 부서로 이관하십시오:
제품 식별	정확한 모델, 하드웨어 변형 및 문서 개정 번호는 무엇입니까?	증거가 제품군 명칭이나 다른 변형 모델에만 적용되는 경우
표준 선언	제조업체가 IEC 62955 및 해당 장치 등급을 명시하고 있습니까?	자료에는 “6mA 센서” 또는 “DC 보호”라고만 기재되어 있습니다”
인증서 또는 보고서	정확한 모델명과 발행/평가 기관이 명시되어 있습니까?	범위, 모델, 정격 또는 유효성을 일치시킬 수 없습니다
RDC-DD 등급	RDC-MD, RDC-PD 또는 선언된 경로에 포함된 통합 아키텍처입니까?	등급 및 스위칭 구성이 누락되었습니다
개폐 장치	실제로 회로를 차단하는 장치는 무엇입니까?	차단 경로 없이 감지 신호만 표시됩니다
격리	어떤 구성 요소가 절연을 제공하며, 해당 기능이 명시되어 있습니까?	증거 없이 접촉기나 클래스 명칭을 통해 절연을 추론하고 있습니다
상단 RCD	EVSE에는 어떤 RCD 유형, IΔn, 극수 및 제품 표준이 요구됩니까?	상단 장치는 가정에 맡겨져 있습니다
정격 및 공급	전압, 주파수, 전류, 상 배열 및 전력 흐름 방향이 범위 내에 있습니까?	제안된 사용이 증거를 초과하거나 다른 경로 없이 양방향 전력 흐름을 포함합니다
설치 요구 사항	어떤 국가 규정 및 프로젝트 사양서가 적용됩니까?	제품 인증서가 전체 설치 승인으로 제시되었습니다
검증 지침	설치된 기능은 어떻게 테스트하고 재설정합니까?	해당 제품에 대한 제조사의 절차가 존재하지 않습니다

빈 셀은 부적합의 증거는 아니지만, 해결되지 않은 증거입니다. 보호 설계나 조달 사양에 해당 내용을 사용하기 전에 누락된 문서를 요청하십시오.

IEC 62955 관련 집중 질문

RDC-DD는 무엇을 의미합니까?

RDC-DD는 잔류 직류 검출 장치(residual direct current detecting device)를 의미합니다. IEC 62955에 따라, 이는 정의된 Mode 3 AC EV 충전 환경에서 평활 잔류 직류를 검출하고 EV 공급을 차단하거나 차단을 시작하는 데 사용됩니다.

RDC-MD와 RDC-PD는 동일한 장치입니까?

아니요. RDC-MD는 관련 스위칭 장치나 보호 장치를 통해 작동하는 모니터링 장치 아키텍처를 의미합니다. RDC-PD는 보호 장치 아키텍처를 의미하며 표준 정의에 따라 절연에 적합합니다. 정확한 구현은 여전히 제품 문서에 따라 다릅니다.

RDC-DD가 상위 Type A RCD를 대체합니까?

자동으로 대체되지는 않습니다. RDC-DD는 상위 RCD의 기능을 저하시킬 수 있는 평활 직류 상태를 해결합니다. 전체 설치 환경은 적용 가능한 규정에 따라 필요한 모든 잔류 전류, 과부하, 단락, 스위칭 및 절연 기능을 여전히 제공해야 합니다.

IEC 62955은 양방향 EV 충전을 다루고 있습니까?

2018년 범위에 따르면 해당 문서에 따른 RDC-DD는 EV와 고정 설비 간의 양방향 전력 흐름을 의도하지 않습니다. 따라서 양방향 설계에는 해당 아키텍처에 적용 가능한 표준 및 제조업체의 증빙 자료가 필요합니다.
