BV, BVR 및 RV는 PVC 절연, 비피복 전선을 식별합니다. BVV는 PVC 외피를 추가합니다. VV 및 YJV는 전력 케이블 명칭입니다: VV는 PVC 절연을 사용하고, YJV는 가교 폴리에틸렌(XLPE) 절연을 사용합니다. 둘 다 PVC 피복이 있습니다. 이들의 차이점은 도체 구성, 절연, 피복 및 제품 표준에 있으며, “기본'에서 ”최고'로의 단일 순위가 아닙니다.“
이러한 코드는 일반적으로 중국 케이블 일정 및 수출 견적에 나타납니다. 이를 사용하여 제품군을 식별한 다음, 케이블을 승인하기 전에 전체 명칭, 정격 전압, 도체 사양 및 적용 표준을 읽으십시오.
BV, BVR, BVV, RV, YJV 및 VV: 빠른 비교
| 코드 | 제품군 | 절연 / 외피 | 주요 구분 확인 |
|---|---|---|---|
| BV | 피복 없는 구리 배선 케이블 | PVC / 외부 피복 없음 | 단단한 도체 구조; 지정된 유형이 단선인지 연선인지 확인 |
| BVR | 부드러운 구조의 피복 없는 구리 배선 케이블 | PVC / 외부 피복 없음 | 제품 사양에 따른 연선 구조; RV와 자동 호환 불가 |
| RV | 단심 유연 도체 배선 케이블 | PVC / 외부 피복 없음 | 완전한 유형은 범용 또는 내부 배선 요구 사항을 식별합니다 |
| BVV | PVC 피복 배선 케이블 | PVC / PVC | 추가 피복 및 피복 없는 전선과 다른 제품군 |
| YJV | 구리 도체 전력 케이블 | XLPE / PVC | XLPE 도체 절연; 전압, 코어 및 설치 의무는 별도 필드로 유지 |
| VV | 구리 도체 전력 케이블 | PVC / PVC | PVC 도체 절연; 둘 다 PVC를 사용한다고 해서 BVV와 혼동하지 마십시오. |
이 표는 모든 크기나 변형이 아닌 기본 제품군을 설명합니다. 베이징 시장 규제 기관의 모델 목록 재료 이름을 기록합니다; CNCA의 인증 단위 표 배선 제품의 전체 모델 및 표준 경로를 구별합니다.
문자 비교 전 레이어 읽기
도체 절연 개별 도체를 둘러쌉니다. 외부 외피 케이블 어셈블리를 둘러싸고 선언된 환경에서의 보호에 기여합니다. 외피가 없는 PVC 절연 전선과 PVC 절연, PVC 외피 케이블은 구리 면적이 같더라도 구조가 다릅니다.
여기서 논의된 명칭에서, V 관련 절연 또는 외피 위치에서 PVC를 나타냅니다., YJ XLPE 절연을 나타내며, R 제품군 내에서 유연하거나 부드러운 도체 구성을 나타냅니다. 전체 코드를 읽으십시오: 반복되는 V는 두 개의 재료 위치를 식별하는 반면, B 계열 배선 케이블과 전력 케이블은 여전히 다른 표준에 속할 수 있습니다.
외피는 장갑층이 아닙니다. BVV 또는 기본 YJV/VV 지정만으로는 압축 저항, 직접 매설 적합성 또는 특정 실외 노출을 설정하지 않습니다. 실제 구성 및 설치 선언을 얻으십시오.
BV 대 BVR 대 RV: 도체 구조 및 제품 유형
BV: “단단한”이 항상 “솔리드”인 것은 아닙니다.”
BV는 종종 하나의 솔리드 구리 도체로 설명됩니다. 이는 유용한 예시이지만 불완전한 정의입니다. 단단한 도체는 솔리드 또는 연선일 수 있습니다. 실제 구성은 전체 유형 및 크기에 따라 달라집니다. IEC 60228:2023 도체 단면적과 구성 요구 사항을 관련 있지만 별개의 특성으로 취급합니다.
사양의 경우 도체 클래스 또는 허용 가능한 구성을 기록하고 공칭 면적도 기록하십시오. “BV, 10 mm²”는 단자에 맞는 도체에 대한 모든 질문에 답하지 않습니다.
BVR: 명칭에서 등급을 할당하기보다는 구조를 확인하십시오.
BVR은 연질 구조 PVC 절연 구리 전선 케이블을 식별합니다. 해당 규격은 JB/T 8734.2 경로에 명시되어 있으며, 60227 IEC RV 유형은 다른 제품 경로를 따릅니다. BVR 견적 시 도체 구조, 전압 및 표준을 명시해야 합니다.
BVR이 다수의 구리 연선을 포함한다는 이유만으로 RV 또는 IEC Class 5로 승인하지 마십시오. 사양은 관련 구조 및 저항 요구 사항을 명확히 해야 합니다.
RV: 유연한 도체라고 해서 연속 유연 케이블을 의미하는 것은 아닙니다.
RV는 60227 IEC 02, 06 및 08과 같은 완전한 유형으로 나타나며, 다양한 범용 또는 내부 배선 정의를 갖습니다. 유연성은 취급 및 배선을 용이하게 하지만, 반복적인 움직임, 드래그 체인 또는 휴대용 기기 코드에 대한 적합성을 그 자체로 확립하지는 못합니다.
또한 고정 배선을 자동으로 금지하지도 않습니다. IEC 60227-3:2024 고정 배선을 위한 단심 비피복 PVC 케이블을 다룹니다. 완전한 RV 유형을 식별한 다음 적용 가능한 설치 요구 사항을 확인하십시오.

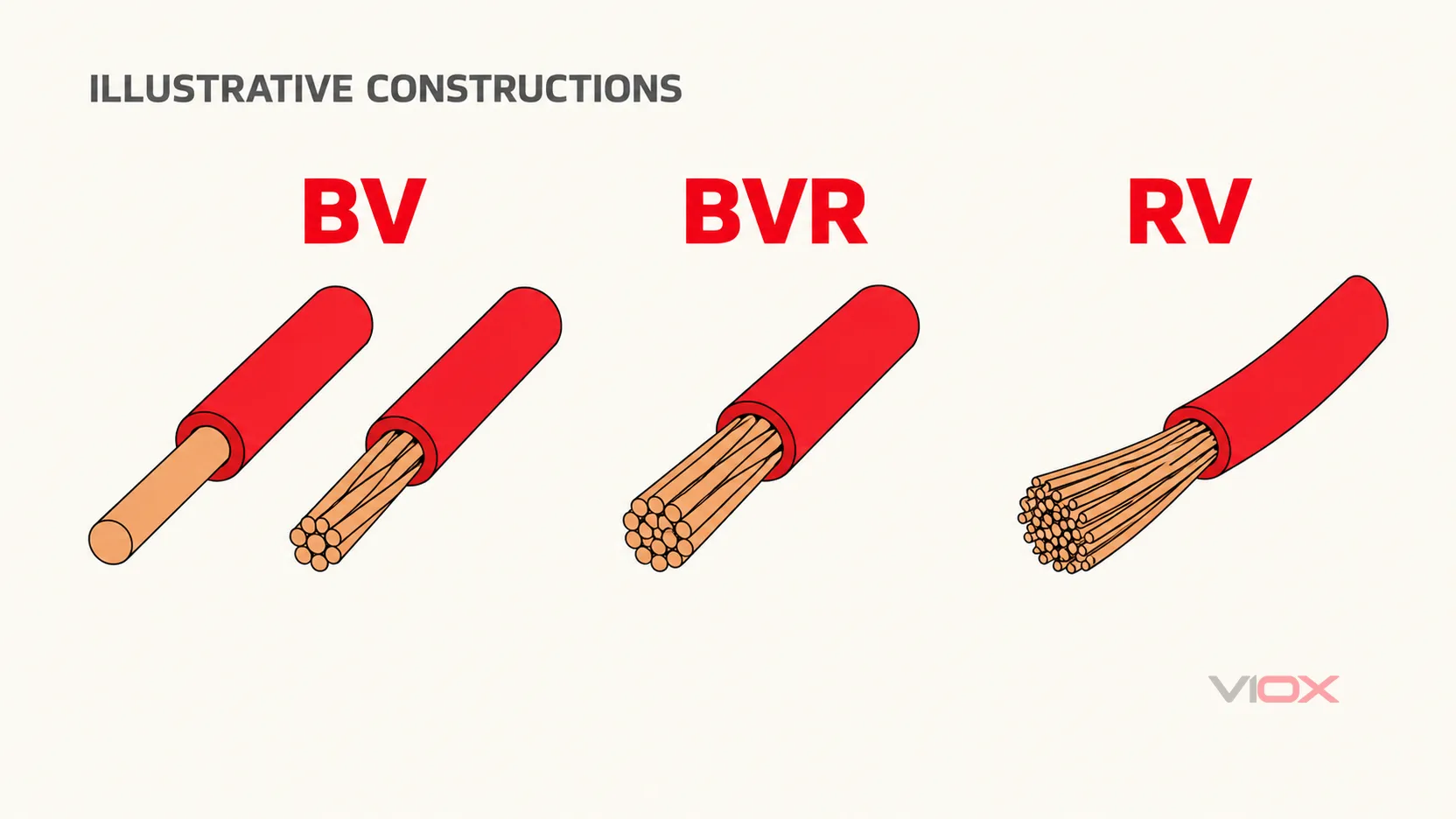

설명용 샘플일 뿐입니다. BV는 연선 강체 도체도 사용할 수 있습니다. 표시된 연선 수와 치수는 사양이나 IEC 클래스 할당이 아닙니다.
BVV 대 VV: 유사한 재료, 다른 제품군
BVV와 VV 모두 PVC 절연 및 PVC 외피를 사용하지만, 일치하는 재료 이름이 상호 교환 가능함을 의미하지는 않습니다.
BVV는 외피형 배선 케이블 계열입니다. 완전한 명칭은 GB/T 5023.4 경로 또는 해당 JB/T 경로를 따를 수 있습니다. IEC 60227-4:2024, 국제 외피 고정 배선 부분으로, 특히 300/500 V 정격의 경질 PVC 외피 케이블을 다룹니다. 더 넓은 시리즈 제목을 모든 BVV 케이블이 450/750 V 정격이라는 주장으로 바꾸지 마십시오.
VV는 전력 케이블 명칭입니다. 회로 용도와 전압 등급, 구조 및 제품 표준을 비교하십시오. 재료 설명만으로는 절연 두께, 시험 요구 사항, 환경 적합성 또는 허용 가능한 대체품을 확립할 수 없습니다.
YJV 대 VV: XLPE 절연 대 PVC 절연
주요 재료 차이는 도체 절연입니다: YJV는 XLPE를 사용하고, VV는 PVC를 사용합니다. 두 기본 명칭 모두 PVC 외피를 사용합니다.
이 절연 선택은 열 성능 및 케이블 크기에 영향을 줄 수 있지만, 보편적인 전류 용량이나 보장된 “더 안전한” 케이블을 생성하지는 않습니다. 실제 정격은 지정된 케이블, 설치 방법, 주변 조건, 그룹화 및 연결된 장비에 따라 달라집니다. 허용되는 단자 온도 또한 회로를 제한할 수 있습니다.
관련 저전압 전력 케이블 범위에 대해, GB/T 12706.1-2020 remains the current Chinese standard for its declared 1 kV and 3 kV categories, as checked on 8 October 2026. The letters YJV alone do not fix one voltage grade.

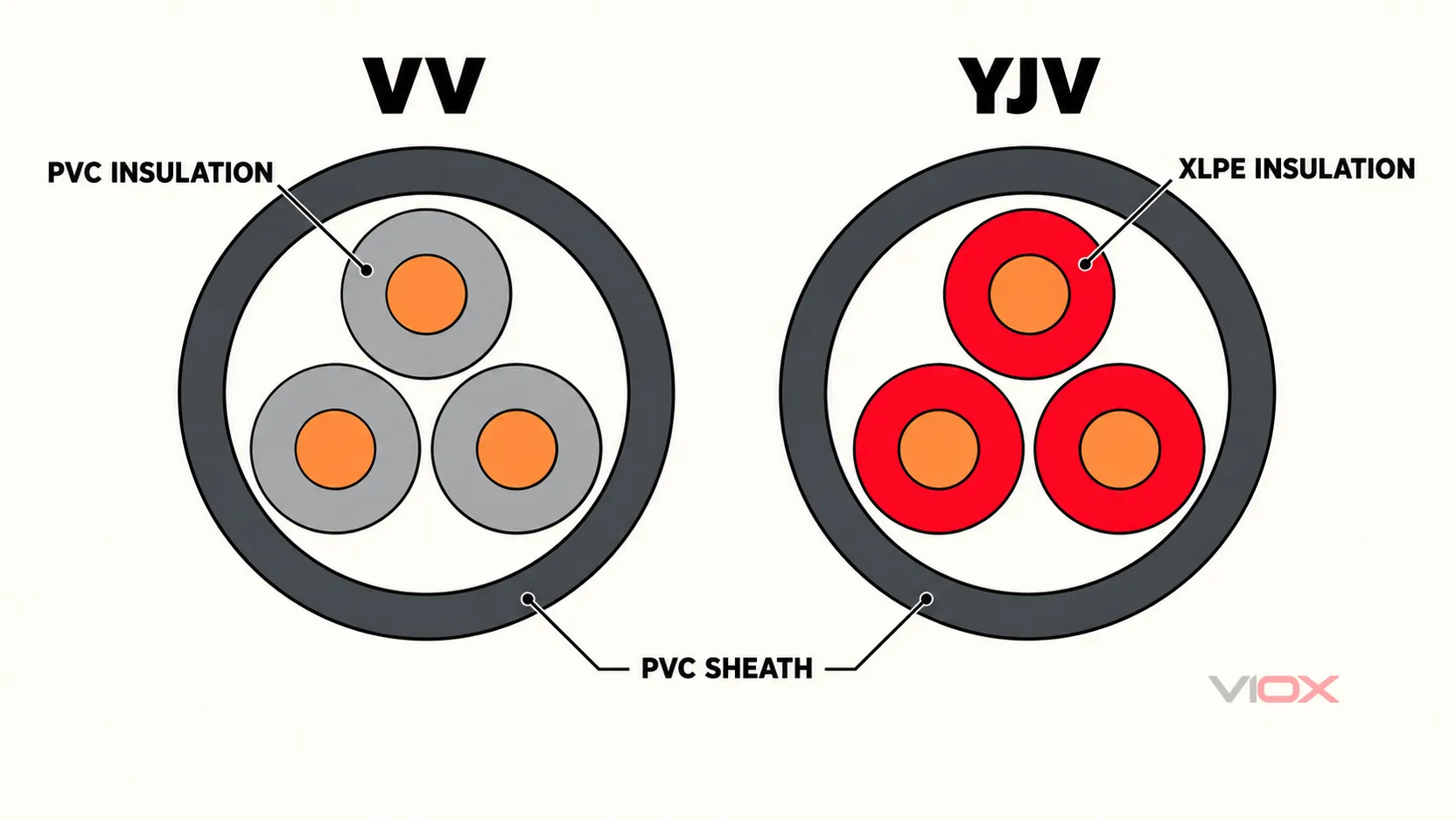

그렇지 않으면 유사한 샘플에 대한 개념적 계층 비교입니다. 색상은 절연 재료를 식별하며, 규정된 도체 색상이 아닙니다. 코어 수, 충진재 및 층 두께는 제품마다 다릅니다.
XLPE 절연이 YJV를 저연 할로겐 프리 케이블로 만들지는 않습니다.
PVC 외피는 여전히 중요합니다. XLPE 도체 절연과 PVC 재킷이 있는 케이블을 저연 무할로겐(LSZH)으로 가정할 수 없습니다. UL의 케이블 재질 지침 PVC를 할로겐의 잠재적 공급원으로 식별합니다.
난연성, 내화성/회로 무결성, 연기 방출 및 할로겐 함량은 서로 다른 성능 요구 사항을 설명합니다. “YJV” 또는 “VV”에서 네 가지 모두를 추론하기보다는 필요한 지정 및 테스트 증거를 요청하십시오.” UL의 HF 및 LSHF 지침 할로겐 및 연기 평가도 구분합니다.
전체 명칭은 표준 경로를 결정합니다
케이블 견적 검토 시 이 교차 참조를 사용하십시오:
| 마킹 또는 계열 | 확인할 중국 제품 표준 경로 | 해석 한계 |
|---|---|---|
| BV 또는 BV-90을 포함한 60227 IEC 01/05/07 | GB/T 5023.3 | 전체 번호는 유형을 구분합니다. BV만으로는 불완전합니다. |
| RV 또는 RV-90을 포함한 60227 IEC 02/06/08 | GB/T 5023.3 | 범용 및 내부 배선 변형은 하나의 용도로 통합되어서는 안 됩니다. |
| 국가 산업 규정에 따른 BV 또는 BVR | JB/T 8734.2 | 실제 제품 정의 및 구성을 확인하십시오. |
| 60227 IEC 10 (BVV) 또는 산업 경로 하의 BVV | GB/T 5023.4 또는 JB/T 8734.2 (명시된 대로) | 동일한 약칭이 동일한 구성의 증거는 아닙니다. |
| YJV 또는 VV 전력 케이블 | 해당 GB/T 12706 부분 및 전압 등급 | 모든 전력 케이블이 동일한 정격을 가지고 있다고 가정하지 말고 전체 사양을 확인하십시오. |
배선 제품 경로는 위에 링크된 CNCA 표에 명시되어 있습니다. 현재 IEC 발행물과 중국 국가 표준은 다른 판 날짜를 가질 수 있습니다. 제공된 제품에 사용된 정확한 표준 및 판을 기록하십시오.
해당 제품이 적용 가능한 인증 카탈로그에 속하는 경우 중국 강제 인증(CCC)을 확인해야 합니다. 배선 제품 표를 모든 YJV/VV 전력 케이블이 동일한 CCC 인증을 받았거나 받아야 한다는 주장으로 확대 해석하지 마십시오.
가정에서는 어떤 유형을 사용해야 할까요?
중국의 주거용 프로젝트의 경우, 승인된 배선 설계 및 설치 방법으로 시작하십시오. 전선관 내 절연 단심선이 명시된 경우, 허용되는 피복 없는 배선 유형과 그 전체 정격을 평가하십시오. 피복 케이블 또는 분전 피더가 명시된 경우, 대신 해당 제품군을 평가하십시오. 도체 유연성은 배선에 도움이 될 수 있지만, 단자 호환성과 허용되는 설치가 여전히 결정합니다.
다른 국가의 주택의 경우, 해당 국가의 규정에서 허용하는 케이블 유형을 지정하십시오. 이러한 중국 규정은 공급업체의 제안을 해석하는 데 유용하며, 현지 설치를 허용하는 것은 아닙니다. 6가지 코드 비교만으로는 프로젝트 조건 없이는 회로 크기, 보호 장치 정격 또는 필요한 내화 성능을 결정할 수 없습니다.
해외 동급 제품 및 단자 호환성
“BV = THHN,” “RV = H07V-K” 또는 “BVV = NYM”과 같은 규칙만으로 대체 일정을 작성하지 마십시오. 후보는 절연 또는 용도에서 다른 케이블과 유사할 수 있지만 표준, 구성, 테스트, 마킹 또는 설치 허용에서는 다를 수 있습니다. 해당 UL 전선 및 케이블 적용 가이드 는 북미 시장에서 케이블 유형 마킹과 사용 조건을 함께 읽어야 하는 이유를 보여줍니다.
케이블뿐만 아니라 연결부도 확인하십시오. 단자의 허용 면적 범위는 단선, 연선, 미세 연선 및 페룰 처리된 도체에 따라 다를 수 있습니다. 해당 VIOX 단자대 선택 가이드 클램프 및 준비 요구 사항을 검토합니다. 페룰은 단자 지침이 해당 도체 및 페룰 조합을 지원하는 경우에만 적합합니다.
공칭 구리 단면적은 케이블 외부 직경과 다릅니다. 인클로저 입구 및 글랜드에는 실제 전체 직경을 사용하십시오. 혼합 단위 문서의 경우 AWG 대 mm² 변환 참조 케이블 동등성을 암시하지 않고 단면적을 비교하는 데 도움이 됩니다.
작업 예시: 케이블 표기가 알려주는 것
이 예시 조달 라인을 고려하십시오:
YJV — 0.6/1 kV — 4 × 16 mm² — GB/T 12706.1-2020XLPE 절연, PVC 피복 전력 케이블 계열, 명시된 전압 등급, 각각 16 mm² 공칭 도체 단면적을 가진 4개의 코어, 그리고 선언된 제품 표준을 식별합니다. 이는 지 회로의 허용 전류, 코어가 중성선인지 보호 접지인지, 설치 방법, 단자 배열 또는 내화 성능 등급을 알려주지 않습니다.
제안 승인 전에 조달 기록을 완료하십시오:
| 필수 항목 | 기록할 증거 |
|---|---|
| 완전한 지정 및 표준 | 전체 모델, 제품 표준 및 판; 화재 성능 요구 사항 |
| 지휘자 | 재료, 구조/등급, 공칭 면적 및 저항 준수 |
| 전기 및 열 정격 | 제안된 유형에 대한 선언된 전압 및 온도 제한 |
| 케이블 구조 | 코어 수, 식별, 절연, 외피 및 모든 아머/스크린 |
| 설치 조건 | 허용 경로, 환경, 굽힘 제한 및 기계적 보호 |
| 회로 계산 | 부하, 정격 감소, 전압 강하, 단락 내량 및 보호 장치 협조 |
| 연결 | 단자/러그 호환성, 준비 지침 및 케이블 외부 직경 |
| 시장 수용성 | 대상 국가 및 정확한 제공 제품에 대한 적용 가능한 인증서 또는 시험 증거 |
기계 제어반 회로의 경우, 계속해서 IEC 케이블 크기 산정 가이드. 주택 회로에는 기계 패널 크기 가정 대신 해당 건축 설비 규칙이 필요합니다.
