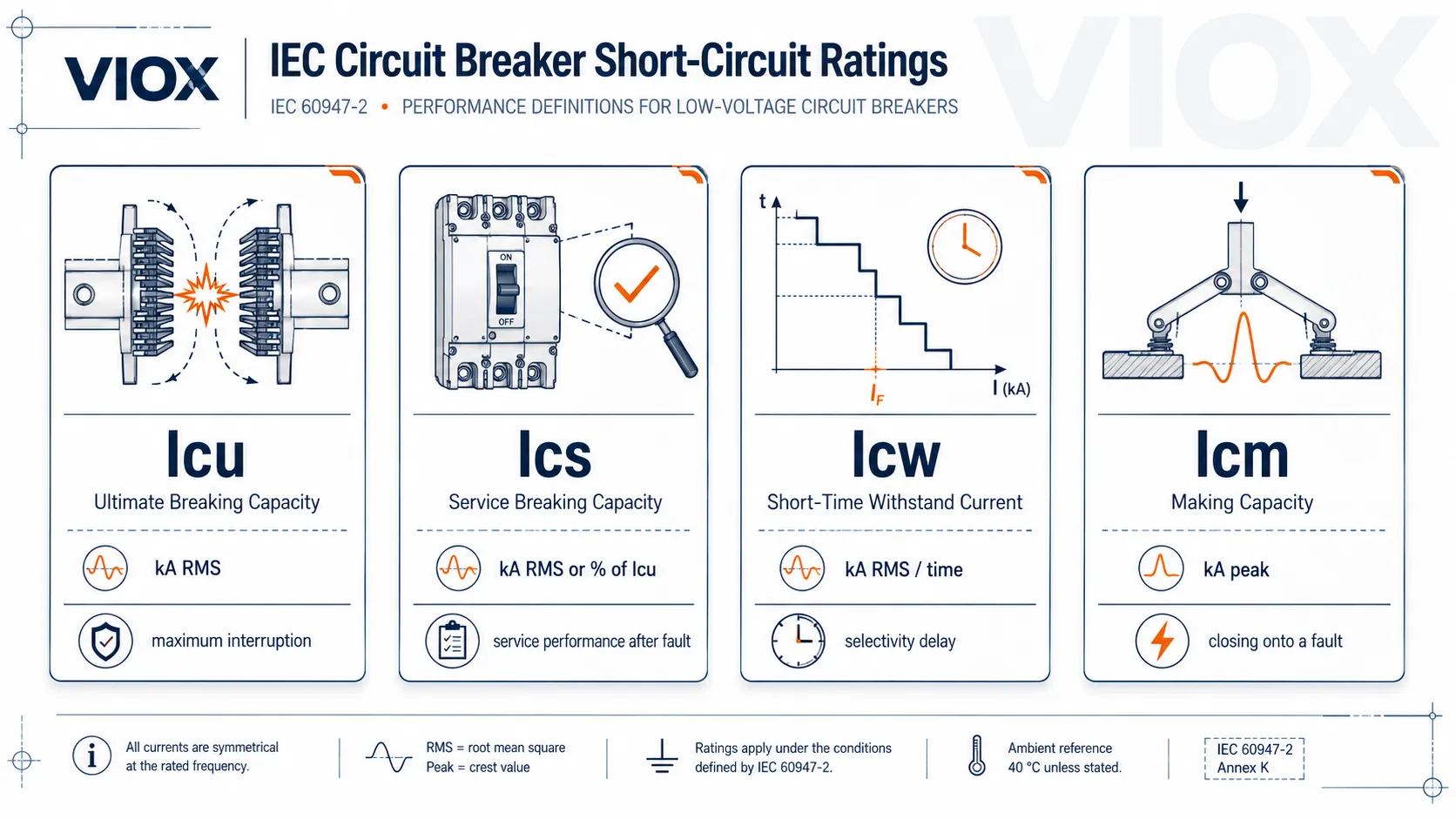

Icn, Icu, Ics, Icw, dan Icm menerangkan tugas litar pintas yang berbeza; ia bukanlah lima nama untuk kadaran pemutus litar yang sama. Icn digunakan terutamanya untuk pemutus litar isi rumah dan yang seumpamanya di bawah IEC 60898-1. Icu, Ics, Icw, dan Icm ditakrifkan dalam rangka kerja pemutus litar industri IEC 60947-2. Baca setiap nilai bersama-sama dengan piawaian produknya, voltan berkadar, asas arus, dan—jika berkenaan—tempoh masa.
| Penilaian | Maknanya | Apa yang diberitahu kepada anda | Asas arus | Konteks piawaian utama |
|---|---|---|---|---|
| Icn | Kapasiti litar pintas berkadar | Keupayaan litar pintas yang diisytiharkan untuk pemutus litar isi rumah atau yang seumpamanya | Arus prospektif di bawah jujukan ujian yang berkenaan | IEC 60898-1 |
| Icu | Keupayaan pemutusan litar pintas muktamad berkadar | Arus litar pintas prospektif maksimum yang dikadarkan untuk diputuskan oleh pemutus litar di bawah tugas ujian muktamad yang ditentukan | kA RMS | IEC 60947-2 |
| Ics | Keupayaan pemutusan litar pintas perkhidmatan berkadar | Tahap kerosakan di mana jujukan pemutusan perkhidmatan yang ditetapkan dan pemeriksaan seterusnya dilakukan | kA RMS atau peratusan daripada Icu | IEC 60947-2 |
| Icw | Arus tahan jangka masa pendek berkadar | Arus yang boleh dibawa oleh pemutus litar bagi tempoh masa singkat yang diisytiharkan di bawah keadaan yang ditetapkan | kA RMS ditambah masa | IEC 60947-2 |
| Icm | Keupayaan membuat litar pintas berkadar | Arus puncak yang boleh dibuat oleh pemutus litar apabila ditutup pada litar pintas di bawah keadaan yang ditetapkan | kA puncak | IEC 60947-2 |
Peraturan praktikalnya mudah: mula-mula kenal pasti standard produk, kemudian bandingkan perkara yang setara. Nilai Icm puncak tidak boleh dibandingkan secara terus dengan nilai Icu RMS, dan nilai Icw adalah tidak lengkap tanpa masanya.
Satu Kerosakan, Empat Tugas Pemutus Litar Berbeza
Pemutus litar mungkin menghadapi beberapa tugas berbeza semasa litar pintas:
- Ia mungkin perlu mengganggu kerosakan tersebut.
- Ia mungkin perlu kekal sesuai untuk perkhidmatan berterusan selepas urutan gangguan yang ditetapkan.
- Pemutus litar di bahagian hulu mungkin sengaja menahan kerosakan tersebut untuk tempoh masa yang singkat sementara peranti di bahagian hilir memutusnya.
- Ia boleh diarahkan untuk menutup pada kerosakan sedia ada.
Tugas-tugas ini menghasilkan tekanan terma, dielektrik, mekanikal, dan gangguan arka yang berbeza. Itulah sebabnya satu nombor kA utama tidak dapat menggambarkan setiap aspek prestasi pemutus litar industri.
Edisi semasa bagi IEC 60947-2:2024 terpakai kepada pemutus litar yang bertujuan untuk dipasang dan dikendalikan oleh orang yang diarahkan atau mahir, dalam skop voltan yang dinyatakan oleh piawaian tersebut. Oleh itu, istilah pada helaian data mesti ditafsirkan dalam konteks piawaian produk tersebut—bukan sebagai label universal untuk setiap peranti perlindungan.
Icu lwn Ics: Kapasiti Pemutusan Muktamad dan Prestasi Perkhidmatan
Icu ialah kapasiti pemutusan litar pintas muktamad. Ia menjawab soalan keselamatan pertama: bolehkah pemutus litar memutuskan arus litar pintas prospektif yang ditentukan pada voltan kendalian yang diisytiharkan di bawah urutan ujian pemutusan muktamad piawaian tersebut?
Jika arus litar pintas prospektif pada papan suis ialah 38 kA, pemutus litar yang Icu-nya hanya 25 kA tidak mencukupi di lokasi tersebut. Nilai 50 kA mungkin memenuhi pemeriksaan pertama ini hanya jika ia terpakai pada voltan, frekuensi, kutub, susunan pemasangan, dan piawaian produk yang sebenar.
Icu tidak tidak bermaksud pemutus litar boleh dikembalikan kepada perkhidmatan secara automatik selepas kerosakan teruk. Pemeriksaan, pengujian, penyenggaraan, atau penggantian mungkin masih diperlukan mengikut arahan pengilang dan prosedur pasca-kerosakan tapak.
Ics ialah keupayaan pemutusan litar pintas perkhidmatan. Ia sering dinyatakan sebagai peratusan daripada Icu, tetapi peratusan tersebut mesti ditukarkan semula kepada nilai kA sebenar sebelum ia dibandingkan dengan tahap kerosakan sistem.
| Pengisytiharan helaian data | Bacaan betul |
|---|---|
| Icu = 50 kA; Ics = 25 kA | Keupayaan perkhidmatan ialah 25 kA, atau 50% daripada Icu |
| Icu = 50 kA; Ics = 37.5 kA | Kapasiti perkhidmatan ialah 37.5 kA, atau 75% daripada Icu |
| Icu = 50 kA; Ics = 50 kA | Kapasiti perkhidmatan adalah sama dengan Icu |
Oleh itu, perbezaan kejuruteraannya ialah:
- Icu: keupayaan pemutusan muktamad di bawah tugas ujian yang ditetapkan.
- Ics: prestasi pemutusan perkhidmatan yang disahkan pada tahap kerosakan yang diisytiharkan di bawah tugas ujian yang ditetapkan dan pemeriksaan susulan.
Jangan ringkaskan ini kepada “Icu bertahan sekali, Ics bertahan berulang kali.” Urutan ujian dan keperluan pengesahan ditentukan oleh piawaian yang terpakai, dan keputusan di lapangan selepas kerosakan masih perlu mengikut arahan pengilang. Schneider Electric’s penjelasan teknikal Ics melayan Ics secara serupa sebagai ciri prestasi perkhidmatan dan bukannya jaminan penggunaan semula secara menyeluruh.
Icw: Arus Tahan Masa Singkat Mesti Menyertakan Masa
Icw ialah arus tahan masa singkat berkadar. Ia menjadi penting apabila pemutus litar di hulu sengaja melambatkan pembukaan supaya peranti perlindungan di hilir mempunyai masa untuk membersihkan kerosakan terlebih dahulu.
Semasa kelewatan itu, pemutus litar di hulu kekal tertutup dan membawa arus kerosakan. Oleh itu, tugas Icw-nya mesti diselaraskan dengan kedua-duanya:
- arus litar pintas yang dijangkakan pada titik tersebut; dan
- kelewatan masa singkat yang dipilih.
| Pengisytiharan | Apa yang boleh dibandingkan |
|---|---|
| Icw = 20 kA untuk 0.5 s | Tugas yang tidak melebihi 20 kA untuk keadaan 0.5 saat yang diisytiharkan |
| Icw = 20 kA untuk 1 s | Tugas masa yang berbeza dan lebih menuntut daripada 20 kA untuk 0.5 s |
Jangan sekali-kali memetik “Icw = 20 kA” dan mengabaikan tempoh masanya. Schneider Electric’s definisi Icw begitu juga mentakrifkannya sebagai arus yang ditetapkan oleh pengilang yang boleh dibawa oleh peralatan tanpa kerosakan di bawah keadaan ujian yang ditentukan dan menyatakannya bersama-sama dengan masa.

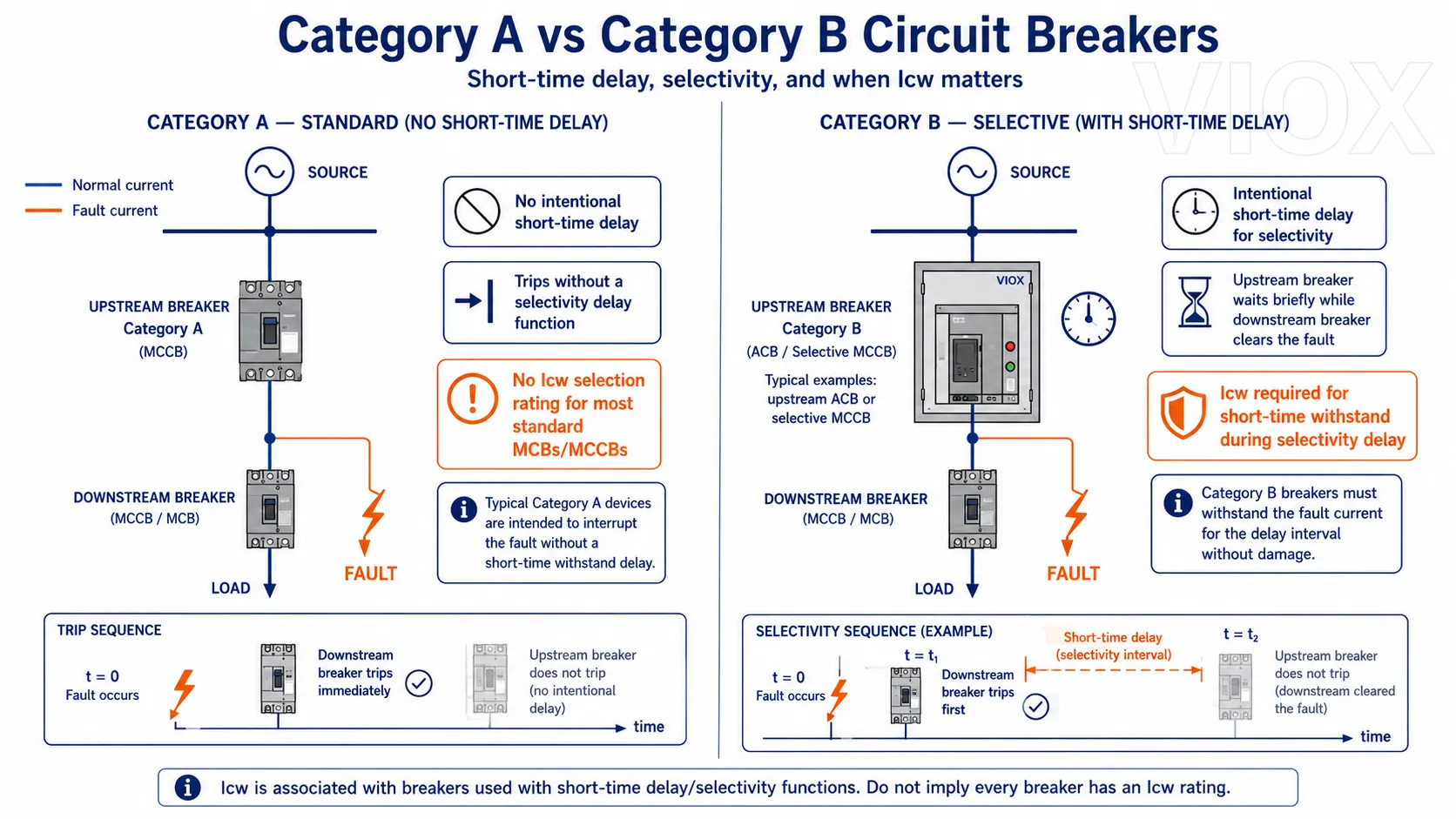

Icw dikaitkan secara khusus dengan pemutus litar yang bertujuan untuk selektiviti tunda masa. Ia bukan pengganti untuk menyemak jadual selektiviti dan perlindungan sandaran pengeluar bagi kombinasi hulu/hilir yang tepat. Tetapan unit pelantik, ganti rugi serta-merta, kelakuan pengehadan arus, dan gandingan pemutus litar yang diuji semuanya boleh mengubah keputusan. Lihat panduan untuk tetapan unit pelantik MCCB bagi fungsi Ir, Isd, dan Ii yang terlibat.
Icm: Arus Puncak Semasa Menutup ke Arah Kerosakan
Icm ialah kapasiti pemutusan litar pintas berkadar. Ia menerangkan arus puncak yang boleh dihasilkan oleh pemutus litar apabila sesentuhnya tertutup pada litar pintas di bawah keadaan yang ditetapkan.
Ini secara mekanikalnya berbeza daripada memutuskan kerosakan. Puncak arus asimetri pertama boleh menghasilkan daya elektrodinamik yang tinggi pada sesentuh, pengalir, mekanisme pengendalian, dan kepungan. Oleh itu:

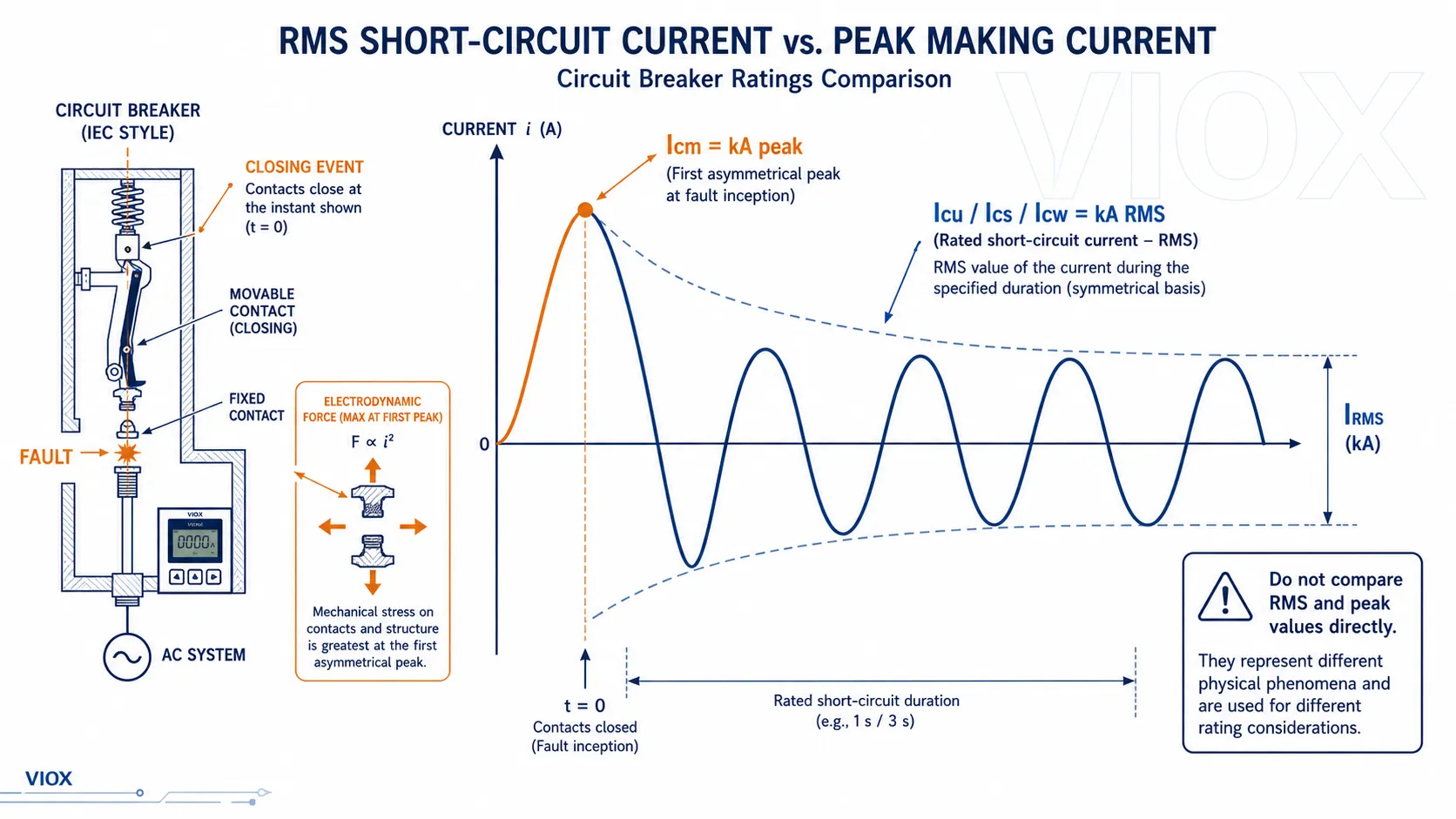

- Icm dinyatakan sebagai nilai puncak nilai;
- Icu dan Ics dinyatakan menggunakan RMS arus litar pintas;
- nilai berangka Icm biasanya lebih tinggi, tetapi itu tidak menjadikannya “Icu yang lebih baik.”
Jadual berasaskan IEC mungkin mengaitkan Icm dengan kapasiti pemutusan yang sepadan menggunakan faktor yang ditentukan oleh keadaan ujian dan faktor kuasa yang berkenaan. Jangan gunakan satu pengganda tetap untuk setiap pemutus litar, voltan, piawaian, atau tugas AC/DC. Gunakan nilai yang diisytiharkan oleh pengilang untuk produk yang tepat, atau hubungan yang diperlukan oleh edisi piawaian produk yang berkenaan.
Icm memerlukan perhatian khusus di mana pemutus litar boleh ditutup dari jauh atau secara automatik, seperti pada penyambung masuk (incomer), pengganding bas, atau susunan pemindahan. Sama ada sistem tersebut boleh ditutup semula selepas kerosakan adalah keputusan kawalan dan perlindungan yang berasingan.
Icn lwn Icu: Mengapa Label MCB Menggunakan Istilah Berbeza
Banyak carian untuk Icu lwn Ics mulakan dengan MCB yang ditanda 6000 atau 10000. Label tersebut hanya boleh ditafsirkan dengan betul selepas mengenal pasti piawaian yang dicetak pada peranti atau helaian data.
IEC 60898-1:2015+A1:2019 meliputi pemutus litar pemutus udara AC untuk kegunaan isi rumah dan pemasangan yang serupa dalam had yang diisytiharkan, termasuk voltan terkadar sehingga 440 V, arus terkadar sehingga 125 A, dan kapasiti litar pintas terkadar sehingga 25 kA. Dalam konteks itu, istilah litar pintas utama ialah Icn.
IEC 60947-2 meliputi pemutus litar industri yang dikendalikan oleh orang yang diarahkan atau mahir dan menggunakan Icu dan Ics, dengan Icw dan Icm relevan dengan tugas yang ditetapkan bagi mereka.
| Jika produk diisytiharkan untuk… | Mulakan dengan… | Jangan andaikan… |
|---|---|---|
| IEC 60898-1 | Icn dan penandaan peranti/helaian data | Bahawa nilai kA yang dicetak adalah Icu IEC 60947-2 |
| IEC 60947-2 | Icu dan Ics pada voltan sebenar | Bahawa Icu sahaja menjamin perkhidmatan berterusan selepas kerosakan |
| Kedua-dua piawaian | Setiap kadaran di bawah rangka kerja ujiannya sendiri | Bahawa kadaran yang sama secara berangka boleh ditukar ganti |
| UL 489 atau piawaian Amerika Utara yang lain | Penarafan pemutusan dan pensijilan produk yang berkenaan | Bahawa Icu, Ics, atau Icn IEC ditukar satu-ke-satu kepada penarafan Amerika Utara |
Untuk perbandingan piawaian yang lebih lengkap, baca IEC 60898-1 vs IEC 60947-2. Untuk maksud label kA generik, gunakan panduan penarafan kA pemutus litar.
Mengapa Banyak MCB Tidak Menunjukkan Penandaan Icm Berasingan
Ketiadaan nombor arus pembuatan yang berasingan pada MCB IEC 60898-1 tidak bermakna tugas pembuatan diabaikan. Ini bermakna produk tersebut ditanda dan dipilih mengikut keperluan serta penarafan yang diisytiharkan bagi piawaian tersebut, yang kapasiti litar pintas utamanya untuk pengguna ialah Icn.
Tiga langkah berjaga-jaga dapat mengelakkan salah tafsir yang biasa berlaku:
- Jangan melabel semula Icn sebagai Icu atau Ics. Istilah-istilah tersebut tergolong dalam konteks piawaian yang berbeza melainkan produk tersebut juga diisytiharkan mengikut IEC 60947-2.
- Jangan membuat kesimpulan tentang satu pengganda Icm yang universal. Hubungan puncak bergantung pada syarat ujian piawaian dan data produk yang diisytiharkan.
- Jangan menambah faktor keselamatan generik untuk menampung kekurangan Icm. Tentukan arus litar pintas prospektif, kenal pasti kadaran dan voltan yang berkenaan, serta gunakan data pengilang yang disahkan atau maklumat penyelarasan yang telah diuji.
Bagi pemilihan MCB biasa, pemeriksaan utama adalah memastikan keupayaan litar pintas yang berkenaan tidak kurang daripada arus litar pintas prospektif di titik pemasangan, tertakluk kepada peraturan tempatan dan sebarang aturan perlindungan sandaran yang disahkan. Yang berasingan Panduan pemilihan MCB 6 kA lwn 10 kA menentukan keputusan praktikal tersebut.

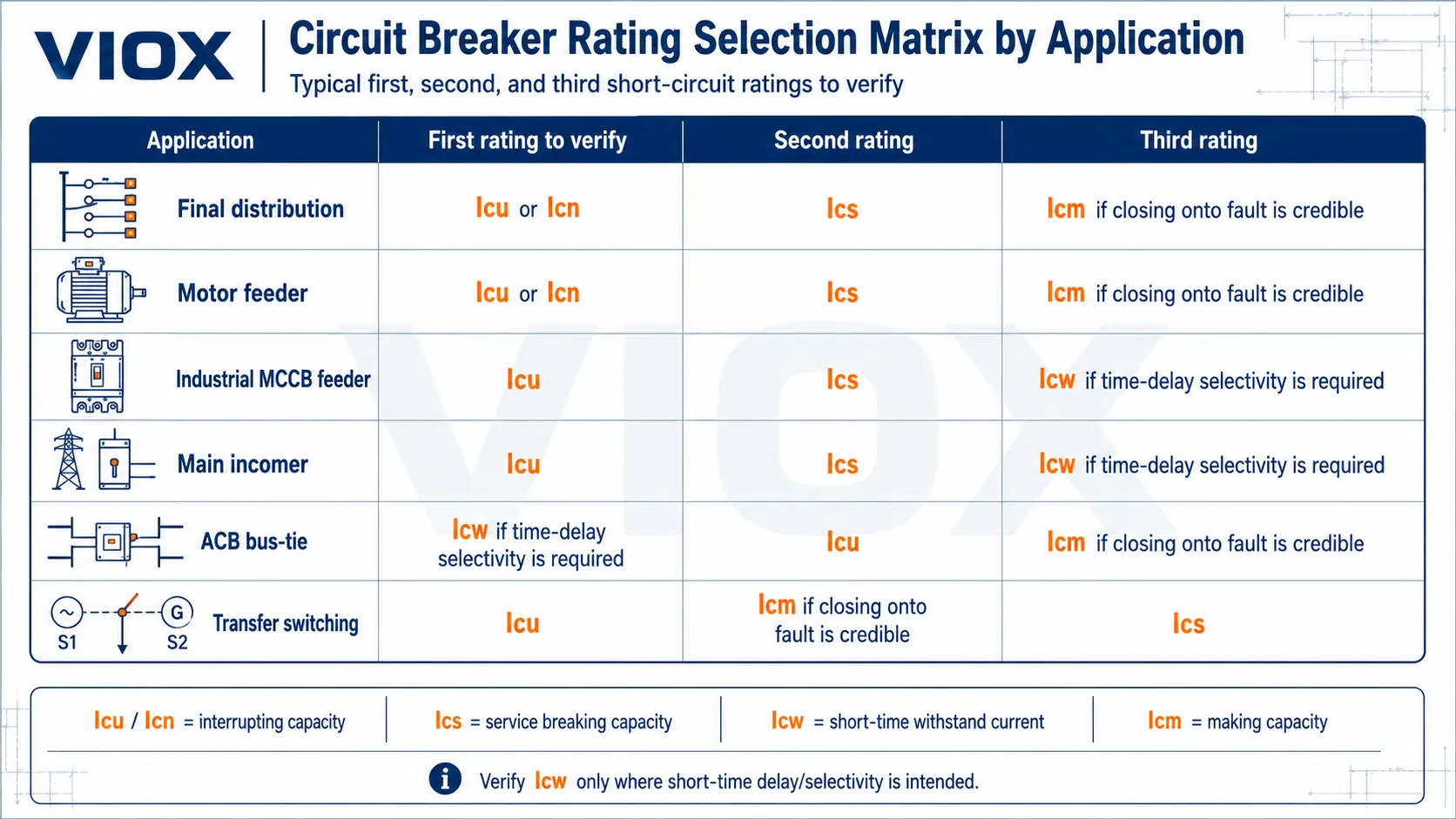

Lima Langkah Semakan Penarafan Pemutus Litar
Gunakan urutan ini semasa membaca helaian data MCB, MCCB, atau ACB.
1. Kenal pasti standard produk
Cari standard dan edisi tepat yang diisytiharkan oleh pengilang. Ini menentukan kosa kata penarafan dan rangka kerja ujian yang terpakai.
2. Padankan voltan terkadar
Keupayaan pemutusan boleh berubah mengikut voltan operasi. Bandingkan voltan sistem dengan lajur helaian data yang betul; jangan bawa nilai kA dari satu voltan ke voltan yang lain.
3. Bandingkan kadaran pemutusan yang betul dengan tahap kerosakan
Bagi peranti IEC 60898-1, semak Icn. Bagi peranti IEC 60947-2, semak Icu dan kemudian Ics. Arus litar pintas prospektif mestilah ditentukan untuk titik pemasangan sebenar.
4. Tambahkan pemeriksaan masa dan tugas puncak apabila sistem memerlukannya
Jika kelewatan selektif adalah disengajakan, sahkan Icw pada masa yang diperlukan. Jika penutupan pada kerosakan adalah munasabah, sahkan Icm. Jangan bandingkan nilai puncak dan RMS secara terus.
5. Sahkan data pemasangan dan penyelarasan yang tepat
Semak kutub, frekuensi, unit pelantik, aksesori, had kepungan atau pemasangan, serta jadual selektiviti atau lata yang diterbitkan oleh pengilang. Dua pemutus litar dengan kadaran yang mencukupi secara individu tidak secara automatik membentuk pasangan yang diselaraskan dan disahkan.
Dua Contoh Bacaan Kerja
Contoh 1: MCB Jenis Isi Rumah
MCB ditanda C20 dan 6000 dan diisytiharkan mengikut IEC 60898-1. C20 mengenal pasti ciri serta-merta jenis-C dan arus berkadar 20 A dalam sistem penandaan tersebut; 6000 menunjukkan keupayaan litar pintas 6 kA di bawah keadaan piawai yang dinyatakan. Jangan tulis semula penandaan 6 kA sebagai Icu IEC 60947-2 melainkan dokumentasi pengilang mengisytiharkan penarafan tersebut secara berasingan.
Sama ada 6 kA mencukupi atau tidak bergantung pada arus litar pintas prospektif di titik pemasangan sebenar. Label itu sahaja tidak dapat menjawab persoalan sistem tersebut.
Contoh 2: MCCB industri
Helaian data MCCB memberikan, pada voltan kendalian projek, Icu = 50 kA, Ics = 25 kA, dan Icw = 20 kA untuk 1 s. Baca ini sebagai tiga tugas yang berbeza:
- ia mempunyai kapasiti pemutusan muktamad 50 kA yang diisytiharkan;
- kapasiti pemutusan perkhidmatannya ialah 25 kA;
- ia mempunyai tugas tahan masa singkat 20 kA yang diisytiharkan selama 1 saat.
Jika kajian penyelarasan memerlukan pemutus litar hulu untuk membawa 24 kA selama 1 saat, Icw yang dinyatakan tidak memenuhi tugas tersebut walaupun Icu adalah 50 kA. Penyelesaiannya bukan dengan membandingkan Icu dengan arus lengah; pilih kombinasi pemutus litar/tetapan yang sesuai dan sahkan ia daripada data penyelarasan pengeluar.
Sering Bertanya Soalan-Soalan
Apakah perbezaan utama antara Icu dan Ics?
Icu ialah kapasiti pemutusan litar pintas muktamad. Ics ialah kapasiti pemutusan litar pintas perkhidmatan yang disahkan di bawah urutan ditetapkan yang berbeza dan pemeriksaan susulan. Icu menetapkan keupayaan gangguan muktamad; Ics menyediakan rujukan prestasi perkhidmatan yang lebih relevan pada tahap kerosakan yang diisytiharkan.
Apakah maksud Icw pada MCCB atau ACB?
Icw ialah arus tahan jangka masa pendek berkadar. Ia mesti dibaca sebagai arus berserta tempoh, seperti nilai kA yang diisytiharkan untuk 0.5 atau 1 saat. Ia penting apabila pemutus litar sengaja dilengahkan untuk tujuan selektiviti.
Adakah Icm sentiasa 2.2 kali ganda Icu?
Tidak. Jangan gunakan 2.2 sebagai penukaran universal. Hubungan tersebut bergantung kepada piawaian yang terpakai, keadaan ujian, faktor kuasa, julat kadaran, dan pengisytiharan produk.
Bolehkah saya membandingkan Icn dan Icu secara terus?
Bukan berdasarkan nombor semata-mata. Kedua-duanya berkaitan dengan gangguan litar pintas, tetapi IEC 60898-1 dan IEC 60947-2 menggunakan skop produk dan rangka kerja ujian yang berbeza. Bandingkan setiap kadaran hanya dalam piawaian, voltan, dan pengisytiharan produk yang menghasilkannya.
Bolehkah pemutus litar digunakan semula selepas mengganggu kerosakan pada Icu?
Jangan buat andaian sedemikian. Ikuti arahan pemeriksaan, pengujian, penyenggaraan, dan penggantian daripada pengilang selepas litar pintas yang teruk. Ics ialah kadaran prestasi perkhidmatan yang lebih relevan, namun ia bukan kebenaran untuk mengabaikan penilaian selepas kerosakan.
Sumber
- IEC 60947-2:2024 — Suis voltan rendah dan gear kawalan, Bahagian 2: Pemutus litar
- IEC 60898-1:2015+A1:2019 — Pemutus litar untuk perlindungan arus lebih bagi pemasangan isi rumah dan yang seumpamanya
- Schneider Electric — Keupayaan pemutusan servis (Ics)
- Schneider Electric — Arus tahan jangka masa pendek terkadar (Icw)
Untuk penilaian produk selepas piawaian dan tugas kerosakan ditentukan, lihat rangkaian VIOX MCCB atau hubungi [email protected] dengan voltan sistem, arus litar pintas prospektif, Ics yang diperlukan, dan sebarang tugas kelewatan masa pendek.
