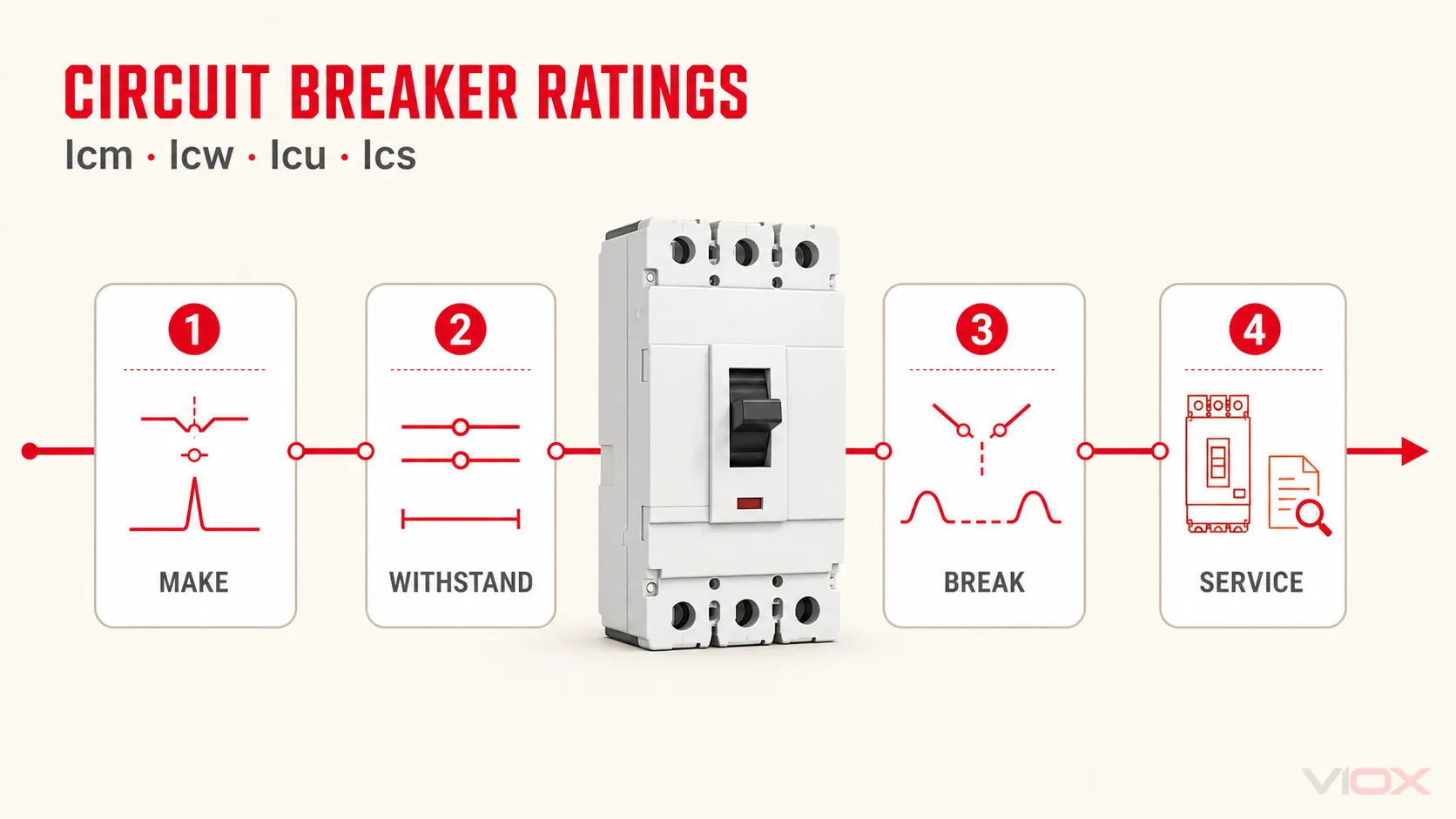

پاسخ مستقیم: Icu، Ics، Icw و Icm چیستند؟
Icu، Ics، Icw و Icm درجهبندیهای عملکرد اتصال کوتاه برای کلیدهای اتوماتیک فشار ضعیف هستند، بهویژه طبق استاندارد صنعتی IEC 60947-2 برای کلیدهای اتوماتیک. این موارد وظایف مختلف در شرایط خطا را توصیف میکنند:
| رتبهبندی | Full name | پاسخ به چه سوالی است | واحد اندازهگیری معمول |
|---|---|---|---|
| Icu | Rated ultimate short-circuit breaking capacity | حداکثر جریان اتصال کوتاهی که کلید میتواند در شرایط تست نهایی قطع کند چقدر است؟ | کیلوآمپر RMS |
| Ics | Rated service short-circuit breaking capacity | عملکرد سرویس پس از قطع جریان اتصال کوتاه در چه جریانی تایید میشود؟ | کیلوآمپر RMS یا درصدی از Icu |
| Icw | جریان قابل تحمل اتصال کوتاه نامی | یک کلید اتوماتیک (MCCB) با دستهبندی انتخابی B، چه مقدار جریان اتصال کوتاه را میتواند برای یک زمان تاخیر مشخص تحمل کند؟ | کیلوآمپر RMS / زمان |
| Icm | ظرفیت وصل اتصال کوتاه نامی | کلید تحت شرایط مشخص، قادر به وصل بر روی چه جریان پیک اتصال کوتاهی است؟ | کیلوآمپر پیک |
در انتخاب عملی،, مقدار Icu باید با جریان اتصال کوتاه احتمالی در نقطه نصب برابر یا بیشتر از آن باشد. مقدار Ics زمانی اهمیت دارد که تداوم سرویسدهی پس از خطا مد نظر باشد. مقدار Icw برای هماهنگی حفاظتی (Selective Coordination) با تأخیر زمانی عمدی اهمیت دارد. مقدار Icm زمانی اهمیت دارد که کلید ممکن است بر روی یک خطای موجود بسته شود.
اگر در حال مقایسه مشخصات کلیدهای مینیاتوری (MCB) هستید، مانند 6000, 10000, ۶ کیلوآمپر، یا ۱۰ کیلوآمپر, ، این صفحه را به همراه ... مطالعه کنید. ظرفیت قطع MCB: ۶ کیلوآمپر در مقابل ۱۰ کیلوآمپر.
نکات کلیدی
- Icu کفِ ایمنی است. این مقدار اثبات میکند که کلید میتواند یک رویداد اتصال کوتاه شدید تعریفشده را تحت شرایط ظرفیت قطع نهایی قطع کند، اما نباید به عنوان تضمینی برای تداوم سرویسدهی در نظر گرفته شود.
- Ics رتبه قابلیت اطمینان است. این مقدار معمولاً به صورت درصدی از Icu بیان میشود، مانند ۲۵٪، ۵۰٪، ۷۵٪ یا ۱۰۰٪، و برای تابلوهای صنعتی که ممکن است کلید پس از وقوع خطا نیاز به باقی ماندن در وضعیت بهرهبرداری داشته باشد، حیاتی است.
- مقدار Icw تنها زمانی اهمیت دارد که انتخابگری با تأخیر زمانی کوتاه (Short-time delay selectivity) بخشی از طراحی باشد. کلیدهای دسته B مقدار Icw را اعلام میکنند؛ در حالی که بسیاری از کلیدهای مینیاتوری (MCB) دسته A و کلیدهای اتوماتیک (MCCB) استاندارد، این کار را انجام نمیدهند.
- مقدار Icm یک ظرفیت وصل پیک (اوج) است. این مقدار از نوع مقادیر Icu یا Ics نیست که مقادیر قطع RMS هستند.
- اولویتبندی صحیح ظرفیتها به نقش کلید بستگی دارد. کلیدهای نهایی مدار، فیدرهای موتوری، کلیدهای ورودی اصلی، کوپلر باس و کلیدهای انتقال، فشارهای یکسانی را بر روی یک ظرفیت خاص وارد نمیکنند.
چرا استاندارد IEC 60947-2 از چهار ظرفیت اتصال کوتاه استفاده میکند
یک کلید مینیاتوری (MCB) یا کلید اتوماتیک (MCCB) در هنگام بروز خطا، بیش از یک وظیفه بر عهده دارد. این کلید ممکن است نیاز داشته باشد که:
- جریان اتصال کوتاه موجود را قطع کند
- پس از رفع خطا، همچنان قابل استفاده باقی بماند
- جریان خطا را برای مدت کوتاهی تحمل کند تا تجهیز پاییندست زودتر عمل کرده و مدار را قطع کند
- در مداری که از قبل دارای خطاست، بسته شود (وصل مجدد روی خطا)
این وظایف به بخشهای مختلف کلید فشار وارد میکنند: کنتاکتها، شاخکهای جرقه، محفظه جرقهگیر، مکانیزم تریپ، عایق بدنه، ترمینالها و مکانیزم عملکرد. یک عدد واحد برای جریان اتصال کوتاه نمیتواند تمام این رفتارها را توصیف کند. به همین دلیل است که استاندارد IEC 60947-2 بحث را به موارد زیر تفکیک میکند: Icu، Ics، Icw و Icm.
این تفکیک بهویژه برای موارد زیر حائز اهمیت است: قطع کننده های مدار قاب دار, کلیدهای هوایی، تابلوهای OEM و تابلوهای توزیع صنعتی که در آنها عملکرد اتصال کوتاه و تداوم سرویسدهی هر دو حائز اهمیت هستند.
Icu در کلید اتوماتیک چیست؟
Icu همان ظرفیت نهایی قطع اتصال کوتاه نامی است. این مقدار، حداکثر جریان اتصال کوتاه احتمالی است که یک کلید اتوماتیک میتواند در ولتاژ کاری نامی مشخص و تحت شرایط آزمون استاندارد IEC 60947-2 قطع کند.
به زبان ساده، Icu به این پرسش پاسخ میدهد:
آیا این کلید میتواند بدترین حالت جریان اتصال کوتاه موجود در این نقطه از تأسیسات را بهطور ایمن قطع کند؟
برای مثال، اگر جریان اتصال کوتاه احتمالی در یک تابلو برق ۳۸ کیلوآمپر باشد، کلیدی با Icu برابر ۲۵ کیلوآمپر در آن نقطه مناسب نیست. کلیدی با Icu برابر ۵۰ کیلوآمپر ممکن است از نظر قطع نهایی مناسب باشد، مشروط بر اینکه مقدار ۵۰ کیلوآمپر در ولتاژ، فرکانس، پیکربندی قطبها و شرایط نصب واقعی اعمال شود.
Icu به معنای تضمین قابلیت استفاده مجدد نیست.
Icu اغلب به اشتباه به این صورت تفسیر میشود که “کلید میتواند این خطا را قطع کرده و بلافاصله به سرویس عادی بازگردد.” این برداشت صحیحی از آن نیست.
Icu نشاندهنده ظرفیت نهایی قطع اتصال کوتاه است. پس از یک خطای شدید در نزدیکی سطح Icu، ممکن است کلید طبق دستورالعمل سازنده و رویههای نگهداری سایت، نیاز به بازرسی، تست، سرویس یا تعویض داشته باشد. کلید وظیفه حفاظتی خود را انجام داده است، اما قابلیت استفاده مجدد پیام اصلی Icu نیست.
به همین دلیل است که مشخصات فنی صنعتی به ندرت تنها به Icu بسنده میکنند. آنها همچنین موارد زیر را بررسی میکنند: Ics.
Ics چیست و چرا با Icu متفاوت است؟
Ics ظرفیت نامی قطع اتصال کوتاه در شرایط سرویس است. این پارامتر نشاندهنده سطح جریان اتصال کوتاهی است که کلید برای عملکرد در شرایط سرویس پس از قطع خطا، تحت تست قرار میگیرد.
در بسیاری از دیتاشیتهای استاندارد IEC 60947-2، مقدار Ics به صورت درصدی از Icu بیان میشود:
| علامتگذاری روی دیتاشیت | نحوه خواندن آن |
|---|---|
| Icu = 50 kA, Ics = 25 kA | مقدار Ics برابر با 50 درصد Icu است |
| Icu = 50 kA, Ics = 37.5 kA | مقدار Ics برابر با 75 درصد Icu است |
| Icu = 50 kA, Ics = 50 kA | مقدار Ics برابر با 100 درصد Icu است |
تفاوت اصلی ساده است:
پارامتر Icu نشان میدهد که آیا کلید میتواند حداکثر جریان خطا را قطع کند یا خیر. پارامتر Ics نشان میدهد که آیا عملکرد سرویسدهی کلید در یک سطح خطای مشخص تأیید شده است یا خیر.
نقطه کور Ics
رایجترین خطای انتخاب، برگزیدن یک کلید به دلیل بالا بودن مقدار Icu و نادیده گرفتن Ics است.
مثال: کلیدی با مشخصات زیر Icu = 100 kA و Ics = 25% Icu دارای ظرفیت قطع اتصال کوتاه سرویس ۲۵ کیلوآمپر است. اگر این کلید روی باسباری نصب شود که جریان اتصال کوتاه احتمالی آن بسیار بیشتر از ۲۵ کیلوآمپر باشد، کلید ممکن است همچنان یک خطای شدید را در محدوده Icu خود قطع کند، اما طراح نباید فرض کند که کلید پس از آن برای ادامه سرویسدهی مناسب باقی میماند.
در بسیاری از پروژههای صنعتی، هزینه اضافی برای یک رتبه Ics بالاتر معمولاً در مقایسه با هزینههای توقف تولید، نیروی کار برای تعویض، بازرسی پس از خطا یا تأخیر در راهاندازی مجدد ناچیز است. این بدان معنا نیست که هر مدار به Ics برابر با ۱۰۰٪ Icu نیاز دارد، بلکه به این معناست که Ics باید بهصورت آگاهانه تعیین شود.
زمانی که مقدار Ics اهمیت حیاتی دارد
مقدار بالای Ics، که بسته به الزامات پروژه و خانواده کلید اتوماتیک اغلب ۷۵٪ یا ۱۰۰٪ مقدار Icu است، در موارد زیر اولویت دارد:
- تابلوهای توزیع اصلی
- کارخانههای فرآیندی و خطوط تولید
- مراکز داده و زیرساختهای حیاتی
- بیمارستانها و سیستمهای برق اضطراری
- تجهیزات OEM که دسترسی برای تعویض در آنها دشوار است
- تابلوهای صادراتی که در مشخصات فنی کاربر نهایی، تداوم سرویسدهی بالا الزامی است
برای مدارهای نهایی با حساسیت کمتر، اگر استراتژی حفاظتی به گونهای باشد که کلید پس از یک خطای بزرگ به عنوان یک قطعه حفاظتی قابل تعویض در نظر گرفته شود، نسبت Ics پایینتر ممکن است قابل قبول باشد.
برای زمینه انتخاب استاندارد، مراجعه کنید به مقایسه استاندارد IEC 60898-1 با IEC 60947-2 برای کلیدهای مینیاتوری (MCB).
Icw در هماهنگی (سلکتیویتی) کلیدهای اتوماتیک چیست؟
Icw جریان نامی قابل تحمل کوتاه مدت است. این مقدار، جریان اتصال کوتاه RMS است که یک کلید میتواند در شرایط تعیینشده و برای مدت زمان کوتاه مشخصی، بدون آسیبدیدگی تحمل کند.
دلیل وجود Icw عبارت است از هماهنگی انتخابی. در یک سیستم هماهنگ (سلکتیو)، کلید بالادست ممکن است عمداً در قطع کردن تأخیر ایجاد کند تا کلید پاییندست که به محل خطا نزدیکتر است، زودتر عمل کند. در طول این تأخیر، کلید بالادست بسته میماند و جریان خطا را از خود عبور میدهد.
اگر کلید بالادست نتواند آن جریان را برای مدت زمان تأخیر انتخابشده تحمل کند، طرح هماهنگی (سلکتیویتی) معتبر نخواهد بود.
کلیدهای اتوماتیک دسته A در مقابل دسته B
استاندارد IEC 60947-2 کلیدهای اتوماتیک را بر اساس دستهبندی انتخابی تفکیک میکند:
| دستهبندی انتخابی (Selectivity category) | رفتار تأخیر زمانی کوتاه | اهمیت جریان تحمل کوتاهمدت (Icw) | مثالهای معمولی |
|---|---|---|---|
| دسته A | عدم وجود تأخیر زمانی عمدی برای انتخابی بودن در برابر اتصال کوتاه | جریان Icw معمولاً به عنوان یک مشخصه انتخابی اعلام نمیشود | بسیاری از کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک کمپکت (MCCB) استاندارد |
| دسته B | طراحیشده برای ایجاد هماهنگی حفاظتی (Selectivity) از طریق فراهم کردن جریان تحمل کوتاهمدت و تأخیر زمانی مربوطه | مقدار Icw یک مشخصه کلیدی است | کلیدهای هوایی (ACB) و برخی کلیدهای اتوماتیک کمپکت (MCCB) سنگین |
این نکته برای سئو و دقت مهندسی حائز اهمیت است: هر کلید اتوماتیک مطابق با استاندارد IEC 60947-2 لزوماً دارای مقدار Icw نیست. اگر یک کلید فاقد مقدار Icw باشد، ممکن است صرفاً یک کلید رده A باشد و نه محصولی با “اطلاعات ناقص”.”
نحوه خواندن صحیح Icw
مقدار Icw باید همیشه همراه با مدت زمان آن خوانده شود:
| نمونه نشانهگذاری | معنی |
|---|---|
| Icw = 20 kA / 0.5 s | کلید میتواند جریان 20 کیلوآمپر را به مدت 0.5 ثانیه تحت شرایط مشخص تحمل کند |
| Icw = 50 kA / 1 s | کلید میتواند جریان 50 کیلوآمپر را به مدت 1 ثانیه تحت شرایط مشخص تحمل کند |
| Icw = 65 kA / 3 s | کلید میتواند جریان 65 کیلوآمپر را به مدت 3 ثانیه تحت شرایط مشخص تحمل کند |
مقادیر Icw را بدون در نظر گرفتن زمان با یکدیگر مقایسه نکنید. عملکرد ۵۰ کیلوآمپر برای ۰.۵ ثانیه با ۵۰ کیلوآمپر برای ۱ ثانیه یکسان نیست.
برای هماهنگی حفاظتی، مقدار Icw باید همراه با تنظیمات واحد تریپ (trip-unit) مانند آستانههای تأخیری بلندمدت، کوتاهمدت و لحظهای بررسی شود. راهنمای مربوطه در تنظیمات واحد تریپ کلیدهای اتوماتیک کمپکت (MCCB) این تنظیمات را با جزئیات بیشتری توضیح میدهد.
ظرفیت وصل اتصال کوتاه (Icm) چیست؟
Icm همان ظرفیت نامی وصل اتصال کوتاه است. این مقدار، بالاترین جریان پیک لحظهای است که یک کلید میتواند در ولتاژ نامی و تحت شرایط اتصال کوتاه مشخص، برقرار یا وصل کند.
بستن کلید روی خطا میتواند از نظر مکانیکی بسیار شدیدتر از حد انتظار بسیاری از کاربران باشد. در طول یک اتصال کوتاه نامتقارن، اولین پیک جریان ممکن است بسیار بالاتر از جریان اتصال کوتاه احتمالی RMS باشد. این پیک، نیروهای الکترودینامیکی شدیدی ایجاد میکند که میتواند به کنتاکتها، ضامنها، فنرها، هادیها و بدنه کلید فشار وارد کند.
مقدار Icm بهویژه برای موارد زیر حائز اهمیت است:
- طرحهای انتقال خودکار (ATS)
- کلیدهای اتصال باس (Bus-tie) و کوپلر باس (Bus-coupler)
- وصل مجدد از راه دور
- بازیابی اتصال ژنراتور به شبکه سراسری
- کلیدهای ورودی که ممکن است پس از وقوع خطا و پیش از رفع آن در پاییندست، بسته شوند
جدول ضریب k برای Icm
طبق استاندارد IEC 60947-2، مقدار AC Icm با استفاده از یک ضریب استاندارد شده به Icu مرتبط میشود k, ، که به ضریب توان تست اتصال کوتاه بستگی دارد. مراجع مهندسی عمومی معمولاً این رابطه را به این صورت خلاصه میکنند:
Icm = k × Icu| محدوده Icu | ضریب توان تست cosφ | رابطه Icm |
|---|---|---|
| 6 kA < Icu ≤ 10 kA | 0.5 | Icm = 1.7 × Icu |
| 10 kA < Icu ≤ 20 kA | 0.3 | Icm = 2.0 × Icu |
| 20 kA < Icu ≤ 50 kA | 0.25 | Icm = 2.1 × Icu |
| 50 kA ≤ Icu | 0.2 | Icm = 2.2 × Icu |
مثال: اگر یک کلید اتوماتیک AC دارای Icu = 100 kA, باشد، رابطه ظرفیت وصل مربوطه معمولاً به صورت زیر نمایش داده میشود Icm = 220 kA پیک.
Icm = 2.2 × 100 kA = 220 kA پیک

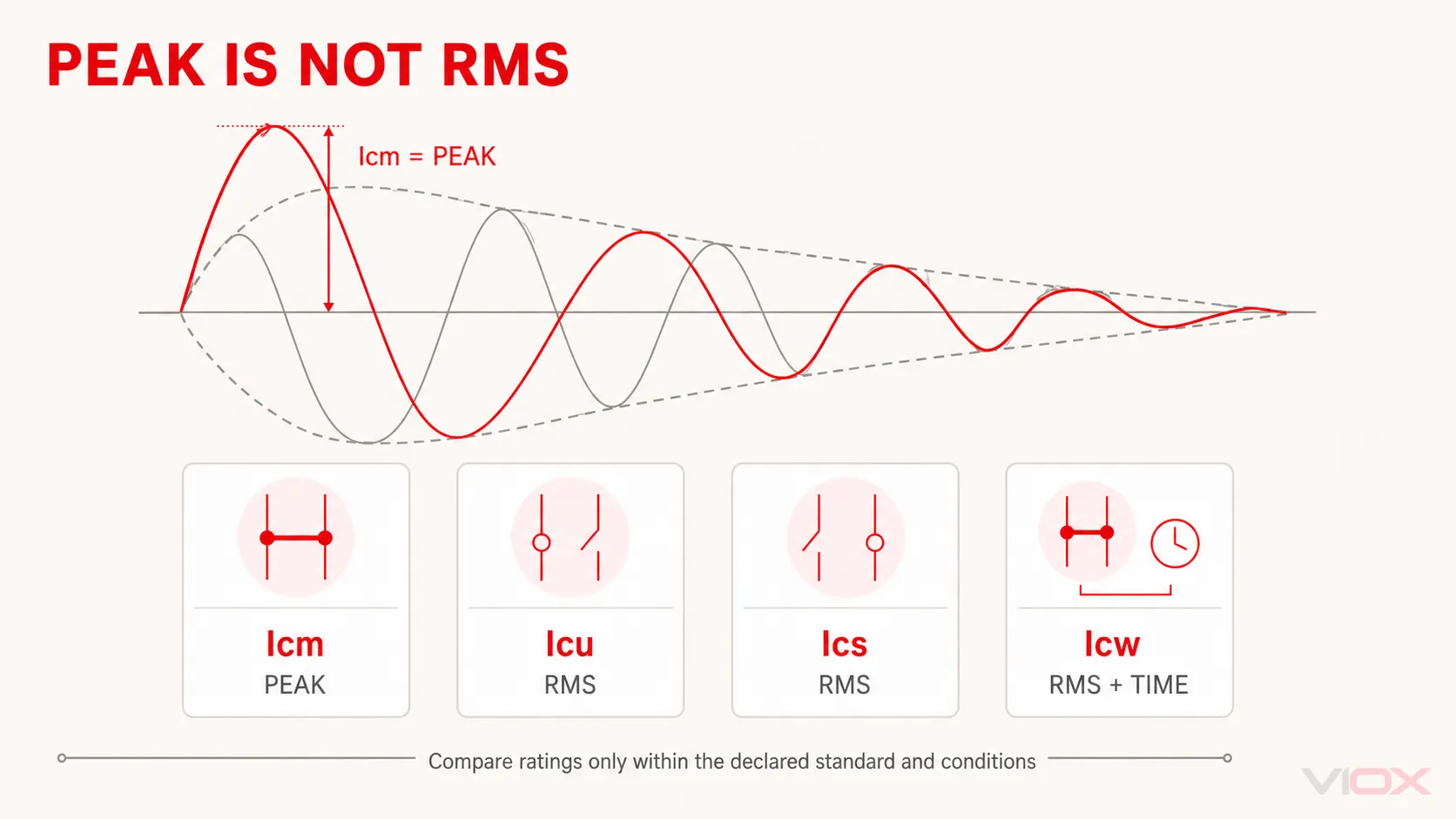

نکته حیاتی: Icm یک مقدار پیک است. Icu و Ics مقادیر قطع RMS هستند. آنها را به گونهای که انگار از یک نوع جریان هستند، با هم مقایسه نکنید.
هر چهار نرخ در کنار یکدیگر
| رتبهبندی | نام کوتاه | نوع فعلی | وظیفه اصلی | معمولاً برای ... اعلام میشود |
|---|---|---|---|---|
| Icu | ظرفیت قطع نهایی | مقدار مؤثر (RMS) | حداکثر قطع جریان اتصال کوتاه | کلیدهای اتوماتیک مطابق استاندارد IEC 60947-2 |
| Ics | ظرفیت قطع سرویس | مقدار مؤثر (RMS) یا درصدی از Icu | عملکرد سرویس پس از قطع جریان | کلیدهای اتوماتیک مطابق استاندارد IEC 60947-2 |
| Icw | جریان قابل تحمل کوتاهمدت | مقدار موثر (RMS) / زمان | تحمل در طول تاخیر عمدی | کلیدهای اتوماتیک دسته B |
| Icm | دستگاه سوئیچینگ اصلی در اکثر RMUها است که قادر به ایجاد و قطع مدارها در شرایط بار عادی است. برخلاف جداکنندههای ساده، کلیدهای قطع بار میتوانند جریانهای بار را قطع کنند (معمولاً تا 630A) اما برای قطع جریانهای خطا طراحی نشدهاند. | مقدار پیک (اوج) | وصل روی اتصال کوتاه | کلیدهای اتوماتیک که ظرفیت وصل آنها مشخص شده است |
این جدول همچنین توضیح میدهد که چرا یک برگه داده ممکن است همه مقادیر را به یک اندازه نشان ندهد. Icu و Ics برای انتخاب کلیدهای صنعتی حیاتی هستند. زمانی که از کلید برای انتخابگری با تأخیر زمانی کوتاه استفاده میشود، Icw اهمیت محوری پیدا میکند. زمانی که بستن کلید روی یک خطا یک شرایط عملیاتی واقعی باشد، Icm اهمیت پیدا میکند.

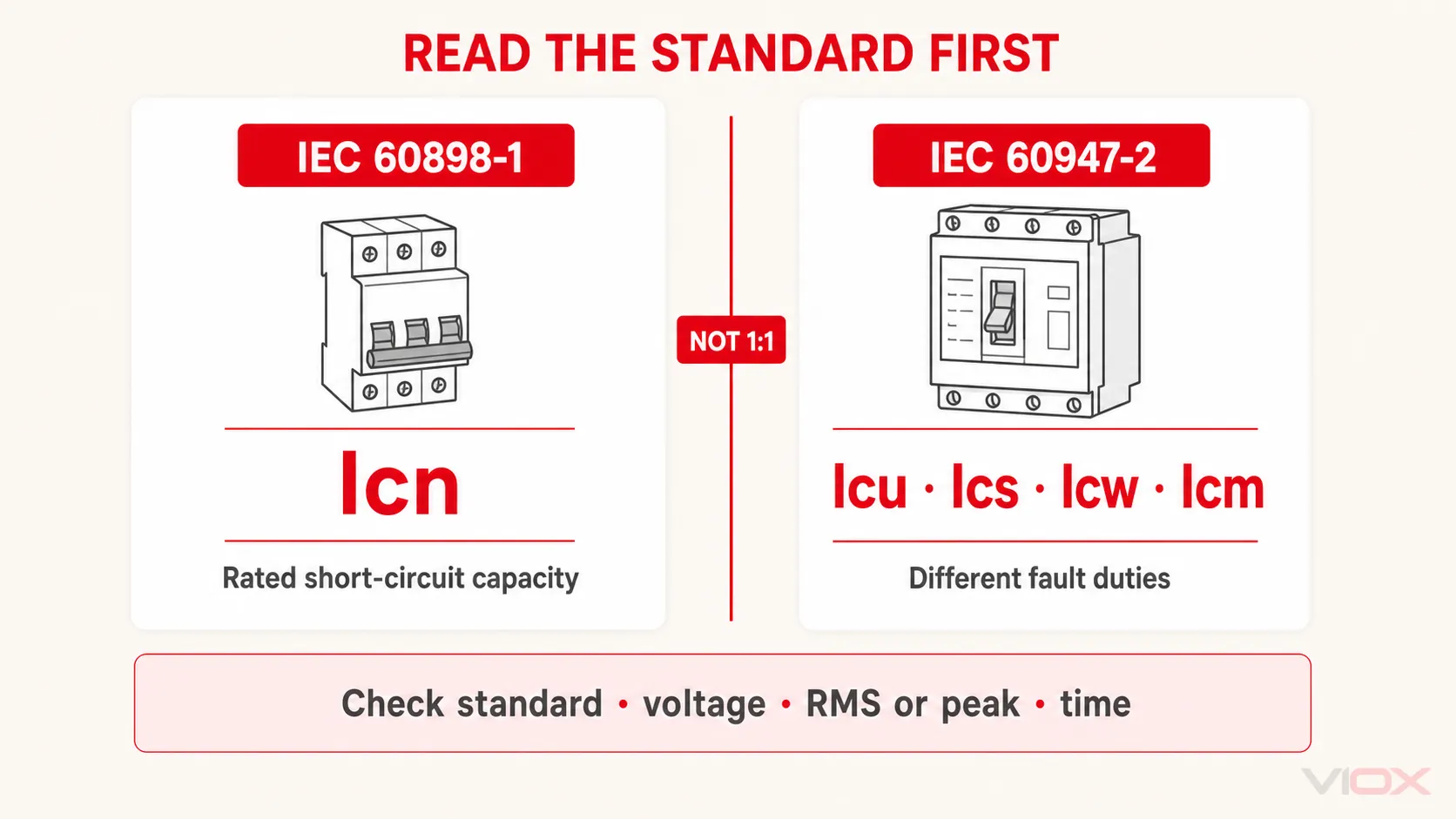

تفاوت Icn، Icu و Ics: چرا علائم روی MCBها متفاوت به نظر میرسند
بسیاری از کاربران پس از خواندن علائم روی MCBها به این موضوع میرسند. این سردرگمی قابل درک است زیرا استانداردهای مختلف از اصطلاحات متفاوتی استفاده میکنند.
| Standard context | اصطلاح رایج اتصال کوتاه | زمینه معمول محصول |
|---|---|---|
| IEC 60898-1 | Icn, rated short-circuit capacity | MCBهای خانگی و مشابه |
| IEC 60947-2 | Icu و Ics | MCBهای صنعتی، MCCBها، ACBها و کاربردهای تابلو برق |
| استاندارد UL / رویه آمریکای شمالی | ظرفیت قطع، AIR، و زمینه SCCR | کلیدهای مینیاتوری، تابلوهای توزیع و تابلوهای کنترل صنعتی دارای تاییدیه UL |
یک کلید مینیاتوری (MCB) با علامتگذاری C20 6000 ممکن است از علامتگذاری اتصال کوتاه مطابق با استاندارد IEC 60898-1 استفاده کند. یک دیتاشیت صنعتی ممکن است آن را تحت Icu و Ics استاندارد IEC 60947-2 فهرست کند. اینها مفاهیم مرتبطی هستند، اما برچسبهای قابل جایگزینی با یکدیگر نیستند.
اگر پروژه شما شامل انتخاب کلید مینیاتوری (MCB) است، از راهنمای انتخاب MCB برای تصمیمگیری در مورد منحنی قطع، جریان نامی، تعداد پل و قدرت قطع استفاده کنید.
IEC 60947-2 در مقابل UL 489: رتبهبندیها را به صورت یکبهیک معادلسازی نکنید
در پروژههای فرامرزی، وسوسهانگیز است که Icu استاندارد IEC را با ظرفیت قطع (Interrupting Rating) یا AIR استاندارد UL یکسان در نظر بگیرید. این کار پرخطر است.
این مفاهیم همپوشانی دارند زیرا هر دو توانایی قطع جریان اتصال کوتاه را توصیف میکنند. اما استانداردهای IEC و UL از چارچوبهای آزمون، علائم، فرضیات ولتاژ بازیابی و زمینههای گواهینامه متفاوتی استفاده میکنند. یک کلید اتوماتیک با یک رتبه قطع UL مشخص، لزوماً با کلیدی که همان مقدار عددی Icu در استاندارد IEC را دارد، معادل نیست.
برای تابلوهای صادراتی و پروژههای چندملیتی:
- استاندارد مورد نیاز پروژه را مشخص کنید
- گواهینامههای مربوط به مدل و رتبه دقیق را درخواست کنید
- رتبههای اتصال کوتاه مخصوص ولتاژ را تایید کنید
- بدون بررسی مهندسی، رتبههای IEC و UL را به صورت عددی یکبهیک جایگزین نکنید
برای اصطلاحات خاص ایالات متحده، به راهنمای VIOX مراجعه کنید استانداردهای کلیدهای اتوماتیک فشار ضعیف در ایالات متحده.
کدام درجهبندی (Rating) بر اساس کاربرد اهمیت بیشتری دارد؟
| کاربرد | اولین درجهبندی برای بررسی | دومین درجهبندی برای بررسی | سومین درجهبندی برای بررسی | یادداشت |
|---|---|---|---|---|
| توزیع نهایی / مدار انشعابی | Icu یا Icn | Ics، در صورتی که استاندارد IEC 60947-2 اعمال شود | جریان نامی و منحنی قطع | Icw معمولاً بخشی از انتخاب مدار نهایی معمولی نیست |
| فیدر موتور | Icu | Ics | Icm، در صورتی که احتمال بستن کلید روی اتصال کوتاه وجود داشته باشد | همچنین جریان راهاندازی موتور و هماهنگی با کنتاکتور/رله اضافه بار بررسی شود |
| فیدر MCCB صنعتی | Icu | Ics | تنظیمات واحد تریپ (Trip-unit) | مقدار بالای Ics باعث افزایش اطمینان از عملکرد تجهیز پس از وقوع خطا میشود |
| ورودی اصلی (Main incomer) | Icu | Ics | مقدار Icw، در صورتی که هماهنگی زمانی (Selectivity) مورد نیاز باشد | اغلب نیازمند مطالعه هماهنگی حفاظتی است |
| کلید هوایی (ACB) به عنوان ورودی یا کوپلر (Bus-tie) | Icw | Icu/Ics | Icm | هماهنگی حفاظتی و ظرفیت وصل تحت اتصال کوتاه اهمیت محوری دارند |
| انتقال بار / سوئیچینگ خودکار منابع | Icm | Icu | Ics | وصل کلید بر روی خطای موجود در پاییندست، یک سناریوی واقعی است |
ترتیب بررسی تغییر میکند زیرا وظیفه کلید تغییر مییابد. یک کلید شاخهای عمدتاً به رفتار قطع و تریپ صحیح نیاز دارد. یک کلید ورودی اصلی ممکن است به تأخیر نیاز داشته باشد. یک کلید انتقال ممکن است نیاز داشته باشد که روی یک وضعیت نامشخص در پاییندست بسته شود.

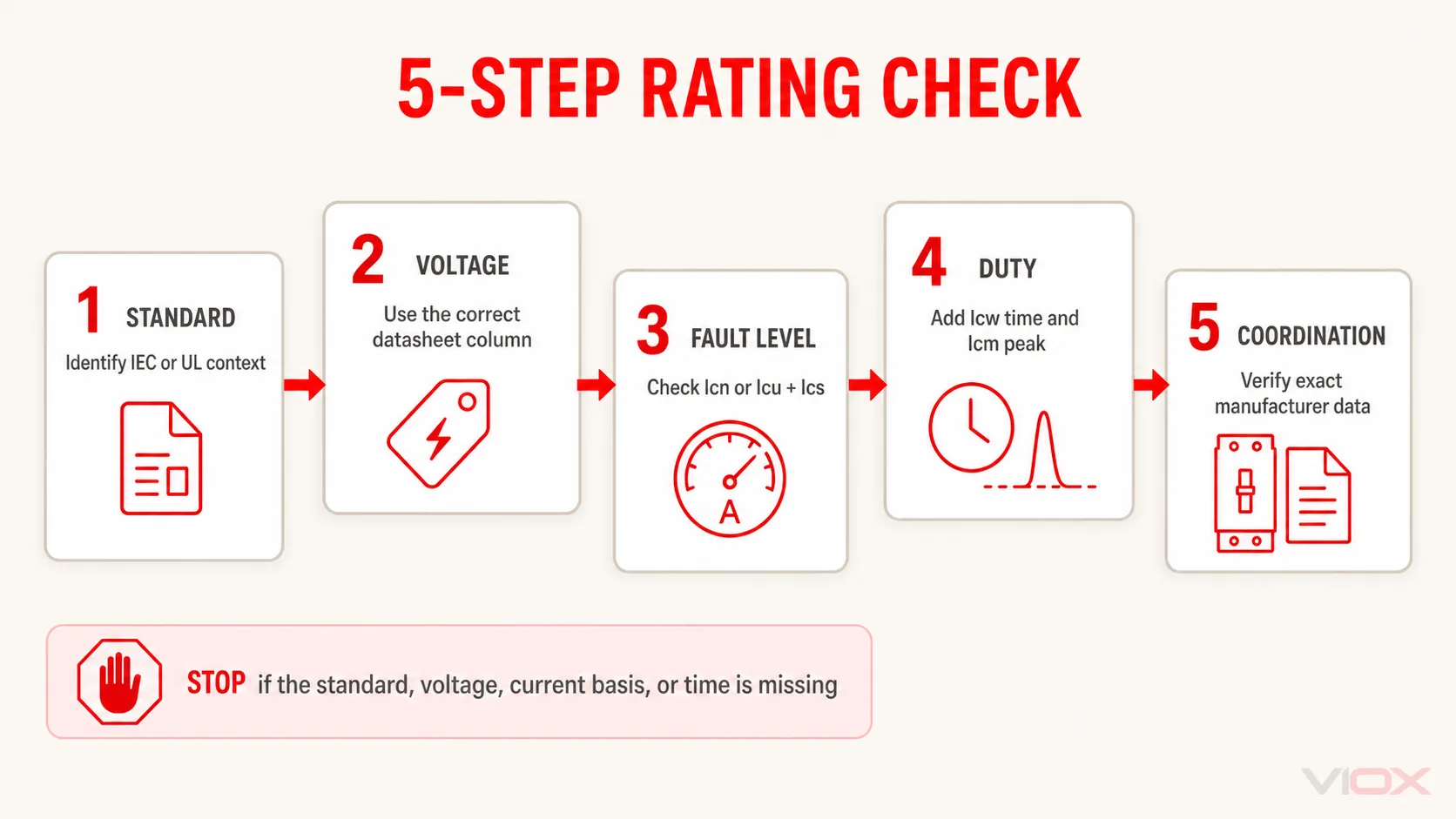

بررسی کامل کفایت برای Icu، Ics، Icw و Icm
قبل از تأیید یک کلید برای تابلوهای صنعتی از این توالی استفاده کنید:
- جریان اتصال کوتاه احتمالی را در نقطه نصب محاسبه کنید. امپدانس ترانسفورماتور، امپدانس کابل، سهم منبع بالادست و تغییرات آتی سیستم را در صورت لزوم لحاظ کنید.
- مقدار Icu یا Icn را با سطح خطای محاسبهشده مطابقت دهید. درجهبندی باید در ولتاژ واقعی و شرایط استاندارد اعمال شود.
- در صورت لزوم، حاشیه اطمینان مهندسی لحاظ کنید. حاشیه ۱۰ تا ۲۰ درصدی یک رویه طراحی رایج در برخی پروژهها است، اما این یک تصمیم مهندسی است، نه یک قانون جهانی IEC.
- مقدار Ics را برای تداوم سرویسدهی بررسی کنید. اگر زمان کارکرد (Uptime) اهمیت دارد، انتخاب را تنها بر اساس Icu انجام ندهید.
- اگر از تأخیر زمانی عمدی استفاده میشود، مقدار Icw را بررسی کنید. جریان و زمان Icw باید با مطالعه انتخابگری (Selectivity) مطابقت داشته باشد.
- اگر احتمال بستن کلید روی خطا وجود دارد، مقدار Icm را بررسی کنید. این موضوع برای کلیدهای ورودی، کوپلرها، سیستمهای انتقال و کلیدزنی از راه دور حائز اهمیت است.
- دادههای هماهنگی سازنده را بررسی کنید. حفاظت پشتیبان، آبشاری و انتخابگری باید بر اساس جداول هماهنگی تستشده یا منتشرشده باشد، نه بر اساس فرضیات.
برای خواندن اطلاعات پلاک مشخصات، راهنمای پلاک مشخصات MCCB گام منطقی بعدی است.
اشتباهات رایج هنگام خواندن Icu، Ics، Icw و Icm
اشتباه ۱: در نظر گرفتن Icu به عنوان تنها ظرفیت قطع مهم
Icu ضروری است، اما قابلیت اطمینان صنعتی اغلب به Ics بستگی دارد. کلیدی که فقط بر اساس Icu انتخاب شده باشد ممکن است خطا را قطع کند، اما همچنان پیش از بازگشت ایمن به مدار، نیاز به بازرسی یا تعویض داشته باشد.
اشتباه ۲: فرض اینکه Ics همیشه با Icu برابر است
Ics میتواند با Icu برابر باشد، اما بسته به نوع کلید ممکن است ۲۵٪، ۵۰٪ یا ۷۵٪ مقدار Icu باشد. همیشه ردیف مربوطه در دیتاشیت را مطالعه کنید.
اشتباه ۳: انتظار داشتن اینکه همه کلیدها دارای Icw باشند
بسیاری از کلیدهای دستهبندی A مقدار Icw را اعلام نمیکنند، زیرا برای هماهنگی حفاظتی با تأخیر زمانی عمدی طراحی نشدهاند. اگر طرح حفاظتی شما به تأخیر زمانی نیاز دارد، از یک کلید دستهبندی B با مقدار Icw مناسب استفاده کنید.
اشتباه ۴: مقایسه Icm با Icu به گونهای که گویی هر دو مقادیر RMS هستند
Icm جریان پیک (اوج) است. Icu جریان قطع RMS است. بزرگتر بودن عدد Icm به این معنی نیست که نسخه بزرگتری از Icu است.
اشتباه ۵: نادیده گرفتن ولتاژ مرتبط با درجهبندی
درجهبندیهای اتصال کوتاه وابسته به ولتاژ هستند. یک کلید ممکن است مقادیر Icu/Ics متفاوتی در ولتاژهای کاری نامی مختلف داشته باشد. همیشه درجهبندی، ولتاژ، پیکربندی پلها و استاندارد مربوطه را با هم بررسی کنید.
اشتباه ۶: ترکیب اصطلاحات IEC و UL بدون بازبینی
کمیسیون مستقل انتخابات Icu/Ics/Icw/Icm اصطلاحات فنی و ظرفیتهای قطع UL معادل یکبهیک نیستند. پروژههای صادراتی به گواهینامه و برگه اطلاعات (دیتاشیت) صحیح برای بازار هدف نیاز دارند.
سوالات متداول
تفاوت بین Icu و Ics چیست؟
Icu ظرفیت نهایی قطع اتصال کوتاه نامی است. این مقدار نشاندهنده حداکثر جریان اتصال کوتاهی است که کلید میتواند تحت شرایط آزمون نهایی قطع کند. Ics ظرفیت سرویس قطع اتصال کوتاه نامی است. این مقدار نشاندهنده سطح جریانی است که عملکرد کلید پس از قطع، در آن تضمین میشود. Icu مربوط به قطع نهایی است؛ Ics مربوط به اطمینان از عملکرد کلید پس از وقوع خطا است.
آیا Ics همیشه کمتر از Icu است؟
خیر. Ics ممکن است کمتر از Icu باشد، اما میتواند با آن برابر نیز باشد. این مقدار معمولاً به صورت درصدی از Icu بیان میشود، مانند ۲۵٪، ۵۰٪، ۷۵٪ یا ۱۰۰٪.
Icw در کلیدهای اتوماتیک کمپکت (MCCB) به چه معناست؟
Icw به معنای جریان تحمل کوتاهمدت نامی است. این مقدار نشان میدهد که یک کلید چه میزان جریان اتصال کوتاه را میتواند برای مدت زمان مشخصی در طول تأخیر انتخابی تحمل کند. این پارامتر عمدتاً برای کلیدهای رده B کاربرد دارد و همیشه باید همراه با مدت زمان ذکر شده بررسی شود.
چرا برخی از کلیدهای اتوماتیک مقدار Icw را نشان نمیدهند؟
بسیاری از کلیدهای دسته A برای هماهنگی حفاظتی با تأخیر زمانی عمدی طراحی نشدهاند، بنابراین ممکن است سازنده مقدار Icw را ارائه ندهد. این لزوماً به معنای ناقص بودن برگه اطلاعات فنی نیست؛ بلکه ممکن است نشاندهنده این باشد که کلید برای آن کاربرد خاص طراحی نشده است.
Icm در کلیدهای اتوماتیک چیست؟
Icm ظرفیت نامی اتصال کوتاه کلیدزنی است. این مقدار، پیک جریان اتصال کوتاهی است که کلید میتواند در شرایط مشخص شده، آن را وصل کند. این پارامتر برای سیستمهای انتقال، باستایها، ورودیها و عملیات کلیدزنی از راه دور حائز اهمیت است.
آیا Icm همیشه ۲.۲ برابر Icu است؟
خیر. این رابطه به محدوده Icu و ضریب توان استاندارد شده آزمون بستگی دارد. خلاصههای استاندارد IEC 60947-2 معمولاً بسته به محدوده Icu، ضرایبی مانند ۱.۷، ۲.۰، ۲.۱ و ۲.۲ را نشان میدهند.
آیا کلیدهای مینیاتوری (MCB) از Icu، Ics، Icw و Icm استفاده میکنند؟
برخی از کلیدهای مینیاتوری صنعتی یا دارای استانداردهای دوگانه ممکن است Icu و Ics را طبق استاندارد IEC 60947-2 ذکر کنند. کلیدهای مینیاتوری خانگی و مشابه آن طبق استاندارد IEC 60898-1 بیشتر از Icn استفاده میکنند. کلیدهای مینیاتوری معمولی مدار نهایی معمولاً از Icw به عنوان یک رتبه انتخاب عملی استفاده نمیکنند.
کدام درجهبندی برای انتخاب کلید اتوماتیک کمپکت (MCCB) از همه مهمتر است؟
Icu اولین بررسی ایمنی است زیرا باید جریان اتصال کوتاه احتمالی را پوشش دهد. Ics بررسی کلیدی قابلیت اطمینان برای عملکرد پس از خطا است. Icw در صورتی اهمیت دارد که MCCB برای انتخابگری با تأخیر زمانی کوتاه استفاده شود. Icm زمانی اهمیت دارد که کلید ممکن است روی یک خطا بسته شود.
آیا میتوان یک کلید را پس از قطع جریان در سطح Icu دوباره استفاده کرد؟
فرض استفاده مجدد خودکار پس از خطای سطح Icu را نداشته باشید. کلید ممکن است طبق دستورالعملهای سازنده و رویههای سایت، نیاز به بازرسی، تست، سرویس یا تعویض داشته باشد. Ics نشاندهنده بهتری از انتظارات عملکردی پس از قطع اتصال کوتاه ارائه میدهد.
اگر جریان خطا از Icu فراتر رود چه اتفاقی میافتد؟
اگر جریان اتصال کوتاه احتمالی از ظرفیت قطع نهایی نامی کلید فراتر رود، ممکن است کلید در قطع ایمن شکست بخورد. نتایج احتمالی شامل جوش خوردن کنتاکتها، ترکیدن بدنه، ایجاد قوس الکتریکی پایدار یا عملکرد تجهیزات بالادستی است. پاسخ مناسب، استفاده از کلیدی با درجهبندی بالاتر، طرح حفاظت پشتیبان تستشده یا بازطراحی معماری حفاظتی است.
