Cosa sono le plastiche tecniche nei componenti elettrici?
Le plastiche tecniche sono materiali polimerici selezionati per i componenti elettrici poiché in grado di fornire isolamento, resistenza meccanica, stabilità dimensionale, resistenza al calore, resistenza alla fiamma e durabilità ambientale. Nei prodotti elettrici, la scelta del materiale influisce sulla sicurezza, sulla stabilità dei terminali, sulla resistenza al tracking, sulla robustezza dell'involucro, sull'invecchiamento termico e sull'affidabilità a lungo termine.
Per prodotti come isolatori per sbarre, morsettiere, scatole di derivazione, quadri di distribuzione, pressacavi, zoccoli per relè, alloggiamenti per interruttori, custodie per MCB/MCCB e componenti per contattori, la plastica non è solo un guscio. È spesso parte del sistema di isolamento, della struttura meccanica, della strategia di contenimento dell'arco e del controllo delle tolleranze di assemblaggio.
Ecco perché la scelta del materiale non può ridursi a una sola domanda come "è PA66?" o "è ignifugo?". Una buona decisione sulle plastiche elettriche dovrebbe considerare la classe di infiammabilità, l'indice di resistenza al tracking (CTI), la rigidità dielettrica, la temperatura di inflessione sotto carico, l'assorbimento di umidità, il rinforzo in fibra di vetro, la stabilità dimensionale e l'effettivo ambiente elettrico.
Questa guida confronta PA66, PBT, PC, POM, PPS, BMC, DMC e SMC dal punto di vista della progettazione dei componenti elettrici e della selezione del prodotto.

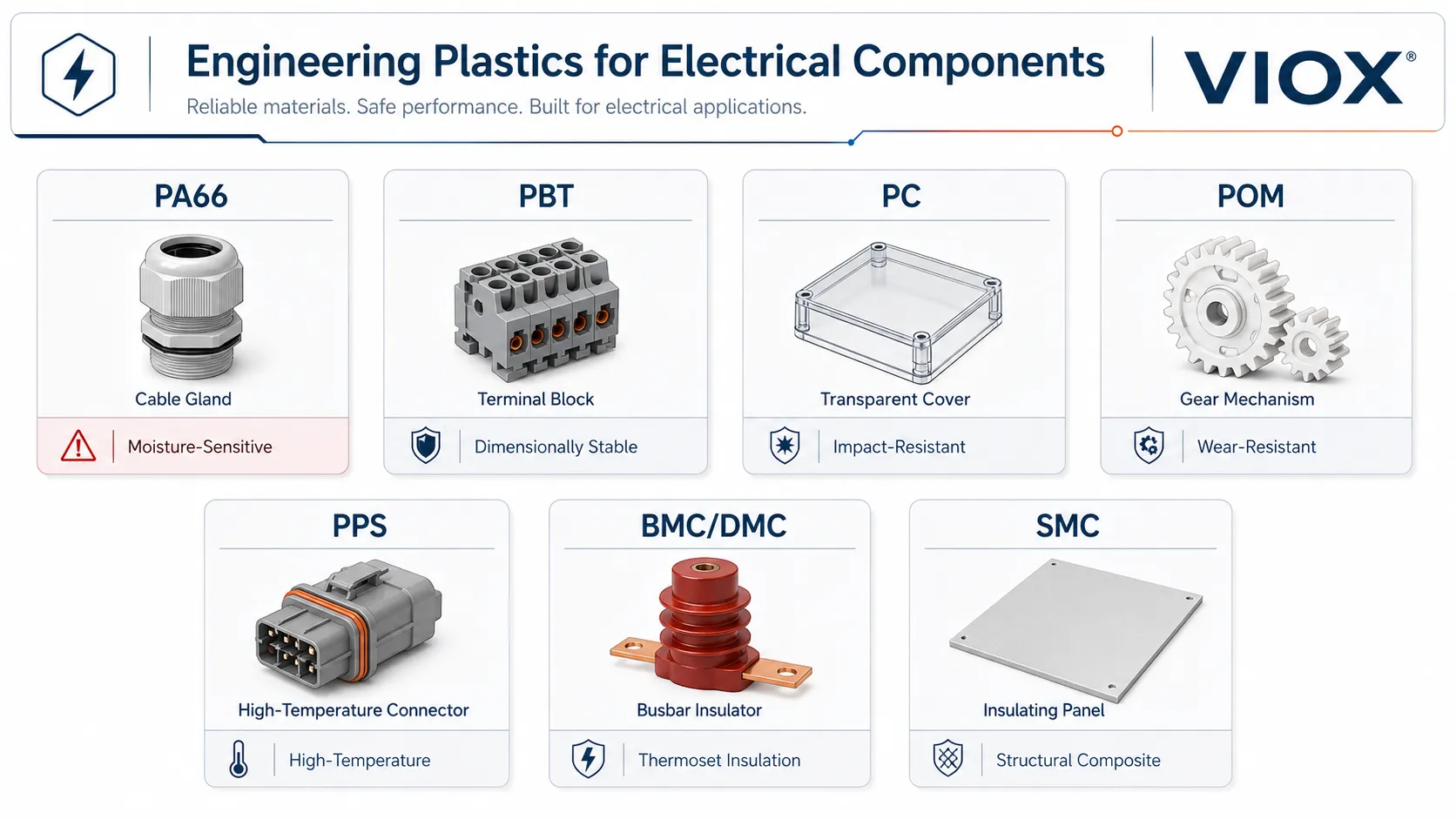

Tabella di confronto rapido: PA66, PBT, PC, POM, PPS, BMC e SMC
| Materiale | Punto di forza principale | Avvertenza principale | Uso elettrico tipico |
|---|---|---|---|
| PA66 | Resistente, tenace, ampiamente disponibile, buone prestazioni meccaniche | L'assorbimento di umidità può influire sulle dimensioni e sulle proprietà elettriche | Fascette serracavi, connettori, alloggiamenti, pressacavi, clip meccaniche |
| PBT | Basso assorbimento di umidità, buona stabilità dimensionale, buon isolamento elettrico | Più fragile di alcune poliammidi se selezionato in modo inadeguato | Morsettiere, zoccoli per relè, connettori, componenti per interruttori |
| PC | Elevata resistenza agli urti e opzioni di trasparenza | È necessario verificare la resistenza alle cricche da stress e agli agenti chimici | Coperture trasparenti, finestre, alloggiamenti protettivi, coperchi di ispezione |
| POM | Basso attrito, resistenza all'usura, precisione dimensionale | Non ideale per zone di isolamento elettrico soggette ad arco o ad alto rischio di incendio | Ingranaggi, cursori, meccanismi in movimento, piccole parti meccaniche |
| PPS | Elevata resistenza al calore, resistenza chimica, stabilità dimensionale | Costo più elevato e lavorazione più specializzata | Connettori per alte temperature, parti isolanti di precisione, componenti elettrici ed elettronici esigenti |
| BMC / DMC | Termoindurente, isolamento robusto, buona resistenza al calore e all'arco elettrico grazie alla formulazione | Dipendente dallo stampo e dalla formulazione | Isolatori per sbarre, supporti stampati, componenti di isolamento elettrico |
| SMC | Termoindurente rinforzato con fibra di vetro con elevate capacità strutturali | Più adatto a forme stampate di grandi dimensioni che a piccoli componenti di precisione | Pannelli per quadri, piastre isolanti, grandi componenti strutturali elettrici |
La tabella rappresenta solo un punto di partenza. Le prestazioni reali dipendono dal grado, dal contenuto di cariche, dalla percentuale di fibra di vetro, dal sistema ritardante di fiamma, dal processo di stampaggio, dallo spessore delle pareti e dalle certificazioni.

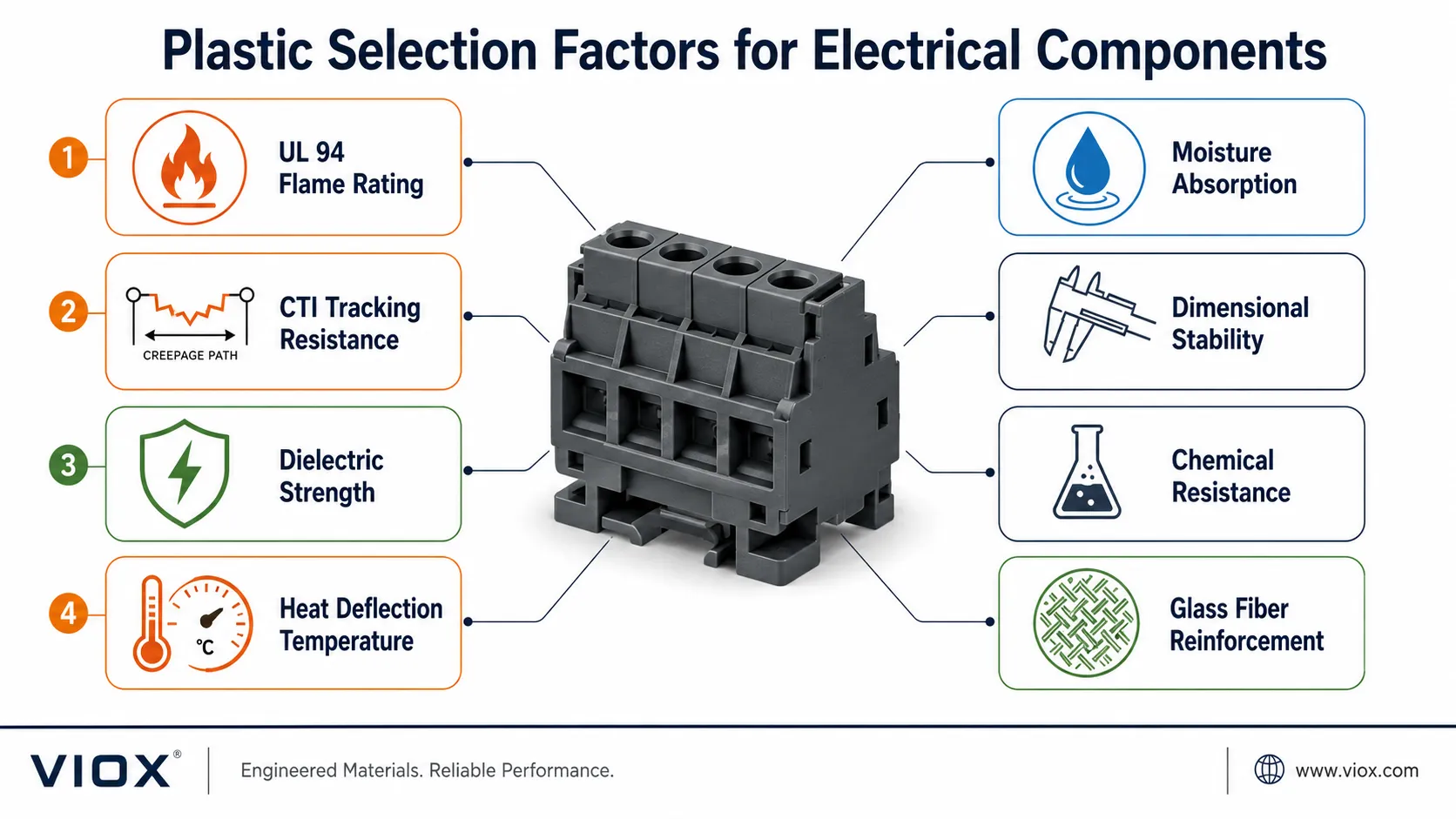

Fattori di selezione rilevanti per le materie plastiche in ambito elettrico
| Fattore di Selezione | Perché è importante nei componenti elettrici |
|---|---|
| Classificazione di infiammabilità UL 94 | Indica il comportamento di un materiale plastico durante un test di fiamma definito; la classificazione V-0 è comunemente richiesta per molti componenti elettrici |
| CTI | Indica la resistenza al tracking superficiale; importante per le distanze di isolamento superficiale (creepage) e per gli ambienti inquinati |
| Rigidità dielettrica | Aiuta a valutare le prestazioni di isolamento attraverso il materiale |
| Temperatura di deflessione termica | Indica se il componente può deformarsi sotto carico termico e meccanico |
| Assorbimento di umidità | Può alterare le dimensioni, il comportamento dell'isolamento e la stabilità a lungo termine |
| Stabilità dimensionale | Fondamentale per morsetti, prese, involucri di interruttori e componenti di accoppiamento |
| Resistenza all'arco e alle correnti superficiali (tracking) | Importante in prossimità di contatti di commutazione, sbarre collettrici, morsetti e regioni ad alto campo elettrico |
| Rinforzo in fibra di vetro | Migliora la rigidità e la resistenza al calore, ma può aumentare l'imbarcamento e influire sulla finitura superficiale |
| Resistenza chimica | Rilevante in caso di esposizione all'aperto, in ambienti industriali, a oli, solventi o agenti detergenti |
| Metodo di lavorazione | Lo stampaggio a iniezione, a compressione e termoindurente influenzano la libertà progettuale e i costi |
Per la progettazione di isolamenti ad alta tensione o a bassa tensione compatti, la scelta del materiale deve essere valutata anche in relazione alle distanze superficiali e in aria. La guida correlata su distanza superficiale vs distanza in aria spiega perché il percorso superficiale e il traferro rappresentano limiti ingegneristici differenti.
PA66: Resistente e ampiamente utilizzato, ma sensibile all'umidità
PA66, o poliammide 66, è una delle materie plastiche tecniche più comuni utilizzate nei componenti elettrici e meccanici. È resistente, tenace, resistente all'usura e facile da lavorare. I gradi di PA66 rinforzati con fibra di vetro possono offrire una rigidità e una resistenza al calore molto superiori rispetto ai gradi non caricati.
Le applicazioni elettriche comuni includono:
- fascette serracavo
- componenti per pressacavi
- corpi dei connettori
- clip e dispositivi di fissaggio
- custodie per relè
- supporti meccanici
- componenti di comando e controllo
Il PA66 è interessante perché offre un buon equilibrio tra costo, tenacità, resistenza e prestazioni di stampaggio. In molti prodotti elettrici stampati, è un materiale predefinito pratico.
L'attenzione è rivolta all'assorbimento di umidità. Le poliammidi assorbono l'umidità dall'ambiente. Tale umidità può influire sulle dimensioni, sulla rigidità e sulle proprietà elettriche. Questo non costituisce automaticamente un guasto, ma deve essere considerato nei componenti di precisione, nell'allineamento dei terminali, nella sigillatura degli involucri e nelle applicazioni esposte all'umidità.
Utilizzare il PA66 quando:
- il componente richiede tenacità e resistenza meccanica
- una certa variazione dimensionale dovuta all'umidità può essere tollerata o gestita
- il grado possiede proprietà ignifughe, termiche ed elettriche adeguate
- il componente non costituisce la barriera isolante più critica soggetta a linee di fuga o archi elettrici
Prestare attenzione al PA66 quando:
- è richiesta una rigorosa stabilità dimensionale al variare dell'umidità
- il componente è vicino a terminali sotto tensione con distanze di isolamento superficiale ridotte
- il prodotto verrà utilizzato in ambienti umidi o esterni
- l'applicazione richiede un bassissimo assorbimento d'acqua
Per i prodotti con ingresso cavi, la scelta del materiale interagisce anche con la tenuta e il serraggio meccanico. Consultare la pagina pressacavo VIOX per il contesto relativo ai componenti.

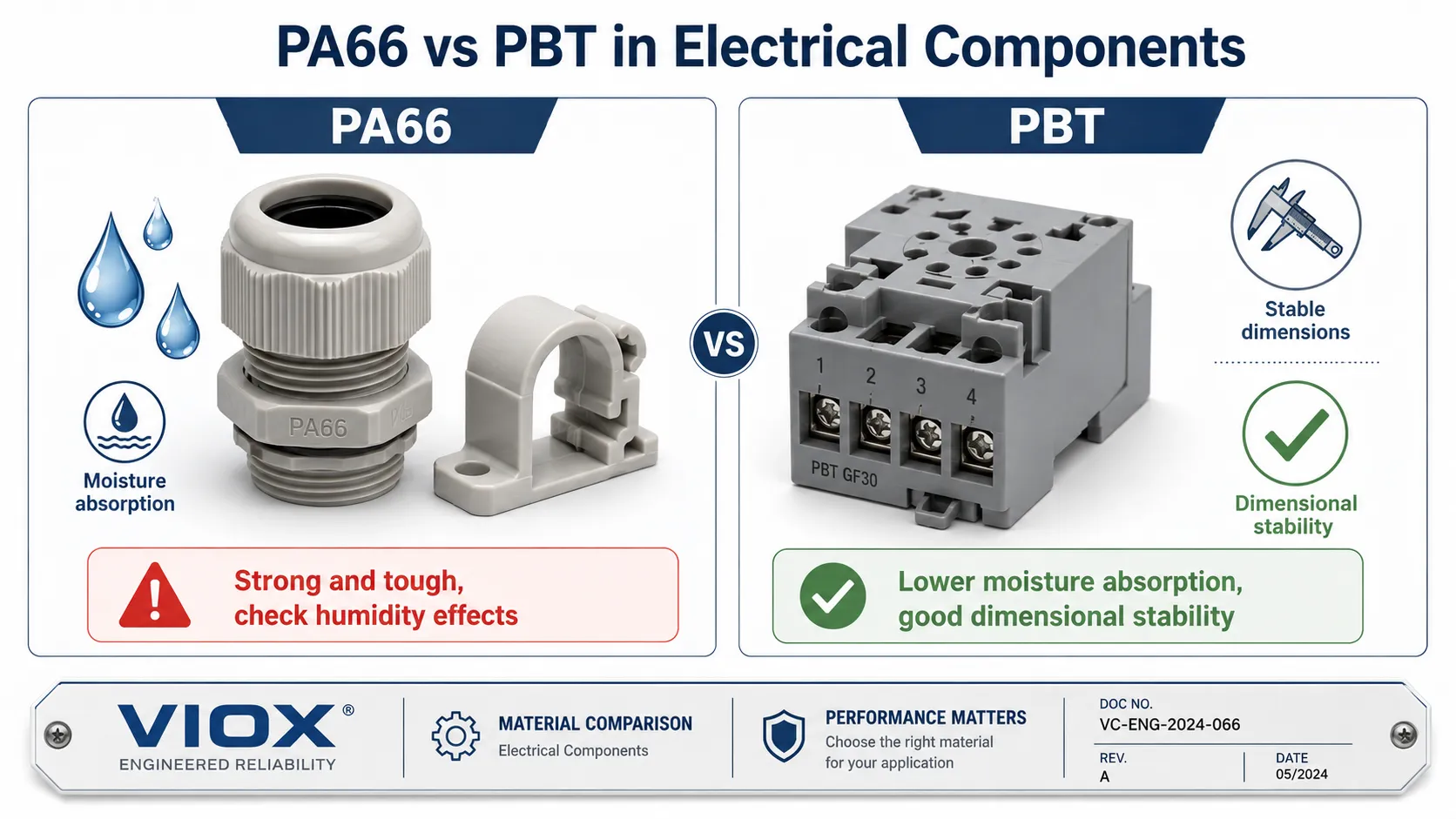

PBT: dimensionalmente stabile per l'isolamento elettrico
PBT, o polibutilene tereftalato, è un poliestere termoplastico ampiamente utilizzato nelle applicazioni elettriche ed elettroniche. Rispetto al PA66, il PBT presenta generalmente un minore assorbimento di umidità e una migliore stabilità dimensionale in ambienti umidi.
Ciò rende il PBT particolarmente utile laddove la precisione e la costanza dell'isolamento sono fondamentali.
Le applicazioni elettriche comuni includono:
- morsettiere
- zoccoli per relè
- corpi dei connettori
- componenti per interruttori
- rocchetti per bobine
- alloggiamenti per sensori
- meccanismi elettrici miniaturizzati
Il PBT è spesso una scelta eccellente per componenti elettrici che richiedono stabilità dimensionale, buona stampabilità e prestazioni di isolamento affidabili. Nei gradi elettrici, viene frequentemente caricato con fibra di vetro e reso ignifugo.
Utilizzare il PBT quando:
- la stabilità dimensionale è importante
- l'assorbimento di umidità deve essere inferiore rispetto al PA66
- il componente necessita di un isolamento elettrico stabile
- la geometria include terminali, slot e caratteristiche di accoppiamento
- il componente è utilizzato in un assemblaggio di controllo o distribuzione compatto
Prestare attenzione al PBT quando:
- il componente deve assorbire forti impatti senza incrinarsi
- il design presenta pareti sottili ed elevate sollecitazioni meccaniche
- il grado selezionato non soddisfa le prestazioni richieste in termini di infiammabilità o resistenza alle correnti superficiali (tracking)
Per i prodotti di connessione in cui la precisione dell'involucro è fondamentale, consultare VIOX morsettiera applicazioni.
PC: resistente agli urti e utile per coperture trasparenti
PC, o policarbonato, è noto per l'elevata resistenza agli urti e la trasparenza ottica. Viene spesso utilizzato laddove il componente deve resistere agli impatti o fornire una finestra di ispezione trasparente.
Le applicazioni elettriche comuni includono:
- coperture trasparenti
- finestre di ispezione
- coperchi per quadri di distribuzione
- protezioni
- finestre per contatori
- coperture per indicatori
- involucri resistenti agli urti
Il PC è utile quando il prodotto richiede visibilità e robustezza. Ad esempio, una copertura trasparente consente l'ispezione di indicatori, interruttori o dello stato dei morsetti senza aprire l'involucro.
È necessaria cautela riguardo alla resistenza chimica e alle cricche da stress. Il PC può essere sensibile a determinati oli, solventi, detergenti e tensioni interne di stampaggio. Se il componente è sottoposto a carico meccanico ed esposto ad agenti chimici, il grado e il design devono essere verificati attentamente.
Utilizzare il PC quando:
- è richiesta trasparenza
- la resistenza all'impatto è importante
- il componente è un coperchio, un tappo, una finestra o uno schermo protettivo
- l'esposizione all'esterno o ai raggi UV è controllata dal grado corretto
Prestare attenzione al PC quando:
- il prodotto è esposto ad agenti chimici aggressivi
- il componente è sottoposto a sollecitazioni continue
- la classe di resistenza alla fiamma deve essere confermata allo spessore effettivo della parete
- il componente è vicino a zone di arco elettrico o di commutazione ad alta temperatura
Per il contesto del prodotto a livello di involucro, vedere VIOX scatola di distribuzione applicazioni.
POM: resistente all'usura ma non ideale per aree elettriche soggette ad arco
POM, chiamato anche acetale o poliossimetilene, è una plastica tecnica apprezzata per il basso attrito, l'elevata rigidità, la resistenza all'usura e la precisione dimensionale. È eccellente per le parti meccaniche in movimento.
Gli usi comuni includono:
- ingranaggi
- camme
- cursori
- fermi
- meccanismi di movimento
- minuterie meccaniche di precisione
Nei componenti elettrici, il POM può essere utile per il movimento meccanico, ma deve essere utilizzato con cautela in prossimità di aree elettriche sotto tensione. Di solito non è la prima scelta per zone di isolamento soggette ad arco, regioni ad alto rischio di incendio o parti che devono fornire isolamento elettrico primario vicino ai contatti di commutazione.
Utilizzare il POM quando:
- il componente è principalmente meccanico
- sono importanti il basso attrito e la resistenza all'usura
- il componente è lontano da archi elettrici e sollecitazioni elettriche ad alta temperatura
- è richiesto un movimento di precisione
Prestare attenzione al POM quando:
- il componente si trova in prossimità di contatti, archi o morsetti
- le prestazioni di resistenza alla fiamma sono critiche
- il design richiede un'elevata resistenza alle correnti superficiali (tracking resistance)
- l'esposizione a sostanze chimiche potrebbe innescare un degrado
La regola pratica: il POM è una plastica meccanicamente resistente, ma normalmente non è la prima scelta per l'isolamento elettrico in prossimità di punti di commutazione ad alta energia.
PPS: tecnopolimero ad alta temperatura per componenti elettrici esigenti
PPS, o solfuro di polifenilene, è una plastica tecnica ad alte prestazioni nota per la resistenza al calore, la resistenza chimica, la stabilità dimensionale e il basso assorbimento di umidità. Viene utilizzata quando le normali plastiche tecniche non sono sufficienti.
Le comuni applicazioni elettriche ed elettroniche includono:
- connettori per alte temperature
- componenti isolanti di precisione
- componenti per sensori
- rocchetti per bobine
- componenti esposti a sostanze chimiche o calore
- parti compatte che richiedono dimensioni stabili
Il PPS è utile laddove il componente debba mantenere forma e prestazioni elettriche in condizioni di calore, esposizione chimica o requisiti di tolleranza ristretti.
Utilizzare il PPS quando:
- è richiesta un'elevata resistenza al calore
- la stabilità dimensionale è critica
- la resistenza chimica è importante
- il componente è piccolo, preciso e complesso
- il PA66 o il PBT non sono in grado di soddisfare il margine di prestazione
Prestare attenzione al PPS quando:
- Il costo è il vincolo principale
- Il design non richiede effettivamente prestazioni ad alta temperatura
- Il fornitore di stampaggio non ha esperienza con il materiale
Il PPS rappresenta spesso un miglioramento delle prestazioni, non un materiale standard. Utilizzarlo laddove l'applicazione giustifichi il costo e i requisiti di lavorazione.
BMC, DMC e SMC: Materiali termoindurenti per isolanti elettrici
BMC (Bulk Molding Compound - Composto per stampaggio in massa), DMC (Dough Molding Compound), e SMC (Sheet Molding Compound) sono materiali compositi termoindurenti rinforzati con fibra di vetro. A differenza dei materiali termoplastici come PA66, PBT, PC, POM e PPS, i materiali termoindurenti polimerizzano in una struttura a rete e non si sciolgono semplicemente come i termoplastici standard.
Questi materiali sono particolarmente importanti per l'isolamento elettrico e i componenti di supporto.
Le applicazioni più comuni includono:
- isolatori per sbarre
- isolatori a colonna
- supporti elettrici stampati
- strutture di supporto per morsettiere
- piastre isolanti
- componenti di supporto per quadri elettrici
- componenti per apparecchiature di distribuzione
BMC e DMC sono spesso utilizzati per parti di supporto isolanti stampate. SMC è comunemente utilizzato dove sono necessari pezzi strutturali stampati più grandi o componenti a forma di foglio.
Perché sono importanti nei prodotti elettrici:
- buon isolamento elettrico grazie alla formulazione
- buona resistenza al calore rispetto a molte materie plastiche di uso comune
- elevata stabilità dimensionale dopo la polimerizzazione
- rinforzo in fibra di vetro per la rigidità
- buona idoneità per lo stampaggio a compressione e a trasferimento
- utile in ambienti soggetti ad arco elettrico, calore e isolamento, se correttamente specificato
Per VIOX, questi materiali sono particolarmente rilevanti per isolante per sbarre prodotti in cui il supporto meccanico e l'isolamento elettrico devono operare congiuntamente.
Come la fibra di vetro, i ritardanti di fiamma e gli stabilizzanti modificano le prestazioni
Il nome del polimero di base non racconta l'intera storia. Un componente contrassegnato come "PA66" o "PBT" può comportarsi in modo molto diverso a seconda degli additivi e del rinforzo.
Rinforzo in fibra di vetro
La fibra di vetro può migliorare la rigidità, la resistenza al calore e la stabilità dimensionale. Tuttavia, può anche influire su:
- imbarcamento (warpage)
- finitura superficiale
- resistenza della linea di saldatura
- usura dello stampo
- ritiro anisotropo
- comportamento dei bossoli per viti e degli incastri a scatto
Per morsettiere, zoccoli per relè e involucri di interruttori, i gradi caricati vetro possono migliorare la precisione e la rigidità, ma la progettazione del pezzo deve tenere conto del ritiro e dell'orientamento delle fibre.
Ritardanti di fiamma
I pacchetti ritardanti di fiamma aiutano i materiali a soddisfare classificazioni come UL 94 V-0 o altri requisiti di resistenza alla fiamma. Tuttavia, possono influenzare:
- tenacità
- stabilità del colore
- resistenza alle correnti superficiali (tracking)
- finestra di lavorazione
- invecchiamento a lungo termine
- costo
Non dare per scontato che un grado ignifugo abbia automaticamente un eccellente CTI o una resistenza meccanica ottimale. Questi devono essere verificati separatamente.
Stabilizzanti termici e stabilizzanti UV
Gli stabilizzanti termici migliorano l'invecchiamento a temperature elevate. Gli stabilizzanti UV sono importanti per prodotti da esterno o involucri esposti. Il pacchetto di stabilizzanti corretto dipende dall'ambiente.
Per scatole di derivazione o quadri di distribuzione da esterno, il materiale e il design dell'involucro devono lavorare in sinergia. Vedere VIOX scatola di giunzione e scatola di distribuzione contesti di prodotto.

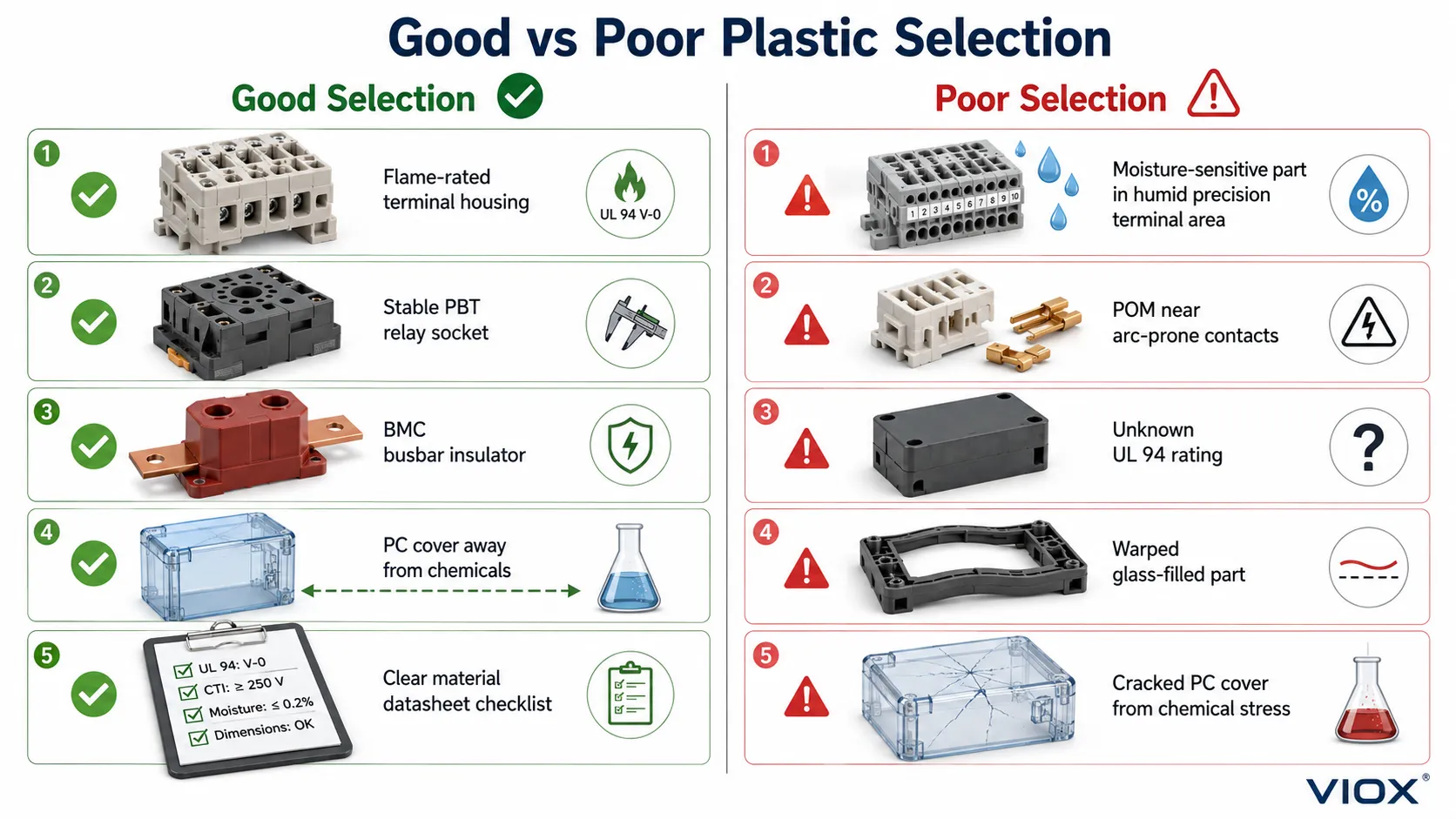

Come scegliere le materie plastiche tecniche per i prodotti elettrici
1. Iniziare dalla funzione elettrica
Chiedersi quale sia l'effettiva funzione della plastica:
- Si tratta solo di un involucro?
- È una barriera isolante primaria?
- Supporta parti metalliche in tensione?
- Mantiene i terminali in posizione?
- È vicino ai contatti di arco?
- Influisce sulle distanze di isolamento superficiale e in aria?
Un coperchio trasparente, un dado pressacavo, uno zoccolo per relè, un involucro per morsettiera e un isolatore per sbarre non richiedono la stessa logica di materiale.
2. Confermare i requisiti di infiammabilità e resistenza al tracciamento
Per molti prodotti elettrici, la classe di infiammabilità e la resistenza al tracciamento sono più importanti della resistenza meccanica generale.
Controllo:
- Classe UL 94 e spessore
- CTI o gruppo di materiale
- Requisiti del filo incandescente (glow-wire) ove applicabili
- requisiti di resistenza all'arco o al tracking
- necessità di certificazione per il mercato finale
Verificare l'ambiente termico e di corrente
La plastica in prossimità di parti metalliche sotto tensione è soggetta a riscaldamento. Morsettiere, supporti per sbarre e involucri di interruttori possono essere esposti a un aumento continuo della temperatura dovuto ai conduttori e alla resistenza di contatto.
Considerate:
- temperatura di inflessione sotto carico
- invecchiamento termico a lungo termine
- vicinanza a sbarre o contatti
- ventilazione dell'involucro
- temperatura ambiente
- profilo di carico
Per i rischi legati al calore del prodotto, consultare la guida su il surriscaldamento dei morsetti nei quadri elettrici.
4. Verificare l'umidità e l'ambiente
L'umidità può alterare il comportamento della plastica. Il PA66 ne è l'esempio classico, poiché l'assorbimento di umidità può influire sulle dimensioni e sulle prestazioni elettriche. I prodotti per esterni sono inoltre esposti a raggi UV, pioggia, cicli termici, polvere, nebbia salina e agenti chimici.
Per ambienti umidi o esterni, la scelta del materiale deve essere valutata insieme al design della tenuta, al grado di protezione IP, al materiale della guarnizione e al design dell'ingresso cavi.
5. Abbinare il materiale al processo di produzione
I materiali termoplastici vengono solitamente stampati a iniezione. BMC, DMC e SMC sono generalmente lavorati come composti termoindurenti. Il processo influisce su:
- spessore della parete
- tempo di ciclo
- attrezzaggio
- stampaggio a inserto
- tolleranza dimensionale
- finitura superficiale
- costo di produzione
Il materiale migliore sulla carta può rivelarsi errato se non è adatto al metodo di produzione o alla geometria del pezzo.

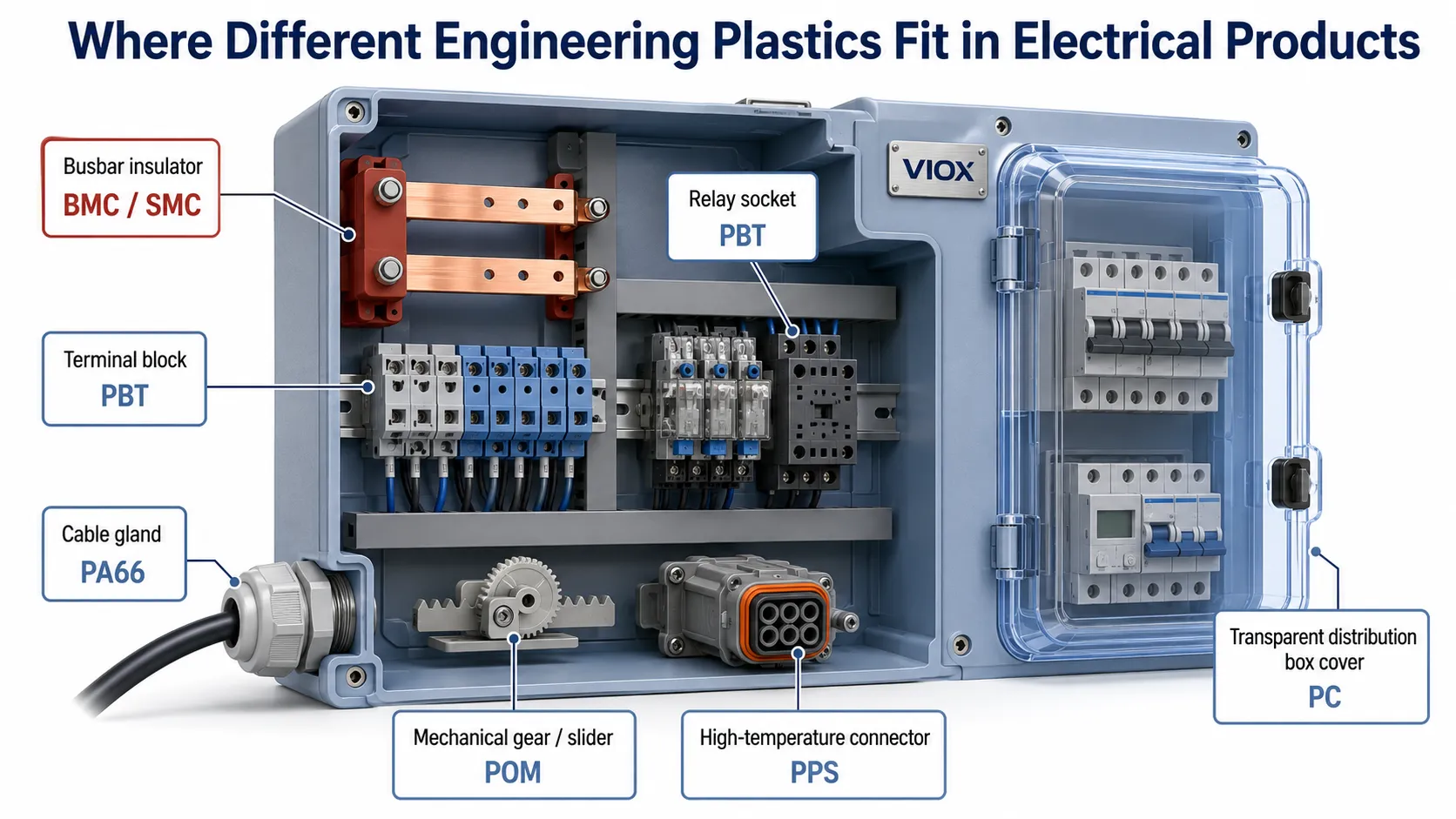

Selezione pratica dei materiali per tipologia di prodotto
| Tipo di prodotto | Orientamento comune dei materiali | Criteri di selezione |
|---|---|---|
| Isolatore per sbarre collettrici | BMC, DMC, SMC, sistemi a base epossidica | Isolamento, resistenza al tracking, calore, supporto meccanico |
| Morsettiera | PBT, PA66, gradi tecnici ignifughi | CTI, classe di infiammabilità, stabilità dimensionale, ritenzione dei terminali |
| Scatola di derivazione | PC, ABS, PC/ABS, PA, gradi termoindurenti o rinforzati a seconda del design | Impatto, UV, tenuta IP, classe di infiammabilità, esposizione chimica |
| Scatola di distribuzione | PC, ABS, parti interne in metallo + plastica, gradi ignifughi | Resistenza dell'involucro, calore, impatto, compatibilità modulare |
| Pressacavo | PA66, ottone, acciaio inossidabile, polimeri speciali | Serraggio meccanico, tenuta, resistenza ai raggi UV e agli agenti chimici |
| Zoccolo per relè | PBT, PA66, gradi ignifughi | Ritenzione dei pin, stabilità dimensionale, calore in prossimità dei terminali |
| Involucro per MCB / MCCB | Termoindurenti ignifughi o tecnopolimeri | Resistenza all'arco, classe di infiammabilità, calore, integrità meccanica |
| Involucro del contattore | Plastiche tecniche ignifughe | Calore, vicinanza all'arco, temperatura della bobina, durata meccanica |
| Meccanismo mobile | POM, PA, PBT a seconda della posizione | Usura, attrito, precisione dimensionale, distanza dalle zone d'arco |
Errori comuni nella selezione dei materiali
Errore 1: Selezione basata solo sul nome del materiale
"PA66" o "PBT" non sono sufficienti. Il grado, il contenuto di fibra di vetro, la classe di autoestinguenza, il CTI, l'invecchiamento termico e la qualità della lavorazione sono fondamentali.
Errore 2: Ignorare l'assorbimento di umidità
Il PA66 può essere un ottimo materiale, ma gli effetti dell'umidità devono essere considerati. Un componente che si adatta perfettamente da asciutto può subire variazioni dimensionali dopo il condizionamento igrometrico.
Errore 3: Presumere che UL 94 V-0 significhi sicurezza elettrica
UL 94 è un test di infiammabilità. Non certifica automaticamente il CTI, la rigidità dielettrica, la resistenza meccanica o l'idoneità per uno specifico prodotto elettrico.
Errore 4: Utilizzare il POM vicino ad aree soggette ad archi elettrici
Il POM è eccellente per movimenti meccanici di precisione, ma solitamente non è la scelta migliore in prossimità di archi di commutazione o zone di isolamento elettrico ad alto rischio di incendio.
Errore 5: Ignorare lo spessore della parete
La classe di infiammabilità e le prestazioni meccaniche possono dipendere dallo spessore del componente. Una classificazione del materiale valida per un determinato spessore potrebbe non essere applicabile a una parete stampata più sottile.
Errore 6: Dimenticare l'imbarcamento dovuto alla fibra di vetro
La fibra di vetro migliora la rigidità ma può causare imbarcamento o ritiro direzionale. Questo aspetto è rilevante per l'allineamento dei terminali, le basi dei relè, i coperchi e gli assemblaggi a scatto.
Errore 7: Trattare i prodotti per interni ed esterni allo stesso modo
Gli involucri per esterni, i pressacavi e le scatole di derivazione richiedono verifiche di resistenza ai raggi UV, all'acqua, ai cicli termici e all'esposizione chimica che i componenti per quadri elettrici da interno potrebbero non richiedere.
FAQ
Qual è la migliore plastica tecnica per i componenti elettrici?
Non esiste un unico materiale migliore. Il PBT è spesso indicato per l'isolamento elettrico di precisione, il PA66 è resistente e tenace ma sensibile all'umidità, il PC è utile per coperchi trasparenti resistenti agli urti, il POM è adatto per parti in movimento, il PPS viene utilizzato per componenti di precisione ad alta temperatura e il BMC/SMC sono importanti per gli isolanti elettrici stampati.
Il PA66 è adatto per l'isolamento elettrico?
Sì, il PA66 può essere utilizzato in molti componenti elettrici, specialmente se il grado viene selezionato correttamente. La precauzione principale riguarda l'assorbimento di umidità, che può influenzare le dimensioni e il comportamento elettrico. Verificare sempre il grado specifico e le condizioni di applicazione.
Il PBT è migliore del PA66 per le morsettiere?
Il PBT è spesso preferito dove la stabilità dimensionale e un minore assorbimento di umidità sono importanti. Il PA66 può essere comunque utilizzato dove la tenacità e la resistenza meccanica sono prioritarie. La scelta finale dipende dal grado, dal CTI, dalla classe di autoestinguenza, dal design del morsetto e dall'ambiente operativo.
Perché il CTI è importante nelle materie plastiche per uso elettrico?
Il CTI indica la resistenza al tracking superficiale. Una maggiore resistenza al tracking può favorire migliori prestazioni in termini di distanze superficiali (creepage) secondo gli standard di progettazione pertinenti. Il CTI è importante per morsettiere, connettori, zoccoli per relè, supporti per sbarre e assemblaggi elettrici compatti.
La certificazione UL 94 V-0 significa che la plastica è sicura per i componenti elettrici?
No. La norma UL 94 V-0 descrive solo il comportamento in un test di fiamma definito. L'idoneità di un prodotto elettrico dipende anche dal CTI, dalla rigidità dielettrica, dalla resistenza al calore, dalla resistenza meccanica, dallo spessore delle pareti, dall'invecchiamento e dai requisiti normativi specifici del prodotto.
Perché il POM non è ideale per le aree elettriche soggette ad arco?
Il POM è eccellente per componenti meccanici a basso attrito, ma solitamente non viene scelto come materiale isolante primario in prossimità di contatti che generano archi o in aree elettriche ad alto rischio di incendio. Utilizzarlo principalmente per parti meccaniche in movimento lontano da sollecitazioni elettriche ad alta energia.
A cosa servono BMC e SMC nei prodotti elettrici?
BMC e SMC sono materiali termoindurenti rinforzati con fibra di vetro utilizzati per isolamento elettrico stampato e componenti strutturali. Sono comuni in isolatori per sbarre, blocchi di supporto, piastre isolanti e alcuni involucri elettrici o parti strutturali.
La fibra di vetro migliora sempre le prestazioni della plastica elettrica?
No. La fibra di vetro può migliorare la rigidità e la resistenza al calore, ma può aumentare l'imbarcamento, influire sulla qualità superficiale e modificare il comportamento durante lo stampaggio. Deve essere adattata alla geometria del prodotto e ai requisiti di tolleranza.
Risposta finale
Per i componenti elettrici, la selezione del materiale è una decisione ingegneristica, non una lista di controllo basata sul nome del materiale.
Utilizzo PA66 quando la tenacità e la resistenza sono importanti ma è necessario gestire gli effetti dell'umidità. Utilizzare PBT per componenti elettrici di precisione stabili. Utilizzare PC per coperture resistenti agli urti o trasparenti. Utilizzare POM per parti meccaniche in movimento lontano da zone soggette ad arco elettrico. Utilizzare PPS per componenti resistenti alle alte temperature, agli agenti chimici e dimensionalmente stabili. Utilizzare BMC, DMC e SMC dove sono richiesti isolamento termoindurente e supporto strutturale, specialmente negli isolatori per sbarre e nei componenti di supporto elettrico.
La migliore plastica per uso elettrico è quella le cui caratteristiche di resistenza alla fiamma, CTI, comportamento dielettrico, resistenza al calore, resistenza meccanica, comportamento all'umidità e stabilità di stampaggio corrispondono al prodotto reale e ai requisiti normativi.
Pagine VIOX correlate
- Sbarre Isolante
- Che cos'è un isolatore per sbarre?
- Morsettiera
- Scatola di distribuzione
- Scatola Di Giunzione
- Pressacavo
- Distanza di dispersione superficiale vs. distanza di isolamento
- Surriscaldamento della morsettiera nei quadri di comando
Fonti e standard di riferimento
- UL 94 – classificazione di infiammabilità delle materie plastiche
- Comparative Tracking Index – CTI e contesto della norma IEC 60112
- Nylon 66 – PA66 e applicazioni nel settore elettrico/elettronico
- Polibutilene tereftalato – PBT e isolamento elettrico
- Poliossimetilene – POM e proprietà meccaniche e di usura
- Polifenilensolfuro – PPS, tecnopolimero per alte temperature
- Bulk Molding Compound – BMC per applicazioni elettriche
- Sheet Molding Compound – SMC per applicazioni elettriche e strutturali
