ANSI対IEC電気用図記号チャート

このページについて

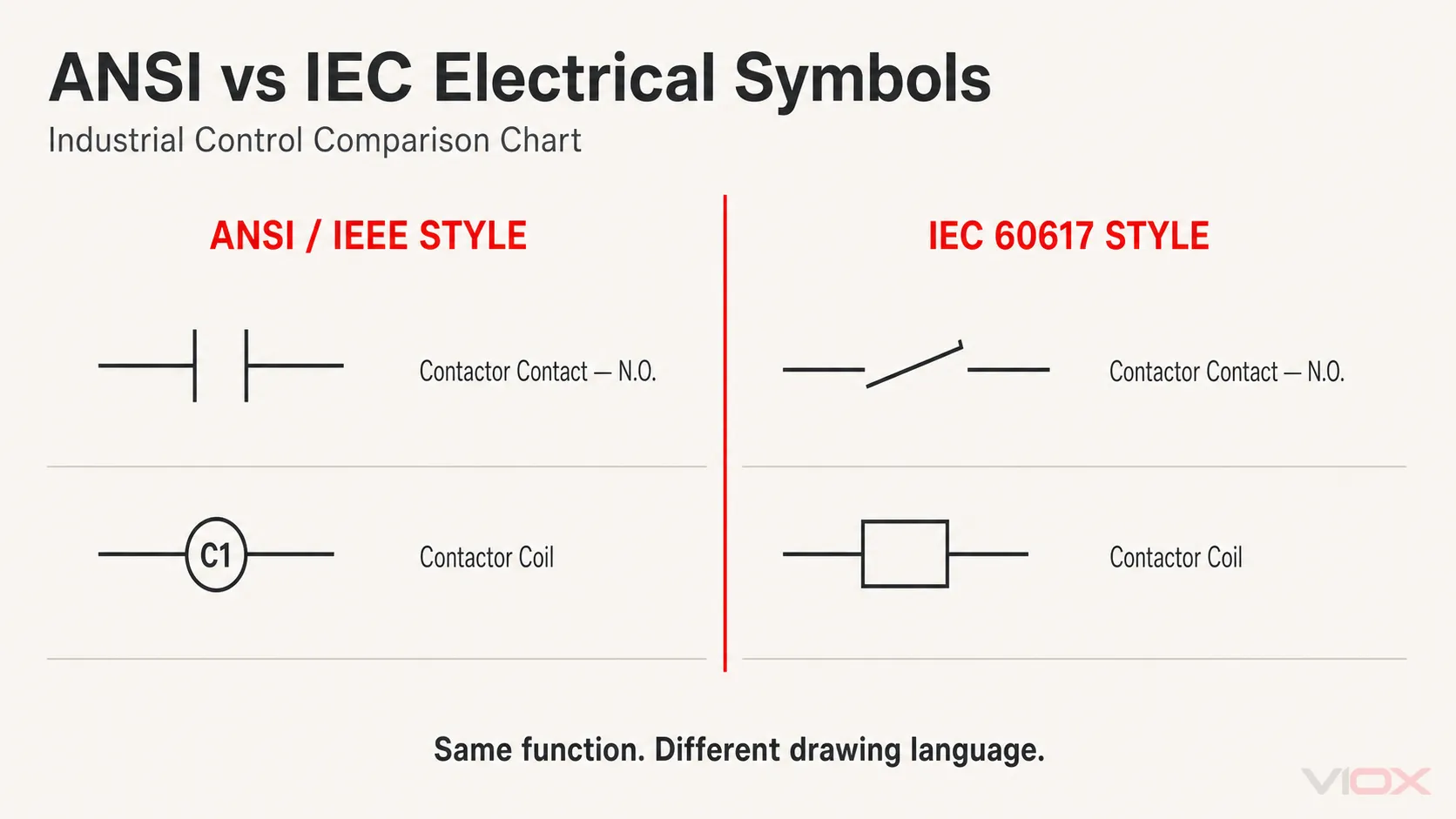

電気シンボルは、回路図や制御図においてコンポーネント、接続、および機能を表現するために使用される図記号です。同じ電気的機能であっても、図面の慣習によって見え方が異なる場合があります。例えば、電磁接触器のコイルは、一般的なANSI/IEEE形式の図面では円として、IEC形式の図面では長方形として表示されることがあります。.

これは 電気シンボルチャート は、産業用制御で一般的に見られる29種類のシンボルを2つの列で比較しています： ANSI/IEEE形式 そして IEC 60617形式. 。これには、接点、タイム接点、操作デバイス、プロセススイッチ、コイル、アクチュエータ、信号デバイス、端子、回路遮断器、およびヒューズが含まれます。.

このチャートを使用してシンボルファミリーを特定し、配線や機器の保守を行う前に、プロジェクトの凡例、デバイスタグ、端子番号、および適用される文書を確認してください。.

この電気シンボルチャートに含まれる内容

カテゴリ	対象シンボル	数
基本接点	Contactor N.O./N.C.; control relay N.O./N.C.	4
タイマー接点	N.O./N.C. on-delay and off-delay contacts	4
操作機器	Selector switch; N.O./N.C. pushbuttons; mushroom-head pushbutton	4
センサおよびプロセススイッチ	液面、流量、圧力、温度、リミット、および近接スイッチ	6
コイルおよびアクチュエータ	制御リレー、電磁接触器、モータスタータ、タイマー、ソレノイド、およびカウンタ	6
信号、接続、および保護	表示灯、プラグ/ソケット、端子、回路遮断器、およびヒューズ	5
合計		29

このチャートは意図的に以下に焦点を当てています 産業用制御および低圧盤の図面. 。トランジスタ、演算増幅器、論理ゲートなどの電子部品記号は、検索意図が異なるためここには含まれていません。.

4つの要素を合わせて読む：記号、タグ、端子、および状態

記号単体で十分な情報が得られることは稀です。正確な図面の解釈は、4つの個別のレイヤーに依存します。.

図面要素	何を示しているか	例
図記号	デバイス機能または接点動作	Coil, N.O. contact, fuse, circuit breaker
参照記号	そのシンボルがどのデバイスインスタンスに属しているか	プロジェクトでは、CR、KM、KA、QF、またはその他のタグシステムを使用する場合がある
端子記号	物理デバイス上の導体接続位置	A1/A2、13/14、21/22、またはメーカー固有の端子
通常状態および注記	シンボルが描画されている状態	非通電、非作動、圧力なし、またはその他の定義された静止状態

参照記号は単なるシンボルの一部ではありません。その構造は、社内規定、地域的な慣習、またはIEC 81346シリーズに基づくシステムに従う場合があります。頭字語が不明な場合は、プロジェクトの凡例およびVIOXの電気用語の正式名称リファレンス資料を参照し、文字からのみ推測することは避けてください。.

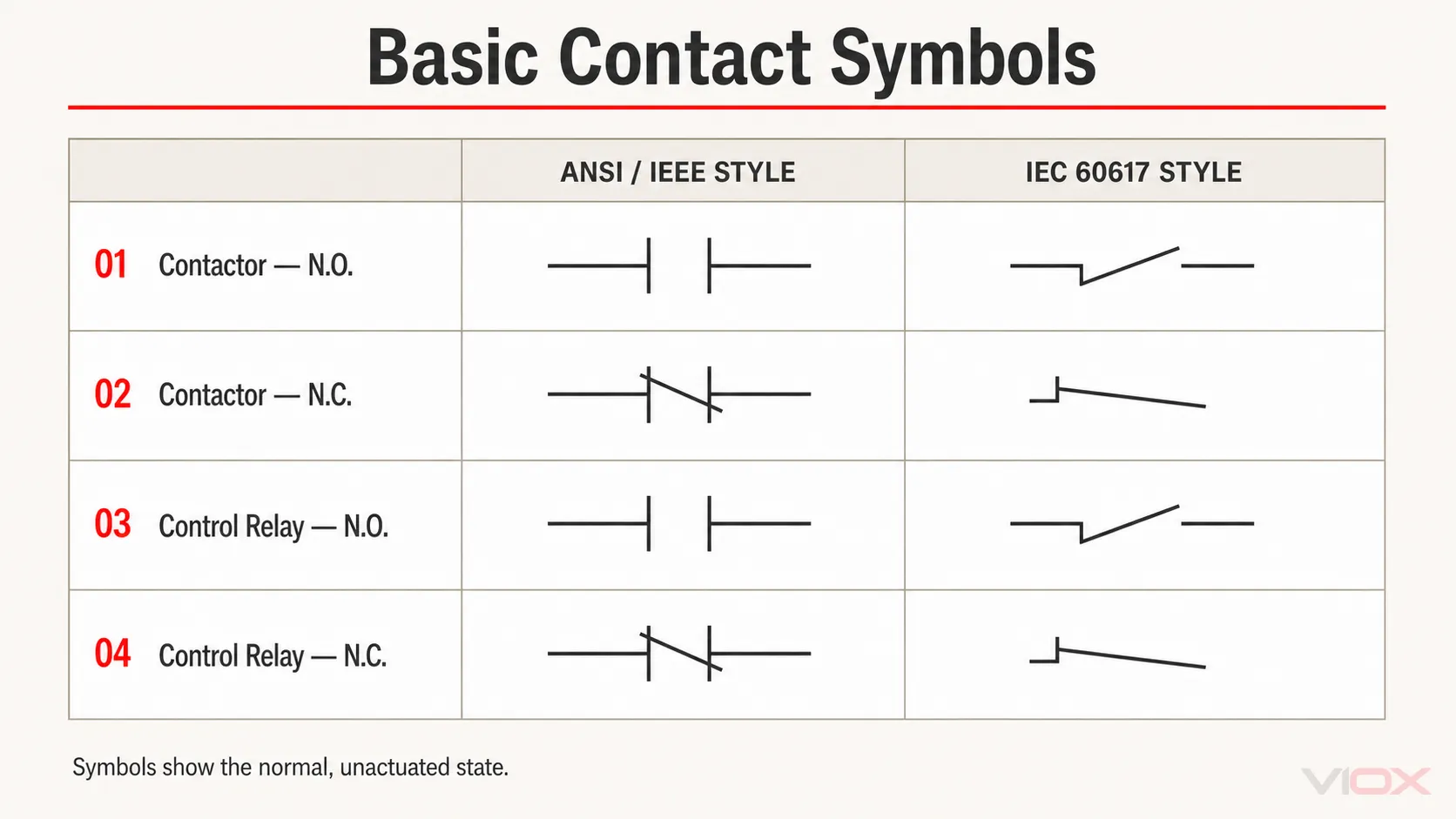

基本接点シンボル：常開（N.O.）および常閉（N.C.）.

常開（N.O.）および常閉（N.C.）接点は、通常、定義された静止状態で示されます。一般的なリレーや電磁接触器の場合、これは通常、コイルが非通電で、アクチュエータが作動していない状態を意味します。.

図形は接点の状態を識別しますが、必ずしも物理的なデバイス全体を特定するものではありません。電磁接触器の補助接点と制御リレーの接点は、同じ基本接点形状を使用する場合があります。参照タグは、その接点を図面内の正しいコイルまたはデバイスに結び付けます。.

複数極を持つ切換接点については、別の SPDT対DPDTリレーシンボルガイドを参照してください.

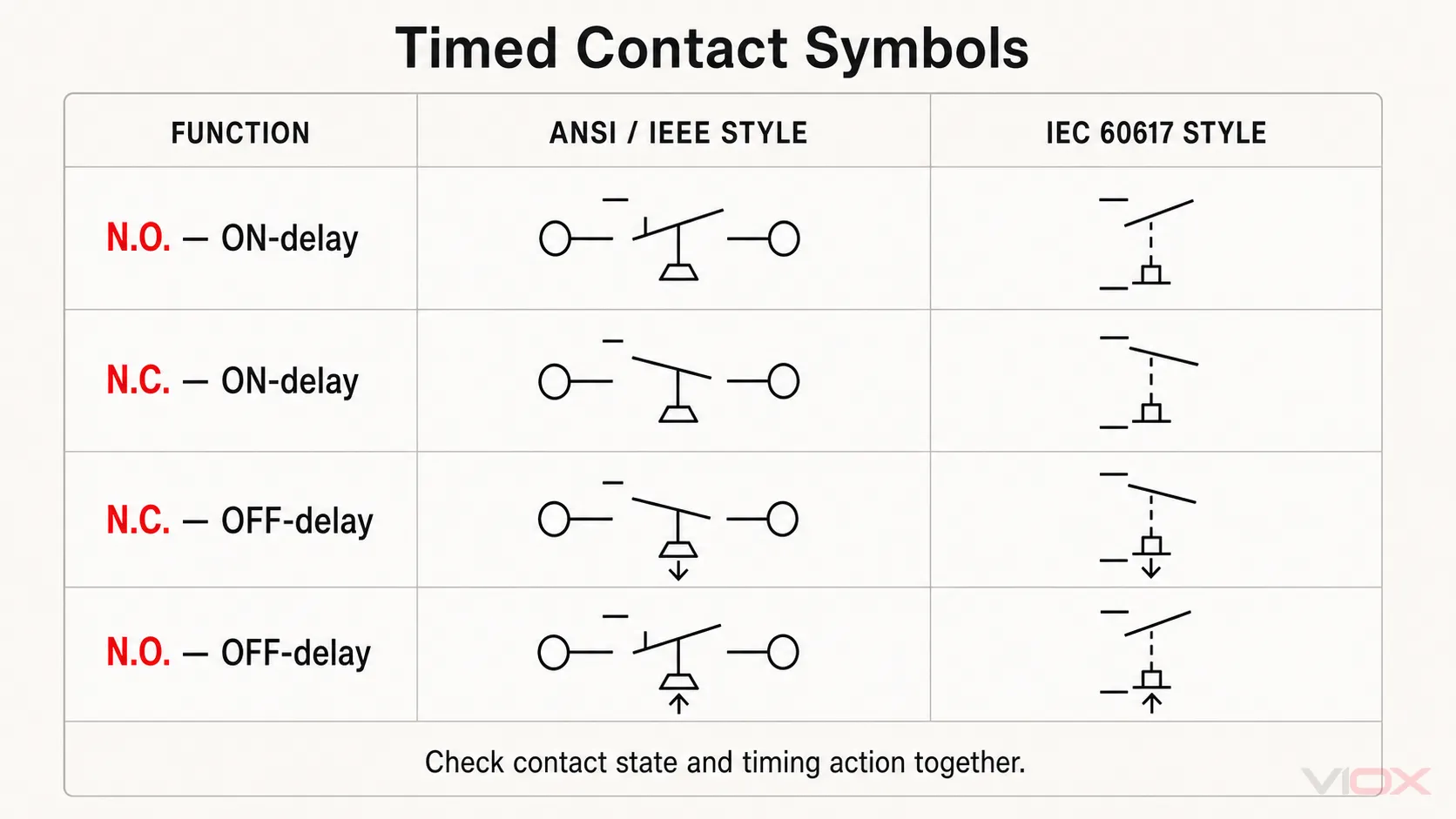

タイムリレー接点記号：オンディレイ対オフディレイ

タイムリレー接点は、通常の接点状態に時間依存の動作を追加します：

オンディレイ： タイミング入力またはコイルが励磁された後に時間動作が発生します。.
オフディレイ： デバイスの設計に応じて、開始信号が解除された後、またはタイミング条件が変化した後に時間動作が発生します。.
常開（NO）または常閉（NC）： 接点の通常状態を表すものであり、遅延の方向を表すものではありません。.

接点状態とタイミングマークは常に組み合わせて解釈してください。シンボルチャートだけでは、実際の遅延範囲、リセット動作、トリガー方式、または電源構成を判断することはできません。これらの詳細は、デバイスの図面およびデータシートから確認してください。VIOXのタイムリレーガイドは、シンボルがオンディレイ、オフディレイ、およびその他のタイマー機能とどのように関連しているかを説明しています。.

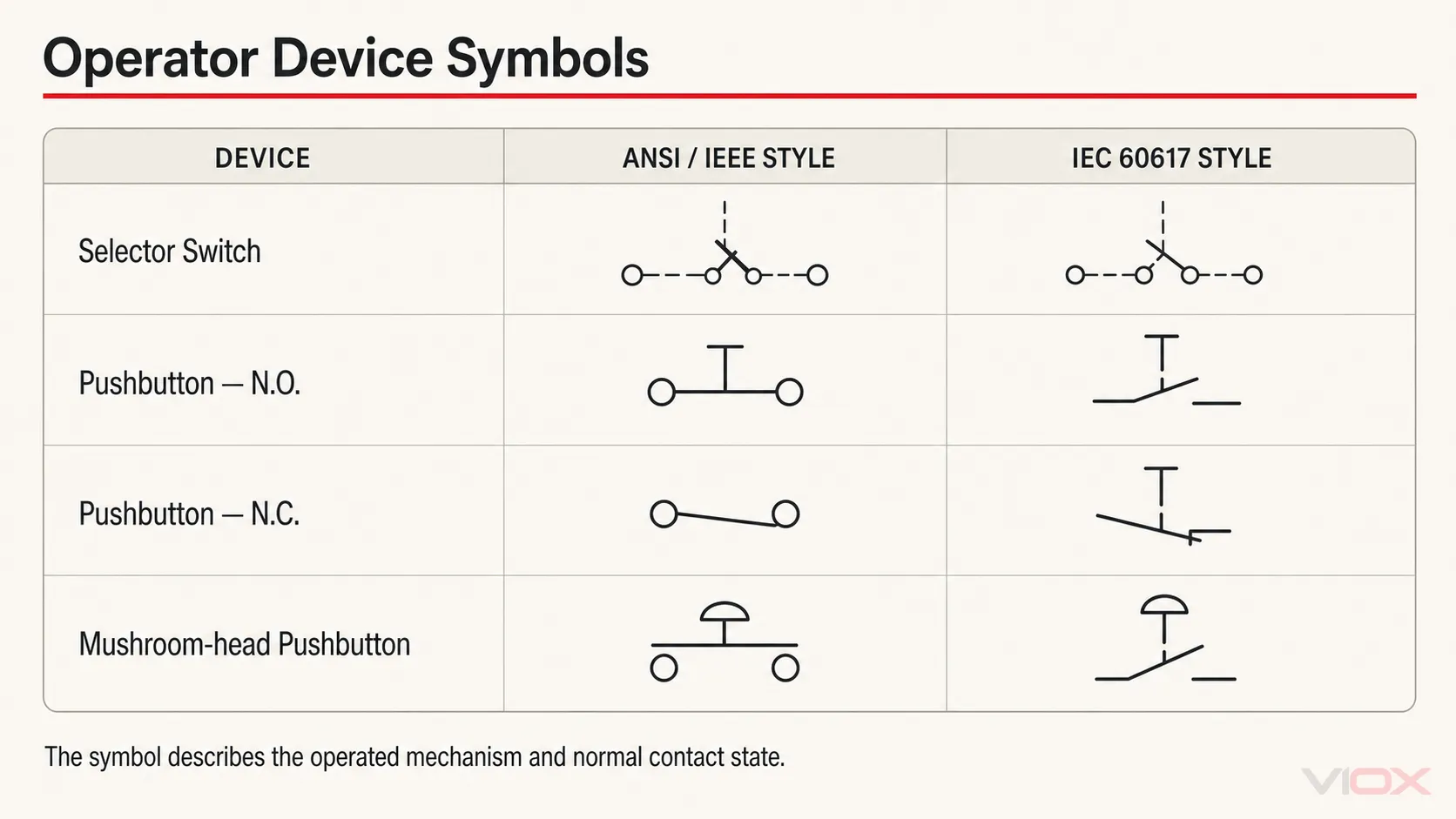

セレクタスイッチおよび押しボタンスイッチのシンボル

操作デバイスのシンボルは、接点状態と手動アクチュエータを組み合わせています。以下の表では、セレクタスイッチ、常開および常閉の押しボタンスイッチ、一般的なキノコ型押しボタンスイッチを比較しています。.

キノコ型のアクチュエータであることは、 そのデバイスが非常停止装置であることを自動的に証明するものではありません. 。非常停止機能には、適切なデバイス、接点動作、安全アーキテクチャ、マーキング、および適用される機械要件が必要です。アクチュエータの形状だけで機能を判断するのではなく、安全上の注意書きや機器のドキュメントと合わせてシンボルを確認してください。.

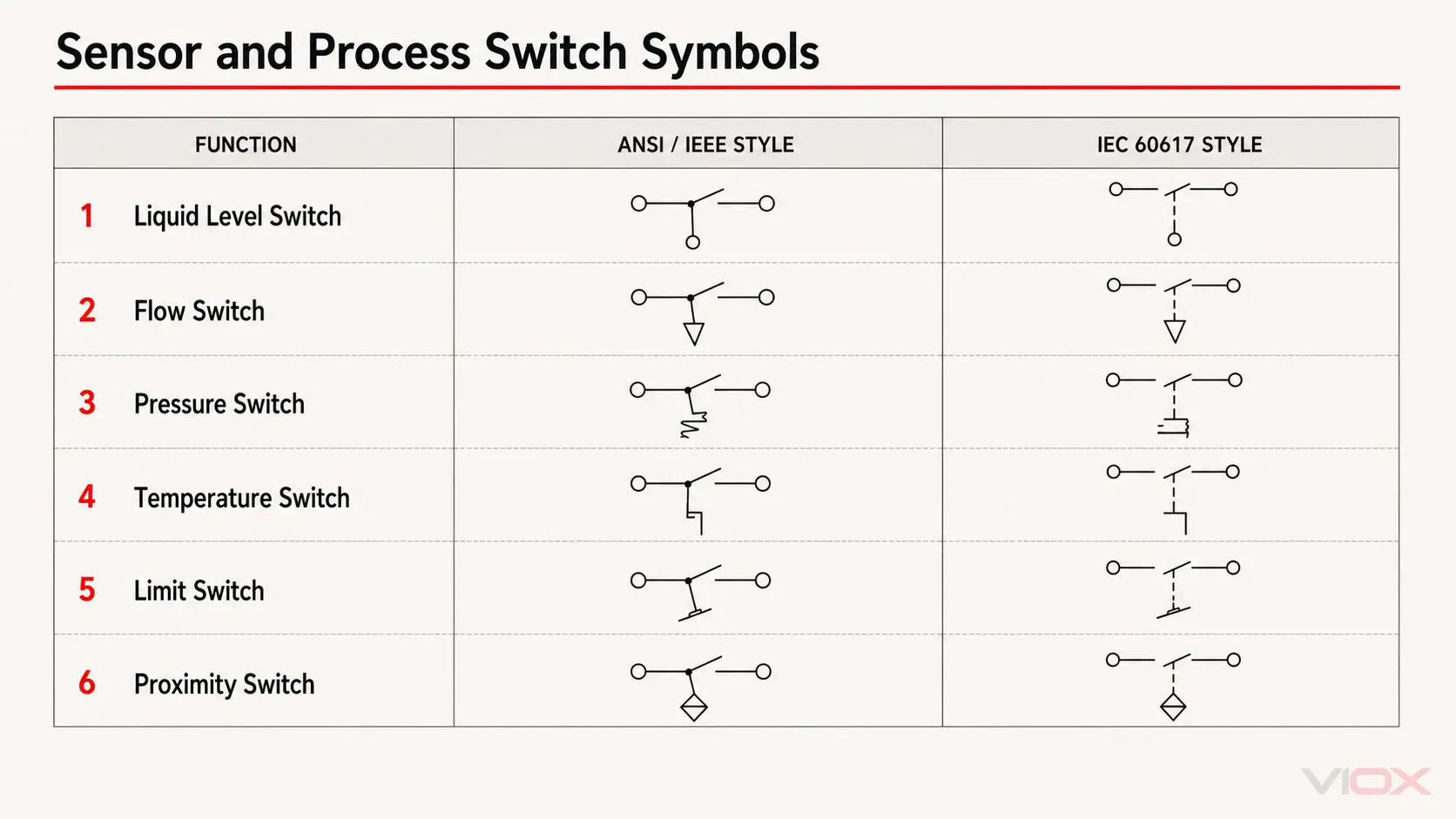

センサーおよびプロセススイッチのシンボル

プロセススイッチおよび位置スイッチは、接点シンボルに、その接点を動作させるものを表す修飾記号やアクチュエータマークを組み合わせて使用します。以下の6つの例は、液面、流量、圧力、温度、リミット、および近接スイッチングを網羅しています。.

これらのシンボルを読み解く際は、以下の2点を確認してください。

どのような物理変数や動きがスイッチを動作させるか？
図面で定義された通常状態における接点の状態はどのようになっているか？

図面には、必要に応じて設定値、デバイスの設置場所、プロセス条件、または相互参照を明記する必要があります。シンボル単体では、校正範囲、センシング技術、出力タイプ、または環境定格を定義するものではありません。.

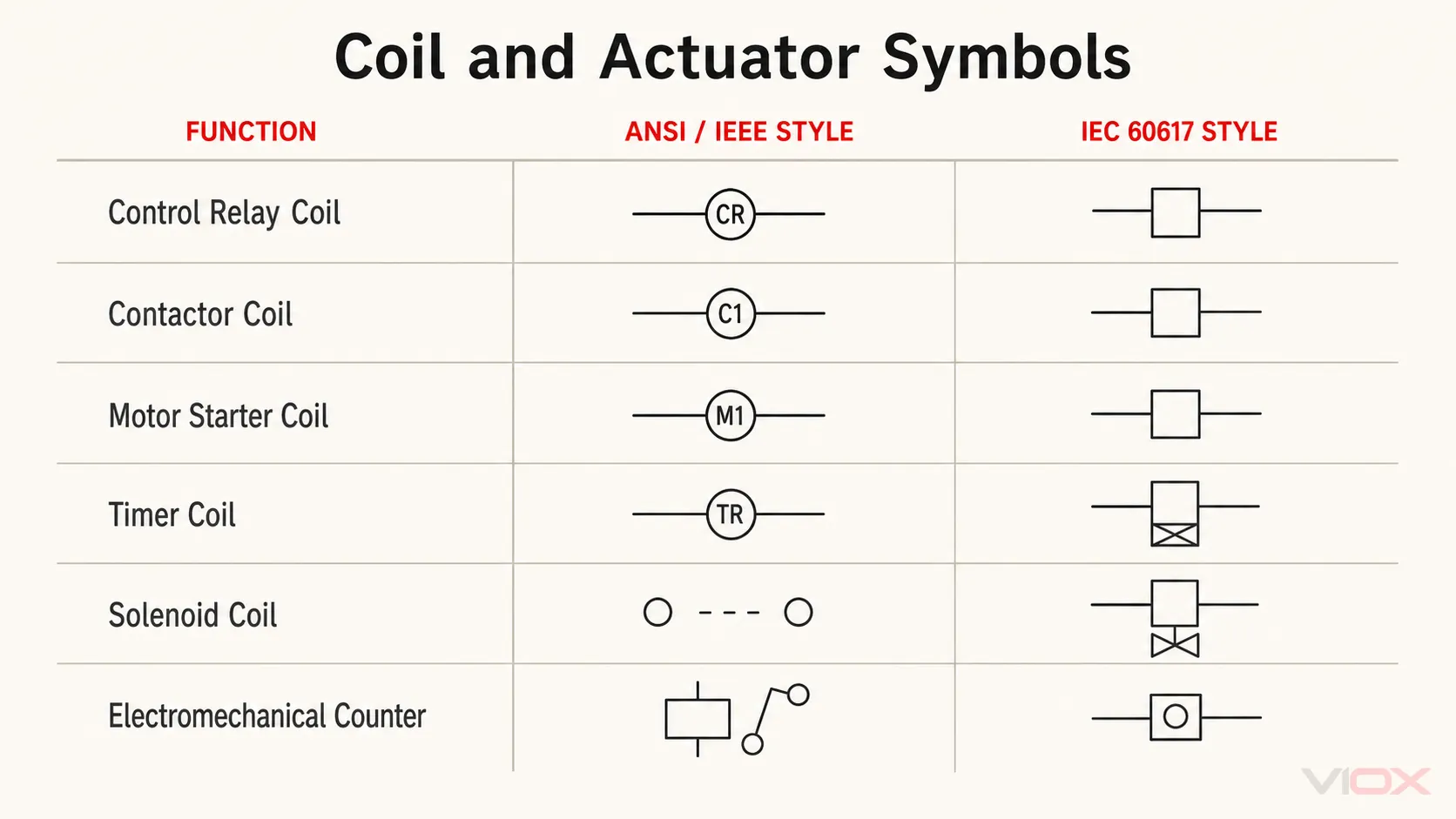

コイルおよびアクチュエータのシンボル

コイルは電気入力をスイッチング動作や機械的動作に変換します。北米の一般的な制御図面では、リレーや電磁接触器のコイルはラベル付きの円で表されることが多くあります。IEC形式の図面では一般的に長方形が使用され、タイミング動作やソレノイド動作などの特定の機能を持つデバイスには修飾記号が付けられます。.

コイルとその接点は、異なるページやラダー図の異なるラングに配置されている場合があります。参照記号と相互参照情報を照合してください。形状が似ているコイルであっても、同じデバイスに属しているとは限りません。.

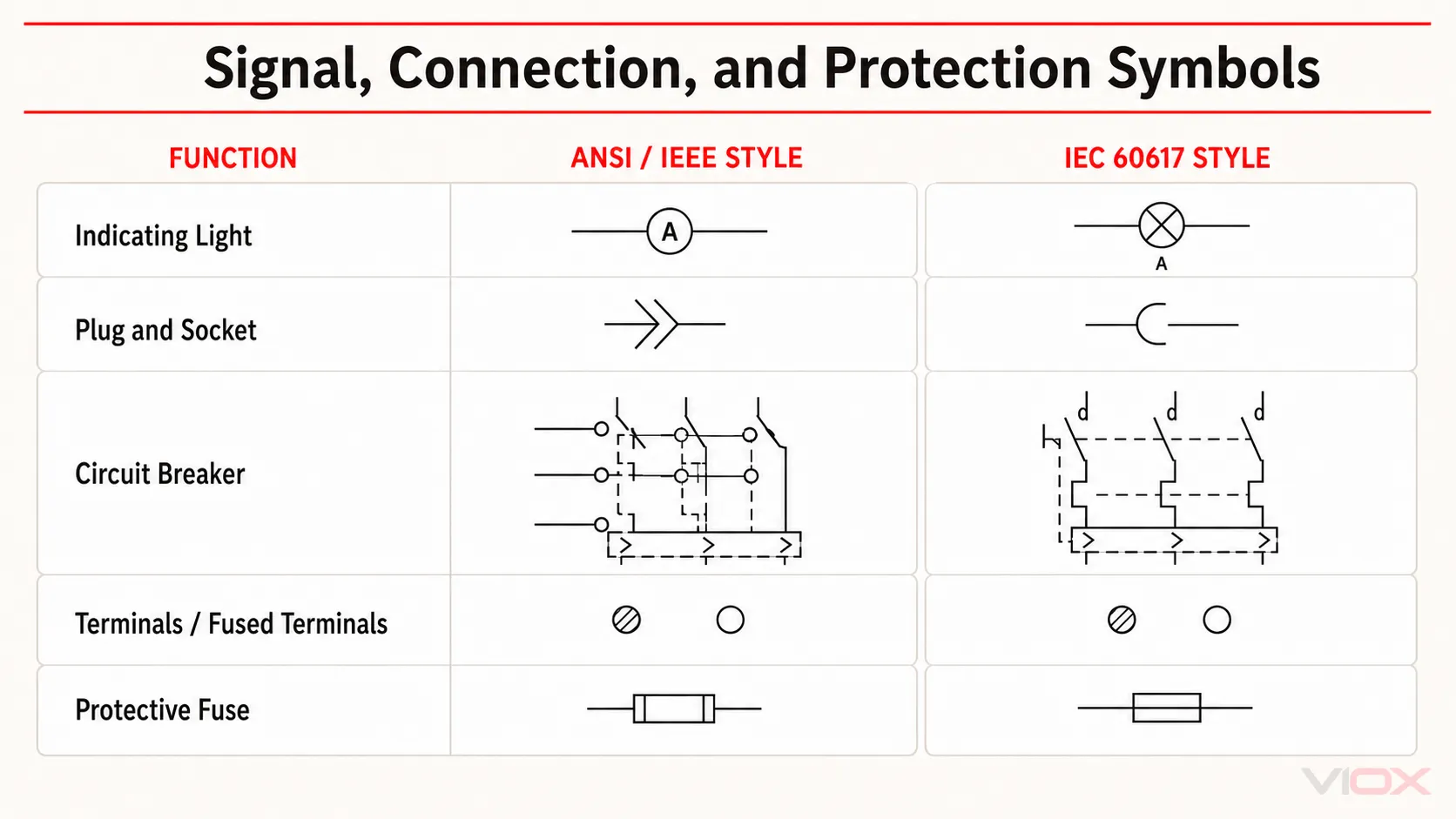

信号、接続、および保護のシンボル

最後のグループは、状態表示、導体の接続、または異常電流の遮断を行うデバイスを対象としています。.

重要な境界は以下の通りです：

アン 表示灯 シンボルは信号機能を示しており、その電圧、色、およびランプ技術については別途文書を参照する必要があります。.
A プラグおよびソケット シンボルは分離可能な接続を示しており、物理的なコネクタシリーズやピン配置を示すものではありません。.
A 端子記号 接続点を識別します。端子番号およびヒューズの有無については、図面および部品表から確認する必要があります。.
A 漏電ブレーカー この記号は遮断および保護機能を示しますが、遮断器の定格、トリップ曲線、遮断容量、または認証については記載していません。.
A ヒューズ記号 これ単体では速度クラスや適用カテゴリを識別できません。それらの区別については、詳細なヒューズ電気記号ガイド.

ANSI/IEEE規格とIEC 60617規格の比較

これら2つの列は、品質の優劣を競うものではなく、図面の表記言語として扱うべきものです。.

ポイント	ANSI/IEEE規格スタイルの図面	IEC 60617-style drawings
典型的なコンテキスト	北米の産業用制御ドキュメントおよびレガシー図面ライブラリ	国際電気技術図面および輸出向け機械ドキュメント
一般的な視覚的差異	コイルは円形で描かれることが多く、デバイスの略称が含まれる場合がある	コイルは一般的に長方形で描かれ、必要に応じて個別の修飾子が付けられる
機器識別	北米で馴染みのある略称やプロジェクト固有のタグが使用されることが多い	IEC準拠のタグやIEC 81346参照指定システムが使用される場合がある
最終的な権限	プロジェクトの凡例、適用される文書、および採用されている企業／業界の慣習	プロジェクトの凡例とIEC 60617データベース、または採用されているプロジェクト規格

について IEC 60617データベースは、電気技術図面で使用される図記号に関するIECの公式ソースです。実用的なブログのチャートに収まりきらないほど多くの記号やアプリケーションメタデータが含まれています。.

IEEE/ANSI 315-1975は、レガシーライブラリや教育資料で依然として広く参照されていますが、IEEEでは現在、これを Inactive-Reserved（非アクティブ・予約済み）. そのため、本記事では限定的な用語を使用しており、 ANSI/IEEE形式 左列の図がすべて現在のANSIの普遍的な要件であると主張するものではありません。契約、顧客、当局、または会社の図面規格が実際に何を要求しているかを常に確認してください。.

産業用電気図面の読み方

個々のシンボルを一つずつ解釈するのではなく、この手順に従ってください。.

1. 表題欄と凡例を読む

図面の種類、改訂版、適用される慣習、電圧システム、および略語リストを確認してください。図面にプロジェクト固有の凡例が含まれている場合は、一般的なチャートに基づく想定よりもそれが優先されます。.

2. 図面の種類を特定する

A 回路図 電気的機能と制御ロジックを強調します。.
A 配線図 物理的な接続ポイントと導体の配線を強調します。.
A 単線結線図 多導体電力システムを機能的な概要に簡略化します。.
A 盤レイアウト 物理的な配置を示すものであり、回路図の代わりにはなりません。.

3. 通常状態の確立

図面がデバイスを非通電、非加圧、静止、またはその他の通常状態として定義しているかどうかを判断します。これは、常開（N.O.）/常閉（N.C.）接点、圧力スイッチ、リミットスイッチ、およびタイムリレー接点を解釈する際に不可欠です。.

4. 動力回路と制御回路を個別に追跡する

主動力回路を、絶縁、保護、開閉、負荷の順に追跡します。次に、押しボタン、インターロック、リレー接点、コイル、センサー、表示器を通る制御回路を追跡します。.

5. コイルと接点を照合する

タグと相互参照を使用して、リレー、電磁接触器、スターター、またはタイムリレーのコイルによって動作するすべての接点を見つけます。図面上の物理的な近接性は、シンボルが同一デバイスに属していることを証明するものではありません。.

6. 配線前に端子を確認する

回路図は機能を説明するものであり、メーカーの端子図が実際の接続ポイントを確定させます。変更を加える前に、デバイスのマーキング、データシート、電線番号、端子配置図、および部品表を確認してください。.

試運転段階のチェックには、VIOXガイドを使用してパネルビルダーおよび機器設計者にとって、沿面距離は抽象的な図面注釈ではありません。これは、最終的に組み立てられた製品が、実際に使用される条件下で絶縁の完全性を維持できるかどうかを直接決定します。不十分な沿面距離の問題は、テスト中、またはさらに悪いことに、フィールドでの故障後にのみ発見されることがよくあります。これについては、VIOXの記事「.

電気用図記号の読み取りにおける一般的な間違い

チャートを配線指示書として扱う場合： シンボルの比較だけでは、端子の割り当てや製品の定格は分かりません。.
タグが汎用的であると想定する場合： KM、KA、CR、QFなどの呼称は、選択した参照システムやプロジェクトの慣習に依存します。.
動作状態における接点の読み取り： ほとんどの接点シンボルは、定義された通常状態で描かれています。.
すべてのキノコ型デバイスを非常停止と呼ぶ場合： アクチュエータの形状だけで安全機能が確立されるわけではありません。.
回路図と盤レイアウトの混同： 機能的な関係性は、正確な取り付け位置やケーブル経路を示すものではありません。.
凡例を無視したスタイルの混在： 輸入機器や修正された図面には、複数の表記規則が含まれている場合があります。.

よくあるご質問

電気シンボルチャートとは何か？

電気シンボルチャートは、回路図内でデバイスや機能を表現するために使用される図記号をまとめたものです。有用なチャートは、図面の表記規則を特定し、シンボルがタグ、端子、および常態とどのように関連しているかを説明します。.

ANSIとIECの電気シンボルは同じか？

常に同じとは限りません。一部の機能は似ていますが、特にコイル、接点、タイムリレー、操作機構などは描き方が異なる場合があります。プロジェクトの凡例および適用される文書が最終的な判断基準となります。.

IEC 60617とは何か？

IEC 60617は、電気技術図面用の図記号に関するIECデータベースです。導体、コンポーネント、開閉装置、制御装置、保護装置、計器、信号装置、およびその他のカテゴリを網羅しています。.

IEC 60617とIEC 81346の違いは何か？

IEC 60617 addresses graphical symbols used in diagrams. The IEC 81346 series addresses system structuring, object classification, and reference designations. A drawing may therefore use an IEC 60617-style symbol and a separate IEC 81346-based device identifier.

なぜ電磁接触器の接点とリレーの接点は同じように見えるのか？

接点記号は開閉状態と動作を表します。その接点が電磁接触器、制御リレー、タイムリレー、またはその他のデバイスのいずれに属するかは、関連するコイル、参照記号、回路の文脈、およびドキュメントによって識別されます。.

接点が常開か常閉かを見分けるにはどうすればよいか？

まず、図面の通常状態を定義します。常開（NO）接点はその状態で開いており、常閉（NC）接点は閉じています。機器の運転状態から通常状態を推測してはなりません。.

回路図記号のみを使用してコンポーネントを配線できますか？

いいえ。回路図を使用して機能を確認し、その後、製品ドキュメントから端子記号、電圧、接点構成、定格、および接続手順を確認してください。.

IEEE/ANSI 315は現在も有効な規格ですか？

IEEEはIEEE/ANSI 315-1975を「Inactive-Reserved（非アクティブ・予約済み）」としてリストしています。その図記号の慣習はレガシーな文書や北米の文書では一般的ですが、現在のプロジェクト要件については、推測ではなく確認を行う必要があります。.

出典および技術的参考文献

本チャートは実用的な識別リソースであり、認可された規格、プロジェクト仕様書、またはメーカーの配線指示書の代わりとなるものではありません。.
