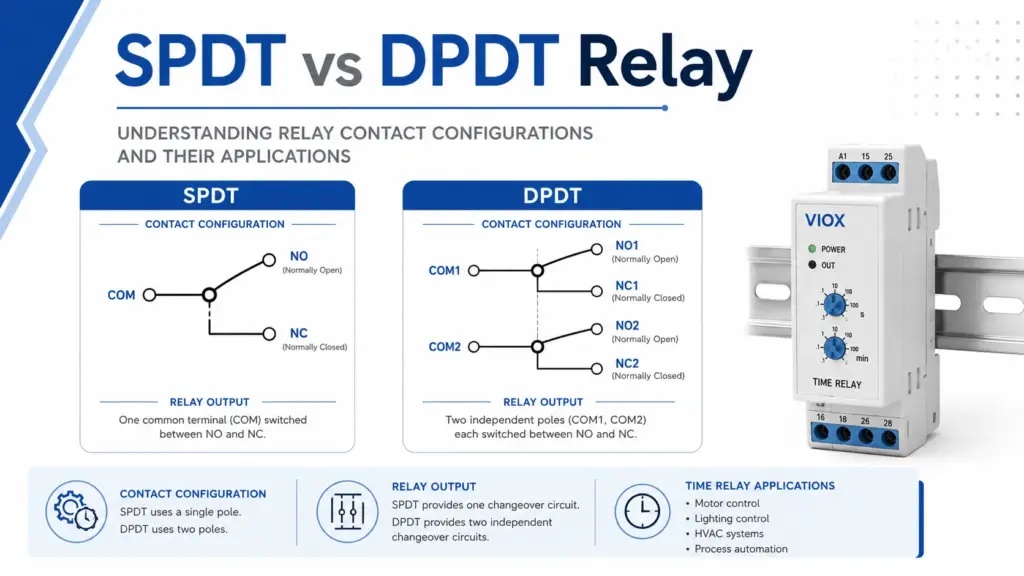

SPDTとDPDTリレー：直接的な回答
SPDTおよびDPDTはリレーの接点構成を表すものであり、タイミング機能を表すものではありません。SPDTリレーは、ノーマルオープン（常開）接点とノーマルクローズ（常閉）接点の間で切り替わる1つのコモン端子を備えています。DPDTリレーは、連動して動作する2組のSPDT接点を備えており、2つの独立した回路を同時に切り替えることが可能です。.
用途 SPDT 1つの回路で切り替え接点が必要な場合に使用します。 DPDT 2つの回路を同時に切り替える必要がある場合、2つの絶縁された出力が必要な場合、または回路で極性の反転や二重制御が必要な場合に使用します。.
タイマーリレーにおいて、SPDTまたはDPDTは出力接点の構成を表します。タイミング機能は以下を決定します。 いつ 接点が状態を変化させるタイミング。SPDTまたはDPDTは以下を決定します。 回路の数 切り替えられます。.
製品評価については、VIOXを参照してください。 タイマーリレー製品.
SPDTおよびDPDTの意味
| 期間 | フルフォーム | 意味 |
|---|---|---|
| SPST | 単極単投（SPST） | 1回路、単純なON/OFF接点 |
| SPDT | 単極双投（SPDT） | 1つの共通端子がNO接点とNC接点の間で切り替わる |
| DPST（双極単投） | 2極単投 | 2つの回路を同時にON/OFFする |
| DPDT | 2極双投 | 2つの単極双投（SPDT）接点セットを連動させる |
各文字は接点構造を表す：
- ポール 制御される独立した回路の数を意味する.
- 双投 各極が接続可能な出力位置の数を意味する.
- 単極（シングルポール） 1つの回路を制御します。.
- 2極（ダブルポール） 2つの回路を制御します。.
- 双投（ダブルスロー） 各極が2つの出力間を切り替えられることを意味します。.
つまり、SPDTリレーは2つの出力先を持つ1つの回路を制御します。DPDTリレーは2つの回路を制御し、各回路には2つの出力先があります。.
SPDTとDPDTの比較表
| 特徴 | SPDTリレー | DPDTリレー |
|---|---|---|
| 正式名称 | 単極双投（SPDT） | 2極双投 |
| 接点セット | 1回路2接点（1c接点） | 2回路2接点（2c接点） |
| 標準的な端子 | COM、NO、NC | COM1、NO1、NC1、COM2、NO2、NC2 |
| 制御回路 | 1回路 | 2独立回路 |
| 接点動作 | 1コモンがNOとNCを切り替え | 2コモンが2組のNO/NCを同時に切り替え |
| 電気的絶縁 | 1スイッチング回路 | 個別に配線した場合の2絶縁回路 |
| 一般的な用途 | NO/NC選択、警報接点、ファン遅延、信号切り替え | 極性反転、二重回路制御、インターロック、絶縁出力 |
| タイマーリレーの使用 | 1つの時限出力接点 | 2つの時限出力接点セット |
単純なタイミング出力にはSPDTで十分な場合が多い。2つの制御回路、信号絶縁、または極性反転には、通常DPDTが適している。.
SPDTリレーとは何か？
SPDTリレーは1極2投の構成です。3つの出力接点端子を備えています。
- COM: 共通端子（コモン）
- ノー: 常開接点（ノーマルオープン）
- NC: 常閉接点（ノーマルクローズ）
リレーが励磁されていないとき、COMはNCに接続されています。リレーが励磁されると、COMは切り替わりNOに接続されます。.
そのため、SPDTは別名で以下のようにも呼ばれます。 切替接点（チェンジオーバー接点） または C接点（切替接点） 多くのリレーのデータシートにおいて。.

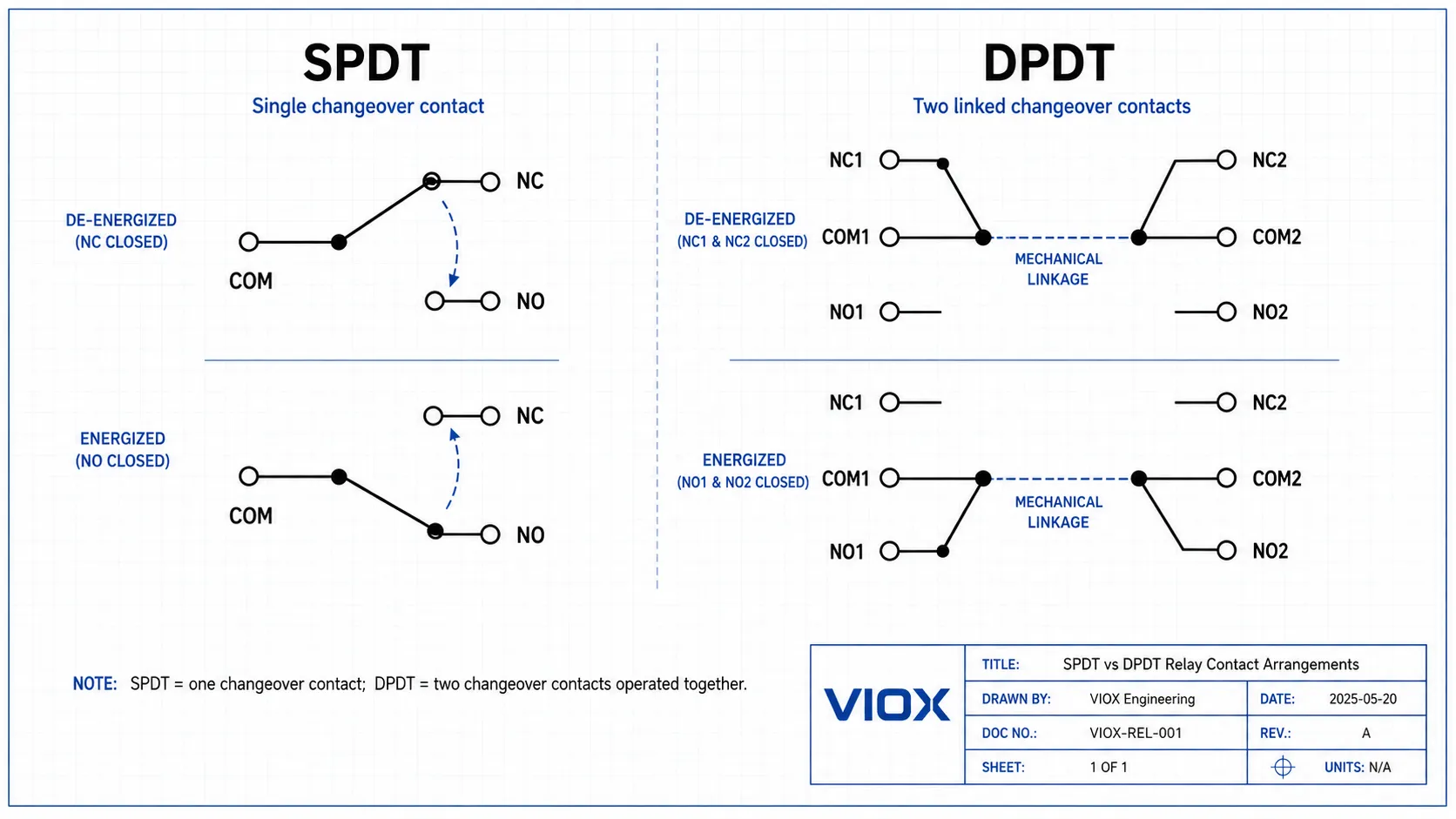

SPDT（単極双投）接点ロジック
非励磁時：COM -> NCSPDTタイムリレーも同様の接点ロジックを使用しますが、時間遅延、インターバル、繰り返しサイクル、またはその他のタイミング機能の後に接点の状態が切り替わります。.
DPDTリレーとは何か？
DPDTリレーは、1つのコイルまたはタイミング機構によって動作する2つのSPDTリレーのようなものです。通常、6つの出力接点端子を備えています。
- COM1、NO1、NC1 極1用
- COM2、NO2、NC2 極2用
両方の極は同時に切り替わりますが、2つの回路は電気的に分離した状態を維持できます。.
DPDT接点ロジック
極1非通電時：COM1 -> NC1これにより、2つの信号、2つの電圧レベル、または2つの回路経路を同時に切り替える必要がある場合にDPDTが有用となります。.

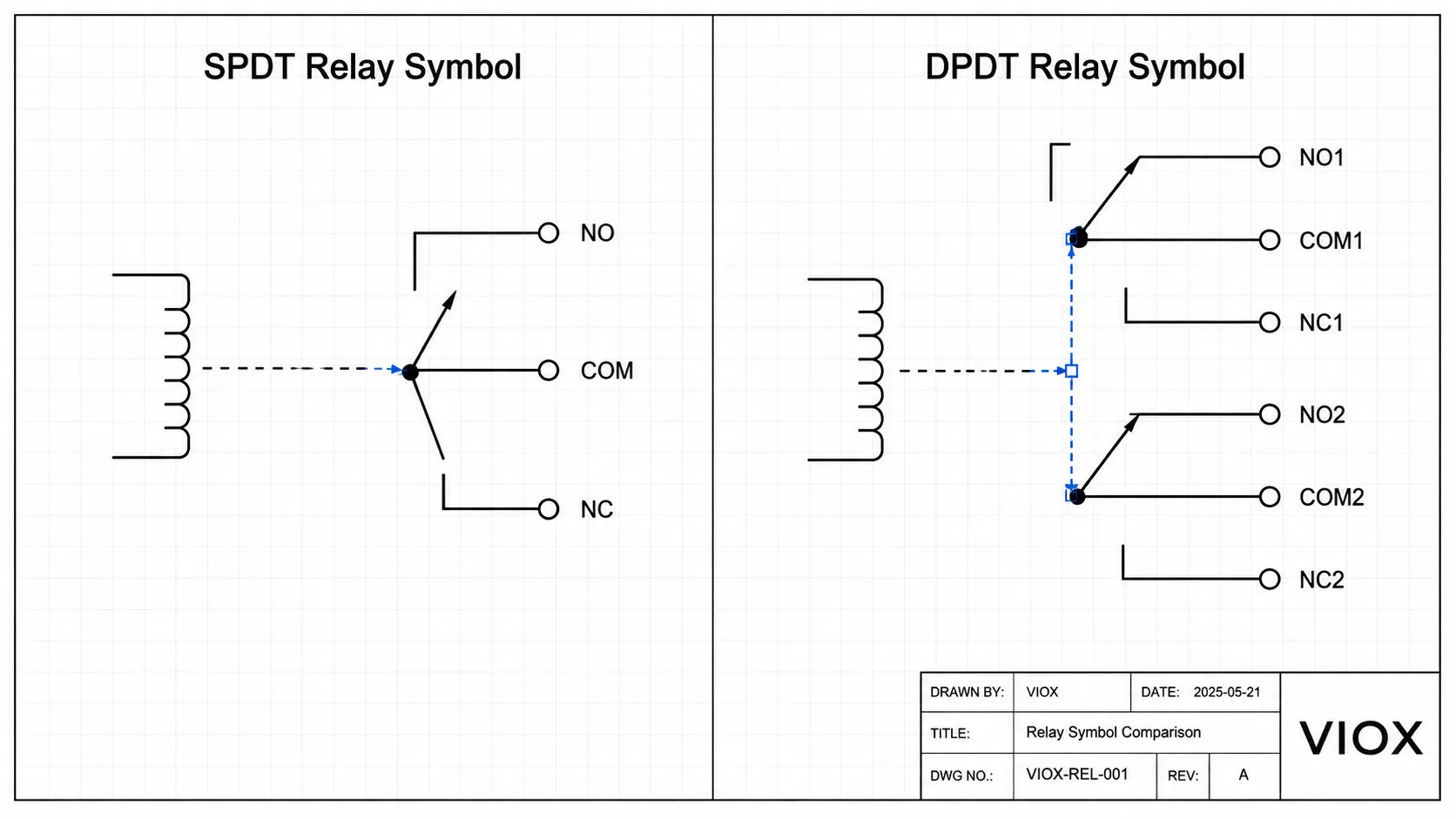

SPDTとDPDTの回路図記号
検索を行うエンジニア向け DPDTリレーの回路図記号 または SPDTリレーの回路図記号, 記号は極数と投数を明確に示す必要がある。.
| 記号の特性 | SPDT | DPDT |
|---|---|---|
| 可動接点数 | 1つ | 2つ |
| コモン端子数 | 1つのコモン | 2つのコモン |
| 出力接点数 | 常開（NO）および常閉（NC） | NO1/NC1およびNO2/NC2 |
| 外観図 | 1回路2接点（1c接点） | 2つの機械的に連動する切換接点 |
| コモンラベル | COM、NO、NC | COM1、NO1、NC1、COM2、NO2、NC2 |
回路図において、DPDTの記号は機械的に連動する2組のSPDT接点として描くこと。2つの極が実際に独立して動作する場合を除き、DPDTを無関係な2つのリレーとして描いてはならない。.

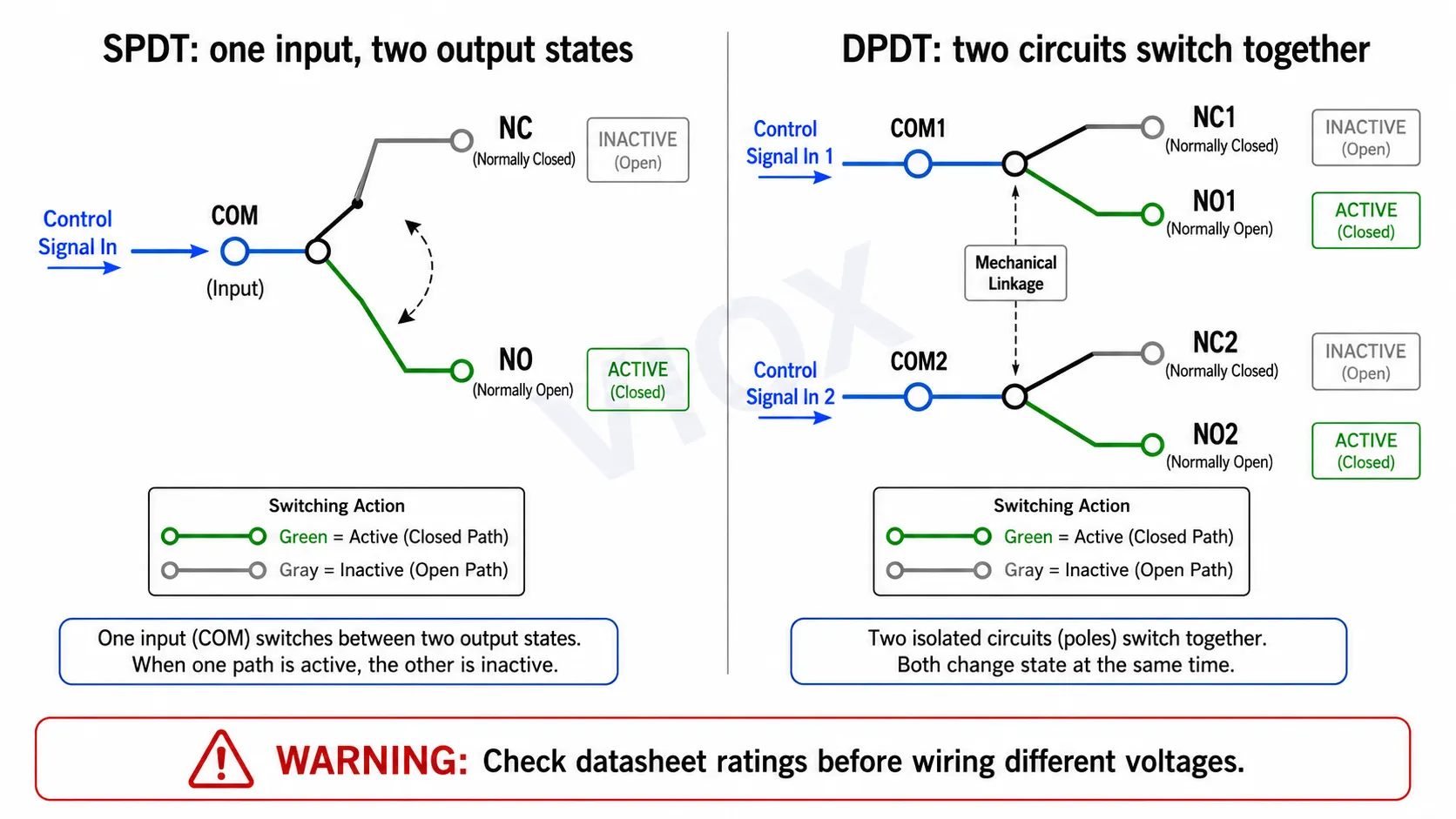

SPDTとDPDTの配線コンセプト
リレーの名称だけで配線を始めないこと。接点の機能から検討を開始すること。.
SPDTの配線コンセプト
1つの入力を2つの出力間で切り替える必要がある場合は、SPDTを使用すること。.
典型的な例：
- 1つの警報信号が正常状態から異常状態へ切り替わる
- 1つのファン出力が遅延後にオンになる
- 1つの制御信号で自動と手動のロジックを切り替える
- 1つの表示灯、ブザー、または補助信号の状態が変化する
DPDT配線のコンセプト
2組の接点を同時に切り替える必要がある場合はDPDTを使用する.
典型的な例：
- 2つの独立した制御信号を切り替える
- 低電力制御回路においてDC極性を反転させる
- 1つのタイミング信号を使用して2つの電圧系統を分離する
- 負荷制御用に1つの接点、フィードバック用に別の接点を提供する
- デバイスの定格および現地の規則で許可されている場合、活線と中性線の両方を切り替えること
異なる電圧を別々の極に配線する前に、必ずリレーのデータシートを確認すること。接点間隔、絶縁定格、端子配置、および承認条件によって許容範囲が決定される。.

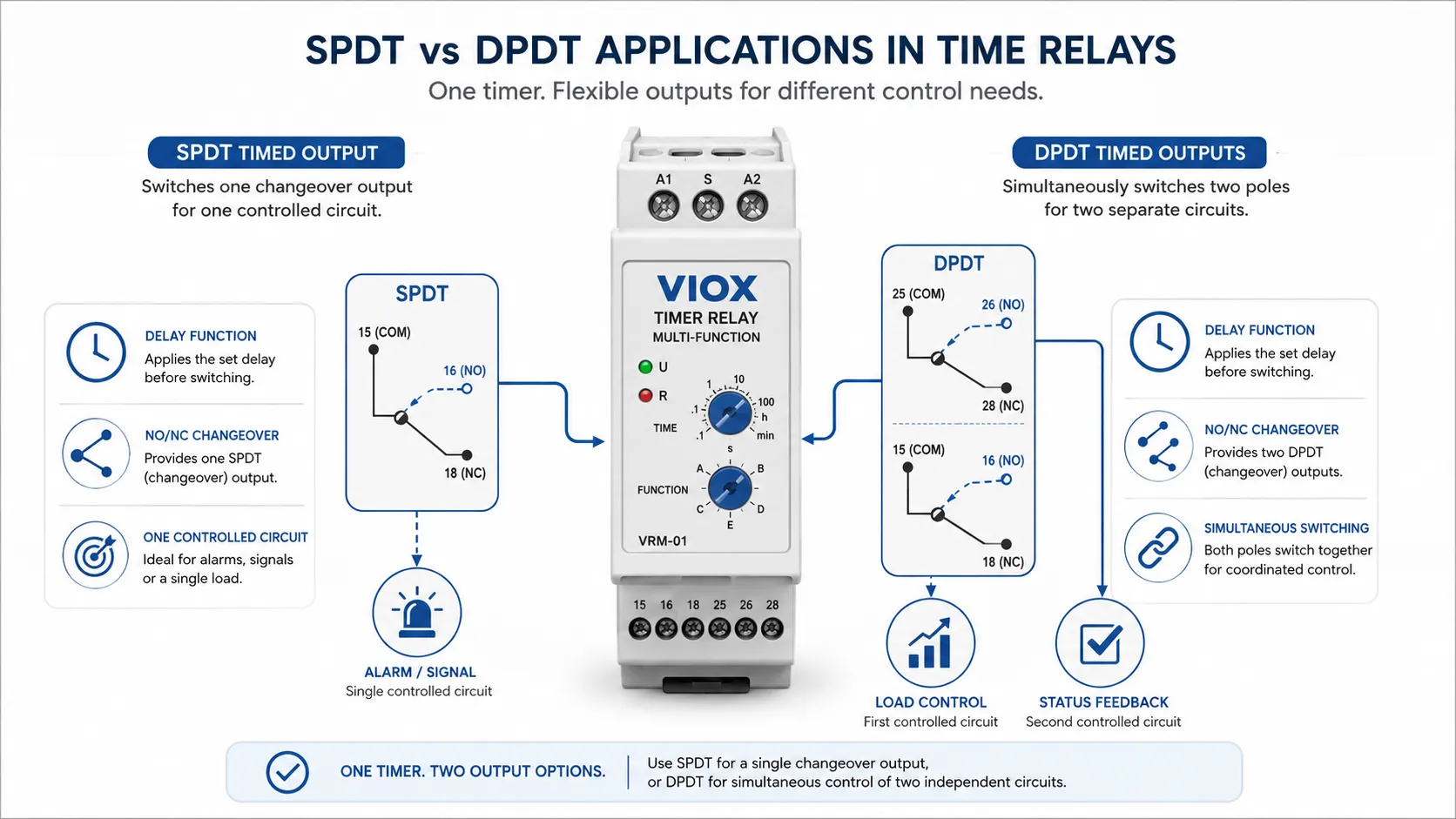

SPDTとDPDTのタイムリレーの用途
タイミング機能にはリレー出力接点が必要となることが多いため、SPDTおよびDPDTはタイムリレーで特に一般的である。.
SPDTタイムリレーアプリケーション
SPDT出力で十分なケース：
- オンディレイファン制御
- ポンプ始動遅延
- アラーム遅延出力
- 照明遅延
- 簡易モーター補助制御
- HVACファン残置運転ロジック
DPDTタイムリレーアプリケーション
DPDT出力は、1つのタイミングイベントで2つの出力を同時に制御する必要がある場合に有効です。.
例：
- 負荷制御用と状態フィードバック用の各時限接点
- 1つの遅延でトリガーされる2つの絶縁制御回路
- 低電力制御回路における正転/逆転インターロックロジック
- バックアップアラームと制御出力を同時に行う
- PLC入力フィードバックをフィールド制御回路から分離する
タイマーリレーの選定については、以下を参照 正しいタイマーリレーの選び方.
SPST対SPDT対DPDT
SPDTやDPDTを検索する多くのユーザーは、関連する接点タイプも必要としている。.
| 接触タイプ | フルフォーム | 端末数 | 機能 |
|---|---|---|---|
| SPST | 単極単投（SPST） | 2 | 1回路、単純なON/OFF |
| SPDT | 単極双投（SPDT） | 3 | 1回路でNOとNCを切り替える |
| DPST（双極単投） | 2極単投 | 4 | 2つの回路を同時にON/OFFする |
| DPDT | 2極双投 | 6 | 2組のSPDT接点を同時に切り替える |
ON/OFFのみが必要な場合はSPSTで十分です。切り替え接点が必要な場合はSPDTを使用してください。2組の切り替え接点を連動させる必要がある場合はDPDTを使用してください。.
SPDTとDPDTの選び方
| 状況 | より良い選択 | 理由 |
|---|---|---|
| 1つの回路でNO/NCの切り替えが必要 | SPDT | 単純な切り替え接点 |
| 2つの独立した回路を同時に切り替える必要がある | DPDT | 2組の接点が連動して動作する |
| 1つのタイミング信号で1つの負荷を制御する | SPDT | 端子数が少なく、配線が簡素化される |
| 1つのタイミング信号で負荷とフィードバックを制御する | DPDT | 1極で負荷を制御し、もう1極で状態信号を出力する |
| 低電力制御回路では極性の反転が必要となる | DPDT | 2極で接続経路を反転させることができる |
| パネルスペースとコストが重要である | SPDT | 通常、より小型で構造が単純である |
| 将来の拡張に備えて、2組目の接点が必要になる場合があります。 | DPDT | 設計上対応可能であれば、極数を増やすことが有効な場合があります。 |
柔軟性が高そうという理由だけでDPDTを選択しないでください。接点が増えることは、端子数、配線量、設置スペースの増加を意味し、回路の誤配線のリスクも高まります。.
よくある間違い
ミス1：SPDTやDPDTがタイミングを表していると考えること
SPDTやDPDTは接点構成を表すものであり、そのリレーがオンディレイ、オフディレイ、インターバル、スターデルタ、あるいは繰り返しサイクルのいずれであるかを示すものではありません。.
ミス2：接点定格を汎用的なものとして扱うこと
抵抗負荷用に定格設定されたリレー接点は、コンタクタコイル、ソレノイド、小型モーターなどの誘導負荷に対してはディレーティング（定格軽減）が必要になる場合があります。AC-1、AC-15、DC-13、またはその他の提供されている接点定格カテゴリを確認してください。.
ミス3：1つのDPDTリレーを2つの無関係なリレーとして使用すること
DPDTリレーの2つの極は連動して動作します。デバイスに個別のメカニズムや独立した出力がない限り、それらは個別にタイミング制御されることはありません。.
ミス4：絶縁限界の無視
2つのDPDT極で別々の回路を制御することは可能ですが、電圧差、絶縁定格、端子間隔、および安全規則を依然として確認する必要があります。.
ミス5：リレーの接点端子とコイル端子の混同
COM、NO、NCは出力接点端子です。A1/A2などのコイル端子や入力端子は、リレーに電源を供給またはトリガーするためのものです。これらを混同することは、配線における一般的なミスです。.
ミス6：DPDTが常にSPDTより優れているという思い込み
DPDTが優れているのは、2組のスイッチング接点が必要な場合のみです。単一のタイミング出力であれば、SPDTの方がシンプルでトラブルシューティングも容易です。.
よくあるご質問
リレーにおけるSPDTとはどういう意味ですか？
SPDTとはSingle Pole Double Throw（単極双投）の略です。1つの共通端子を持ち、常時開（NO）接点と常時閉（NC）接点の間で切り替えを行います。.
リレーにおけるDPDTとはどういう意味ですか？
DPDTとはDouble Pole Double Throw（双極双投）の略です。2組のSPDT接点が連動して動作する構造で、通常6つの接点端子を備えています。.
SPDTリレーとDPDTリレーの違いは何ですか？
SPDTリレーは1つの回路を2つの出力間で切り替えます。DPDTリレーは2つの独立した回路を、2つの出力位置へ同時に切り替えます。.
DPDTは単にSPDTリレーが2つあるものですか？
機能的には、DPDTリレーは1つのコイルまたは機構によって連動する2組のSPDT接点として動作します。デバイスが特別にそのように設計されていない限り、2つの極を個別に制御することはできません。.
SPDTの代わりにDPDTリレーを使用することはできますか？
はい、接点定格、コイル電圧、絶縁定格、および端子配置が用途に適していれば可能です。DPDTリレーの1極のみを使用し、もう一方を使用しないことも可能ですが、コストや設置スペースの面で不利になる場合があります。.
DPDTリレーの回路図記号とはどのようなものですか？
DPDTリレーの記号は、機械的に連動する2組の切り替え接点を示しています。各極には、コモン（共通）、ノーマルオープン（常開）、ノーマルクローズ（常閉）の各接点があります。.
SPST、SPDT、DPDTの違いは何ですか？
SPSTは1つの回路の単純なON/OFFです。SPDTは1つの回路を2つの出力間で切り替えるものです。DPDTは、連動して動作する2組のSPDT接点セットです。.
SPDTは切り替え接点（チェンジオーバー接点）と同じですか？
はい、SPDTは一般的に切り替え接点と呼ばれます。これは、リレーが動作するとコモン端子がNCからNOへ切り替わるためです。.
12V SPDTリレーとはどういう意味ですか？
通常、これはリレーコイルの定格電圧が12Vであり、接点構成がSPDT（単極双投）であることを意味します。コイル電圧と接点定格は個別の仕様であるため、両方を確認する必要があります。.
最終的なアドバイス
SPDTおよびDPDTはタイミング機能ではなく、接点構成を指します。.
1つの回路で切り替え接点が必要な場合はSPDTを使用してください。2組の接点を同時に切り替える必要がある場合、絶縁された出力が必要な場合、または制御回路で極性の反転や二重切り替えが必要な場合はDPDTを使用してください。.
タイマーリレーを選択する際は、まずタイミング機能を選び、次に接点構成を選んでください。適切なタイマーリレーの選定には、正しいタイミングモードと正しい接点構成の両方が必要です。.
