Equipotenzializzazione vs Messa a terra vs Collegamento a terra: NEC vs IEC

Equipotenzializzazione vs Messa a terra vs Collegamento a terra: NEC vs IEC

Scritto da

in

,
In questa pagina

Bonding, grounding e earthing descrivono funzioni elettriche correlate ma diverse. Bonding unisce parti conduttrici per mantenere la continuità elettrica e limitare pericolose differenze di potenziale. Grounding è il vocabolario dominante del National Electrical Code statunitense (NEC) per diversi sistemi, apparecchiature e collegamenti legati alla terra. Earthing è il vocabolario dominante della Commissione Elettrotecnica Internazionale (IEC) per i collegamenti a terra e le disposizioni earthing costruite attorno ad essi.

Grounding e earthing sono spesso controparti regionali, ma lo sono sostituti parola per parola non sicuri. Una specifica deve identificare la funzione: collegamento a un elettrodo di terra, percorso protettivo di corrente di guasto, equipotenziale bonding, punto del sistema messo a terra o funzione neutra.

Limite di sicurezza: Questa è una guida alla terminologia e all'interpretazione del sistema, non una procedura di cablaggio. I requisiti Grounding e earthing dipendono dalla fornitura, dalla disposizione earthing, dal metodo di protezione, dal codice adottato, dalle istruzioni dell'apparecchiatura e dall'autorità locale. La progettazione, l'ispezione, i test e le modifiche devono essere eseguiti da persone qualificate.

I tre termini in sintesi

Termine Significato funzionale Utilizzo tipico di NEC/USA Tipico IEC/utilizzo internazionale
Incollaggio Collega elettricamente le parti conduttrici per stabilire la continuità e controllare le differenze di potenziale Collegamento dell'apparecchiatura, ponticello di collegamento principale, ponticello di collegamento del sistema Equipotenziale di protezione bonding, protective bonding conductor
La messa a terra Linguaggio ombrello statunitense per il collegamento di sistemi o apparecchiature a terra e per i conduttori che partecipano al percorso della corrente di guasto dell'apparecchiatura Messa a terra del sistema, conduttore di messa a terra dell'apparecchiatura, conduttore dell'elettrodo di messa a terra La messa a terra può apparire nelle traduzioni o nella pratica locale, ma i documenti IEC normalmente utilizzano earthing terminologia
Messa a terra Collega un sistema, un'installazione o un'apparecchiatura a terra tramite una disposizione earthing. Spesso usato in modo informale come sinonimo di grounding Elettrodo di terra, conduttore earthing, terminale principale earthing, protettivo earthing

La regola pratica più veloce è:

  • Il legame chiede: quali parti conduttrici devono essere collegate elettricamente?
  • Grounding o earthing chiede: cosa è collegato a terra, dove e per quale funzione del sistema?
  • La protezione dai guasti chiede: quale percorso completo e dispositivo di protezione interromperanno l'alimentazione in caso di guasto definito?

Queste domande interagiscono, ma nessuna può sostituire le altre.

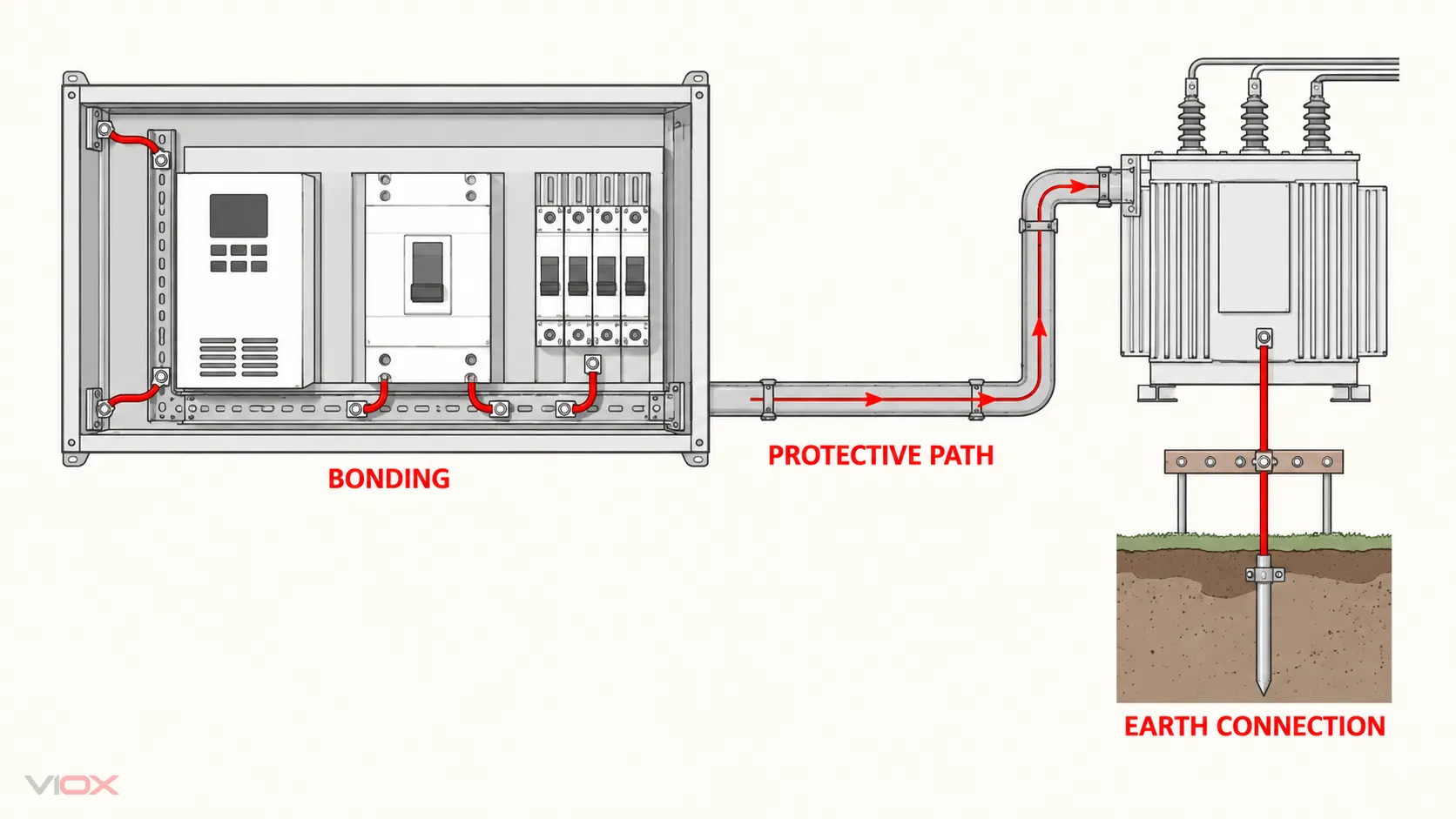

Mappa funzione-prima della terminologia bonding, grounding e earthing

Perché i termini NEC e IEC non vengono tradotti uno per uno

I quadri NEC e IEC descrivono molti degli stessi obiettivi fisici: controllare la tensione di contatto, creare percorsi protettivi affidabili, collegare un sistema a terra e ottenere la disconnessione automatica quando richiesto. Dividono e nominano quelle funzioni in modo diverso.

In Pratica statunitense, la parola messa a terra appare in nomi che non significano “inviare corrente normale nel terreno”. Un equipment grounding conductor (EGC), ad esempio, forma part of un percorso conduttivo di corrente di guasto verso il punto sorgente bonding. Il principio NEC è che la terra stessa non è l'effettivo percorso della corrente di guasto verso terra utilizzato per azionare un dispositivo di protezione da sovracorrente.

La terminologia IEC separa in modo più visibile earthing, conduttori di protezione, e equipotenziale di protezione bonding. IEC 60050-195 stabilisce il vocabolario per earthing e la protezione contro le scosse elettriche, mentre IEC 60364-5-54 affronta le disposizioni earthing, i conduttori di protezione e i conduttori di protezione bonding.

Il risultato è un passaggio pedonale funzionale, non un dizionario di traduzione.

NEC-to-IEC Funzione Attraversamento pedonale

Funzione NEC/termine statunitense Termine IEC più vicino Qualità della mappatura Qualificazione critica
Collegare le parti conduttrici esposte dell'apparecchiatura al percorso protettivo contro la corrente di guasto Conduttore di messa a terra delle apparecchiature (EGC) Conduttore di protezione, comunemente PE dove fornisce protezione earthing Vicino, non esatto Le forme consentite dei conduttori, il dimensionamento, l'identificazione, il rapporto con la sorgente e le regole di disconnessione differiscono in base al sistema e alla giurisdizione
Collegare l'impianto elettrico all'impianto grounding electrode. Conduttore dell'elettrodo di terra (GEC) Conduttore di terra Close Non confondere nessuno dei due conduttori con il percorso della corrente di guasto dell'apparecchiatura completa
Collegare le parti conduttrici per sicurezza e continuità conduttore Bonding o ponticello bonding. Conduttore di collegamento protettivo Close Le parti collegate e le proprietà del conduttore richieste dipendono dalla regola applicabile e dal confine di installazione
Stabilire la connessione di servizio o di sistema derivato tra la rete grounded conductor e l'apparecchiatura-bonding Ponticello di collegamento principale o ponticello di collegamento di sistema Nessuna etichetta universale uno per uno Parziale IEC l'implementazione dipende dalla disposizione TN, TT o IT e dall'architettura di origine/distribuzione
Trasportare la normale corrente di carico da linea a neutro ed essere collegato intenzionalmente a terra/terra in un punto approvato Conduttore di terra; spesso, ma non sempre, il conduttore neutro Conduttore neutro, dove esiste un punto neutro e una funzione Parziale Conduttore messo a terra e neutro non sono sinonimi universali
Combina funzioni protettive e neutre in un unico conduttore Nessun downstream ordinario equivalente a un neutro più separato EGC Conduttore PEN Non sicuro senza contesto di sistema Un PEN appartiene all'architettura definita TN-C o TN-C-S e non deve essere trattato come un generico neutro o PE
Collegamento conduttivo diretto con la massa generale della terra Elettrodo di messa a terra Elettrodo di terra Close La costruzione, la qualificazione, i test degli elettrodi e il loro ruolo nella protezione dai guasti rimangono specifici del codice e del sistema
Punto terminale comune per le funzioni di protezione e earthing. Terminale o barra Grounding/bonding, a seconda del confine dell'apparecchiatura Morsetto principale earthing o sbarra principale earthing. Parziale Il nome di una barra fisica non dimostra la sua funzione neutra consentita, PE, bonding o elettrodo

"PE è uguale a terra" è una abbreviazione utile, ma incompleta

Su un disegno IEC, PE identifica una funzione di conduttore di protezione. Su un disegno statunitense, un EGC può svolgere una funzione protettiva strettamente correlata. Traducendo entrambi semplicemente come "filo di terra" si nascondono importanti differenze nell'identità del conduttore, nei metodi di cablaggio consentiti, nella sorgente bonding e nell'architettura del sistema.

Per l'interpretazione del pannello a livello di componente, la guida separata VIOX a barre neutre rispetto a barre grounding. spiega perché i punti terminali fisici non possono essere identificati solo dal colore o dal soprannome.

Bonding: Continuità e controllo potenziale

Bonding collega le parti conduttrici in modo che non rimangano elettricamente isolate dal sistema di protezione o sviluppino una differenza di potenziale incontrollata. A seconda dell'installazione, la rete collegata può includere involucri di apparecchiature, canaline metalliche, armature di cavi, metallo strutturale, tubazioni conduttive e terminali o barre designate.

Secondo la logica NEC, l'apparecchiatura bonding aiuta anche a creare il circuito a bassa impedenza necessario affinché la corrente di guasto ritorni alla sorgente e aziona il dispositivo di protezione. Le norme OSHA accessibili al pubblico richiedono che i conduttori bonding utilizzati per la continuità trasportino la corrente di guasto che può essere imposta e che le custodie metalliche o le canaline che servono il percorso protettivo devono essere efficacemente collegate.

Il linguaggio IEC viene comunemente utilizzato equipotenziale di protezione bonding. L'obiettivo non è quello di promettere che ogni punto connesso abbia una differenza di tensione esattamente pari a zero sotto ogni transitorio o guasto. Si tratta di stabilire le connessioni di protezione necessarie per limitare le differenze di potenziale pericolose all'interno del sistema di protezione progettato.

Bonding pertanto non significa automaticamente:

  • collegare indiscriminatamente ogni oggetto metallico;
  • collegamento del neutro e del PE ad ogni quadro di distribuzione;
  • installazione di un elettrodo di terra aggiuntivo;
  • fornire protezione contro i fulmini da sola; O
  • protezione dai guasti soddisfacente senza un percorso del conduttore verificato e un dispositivo di protezione.

Grounding in NEC Utilizzo

NEC L'articolo 250 utilizza grounding e bonding in diverse funzioni distinte. Mantenerli separati previene l'errore comune di considerare ogni conduttore verde, vite bonding e picchetto di terra come intercambiabili.

Impianto elettrico grounding

Un conduttore o un punto del sistema è intenzionalmente collegato a terra per stabilire la relazione del sistema con terra, stabilizzare la tensione a terra in condizioni normali e affrontare le tensioni imposte in condizioni definite. Il punto di connessione effettivo dipende dal fatto che la fonte sia fornita dal servizio o derivata separatamente e dalle regole di sistema applicabili.

Attrezzatura grounding e bonding

Le parti conduttrici esposte normalmente non conduttrici di corrente sono collegate in un'efficace rete protettiva. If a line conductor contacts a bonded enclosure, the intended path returns fault current through conductive equipment-grounding and bonding paths toward the source—not primarily through soil.

Sistema di elettrodi di messa a terra

Il sistema grounding electrode collega l'impianto elettrico dell'edificio ad elettrodi abilitanti a contatto con la terra. Ha importanti funzioni di riferimento di tensione e di tensione imposta, ma un'asta da sola non sostituisce una connessione EGC o bonding mancante.

Il VIOX NEC pannello grounding e bonding guida copre le apparecchiature di servizio, i pannelli a valle, gli elettrodi grounding e il posizionamento dei punti bonding in modo più approfondito. Tali decisioni di installazione rimangono intenzionalmente al di fuori di questa pagina terminologica.

Earthing nell'utilizzo di IEC.

IEC uses sistema di messa a terra per descrivere la relazione tra la sorgente del sistema di alimentazione, la terra, le parti conduttrici esposte e i conduttori di protezione. Le familiari lettere TN, TT e IT codificano tali relazioni anziché identificare un “filo di terra” universale.

Elettrodo di terra e conduttore earthing.

Un elettrodo di terra stabilisce un contatto conduttivo con la terra. Il conduttore earthing collega l'elettrodo al sistema earthing, comunemente attraverso un terminale principale earthing o una sbarra collettrice. Non esegue automaticamente tutte le funzioni PE, neutro o bonding nell'installazione.

Conduttore di protezione e PE

Per le funzioni di sicurezza è previsto un conduttore di protezione. PE è la designazione comunemente usata quando il conduttore fornisce protezione earthing. Il suo percorso e il suo ruolo dipendono dalla disposizione e dalla misura di protezione earthing.

Conduttore di collegamento protettivo

Un protective bonding conductor collega le parti conduttrici specificate per l'equipotenziale di protezione bonding. Non dovrebbe essere rinominato neutro semplicemente perché termina vicino alla barra neutra e normalmente non dovrebbe trasportare corrente di carico.

Per l'architettura dietro questi termini, vedere Sistemi TN, TT e IT earthing.. Quella guida possiede il compito di selezione del sistema e di comportamento difettoso; questa pagina possiede la traduzione della terminologia.

La differenza del percorso di faglia che cambia la risposta

Una dichiarazione statunitense ampiamente ripetuta afferma che la Terra non è un percorso efficace per la corrente di faglia verso terra. Ciò è corretto nel suo contesto prestazionale NEC, ma non deve essere trasformato nell'affermazione globale secondo cui la terra non è mai part of un circuito di guasto protettivo.

Architettura Percorso semplificato della corrente di guasto Solita implicazione protettiva Cosa non dare per scontato
NEC sistema messo a terra con un EGC Guasto di linea → involucro collegato → percorso EGC/bonding → punto sorgente bonding → avvolgimento sorgente Il percorso metallico è progettato per consentire una corrente di guasto sufficiente per il funzionamento del dispositivo di protezione applicabile Un'asta remota può sostituire una EGC mancante
IEC Sistema TN Guasto di linea → parte conduttiva esposta → percorso PE o PEN → punto sorgente messo a terra → avvolgimento sorgente Il percorso protettivo metallico e l'impedenza del circuito sono fondamentali per la disconnessione automatica Ogni variante TN consente lo stesso trattamento neutro/PE.
IEC Sistema TT Guasto di linea → parte conduttiva esposta → elettrodo di installazione → terra → elettrodo sorgente → avvolgimento sorgente Earth electrodes form part of the fault loop; la protezione dalla corrente residua è comunemente necessaria perché l'impedenza del circuito può limitare la corrente Un normale dispositivo di sovracorrente si disconnetterà sempre abbastanza velocemente
IEC Sistema informatico, primo guasto Dipende dall'isolamento o dall'impedenza della sorgente, dalla capacità distribuita, earthing e dalla capacità esposta part connections Il monitoraggio e la reazione specifica del sistema al primo e ai successivi guasti sono fondamentali Il comportamento del primo errore può essere dedotto dalle regole TN o TT

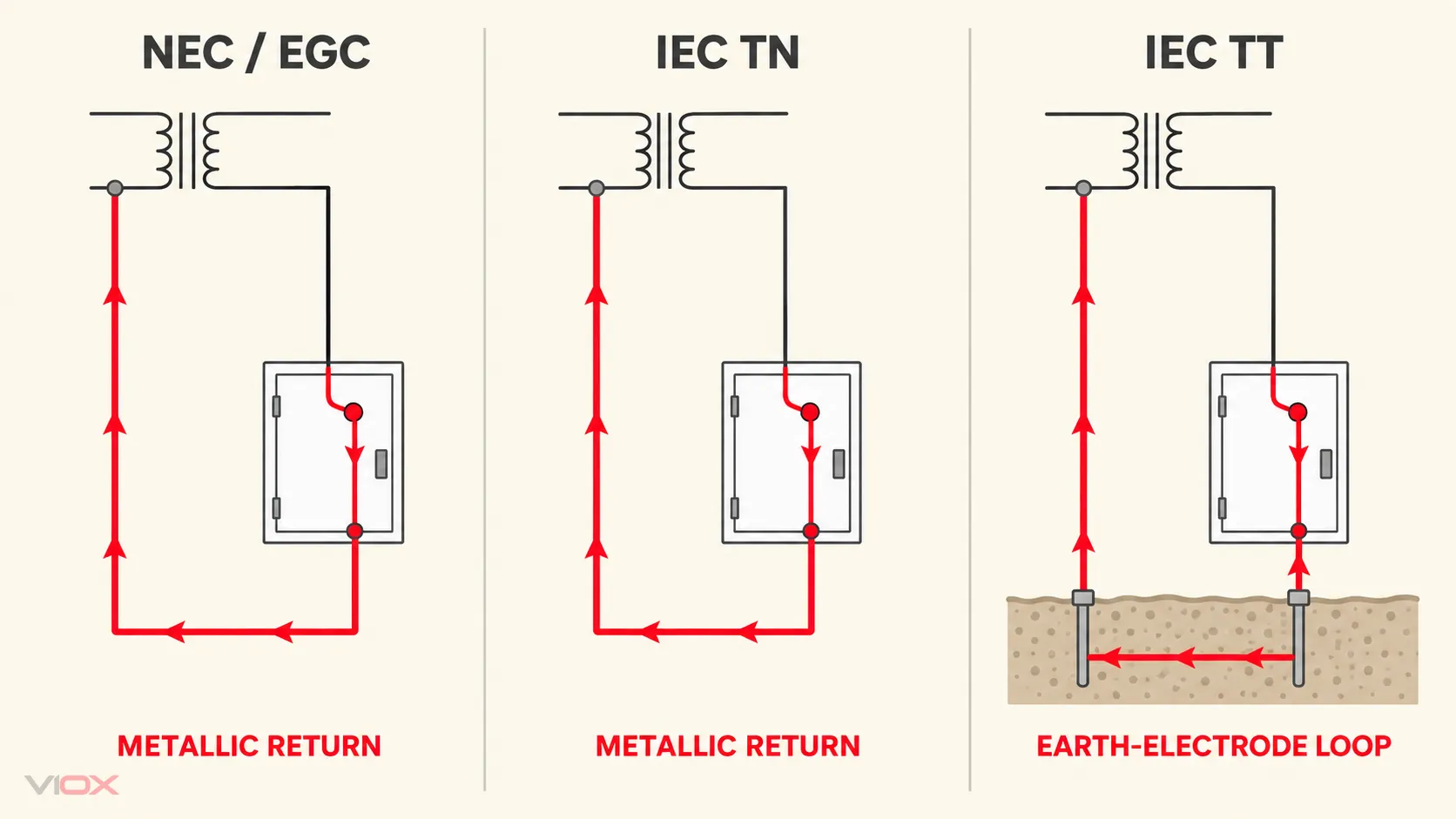

Confronto tra percorsi di corrente di guasto metallici e di terra nei sistemi NEC, TN e TT

Questa distinzione spiega perché una frase tecnicamente corretta può diventare pericolosa se copiata attraverso gli standard. Identificare sempre la disposizione earthing e la misura di protezione prima di giudicare il conduttore o il percorso dell'elettrodo.

Il conduttore neutro e messo a terra, PE e PEN non sono intercambiabili

Gli errori terminologici spesso diventano errori di cablaggio al confine neutro.

Il neutro è una funzione del circuito

Un conduttore neutro è collegato a un punto neutro e può trasportare corrente operativa. Non tutti i conduttori messi a terra sono necessariamente neutri e non tutti i sistemi AC distribuiscono un neutro.

PE è una funzione protettiva

Un conduttore PE è destinato a scopi protettivi, non come un normale ritorno di corrente di carico. Lo stesso limite pratico si applica a un EGC statunitense: la normale corrente neutra non deve essere posizionata su apparecchiature a valle-grounding e percorsi metallici collegati da una connessione involontaria.

PEN combina le funzioni solo dove l'architettura lo consente

Un conduttore IEC PEN combina le funzioni di protezione earthing e di neutro in una porzione definita di un sistema TN. Una volta che tali funzioni sono separate in PE e N, non possono essere ricombinate casualmente a valle. Un disegno segnato PEN pertanto trasporta molte più informazioni sul sistema rispetto alla parola “terra”.

La barra della terra e la barra neutra descrivono i ruoli previsti, non l'apparenza

Il materiale o la posizione di montaggio di una barra non determina se è destinata al collegamento neutro, PE, bonding o agli elettrodi. Confermare l'isolamento da o bonding verso la custodia, i valori nominali dei terminali, l'uso approvato del conduttore, il confine della sorgente e il design applicabile. VIOX barra di terra e barra neutra le pagine mostrano le categorie dei componenti, ma la selezione dei componenti non determina l'architettura del sistema.

Come interpretare un disegno o una specifica

Utilizzare questa sequenza di prima funzione quando i linguaggi NEC e IEC compaiono nello stesso progetto.

  1. Identificare il documento disciplinare. Registrare il codice o lo standard adottato, l'edizione, gli emendamenti nazionali, le specifiche del progetto e l'autorità di approvazione.
  2. Identificare la fonte e la disposizione earthing. Determinare se il sistema è fornito di servizi o derivato separatamente e se la sua architettura è TN, TT, IT o un'altra disposizione definita.
  3. Traccia la corrente normale. Contrassegnare la linea, il conduttore messo a terra, il neutro, il punto medio e qualsiasi conduttore destinato a trasportare corrente operativa.
  4. Traccia il percorso metallico protettivo. Seguire EGC, PE, PEN dove consentito, ponticelli bonding, involucri, canaline e connessioni sorgente bonding.
  5. Tracciare il collegamento terra-elettrodo. Identificare gli elettrodi, il GEC o il conduttore earthing, il terminale principale earthing e il punto in cui questo sottosistema si collega al sistema elettrico.
  6. Identificare il metodo di disconnessione automatica. Controllare il circuito di guasto previsto, la protezione da sovracorrente, la protezione da corrente residua, il monitoraggio e le prestazioni di disconnessione richieste.
  7. Traduci per funzione, non per colore o abbreviazione. Etichetta un termine cross-market come la controparte più vicina e registra le restanti differenze.
  8. Verificare le istruzioni esatte dell'attrezzatura. Confermare lo scopo del terminale, i conduttori consentiti, le disposizioni bonding, il trattamento neutro e le condizioni di installazione per l'apparecchiatura effettiva.

Per macchine o pannelli importati, una nota specifica utile è:

Il Fornitore dovrà identificare ogni conduttore N, PE, PEN, EGC, bonding, earthing e il collegamento dell'elettrodo di terra in base alla funzione elettrica e allo standard applicabile. Una terminologia simile non sarà trattata come prova di intercambiabilità. Fornire la sorgente e la disposizione earthing, il concetto di protezione, l'identificazione del conduttore e lo schema unifilare approvato.

Common Translation Failures

Statement Perché non è sicuro o è incompleto Migliore interpretazione
“Terra e terra sono esattamente la stessa cosa.” Le parole regionali possono sovrapporsi, ma i termini del sistema e del conduttore non corrispondono esattamente Identificare il collegamento a terra, il percorso protettivo e la struttura di governo
"PE è solo il nome IEC per un filo di messa a terra." PE è una designazione di conduttore di protezione; il conduttore earthing a un elettrodo è una funzione distinta Tracciare PE e il conduttore earthing separatamente
"Il neutro è collegato a terra, quindi può utilizzare la barra di terra." Il collegamento consentito da N al sistema di protezione dipende dalla sorgente e dal confine bonding. Identificare il punto bonding approvato e mantenere separate le funzioni a valle dove richiesto
"Una seconda asta eliminerà il guasto." In comune NEC e percorsi TN, il dispositivo di protezione si basa su un ritorno ad impedenza sufficientemente bassa verso la sorgente Riparare e verificare il percorso completo EGC/PE/bonding
“La Terra non trasporta mai corrente di guasto.” Questa affermazione ignora il TT e altre condizioni di ritorno della terra Identificare la disposizione e il metodo di protezione earthing.
"PEN significa neutro più un filo di terra di riserva." PEN è un conduttore con funzioni combinate in condizioni definite Applicare le regole specifiche TN-C/TN-C-S e il confine di separazione
"Bonding e earthing eliminano la necessità della protezione RCD/GFCI o SPD." Queste misure affrontano diversi pericoli e percorsi attuali Coordinare ogni livello di protezione richiesto in modo indipendente

La guida separata VIOX a RCD/GFCI, grounding e protezione da sovratensione spiega perché queste funzioni possono coesistere senza essere sostitutive. Per i confini bonding e earthing relativi ai fulmini, utilizzare guida al sistema di protezione contro i fulmini.

La regola specifica da mantenere

Non approvare o rifiutare un conduttore perché un disegno lo chiama “terra” o “terra”. Determina cosa si collega, se trasporta corrente normale, come partecipa alla protezione dai guasti, dove si trova il punto di origine bonding, quale ruolo svolge l'elettrodo di terra e quale codice o norma regola l'installazione.

La traduzione sicura tra mercati diversi non è:

terra = terra = PE = neutro

È:

termine + funzione elettrica + confine del sistema + norma governativa + percorso del guasto verificato

Fonti primarie

Cambiano gli standard, i codici, le adozioni nazionali e i requisiti locali. Confermare l'edizione adottata, la progettazione del sistema, la documentazione delle apparecchiature e i requisiti di approvazione per il progetto effettivo.
