সংক্ষিপ্ত বিবরণ

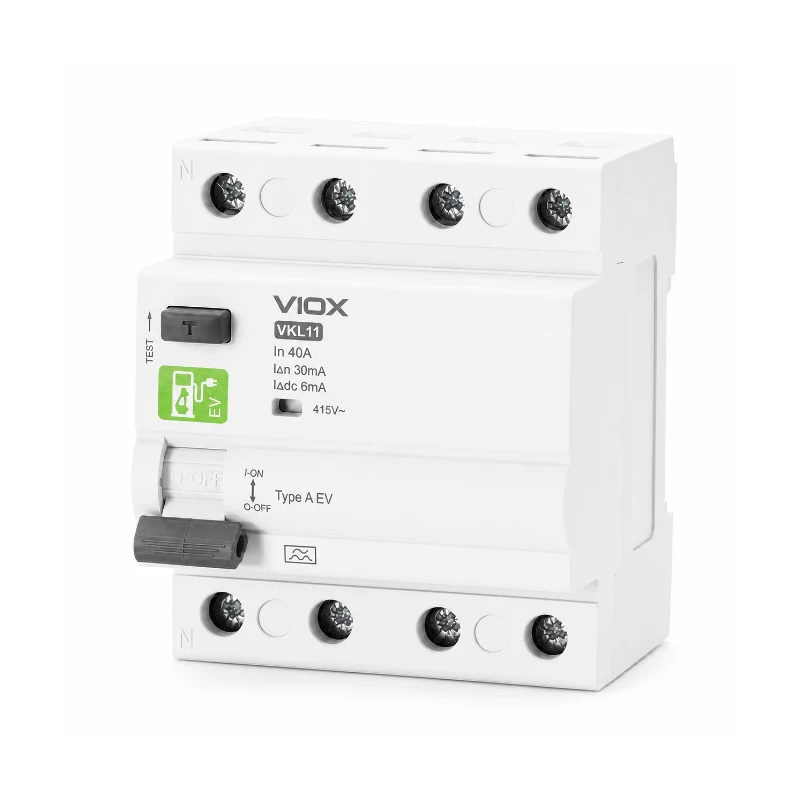

VKL11-EV সিরিজে মোড 3 ইলেকট্রিক ভেহিকেল চার্জিং ইনস্টলেশনের জন্য ডিজাইন করা রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার অন্তর্ভুক্ত রয়েছে। VKL11A-EV স্ট্যান্ডার্ড ওয়াল বক্স এবং চার্জিং স্টেশনের জন্য তাৎক্ষণিক টাইপ A EV সুরক্ষা প্রদান করে, যেখানে VKL11F-EV মিশ্র-ফ্রিকোয়েন্সি রেসিডুয়াল-কারেন্ট শনাক্তকরণ এবং শর্ট-টাইম-ডিলেড অপারেশন সুবিধা যুক্ত করে। উভয় সংস্করণই সাইনোসয়ডাল AC এবং পালসেটিং DC রেসিডুয়াল কারেন্ট শনাক্ত করে এবং 6 mA এর সর্বোচ্চ স্মুথ DC থ্রেশহোল্ডে সুইচ অফ করে। এই পরিসীমাটি 16 A থেকে 100 A পর্যন্ত রেটেড কারেন্ট এবং 2P ও 4P কনফিগারেশন কভার করে। উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষা আলাদাভাবে ইনস্টল করতে হবে।.
ফিচার
- দুটি EV সুরক্ষা সংস্করণ: VKL11A-EV টাইপ A EV এবং VKL11F-EV টাইপ F EV।.
- সাইনোসয়ডাল AC, পালসেটিং DC এবং 6 mA স্মুথ DC রেসিডুয়াল-কারেন্ট শনাক্তকরণ।.
- 16 A থেকে 100 A পর্যন্ত 2P এবং 4P কনফিগারেশনে উপলব্ধ।.
- রেটেড ইমপালস উইথস্ট্যান্ড ভোল্টেজ 6 kV।.
- ইন্টিগ্রেটেড ফল্ট-কারেন্ট ইন্ডিকেটরসহ IP20 সুরক্ষা।.
- উপর বা নিচ থেকে পাওয়ার এন্ট্রি।.
মডেল
| ভেরিয়েন্ট | পণ্যের ধরণ | রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | ট্রিপিং বৈশিষ্ট্য | অবশিষ্ট কারেন্ট শনাক্তকরণ |
|---|---|---|---|---|
| VKL11A-EV | Type A EV RCCB | 2P/4P 16-40 A ভার্সনের জন্য 10 mA; 30, 100, 300 mA | তাৎক্ষণিক | সর্বোচ্চ 6 mA থ্রেশহোল্ডে সাইনুসয়ডাল AC, পালসেটিং DC এবং স্মুথ DC সুইচ-অফ |
| VKL11F-EV | Type F EV RCCB | ৩০ এমএ | স্বল্প-সময়ের বিলম্বিত | Sinusoidal AC, pulsating DC, mixed-frequency residual current and smooth DC switch-off at a maximum threshold of 6 mA |
স্পেসিফিকেশন
বৈদ্যুতিক ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| রেটেড কারেন্ট (In) | 16, 25, 32, 40, 63, 80, 100 A |
| রেটেড ভোল্টেজ (Ue) | 2P: 240 V AC; 4P: 415 V AC |
| রেট করা ফ্রিকোয়েন্সি | ৫০/৬০ হার্জেড |
| রেটেড ইনসুলেশন ভোল্টেজ (Ui) | 500 V |
| রেটেড ইম্পলস সহ্য করার ক্ষমতা ভোল্টেজ (Uimp) | 6 kV (1.2/50 μs) |
| ডাই-ইলেকট্রিক টেস্ট ভোল্টেজ | 1 মিনিটের জন্য 2.5 kV |
| রেটেড কন্ডিশনাল শর্ট সার্কিট কারেন্ট (Inc/IΔc) | 6 kA, 10 kA |
| দূষণ ডিগ্রী | 2 |
মেকিং এবং ব্রেকিং ডেটা
| রেট করা বর্তমান | রেটেড রেসিডুয়াল মেকিং এবং ব্রেকিং ক্যাপাসিটি (IΔm) | VKL11F-EV অতিরিক্ত রেটিং |
|---|---|---|
| 16, 25, 32, 40 A | 500 A | Im: 1,500 A; পিক উইথস্ট্যান্ড কারেন্ট: 3 kA (8/20 μs) |
| 63 A | 630 A | Im: 1,500 A; পিক উইথস্ট্যান্ড কারেন্ট: 3 kA (8/20 μs) |
| 80 A | 800 A | Im: 1,500 A; পিক উইথস্ট্যান্ড কারেন্ট: 3 kA (8/20 μs) |
| 100 A | 1,000 A | Im: 1,500 A; পিক উইথস্ট্যান্ড কারেন্ট: 3 kA (8/20 μs) |
সুরক্ষা সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| সাইনোসয়ডাল এসি (AC) অবশিষ্ট কারেন্ট | শনাক্ত করা হয়েছে |
| পালসেটিং DC অবশিষ্ট কারেন্ট | শনাক্ত করা হয়েছে |
| স্মুথ DC ট্রিপিং থ্রেশহোল্ড | 6 mA |
| স্মুথ DC অবশিষ্ট কারেন্ট | সর্বোচ্চ 6 mA থ্রেশহোল্ডে সুইচ-অফ |
| ফল্ট-কারেন্ট ইন্ডিকেটর | হাঁ |
| সুরক্ষার মাত্রা | আইপি২০ |
মেকানিক্যাল ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| বৈদ্যুতিক সহনশীলতা | ≥2,000 অপারেটিং সাইকেল |
| যান্ত্রিক সহনশীলতা | ≥2,000 অপারেটিং সাইকেল |
ইনস্টলেশন ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| টার্মিনাল সংযোগের ধরণ | ক্যাবল/পিন-টাইপ বাসবার |
| ক্যাবল টার্মিনাল ক্যাপাসিটি | 25-35 mm²; 18-3/18-2 AWG |
| বাসবার টার্মিনাল ক্যাপাসিটি | 10/16 mm²; 18-8/18-5 AWG |
| টার্মিনাল টাইটেনিং টর্ক | 2.5 N·m; 22 in-lb |
| মাউন্টিং | EN 60715 অনুযায়ী 35 mm DIN রেল, ফাস্ট-ক্লিপ ডিভাইস সহ |
| পাওয়ার এন্ট্রি | উপরে বা নীচে |
পরিবেশগত এবং মানদণ্ড সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| পরিবেষ্টিত তাপমাত্রা | -25°C থেকে +55°C, দৈনিক গড় ≤35°C সহ |
| স্টোরেজ তাপমাত্রা | -৪০°সে থেকে +৭০°সে |
| VKL11A-EV স্ট্যান্ডার্ডসমূহ | IEC/EN 61008-1, IEC 62955 |
| VKL11F-EV স্ট্যান্ডার্ডসমূহ | IEC/EN 61008-1, EN 62423, OVE E8601 |
নির্বাচন নির্দেশিকা
| কোড পজিশন | অর্থ | ক্যাটালগ মান বা বিকল্পসমূহ |
|---|---|---|
| হ | VIOX এন্টারপ্রাইজ পরিচিতি | হ |
| KL | RCCB প্রোডাক্ট ফ্যামিলি কোড | KL |
| 11 | ডিজাইন সিরিয়াল নম্বর | 11 |
| A-EV / F-EV | অবশিষ্ট কারেন্ট সুরক্ষার ধরন | A-EV অথবা F-EV |
| রেটেড-কারেন্ট কোড | রেট করা বর্তমান | 16, 25, 32, 40, 63, 80 অথবা 100 A |
| অবশিষ্ট কারেন্ট কোড | রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | VKL11A-EV: 16-40 A ভার্সনের জন্য 10 mA, অথবা 30, 100 এবং 300 mA; VKL11F-EV: 30 mA |
| 2P / 4P | পোলের সংখ্যা | 2P অথবা 4P |
সুরক্ষা ভার্সন
তাৎক্ষণিক Type A EV সুরক্ষার জন্য VKL11A-EV নির্বাচন করুন অথবা শর্ট-টাইম-ডিলেড অপারেশনের সাথে মিশ্র-ফ্রিকোয়েন্সি শনাক্তকরণের জন্য VKL11F-EV নির্বাচন করুন।.
রেট করা বর্তমান
চার্জিং সার্কিটের রেটিংয়ের সাথে মিল রেখে 16 A থেকে 100 A পর্যন্ত তালিকাভুক্ত রেটিংগুলোর মধ্যে একটি বেছে নিন।.
সংবেদনশীলতা
VKL11A-EV-এর ক্ষেত্রে, 16-40 A ভার্সনের জন্য 10 mA অথবা 30, 100 বা 300 mA নির্বাচন করুন। VKL11F-EV 30 mA সেনসিটিভিটির সাথে তালিকাভুক্ত করা হয়েছে।.
পোল এবং ভোল্টেজ
240 V AC-এর জন্য 2P অথবা 415 V AC চার্জিং ইনস্টলেশনের জন্য 4P নির্বাচন করুন।.
ট্রিপ কার্ভ
| বৈশিষ্ট্য | VKL11A-EV | VKL11F-EV |
|---|---|---|
| রেটেড অবশিষ্ট অপারেটিং কারেন্ট (IΔn) | 2P/4P 16-40 A ভার্সনের জন্য 10 mA; 30, 100, 300 mA | ৩০ এমএ |
| স্মুথ DC ট্রিপিং থ্রেশহোল্ড | 6 mA | 6 mA |
| মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট | Type F / EN 62423 অনুযায়ী শনাক্তকৃত | |
| ট্রিপিং সময় | তাৎক্ষণিক | স্বল্প-সময়ের বিলম্বিত |
| IΔn-এ ব্রেক টাইম | ≤100 ms (সাধারণ টাইপ) | 10-300 ms (G টাইপ) |
মাত্রা
অ্যাপ্লিকেশন
- Mode 3 ইলেকট্রিক ভেহিকেল চার্জিং ইনস্টলেশন।.
- VKL11A-EV ইনস্ট্যান্টেনিয়াস প্রোটেকশন ব্যবহারকারী স্ট্যান্ডার্ড ইভি (EV) ওয়াল বক্স।.
- VKL11A-EV টাইপ A ইভি (EV) প্রোটেকশন ব্যবহারকারী ইভি (EV) চার্জিং স্টেশন।.
- VKL11F-EV ব্যবহারকারী মিশ্র-ফ্রিকোয়েন্সি লিকেজ কারেন্টযুক্ত ইভি (EV) চার্জিং সার্কিট।.
স্থাপন
- উপযুক্ত অতিভার এবং শর্ট সার্কিট প্রোটেকশনের সাথে RCCB ইনস্টল করুন।.
- ফাস্ট-ক্লিপ ডিভাইস ব্যবহার করে EN 60715 অনুযায়ী ৩৫ মিমি DIN রেলে ডিভাইসটি মাউন্ট করুন।.
- তালিকাভুক্ত টার্মিনাল ক্ষমতার মধ্যে কেবল বা পিন-টাইপ বাসবার ব্যবহার করুন।.
- তালিকাভুক্ত ২.৫ N·m বা ২২ in-lb টার্মিনাল টাইটেনিং টর্ক প্রয়োগ করুন।.
- পাওয়ার এন্ট্রি উপর বা নিচ থেকে করা যেতে পারে।.
ডাউনলোডসমূহ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
VKL11-EV সিরিজটি কী উদ্দেশ্যে ডিজাইন করা হয়েছে?
এটি মোড ৩ ইলেকট্রিক ভেহিকেল চার্জিং ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।.
VKL11A-EV এবং VKL11F-EV এর মধ্যে পার্থক্য কী?
VKL11A-EV তাৎক্ষণিক Type A EV সুরক্ষা প্রদান করে। VKL11F-EV এর সাথে মিশ্র-ফ্রিকোয়েন্সি অবশিষ্ট কারেন্ট শনাক্তকরণ এবং স্বল্প-সময়ের বিলম্বিত ট্রিপিং যুক্ত করে।.
স্মুথ DC ট্রিপিং থ্রেশহোল্ড কত?
Both versions switch off at a maximum smooth DC residual-current threshold of 6 mA.
কোন কোন রেটেড কারেন্ট এবং পোল কনফিগারেশন পাওয়া যায়?
এই সিরিজটি 2P এবং 4P কনফিগারেশনে 16, 25, 32, 40, 63, 80 এবং 100 A কভার করে।.
VKL11-EV কি অতিভার এবং শর্ট সার্কিট সুরক্ষা প্রদান করে?
ক্যাটালগে উল্লেখ করা হয়েছে যে RCCB-কে অবশ্যই উপযুক্ত অতিভার (overload) এবং শর্ট সার্কিট সুরক্ষার সাথে ইনস্টল করতে হবে।.
প্রতিটি সংস্করণের জন্য কোন কোন স্ট্যান্ডার্ড তালিকাভুক্ত করা হয়েছে?
VKL11A-EV-তে IEC/EN 61008-1 এবং IEC 62955 তালিকাভুক্ত করা হয়েছে। VKL11F-EV-তে IEC/EN 61008-1, EN 62423 এবং OVE E8601 তালিকাভুক্ত করা হয়েছে।.
