IEC 61812-1은 산업용 및 유사한 용도로 사용되는 타임 릴레이에 대한 국제 표준입니다. 이 표준은 타이머 릴레이 기능, 동작 특성, 표시, 절연, 온도 상승, 기계적 및 전기적 내구성, 성능 검증에 대한 요구 사항과 시험 방법을 정의합니다.
구매자와 엔지니어에게 IEC 61812-1은 타이머 릴레이가 단순한 범용 릴레이가 아닌 타이밍 장치로서 평가되었음을 확인하는 데 도움을 줍니다. 이는 제어반, 기계, HVAC 장비, 펌프, 압축기 및 산업 자동화 시스템을 위한 온 딜레이(on-delay), 오프 딜레이(off-delay), 인터벌, 순환, 스타-델타 및 다기능 타임 릴레이를 선택할 때 특히 중요합니다.
그러나 IEC 61812-1은 올바른 선택을 위한 일부분일 뿐입니다. 타임 릴레이에는 출력 접점이 있으며, 해당 접점은 실제 부하를 안전하게 개폐해야 합니다. 바로 이 지점에서 IEC 60947-5-1 가 중요해집니다. 이는 제어 회로 장치에 널리 사용되며 구매자가 다음과 같은 접점 부하 범주를 해석하는 데 도움을 주기 때문입니다. AC-15 그리고 DC-13.
간단히 말해서:
IEC 61812-1은 해당 장치가 타임 릴레이로서 적절하게 평가되었는지 알려줍니다. IEC 60947-5-1은 출력 접점 정격이 제어 부하에 적합한지 이해하는 데 도움을 줍니다.
제품 평가를 위해서는 VIOX를 참조하십시오. 타이머 릴레이 제품.
주요 내용
- IEC 61812-1은 타임 릴레이에 적용됩니다., 일반 전력용 릴레이나 일반 배선용 차단기에는 적용되지 않습니다.
- EN 61812-1은 IEC 61812-1을 유럽 표준으로 채택한 것입니다., EU 문서 및 데이터시트에서 흔히 볼 수 있습니다.
- IEC 60947-5-1은 출력 접점 및 제어 회로 부하 범주와 관련이 있습니다., 특히 AC-15 및 DC-13 범주가 해당됩니다.
- 타이머 릴레이의 접점 정격은 인쇄된 암페어 값뿐만 아니라 실제 부하를 기준으로 확인해야 합니다.
- 접촉기 코일, 솔레노이드 및 제어 릴레이와 같은 유도성 부하의 경우, AC-15 / DC-13 정격은 저항성 AC-1 정격보다 더 중요합니다..
- 타이머 릴레이 데이터시트에는 타이밍 기능, 공급 전압, 시간 범위, 출력 접점 유형, 부하 범주, 절연 정격 및 환경 제한 사항이 명시되어야 합니다.
IEC 61812-1, EN 61812-1, IEC 60947-5-1 및 UL 61810-1: 상호 관계
이 표준들은 종종 함께 언급되지만, 동일한 의미를 갖지는 않습니다.
| 준 | 의미 | 왜 중요한가 |
|---|---|---|
| IEC61812-1 | 타이머 릴레이 제품 표준 | 타이머 릴레이 기능, 타이밍 동작, 표시 사항, 안전성 및 성능을 평가합니다. |
| EN61812-1 | IEC 61812-1의 유럽 채택 | EU 적합성 선언, 문서 및 프로젝트 사양에서 흔히 사용됩니다. |
| IEC 60947-5-1 | 제어 회로 장치 및 스위칭 소자 | 접점 정격 및 AC-15, DC-13과 같은 제어 부하 범주를 해석하는 데 도움 |
| UL61810-1 | 전기기계 기본 릴레이 | 사용자가 UL / 북미 시장용 릴레이 표준을 비교할 때 관련됨 |
하나의 표준을 다른 모든 표준의 대체물로 간주하는 것은 오류임. IEC 61812-1은 타이밍 장치로서의 타임 릴레이에 중점을 둠. IEC 60947-5-1은 출력 접점이 제어 회로 부하, 특히 유도성 부하를 스위칭할 때 중요해짐.

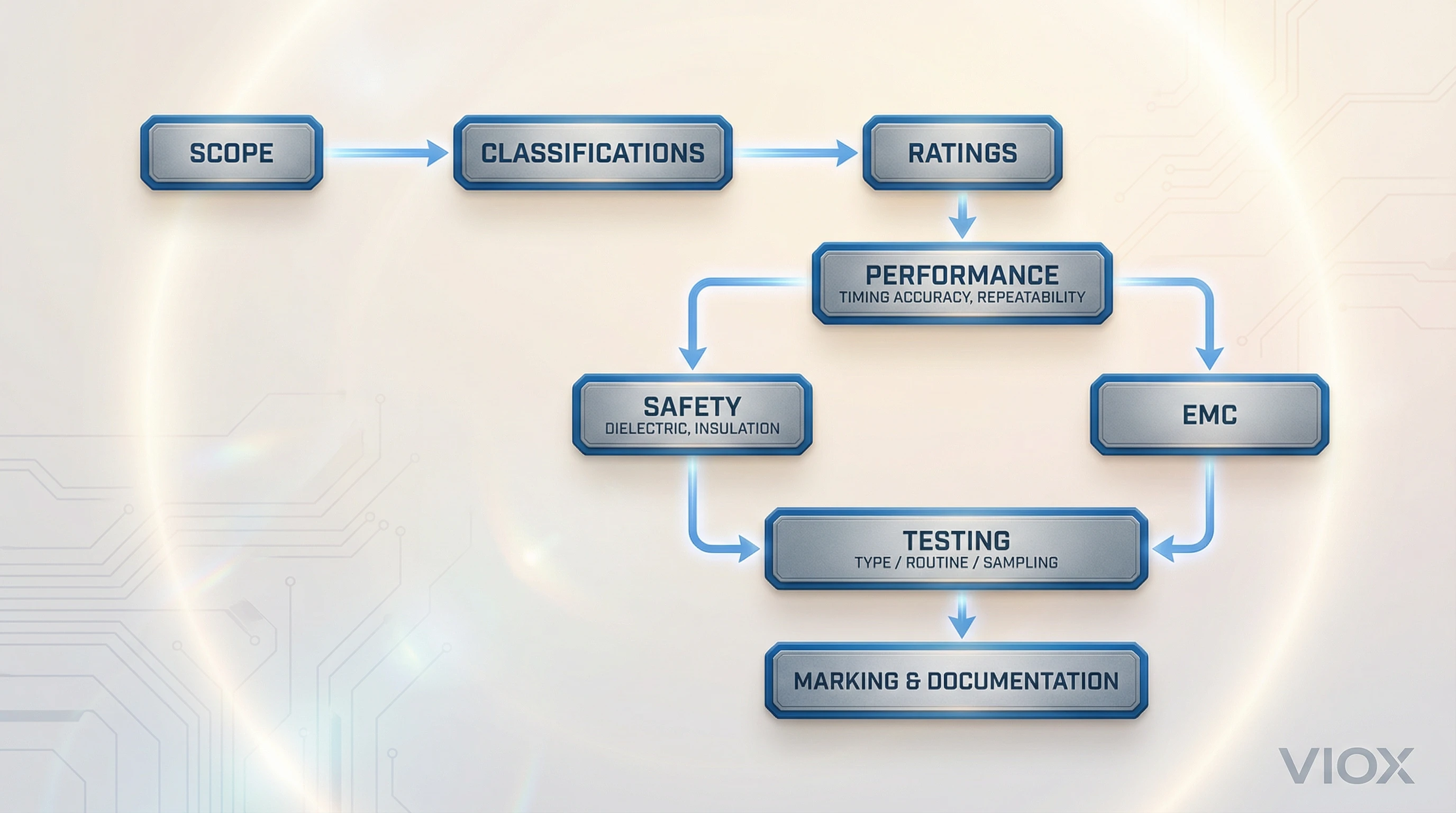

알기 쉬운 IEC 61812-1 적용 범위
IEC 61812-1은 산업용 및 유사한 용도로 사용되는 타임 릴레이 및 커플링 릴레이와 관련됨. 타이머 릴레이의 경우 엔지니어에게 중요한 제품 특성을 다룸:
- 타이밍 기능
- 정격 제어 공급 전압
- 동작 특성
- 타이밍 정확도 및 반복성
- 마킹 및 문서화
- 절연 및 유전체 성능
- 온도 상승
- 기계적 및 전기적 내구성
- 해당되는 경우 EMC 관련 성능
- 환경 및 설치 조건
이로 인해 IEC 61812-1은 단순한 “릴레이 접점” 표준과 차별화됩니다. 타이머 릴레이는 단순히 코일과 접점 세트로만 구성된 것이 아니라 타이밍 전자 회로나 타이밍 메커니즘을 포함하고 있습니다. 이 표준은 타이밍 기능이 명시된 대로 작동하는지 확인하기 위한 공통 언어를 구축하는 데 도움을 줍니다.
타이머 릴레이 작동에 대한 기본적인 설명은 다음을 참조하십시오. 타이머 릴레이란 무엇입니까?.
EN 61812-1 대 IEC 61812-1
많은 구매자에게 질문은 간단합니다. “EN 61812-1은 IEC 61812-1과 동일합니까?”
실무 문서에서, EN 61812-1은 IEC 61812-1 표준 프레임워크를 유럽에서 채택한 것입니다.. 데이터시트, 선언서 또는 프로젝트 사양서에 EN 61812-1이 기재되어 있다면, 이는 일반적으로 해당 제품이 유럽 시장 요구 사항에 맞춰져 있음을 의미합니다.
| 항목 | IEC61812-1 | EN61812-1 |
|---|---|---|
| 표준 시스템 | 국제 IEC 표준 | 유럽 채택 |
| 일반적인 용도 | 글로벌 기술 참조 | EU 문서 및 조화 표준 맥락 |
| 제품 중심 | 타임 릴레이 및 커플링 릴레이 | 유럽 채택에서의 동일한 일반 기술 방향 |
| 구매자 조치 | 정확한 에디션 및 제품 적용 범위를 확인하십시오. | EN 에디션, 적합성 선언 및 모델 일치 여부를 확인하십시오. |
조달 시에는 약어보다 정확한 에디션과 정확한 모델 적용 범위가 더 중요합니다. 데이터시트에 “IEC” 또는 “EN”이라고 명시되어 있다는 이유만으로 제품을 승인하지 마십시오. 인증서, 적합성 선언, 데이터시트 및 모델 번호를 함께 확인하십시오.
IEC 61812-1 대 IEC 60947-5-1
IEC 61812-1과 IEC 60947-5-1은 실제 적용 시 서로 연관되어 있으나, 해결하는 문제는 서로 다릅니다.
| Question | IEC61812-1 | IEC 60947-5-1 |
|---|---|---|
| 주로 타임 릴레이에 관한 것입니까? | 예 | 아니요 |
| 타이머 릴레이의 성능을 정의합니까? | 예 | 주요 초점이 아닙니다. |
| 접점 정격에 유용한가요? | 부분적으로 그렇습니다. | 예 |
| 제어 회로 장치를 포함하나요? | 관련성이 제한적입니다. | 예 |
| 일반적인 구매자 용도 | 타임 릴레이 규정 준수 및 타이밍 성능 확인 | 접점 부하 적합성 및 사용 범주 확인 |
이것이 왜 중요한가? 많은 타이머 릴레이가 타이밍 기능은 올바르게 선택되지만 출력 부하에 대해서는 잘못 선택되기 때문입니다. 릴레이는 정상적으로 작동할 수 있지만, 부하가 접촉기 코일, 솔레노이드 밸브, 소형 모터 제어 회로 또는 DC 유도성 부하인 경우 접점이 조기에 고장날 수 있습니다.
이것이 바로 다음과 같은 IEC 60947-5-1 접점 범주가 AC-15 그리고 DC-13 실제 제어 회로에서 타이머 릴레이 출력을 사용할 때 중요한 이유입니다.

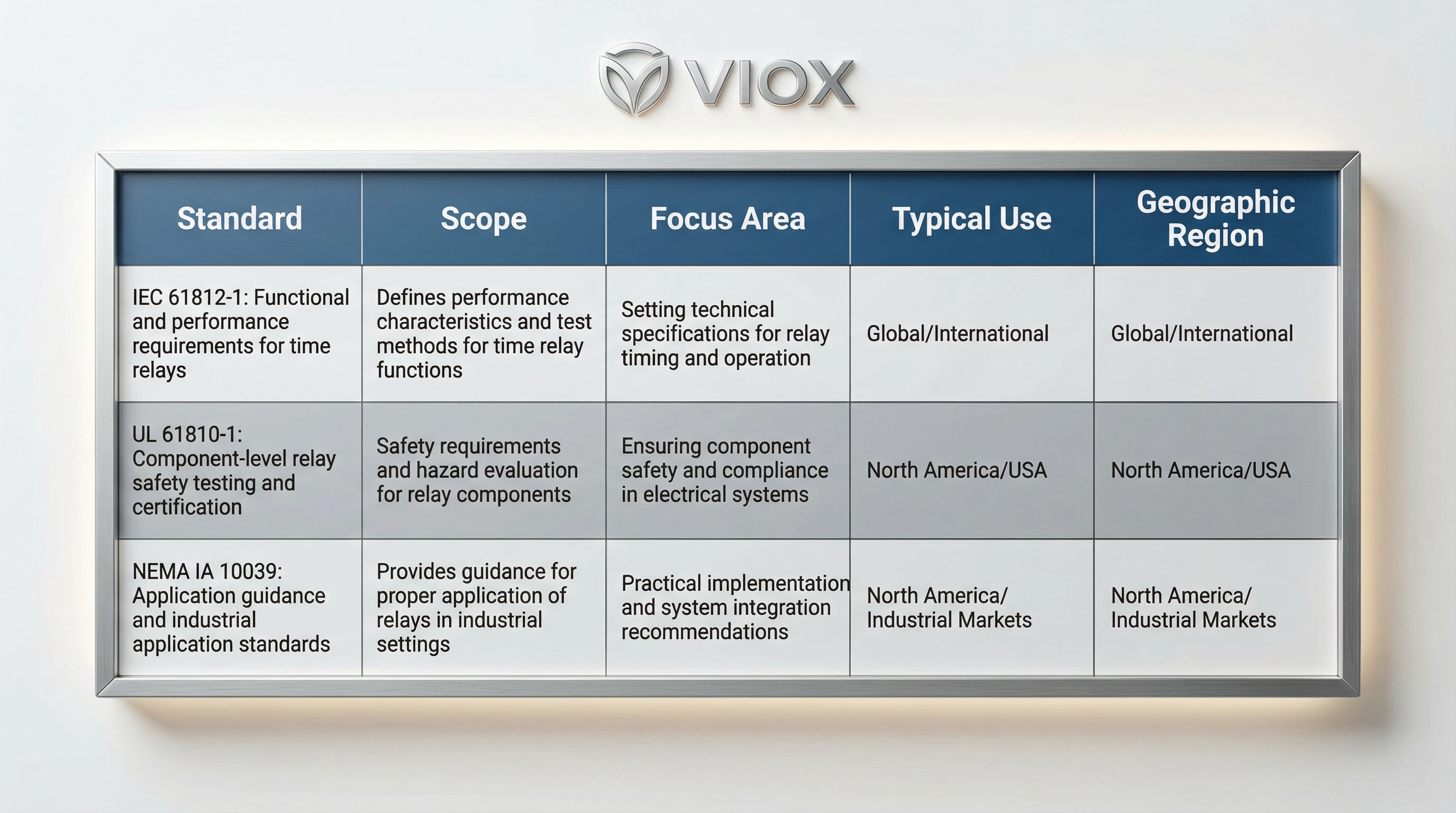

IEC 61812-1 대 UL 61810-1
UL 61810-1은 일반적으로 전기 기계식 기본 릴레이와 관련이 있습니다. 이는 구매자가 IEC 및 UL 시장 전반에 걸쳐 릴레이 안전 표준을 비교할 때 유효합니다.
주요 차이점은 제품의 초점입니다:
| 준 | 주요 초점 | 실용적인 사용 |
|---|---|---|
| IEC61812-1 | 타임 릴레이 및 타이밍 성능 | 타이머 릴레이 기능 및 성능 검증 |
| UL61810-1 | 전기기계 기본 릴레이 | UL 시장에서의 릴레이 부품 안전성 및 정격 |
타이머 릴레이가 전 세계적으로 판매되는 경우, 구매자는 데이터시트에서 IEC 및 UL 참조를 모두 확인할 수 있습니다. 이는 두 표준이 동일하다는 의미가 아닙니다. 실제 모델, 정격 전압, 출력 접점 및 대상 시장에 어떤 표준이 적용되는지 항상 확인하십시오.
타이머 릴레이 데이터시트에서 구매자가 확인해야 할 정격은 무엇입니까?
가장 유용한 타이머 릴레이 데이터시트는 단순히 “5A” 또는 “10A”의 접점 용량만 나열하지 않습니다. 제품이 타이밍 장치로서 어떻게 작동하는지, 그리고 출력부가 실제 부하를 어떻게 스위칭할 수 있는지 보여줍니다.
| 데이터시트 항목 | 왜 중요한가 |
|---|---|
| 정격 제어 공급 전압 | 호환 가능한 코일 또는 전자식 공급 입력 결정 |
| 타이밍 기능 | 온 딜레이(On-delay), 오프 딜레이(Off-delay), 인터벌(Interval), 사이클릭(Cyclic), 스타-델타(Star-delta), 다기능(Multifunction) |
| 시간 범위 및 반복 정밀도 | 타이밍 성능이 애플리케이션에 적합한지 결정 |
| 출력 접점 구성 | SPDT, DPDT, 릴레이 출력, 트랜지스터 출력 |
| 연락처 평가 | 저항성 또는 유도성 부하 유형과 일치해야 함 |
| AC-15 / DC-13 정격 | 접촉기 코일, 솔레노이드 및 제어 회로에 중요함 |
| 절연 전압 / 임펄스 내전압 | 패널 안전 및 협조에 관련됨 |
| 작동 온도 | 제어반 환경에 대한 적합성을 결정함 |
| 장착 방법 | DIN 레일, 소켓, 패널 마운트 또는 PCB 적용 |
| 배선도 | A1/A2, 트리거 입력 및 출력 접점의 오배선 방지 |
실질적인 제품 선택을 위한 참조 올바른 타이머 릴레이를 선택하는 방법.
접점 정격이 중요한 이유: AC-1, AC-15 및 DC-13
이는 많은 타이머 릴레이 구매자가 간과하는 부분입니다.
“10A”로 표시된 타이머 릴레이 접점이 10A 유도성 제어 부하를 스위칭할 수 있다는 의미는 아닐 수 있습니다. 접점 정격은 부하 유형에 따라 달라집니다.
| 부하 범주 | 일반적인 의미 | 범용 타이머 릴레이 관련성 |
|---|---|---|
| AC-1 | 저항성 또는 경미한 유도성 AC 부하 | 발열체, 단순 저항성 부하 |
| AC-15 | AC 전자 제어 부하 | 접촉기 코일, 릴레이, 솔레노이드, 파일럿 장치 |
| DC-13 | DC 전자 제어 부하 | DC 코일, 솔레노이드, 릴레이 코일 |
예를 들어, 타이머 릴레이는 AC-15 유도성 제어 부하보다 저항성 부하에서 더 높은 전류 정격을 가질 수 있습니다. 이는 결함이 아닙니다. 유도성 부하가 개폐 시 접점에 더 많은 스트레스를 주기 때문입니다.
타이머 릴레이가 접촉기 코일, 펌프 제어 코일, 솔레노이드 밸브 또는 DC 릴레이 코일을 스위칭할 때, AC-15 또는 DC-13 정격이 일반적으로 표기된 저항성 암페어 정격보다 더 중요합니다..
더 자세한 고장 원인은 다음을 참조하십시오. 유도성 부하에서 타이머 계전기 접점이 고장 나는 이유.
실무 예시: “10A 타이머 릴레이”가 고장 날 수 있는 이유
제어반에서 접촉기 코일을 스위칭하는 데 사용되는 타이머 릴레이를 가정해 보십시오.
데이터시트의 주요 사양은 다음과 같습니다:
- 출력 접점: 10A
- 공급 전압: 230V AC
- 기능: 온 딜레이(on-delay)
정보가 충분하지 않습니다.
엔지니어가 다음 사항을 추가로 확인해야 합니다:
- 10A 정격은 저항성 AC-1 부하 기준입니까?
- 데이터시트에 AC-15 정격이 명시되어 있습니까?
- 접촉기 코일의 돌입 전류와 유지 전류는 얼마입니까?
- 부하에 RC 스너버, 바리스터 또는 서프레션 모듈이 필요합니까?
- 타이머 릴레이 출력이 AC를 스위칭합니까, 아니면 DC를 스위칭합니까?
- 릴레이 접점이 스위칭 전압 및 부하 범주에 대해 정격화되어 있습니까?
저항성 정격만을 기준으로 유도성 코일을 스위칭하는 릴레이를 선택할 경우, 접점 용착, 접점 침식 또는 조기 고장이 발생할 수 있습니다.
일반적인 선택 실수
실수 1: IEC 61812-1을 일반 릴레이 표준으로 취급하는 것
IEC 61812-1은 타이머 릴레이 및 커플링 릴레이에 특화된 표준입니다. 모든 릴레이나 제어 장치 표준을 포괄적으로 대체하는 용도로 사용해서는 안 됩니다.
실수 2: IEC 60947-5-1 접점 부하 범주를 무시하는 것
타이밍 기능은 정확할 수 있으나, 부하 범주가 잘못되면 접점에 과부하가 걸릴 수 있습니다. AC-15 및 DC-13 정격은 제어 코일 및 유도성 부하에 매우 중요합니다.
실수 3: 인쇄된 암페어(A) 정격만 보고 선택하는 것
인쇄된 “10A” 정격은 저항성 부하를 의미할 수 있습니다. 실제 적용 시 데이터시트에서 AC-15 또는 DC-13 값을 제공하는지 항상 확인하십시오.
실수 4: EN 61812-1과 IEC 61812-1 문서를 혼동함
EN 61812-1은 유럽 채택 표준입니다. EU 프로젝트의 경우 정확한 EN 판본과 선언서를 확인하십시오. 국제 프로젝트의 경우 IEC 문서가 필요한지 확인하십시오.
실수 5: 공급 전압 및 타이밍 기능을 무시함
올바른 접점 정격을 가진 타이머 릴레이라도 공급 전압, 타이밍 모드, 트리거 입력 또는 시간 범위가 회로와 일치하지 않으면 잘못된 선택일 수 있습니다.
공급업체 검증 체크리스트
타이머 릴레이 공급업체를 승인하기 전에 다음을 요청하십시오:
- 정확한 모델에 대한 데이터시트
- 프로젝트에서 요구하는 경우 IEC 61812-1 또는 EN 61812-1 참조 자료
- 정격 제어 공급 전압 범위
- 타이밍 기능 및 시간 범위
- 타이밍 정확도 및 반복성
- 출력 접점 구성
- 부하 범주별 접점 정격
- 해당되는 경우 AC-15 및 DC-13 정격
- 배선도
- 작동 온도 및 설치 방식
- 정확한 제품 모델과 일치하는 선언서 또는 인증서
공급업체가 출력 접점 정격이 저항성 부하인지, AC-15인지, 또는 DC-13인지 설명할 수 없다면, 해당 제품은 정밀 제어반 사양으로 사용하기에 적합하지 않습니다.
자주 묻는 질문
IEC 61812-1이란 무엇입니까?
IEC 61812-1은 타임 릴레이 및 커플링 릴레이에 대한 국제 표준입니다. 이 표준은 타이머 릴레이 기능, 정격, 표시, 절연, 내구성 및 성능 검증에 대한 요구 사항과 시험 방법을 정의합니다.
EN 61812-1이란 무엇입니까?
EN 61812-1은 IEC 61812-1을 유럽 표준으로 채택한 것입니다. 이는 유럽의 데이터 시트, 적합성 선언 및 프로젝트 문서에서 일반적으로 참조됩니다.
IEC 61812-1과 EN 61812-1은 동일합니까?
두 표준은 밀접하게 관련되어 있으나 명칭이 완전히 동일하지는 않습니다. IEC 61812-1은 국제 표준이며, EN 61812-1은 이를 유럽 표준으로 채택한 것입니다. 항상 정확한 개정판과 문서의 적용 범위를 확인하십시오.
IEC 61812-1이 타이머 릴레이에 적용됩니까?
네. IEC 61812-1은 산업용 및 유사한 용도로 사용되는 타임 릴레이와 커플링 릴레이에 적용됩니다.
IEC 61812-1과 IEC 60947-5-1의 차이점은 무엇입니까?
IEC 61812-1은 타임 릴레이 요구 사항 및 타이밍 성능에 중점을 둡니다. IEC 60947-5-1은 제어 회로 장치 및 스위칭 소자에 중점을 두며, AC-15 및 DC-13과 같은 접점 부하 범주를 해석하는 데 중요합니다.
IEC 61812-1과 UL 61810-1은 동일한 규격입니까?
아닙니다. IEC 61812-1은 타임 릴레이와 타이밍 성능에 중점을 둡니다. UL 61810-1은 UL 시장의 전기 기계식 기본 릴레이와 관련이 있습니다.
타이머 릴레이 접점 정격이 왜 AC-15 또는 DC-13에 따라 달라집니까?
유도성 제어 부하가 저항성 부하보다 더 많은 접점 스트레스를 유발하기 때문입니다. AC-15 및 DC-13 정격은 해당 릴레이 접점이 접촉기 코일이나 솔레노이드와 같은 AC 또는 DC 전자기 제어 부하에 적합한지 여부를 나타냅니다.
암페어 정격만 보고 타이머 릴레이를 선택해도 됩니까?
아닙니다. 공급 전압, 타이밍 기능, 시간 범위, 출력 접점 유형, 저항성 및 유도성 접점 정격, AC-15/DC-13 정격, 배선도 및 작동 환경을 확인해야 합니다.
최종 조언
IEC 61812-1과 IEC 60947-5-1은 서로 다르지만 연관된 문제에 대한 답을 제시합니다.
IEC 61812-1은 장치가 타임 릴레이로서 적절하게 평가되었는지 검증하는 데 도움을 줍니다. IEC 60947-5-1은 해당 출력 접점이 실제 제어 부하에 적합한지 해석하는 데 도움을 줍니다.
엔지니어와 구매자에게 가장 안전한 접근 방식은 타이머 릴레이를 타이밍 요구 사항과 접점 부하 요구 사항 모두에 따라 지정하는 것입니다. 시간은 정확하게 측정하지만 잘못된 부하 범주를 스위칭하는 릴레이는 여전히 잘못된 릴레이입니다.
