อธิบายมาตรฐาน IEC 61812-1: มาตรฐานไทม์รีเลย์, EN 61812-1 และพิกัดหน้าสัมผัสตามมาตรฐาน IEC 60947-5-1

โจ
7 ธันวาคม 2568
อัปเดตเมื่อ: 25 มิถุนายน 2026

IEC 61812-1 คือมาตรฐานสากลสำหรับไทม์รีเลย์ที่ใช้ในงานอุตสาหกรรมและงานที่เกี่ยวข้อง โดยกำหนดข้อกำหนดและวิธีการทดสอบสำหรับฟังก์ชันของไทม์รีเลย์ ลักษณะการทำงาน การทำเครื่องหมาย ฉนวน การเพิ่มขึ้นของอุณหภูมิ ความทนทานทางกลและทางไฟฟ้า รวมถึงการตรวจสอบประสิทธิภาพ.

สำหรับผู้ซื้อและวิศวกร มาตรฐาน IEC 61812-1 ช่วยยืนยันว่าไทม์รีเลย์ได้รับการประเมินในฐานะอุปกรณ์ตั้งเวลา ไม่ใช่เพียงแค่รีเลย์ทั่วไป ซึ่งมีความสำคัญอย่างยิ่งเมื่อต้องเลือกใช้ไทม์รีเลย์แบบ On-delay, Off-delay, Interval, Cyclic, Star-delta และแบบมัลติฟังก์ชัน สำหรับตู้ควบคุม เครื่องจักร อุปกรณ์ HVAC ปั๊ม คอมเพรสเซอร์ และระบบอัตโนมัติในอุตสาหกรรม.

แต่ IEC 61812-1 เป็นเพียงส่วนหนึ่งของการเลือกใช้งานที่ถูกต้องเท่านั้น ไทม์รีเลย์ยังมีหน้าสัมผัสเอาต์พุต ซึ่งหน้าสัมผัสเหล่านั้นจะต้องสามารถสลับโหลดจริงได้อย่างปลอดภัย นี่คือจุดที่ IEC 60947-5-1 มีความสำคัญ เนื่องจากมีการใช้งานอย่างแพร่หลายสำหรับอุปกรณ์ในวงจรควบคุม และช่วยให้ผู้ซื้อเข้าใจประเภทของโหลดหน้าสัมผัส เช่น แน่นอ-15 แล้ว ดีซี-13.

ในแง่ง่ายๆ:

IEC 61812-1 จะบอกคุณว่าอุปกรณ์ได้รับการประเมินอย่างถูกต้องในฐานะไทม์รีเลย์หรือไม่ ส่วน IEC 60947-5-1 จะช่วยให้คุณเข้าใจว่าพิกัดหน้าสัมผัสเอาต์พุตเหมาะสมกับโหลดของวงจรควบคุมหรือไม่.

สำหรับการประเมินผลิตภัณฑ์ โปรดดู VIOX ผลิตภัณฑ์ไทม์รีเลย์.

สิ่งสำคัญที่ต้องจดจำ

IEC 61812-1 ใช้สำหรับรีเลย์หน่วงเวลา (Time Relays), ไม่ใช่รีเลย์กำลังทั่วไปหรือเซอร์กิตเบรกเกอร์ทั่วไป.
EN 61812-1 คือมาตรฐาน IEC 61812-1 ที่นำมาปรับใช้ในยุโรป, ซึ่งมักพบเห็นได้ในเอกสารและแผ่นข้อมูลทางเทคนิคของสหภาพยุโรป.
IEC 60947-5-1 มีความเกี่ยวข้องกับหน้าสัมผัสเอาต์พุตและประเภทโหลดของวงจรควบคุม, โดยเฉพาะอย่างยิ่ง AC-15 และ DC-13.
พิกัดหน้าสัมผัสของรีเลย์หน่วงเวลาต้องได้รับการตรวจสอบเทียบกับโหลดจริง ไม่ใช่ดูเพียงค่ากระแสที่ระบุไว้เท่านั้น.
สำหรับโหลดประเภทอินดักทีฟ เช่น คอยล์ของคอนแทคเตอร์ โซลีนอยด์ และรีเลย์ควบคุม, พิกัด AC-15 / DC-13 มีความสำคัญมากกว่าพิกัดความต้านทาน AC-1.
เอกสารข้อมูลของไทม์เมอร์รีเลย์ควรระบุฟังก์ชันการตั้งเวลา แรงดันไฟฟ้าที่ใช้งาน ช่วงเวลา ประเภทหน้าสัมผัสเอาต์พุต ประเภทโหลด พิกัดความเป็นฉนวน และขีดจำกัดด้านสภาพแวดล้อม.

IEC 61812-1, EN 61812-1, IEC 60947-5-1 และ UL 61810-1: ความสัมพันธ์ระหว่างมาตรฐานเหล่านี้

มาตรฐานเหล่านี้มักถูกกล่าวถึงร่วมกัน แต่ไม่ได้หมายความถึงสิ่งเดียวกัน.

มาตรฐาน	ความหมาย	ทำไมมันจึงสำคัญ
IEC 61812-1	มาตรฐานผลิตภัณฑ์ไทม์รีเลย์	ประเมินฟังก์ชันการทำงานของไทม์เมอร์รีเลย์ พฤติกรรมการตั้งเวลา การทำเครื่องหมาย ความปลอดภัย และประสิทธิภาพ
EN 61812-1	การนำมาตรฐาน IEC 61812-1 มาใช้ในยุโรป	พบได้ทั่วไปในประกาศของสหภาพยุโรป เอกสารประกอบ และข้อกำหนดของโครงการ
IEC 60947-5-1	อุปกรณ์วงจรควบคุมและอุปกรณ์สวิตชิ่ง	ช่วยในการตีความพิกัดหน้าสัมผัสและประเภทของโหลดควบคุม เช่น AC-15 และ DC-13
UL 61810-1	รีเลย์เบื้องต้นแบบเครื่องกลไฟฟ้า	มีความเกี่ยวข้องเมื่อผู้ใช้งานเปรียบเทียบมาตรฐานรีเลย์สำหรับตลาด UL / อเมริกาเหนือ

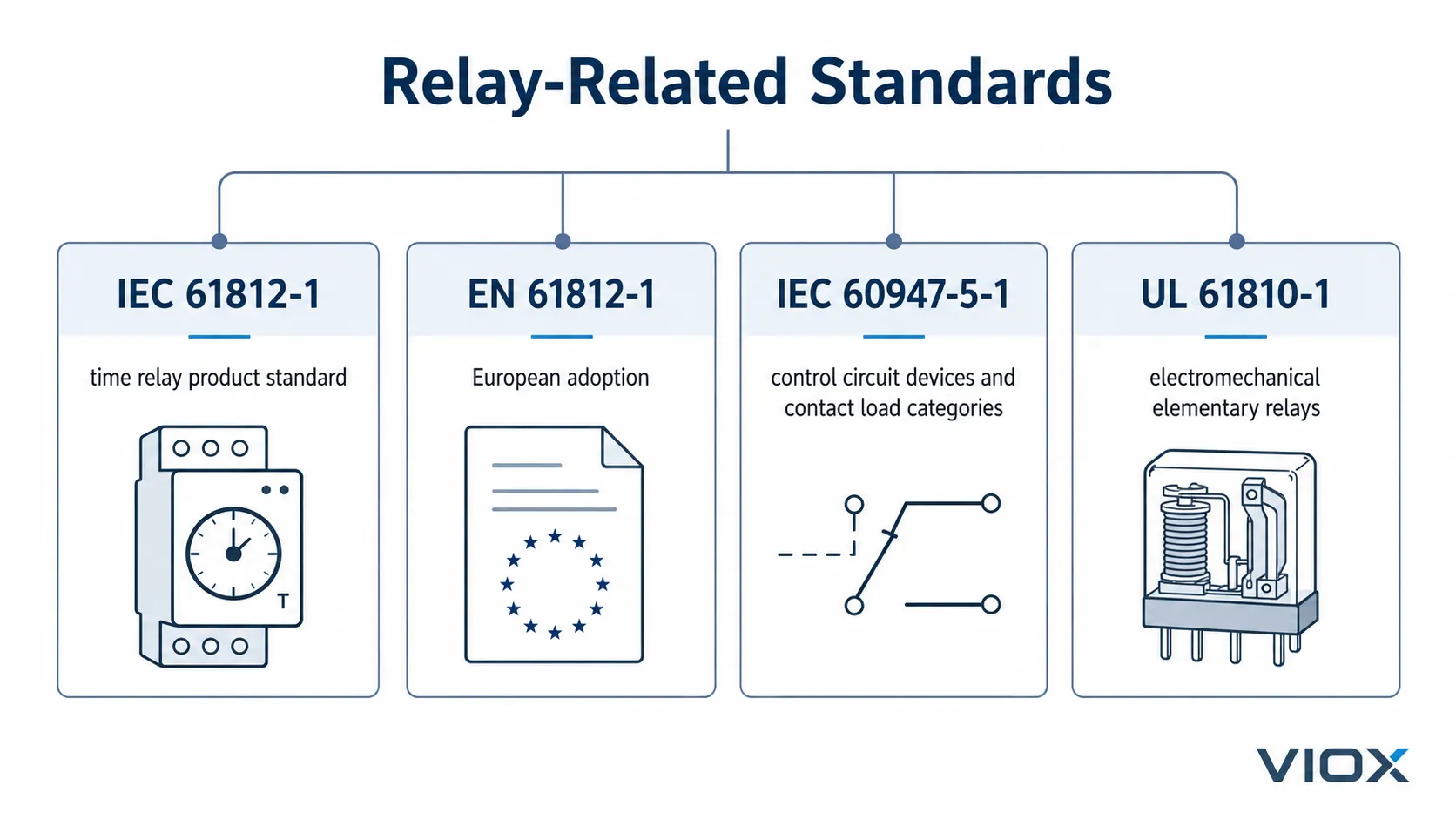

IEC 61812-1 EN 61812-1 IEC 60947-5-1 and UL 61810-1 standards comparison for timer relays — การเปรียบเทียบมาตรฐาน IEC 61812-1, EN 61812-1, IEC 60947-5-1 และ UL 61810-1 สำหรับการประเมินผลิตภัณฑ์ไทม์เมอร์รีเลย์และพิกัดหน้าสัมผัส.

ข้อผิดพลาดคือการมองว่ามาตรฐานหนึ่งสามารถใช้ทดแทนมาตรฐานอื่นทั้งหมดได้ IEC 61812-1 มุ่งเน้นไปที่ไทม์รีเลย์ในฐานะอุปกรณ์ตั้งเวลา ส่วน IEC 60947-5-1 จะมีความสำคัญเมื่อหน้าสัมผัสเอาต์พุตทำหน้าที่สวิตช์โหลดในวงจรควบคุม โดยเฉพาะโหลดประเภทอินดักทีฟ.

ขอบเขตของ IEC 61812-1 ในรูปแบบที่เข้าใจง่าย

IEC 61812-1 เกี่ยวข้องกับไทม์รีเลย์และคัปปลิ้งรีเลย์ที่ใช้ในงานอุตสาหกรรมและงานที่คล้ายคลึงกัน สำหรับไทม์เมอร์รีเลย์ มาตรฐานนี้จะระบุถึงคุณลักษณะของผลิตภัณฑ์ที่วิศวกรจำเป็นต้องทราบ ได้แก่:

ฟังก์ชันการตั้งเวลา
แรงดันไฟฟ้าควบคุมที่กำหนด
พฤติกรรมการทำงาน
ความแม่นยำและความสามารถในการทำซ้ำของเวลา
การทำเครื่องหมายและเอกสาร
ประสิทธิภาพของฉนวนและค่าความเป็นฉนวน
การเพิ่มขึ้นของอุณหภูมิ
ความทนทานทางกลและทางไฟฟ้า
ประสิทธิภาพที่เกี่ยวข้องกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ในกรณีที่เกี่ยวข้อง
สภาพแวดล้อมและเงื่อนไขการติดตั้ง

สิ่งนี้ทำให้มาตรฐาน IEC 61812-1 แตกต่างจากมาตรฐาน “หน้าสัมผัสรีเลย์” ทั่วไป รีเลย์ตั้งเวลาจะมีวงจรอิเล็กทรอนิกส์หรือกลไกการตั้งเวลา ไม่ใช่เพียงแค่ขดลวดและชุดหน้าสัมผัสเท่านั้น มาตรฐานนี้ช่วยสร้างภาษาที่เป็นมาตรฐานเดียวกันสำหรับการตรวจสอบว่าฟังก์ชันการตั้งเวลาทำงานได้ตามที่ระบุไว้หรือไม่.

สำหรับคำอธิบายพื้นฐานเกี่ยวกับการทำงานของรีเลย์ตั้งเวลา โปรดดูที่ รีเลย์ตั้งเวลาคืออะไร.

EN 61812-1 เทียบกับ IEC 61812-1

สำหรับผู้ซื้อจำนวนมาก คำถามนั้นง่ายมากคือ “EN 61812-1 เหมือนกับ IEC 61812-1 หรือไม่?”

ในเอกสารทางปฏิบัติ, EN 61812-1 คือการนำกรอบมาตรฐาน IEC 61812-1 มาใช้ในยุโรป. หากเอกสารข้อมูล ใบรับรอง หรือข้อกำหนดของโครงการระบุถึง EN 61812-1 โดยปกติแล้วหมายความว่าผลิตภัณฑ์นั้นถูกวางตำแหน่งให้สอดคล้องกับข้อกำหนดของตลาดในยุโรป.

รายการ	IEC 61812-1	EN 61812-1
ระบบมาตรฐาน	มาตรฐานสากล IEC	การนำไปใช้ในยุโรป
การใช้งานทั่วไป	ข้อมูลอ้างอิงทางเทคนิคระดับโลก	เอกสารของสหภาพยุโรปและบริบทของมาตรฐานที่สอดคล้องกัน
ผลิตภัณฑ์ที่มุ่งเน้น	ไทม์รีเลย์และคัปปลิ้งรีเลย์	ทิศทางทางเทคนิคทั่วไปเดียวกันในการนำไปใช้ในยุโรป
การดำเนินการของผู้ซื้อ	ตรวจสอบฉบับพิมพ์และขอบเขตของผลิตภัณฑ์ให้ถูกต้องแม่นยำ	ตรวจสอบฉบับพิมพ์ของมาตรฐาน EN หนังสือรับรอง และรุ่นของผลิตภัณฑ์ให้ตรงกัน

สำหรับการจัดซื้อ ฉบับพิมพ์และรุ่นของผลิตภัณฑ์ที่ระบุไว้อย่างชัดเจนมีความสำคัญมากกว่าชื่อย่อเพียงอย่างเดียว อย่าอนุมัติผลิตภัณฑ์เพียงเพราะในเอกสารข้อมูลระบุว่า “IEC” หรือ “EN” ให้ตรวจสอบใบรับรอง หนังสือรับรอง เอกสารข้อมูล และหมายเลขรุ่นประกอบกัน.

IEC 61812-1 เทียบกับ IEC 60947-5-1

IEC 61812-1 และ IEC 60947-5-1 มีความเกี่ยวข้องกันในทางปฏิบัติ แต่ใช้สำหรับแก้ไขปัญหาที่แตกต่างกัน.

คำถาม	IEC 61812-1	IEC 60947-5-1
เป็นเรื่องเกี่ยวกับไทม์รีเลย์เป็นหลักใช่หรือไม่?	ใช่แล้ว	ไม่
มาตรฐานนี้กำหนดประสิทธิภาพของไทม์รีเลย์หรือไม่?	ใช่แล้ว	ไม่ใช่ประเด็นหลัก
มีประโยชน์สำหรับพิกัดหน้าสัมผัสหรือไม่	บางส่วน	ใช่แล้ว
ครอบคลุมถึงอุปกรณ์วงจรควบคุมหรือไม่	มีความเกี่ยวข้องจำกัด	ใช่แล้ว
การใช้งานทั่วไปของผู้ซื้อ	ตรวจสอบความสอดคล้องและประสิทธิภาพด้านเวลาของไทม์รีเลย์	ตรวจสอบความเหมาะสมของโหลดหน้าสัมผัสและประเภทการใช้งาน

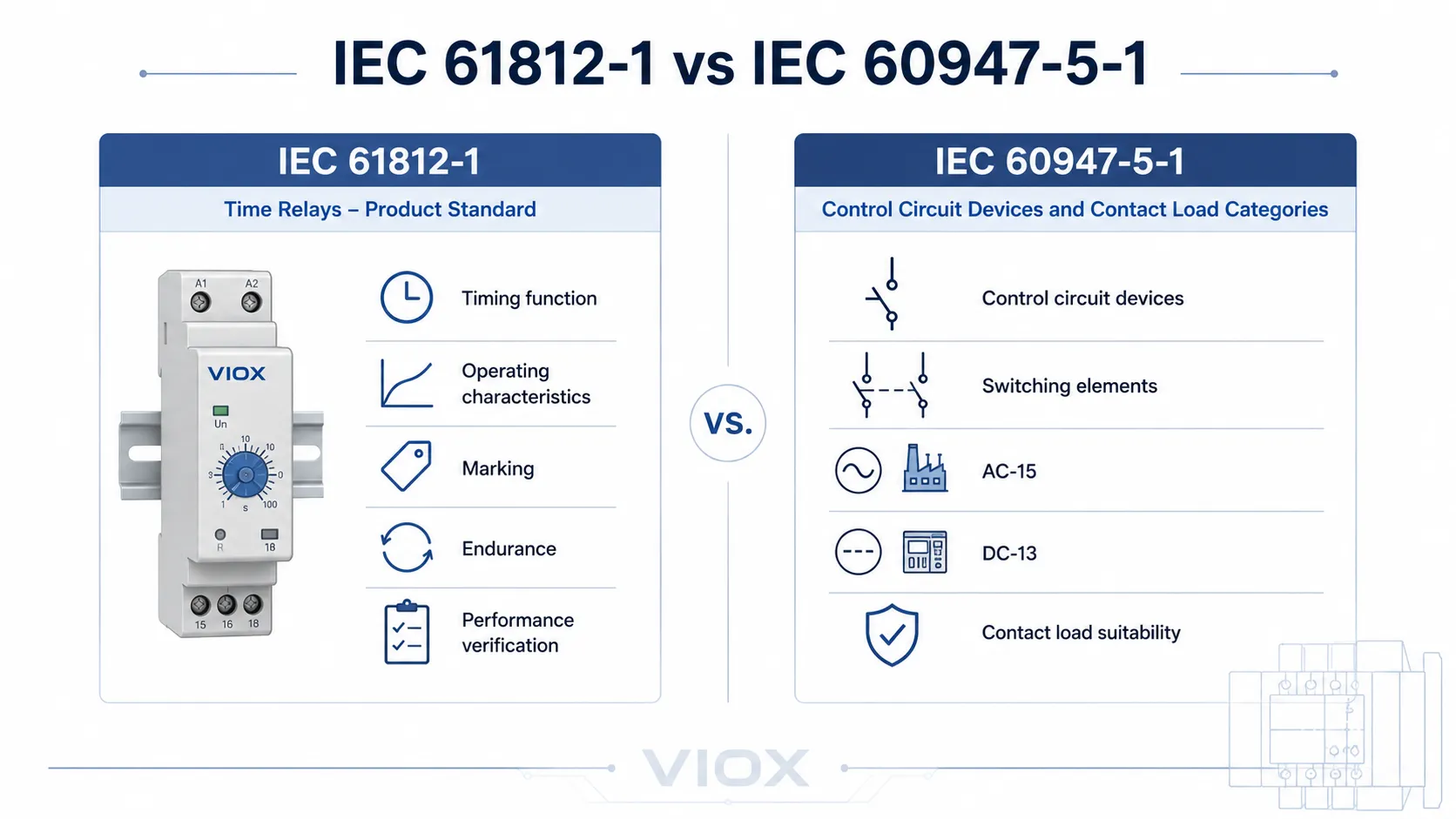

IEC 61812-1 versus IEC 60947-5-1 for timer relay performance and contact load ratings — มาตรฐาน IEC 61812-1 เน้นที่ประสิทธิภาพของไทม์รีเลย์ ในขณะที่ IEC 60947-5-1 ครอบคลุมถึงพิกัดโหลดหน้าสัมผัสและประเภทการใช้งานสำหรับวงจรควบคุม.

ทำไมเรื่องนี้ถึงสำคัญ? เพราะรีเลย์ตั้งเวลาจำนวนมากถูกเลือกฟังก์ชันการทำงานมาอย่างถูกต้อง แต่กลับเลือกโหลดเอาต์พุตไม่เหมาะสม รีเลย์อาจทำงานตามเวลาได้ปกติ แต่หน้าสัมผัสอาจเสียหายก่อนกำหนดหากโหลดนั้นเป็นคอยล์ของคอนแทคเตอร์ โซลินอยด์วาล์ว วงจรควบคุมมอเตอร์ขนาดเล็ก หรือโหลดประเภทอินดักทีฟกระแสตรง (DC Inductive Load).

นี่คือเหตุผลว่าทำไมหมวดหมู่หน้าสัมผัสตามมาตรฐาน IEC 60947-5-1 เช่น แน่นอ-15 แล้ว ดีซี-13 จึงมีความสำคัญเมื่อต้องนำเอาต์พุตของรีเลย์ตั้งเวลาไปใช้ในวงจรควบคุมจริง.

IEC 61812-1 เทียบกับ UL 61810-1

UL 61810-1 มักเกี่ยวข้องกับรีเลย์ไฟฟ้าเชิงกลพื้นฐาน ซึ่งมีความสำคัญเมื่อผู้ซื้อเปรียบเทียบมาตรฐานความปลอดภัยของรีเลย์ระหว่างตลาด IEC และ UL.

ความแตกต่างที่สำคัญคือจุดเน้นของผลิตภัณฑ์:

มาตรฐาน	จุดเน้นหลัก	การใช้งานจริง
IEC 61812-1	รีเลย์ตั้งเวลาและประสิทธิภาพการทำงานด้านเวลา	การตรวจสอบฟังก์ชันและประสิทธิภาพของไทม์เมอร์รีเลย์
UL 61810-1	รีเลย์เบื้องต้นแบบเครื่องกลไฟฟ้า	ความปลอดภัยและพิกัดของส่วนประกอบรีเลย์ในตลาด UL

หากไทม์เมอร์รีเลย์มีการจำหน่ายทั่วโลก ผู้ซื้ออาจพบการอ้างอิงทั้งมาตรฐาน IEC และ UL ในเอกสารข้อมูล ซึ่งไม่ได้หมายความว่ามาตรฐานทั้งสองเหมือนกันเสมอไป โปรดตรวจสอบให้แน่ใจว่ามาตรฐานใดที่ใช้กับรุ่น แรงดันไฟฟ้าพิกัด หน้าสัมผัสเอาต์พุต และตลาดเป้าหมายที่แท้จริง.

ผู้ซื้อควรตรวจสอบพิกัดใดบ้างในเอกสารข้อมูลของไทม์เมอร์รีเลย์?

เอกสารข้อมูลไทม์เมอร์รีเลย์ที่มีประโยชน์ที่สุดไม่ได้ระบุเพียงแค่ความสามารถของหน้าสัมผัสที่ “5A” หรือ “10A” เท่านั้น แต่ยังแสดงให้เห็นว่าผลิตภัณฑ์ทำงานอย่างไรในฐานะอุปกรณ์ตั้งเวลา และเอาต์พุตสามารถสลับโหลดจริงได้อย่างไร.

รายการข้อมูลทางเทคนิค	ทำไมมันจึงสำคัญ
แรงดันไฟฟ้าควบคุมที่กำหนด	กำหนดคอยล์หรืออินพุตแหล่งจ่ายไฟอิเล็กทรอนิกส์ที่เข้ากันได้
ฟังก์ชั่นจับเวลา	On-delay, off-delay, interval, cyclic, star-delta, multifunction
ช่วงเวลาและความแม่นยำในการทำซ้ำ	กำหนดว่าประสิทธิภาพการตั้งเวลาเหมาะสมกับการใช้งานหรือไม่
รูปแบบการจัดวางหน้าสัมผัสเอาต์พุต	SPDT, DPDT, เอาต์พุตรีเลย์, เอาต์พุตทรานซิสเตอร์
การจัดอันดับการติดต่อ	ต้องสอดคล้องกับประเภทโหลดแบบความต้านทานหรือแบบเหนี่ยวนำ
พิกัด AC-15 / DC-13	มีความสำคัญสำหรับคอยล์คอนแทคเตอร์ โซลีนอยด์ และวงจรควบคุม
แรงดันไฟฟ้าฉนวน / แรงดันกระชากที่ทนได้	มีความเกี่ยวข้องกับความปลอดภัยและการประสานการทำงานภายในตู้ควบคุม
อุณหภูมิในการทำงาน	เป็นตัวกำหนดความเหมาะสมสำหรับสภาพแวดล้อมภายในตู้ควบคุมไฟฟ้า
วิธีการติดตั้ง	การติดตั้งบนราง DIN, เต้ารับ, แผงควบคุม หรือแผงวงจรพิมพ์ (PCB)
แผนผังการเดินสายไฟ	ป้องกันการต่อสายผิดพลาดสำหรับ A1/A2, อินพุตทริกเกอร์ และหน้าสัมผัสเอาต์พุต

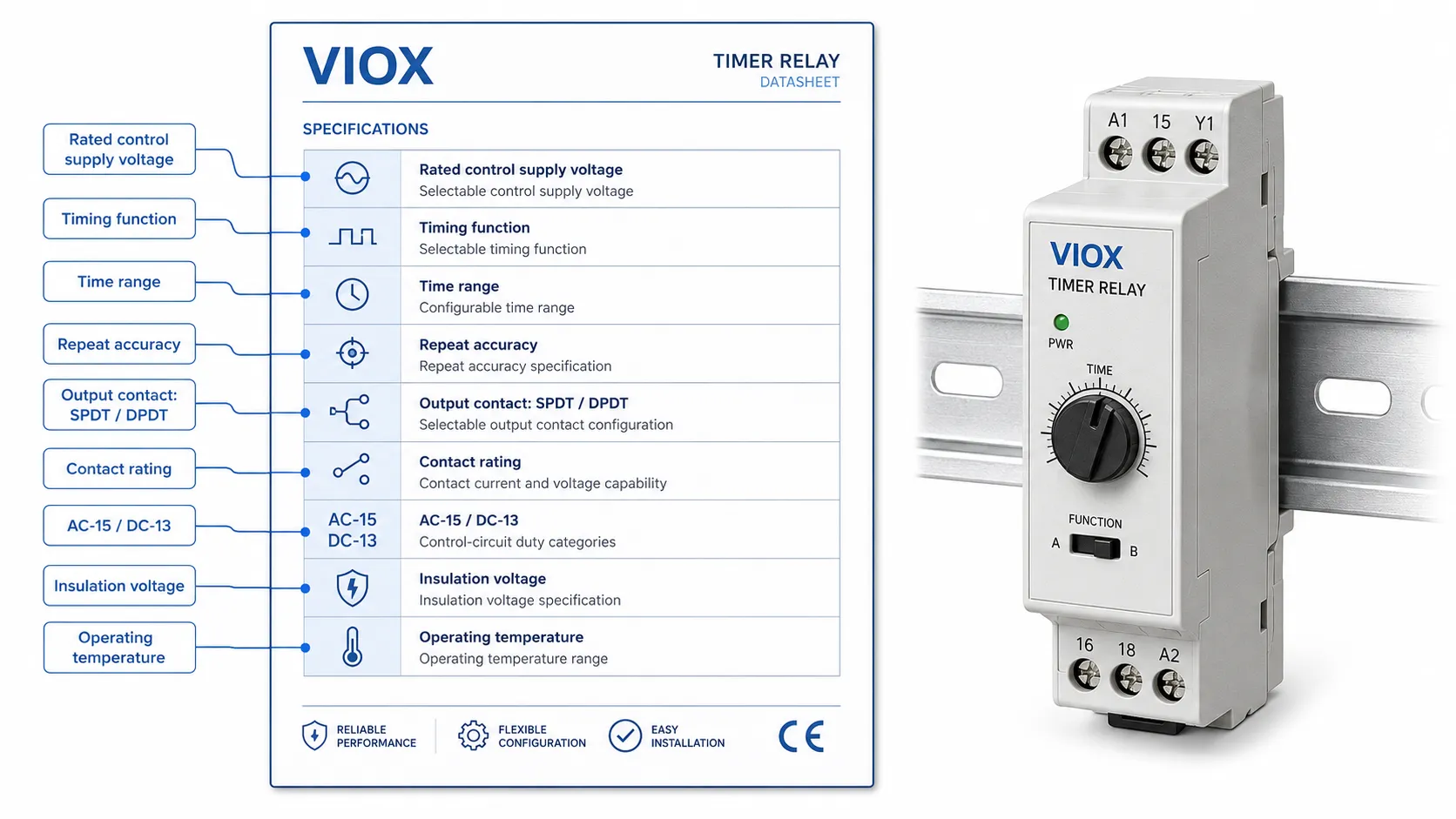

Timer relay datasheet checklist for IEC 61812-1 ratings supply voltage timing function and contact ratings — รายการตรวจสอบข้อมูลทางเทคนิคของไทม์เมอร์รีเลย์ ซึ่งครอบคลุมมาตรฐาน IEC 61812-1, แรงดันไฟฟ้าที่ใช้งาน, ฟังก์ชันการตั้งเวลา และพิกัดโหลดของหน้าสัมผัส.

สำหรับการเลือกผลิตภัณฑ์ที่เหมาะสมกับการใช้งานจริง โปรดดูที่ วิธีการเลือกรีเลย์ตั้งเวลาให้เหมาะสม.

ทำไมพิกัดหน้าสัมผัสจึงสำคัญ: AC-1, AC-15 และ DC-13

นี่คือส่วนที่ผู้ซื้อไทม์เมอร์รีเลย์หลายคนมักมองข้าม.

หน้าสัมผัสของไทม์เมอร์รีเลย์ที่ระบุว่า “10A” อาจไม่ได้หมายความว่าสามารถสลับโหลดควบคุมแบบเหนี่ยวนำขนาด 10A ได้ พิกัดหน้าสัมผัสขึ้นอยู่กับประเภทของโหลด.

ประเภทโหลด	ความหมายโดยทั่วไป	ความเกี่ยวข้องของไทม์เมอร์รีเลย์ทั่วไป
แน่นอ-1	โหลดไฟฟ้ากระแสสลับแบบความต้านทานหรือแบบเหนี่ยวนำเล็กน้อย	ฮีตเตอร์ทำความร้อน, โหลดแบบความต้านทานทั่วไป
แน่นอ-15	โหลดควบคุมด้วยแม่เหล็กไฟฟ้ากระแสสลับ	คอยล์คอนแทคเตอร์, รีเลย์, โซลีนอยด์, อุปกรณ์นำร่อง
ดีซี-13	โหลดควบคุมด้วยแม่เหล็กไฟฟ้ากระแสตรง	คอยล์กระแสตรง, โซลีนอยด์, คอยล์รีเลย์

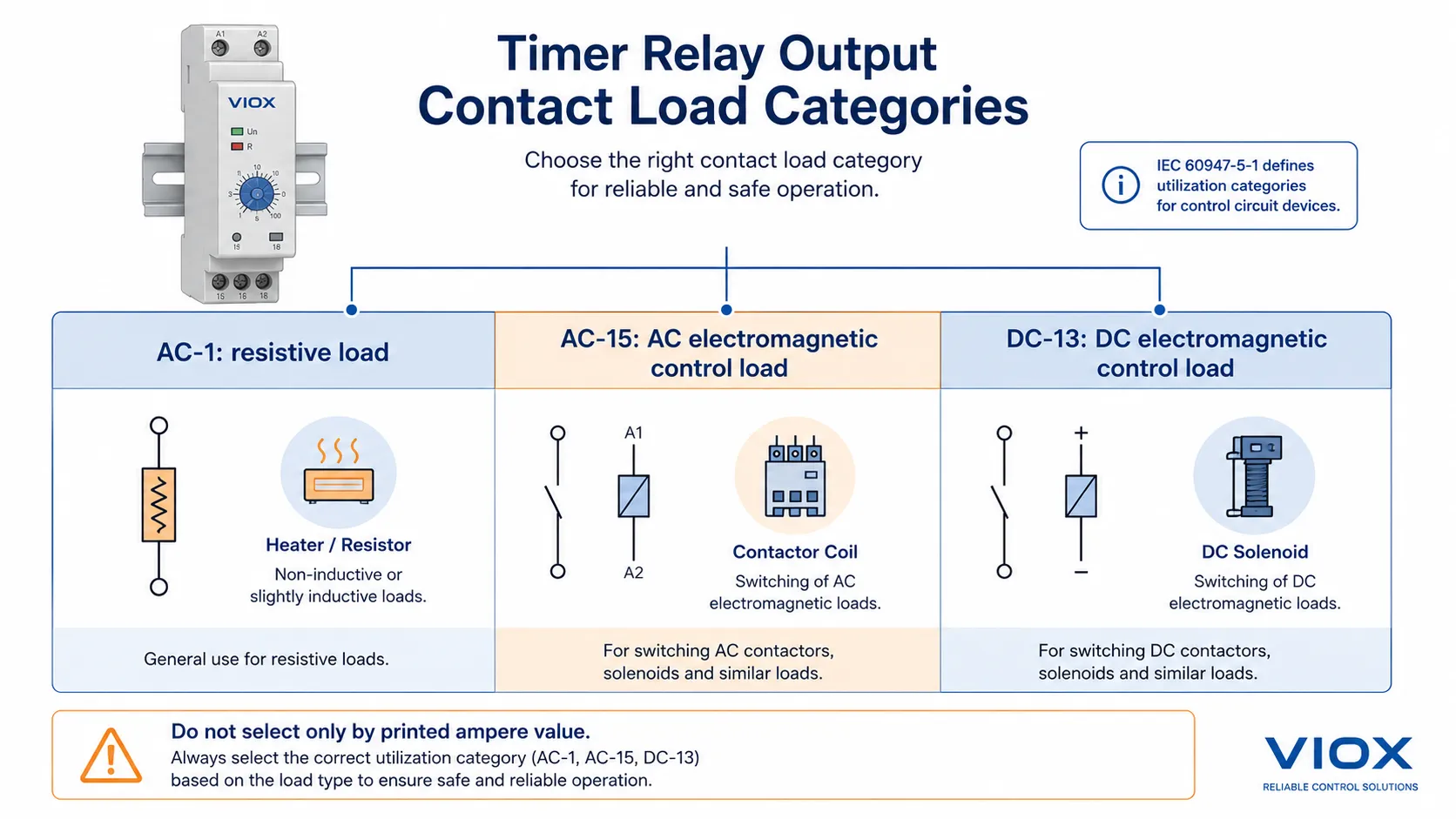

AC-1 AC-15 and DC-13 timer relay contact load categories for resistive and inductive loads — ประเภทโหลดหน้าสัมผัสของไทม์เมอร์รีเลย์ AC-1, AC-15 และ DC-13 ซึ่งแสดงพิกัดโหลดแบบความต้านทานเทียบกับแบบเหนี่ยวนำ.

ตัวอย่างเช่น ไทม์เมอร์รีเลย์อาจมีพิกัดกระแสไฟฟ้าสำหรับโหลดความต้านทานสูงกว่าโหลดแบบเหนี่ยวนำประเภท AC-15 ซึ่งไม่ใช่ข้อบกพร่อง แต่เป็นผลมาจากโหลดแบบเหนี่ยวนำทำให้เกิดความเค้นที่หน้าสัมผัสมากกว่าในระหว่างการเปิดและปิด.

เมื่อไทม์เมอร์รีเลย์ทำหน้าที่สลับคอยล์คอนแทคเตอร์, คอยล์ควบคุมปั๊ม, โซลินอยด์วาล์ว หรือคอยล์รีเลย์กระแสตรง (DC) พิกัด AC-15 หรือ DC-13 มักจะมีความสำคัญมากกว่าพิกัดกระแสไฟฟ้าแบบความต้านทานที่ระบุไว้บนหัวข้อหลัก.

สำหรับคำอธิบายความล้มเหลวเชิงลึก โปรดดูที่ ทำไมหน้าสัมผัสของไทม์รีเลย์จึงเสียหายเมื่อใช้กับโหลดแบบเหนี่ยวนำ.

ตัวอย่างการใช้งานจริง: เหตุใด “ไทม์เมอร์รีเลย์ 10A” จึงยังคงเกิดความเสียหายได้

ลองจินตนาการถึงไทม์เมอร์รีเลย์ที่ใช้สำหรับสลับคอยล์คอนแทคเตอร์ในตู้ควบคุม.

ข้อมูลในดาต้าชีทระบุว่า:

หน้าสัมผัสเอาต์พุต: 10A
แรงดันไฟฟ้าที่ใช้งาน: 230V AC
ฟังก์ชันการทำงาน: หน่วงเวลาเมื่อเริ่มทำงาน (on-delay)

ข้อมูลดังกล่าวยังไม่เพียงพอ.

วิศวกรยังจำเป็นต้องตรวจสอบ:

พิกัดกระแส 10A เป็นโหลดประเภทความต้านทาน AC-1 ใช่หรือไม่?
เอกสารข้อมูลทางเทคนิคระบุพิกัด AC-15 ไว้หรือไม่?
กระแสกระชาก (inrush current) และกระแสคงที่ (holding current) ของคอยล์คอนแทคเตอร์มีค่าเท่าใด?
โหลดดังกล่าวจำเป็นต้องใช้ RC snubber, วาริสเตอร์ หรือโมดูลลดสัญญาณรบกวนหรือไม่?
เอาต์พุตของไทม์เมอร์รีเลย์เป็นการสลับกระแสสลับ (AC) หรือกระแสตรง (DC)?
หน้าสัมผัสของรีเลย์รองรับแรงดันไฟฟ้าและประเภทของโหลดที่ใช้ในการสลับหรือไม่?

หากรีเลย์ใช้สลับขดลวดเหนี่ยวนำโดยเลือกจากพิกัดความต้านทานเพียงอย่างเดียว อาจทำให้หน้าสัมผัสเชื่อมติดกัน เกิดการสึกกร่อน หรือชำรุดก่อนเวลาอันควร.

ข้อผิดพลาดในการเลือกทั่วไป

ข้อผิดพลาดที่ 1: การใช้มาตรฐาน IEC 61812-1 เป็นมาตรฐานรีเลย์ทั่วไป

มาตรฐาน IEC 61812-1 มีไว้สำหรับไทม์รีเลย์และคัปปลิ้งรีเลย์โดยเฉพาะ ไม่ควรนำมาใช้แทนมาตรฐานของรีเลย์หรืออุปกรณ์ควบคุมทุกประเภท.

ข้อผิดพลาดที่ 2: การละเลยประเภทโหลดของหน้าสัมผัสตามมาตรฐาน IEC 60947-5-1

แม้ฟังก์ชันการตั้งเวลาจะถูกต้อง แต่หน้าสัมผัสอาจเกิดการโอเวอร์โหลดได้หากประเภทของโหลดไม่ถูกต้อง พิกัด AC-15 และ DC-13 มีความสำคัญอย่างยิ่งสำหรับขดลวดควบคุมและโหลดประเภทเหนี่ยวนำ.

ข้อผิดพลาดที่ 3: การเลือกโดยพิจารณาจากพิกัดกระแสที่ระบุไว้เพียงอย่างเดียว

ค่าพิกัด “10A” ที่พิมพ์ไว้อาจหมายถึงโหลดแบบความต้านทาน (Resistive load) โปรดตรวจสอบเสมอว่าเอกสารข้อมูล (Datasheet) ระบุค่า AC-15 หรือ DC-13 สำหรับการใช้งานจริงหรือไม่.

ข้อผิดพลาดที่ 4: ความสับสนระหว่างเอกสารมาตรฐาน EN 61812-1 และ IEC 61812-1

EN 61812-1 คือมาตรฐานที่นำมาใช้ในยุโรป สำหรับโครงการในสหภาพยุโรป ให้ตรวจสอบฉบับ EN และการประกาศรับรองที่ถูกต้อง สำหรับโครงการระหว่างประเทศ ให้ตรวจสอบว่าจำเป็นต้องใช้เอกสารตามมาตรฐาน IEC หรือไม่.

ข้อผิดพลาดที่ 5: การละเลยแรงดันไฟฟ้าที่จ่ายและฟังก์ชันการตั้งเวลา

รีเลย์ตั้งเวลาที่มีพิกัดหน้าสัมผัสถูกต้องอาจยังคงใช้งานไม่ได้หากแรงดันไฟฟ้าที่จ่าย โหมดการตั้งเวลา อินพุตทริกเกอร์ หรือช่วงเวลาไม่ตรงกับวงจร.

รายการตรวจสอบสำหรับการยืนยันซัพพลายเออร์

ก่อนอนุมัติซัพพลายเออร์รีเลย์ตั้งเวลา ให้ขอเอกสารดังต่อไปนี้:

เอกสารข้อมูล (Datasheet) สำหรับรุ่นที่ระบุโดยเฉพาะ
ข้อมูลอ้างอิงมาตรฐาน IEC 61812-1 หรือ EN 61812-1 หากโครงการกำหนดไว้
ช่วงแรงดันไฟฟ้าควบคุมที่กำหนด
ฟังก์ชันการตั้งเวลาและช่วงเวลา
ความแม่นยำและความสามารถในการทำซ้ำของเวลา
รูปแบบการจัดวางหน้าสัมผัสเอาต์พุต
พิกัดหน้าสัมผัสตามประเภทของโหลด
พิกัด AC-15 และ DC-13 ในกรณีที่เกี่ยวข้อง
แผนผังการเดินสายไฟ
อุณหภูมิขณะใช้งานและวิธีการติดตั้ง
เอกสารรับรองหรือใบรับรองที่ตรงกับรุ่นของผลิตภัณฑ์โดยเฉพาะ

หากซัพพลายเออร์ไม่สามารถอธิบายได้ว่าพิกัดหน้าสัมผัสเอาต์พุตเป็นแบบ Resistive, AC-15 หรือ DC-13 ผลิตภัณฑ์นั้นยังไม่พร้อมสำหรับการระบุสเปกในตู้ควบคุมระดับอุตสาหกรรม.

คำถามที่พบบ่อย

IEC 61812-1 คืออะไร

IEC 61812-1 เป็นมาตรฐานสากลสำหรับไทม์รีเลย์และคัปปลิ้งรีเลย์ โดยกำหนดข้อกำหนดและการทดสอบสำหรับฟังก์ชันของไทม์รีเลย์ พิกัด การทำเครื่องหมาย ฉนวน ความทนทาน และการตรวจสอบประสิทธิภาพ.

EN 61812-1 คืออะไร?

EN 61812-1 คือมาตรฐาน IEC 61812-1 ฉบับที่นำมาปรับใช้ในยุโรป ซึ่งมักถูกอ้างถึงในเอกสารข้อมูล (Datasheets) คำประกาศ และเอกสารโครงการต่างๆ ในยุโรป.

IEC 61812-1 เหมือนกับ EN 61812-1 หรือไม่?

ทั้งสองมาตรฐานมีความเกี่ยวข้องกันอย่างใกล้ชิด แต่ไม่ใช่มาตรฐานเดียวกันเสียทีเดียว IEC 61812-1 เป็นมาตรฐานสากล ในขณะที่ EN 61812-1 เป็นฉบับที่นำมาปรับใช้ในยุโรป ควรตรวจสอบฉบับพิมพ์และขอบเขตของเอกสารให้แน่ชัดเสมอ.

IEC 61812-1 ใช้กับไทม์รีเลย์หรือไม่?

ใช่ IEC 61812-1 ใช้กับไทม์รีเลย์และคัปปลิ้งรีเลย์ที่ใช้ในงานอุตสาหกรรมและงานที่คล้ายคลึงกัน.

ความแตกต่างระหว่าง IEC 61812-1 และ IEC 60947-5-1 คืออะไร?

IEC 61812-1 เน้นที่ข้อกำหนดของไทม์รีเลย์และประสิทธิภาพด้านเวลา ส่วน IEC 60947-5-1 เน้นที่อุปกรณ์วงจรควบคุมและชิ้นส่วนสวิตชิ่ง ซึ่งมีความสำคัญต่อการตีความประเภทโหลดของหน้าสัมผัส เช่น AC-15 และ DC-13.

IEC 61812-1 เหมือนกับ UL 61810-1 หรือไม่?

ไม่เหมือนกัน IEC 61812-1 เน้นที่ไทม์รีเลย์และประสิทธิภาพด้านเวลา ส่วน UL 61810-1 เกี่ยวข้องกับรีเลย์แม่เหล็กไฟฟ้าพื้นฐานในตลาดที่ใช้มาตรฐาน UL.

ทำไมพิกัดหน้าสัมผัสของไทม์รีเลย์จึงขึ้นอยู่กับ AC-15 หรือ DC-13?

เนื่องจากโหลดควบคุมแบบอินดักทีฟสร้างความเค้นให้กับหน้าสัมผัสมากกว่าโหลดแบบรีซิสทีฟ พิกัด AC-15 และ DC-13 จะแสดงให้เห็นว่าหน้าสัมผัสของรีเลย์นั้นเหมาะสมสำหรับโหลดควบคุมแม่เหล็กไฟฟ้าแบบ AC หรือ DC เช่น คอยล์ของคอนแทคเตอร์และโซลีนอยด์หรือไม่.

ฉันสามารถเลือกไทม์รีเลย์โดยดูแค่พิกัดกระแสไฟฟ้า (Ampere rating) ได้หรือไม่?

ไม่ได้ คุณต้องตรวจสอบแรงดันไฟฟ้าที่ใช้ ฟังก์ชันการตั้งเวลา ช่วงเวลา ประเภทของหน้าสัมผัสเอาต์พุต พิกัดหน้าสัมผัสแบบรีซิสทีฟและอินดักทีฟ พิกัด AC-15/DC-13 แผนผังการเดินสาย และสภาพแวดล้อมในการทำงาน.

คำแนะนำสุดท้าย

IEC 61812-1 และ IEC 60947-5-1 ตอบคำถามที่แตกต่างกันแต่มีความเกี่ยวข้องกัน.

IEC 61812-1 ช่วยตรวจสอบว่าอุปกรณ์ได้รับการประเมินว่าเป็นไทม์รีเลย์อย่างถูกต้องหรือไม่ ส่วน IEC 60947-5-1 ช่วยตีความว่าหน้าสัมผัสเอาต์พุตของอุปกรณ์นั้นเหมาะสมกับโหลดควบคุมจริงหรือไม่.

สำหรับวิศวกรและผู้จัดซื้อ วิธีที่ปลอดภัยที่สุดคือการระบุไทม์รีเลย์โดยพิจารณาทั้งข้อกำหนดด้านเวลาและข้อกำหนดด้านโหลดของหน้าสัมผัส รีเลย์ที่ตั้งเวลาได้ถูกต้องแต่สลับโหลดผิดประเภทก็ยังถือว่าเป็นรีเลย์ที่ไม่เหมาะสม.
