Pour câbler un contacteur, raccordez le circuit de puissance entrant aux bornes identifiées par le fabricant comme étant le côté ligne, raccordez les bornes correspondantes côté charge à la charge, et alimentez la bobine du contacteur via A1 et A2 en utilisant la tension de commande appropriée. Pour un démarreur moteur, la puissance du moteur passe normalement par un relais de surcharge, tandis que le contact de déclenchement normalement fermé du relais de surcharge est câblé dans le circuit de commande de la bobine.
Il s'agit du cheminement de base, mais les marquages, le sens d'alimentation autorisé, le type de bobine, la tension de commande et les connexions des accessoires peuvent varier. Utilisez toujours le schéma de câblage imprimé sur l'appareil et la fiche technique du modèle de contacteur exact.
Sécurité électrique : Les circuits de contacteurs peuvent contenir de multiples sources d'alimentation et des tensions dangereuses. L'installation, les essais et la mise en service ne doivent être effectués que par du personnel électrique qualifié utilisant la procédure de consignation applicable, la méthode de vérification d'absence de tension, les équipements de protection individuelle, les instructions du fabricant et les règles électriques locales. Ne considérez jamais ce guide général comme un substitut au schéma du projet ou à la documentation du produit.
Principaux enseignements
- Maintenez le circuit de puissance et le circuit de commande séparés, tant sur le schéma que dans le tableau.
- L1/L2/L3 et T1/T2/T3 sont des marquages courants du circuit principal ; A1 et A2 identifient le circuit de la bobine.
- La tension nominale de la bobine doit correspondre à l'alimentation de commande, et non à la tension du moteur ou de la charge.
- A2 n'est pas toujours relié au neutre. Son raccordement dépend de l'alimentation de commande et de la conception de la bobine.
- Un contacteur assure la commutation, mais pas la protection complète contre les surcharges ou les courts-circuits.
- Un circuit MARCHE/ARRÊT à trois fils nécessite un contact de maintien normalement ouvert ; tous les détails de raccordement et de mise en service doivent suivre le modèle exact et la procédure du projet.
Schéma de câblage du contacteur : le circuit complet en un coup d'œil
Un démarreur moteur triphasé de base contient deux circuits associés :
- Circuit de puissance : transporte le courant moteur à travers le dispositif de protection contre les courts-circuits, le contacteur, le relais de surcharge et le moteur.
- Circuit de commande : alimente la bobine du contacteur via le bouton ARRÊT, le contact de déclenchement de surcharge, le bouton MARCHE et le contact de maintien.

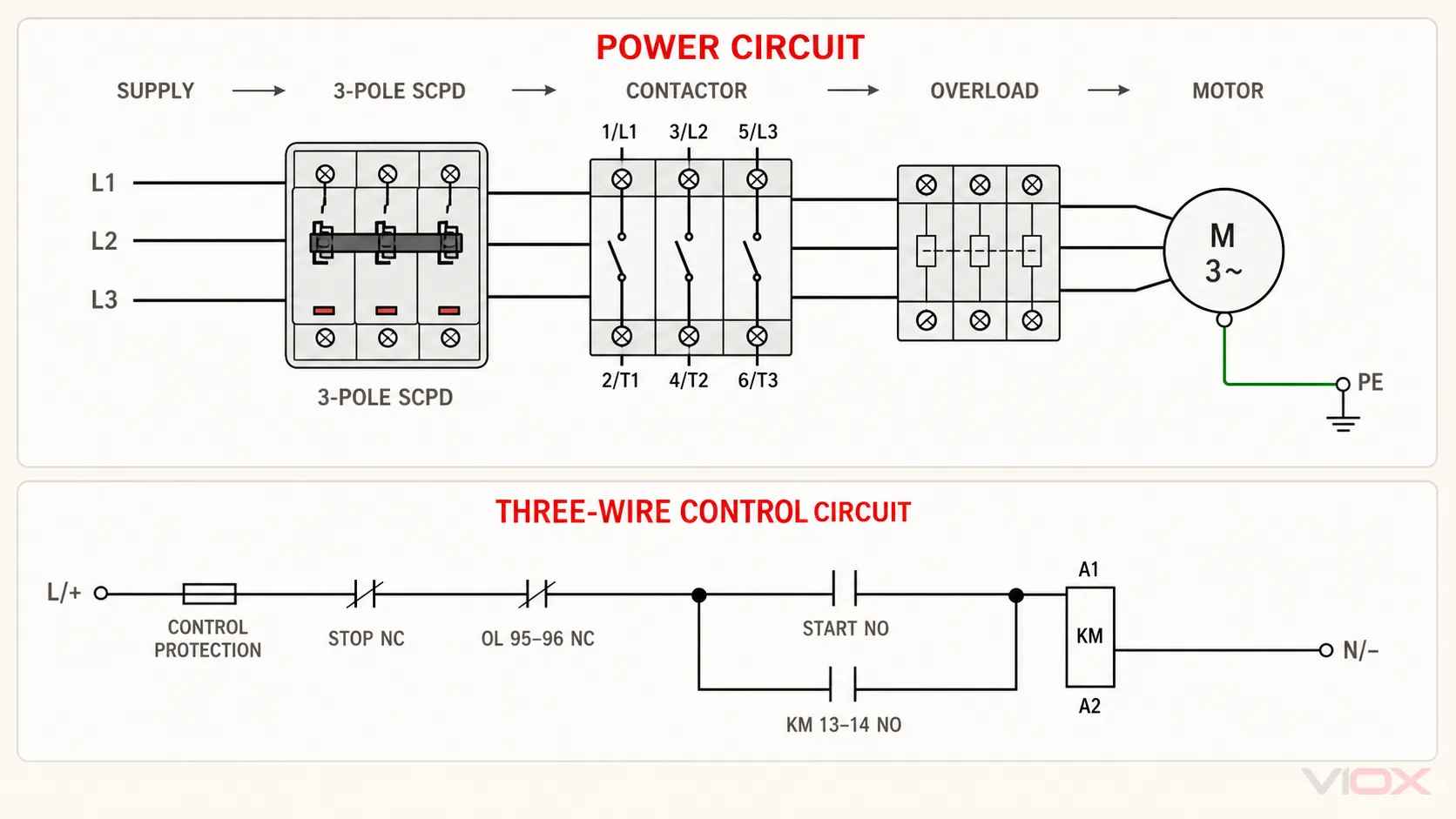

Le schéma fonctionnel suivant montre la relation. Il ne s'agit pas d'un dessin de construction spécifique à un modèle.
CIRCUIT DE PUISSANCE
Alimentation SCPD tripolaire coordonné ou jeu de fusibles Contacteur Surcharge Moteur
L1 --------[ pôle 1 ]--- 1/L1 2/T1 --- pôle de puissance --- U
L2 --------[ pôle 2 — un dispositif/jeu coordonné ]--- 3/L2 4/T2 --- pôle de puissance --- V
L3 --------[ pôle 3 ]--- 5/L3 6/T3 --- pôle de puissance --- W
PE ------------------------------------------------------------------------- Châssis
CIRCUIT DE COMMANDE À TROIS FILS
L/+ commande -- Protection de commande -- ARRÊT NF -- OL 95-96 NF --+-- MARCHE NO --+-- A1
| |
+-- KM 13-14 --+
A2 -- N/-Dans le schéma de commande, KM identifie le contacteur. Lorsque MARCHE est pressé, la bobine est alimentée. Le contact auxiliaire normalement ouvert 13-14 du contacteur se ferme alors et shunte le bouton MARCHE relâché. Appuyer sur ARRÊT ou le déclenchement du relais de surcharge ouvre le circuit de commande et relâche le contacteur.

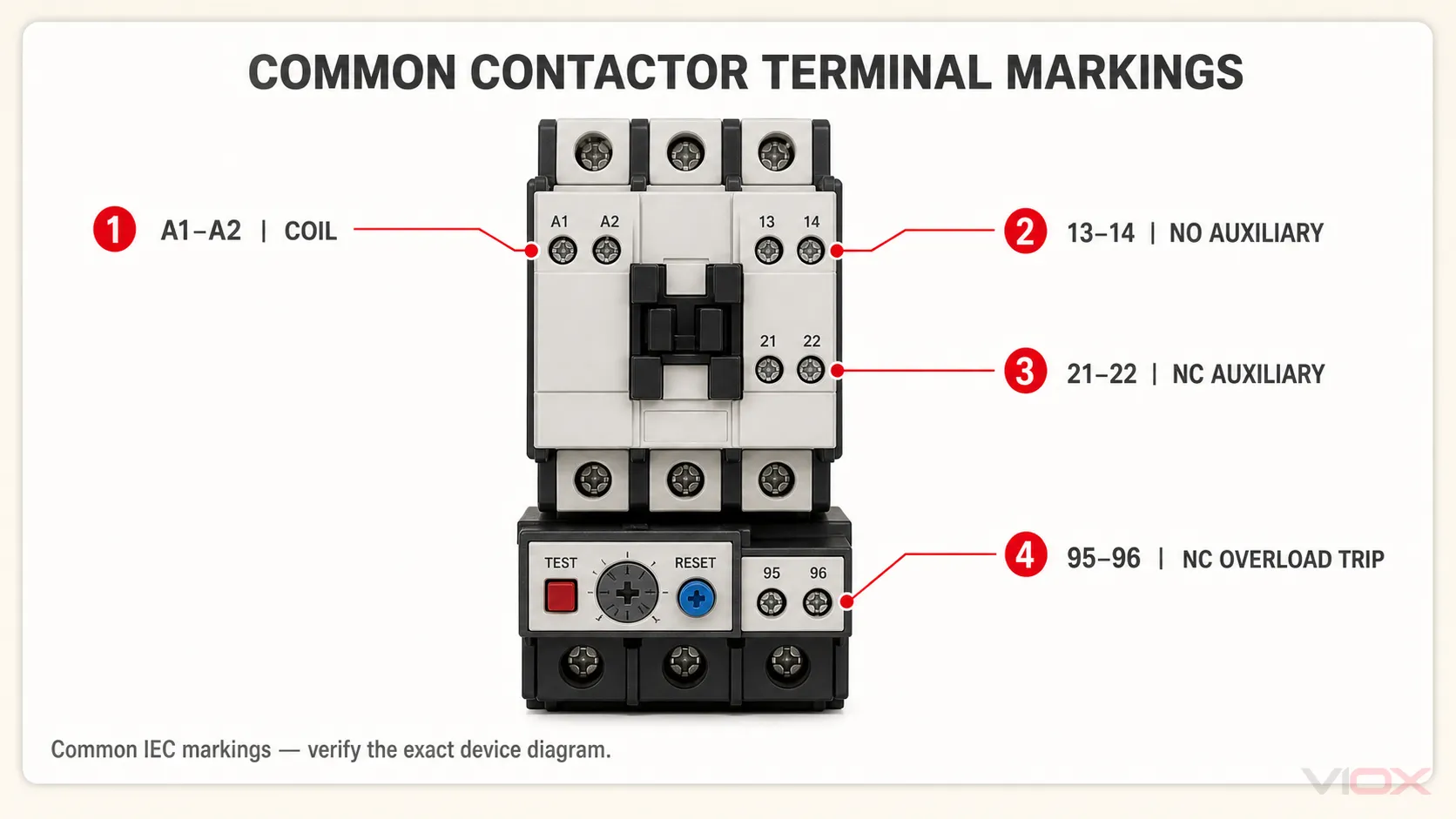

Identifier les bornes du contacteur avant le câblage
Les désignations de bornes de style IEC sont largement utilisées, mais les emplacements physiques et les contacts disponibles diffèrent selon le produit. Certains contacteurs possèdent des contacts auxiliaires intégrés ; d'autres nécessitent un bloc additionnel. Certains fournissent des bornes de bobine en double pour simplifier le câblage du tableau.
| Marquage typique | Fonction typique | Ce qu'il faut vérifier |
|---|---|---|
| 1/L1, 3/L2, 5/L3 | Conducteurs du circuit principal d'arrivée | Sens d'alimentation et disposition des phases autorisés |
| 2/T1, 4/T2, 6/T3 | Sortie commutée vers la charge ou le relais de surcharge | Appairage correct avec la borne de ligne correspondante |
| A1, A2 | Bobine de contacteur | Tension assignée, AC ou DC, fréquence le cas échéant, et exigences de polarité |
| 13-14 | Premier contact auxiliaire normalement ouvert | Disponibilité et calibre du circuit de commande |
| 21-22 | Premier contact auxiliaire normalement fermé | Disponibilité et fonction de verrouillage ou d'indication prévue |
| 95-96 | Contact de déclenchement de surcharge normalement fermé commun | Schéma exact du relais de surcharge et dispositif de réarmement |
| 97-98 | Contact de déclenchement de surcharge normalement ouvert commun | Schéma exact du relais de surcharge et fonction d'indication |
La convention de bornage ci-dessus est prise en charge par la documentation du contacteur du fabricant, y compris le Guide des contacteurs et relais de surcharge ABB. Cependant, un numéro de borne familier ne vous autorise pas à ignorer le schéma spécifique du produit.
Pour une explication détaillée des bornes principales, voir Que signifient L1, L2, T1 et T2 sur un contacteur ?.
Avant de câbler un contacteur : confirmez six entrées
Avant de commencer, notez les six entrées qui déterminent le circuit réel.
| Entrée | Question à laquelle répondre | Pourquoi cela modifie le câblage |
|---|---|---|
| Alimentation principale | Disposition des phases, tension et fréquence | Pôles principaux et équipement en amont |
| Charge | Moteur, chauffage, éclairage, batterie de condensateurs ou autre charge | Catégorie d'utilisation et protection |
| Contacteur | Modèle, disposition des pôles et sens de raccordement autorisé | Plan exact des bornes |
| Bobine | Tension, type AC/DC, fréquence et polarité | Alimentation de commande A1/A2 |
| Méthode de commande | Dispositif maintenu, automate programmable (PLC) ou boutons MARCHE/ARRÊT | Logique à deux ou trois fils |
| Protection de l'environnement | Méthode de protection contre les courts-circuits et les surcharges | Dispositifs coordonnés requis |
Le moteur peut fonctionner en triphasé 400 V tandis que la bobine du contacteur fonctionne en 24 V DC, 110 V AC, 120 V AC, 230 V AC, ou une autre tension de commande spécifiée. Ne jamais déduire la tension de la bobine à partir de la tension de charge.
Si le contacteur n'a pas encore été sélectionné, utilisez le guide séparé pour sélectionner les contacteurs, les relais de surcharge et les disjoncteurs à partir des données du moteur. Cet article suppose que la sélection des composants et la conception de la protection ont déjà été effectuées.
Étape 1 : Isoler chaque source d'alimentation et vérifier que le circuit est hors tension
Un tableau de commande peut comporter une alimentation principale, un transformateur de commande séparé, une alimentation externe pour automate programmable (PLC), ou un signal distant qui reste sous tension après l'ouverture du sectionneur principal.
Avant de toucher aux conducteurs, identifiez chaque source d'énergie, mettez l'équipement hors tension et isolez-le, appliquez les procédures de consignation/étiquetage (lockout/tagout) requises, et faites vérifier l'absence de tension par une personne qualifiée à l'aide d'un équipement de test approprié selon la procédure approuvée. Les instructions du contacteur de Schneider Electric limitent également l'installation et la maintenance au personnel qualifié et exigent que toute alimentation soit déconnectée avant toute intervention.
Pour les projets internationaux, respectez les règles nationales applicables, les réglementations locales, les procédures sur le lieu de travail et les instructions du fabricant. Pour les installations aux États-Unis, l'édition localement adoptée de NFPA 70, National Electrical Code régit les exigences d'installation ; LA NORME NFPA 70E traite des pratiques de travail en sécurité électrique. Les exigences de l'OSHA peuvent également s'appliquer, notamment 29 CFR 1910.333 pour la mise hors tension, la vérification et les pratiques de travail des personnes qualifiées, et 29 CFR 1910.147 lorsque l'entretien ou la maintenance implique des énergies dangereuses. L'applicabilité dépend du lieu de travail et de la tâche.
Étape 2 : Monter le contacteur et planifier les chemins de câbles
Installer le contacteur sur le rail DIN, la plaque de montage ou l'ensemble de démarreur spécifié, dans l'orientation autorisée par son fabricant. Vérifier que les blocs auxiliaires, le relais de surcharge, les capots et les vis de borne restent accessibles.
Acheminer les conducteurs de puissance et de commande à travers leurs chemins de câbles désignés, maintenir la continuité du conducteur de protection indépendante du fonctionnement du contacteur, préserver l'espacement et la ventilation requis, et garder les numéros de fils visibles aux terminaisons.
Ne pas supposer que chaque contacteur accepte l'alimentation uniquement par le haut. Certaines familles de produits permettent des directions d'alimentation alternatives sous des conditions définies, tandis que d'autres ont des exigences spécifiques au modèle ou à la certification. Suivre les bornes marquées et la fiche technique.
Étape 3 : Câbler le circuit de puissance principal
Câblage d'un contacteur triphasé
Pour un agencement de contacteur tripolaire courant :
- Raccordez les phases d'arrivée protégées aux bornes du contacteur identifiées 1/L1, 3/L2 et 5/L3.
- Raccordez 2/T1, 4/T2 et 6/T3 au dispositif suivant dans le chemin de puissance.
- Pour un démarreur moteur utilisant un relais de surcharge séparé, acheminez tous les conducteurs moteur requis à travers le relais de surcharge conformément à son schéma.
- Raccordez les sorties du relais de surcharge aux bornes moteur identifiées par le fabricant du moteur.
- Raccordez le conducteur de protection à la carcasse du moteur et aux points de liaison requis. N'acheminez pas le PE à travers un pôle de contacteur normal.
Maintenez la séquence de phase de manière cohérente à travers le contacteur et le relais de surcharge. Le sens de rotation du moteur doit toujours être vérifié lors de la mise en service, car la séquence de phase d'arrivée et les raccordements du moteur déterminent la direction réelle.
Câblage de contacteur monophasé
Une charge monophasée peut utiliser un ou plusieurs pôles principaux selon le contacteur, la configuration du système, les exigences d'isolement et les règles de câblage locales.
Le cheminement de puissance de base est :
Conducteur d'alimentation protégé -> Pôle principal du contacteur -> Conducteur de chargeLe fait que le neutre ou un second conducteur de phase soit également commuté est une décision de conception, et non une règle universelle pour les contacteurs. Ne copiez pas un exemple bipolaire sans vérifier le système électrique, les exigences de sectionnement, la charge et les instructions spécifiques de l'appareil.
Si le projet utilise un appareil sur rail DIN pour l'éclairage, le chauffage ou le contrôle du bâtiment, le guide de sélection et de câblage des contacteurs modulaires couvre cette famille de produits plus spécifique.
Étape 4 : Câbler les bornes de bobine A1 et A2
La bobine est l'entrée de commande du contacteur. L'application de la tension de commande nominale aux bornes A1 et A2 crée la force magnétique qui ferme les contacts principaux et auxiliaires. La suppression de cette tension relâche le mécanisme.
Suivez cette séquence :
- Lisez l'étiquette de la bobine et le code produit.
- Confirmez la tension nominale de la bobine.
- Confirmez si la bobine est en AC ou en DC.
- Pour une bobine AC, confirmez la fréquence spécifiée le cas échéant.
- Pour une bobine DC, vérifiez si la polarité est marquée ou imposée par une bobine électronique ou un module de suppression.
- Identifiez les deux conducteurs de l'alimentation de commande réelle.
- Acheminez le chemin de commande commuté vers A1 et le chemin de retour défini vers A2, sauf si le schéma du produit spécifie une disposition différente.
Le conducteur de retour en A2 est défini par l'alimentation de commande, et non par la borne seule. Dans un système 220/380 V, par exemple, une bobine 220 V AC correctement dimensionnée peut utiliser une alimentation phase-neutre, tandis qu'une bobine 380 V AC correctement dimensionnée peut utiliser une alimentation phase-phase. Il ne s'agit là que d'exemples de circuits de commande : la tension nominale réelle, la protection du circuit de commande, la méthode de câblage et les connexions A1/A2 doivent suivre la plaque signalétique de la bobine, le schéma exact du fabricant et les règles locales applicables.

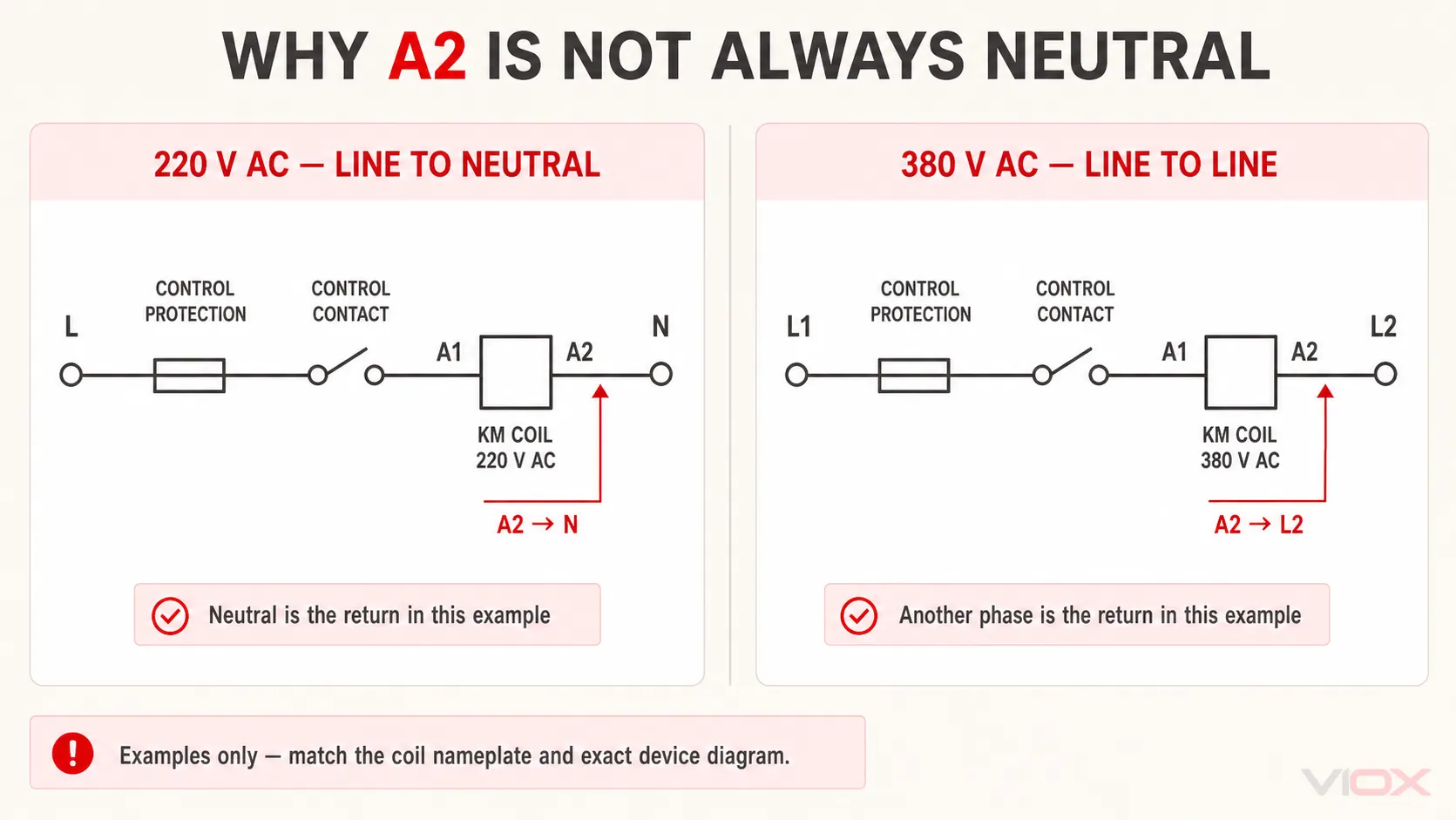

A2 doit-il toujours être raccordé au neutre ?
Non. A2 se raccorde au côté retour du circuit de la bobine. Cela peut être le neutre, une autre phase, 0 V DC ou un autre conducteur de commande défini, selon l'alimentation de commande.
Les exemples incluent :
- commande AC phase-neutre ;
- commande AC phase-phase ;
- un secondaire de transformateur de commande à source séparée ;
- une alimentation de commande 24 V DC ;
- un module de commande électronique défini par le fabricant du contacteur.
Ne raccordez jamais un neutre à A2 simplement parce qu'un schéma générique en montre un. Identifiez d'abord la source de commande et la tension nominale de la bobine.
Étape 5 : Choisir une commande à deux ou trois fils
La méthode de commande détermine ce qui se passe lorsque le signal de commande ou l'alimentation est interrompu.
| Méthode de commande | Dispositif de commande typique | Contact de maintien requis ? | Comportement typique |
|---|---|---|---|
| Commande à deux fils | Sélecteur maintenu, thermostat, interrupteur à flotteur, pressostat, relais ou commande API maintenue | Pas de | Le contacteur suit la commande maintenue |
| Commande à trois fils | Boutons-poussoirs d'ARRÊT et de MARCHE momentanés | Oui | Le contacteur reste sous tension via un contact auxiliaire jusqu'à ce qu'un ARRÊT, un déclenchement sur surcharge ou une coupure de courant ouvre le circuit |

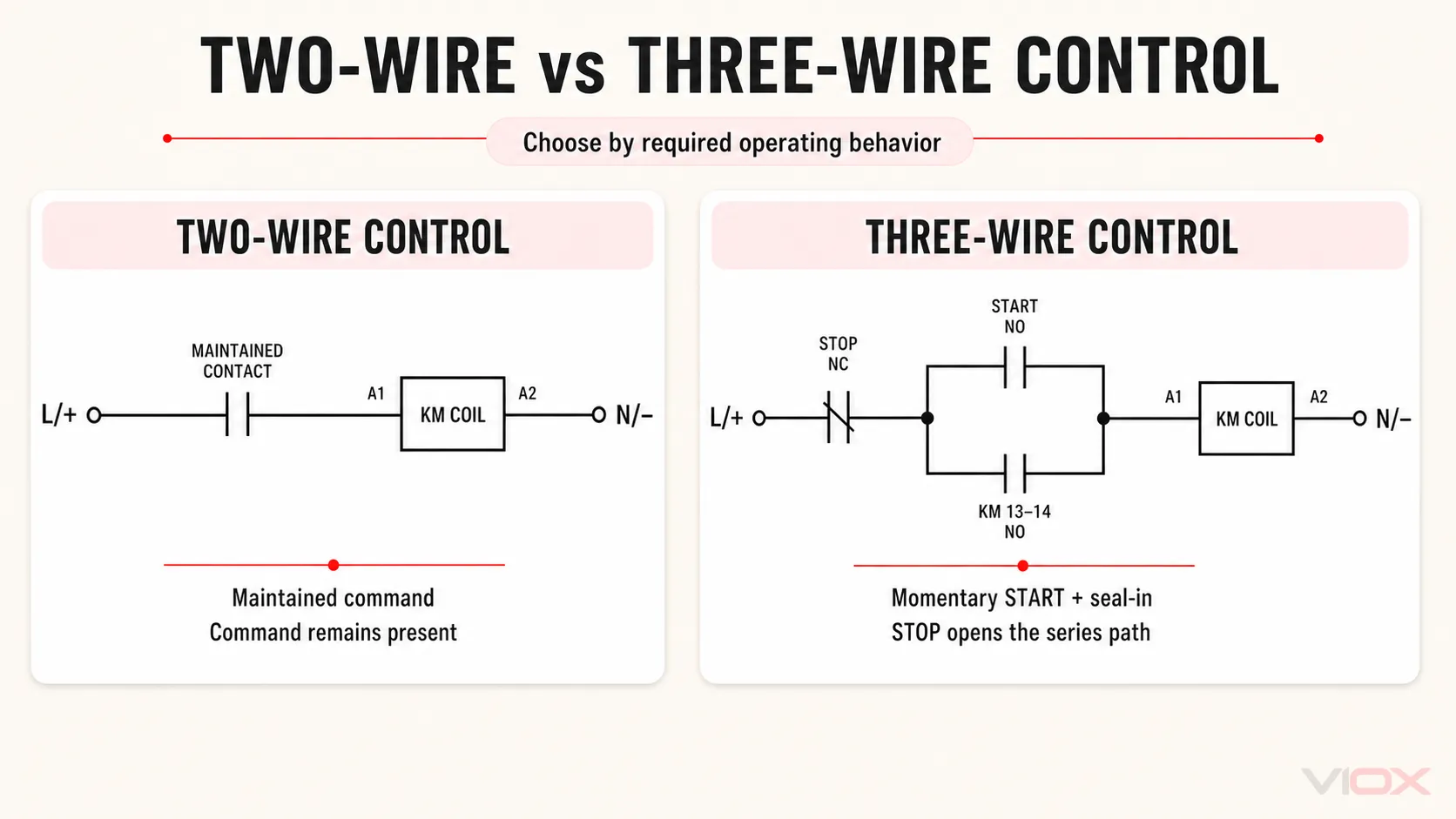

Commande de contacteur à deux fils de base
Le chemin de commande le plus simple est :
Alimentation de commande -> Protection de commande -> Contact de commande maintenu -> A1
A2 -> Retour de commandeLorsque le contact maintenu se ferme, la bobine est sous tension. Lorsqu'il s'ouvre, la bobine se relâche. Comme la commande reste présente, certains systèmes à deux fils peuvent redémarrer au retour de l'alimentation de commande. Déterminez si ce comportement est acceptable pour la machine ou le processus avant de choisir le circuit.
Commande MARCHE/ARRÊT à trois fils
Un circuit à trois fils utilise un bouton d'arrêt normalement fermé, un bouton de démarrage normalement ouvert et un contact auxiliaire de contacteur normalement ouvert.
L/+ -- STOP NC -- OL 95-96 NC --+-- START NO --+-- A1
| |
+-- KM 13-14 --+
A2 -- N/-Fonctionnement :
- Avec le bouton STOP et le contact de surcharge fermés, l'appui sur START alimente la bobine.
- Le contacteur ferme ses contacts principaux et le contact auxiliaire 13-14.
- Le contact 13-14 fermé fournit un chemin parallèle autour de START.
- Le relâchement de START n'interrompt plus le circuit de la bobine.
- L'appui sur STOP ouvre le chemin de commande en série et relâche le contacteur.
- Un déclenchement sur surcharge ouvre le 95-96 et relâche également le contacteur.
- La perte de l'alimentation de commande relâche le contacteur ; une nouvelle commande START est normalement requise après le rétablissement de l'alimentation.
Si le contacteur ne s'enclenche que lorsque START est maintenu, inspectez le contact de maintien, son affectation aux bornes et le câblage en parallèle autour du bouton START.
Étape 6 : Raccorder le relais de surcharge pour un démarreur moteur
Un contacteur est un appareil de commutation. Il n'assure normalement pas, par lui-même, la protection contre les surcharges moteur ou l'interruption des courts-circuits. Un démarreur moteur de base combine généralement le contacteur avec un relais de surcharge et le câblage de commande requis. La distinction est expliquée dans Contacteur vs Démarreur de moteur.
Pour un montage courant avec relais de surcharge séparé :
- Raccordez les sorties côté charge du contacteur aux entrées de puissance du relais de surcharge comme indiqué par le fabricant.
- Raccordez les sorties de puissance du relais de surcharge au moteur.
- Placez le contact de déclenchement normalement fermé du relais de surcharge, généralement 95-96, en série avec le circuit de la bobine du contacteur.
- Utilisez le contact de déclenchement normalement ouvert, généralement 97-98, pour un indicateur de défaut ou une entrée de système de contrôle uniquement lorsque cela est nécessaire et dans les limites de ses caractéristiques nominales.
- Configurez le relais de surcharge à partir de la plaque signalétique du moteur, des exigences de l'application, des règles applicables et des instructions du fabricant.
- Coordonnez le démarreur avec le dispositif de protection contre les court-circuits en amont requis.
Lorsque le relais de surcharge se déclenche, 95-96 s'ouvre. La bobine du contacteur perd son alimentation, les contacts principaux s'ouvrent et le moteur s'arrête. Le relais de surcharge n'est donc pas tenu d'interrompre le courant moteur total via son contact de déclenchement auxiliaire ; il commande l'ouverture du contacteur.
Pour la fonction de protection et le comportement des bornes, voir Explication du relais de surcharge thermique. Les schémas de démarrage direct du fabricant, tels que le guide Schneider Electric pour contacteurs et relais de surcharge, doit être utilisé pour la combinaison de produits compatible exacte.
Étape 7 : Ajout de contacts auxiliaires, de retour d'état et de suppression de bobine
Les contacts auxiliaires transportent les signaux de commande et d'indication, et non le courant de charge principal.
Les fonctions courantes incluent :
- 13-14 NO : circuit de maintien ou retour d'état MARCHE ;
- 21-22 NC : autorisation, verrouillage simple ou indication ARRÊT ;
- contacts NO/NC supplémentaires : état de l'automate, voyants lumineux, contrôle de séquence ou verrouillage.
Vérifiez la valeur nominale du circuit de commande du contact auxiliaire pour la tension, le courant et le type de charge réels. Un contact adapté à une entrée d'automate peut ne pas convenir à la commutation directe d'une charge électromagnétique plus importante.
Les bobines de contacteur inductives peuvent générer une transitoire de tension lors de la mise hors tension. Lorsqu'une suppression est requise, utilisez l'accessoire ou la méthode de suppression spécifiée pour la bobine :
- diode ou module électronique pour une bobine DC compatible ;
- réseau résistance-condensateur, varistance ou module spécifié par le fabricant pour une bobine AC compatible ;
- un relais d'interface lorsque la sortie de commande ne peut pas alimenter ou couper la bobine en toute sécurité.
N'ajoutez pas de suppresseur arbitraire. Le type de suppression peut affecter la polarité, le temps de relâchement, la compatibilité et la contrainte de commutation du dispositif de commande.
Étape 8 : Serrer, étiqueter et inspecter chaque borne
Utilisez le type de conducteur, l'accessoire de borne, la longueur de préparation et le couple de serrage spécifiés pour le modèle exact de borne et de contacteur. Il n'existe pas de valeur de couple universelle fiable pour les contacteurs : les bornes principales et les bornes de commande peuvent nécessiter des outils et des réglages différents, même sur un même appareil.
Avant de remettre les capots en place, comparez les numéros de fils avec le schéma, vérifiez l'appairage ligne-charge et les bornes A1/A2 par rapport à l'étiquette de la bobine, confirmez le chemin de la série STOP/95-96 et la branche de maintien 13-14, inspectez l'insertion des conducteurs et la séparation puissance/commande, confirmez la continuité du conducteur de protection et réinstallez toutes les barrières et tous les capots.
Étape 9 : Mise en service du contacteur par étapes
Utilisez la procédure de mise en service approuvée du projet. Lorsque la conception le permet, testez le circuit de commande avant d'appliquer la puissance principale à la charge.
Test du circuit de commande
- Maintenez le circuit de puissance de la charge isolé et n'alimentez que le circuit de commande selon la procédure approuvée.
- Actionnez la commande et confirmez l'enclenchement positif sans grésillement prolongé.
- Vérifiez les états attendus des contacts auxiliaires NO/NC et l'action de maintien à trois fils.
- Appuyez sur STOP et confirmez la chute du relais.
- Utilisez la fonction de test autorisée du relais de surcharge pour confirmer qu'un déclenchement ouvre le circuit de la bobine.
Test fonctionnel du circuit principal
Une fois l'inspection du circuit de commande terminée :
- Mettez à nouveau hors tension, terminez l'inspection du circuit principal et remettez en place les capots et les écrans de protection.
- Mettez sous tension selon la procédure approuvée et démarrez la charge.
- Confirmez le bon fonctionnement des pôles et l'alimentation attendue de la charge.
- Pour un moteur, vérifiez le sens de rotation en utilisant la procédure de sécurité du projet avant la mise en service.
- Confirmer le fonctionnement de l'arrêt/déclenchement et enregistrer les réglages, les résultats et les modifications approuvées des schémas.
Ne pas mettre sous tension de manière répétée un contacteur qui vibre, dégage une odeur de surchauffe, déclenche une protection ou produit un arc électrique anormal. Isoler d'abord le système électrique et diagnostiquer le circuit.
Problèmes courants de câblage des contacteurs
| Symptôme | Première vérification | Causes probables | Mesure corrective |
|---|---|---|---|
| Le contacteur ne s'enclenche pas | Tension directement aux bornes A1-A2 pendant la commande | Tension de bobine incorrecte, circuit d'arrêt ouvert, 95-96 ouvert, retour de commande manquant, bobine défectueuse | Suivre le chemin de commande sur le schéma et vérifier les données de la bobine |
| Le contacteur ne s'enclenche que lorsque START est maintenu enfoncé | Continuité à travers le circuit de maintien | 13-14 non raccordé en parallèle avec le bouton MARCHE, mauvaises bornes auxiliaires, contact auxiliaire ne se fermant pas | Corriger et tester la branche d'auto-maintien |
| Le contacteur vibre | Tension de bobine lors de la tentative d'enclenchement | Sous-tension, alimentation de commande instable, connexion desserrée, type ou fréquence de bobine incorrect, contamination mécanique | Isoler et corriger l'alimentation, la connexion ou l'état de l'appareil |
| La bobine surchauffe ou tombe en panne | Étiquette de bobine par rapport à l'alimentation de commande réelle | Incompatibilité AC/DC, surtension, mauvaise fréquence, cycles excessifs, défaillance mécanique empêchant l'enclenchement complet | Remplacer les pièces endommagées et corriger la spécification de commande |
| Le contacteur fonctionne mais la charge ne fonctionne pas | Tension aux bornes ligne et charge dans les deux états | Appareil amont ouvert, phase manquante, contact principal endommagé, relais de surcharge ouvert, défaut de câblage aval | Suivre le circuit principal phase par phase selon la méthode d'essai approuvée |
| Le relais de surcharge se déclenche mais le contacteur reste sous tension | Position 95-96 dans le circuit de la bobine | Contact de déclenchement shunté, mauvaise paire de bornes, erreur de câblage de commande | Rewire the NC trip contact in the intended series path |
| Défauts ou réinitialisations de la sortie de l'automate | Appel de courant de la bobine et dispositif de suppression | La sortie ne peut pas piloter la bobine, mauvaise suppression, problème de référence commune | Utiliser une interface compatible ou un module de commande de contacteur |
| Le moteur tourne dans le mauvais sens | Séquence de phases au niveau du moteur | Deux phases inversées | Isoler le circuit et corriger la séquence de phases en utilisant la procédure approuvée |
Erreurs de câblage de contacteur à éviter
| Erreur | Règle correcte |
|---|---|
| Sélection de la bobine en fonction de la tension du moteur | Faire correspondre la bobine à l'alimentation de commande |
| Considérer A1/A2 comme des bornes de charge | Utilisez A1/A2 uniquement pour le circuit de la bobine |
| En supposant que A2 est toujours le neutre | Identifiez le retour de commande AC ou DC réel |
| Omission du contact de maintien | Placez le contact auxiliaire NO correct aux bornes de START |
| Utilisation d'un contacteur comme seule protection moteur | Coordonnez séparément la protection contre les surcharges et les courts-circuits |
| Passage du courant de charge à travers un contact auxiliaire | Maintenez les contacts auxiliaires dans les limites de leur calibre de circuit de commande |
| Copier des valeurs génériques de couple ou de section de conducteur | Utilisez les données exactes du produit et des bornes |
| Ignorer la polarité de la bobine DC | Suivez les marquages de la bobine électronique et de suppression |
| Isoler uniquement le circuit principal | Identifiez et isolez chaque source de commande indépendante |
Foire Aux Questions
Quels fils se connectent aux bornes A1 et A2 sur un contacteur ?
A1 et A2 se connectent à l'alimentation de commande du contacteur via les dispositifs de commande requis. Un circuit typique achemine le conducteur de commande commuté vers A1 et le retour de commande vers A2, mais l'agencement exact dépend de la tension de la bobine, du type AC/DC, de la polarité et du schéma du fabricant.
La borne A2 d'un contacteur nécessite-t-elle un fil neutre ?
Pas toujours. A2 peut être relié au neutre dans un circuit de commande AC phase-neutre, mais il peut également être relié à une autre phase, au 0 V DC ou à un autre retour de commande. Vérifiez la bobine et l'alimentation de commande.
Que signifient L1, L2, L3 et T1, T2, T3 ?
Ce sont des marquages courants pour les bornes du circuit principal. L1/L2/L3 identifient généralement le côté ligne entrant, tandis que T1/T2/T3 identifient les sorties commutées correspondantes. Les produits conformes à la norme IEC peuvent également afficher 1/L1, 3/L2, 5/L3 et 2/T1, 4/T2, 6/T3. Confirmez le schéma exact de l'appareil et le sens d'alimentation autorisé.
Comment câbler un contacteur pour qu'il reste activé après le relâchement du bouton START ?
Utilisez un contact auxiliaire normalement ouvert, généralement 13-14, en parallèle avec le bouton START normalement ouvert. Lorsque la bobine est sous tension, 13-14 se ferme et maintient le circuit de la bobine jusqu'à ce qu'un arrêt, un déclenchement sur surcharge ou une perte de tension de commande ouvre le chemin en série.
Un contacteur tripolaire peut-il être utilisé pour une charge monophasée ?
Cela peut être possible pour certains contacteurs et applications, mais la disposition des pôles, la méthode de raccordement, la catégorie d'emploi, le courant nominal ainsi que la commutation des conducteurs de phase ou du neutre autorisés doivent être confirmés auprès du fabricant et selon les règles d'installation. Ne présumez pas que chaque contacteur moteur tripolaire dispose de la même connexion monophasée approuvée.
Un contacteur a-t-il besoin d'un relais de surcharge, d'un disjoncteur ou d'un fusible ?
Une application moteur nécessite normalement une protection contre les surcharges appropriée, et le circuit nécessite une protection coordonnée contre les courts-circuits et les conducteurs. Selon la conception, ces fonctions peuvent utiliser un relais de surcharge, un disjoncteur moteur, un fusible, un disjoncteur, un variateur ou une combinaison approuvée. Le contacteur seul est principalement un appareil de commutation.
Une sortie d'automate (PLC) peut-elle piloter directement une bobine de contacteur ?
Uniquement si la sortie de l'automate est compatible avec la tension de la bobine, le courant en régime permanent, la demande d'appel, la charge de commutation et le dispositif de suppression. Sinon, utilisez un relais d'interface ou un module d'interface de contacteur compatible. Suivez la documentation de l'automate et du contacteur.
Liste de contrôle finale du câblage
| Vérifier | Condition de réussite |
|---|---|
| Schéma exact | Le câblage correspond au contacteur, au relais de surcharge et au schéma du projet |
| Puissance et protection | Les conducteurs principaux suivent les pôles prévus ; la protection contre les courts-circuits, les surcharges et les conducteurs est coordonnée |
| Bobine | La tension, le type AC/DC, la fréquence, la polarité et le retour de commande correspondent à la conception |
| Logique de contrôle | L'arrêt et le déclenchement sur surcharge sont en série ; le contact NO correct maintient le démarrage |
| PE et liaison équipotentielle | La continuité du conducteur de protection ne dépend pas du fonctionnement du contacteur |
| Terminaisons | Les conducteurs, le couple de serrage, les étiquettes, les écrans et les capots suivent exactement les données du fabricant |
| Tests fonctionnels | L'appel, le maintien, l'arrêt, le déclenchement sur surcharge, le fonctionnement en charge et la rotation du moteur, le cas échéant, sont tous validés |
Conclusion
Un câblage correct du contacteur commence par la séparation du circuit de puissance du circuit de commande. Les pôles principaux commutent la puissance entre les bornes ligne et charge ; A1 et A2 alimentent la bobine ; les contacts auxiliaires assurent le maintien, le retour d'état ou le verrouillage ; et un relais de surcharge peut déclencher le contacteur en cas de surcharge moteur.
La règle la plus importante est de considérer les marquages des bornes et les schémas de l'appareil spécifique comme faisant autorité. Les conventions génériques L/T, A1/A2, 13-14 et 95-96 sont utiles pour comprendre le circuit, mais elles ne remplacent pas la fiche technique du produit, le schéma du projet, l'étude de protection ou les exigences d'installation locales.
Pour l'évaluation du produit une fois les exigences de commande et de protection définies, consultez la Gamme de contacteurs CA VIOX et confirmez le service de charge, le courant opérationnel, le nombre de pôles, la tension de bobine, les contacts auxiliaires, le relais de surcharge compatible et la coordination de court-circuit requise.
Sources techniques
- IEC 60947-4-1:2023 — Contacteurs et démarreurs de moteur
- ABB — Guide des contacteurs et relais de surcharge
- Schneider Electric — Comment connecter un contacteur et une surcharge pour un démarreur DOL
- Schneider Electric — Fiche d'instructions du contacteur TeSys Deca
- Rockwell Automation — Schémas de câblage IEC typiques
- NFPA 70 — National Electrical Code
- NFPA 70E — Norme relative à la sécurité électrique au travail
- OSHA 29 CFR 1910.333 — Sélection et utilisation des pratiques de travail
