Guía de protección para carga comercial de vehículos eléctricos

En esta página

Un sitio comercial de carga de vehículos eléctricos no necesita ACBs, MCCBs, RCBOs, RCDs, SPDs, contactores e interruptores seccionadores apilados en una secuencia universal. Cada dispositivo tiene una función diferente. La arquitectura debe seleccionarse a partir de la capacidad de suministro, la carga de carga diversificada, la corriente de cortocircuito prospectiva, el conductor y el método de instalación, el esquema de puesta a tierra, la selectividad requerida, el diseño del EVSE, el riesgo de sobretensión, el objetivo de continuidad del servicio y el código local.

En un sitio de carga de AC pequeño, un cuadro eléctrico principal existente puede alimentar circuitos individuales de puntos de carga a través de MCBs o RCBOs. Un centro de carga más grande puede justificar un cuadro eléctrico dedicado con un interruptor automático MCCB de entrada y protección de salida coordinada. Un ACB solo resulta relevante cuando el servicio o la función de distribución principal, el tamaño del bastidor, el nivel de falla, las funciones de protección, la facilidad de mantenimiento y el diseño del cuadro eléctrico lo justifican. Los cargadores rápidos de DC siguen la arquitectura certificada del cargador y las instrucciones del fabricante; no pueden diseñarse escalando un circuito de wallbox de AC.

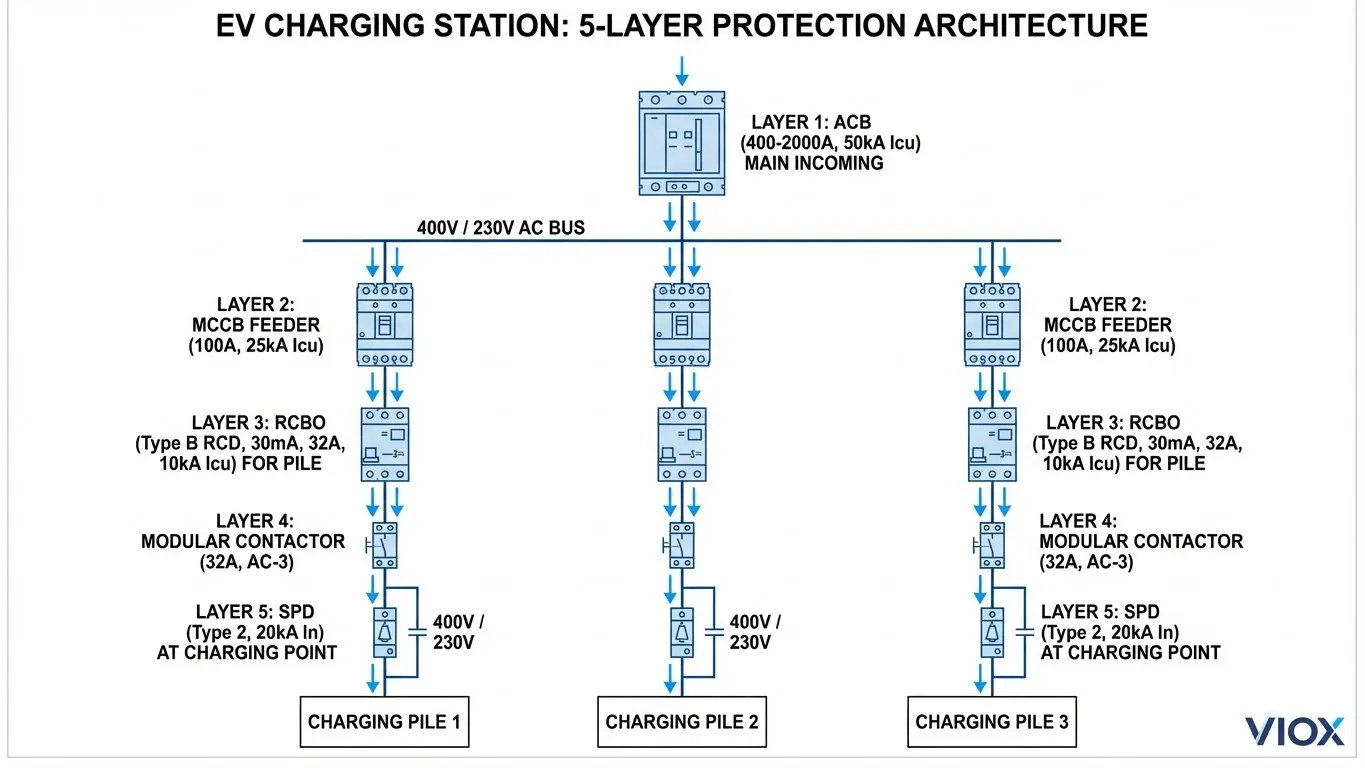

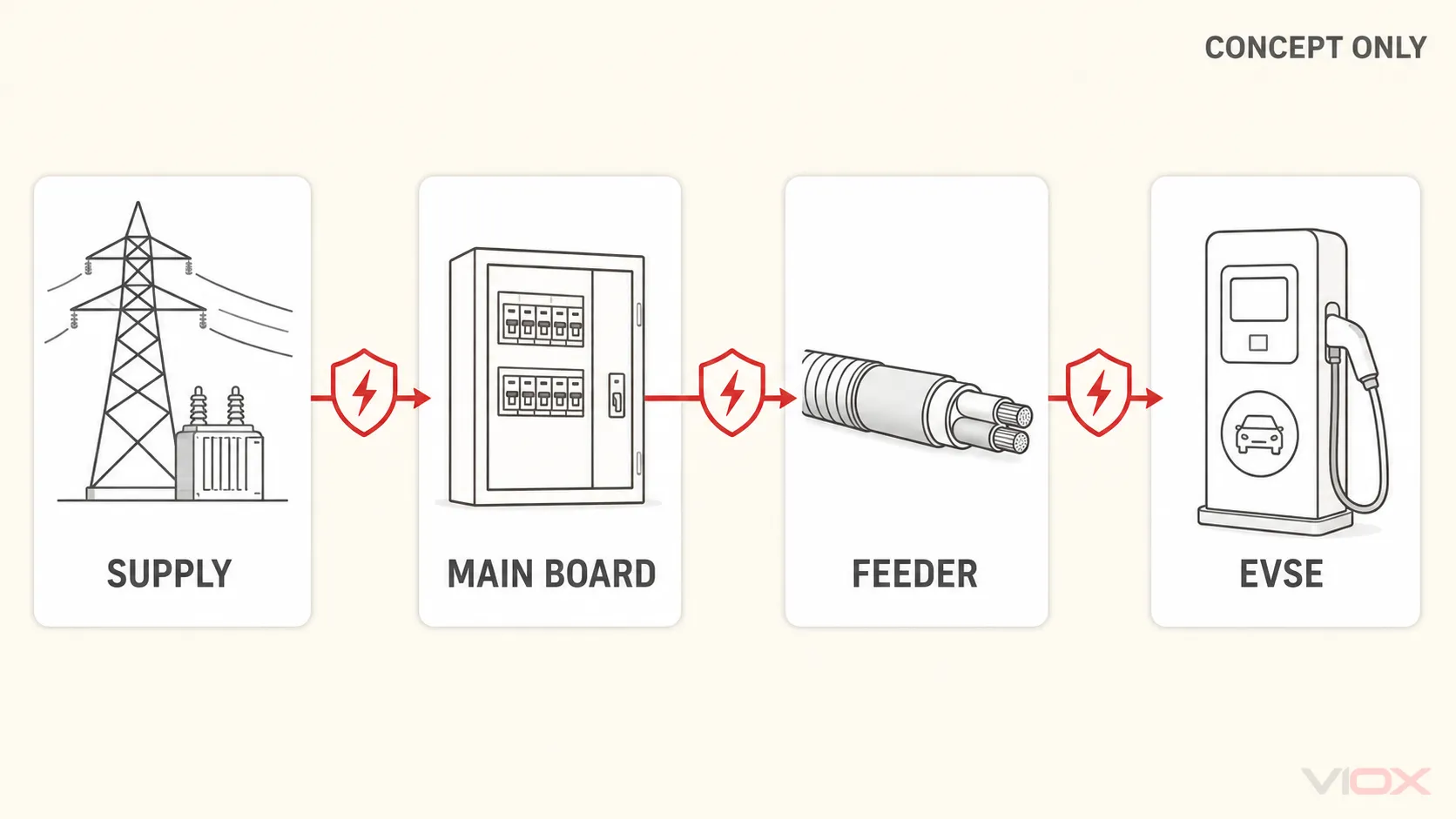

Arquitectura de protección de un vistazo

Nivel	Cuestión de diseño	Dispositivos que pueden realizar la función	Lo que el dispositivo no demuestra
Servicio / cuadro principal	¿Cómo se conmuta y protege el suministro del sitio según la carga calculada y el nivel de falla?	Interruptor principal existente, MCCB o ACB, dependiendo de la instalación	Que se requiera un ACB simplemente porque la carga es comercial
Cuadro de distribución de carga	¿Cómo se aísla el cuadro dedicado y cómo se protege su barra colectora/alimentador?	Interruptor-seccionador, MCCB, MCB, fusible, medición, control	Que una clasificación nominal sea adecuada para cada sitio
Alimentador del cargador	¿Cómo están protegidos el cable y el alimentador del cargador contra sobrecarga y cortocircuito?	MCCB, MCB, fusible o dispositivo especificado por el fabricante	Protección contra corriente residual a menos que esa función esté incluida explícitamente
Punto de conexión AC individual	¿Cómo se proporcionan las funciones de sobrecorriente y corriente residual para esa toma/conector?	MCB más RCD, o RCBO, con la solución de corriente residual DC requerida	Que cualquier RCBO Tipo A por sí solo sea adecuado para cada EVSE
Corriente DC residual	Does the EVSE include compliant DC residual-current detection, or is an external solution required?	RCD de tipo B, o RCD de tipo A/F con RDC-DD adecuado, sujeto a las normas locales y a las instrucciones del EVSE	Que un RDC-DD sustituye al RCD adjunto
Sobretensión transitoria	¿Dónde se requiere protección contra sobretensiones y cómo se coordinan las etapas?	Disposiciones de SPD de tipo 1, tipo 2 o combinadas según lo determine la instalación	Que un SPD junto al cargador protege todas las rutas de alimentación/datos
Conmutación funcional	¿Cómo se habilitará, reducirá, detendrá remotamente o enclavará la carga?	Controles de EVSE, contactor, bobina de disparo, bobina de mínima tensión, sistema de gestión de energía	Protección contra cortocircuito, sobrecarga o corriente residual, a menos que se proporcione por separado
Aislamiento local	¿Cómo se puede aislar el equipo de forma segura para procedimientos de mantenimiento y emergencia?	Interruptor-seccionador bloqueable o medio de aislamiento definido por el fabricante	Permiso para trabajar en tensión o eludir los procedimientos de bloqueo y etiquetado (lockout/tagout)

El fabricante del dispositivo de protección, el fabricante del EVSE, el fabricante del cuadro eléctrico y el diseñador deben acordar los límites. Un símbolo etiquetado como “RCBO” o “MCCB” en un dibujo conceptual no establece valores nominales, coordinación ni cumplimiento.

Empiece por las entradas, no por el bastidor del interruptor automático

Antes de seleccionar un ACB, MCCB, MCB, RCBO, RCD o SPD, recopile la siguiente información:

tensión de alimentación, fases, frecuencia, esquema de conexión a tierra, capacidad del transformador/servicio y restricciones de la compañía eléctrica;
demanda máxima existente, potencia de carga, diversidad de carga o estrategia de gestión de carga, factor de potencia, eficiencia, armónicos y expansión futura;
corriente de cortocircuito prospectiva en el servicio, el cuadro de carga y los bornes del punto de carga;
longitud del alimentador, material y sección del conductor, método de instalación, agrupamiento, temperatura ambiente, caída de tensión admisible y límites de terminación;
topología del EVSE, número de conectores, corriente máxima por punto de conexión, funciones de protección incorporadas, dispositivo aguas arriba especificado por el fabricante y certificación/homologación;
tiempo de actividad requerido, pérdida aceptable de múltiples cargadores tras una falla, objetivos de selectividad, acceso para mantenimiento, monitoreo remoto y estrategia de repuestos;
exposición a rayos, tipo de alimentación, SPD aguas arriba, tendido de cables, interfaces de datos/comunicaciones y normas locales sobre sobretensiones;
código de instalación aplicable, normas de equipos, requisitos de la autoridad y las ediciones adoptadas en la jurisdicción del proyecto.

Estas entradas determinan la arquitectura. La guía de protección para vehículos eléctricos en entornos comerciales frente a residenciales explica por qué la escala, la diversidad, el acceso público, el tiempo de actividad y la estructura del cuadro de distribución modifican la tarea de diseño comercial.

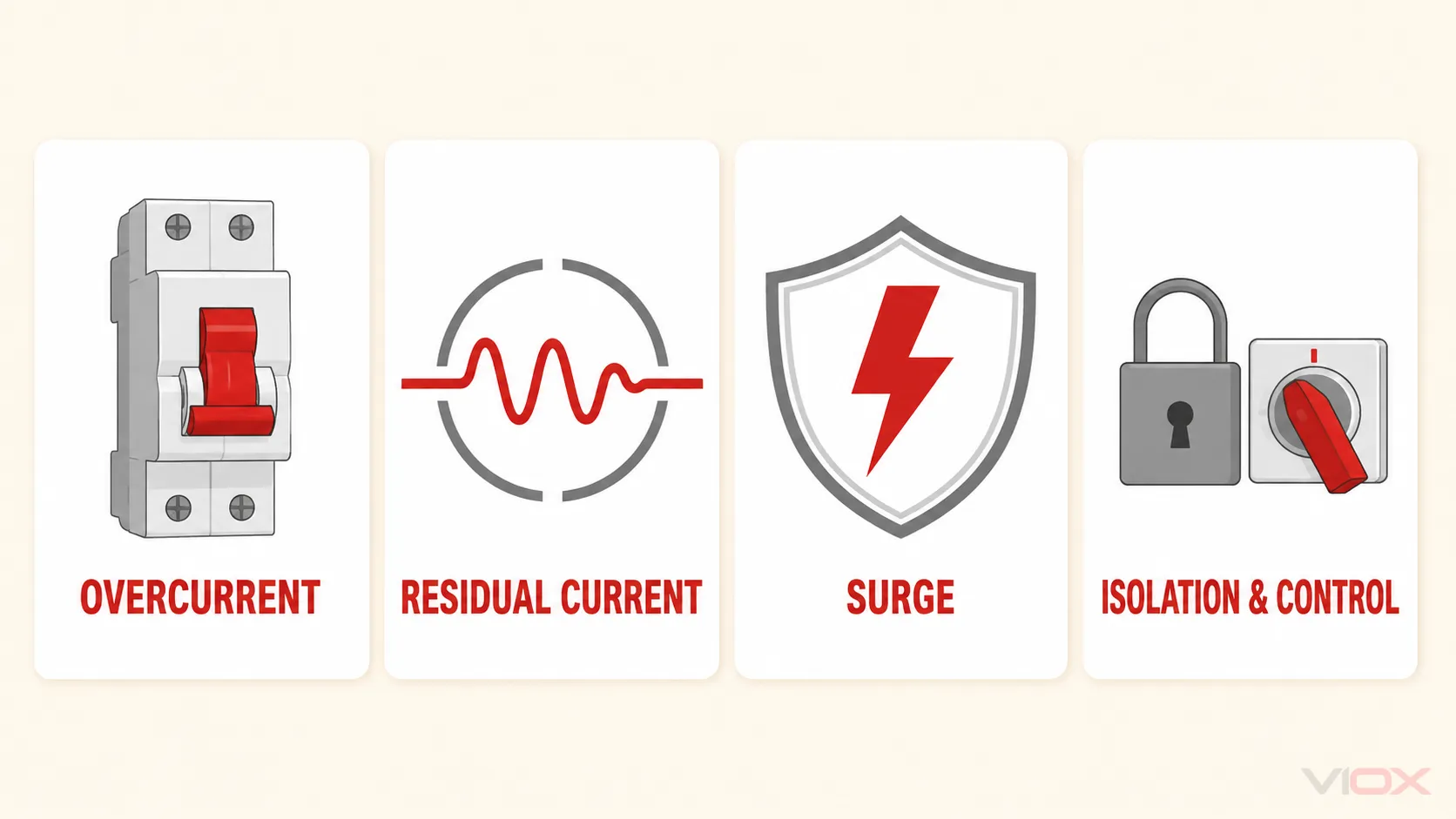

Para qué sirve cada dispositivo de protección

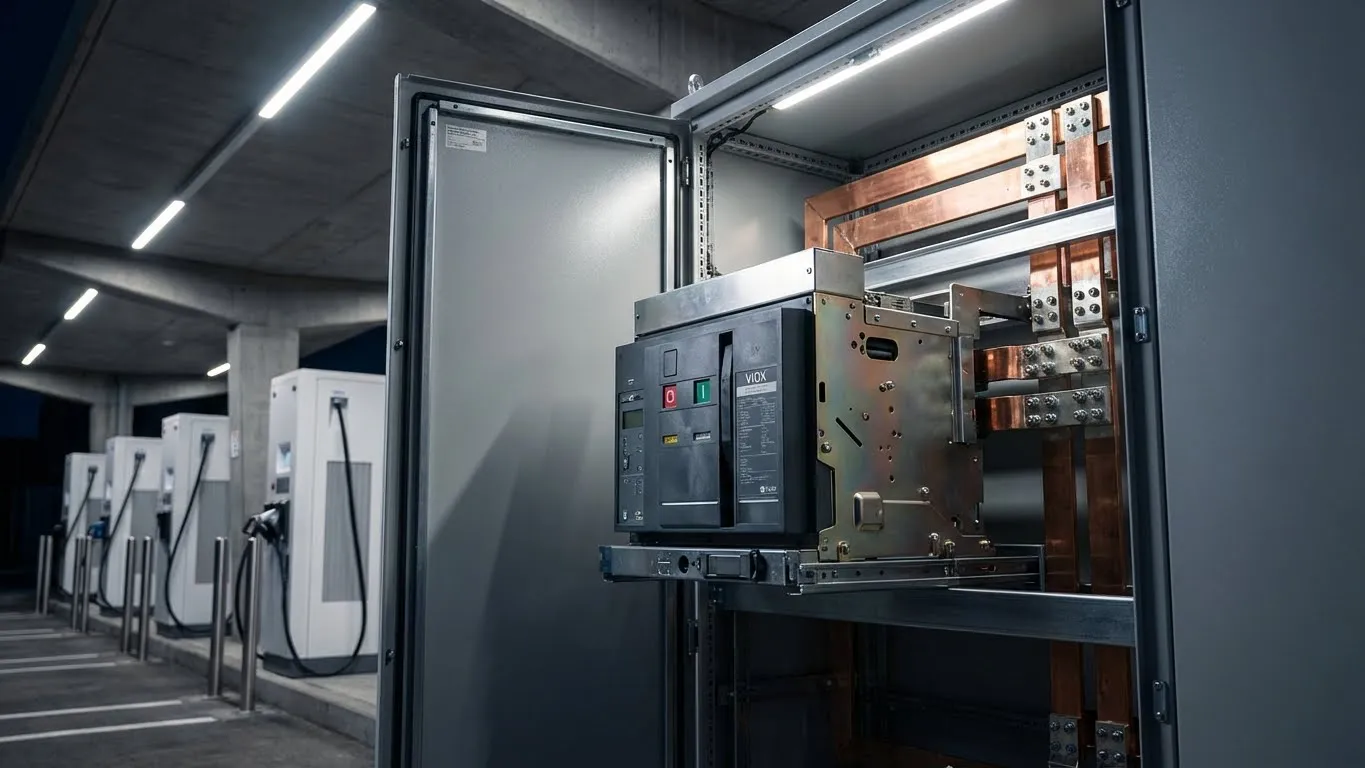

ACB: servicio de distribución principal, no un estándar para sitios comerciales

Un interruptor automático abierto (ACB) puede ser adecuado en un cuadro principal de alta corriente cuando su tensión/corriente nominal de empleo, capacidad de ruptura, capacidad de cierre, corriente de corta duración admisible, funciones de la unidad de disparo, ajustes de selectividad, comunicaciones y facilidad de mantenimiento se ajustan al servicio calculado. Puede servir como acometida de servicio o de distribución principal en una instalación grande.

Un ACB no es necesario automáticamente por el número de cargadores, la palabra “comercial” o un umbral de corriente genérico. Muchos sitios comerciales están adecuadamente cubiertos por un dispositivo principal existente o un MCCB. Una construcción extraíble puede mejorar la estrategia de aislamiento y mantenimiento planificado, pero no autoriza la extracción, inserción o sustitución mientras esté bajo tensión. Los procedimientos del fabricante del cuadro y las normas de seguridad eléctrica del sitio rigen dicho trabajo.

MCCB: protección de acometida o alimentación de cuadro donde su rango y capacidad de ajuste sean adecuados

Los MCCB protegen habitualmente las acometidas de los cuadros de carga, subcuadros y alimentadores de cargadores más grandes. Dependiendo del producto exacto, pueden proporcionar funciones ajustables de larga duración, corta duración, instantáneas y de falla a tierra. Esas funciones, sus rangos de ajuste y cualquier capacidad de comunicación son específicas de cada modelo.

Seleccione un MCCB solo después de verificar la corriente de carga, la capacidad del conductor, la reducción de potencia por temperatura ambiente, la corriente de falla prospectiva, la capacidad de ruptura requerida, la coordinación con los dispositivos aguas arriba/aguas abajo y los límites del fabricante del equipo. El tamaño del bastidor no es lo mismo que el valor nominal de disparo seleccionado.

MCB o RCBO: protección contra sobrecorriente en circuitos finales con diferente cobertura funcional

Un MCB proporciona protección contra sobrecorriente. Un RCBO combina protección contra sobrecorriente y corriente residual dentro del alcance y las características del dispositivo específico. Cualquiera de las dos configuraciones puede utilizarse en un punto de carga de AC individual cuando satisface las instrucciones del EVSE, las normas de instalación y la estrategia de corriente residual.

Un RCBO puede reducir el espacio en el panel y hacer que una falla afecte a un solo circuito en lugar de a un grupo compartido, pero “RCBO” por sí solo está incompleto. El diseñador debe especificar la corriente nominal, la curva de disparo, la capacidad de cortocircuito, la corriente operativa residual, el tipo de corriente residual, la disposición de polos y neutro, la dependencia de la tensión y la compatibilidad con el tablero. Los cálculos detallados de 7 kW y 22 kW pertenecen a la Guía de dimensionamiento de interruptores automáticos para cargadores de vehículos eléctricos.

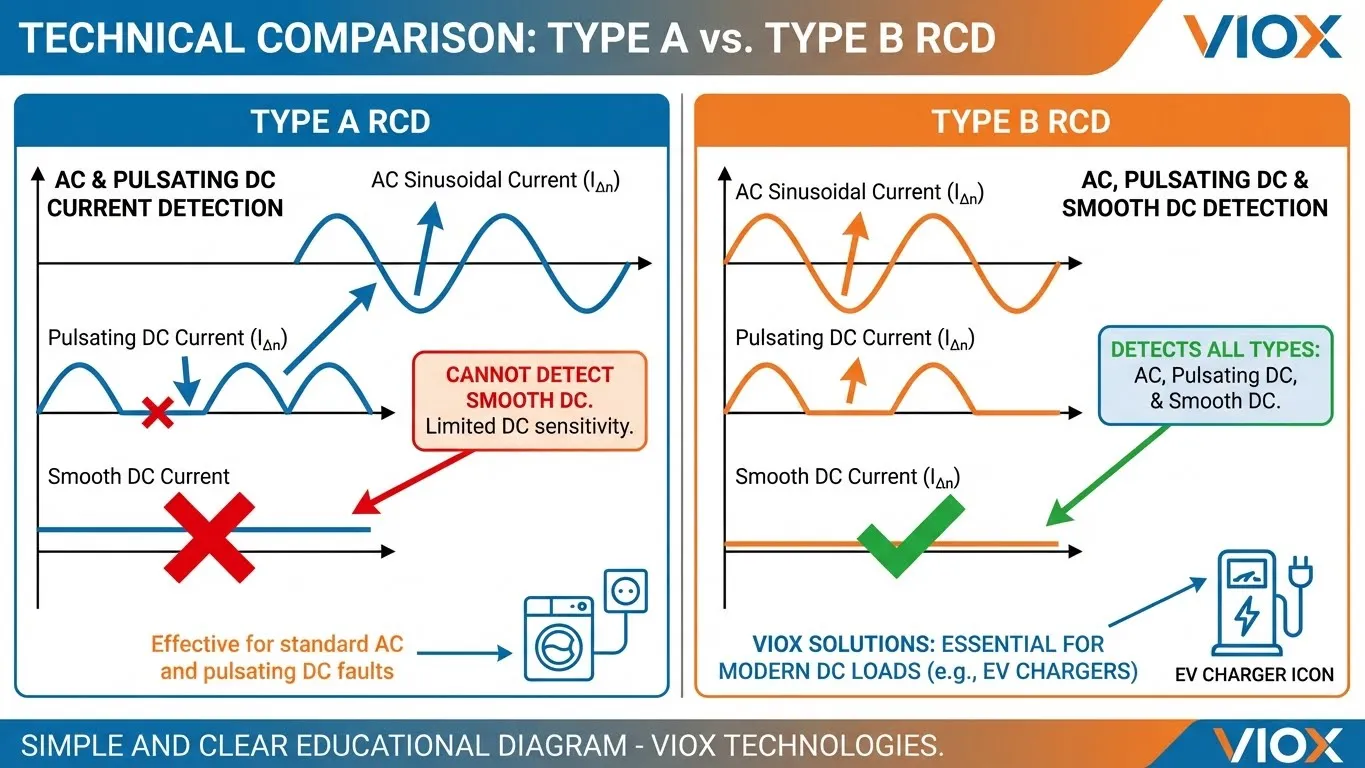

RCD y RDC-DD: separe la función de protección contra choques de AC de la detección de DC

La norma IEC 60364-7-722 cubre los circuitos destinados a suministrar energía a vehículos eléctricos y los circuitos destinados a la retroalimentación de energía desde los vehículos. Para la carga en AC de modo 3, la solución de corriente residual depende en gran medida de lo que incorpore el EVSE.

La norma IEC 62955 se aplica a los dispositivos de detección de corriente residual continua (RDC-DD) para estaciones de carga en AC de modo 3 conectadas permanentemente dentro del alcance de dicha norma. Un RDC-DD detecta la condición de corriente residual de DC suave relevante e inicia la desconexión a través de su disposición definida; este es no es en sí mismo el RCD proporcionando la función completa de protección contra corriente residual.

Una disposición comúnmente documentada orientada a IEC para cada punto de conexión AC es cualquiera de las siguientes:

un RCD de Tipo B con la corriente residual de funcionamiento nominal requerida; o
un RCD de Tipo A o Tipo F con un RDC-DD adecuado, cuando lo permitan las normas adoptadas y lo respalde la documentación del fabricante del EVSE.

No seleccione un RCBO de Tipo A de forma aislada hasta que se haya verificado la detección de 6 mA DC incorporada en el EVSE y su cumplimiento. Por el contrario, no especifique automáticamente un dispositivo de Tipo B externo si la arquitectura del EVSE certificada y la normativa local admiten otra disposición. La decisión completa pertenece a la guía de selección de RCD para cargadores de vehículos eléctricos, mientras que el límite de la puesta en servicio se trata en la guía de prueba de protección contra fugas de 6 mA DC.

SPD: la protección se basa en el riesgo y está coordinada en toda la instalación

Los cargadores comerciales contienen electrónica de potencia, controles, comunicaciones e interfaces de red que pueden ser vulnerables a sobretensiones transitorias. El tipo de SPD requerido y su ubicación dependen del sistema de protección contra rayos del edificio, la disposición del suministro, la evaluación de riesgos, el código adoptado, la protección aguas arriba, la longitud y el tendido de los cables, los niveles de resistencia y las instrucciones del fabricante del cargador.

Un SPD en el origen puede requerir coordinación con otra etapa cerca de un cuadro de carga remoto o cargador. La decisión no puede reducirse a una regla de distancia universal, y la protección del circuito de potencia no protege automáticamente las interfaces Ethernet, de señalización u otras interfaces conductoras. Utilice la guía de protección contra sobretensiones para cargadores de VE para el tipo de SPD, coordinación, protección de respaldo, tendido de conductores y monitoreo de estado.

Contactor, bobina de disparo, bobina de mínima tensión y gestión de energía: el control no es protección por sí mismo

Los sitios comerciales a menudo necesitan habilitación/deshabilitación de carga, limitación de demanda, parada de emergencia, control remoto o enclavamiento. Un contactor o una bobina de disparo pueden actuar cuando lo ordene el EVSE, el sistema de gestión de energía, la estrategia contra incendios o el relé de protección. Su categoría de utilización, corriente nominal, resistencia, alimentación de la bobina/control, estado ante fallos y coordinación deben coincidir con la aplicación.

Estos componentes no reemplazan intrínsecamente a un dispositivo de protección contra sobrecorriente, RCD, seccionador o función de seguridad certificada del EVSE. Trate el “disparo remoto” como un resultado de control cuya fuente, fuente de alimentación, comportamiento ante fallos, procedimiento de reinicio y verificación deben estar documentados.

Tres patrones de arquitectura para carga de vehículos eléctricos comerciales

Patrón 1: Sitio pequeño de carga de destino en AC

Un establecimiento comercial, oficina u hotel que añada algunos cargadores de AC puede utilizar la capacidad sobrante de un cuadro de distribución existente. Cada punto de conexión sigue necesitando la solución de sobreintensidad y corriente residual requerida por el EVSE y las normas adoptadas. Un cuadro local dedicado puede ser preferible cuando las rutas de los cables, la gestión de la carga, la medición, el aislamiento, la expansión o la selectividad no puedan gestionarse correctamente en el cuadro existente.

Decisión típica: dispositivo principal existente → circuito de distribución de carga si es necesario → MCB individual más RCD o RCBO → EVSE que incorpora o se combina con la solución de corriente residual de DC correcta.

Pattern 2: Larger AC charging hub

Un estacionamiento con muchos conectores AC generalmente requiere un cuadro de distribución de carga dedicado, cálculo de carga diversificada, gestión dinámica de carga, segregación de circuitos de salida, medición, comunicaciones y protección coordinada. Un MCCB puede servir como dispositivo de entrada del cuadro o dispositivo de protección de subdistribución. Los puntos de conexión individuales deben disponerse de manera que una falla en un cargador no desconecte innecesariamente a un grupo grande.

Decisión típica: protección de servicio/distribución principal → entrada del cuadro de carga dedicado → protección coordinada de barras colectoras/salida → protección de punto de conexión individual → EVSE. El uso exacto de MCCB, MCB, RCBO, RCD y SPD sigue las funciones calculadas.

Pattern 3: DC fast-charging site

Los cargadores rápidos de DC pueden imponer cargas de electrónica de potencia mucho mayores y a menudo se suministran como equipos integrados con protección de entrada de AC definida por el fabricante, etapas de conversión internas, protección de salida de DC, monitoreo de aislamiento, funciones de emergencia, refrigeración y comunicaciones. La instalación aguas arriba debe diseñarse en torno a las especificaciones de entrada del cargador, la contribución y resistencia a fallas, los armónicos, las limitaciones del transformador o del servicio, y las instrucciones certificadas.

Decisión típica: protección de la red/transformador y del tablero principal → protección y aislamiento del alimentador del cargador → arquitectura interna certificada del fabricante del cargador. Un RCBO aguas arriba no es un sustituto genérico del sistema de protección especificado para el cargador.

Comprobaciones de coordinación que previenen disparos intempestivos y brechas de seguridad

Capacidad de ruptura y corriente de falla

El valor nominal de cortocircuito aplicable del dispositivo de protección debe ser adecuado en su punto de instalación. Calcule o verifique la corriente de falla prospectiva en lugar de inferirla a partir del tamaño del edificio. Si se utiliza una combinación en cascada o de respaldo, esta debe estar respaldada por las tablas de prueba de los fabricantes para los dispositivos específicos aguas arriba y aguas abajo.

Protección contra sobrecarga y capacidad del conductor

Coordine el ajuste/valor nominal del dispositivo con la corriente de diseño, la capacidad corregida del conductor, los límites de los bornes, la caída de tensión y las instrucciones del EVSE. En los Estados Unidos, el Artículo 625 del NEC trata las cargas de carga de vehículos eléctricos relevantes como continuas y utiliza reglas de dimensionamiento específicas de la jurisdicción; no exporte la conocida regla del 125% a proyectos IEC sin verificar el código adoptado.

Selectividad y continuidad del servicio

Revise las curvas tiempo-corriente, los umbrales instantáneos, el retardo de tiempo corto, las funciones de falla a tierra, el comportamiento de limitación de corriente y las tablas de selectividad del fabricante. Es posible que no se logre una selectividad absoluta en todos los niveles de falla, pero el resultado elegido debe ser conocido. Una falla en el cargador aguas abajo no debería desconectar todo el centro si una solución de coordinación compatible puede aislarla localmente.

Discriminación de corriente residual

Múltiples cargadores electrónicos pueden contribuir a la fuga permanente y a los componentes de alta frecuencia. Verifique los datos del EVSE, el tipo de RCD, la corriente residual nominal, el retardo de tiempo cuando esté permitido, la agrupación y la coordinación aguas arriba/aguas abajo. Nunca aumente los valores de sensibilidad ni añada retardo simplemente para suprimir disparos sin demostrar la protección contra descargas eléctricas y el cumplimiento de las normas locales.

Coordinación de SPD

Compruebe la tensión del sistema, el sistema de puesta a tierra, el tipo de SPD, la tensión máxima de funcionamiento continuo, el nivel de protección de tensión, la corriente nominal/de descarga, la resistencia al cortocircuito, la protección de respaldo requerida, la longitud/encaminamiento de los conductores y la indicación de estado. Coordine las etapas en cascada y proteja las rutas de comunicación pertinentes cuando la evaluación de riesgos lo requiera.

Neutro, armónicos y conmutación de cuatro polos

Los cargadores monofásicos distribuidos en un sistema trifásico pueden producir corriente en el neutro y desequilibrio; los equipos no lineales pueden añadir problemas de armónicos. Estudie la asignación de fases, el dimensionamiento del neutro, los armónicos de triple frecuencia, los requisitos de conmutación de cuatro polos y las normas del sistema de puesta a tierra. Una etiqueta 3P+N o 4P no describe por sí misma qué polos están protegidos o cómo funciona el neutro.

Ejemplo de arquitectura ilustrativa

Consider a commercial car park planning twelve 22 kW three-phase AC charge points with dynamic load management. The arithmetic connected load is not the final design current, and this example is no es un diseño de construcción.

El diseñador registra la capacidad del servicio/transformador, la demanda máxima existente, el margen de expansión del emplazamiento, la disposición de puesta a tierra, los datos de entrada del cargador y la normativa local.
La estrategia de gestión de carga establece una demanda máxima de carga exigible en el emplazamiento. Se definen los modos de fallo para que un fallo de comunicación no pueda provocar una sobrecarga de forma silenciosa.
La corriente de cortocircuito presunta se calcula en el cuadro principal, el cuadro de carga dedicado y los puntos de carga remotos.
El interruptor de entrada del cuadro dedicado se selecciona como un MCCB u otro dispositivo adecuado solo después de conocer las funciones de los conductores, las barras colectoras, la capacidad de ruptura, la selectividad y el aislamiento.
Cada punto de carga recibe una protección individual contra sobrecorriente en la alimentación y una disposición de corriente residual aceptada, basada en si ese EVSE incluye un RDC-DD conforme.
Los requisitos de SPD se determinan a partir de la evaluación de rayos/suministro del emplazamiento, las etapas aguas arriba existentes, las rutas de los cables y la resistencia del equipo, no solo a partir de la potencia del cargador.
El diseño se verifica frente a las tablas de coordinación del fabricante, los cálculos de cables, los límites térmicos, las instrucciones del EVSE, los requisitos de inspección locales y un plan de puesta en servicio documentado.

El ejemplo omite deliberadamente los tamaños nominales de los interruptores automáticos. Sin el límite de corriente real, la instalación del cable, los factores ambientales/de agrupamiento, el nivel de falta, el objetivo de caída de tensión y los requisitos del fabricante, una clasificación publicada sería una precisión falsa.

Lista de verificación de diseño y puesta en servicio

Escenario	Evidencia a completar antes de la energización
Base del diseño	Concepto unifilar, códigos/normas y ediciones, datos de suministro, disposición de puesta a tierra, método de carga/diversidad y caso de expansión
Cálculos	Demanda máxima, dimensionamiento/desclasificación de conductores, caída de tensión, corriente de cortocircuito, desconexión, evaluación de arco eléctrico cuando sea necesario y comprobaciones térmicas
Selección de dispositivos	Códigos de pedido exactos, valores nominales/ajustes, capacidad de ruptura, comportamiento de polos/neutro, solución RCD/RDC-DD, coordinación de SPD e instrucciones del fabricante
Coordinación	Tablas de selectividad o respaldo aguas arriba/aguas abajo, estudio de ajustes, discriminación de corriente residual y revisión de modos de fallo
Cuadro eléctrico (Switchboard)	Conjunto nominal, límites de barras colectoras y temperatura, idoneidad de ingreso/ambiental, separación interna, acceso, etiquetas, medición y capacidad de reserva
Seguridad funcional	Lógica de emergencia y parada remota, estado de fallo de gestión de carga, comportamiento del contactor/disparo, autoridad de restablecimiento, pérdida de comunicaciones e interfaz del sistema contra incendios
Pruebas	Continuidad, aislamiento, polaridad/secuencia de fase, ajustes de dispositivos de protección, pruebas de RCD/RDC-DD utilizando procedimientos aprobados, pruebas de tierra/bucle según corresponda, estado de SPD y disparos funcionales
Entrega	Diagrama unifilar conforme a obra, registro de ajustes, resultados de pruebas, manuales, archivo de certificados, intervalos de mantenimiento, lista de repuestos y responsable del control de cambios

Solo personal cualificado debe diseñar, instalar, probar y mantener sistemas de carga de vehículos eléctricos comerciales. Aísle, bloquee, verifique la ausencia de tensión y siga los procedimientos de seguridad de los fabricantes del cuadro eléctrico y del EVSE; esta guía es un marco de arquitectura, no una aprobación de ingeniería específica para el sitio.

Selección de componentes de protección VIOX

VIOX suministra ACB, MCCB, RCBO, dispositivos de corriente residual, SPD, seccionadores y componentes de control para distribución de baja tensión. La selección del producto debe comenzar solo después de que se hayan definido las funciones de protección y los datos de entrada del proyecto anteriores. Envíe el concepto unifilar, tensión/frecuencia, tabla de cargas, niveles de falla calculados, datos de los conductores, ajustes/funciones requeridos, estrategia de corriente residual, estudio de SPD, mercado de destino y requisitos de documentación para una propuesta a nivel de modelo.

Ninguna propuesta de proveedor debe sustituir los cálculos del proyectista, las instrucciones del fabricante del EVSE, los datos de coordinación de dispositivos probados o la aprobación de la autoridad responsable.
