Relés térmicos de sobrecarga
Compare la serie de relés de sobrecarga térmica VIOX ELECTRIC para la protección contra sobrecarga de motores y arrancadores de contactores coordinados. Confirme el rango de ajuste, las características de disparo y la compatibilidad del contactor por modelo.
Protección contra sobrecarga del motorResponde a sobrecarga sostenida
Ajuste de corrienteHaga coincidir la placa de características del motor
Coordinación del arrancadorEmparejar con contactor y SCPD
Reinicio y señalizaciónConfirme las funciones del modelo
¿Qué es un relé térmico de sobrecarga?
Un relé de sobrecarga térmica monitorea la corriente del motor y opera sus contactos de control cuando una condición de sobrecarga sostenida excede sus características de tiempo-corriente. Comúnmente se coordina con un contactor en un arrancador de motor.
Un relé de sobrecarga normalmente no proporciona interrupción de cortocircuito. Su rango de ajuste, comportamiento de disparo, sensibilidad de fase, modo de rearme, contactos auxiliares, compatibilidad con contactores y protección contra cortocircuitos aguas arriba deben seleccionarse en conjunto.
Descripción general de la serie de relés de sobrecarga
Compare los modelos VIOX publicados utilizando los datos ya disponibles en la información del producto.

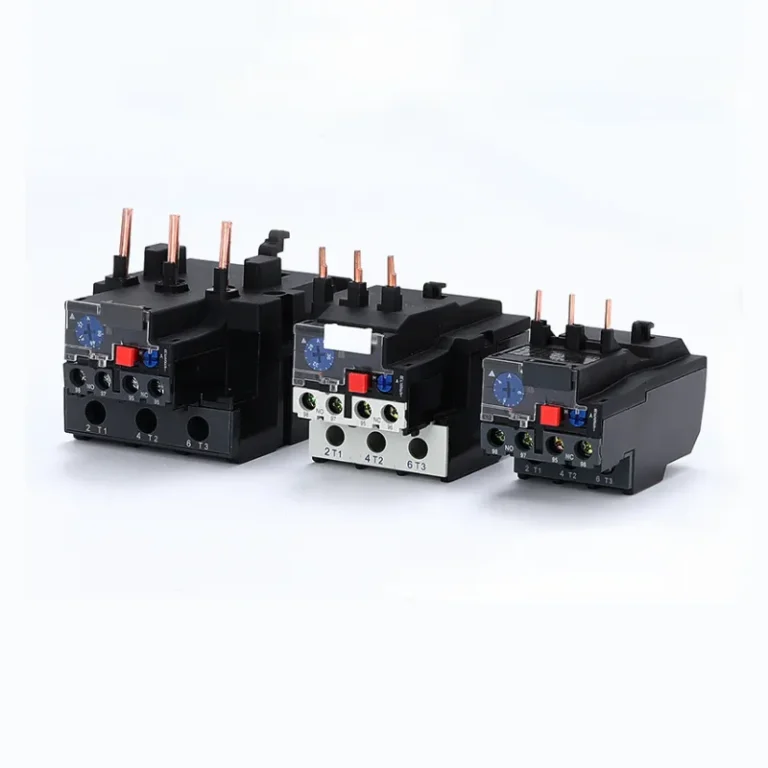

VIOX ELECTRIC JR28
Relé de sobrecarga térmicaRevisar datos del modelo

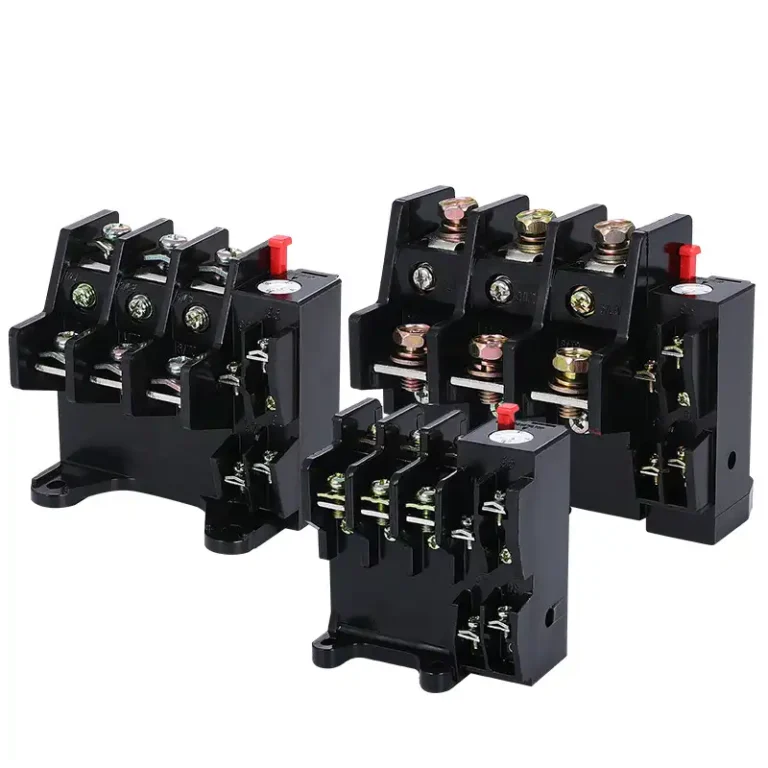

VIOX ELECTRIC JR36
Relé de sobrecarga térmicaRevisar datos del modelo

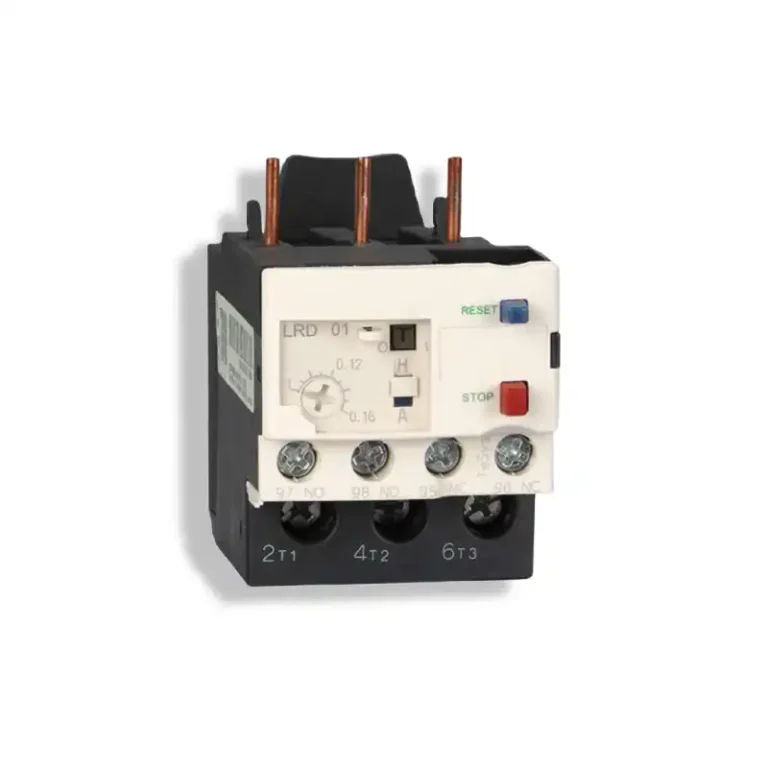

VIOX ELECTRIC LR2-D13
Relé de sobrecarga térmicaRevisar datos del modeloVIOX ELECTRIC LR2-D23
Relé de sobrecarga térmicaRevisar datos del modelo
VIOX ELECTRIC LR2-D33
Relé de sobrecarga térmicaRevisar datos del modelo

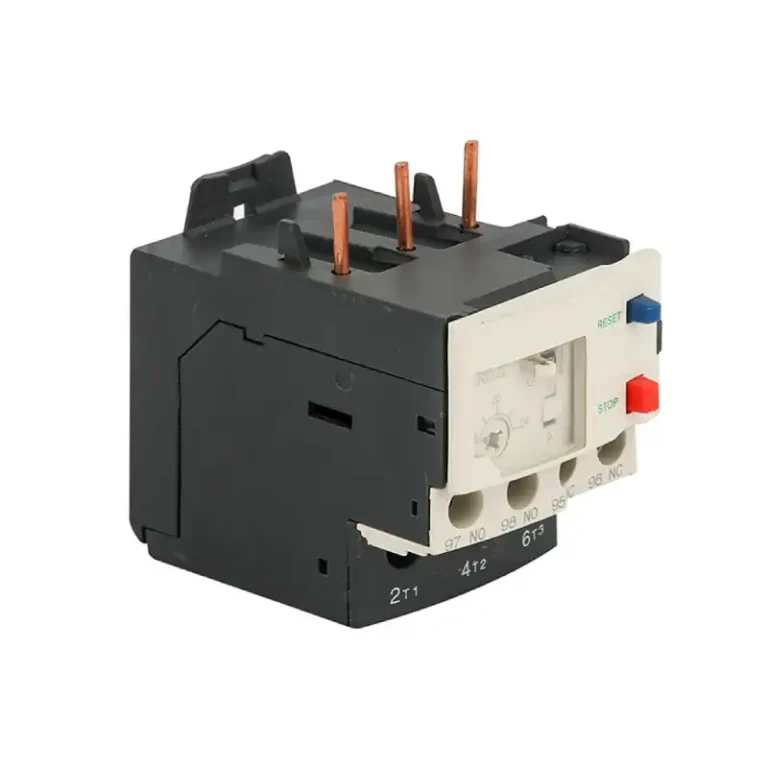

Relé térmico de nuevo tipo LRD-13
Relé de sobrecarga térmicaRevisar datos del modeloCómo elegir un relé de sobrecarga
Comience con la corriente de placa del motor y la combinación de arrancador, luego verifique los requisitos de disparo y reinicio.
Rango de ajuste
Seleccione un rango que incluya la corriente nominal del motor y siga las instrucciones de ajuste.
Características del viaje
Haga coincidir el tiempo de arranque, el servicio y los requisitos de protección del motor aplicables.
Compatibilidad con el contactor
Confirme el montaje mecánico, la trayectoria de la corriente y la compatibilidad de los accesorios.
Funciones de reinicio y auxiliares
Defina las necesidades de reinicio manual o automático, prueba, parada y señalización.
Coordinar tres funciones de protección
Un arrancador completo coordina la conmutación, la respuesta a sobrecarga y la protección contra cortocircuitos.
Compare la serie de relés de sobrecarga publicada
Las celdas en blanco significan que el valor no está disponible en el resumen actual del producto. Abra la página del modelo o solicite su hoja de datos antes de realizar la especificación.
| Serie | Rango de ajuste | Clase de disparo | Restablecer | Serie de contactores |
|---|---|---|---|---|
| VIOX ELECTRIC JR28 | — | — | — | — |
| VIOX ELECTRIC JR36 | — | — | — | — |
| VIOX ELECTRIC LR2-D13 | — | — | — | — |
| VIOX ELECTRIC LR2-D23 | — | — | — | — |
| VIOX ELECTRIC LR2-D33 | — | — | — | — |
| Relé térmico de nuevo tipo LRD-13 | — | — | — | — |
Aplicaciones de relés de sobrecarga
Entornos típicos donde deben verificarse las características exactas del producto.
Edificios residenciales
Protección de bombas, ventiladores y motores de servicios de edificios seleccionados.
Automatización industrial
Arrancadores de motor para transportadores, bombas, compresores y máquinas.
Energía solar y almacenamiento de energía
Protección de motores auxiliares adecuados en equipos de sistemas energéticos.
Guías de conocimiento y selección de relés de sobrecarga
Todos los artículos
Preguntas de selección de relés de sobrecarga
Respuestas rápidas para la comparación preliminar de familias de productos antes de la verificación detallada del circuito.
¿Contra qué protege un relé de sobrecarga térmica?
Responde a la sobrecarga sostenida del motor de acuerdo con sus características y acciona el circuito de control del arrancador. Las funciones de protección exactas varían según el modelo.
¿Un relé de sobrecarga proporciona protección contra cortocircuitos?
Normalmente no. Se requiere un fusible, interruptor automático o dispositivo de protección de motor coordinado para la protección contra cortocircuitos.
¿Cómo se selecciona el rango de ajuste?
Elija un rango de relé que incluya la corriente de placa del motor, luego configúrelo y póngalo en servicio de acuerdo con las instrucciones del motor, el arrancador y el producto.
¿Qué es la clase de disparo?
La clase de disparo describe la característica de tiempo de operación del relé bajo condiciones de sobrecarga especificadas. La clase requerida depende de las necesidades de arranque y protección del motor.
¿Debe el relé coincidir con el contactor?
Sí. Verifique el valor nominal eléctrico, la compatibilidad de montaje directo o separado, la disposición de los bornes y la coordinación de accesorios.
¿Necesita el relé de sobrecarga adecuado?
Vamos a coordinar el arrancador de motor.
Envíe la corriente de placa del motor, el servicio de arranque, la serie del contactor, los requisitos de rearme, la cantidad y el mercado objetivo. VIOX ELECTRIC ayudará a acotar la serie publicada pertinente.
Solicitar soporte para relé de sobrecarga
