はい、100Aの分電盤でもレベル2の電気自動車用充電器をサポートできる場合は多いですが、サービス定格だけで判断することはできません。. 判断には、住宅の計算上または実測の需要電力、充電器の最大電流設定、分電盤およびサービス機器の定格、ブレーカーの空きスペース、および承認されたエネルギー管理システムの有無が関わります。.
したがって、200Aへのアップグレードが自動的に必要となるわけではありません。米国環境保護庁（EPA）は、住宅の他の電気負荷によっては100Aのサービスでも十分な場合が多く、サービスアップグレードの代替案として低出力充電や負荷管理が有効であると指摘しています。.
安全性と法規制の境界： 本ガイドは、北米の120/240V住宅システム向けの計画リファレンスです。最終的な設置は、地域で採用されている米国電気工事規程（NEC）、管轄当局（AHJ）、電力会社の要件、EV供給設備（EVSE）の取扱説明書、および有資格電気技術者の評価に従う必要があります。.
要点
- 100Aというラベルは、レベル2充電器が設置可能かどうかを証明するものではありません。住宅の負荷計算を行うか、許可された需要データを使用してください。.
- 分電盤の負荷を見積もるために、すべてのブレーカーの定格電流を単純に合計しないでください。接続負荷、計算上の需要、およびブレーカー定格はそれぞれ異なる値です。.
- EVSE分岐回路は連続負荷用にサイズ選定されます。32AのEVSEには通常40Aの回路が、40Aには50Aが、48Aには60Aの回路が必要です。.
- 利用可能な充電時間内に車両の日常的なエネルギー消費分を補えるのであれば、より低い電流で充電することで、不要な電気設備の増強を回避できます。.
- 承認されたエネルギー管理システムにより、他の家庭用負荷が増加した際にEV充電を制限または一時停止することが可能です。.
- 分電盤の空きスペースは物理的なスペースの問題を解決するだけであり、サービス引込線、フィーダー、バスバー、または導体に十分な電気的容量があることを証明するものではありません。.

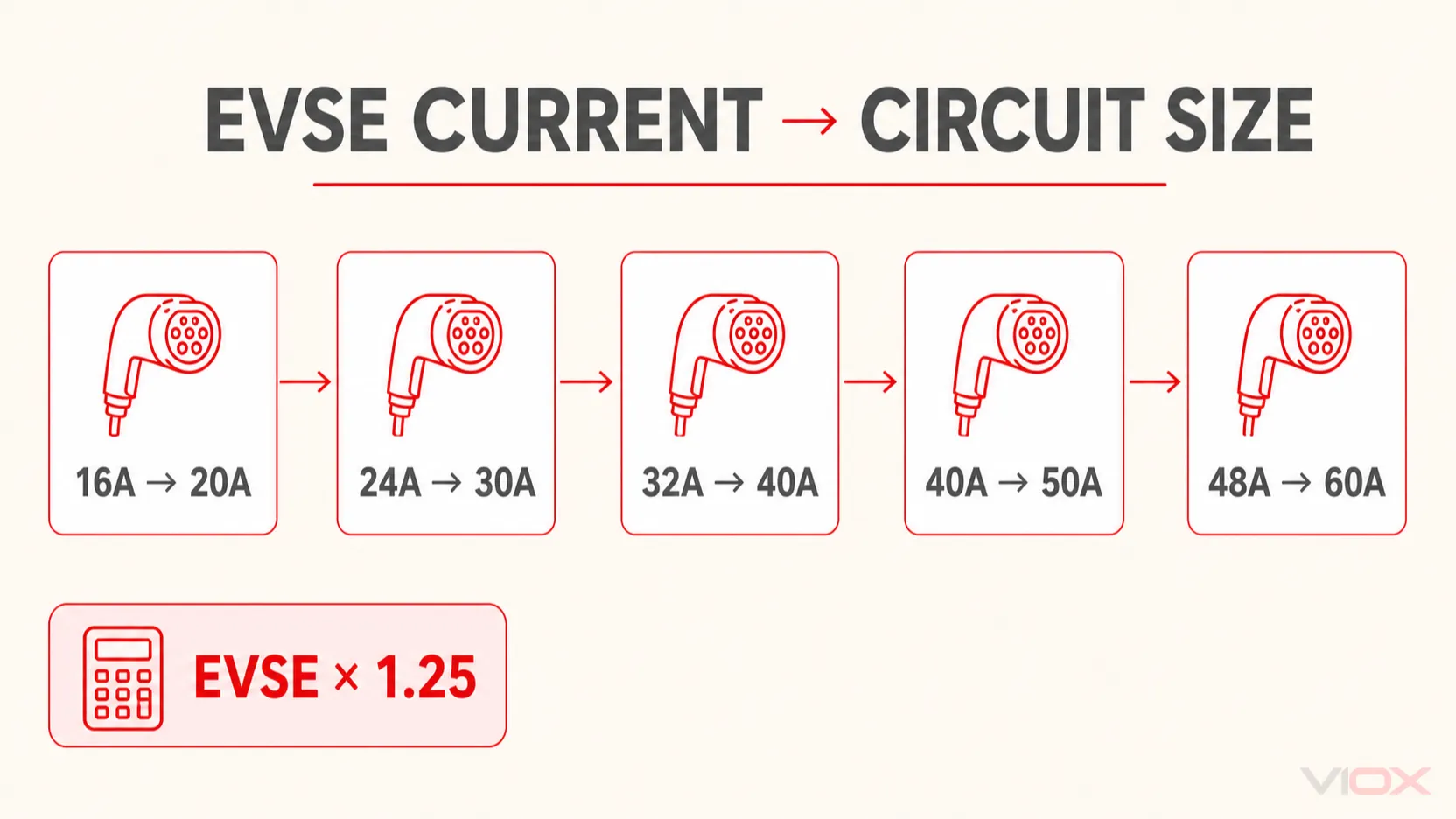

クイックアンサー：EV充電器の電流と回路サイズ
240Vの住宅用レベル2 EVSEについては、機器の 最大連続出力設定, を使用してください。充電器のマーケティング上の名称は使用しないでください。NEC方式の分岐回路設計では、EVSE最大負荷の125%を最小回路定格として使用します。.
| EVSE最大出力 | 240V時の概算電力 | 125%時の最小回路定格 | 一般的な標準ブレーカーサイズ |
|---|---|---|---|
| 16A | 3.84 kW | 20A | 20A |
| 24A | 5.76 kW | 30A | 30A |
| 32A | 7.68 kW | 40A | 40A |
| 40A | 9.60 kW | 50A | 50A |
| 48A | 11.52 kW | 60A | 60A |
計算式は以下の通りです：
最小回路定格 = EVSE最大電流 × 1.25
32A EVSEの例：
32A × 1.25 = 40A回路
この表はEVSE専用分岐回路に関するものです。本表は、 ない 既存の100Aサービスが新しい負荷に対応できることを証明するものではありません。導体の許容電流、端子定格、配線方法、周囲環境、電圧降下、およびEVSEの設置説明書も確認する必要があります。.
分岐回路の詳細な説明については、VIOXを参照してください。 EV充電器回路ブレーカーのサイズ設定ガイド.
VIOX EV充電器負荷計算ツールを使用してください
計算ツールを使用して、EVSEの電力と供給電圧を動作電流に換算してください。この結果は住宅のサービス負荷評価への入力値として扱い、設置の承認として扱わないでください。.
まず100アンペア定格が何を指しているかを確認する
住宅所有者は「100アンペアパネル」と「100アンペアサービス」を同じ意味で使用することがよくありますが、これらは異なる場合があります。.
電気工事士が以下を確認する必要があります：
- サービス定格： 電力供給およびサービス機器の許容容量。.
- メインブレーカーの定格： サービスまたはフィーダー過電流保護装置の定格。.
- パネルバスの定格： ロードセンターのバス定格は、取り付けられたメインブレーカーの定格と異なる場合があります。.
- サービスおよびフィーダー導体： その材質、サイズ、絶縁体、および端子の制限は、定格をサポートするものでなければなりません。.
- メーターベースおよび遮断器の定格： 分電盤の交換のみでは、上流側の設備はアップグレードされません。.
- 分電盤のタイプと状態： 負荷計算の結果が基準を満たしていても、旧式、損傷、腐食、またはサポート終了した機器は交換が必要となる場合があります。.
- ブレーカースペース： 一般的な240Vレベル2回路には隣接する2つの極位置が必要ですが、物理的なスペースと電気的な容量は別物です。.
より大きな分電盤やサブパネルを設置することで回路スペースを増やすことは可能ですが、100Aサービスの容量自体が増えるわけではありません。サービス容量を増やすには、メイン遮断器、メーター設備、サービス導体、電力会社との接続、接地およびボンディング、許認可、検査などが関連する場合があります。.

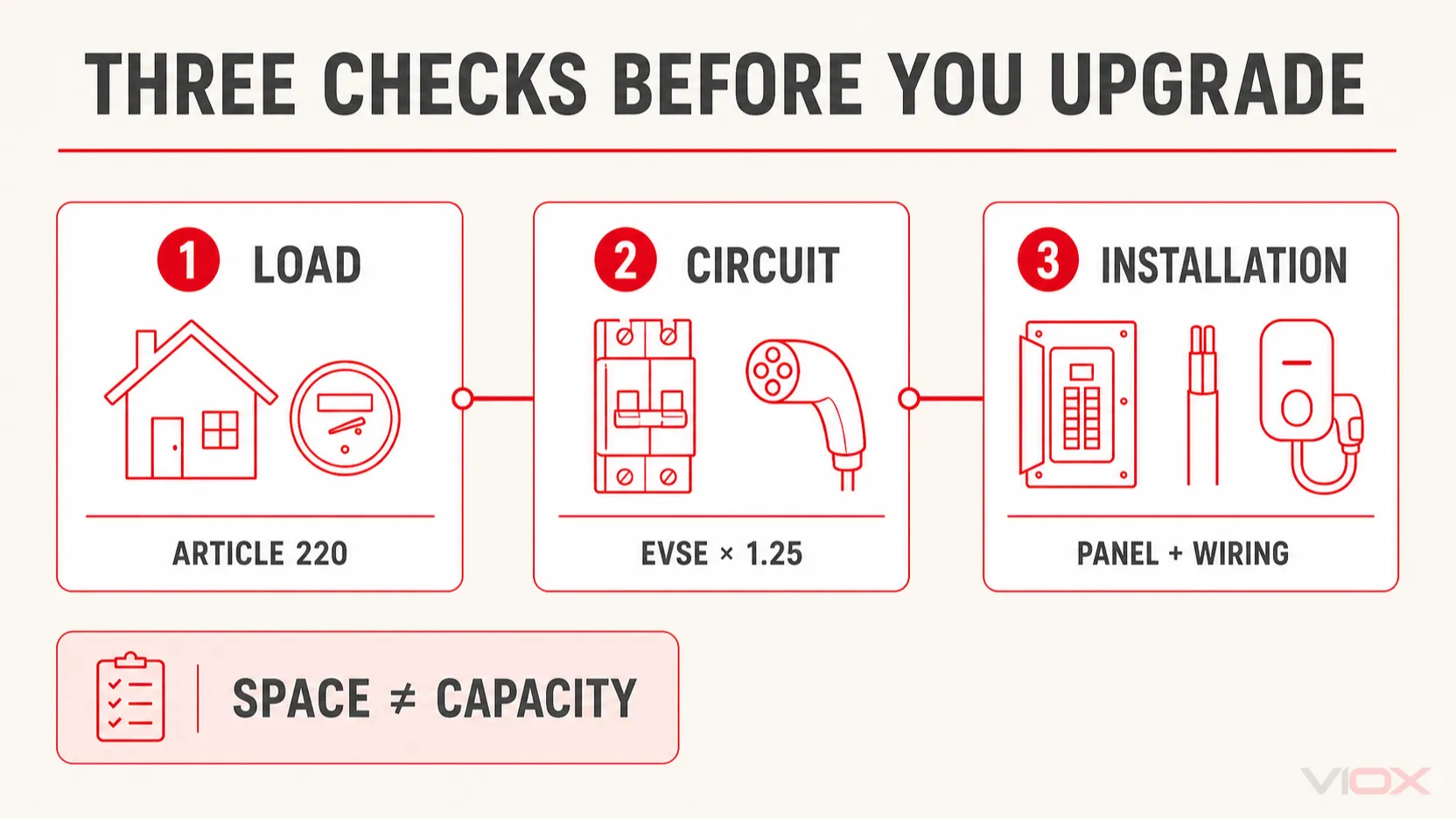

充電器が適合するかどうかの判断方法
正しいワークフローには3つの個別のチェック項目があります。.
チェック1：既存の住宅負荷を確定する
米国の住宅の場合、有資格者は現地で採用されているNEC第220条で認められた方法を用いて、フィーダーまたはサービス負荷を計算することができる。手法やコードの版によって、以下の入力項目が含まれる場合がある：
- 床面積および一般的な照明／コンセント負荷;
- 必要な小型家電用回路およびランドリー用回路;
- 電気調理機器および衣類乾燥機;
- 給湯設備;
- 冷暖房設備;
- その他の固定機器およびモーター;
- 既存のEVSE、エネルギー貯蔵システム、またはその他の大きな負荷;
- 法規で認められた需要率.
正しい入力値は、すべてのブレーカー定格の合計ではありません。ブレーカーは回路保護を示すものであり、同時にどれだけの負荷が動作しているかを示すものではありません。.
VIOXの 家庭用電気負荷計算ガイド 接続負荷、需要負荷、およびサービス容量について詳細に解説しています。.
チェック2：適用可能な方法を使用して、提案されたEVSEを追加する
NEC第625条は電気自動車供給設備（EVSE）について規定しています。2023年版NECの枠組みでは、第625.41項により、EVSEのフィーダーおよび分岐回路の過電流保護装置は、機器の最大負荷の125%以上の連続負荷に対してサイズ設定する必要があります。第625.42項は、サービス、フィーダー、および分岐回路の定格について規定しており、適切なエネルギー管理構成下での制御された制限を認めています。.
2つの計算を分けて管理すること：
- 分岐回路のサイジング： EVSE（電気自動車供給設備）のブレーカーおよび最小回路容量を決定します。.
- サービス負荷計算： 採用されている第220条の方法に基づき、住宅のサービスおよびフィーダーが結果として生じる負荷を許容できるかどうかを判断します。.
新しいブレーカーの定格電流を既存のブレーカー定格の合計に自動的に加算しないでください。EVSEを住宅に使用されている承認済みの負荷計算方法に組み込んでください。.
チェック3：物理的な設置状況の確認
サービス負荷計算の結果が基準を満たしている場合でも、以下を確認してください：
- 適合する2極ブレーカーのスペース：;
- 配電盤に対して承認されたブレーカータイプ;
- 電線の許容電流および端子の温度定格;
- 配線長および電圧降下;
- ガレージ用サブパネルまたはフィーダーの容量（該当する場合）;
- 接地、等電位ボンディング、および必要な人体保護;
- EVSEが直結式かコンセント接続式か;
- EVSEの最大入力設定および車両のオンボードチャージャーの制限;
- 屋外または湿潤場所での使用定格（該当する場合）;
- 許可、検査、および電力会社の要件。.
実施例1：アップグレードなしで設置可能な32A EVSE
資格のある電気工事士が該当する住宅の負荷計算を行い、既存の住宅負荷が以下であると判断したと仮定します。 240Vで58A EVSEを追加する前。.
住宅所有者が32Aの充電を希望する場合：
EVSE出力 = 32A
この保守的なスクリーニング値は、100Aのサービス定格を下回っています。これだけで設置が承認されるわけではありませんが、充電器がレベル2であるという理由だけで100Aのサービスを拒否すべきではない理由を示しています。電気工事士は、採用された負荷計算方法を完了し、分電盤、サービス機器、導体、およびEVSEの要件を確認することができます。.
240V、32Aの充電では、概ね以下の電力が供給されます：
240V × 32A = 7.68 kW
この充電レートは、車両のオンボードチャージャーおよび補充が必要な電力量を考慮した上で、多くの家庭における夜間充電スケジュールには十分です。.
計算例2：サービス（受電設備）をアップグレードする前に充電電流を低減する
検証済みのEV導入前の住宅負荷を以下と仮定します： 74A. 。32AのEVSE（電気自動車供給設備）を使用した場合、保守的な試算は以下の通りとなります：
74A + 40A（分岐回路の計画値） = 114A
その候補は100Aサービスの選定基準を満たしていません。次に16AのEVSE設定でテストします：
16A × 1.25 = 20A回路
設定を低くすることで、以下の条件を満たせばサービス容量の増設なしでプロジェクトを進められる可能性があります：
- EVSEがリスト化、制限、またはその他の電気工事規定で認められた最大電流設定をサポートしていること;
- 設置者がメーカーの指示に従って設定を行うこと;
- 管轄の当局（AHJ）がその方法を承認していること;
- 3.84kWの充電がドライバーの日常的なエネルギー需要を満たしていること;
- その他すべての設置チェック項目に合格していること.
これらは透明性のあるエンジニアリング上の例であり、顧客の事例履歴ではありません。実際の第220条ワークシートでは、住宅の負荷、計算方法、コードの版、および地域の解釈によって結果が異なる場合があります。.
計算負荷と測定需要の比較
既存の設備において、測定された需要は、すべての機器負荷を再構築するよりも代表的な基準となる場合があります。既存の負荷を決定するためのNECの規定では、歴史的に1年間の最大需要データ、および1年間のデータが利用できない場合には特定の条件下でより短い記録期間の使用が認められています。.
月々の電気料金請求書の総キロワット時（kWh）をピーク需要として使用しないでください。kWhでのエネルギー消費量と、kWまたはAでの最大需要は、それぞれ異なる問いに対する答えです。測定需要法が許可されている場合、データ間隔、季節負荷、測定期間、計算係数、および追加負荷は、採用されているコードおよび管轄官庁（AHJ）の要件を満たしている必要があります。.
米国エネルギー省のEVインフラストラクチャガイダンスでも、既存の分電盤容量を評価する際には、メーターで測定されたピーク負荷を優先的な入力値として扱うよう推奨しています。.
100アンペアのサービスで十分な場合
レベル2の設置が適合しやすいケース：
- 住宅がガス、または電気以外の暖房、給湯、調理設備を使用している場合。;
- 検証済みの既存需要により、十分な容量が確保されていること。;
- 選択されたEVSE（電気自動車供給設備）の電流値が、充電器の最大設定値ではなく、実際の日常的な走行ニーズに基づいていること。;
- 分電盤およびサービス機器が適切な状態にあること。;
- 準拠した電流制限装置またはエネルギー管理システムが利用可能であること。;
- 将来的な電化負荷が控えめであるか、別途計画されていること。.
米国環境保護庁（EPA）は、既存の電気容量を最大化できる代替手段として、低出力のレベル2充電や負荷管理システム、回路共有システムを具体的に推奨している。.
200アンペアへのサービスアップグレードを検討すべき時期
以下の条件の1つ以上が該当する場合、アップグレードがより有力な選択肢となる。
- 承認された負荷計算が、ユーザーのニーズを満たす最小充電電流において不適合となる場合。;
- 住宅が電気抵抗加熱、大型HVAC負荷、電気温水器、調理機器、乾燥機、ホットタブ、またはその他の大きな負荷によって既に高度に電化されている場合。;
- 所有者が2台目のEV、ヒートポンプへの転換、IHクッキングヒーター、付属居住ユニット（ADU）、作業場、またはその他の主要な増設を計画している場合。;
- 既存の分電盤またはサービス機器が旧式、損傷、容量不足、または必要な作業と互換性がない場合。;
- 電力会社または管轄官庁（AHJ）が、供給条件に基づいてアップグレードを要求している場合。;
- 可変充電または低減充電が運用上許容されない場合。;
- 承認されたエネルギー管理ソリューションが利用できない、または不適切である場合。.
200アンペアのサービスはより大きな容量を提供しますが、負荷計算の代わりにはなりません。高度に電化された200アンペアの住宅であっても、負荷管理やさらなる容量計画が必要になる場合があります。.
動的負荷管理（ダイナミック・ロード・マネジメント）により、分電盤のアップグレードを回避できるか？
多くの場合、可能です。適切なエネルギー管理システムは、サービスまたはフィーダーの電流を監視し、制御制限値を超える前にEV充電を低減または一時停止することができます。.
このシステムは電力会社からの供給容量を増やすものではありません。EV充電を制御可能な負荷とすることで、他の負荷が低い時間帯の余剰容量を利用します。例えば、夜間は充電器を高電流で動作させ、電気コンロや乾燥機が動作している間は出力を下げ、容量に余裕ができれば自動的に再開するといった運用が可能です。.
以下のすべてを確認してください：
- システムが意図されたエネルギー管理機能に対してリストアップされているか、または承認されていること。;
- 制御電流制限が設定されており、必要に応じて不正な変更から保護されていること。;
- 電流センサーが適切なサービスまたはフィーダーの位置に設置されていること。;
- 通信または制御が途絶した場合に、必要な安全応答が実行されること。;
- EVSE、コントローラー、パネル、および設置方法に互換性があること。;
- AHJ（管轄当局）および電力会社がその設計を承認していること。;
- 利用可能な最低充電レートが、ドライバーのニーズを満たしていること。.
最新のNEC版および地域の改正事項が重要です。Wi-Fi充電器、スケジューリングアプリ、または家庭用エネルギーモニターが、法規で認められたエネルギー管理システムとして認定されるとは限りません。.

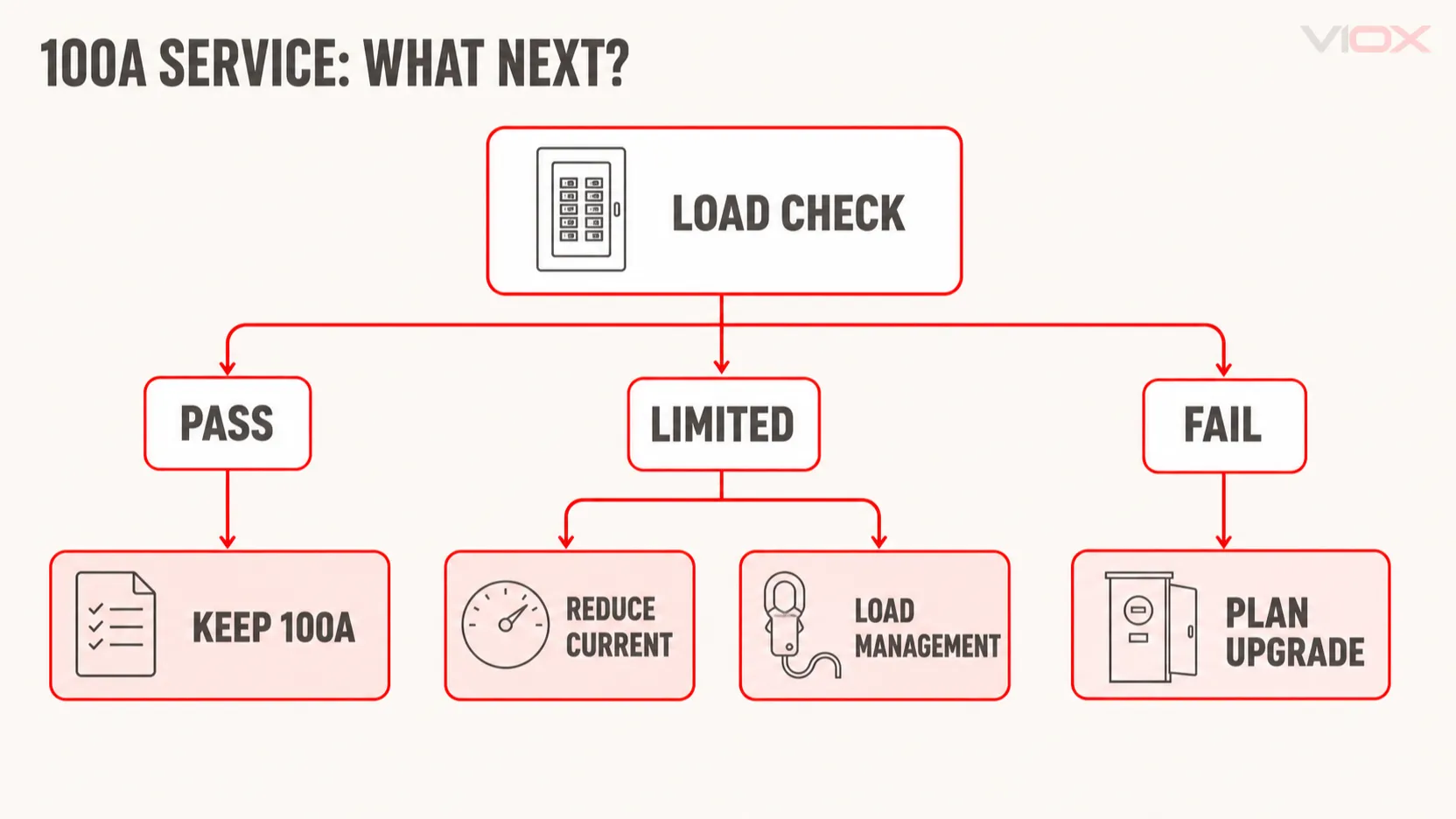

決定表：アップグレード、電流の削減、または負荷管理の追加？
| 評価結果 | 最も適切な次のステップ | なぜ |
|---|---|---|
| 希望するEVSE電流で負荷計算が適合する | 100Aのサービスを維持し、回路設計を完了させる | 容量のみではサービスアップグレードの必要性は示されない |
| 希望する電流値には達しないが、より低い設定で走行ニーズは満たされる | 承認された方法を用いてEVSEの最大電流を低減し、ロックする | 既存のサービスを維持しつつ、予測可能な充電を提供する |
| 静的な計算では不適合となるが、家庭のピーク負荷は断続的である | 適合するエネルギー管理システムを評価する | EV充電は、他の負荷が低い時に容量を利用できる |
| 物理的なブレーカー設置スペースは不足しているが、受電容量は許容範囲内である | 適合性が認定されたパネルソリューションまたはサブパネルを検討する | 受電容量の増強を伴わずにスペースを確保する |
| 既存の受電設備が不適切であるか、将来の負荷が大幅に増加する見込みである | 電力会社および管轄官庁（AHJ）と協議の上、受電設備および分電盤のアップグレードを計画する | 容量、設備の状況、将来の拡張性を総合的に解決する |
| 結果が不確実であるか、文書が不完全である | 正式な負荷計算書を入手するか、許可された需要測定を実施する | 想定に基づく判断を、検証可能な根拠に基づく判断へと置き換える |
共通の間違いを避ける
すべての100アンペア住宅に200アンペアのサービスが必要であると想定すること
これは不必要な作業につながる可能性がある。結果を決定するのはサービスラベル単体ではなく、負荷計算と充電要件である。.
空のブレーカースロットが予備容量を意味すると想定すること
物理的なスペースと電気的な容量は別物である。パネルに空きスペースがあっても、サービス負荷計算上はすでに限界に近い場合がある。.
すべてのブレーカー定格を単純に合計すること
回路がすべて同時に最大負荷で動作するわけではないため、ブレーカーの定格合計は通常メインの定格を超える。承認された需要計算または許可された測定方法を使用すること。.
サブパネルの増設を容量アップグレードとして扱うこと
サブパネルは回路を再分配し、スペースを追加するものである。ただし、フィーダーおよび上流側のサービス容量による制限を受ける。.
EVSEが対応しているという理由で48A充電を指定すること
車両側がそれより低い電流値を受け入れる場合があり、またドライバーが日々の走行距離を補うために必要な電力は、それよりもはるかに少ない可能性がある。必要なエネルギー量と利用可能な充電時間枠から検討を開始すること。.
アプリのスケジュール機能を負荷管理として使用すること
時間帯別料金（TOU）スケジュールは同時使用率を低減できる可能性があるが、法規で認められたエネルギー管理制御として認定されない場合がある。システムは、採用されている法規および承認された設計で要求される方法で負荷を制限しなければならない。.
既存の乾燥機用回路を詳細な検討なしに再利用すること
コンセントのタイプ、回路定格、導体、連続負荷制限、機器の取扱説明書、切り替えまたは共有デバイス、GFCI（漏電遮断器）の要件、および同時使用防止策をすべて確認しなければならない。便利なコンセントがあるからといって、自動的にEV充電が許可されるわけではない。.
電気工事士または設置業者のための実務チェックリスト
200Aへのアップグレードを見積もる前に、以下を記録してください：
- 採用されているNEC版および地域の改正事項;
- サービス、メインブレーカー、バス、メーター、および導体の定格;
- 分電盤のメーカー、モデル、状態、および適合するブレーカータイプ;
- 検証済みの第220条計算または許可された需要データ;
- 希望するEVSE最大電流および車両のAC充電制限;
- 1日のエネルギー必要量および充電時間枠;
- 125%の分岐回路サイジング計算;
- 導体の許容電流、端子、配線方法、および電圧降下;
- 必要なブレーカーのスペースおよびガレージ用フィーダーの容量;
- 直結またはコンセント接続の設置要件;
- エネルギー管理機器および使用する場合のフェイルセーフ動作;
- 許認可、検査、および電力会社との調整要件;
- 設計に影響を与える将来の電化負荷.
よくある質問
100Aの分電盤に40AのEV充電器を設置できますか？
可能です。40AのEVSE（電気自動車供給設備）には通常50Aの専用回路が必要ですが、100Aのサービス容量は、適用される住宅負荷計算または許可された実測需要法に適合している必要があります。適切なエネルギー管理システム、またはより低い電流設定が必要になる場合があります。.
32AのEV充電器にはどのサイズのブレーカーが必要ですか？
32AのEVSE（電気自動車供給設備）には、一般的に40Aの回路が必要です。その理由は、 32A × 1.25 = 40A. EVSEの取扱説明書、導体の許容電流、端子、および適用される規格を確認してください。.
48AのEV充電器にはどのサイズのブレーカーが必要ですか？
48AのEVSEには、一般的に60Aの回路が必要です。その理由は、 48A × 1.25 = 60A. この回路は100Aのサービス容量評価に大きな影響を与えるため、より低い電流での充電やエネルギー管理についても検討する必要があります。.
レベル2充電器には200アンペアのサービス容量が必要ですか？
必ずしもそうではありません。米国環境保護庁（EPA）によると、他の家庭内負荷にもよりますが、100アンペアのサービス容量で十分な場合が多いとされています。正確な判断は、選択した充電電流、負荷評価、機器の状態、および地域の認可要件に基づいて行われます。.
EV充電器用にサブパネルを追加できますか？
上流のフィーダーとサービスに容量がある場合、サブパネルによって回路スペースや配線の問題を解決できる可能性があります。ただし、100アンペアのサービス定格自体が増加するわけではありません。.
負荷管理システムで家庭の消費電力を100アンペア未満に抑えられますか？
適切なシステムを使用すれば、EV充電を低減または一時停止することで、制御対象の負荷を承認された制限内に収めることができます。リストへの登録、構成、センサーの配置、フェイルセーフ動作、EVSEとの互換性、および管轄当局（AHJ）による承認を確認してください。.
充電器には専用回路が必要ですか？
住宅用EVSEは、一般的にNEC第625条および機器の取扱説明書に基づき、専用の分岐回路から供給される必要があります。承認された負荷共有またはエネルギー管理構成については、その機能のために特別に設計され、承認されたものである必要があります。.
16アンペアのレベル2充電器を設置する価値はありますか？
240Vで16Aの場合、約3.84kWの出力となります。これが十分かどうかは、日々の走行距離、車両の効率、車載充電器の制限、および夜間の充電可能時間によって決まります。低出力のレベル2充電は、100Aの受電設備を維持するための実用的な選択肢となり得ます。.
最終判断
100Aの分電盤であっても、住宅の負荷計算、選択したEVSE（電気自動車供給設備）の電流値、受電設備、分岐回路、および物理的な設置状況がすべて基準を満たしていれば、EV充電器を導入可能です。正しい手順は以下の通りです。
- 既存の負荷を特定する。;
- 実際に必要な充電電流を選択する。;
- 連続負荷を考慮してEVSE回路のサイズを決定する。;
- 固定電流方式、負荷管理方式、および設備アップグレードの各選択肢を評価する。;
- AHJ（管轄官庁）、電力会社、機器の取扱説明書、および有資格の施工業者とともに、設置が完了していることを確認してください。.
自動的に200アンペアへアップグレードするのではなく、負荷計算から始めてください。 VIOX EV充電器負荷計算ツール を使用して充電器の電流を推定し、実際の住宅に合わせてサービスおよび回路設計が適切であることを確認してください。.
