銅バスバーや銅端子の腐食速度は一定ではありません。乾燥した倉庫に保管された銅バーは数年間光沢を保つことがありますが、同じ銅でも高温多湿な沿岸地域の配電盤内では数ヶ月で変色することがあります。その違いは銅のグレードだけではありません。温度、湿度、硫黄、塩化物、空気の流れ、接触圧力、そして他の金属と接触しているかどうかといった環境要因が影響します。.
電気盤において重要なのは「銅は酸化するか？」という点ではありません。銅は必ず表面被膜を形成します。技術的な課題は、その被膜が薄く安定した表面層にとどまるか、あるいは接触抵抗を増大させ、温度上昇を招き、接続の信頼性を低下させる腐食問題へと発展するかという点です。.
本ガイドでは、銅バスバーの酸化の仕組み、銅が茶色・黒色・緑色に変色する理由、温度がプロセスを加速させる要因、硫黄や塩化物が清浄な空気よりも危険である理由、そしてバスバー、端子、ケーブルラグ、配電盤における腐食リスクを低減する方法について解説します。.
クイックアンサー：銅が酸化するまでの期間は？
清浄で乾燥した室内環境では、銅は非常に薄い酸化被膜を急速に形成しますが、目に見える変色には数ヶ月から数年かかる場合があります。高温多湿、硫黄や塩化物を含む環境、あるいは沿岸の工業地帯では、目に見える変色がより早く進行します。高温の電気エンクロージャー内では、温度上昇が酸化を促進し、接触劣化を早めるため、腐食リスクが高まります。.
実用的な工学的近似として、多くの化学反応はアレニウス型の温度加速に従います。電気的信頼性の分野では、よく知られた 10℃ルール が絶縁劣化や電子部品の寿命予測によく用いられます。これは、温度が10℃上昇するごとに劣化速度が概ね2倍になるというものです。銅の大気腐食は、この単純なルールよりも環境に依存する要素が大きいですが、工学的な教訓は同じです。特に湿度、硫黄、塩化物、あるいは接触圧の不足といった要因が重なる場合、温度の上昇はマージンを減少させます。.
銅が茶色、黒色、または緑色に変色する理由
銅の表面色が変化するのは、環境条件の違いによって異なる銅化合物が形成されるためです。.

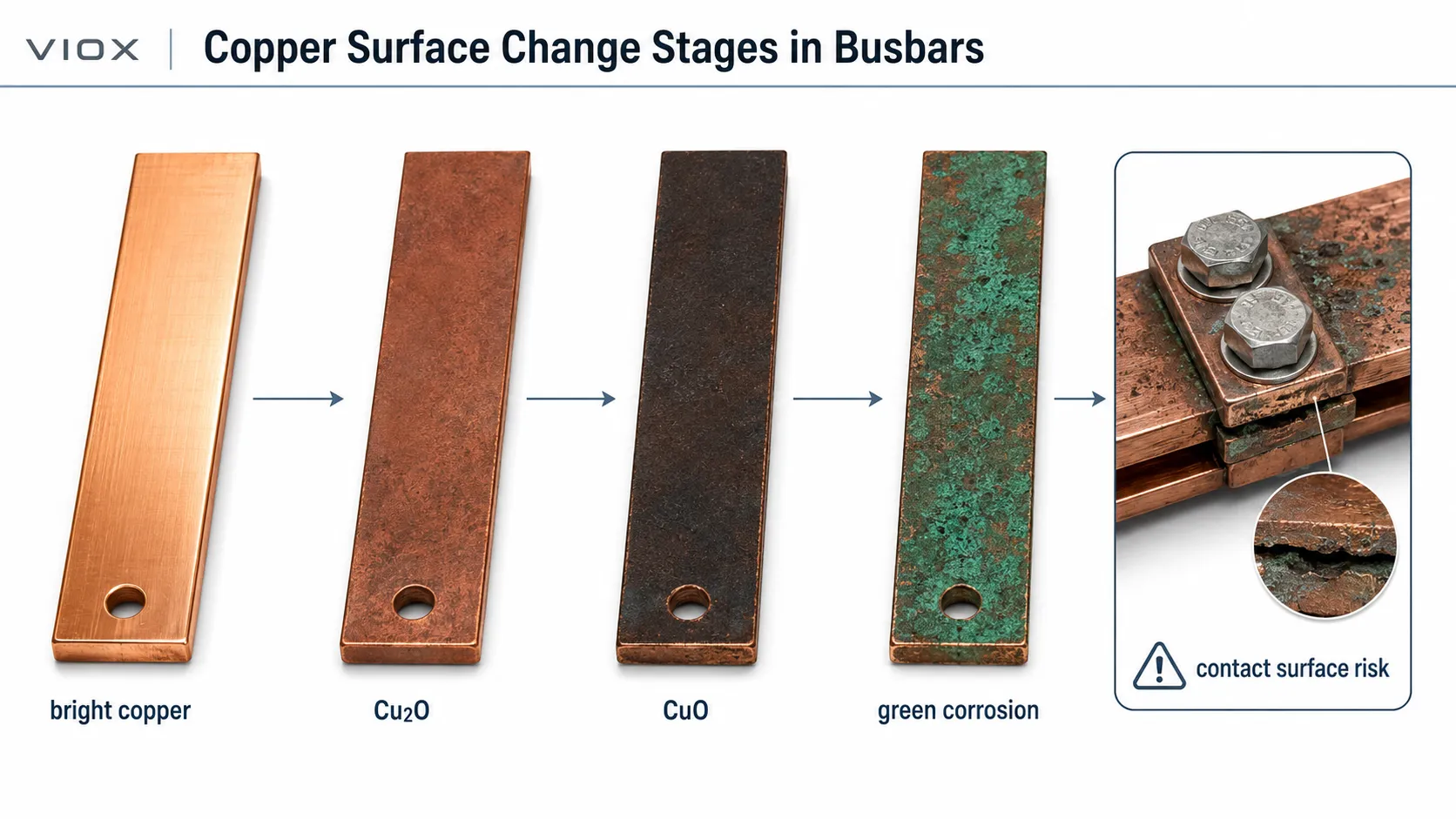

| ステージ | 主な表面化合物 | 代表的な色 | 一般的な条件 | エンジニアリング上の意味 |
|---|---|---|---|---|
| 初期酸化 | Cu2O、亜酸化銅 | ピンク、薄茶色、赤褐色 | 通常の大気曝露 | 通常は薄く安定している |
| 継続的な酸化 | CuO、酸化第二銅 | 暗褐色から黒色 | より多くの酸素、熱、時間、湿度 | 経年劣化またはより高い熱ストレスを示唆する可能性がある |
| 環境腐食 | 塩基性硫酸銅、塩基性炭酸銅、塩化物 | 緑色、青緑色、粉末状の堆積物 | 硫黄、二酸化炭素、塩化物、水分 | 特に接点付近における腐食懸念の増大 |
| 硫化 | 硫化銅 | 暗褐色から黒色 | 硫黄を含む工業環境または汚染された大気 | 接触抵抗を増大させる可能性がある |
変色した銅が直ちに不良品であるとは限らない。非接触面の薄い酸化膜は、多くの場合、単なる表面状態に過ぎない。重要なのは接触界面である。つまり、バスバー、端子、ラグ、ボルト、ワッシャー、および導体が圧力下で低い抵抗値を維持しなければならない箇所である。.
温度：なぜ電気パネルが高温になると腐食が加速するのか
温度は腐食の進行に影響を与える。乾燥した冷涼な空気中では、銅の酸化は緩やかである。しかし、暖かい筐体内では、同じ表面膜がより速く成長する。湿度や汚染物質が存在する高温の筐体内では、腐食メカニズムはより深刻化する。.
保守的な信頼性の近似値は以下の通りである：
多くの経年劣化反応は温度によって大幅に加速する可能性がある。電気的信頼性の分野では、10°Cの上昇で劣化速度が2倍になると見なされることが多い。.
これは銅の腐食に関する普遍的な法則ではありません。銅の酸化は、湿度、汚染物質、表面仕上げ、空気の流れ、および接触化学に依存します。それでも、電気設計においては実用的な警告となります。つまり、筐体内部の温度を下げることは、電気的信頼性と耐腐食性の両方を向上させます。.
| 銅表面温度 | 実用上の腐食／経年劣化リスク | 実用上の観察 |
|---|---|---|
| 25°C | 清浄で乾燥した屋内空気では低い | 清浄な屋内の銅は長期間光沢を維持する場合がある |
| 55°C | 表面の経年劣化リスクが高い | 時間の経過とともに目に見える変色が起こりやすくなる |
| 85℃ | 湿度や汚染物質が存在する場合、リスクが高まる | 酸化膜の成長と接点の経年劣化が加速する |
| 115°C | 多くの盤用材料にとって深刻な熱ストレスとなる | 材料、接触圧力、負荷、および絶縁状態を点検すること |
重要な点は一貫性である。冷暗所の銅バスバーが1年間光沢を保っている一方で、密閉された制御盤内の別のバスバーが3ヶ月で変色した場合、環境が酸化速度を変化させたのであり、必ずしも銅材料の欠陥を証明するものではない。.
低圧開閉装置および制御装置アセンブリに関するIEC 61439設計原則に従い、内部温度上昇およびコンポーネントの適合性はアセンブリレベルで検証されるべきである。腐食防止は単なる材料選択の問題ではなく、筐体温度、換気、間隔、および接触圧力の問題でもある。.
接続部の熱劣化については、銅バスバー接続部の過熱、接触抵抗、およびサーモグラフィに関する記事が公開され次第、その記事と関連付けることが可能です。.
湿度：酸化と腐食の違い
酸素単体は通常、最大の敵ではありません。湿気は表面を電気化学的に活性化させます。銅の表面に薄い水膜が形成されると、溶解したガスや塩類がその膜を移動し、金属表面と反応します。.
高湿度は以下の理由によりリスクを高めます：
- 銅表面での酸素や汚染物質の反応を促進する。.
- 硫黄化合物や塩化物化合物を溶解させる。.
- 異種金属間の電食を助長する。.
- 汚染された絶縁体表面に漏電経路を形成させる。.
- 堆積した埃の導電性を高めます。.
密閉された屋外ボックス内では、湿度が予想以上に高くなることがあります。特に金属製エンクロージャー、太陽光発電用コンバイナーボックス、沿岸部のキャビネット、ポンプ制御ボックスなどでは、昼夜の温度差により結露が発生する可能性があります。.
硫黄および塩化物：隠れた加速要因
銅が清浄な室内空気にのみ曝されている場合、酸化膜の成長は通常緩やかで予測可能です。腐食が実際に加速する主な原因は、硫黄や塩化物による汚染です。.
硫黄を含む雰囲気
硫黄化合物は、工業地帯、排水処理施設、ゴム加工工場、製紙工場、一部の化学プラント、および汚染された都市環境の近くで一般的です。硫黄は銅の表面を黒ずませ、硫化銅の形成を促進します。通電する接触面において、硫化膜は単なる外観上の変色よりも深刻な懸念事項となります。.
塩化物を含む雰囲気
塩化物は沿岸環境、海洋設備、道路の融雪剤散布地域、化学プラントなどで一般的に見られます。塩化物は保護膜を浸透または不安定化させ、より活発な腐食を引き起こす可能性があります。沿岸部の盤内に設置された銅製の端子、ラグ、バスバーは、筐体内部が乾燥しているように見えても、腐食の影響を受けやすいものとして扱う必要があります。.
代表的な環境の比較

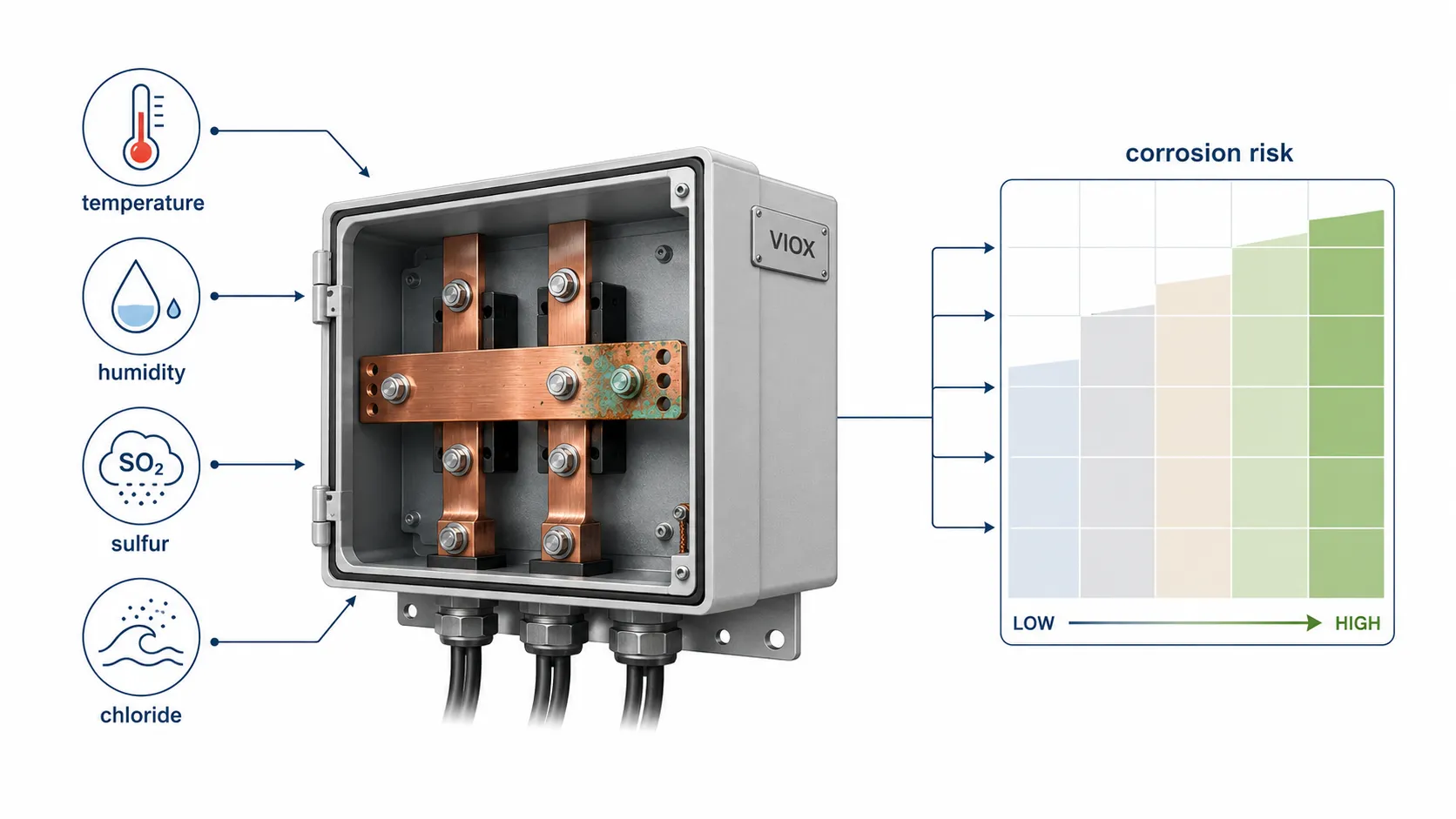

下表は実用的な相対リスクレベルを示すものであり、固定された腐食速度を保証するものではありません。実際の腐食結果は、筐体の設計、換気、温度、湿度、表面仕上げ、およびメンテナンス状況に依存します。.
| 環境 | 代表的な設置場所 | 銅の腐食リスク | 設計上の注意点 |
|---|---|---|---|
| 乾燥した屋内 | オフィス、研究所、クリーンな保管場所 | 低 | 裸銅は長期間にわたり外観上許容される場合がある |
| 地方の屋内／屋外 | 農場施設、低汚染地域 | 低～中 | 湿度、アンモニア、および粉塵による汚染に注意すること |
| 都市部／工業地帯 | 作業場、工場、都市部の配電盤 | 中 | 硫黄および粉塵は表面被膜の成長を促進する |
| 重工業 | 製鉄所、発電所、化学プラント区域 | 高 | メッキ、シーリング、および定期点検を考慮すること |
| 沿岸部 | 海岸近く、海洋機器、港湾エリア | 高 | 塩化物対策と筐体の密閉が極めて重要 |
| 沿岸工業地帯 | 港湾＋化学・工業的曝露 | 非常に高い | より保守的な材料選定と筐体戦略を採用すること |
電食（異種金属接触腐食）：銅が他の金属と接触する場合
銅の酸化自体は通常管理可能である。より深刻な問題は、湿気や導電性汚染物質が存在する環境下で銅が他の金属と接触した際に発生する。これは 異種金属または湿った設置におけるガルバニック腐食.
2種類の異なる金属が電気的に接続され、電解質が存在する場合、小さな電気化学セルが形成される。より活性の高い金属の方が速く腐食する。.
一般的な電気接続の組み合わせ
| 金属の組み合わせ | リスクレベル | 実務上のコメント |
|---|---|---|
| 銅と銅 | 低 | 安定した低抵抗の接合部に最適 |
| 銅と真鍮 | 低～中 | 清潔に保ち、適切に締め付けられていれば通常は管理可能 |
| 銅から錫メッキ銅へ | 低 | 一般的な電気接点ソリューション |
| 銅からアルミニウムへ | 高 | バイメタル遷移部品または承認済みのアルミ/銅コネクタを使用すること |
| 銅から亜鉛メッキ鋼へ | 高 | 湿潤環境では亜鉛メッキが消耗する可能性がある |
| 銅からステンレス鋼へ | 中程度、環境に依存する | 面積比、水分、および接触設計が重要です |
| 銅と銀メッキ接点の組み合わせ | 通常は管理可能です | 銀は変色や硫化を起こす可能性があるため、用途を確認してください |
最大のリスクは金属の組み合わせだけではありません。金属の組み合わせに加え、水分、塩分、面積比、温度、接触圧力が関与します。乾燥した屋内での銅と鋼の取り付け部は長年維持される可能性がありますが、沿岸部のキャビネット内では同じ構造が腐食電池となる可能性があります。.

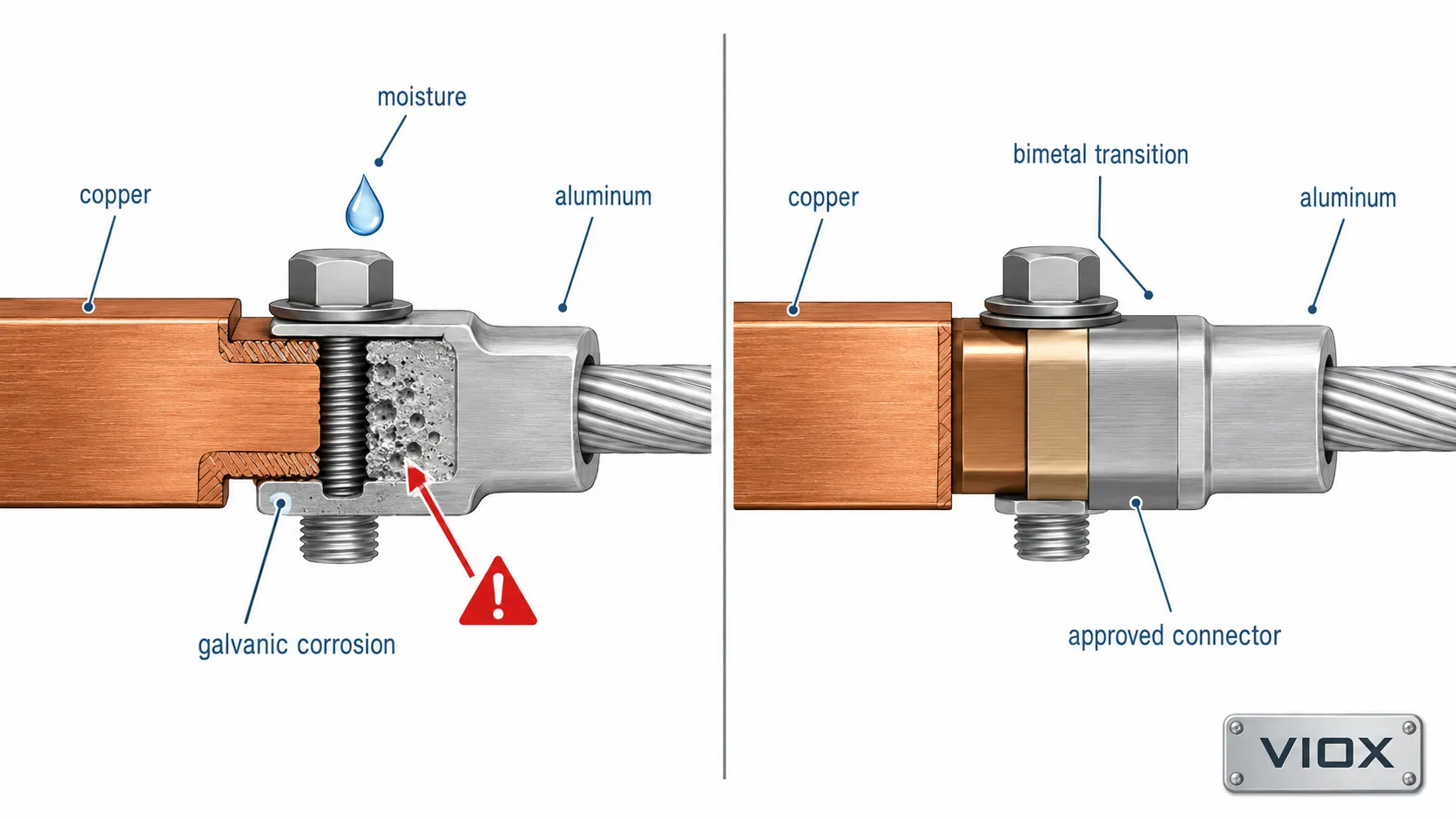

銅とアルミニウムの接続には特別な注意が必要です
銅とアルミニウムはどちらも配電において一般的ですが、適切な遷移方法なしに直接接続すべきではありません。アルミニウムはより活性が高く、湿気や塩分の多い環境で銅と接続されると急速に腐食する可能性があります。.
推奨される慣行は以下の通りです：
- 必要に応じて、バイメタル接続端子またはバイメタルワッシャーを使用してください。.
- 銅（Cu）およびアルミニウム（Al）導体用に定格されたコネクタを使用してください。.
- コネクタメーカーの準備手順および締め付けトルクの指示に従ってください。.
- 指定されている場合は、酸化防止剤を使用してください。.
- 湿気の多い筐体内では、銅とアルミニウムの表面を不用意に接触させないでください。.
より広範な比較については、VIOXのガイドを参照してください。 銅およびアルミニウム母線の違い.
すずメッキは銅の腐食を防ぐか？
錫メッキは銅を完全に腐食から守るものではありませんが、多くの電気的用途において接触安定性と耐食性を向上させることができます。錫は銅との適合性が高く、比較的経済的であり、はんだ付けが可能であるため、多くの端子表面において裸銅よりも適しており、一般的に使用されています。.
錫メッキの利点は以下の通りです：
- 銅の直接的な露出を低減する。.
- 多くの端子用途において接触特性を改善する。.
- 目に見える銅の酸化を遅らせる。.
- 一部の接触システムにおいて、異種金属接触による電位差を低減する。.
ただし、錫メッキであっても、摩耗、不適切な取り扱い、高温、または腐食性雰囲気によって損傷を受ける可能性があります。メッキが摩耗して下地が露出すると、その部分の銅基材が腐食する恐れがあります。.
メッキの選定については、本トピックをVIOXの関連情報と結びつけてください。 バスバーの材質およびメッキに関するガイド.
メーカーからの注意点：スズメッキ銅部品を購入する際に確認すべき事項
B2B調達において、「スズメッキ銅」という指定だけでは不十分です。バイヤーは銅のグレード、メッキ工程、メッキ厚の公差、表面検査基準、およびプロジェクト環境に応じた塩水噴霧試験や環境試験の可否を確認する必要があります。.
電気アクセサリメーカーであるVIOXは、メッキを単なる外観仕上げではなく、接続設計の一部として扱っています。湿度の高い場所、沿岸部、または産業用パネルで使用されるバスバー、端子、ラグについては、均一なメッキ被覆、エッジの清浄度、安定した接触形状、および取り付け前の摩耗を防ぐ梱包状態を実用的な品質チェック項目とすべきです。プロジェクトで塩水噴霧試験や特定のメッキ厚が求められる場合は、出荷後ではなく製造前にそれらの要件を確定させてください。.
銀メッキが適している場合
銀メッキは、コストよりも導電性、接触性能、および大電流に対する信頼性が重視される場合に使用されます。一部の開閉装置の接点、大電流ジョイント、および特殊な電気インターフェースで一般的です。.
銀は特に硫黄を含む雰囲気中で変色する可能性がありますが、酸化銀は一般的に他の多くの金属酸化物よりも導電性が高いという特徴があります。産業環境において懸念されるのは、単なる変色ではなく、硫化銀の形成や表面汚染です。.
銀メッキは、デバイスの設計および動作条件がそれを正当化する場合に使用してください。単に環境が腐食性であるという理由だけで銀メッキを指定しないでください。多くのバスバーや端子においては、スズメッキ、筐体による保護、および適切な接触圧を確保する方がより実用的です。.
酸化防止剤：その実際の役割
酸化防止剤は、コンタクトグリスや導電性ジョイントコンパウンドとも呼ばれ、誤解されやすい製品です。その主な機能は、魔法のように導電性を向上させることではありません。主な機能は以下の通りです。
- 接合面から酸素と湿気を排除する。.
- 接合部における酸化物の生成を抑制する。.
- 表面の微細な隙間を埋める。.
- コネクタの指示で求められる場合、銅とアルミニウム、またはアルミニウム同士の接続を安定させる。.
接合面は依然として清潔で、機械的に健全であり、正しく締め付けられている必要があります。グリスは、緩んだ接合部、不適切なワッシャーの組み合わせ、誤った金属の組み合わせ、または容量不足の導体を修正することはできません。.
酸化防止剤は、コネクタや機器メーカーの指示に従って使用してください。高湿度環境、沿岸地域、銅とアルミニウムの接合部、および高負荷の接合部で使用されるのが一般的ですが、認定されたアセンブリや端子の指示で禁止されている場合には、無闇に使用すべきではありません。.
圧着銅端子が内部酸化に耐えられる理由
適切に圧着された銅端子は、導体素線と端子バレルとの間に気密性の高い接続を形成します。これが、ケーブルラグの外側が酸化して見えても、内部の圧着界面が電気的に信頼性を保てる理由です。.
外表面は空気、湿気、汚染物質にさらされています。適切に施工された圧着界面は、内部の空隙が非常に少なく、安定した金属同士の接触圧力を維持します。.
これが、不適切な圧着が危険である理由でもあります。圧着が不十分、汚染されている、あるいは機械的に緩んでいる場合、界面に湿気が侵入し、抵抗に直接影響を及ぼす腐食が進行する可能性があります。.
ラグの選定については、VIOXの 銅ラグ選定ガイドをご覧ください。.

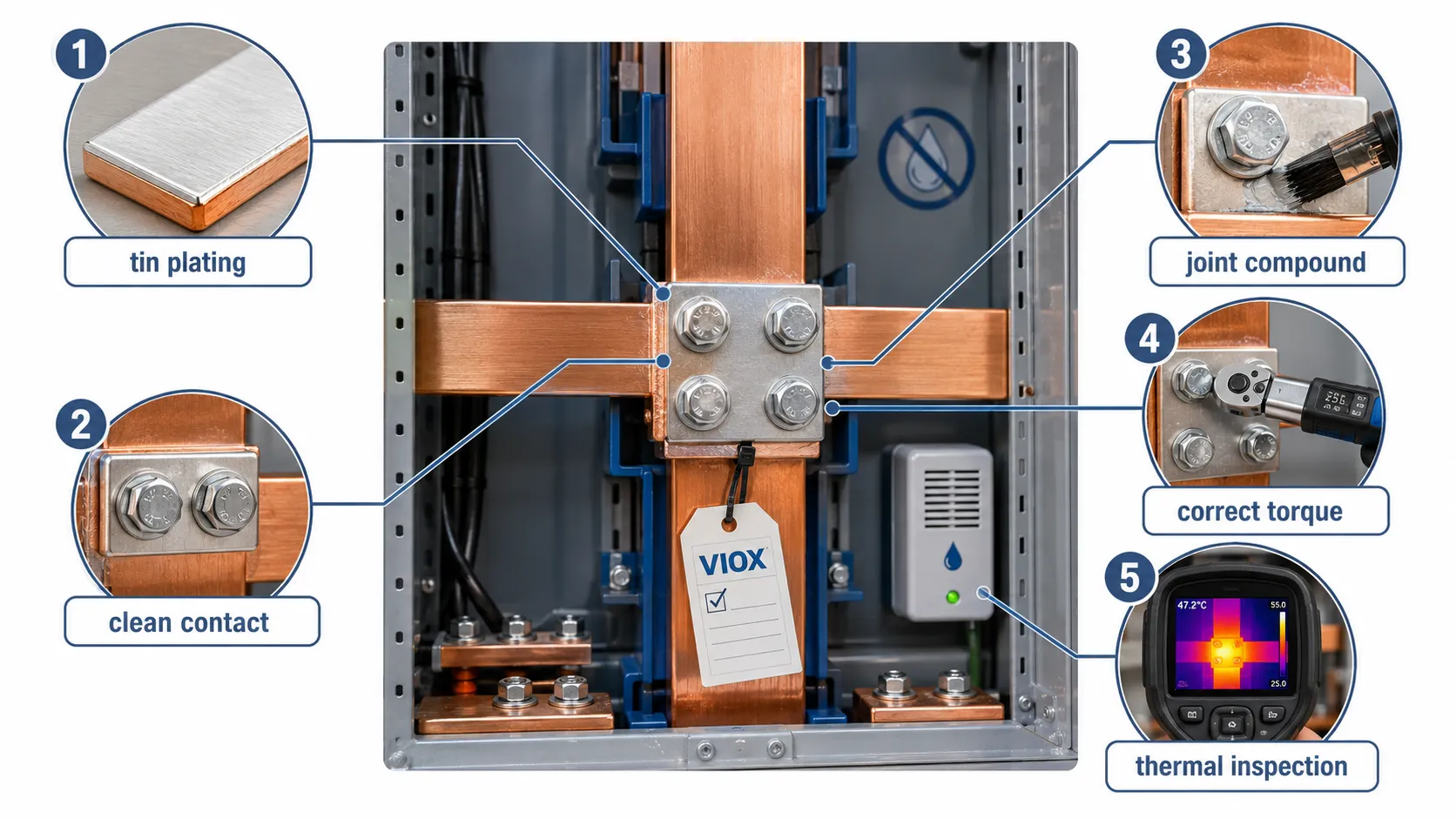

技術的な予防ルール
温度管理
母線の温度を低く抑えることで、酸化速度が低下し、接点の経年劣化を遅らせることができます。適切な母線サイズの選定、十分な換気、接触抵抗の低減、および負荷の均等な分散がすべて有効です。.
湿度および結露の管理
適切な筐体の密閉、必要に応じた通気口の設置、排水対策、結露防止ヒーターの使用、および適切なケーブルグランドの選定を行ってください。.
異種金属の直接接触の回避
銅とアルミニウムを接続する際は、バイメタル接続部品または認定されたコネクタを使用してください。湿度の高い場所では、亜鉛メッキ鋼、ステンレス鋼、その他の異種金属の接触箇所に十分注意してください。.
メッキの適切な活用
銅母線や端子には、スズメッキが実用的です。銀メッキは、特定の高性能な接点システムに有効です。適切なメッキの種類は、電流、温度、環境、および接点設計に基づいて決定してください。.
5. 接点インターフェースの保護
接点表面を清掃し、適切なトルクを使用し、接触圧を安定させ、指定または適切な場合にのみ承認された酸化防止剤を塗布してください。.
6. 外観だけでなく傾向による点検
銅表面の黒ずみが直ちに不合格を意味するわけではなく、光沢があるからといって安全とは限りません。サーモグラフィ、接触抵抗試験、トルク点検、および過去の傾向記録を使用してリスクを判断してください。.
現場点検チェックリスト
| 点検項目 | 何を探すべきか | リスク信号 |
|---|---|---|
| 表面の色 | 茶色、黒色、緑色、粉状、または不均一な堆積物 | 接点付近の緑色または粉状の腐食 |
| 接触面積 | ラグ、ワッシャー、ボルト、バスバーの重なり | 接合部に集中した変色 |
| 温度 | 同一相または隣接する接合部との比較 | 特定の相が他よりも著しく高温 |
| 湿気 | 結露、水跡、金具の錆 | エンクロージャーの密閉性または通気の問題 |
| 金属の組み合わせ | 銅・アルミニウム、銅・鋼、銅・ステンレス | 電食のリスク |
| めっきの状態 | すずまたは銀の表面の摩耗 | 露出した母材銅の局部腐食 |
| トルクおよび圧力 | ボルトの緩み、接合部の弛緩、ワッシャーの損傷 | 接触抵抗の上昇 |
| 環境 | 沿岸地域、硫黄、化学物質、粉塵、高湿度 | より強力な腐食対策が必要 |
銅の腐食が電気的な問題となるのはいつか？
銅表面の変色は、接触界面に影響を及ぼす場合や、より大きな環境問題を示唆する場合に電気的な問題となります。以下の兆候が見られる場合は注意してください：
- ボルト締め接続部における黒色または緑色の堆積物。.
- 特定の相または接続部における局所的な発熱。.
- ハードウェアの緩み、または接触圧力の低下。.
- ワッシャーおよびラグ周辺の粉末状の腐食。.
- 適切な接続部品を使用しない銅とアルミニウムの接触。.
- 同一の接続部における繰り返される熱アラーム。.
- 試運転時の基準値と比較した接触抵抗の増加。.
変色が露出した非接触面のみにあり、熱画像が正常な場合は、外観上の問題である可能性があります。変色が接続部に集中しており、温度が上昇している場合は、メンテナンスが必要な問題として扱ってください。.
よくあるご質問
なぜ銅は黒ずむのですか？
銅の表面に酸化銅や硫化銅の膜が形成されると、銅は黒ずむことがあります。熱、湿度、および硫黄を含む雰囲気は、このプロセスを加速させる可能性があります。.
なぜ銅は緑色になるのですか？
銅の緑色の堆積物は、通常、塩基性炭酸銅、塩基性硫酸銅、または塩化物関連化合物などの環境腐食生成物に起因します。これらは、湿度が高く、汚染された環境や、沿岸部、屋外環境で発生しやすくなります。.
黒ずんだ銅バスバーは危険ですか？
常に危険とは限りません。非接触面に生じた薄い黒ずみは、多くの場合、外観上の問題に過ぎません。しかし、接続部、接触面、ラグ、端子などに変色が見られる場合、特に発熱や接続の緩みを伴う場合は懸念すべき状態です。.
銅は熱によって酸化が早まりますか？
はい。一般的に温度が高いほど、酸化や劣化反応は加速します。電気的信頼性の分野では、劣化の議論において「10℃ルール」が保守的な目安としてよく用いられますが、銅の大気腐食は湿度、硫黄、塩化物、空気の流れ、表面状態にも大きく依存します。.
錫メッキ銅は裸銅よりも優れていますか？
多くの端子やバスバーの用途において、錫メッキ銅は裸銅よりも表面の安定性と接触特性に優れています。腐食を完全に防ぐわけではありませんが、銅の直接的な酸化を遅らせ、長期的な接触信頼性を向上させることができます。.
なぜ銅とアルミニウムの接触は危険なのですか？
銅とアルミニウムは、水分や塩分が存在するとガルバニック対（異種金属接触）を形成します。アルミニウムの方が活性が高いため、より速く腐食する可能性があります。バイメタルラグ、接続用中間部品、または承認された銅・アルミ兼用コネクタを使用してください。.
酸化防止剤は抵抗を低減させますか？
主な目的は空気と湿気を遮断し、酸化の進行を遅らせることです。接点は依然として清浄かつ機械的に強固である必要があります。コンパウンドは、接続の緩みや不適切なコネクタを補うものではありません。.
沿岸部の配電盤において、銅製バスバーの腐食をどのように防げばよいですか？
適切なエンクロージャー保護、結露対策、必要に応じたスズメッキ等の表面処理、承認されたケーブルグランドの使用、適切なトルク管理、および定期的な熱画像点検を行ってください。異種金属を直接接触させることは避け、中間接続部品を使用してください。.
最終勧告
銅の腐食は単一の問題ではありません。無害な表面酸化である場合もあれば、過酷な環境による腐食や、深刻な接触界面の故障である場合もあります。配電盤においては、環境制御と接点の保護を優先してください。.
バスバーを低温、乾燥、清浄な状態に保ち、正しく締め付けてください。用途に応じてスズメッキ、銀メッキ、酸化防止剤、バイメタル接続部品、エンクロージャー保護を使用してください。最も重要なことは、腐食を場所と傾向で判断することです。露出した表面の変色と、通電接点における腐食は別物として扱う必要があります。.
