Un Barre omnibus de disjoncteur, souvent appelé peigne d'alimentation, est une liaison en cuivre de type peigne utilisée pour distribuer l'alimentation à plusieurs disjoncteurs modulaires (MCB) dans un tableau de distribution. Au lieu de ponter des fils individuels d'un disjoncteur à l'autre, le peigne offre une connexion plus propre, plus rapide et plus cohérente sur toute une rangée d'appareils.
Le bon peigne d'alimentation pour disjoncteur est sélectionné selon le type de connexion, la disposition des phases, la configuration des pôles, le pas, le courant nominal, la tension nominale, l'isolation, la qualité du cuivre et la compatibilité avec les bornes du disjoncteur. Les erreurs d'installation les plus courantes proviennent de l'utilisation d'un mauvais type de broche/fourche, du forçage du peigne dans des bornes incompatibles, de la découpe sans embouts de protection ou de l'ignorance de l'élévation de température à l'intérieur d'un coffret encombré.
Pour l'évaluation des produits, voir VIOX Barre omnibus de disjoncteur options et VIOX disjoncteur miniature produits.
Réponse rapide : Comment choisir un peigne de raccordement ou une barre omnibus pour disjoncteur modulaire (MCB) ?
Choisissez un peigne de raccordement ou une barre omnibus pour MCB en suivant cet ordre :
- Confirmez le type de borne du MCB : compatible à broche, compatible à fourche ou conception de borne spéciale.
- Adaptez à la configuration du système : monophasé, triphasé, 1P+N, 3P+N, 2P, 3P ou 4P.
- Confirmez l'espacement et le pas des pôles, généralement basés sur la largeur modulaire du MCB.
- Sélectionnez un courant nominal égal ou supérieur au courant de conception après avoir pris en compte la température du coffret et le groupement.
- Vérifiez la tension nominale, la tension d'isolement et les exigences de tenue au court-circuit.
- Vérifiez la section du cuivre, le placage, la qualité de l'isolation, les embouts et les capuchons de protection.
- Installer uniquement selon les instructions du fabricant du disjoncteur (MCB) et du jeu de barres, y compris le couple de serrage des bornes.
Si le jeu de barres ne s'adapte pas naturellement à la borne du disjoncteur, ne pas le plier, le meuler, le fendre ou le forcer. Une géométrie de contact incorrecte crée une résistance de contact élevée, une élévation de température et un risque d'arc électrique.
Liste de contrôle pour la sélection des jeux de barres pour disjoncteurs modulaires (MCB)
| Élément de contrôle | Ce qu'il faut confirmer | Pourquoi c'est important |
|---|---|---|
| Type de connexion | Connecteur à broche, à fourche ou jeu de barres spécial | Détermine la compatibilité physique avec les bornes du disjoncteur |
| Disposition des phases | Monophasé, biphasé, triphasé, 4 pôles, 1P+N, 3P+N | Empêche une mauvaise séquence de phases et une mauvaise alimentation des pôles |
| Pas | L'espacement des dents correspond à la largeur du module du disjoncteur (MCB) | Un mauvais alignement entraîne une insertion dangereuse ou un mauvais contact |
| Note actuelle | Le courant nominal est adapté à la conception du tableau et au déclassement | Prévient la surchauffe sous une charge continue |
| Tension nominale | Adapté à la tension du système et au niveau d'isolation | Prévient les contraintes d'isolation et les problèmes de distance d'isolement |
| Section transversale en cuivre | Surface de conducteur suffisante et géométrie stable | Réduit la résistance et l'élévation de température |
| Placage | Finition de contact étamée ou appropriée si nécessaire | Améliore la stabilité du contact et la résistance à la corrosion |
| Isolation | Corps isolant ignifuge et conception protégée contre les contacts directs | Réduit le risque de contact accidentel |
| Protection d'extrémité | Embouts ou capuchons de protection après découpe | Empêche l'exposition du cuivre sous tension. |
| Couple de serrage des bornes du disjoncteur (MCB) | Respecter la valeur du fabricant du disjoncteur (MCB) | Empêche les mauvais contacts ou les dommages aux bornes |
Qu'est-ce qu'un peigne de raccordement pour disjoncteur ?
Un peigne de raccordement pour disjoncteur, également appelé peigne de raccordement pour disjoncteur, pont de liaison pour disjoncteur, peigne d'alimentation, peigne d'alimentation pour disjoncteurou peigne de raccordement pour disjoncteur, est une bande conductrice préfabriquée utilisée pour alimenter plusieurs disjoncteurs à partir d'un seul point d'alimentation.

Dans un tableau de distribution typique, il peut connecter :
- Un interrupteur principal à une rangée de disjoncteurs de départ.
- Une alimentation monophasée à plusieurs disjoncteurs 1P.
- Une alimentation triphasée à plusieurs circuits de départ 3P ou unipolaires en séquence de phases.
- Une configuration 1P+N ou 3P+N où la distribution du neutre est intégrée à la conception du peigne.
L'objectif n'est pas seulement d'obtenir un câblage soigné. Un peigne de raccordement correctement sélectionné permet de réduire le temps d'installation, d'améliorer la répétabilité, de limiter les erreurs de câblage et de faciliter l'inspection du tableau.
En pratique, quatre décisions définissent la plupart des choix de peignes pour disjoncteurs : type de connexion, configuration de phase, cote actuelleet compatibilité de série. Si l'un de ces éléments est incorrect, la défaillance est souvent thermique plutôt qu'immédiate. Le disjoncteur peut encore être sous tension, mais un contact faible peut lentement décolorer l'isolant, augmenter la résistance de contact et endommager le tableau de distribution sous une charge continue.
Peigne de raccordement pour disjoncteur : type broche vs type fourche

La première question de sélection est simple : le disjoncteur accepte-t-il un peigne à broches ou un peigne à fourches ?
| Type | Mode de connexion | Meilleur pour | Risque principal |
|---|---|---|---|
| Barre omnibus de type broche | Les broches droites s'insèrent dans les bornes de disjoncteurs (MCB) compatibles | Disjoncteurs (MCB) avec bornes conçues pour accepter des peignes de raccordement à broches | Une taille de broche ou une profondeur de borne inadaptée entraîne un mauvais contact |
| Barre omnibus de type fourche | Les dents en fourche glissent dans une zone de serrage à vis compatible | Disjoncteurs (MCB) avec bornes à vis conçues pour des peignes de raccordement à fourche | Fourche mal serrée par la borne, provoquant un échauffement |
| Connecteur/liaison de jeu de barres | Connecte le jeu de barres au câble d'arrivée ou à l'appareil principal | Alimentation du jeu de barres depuis un câble, un interrupteur ou un disjoncteur principal | Inadéquation de la valeur nominale du connecteur ou de la borne |
Utilisez un jeu de barres pour disjoncteur (MCB) de type broche lorsque :
- La borne du disjoncteur est conçue pour l'insertion directe de la broche du jeu de barres.
- Le profil de la broche correspond à l'ouverture de la borne.
- La fiche technique de la série de disjoncteurs indique la compatibilité avec les jeux de barres de type broche.
- Vous avez besoin d'une connexion compacte par peigne de raccordement sur des disjoncteurs modulaires.
Détail important : un peigne d'alimentation à broches ne constitue pas automatiquement une connexion “ push-in ” sans couple de serrage. De nombreux disjoncteurs modulaires (MCB) utilisent encore des bornes à vis ou à cage pour serrer la broche insérée. Suivez toujours les instructions de serrage du fabricant du disjoncteur au lieu de supposer que la broche est maintenue uniquement par la pression d'un ressort.
Utilisez un peigne d'alimentation à fourche pour disjoncteur lorsque :
- La borne du disjoncteur dispose d'une borne à vis compatible avec les dents de la fourche.
- La fourche est entièrement enserrée par la borne de connexion.
- Le peigne n'est pas flottant sous la tête de vis.
- La fiche technique ou le guide d'installation du disjoncteur confirme l'utilisation d'un peigne à fourche.
Pour une comparaison plus approfondie, consultez le guide correspondant de VIOX : Barre omnibus de type broche vs barre omnibus de type fourche.
Peigne d'alimentation pour disjoncteur monophasé vs triphasé
Les peignes de raccordement pour disjoncteurs modulaires (MCB) doivent correspondre au système de distribution électrique.
| Disposition des peignes de raccordement | Utilisation Typique | Ce qu'il faut vérifier |
|---|---|---|
| Peigne de raccordement monophasé | Distribution monophasée vers des disjoncteurs 1P | Espacement des dents, courant nominal, embouts de protection |
| Peigne de raccordement biphasé | Agencements spécifiques pour systèmes biphasés ou disjoncteurs bipolaires | Type de réseau local et compatibilité des appareils |
| Peigne de raccordement triphasé | Séquence L1-L2-L3 sur les disjoncteurs | Séquence de phases, entraxe des pôles, disposition du tableau |
| Peigne de raccordement tétrapolaire | Raccordement d'appareil 4P ou distribution multipolaire | Alignement des bornes et disposition phase/neutre |
| Peigne de raccordement 1P+N | Circuits monophasés avec coupure ou distribution du neutre | Compatibilité MCB/RCBO et position du neutre |
| Peigne de raccordement 3P+N | Systèmes triphasés avec neutre | Séquence correcte des dents pour la phase et le neutre |
La règle fondamentale est que la séquence de phase du peigne doit correspondre aux appareils installés. Un peigne pour disjoncteur triphasé n'est pas simplement “ un peigne plus long ”. Ses dents sont disposées pour distribuer L1, L2 et L3 selon une séquence répétée. Une installation avec une disposition d'appareils incorrecte peut alimenter le mauvais pôle ou laisser des dents sous tension exposées.
3P+N vs 4P : Ne pas considérer la disposition du neutre comme un détail secondaire
La terminologie des peignes triphasés peut prêter à confusion car les différents marchés et fabricants utilisent des noms de produits variés. La question technique importante est de savoir si le neutre est uniquement distribué, commuté ou entièrement protégé dans le cadre d'un agencement d'appareils tétrapolaires.
| Disposition | Ce que cela signifie généralement | Risque lié à la sélection |
|---|---|---|
| 3P | L1, L2, L3 uniquement | Aucun chemin de neutre dans le peigne |
| 3P+N | Distribution triphasée avec neutre ou position de neutre intégrée | La disposition du neutre doit correspondre à la gamme de l'appareil |
| 4P | Disposition d'appareil tétrapolaire, souvent trois phases plus un pôle neutre | Nécessite une géométrie correcte de l'appareil et du peigne de raccordement |
| 1P+N | Appareils compacts monophasés avec neutre | L'espacement des dents et la position du neutre peuvent différer des disjoncteurs modulaires 1P standard |
Ne présumez pas qu'un peigne 3P+N peut remplacer un peigne 4P, ou qu'un peigne 3P standard peut être utilisé avec des appareils 1P+N ou 3P+N. La position du neutre, la largeur des pôles et la géométrie des bornes de l'appareil doivent être vérifiées selon la gamme de produits exacte.
Pas du peigne de raccordement et largeur de module des disjoncteurs (MCB)

Le pas est la distance entre les centres de deux dents adjacentes du peigne. Il doit correspondre à l'espacement des bornes du disjoncteur modulaire (MCB).
De nombreux systèmes modulaires utilisent une largeur de module de 18 mm, tandis que certaines gammes de produits et accessoires peuvent utiliser des espacements ou des positions de bornes différents. Vous ne devez pas supposer que tous les appareils de toutes les marques partagent la même géométrie de peigne. Les disjoncteurs différentiels (RCBO), les appareils 1P+N, les disjoncteurs compacts et les appareils avec modules auxiliaires peuvent utiliser des espacements ou des positions de bornes différents.
Les erreurs de pas s'accumulent le long d'une rangée. Un léger désalignement à chaque position de disjoncteur peut devenir un décalage visible à l'extrémité d'un tableau de 12 modules. C'est pourquoi le peigne peut sembler s'adapter aux premiers disjoncteurs mais devenir difficile ou dangereux à insérer sur toute la rangée.
Vérifier:
- Largeur de module MCB.
- Pas des dents du peigne.
- Position de la borne.
- Si la rangée d'appareillage comprend un mélange de MCB, RCCB, RCBO, parafoudres ou interrupteurs-sectionneurs.
- Si les espaces vides ou les modules auxiliaires interrompent la séquence du jeu de barres.
Si les dents du jeu de barres ne s'alignent pas naturellement avec les bornes, la solution correcte n'est pas de forcer. Utilisez la série de jeu de barres, l'adaptateur, le connecteur ou la disposition de tableau appropriés.
Calibre de courant et élévation de température
Le calibre du jeu de barres pour disjoncteurs modulaires (MCB) doit être adapté à la conception réelle du tableau. Ne le sélectionnez pas uniquement en fonction de la somme des calibres des disjoncteurs aval. Dans de nombreux tableaux, tous les circuits de départ ne fonctionnent pas à pleine charge simultanément, mais l'alimentation principale, la position d'arrivée sur le jeu de barres, la température de l'enveloppe et le groupement restent importants.
Les calibres courants des jeux de barres à peigne pour MCB incluent 63A, 80A, 100A et 125A, selon la gamme de produits, la section transversale du cuivre, le système d'isolation et les conditions d'installation. Ces valeurs ne sont pas des étiquettes interchangeables. Un tableau résidentiel compact, un tableau d'éclairage commercial et une armoire de commande haute densité peuvent tous utiliser des jeux de barres pour MCB, mais leurs marges thermiques sont très différentes.
Facteurs affectant le courant utilisable
| Facteur de | Effet |
|---|---|
| Section transversale du jeu de barres | Une section de conducteur plus importante réduit généralement la résistance et l'échauffement |
| Qualité du cuivre | Un cuivre à conductivité plus élevée réduit les pertes |
| Surface de contact | Un mauvais contact augmente l'échauffement local, même si le calibre du jeu de barres semble suffisant |
| Position d'alimentation | Une alimentation par l'extrémité concentre le courant dans la première section ; une alimentation centrale permet de répartir le courant |
| Température de l'enveloppe | Une température interne plus élevée réduit la marge thermique |
| Groupement d'appareils | De nombreux disjoncteurs modulaires (MCB) côte à côte augmentent la chaleur locale |
| Ventilation | Une mauvaise ventilation augmente la température de fonctionnement |
| Diversité de charge | La charge simultanée réelle affecte le courant continu |
Utilisez les caractéristiques nominales du fabricant de jeux de barres et les exigences de conception de l'assemblage du tableau. Pour les assemblages basse tension, la vérification selon la norme IEC 61439 et les considérations relatives à l'échauffement sont souvent pertinentes au niveau de l'assemblage, en particulier lorsque le tableau est construit pour un usage commercial ou industriel.
Pourquoi la “ somme des disjoncteurs ” peut induire en erreur
Additionner le calibre de chaque disjoncteur (MCB) en aval donne une image trop simpliste. Un tableau avec dix disjoncteurs de 16 A ne transporte pas nécessairement 160 A en continu, mais le jeu de barres ne peut pas non plus être sélectionné au hasard en fonction d'une “ utilisation normale ” attendue. La conception réelle doit prendre en compte la protection en amont, le calibre de l'interrupteur principal, le coefficient de simultanéité, la charge continue, la température de l'enveloppe et la position d'alimentation du jeu de barres.
Pour les tableaux de distribution standards sur catalogue, suivez la configuration publiée par le fabricant du tableau et du jeu de barres. Pour les assemblages personnalisés, vérifiez l'échauffement et la tenue au court-circuit au niveau de l'assemblage plutôt que de vous fier à un facteur de sécurité générique.
Alimentation par extrémité vs Alimentation centrale
L'endroit où l'alimentation entre dans le jeu de barres des disjoncteurs affecte la répartition de la chaleur.
| Méthode d'alimentation | Comment le courant circule | Note pratique |
|---|---|---|
| Alimentation par extrémité | Le courant entre par un côté et traverse les premières sections du jeu de barres | Simple, courant, mais la première section supporte une intensité plus élevée |
| Alimentation centrale | Le courant entre près du milieu et se divise vers la gauche et la droite | Peut réduire la contrainte de courant sur une section donnée si la configuration le permet |
| Points d'alimentation multiples | Utilisé dans des assemblages techniques spécifiques | Doit respecter les instructions du fabricant et la conception du tableau électrique |
N'ajoutez pas de points d'alimentation supplémentaires de manière arbitraire. Des alimentations multiples peuvent créer des chemins de courant imprévus si elles ne sont pas conçues correctement.
Tension assignée, isolation et protection contre les contacts directs
L'assemblage du jeu de barres doit correspondre aux exigences de tension et d'isolation du système. Pour les peignes de raccordement des disjoncteurs (MCB), le conducteur en cuivre est généralement isolé, sauf au niveau des dents. Après avoir coupé un peigne à la longueur souhaitée, l'extrémité coupée doit être protégée par un embout ou un capuchon approprié.
Vérifier:
- Tension assignée d'emploi.
- Tension assignée d'isolement, le cas échéant.
- Conception protégée contre les contacts directs (IP2X).
- Adéquation des lignes de fuite et des distances d'isolement.
- Embouts de protection après découpe.
- Capuchons pour dents inutilisées.
- Qualité du matériau isolant et performance ignifuge.
Ne laissez pas de cuivre coupé exposé à l'extrémité d'un peigne d'alimentation sous tension. C'est l'une des erreurs d'installation les plus faciles à repérer et l'une des plus faciles à prévenir.
Qualité du cuivre, du placage et de l'isolation
Un bon peigne de raccordement pour disjoncteur (MCB) n'est pas seulement une bande de cuivre. La qualité des matériaux et du processus affecte l'échauffement, l'ajustement mécanique, la résistance à la corrosion et la stabilité du contact à long terme.
| Point de qualité | Ce qu'il faut rechercher |
|---|---|
| Matériau en cuivre | Cuivre à haute conductivité avec section transversale stable |
| Placage | Surface de contact étamée là où une résistance à la corrosion est nécessaire |
| Qualité des bords | Dents et bords de coupe lisses et sans bavures |
| Géométrie des dents | Dimensions constantes des broches ou des fourches |
| Isolation | Isolation uniforme sans fissures, vides ou jeu |
| Marquage | Identification claire de la phase/du courant/de la tension ou du produit, le cas échéant |
| Accessoires | Embouts, capots et connecteurs disponibles pour le système |
Pour l'approvisionnement, demandez les fiches techniques, les plans dimensionnels, les calibres de courant, les tensions nominales et les informations sur les séries de disjoncteurs modulaires (MCB) compatibles.
Connecteurs de peignes d'alimentation et barres de pontage pour MCB
Certaines installations nécessitent un connecteur de peigne ou une barre de pontage pour alimenter le peigne à partir d'un câble d'arrivée, d'un interrupteur principal, d'un sectionneur, d'un interrupteur différentiel (RCCB) ou d'un disjoncteur en amont.
Vérifications courantes des connecteurs :
- Calibre de courant du connecteur.
- Plage de section des câbles.
- Compatibilité des bornes.
- Si le connecteur est conçu pour des peignes à dents (pin) ou à fourches (fork).
- Si des capots isolants sont disponibles.
- Si le connecteur s'adapte à la disposition du tableau sans plier le jeu de barres.
Un connecteur n'est pas qu'un simple accessoire. Il fait partie intégrante du chemin de courant. Un connecteur défaillant peut devenir le point le plus chaud du tableau de distribution.
Compatibilité de la marque et de la série
Les jeux de barres pour disjoncteurs modulaires (MCB) ne sont pas universels, même lorsque la face avant du disjoncteur semble similaire. Les dimensions des produits CEI et les largeurs modulaires aident à normaliser la disposition des tableaux, mais ne garantissent pas que chaque dent du jeu de barres s'adaptera correctement à chaque borne de MCB.
La compatibilité dépend de :
- La hauteur de la borne.
- La profondeur de la borne.
- Épaisseur de la broche ou largeur de la fourche.
- Forme de la borne.
- Pas des dents.
- Jeu du capot isolant.
- Série d'appareils et système d'accessoires.
La règle d'approvisionnement la plus sûre consiste à faire correspondre le peigne de raccordement à la série de disjoncteurs (MCB) et au système de coffret exacts dans la mesure du possible. Si un distributeur ou un tableautier doit mélanger les marques, utilisez les informations de compatibilité documentées, vérifiez la géométrie physique des bornes et contrôlez la qualité du contact avant de mettre le tableau sous tension. “ Ça rentre dans le trou ” n'est pas équivalent à un contact à faible résistance vérifié.
Erreurs de connexion et d'installation des peignes de raccordement pour MCB
Erreur 1 : Mélanger des marques ou des séries de MCB incompatibles
Les disjoncteurs modulaires (MCB) ayant une apparence similaire en façade peuvent présenter une géométrie de bornes différente. Vérifiez toujours la compatibilité des peignes d'alimentation pour la série exacte, et pas seulement pour la marque.
Erreur 2 : Utilisation d'un peigne à dents (pin) là où un peigne à fourche est requis.
Les peignes à dents et à fourche ne sont pas interchangeables. Si la surface de contact est inadaptée, la borne risque d'être mal serrée et de surchauffer.
Erreur 3 : Laisser des dents inutilisées exposées.
Les dents sous tension inutilisées doivent être protégées conformément à la conception du système de jeu de barres. Utilisez des caches, des embouts de protection ou coupez à la longueur appropriée.
Erreur 4 : Couper le peigne d'alimentation sans finition de l'extrémité.
Après la coupe, ébavurez et protégez l'extrémité coupée avec l'embout approprié. Une coupe brute peut endommager l'isolation ou laisser du cuivre exposé.
Erreur 5 : Couple de serrage des bornes incorrect.
Des vis de borne desserrées augmentent la résistance de contact. Un serrage excessif peut endommager la borne du disjoncteur, le serre-fil ou la dent du peigne de raccordement. Respectez la valeur de couple de serrage préconisée par le fabricant du disjoncteur.
Erreur 6 : Alimentation par un point faible
Un connecteur d'arrivée sous-dimensionné ou une position d'alimentation inadaptée peut provoquer un échauffement, même si le peigne de raccordement est correctement dimensionné.
Erreur 7 : Ignorer la chaleur à l'intérieur du coffret
Les disjoncteurs, disjoncteurs différentiels, contacteurs et parafoudres génèrent tous de la chaleur. Un peigne de raccordement adapté à l'air libre peut nécessiter un déclassement à l'intérieur d'un coffret étanche et encombré.
Erreur 8 : Supposer qu'un pas de 18 mm garantit la compatibilité
Le pas est nécessaire, mais il n'est pas suffisant. Deux appareils peuvent partager un espacement de module similaire tout en utilisant des profondeurs de bornes, des formes de serrage ou des profils de dents de peigne différents.
Liste de contrôle d'installation avant la mise sous tension
| Vérifier | Question de conformité (Pass/Fail) |
|---|---|
| Gamme de disjoncteurs modulaires (MCB) | Ce peigne d'alimentation est-il homologué ou adapté à cette gamme précise de disjoncteurs ? |
| Type de connexion | Le type de dent (broche/fourche/connecteur) correspond-il à la conception des bornes ? |
| Disposition des phases | La séquence monophasée ou triphasée est-elle correcte ? |
| Pas | Les dents s'alignent-elles naturellement avec les bornes du disjoncteur ? |
| Note actuelle | Le calibre du peigne et du connecteur est-il adapté au courant de conception ? |
| Arrivée d'alimentation | Le point d'alimentation et le connecteur sont-ils correctement dimensionnés ? |
| Isolation | Embouts de fermeture et caches-dents inutilisés installés ? |
| Couple | Vis de bornes serrées selon les spécifications du fabricant ? |
| Chaleur | Température de l'enveloppe et regroupement pris en compte ? |
| Documentation | Fiche technique et schéma du tableau mis à jour ? |
Peigne de raccordement pour disjoncteur modulaire (MCB) vs jeu de barres pour disjoncteur général
Un peigne de raccordement pour MCB est généralement un peigne compact pour disjoncteurs modulaires. Un jeu de barres pour disjoncteur général peut désigner des barres de cuivre plus larges, des jeux de barres de tableau de distribution, des systèmes de jeux de barres pour disjoncteurs boîtiers (MCCB) ou des jeux de barres pour tableaux électriques.
| Terme | Signifie généralement | Portée |
|---|---|---|
| Barre omnibus de disjoncteur | Peigne de raccordement pour disjoncteurs modulaires | Tableaux de distribution modulaires |
| Peigne de raccordement | Peigne de raccordement à dents ou à fourches | Rangées pour disjoncteurs modulaires (MCB) et appareils modulaires |
| Peigne d'alimentation pour disjoncteurs modulaires (MCB) | Peigne d'alimentation spécifique pour disjoncteurs modulaires (MCB) sélectionné selon le pas et le type de borne | Tableaux de distribution pour disjoncteurs modulaires (MCB) |
| pont de liaison pour disjoncteur | Pontage ou peigne d'alimentation pour plusieurs disjoncteurs modulaires (MCB) | Petits tableaux et coffrets électriques |
| Connecteur de peigne pour disjoncteur modulaire | Accessoire pour l'alimentation ou le raccordement de peignes | Entrée et transitions de peignes |
| Jeu de barres pour disjoncteur | Système de peignes élargi pour disjoncteurs | Disjoncteur modulaire (MCB), disjoncteur boîtier moulé (MCCB), tableau de distribution, tableau électrique |
| Connexion de peigne pour disjoncteur boîtier moulé (MCCB) | Options de connexion de plus grande capacité pour disjoncteurs boîtier moulé | Ensembles de tableaux à courant élevé |
Pour une explication plus détaillée, consultez le guide VIOX sur barres de disjoncteur.
FAQ
Qu'est-ce qu'un peigne de raccordement MCB ?
Un peigne de raccordement pour disjoncteur modulaire est une barre omnibus en cuivre utilisée pour distribuer l'alimentation à plusieurs disjoncteurs miniatures dans un tableau de distribution. Il remplace plusieurs fils de pontage par une barre conductrice préfabriquée.
Qu'est-ce qu'un peigne de raccordement ?
Un peigne de raccordement est une barre omnibus en forme de dents avec des broches ou des fourches répétées disposées comme un peigne. Dans les tableaux de distribution, un peigne alimente plusieurs disjoncteurs sur une même rangée et est sélectionné en fonction du type de dent, du pas, de la configuration des pôles, de l'intensité nominale et de la compatibilité.

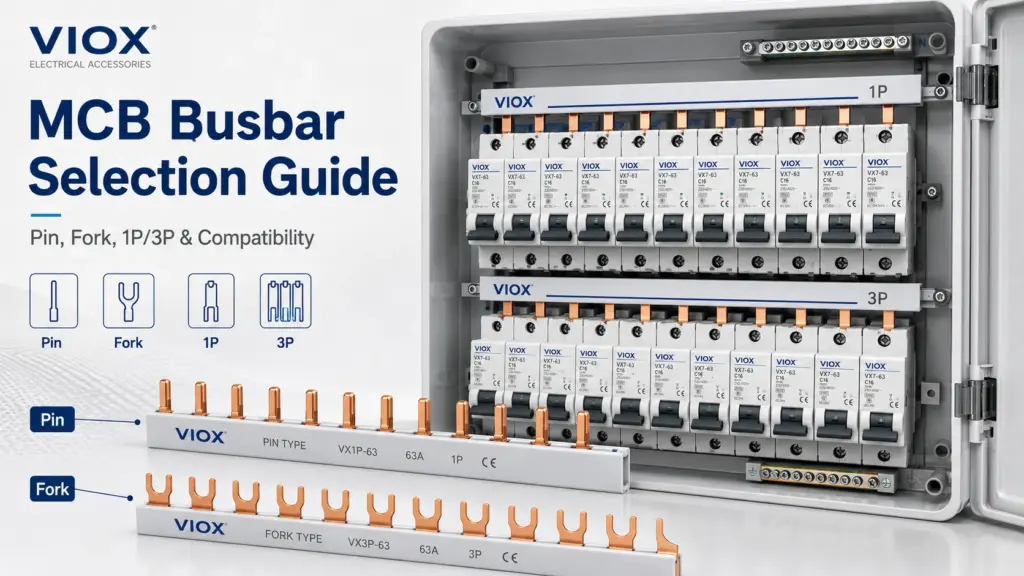

Quelle est la différence entre un peigne à broches et un peigne à fourches pour disjoncteur ?
Un peigne à broches insère des broches droites dans les bornes compatibles des disjoncteurs. Un peigne à fourches utilise des dents en forme de fourche qui sont serrées par des bornes à vis compatibles. Le type approprié dépend de la conception de la borne du disjoncteur.
Puis-je couper un peigne de raccordement à la longueur souhaitée ?
De nombreux peignes de raccordement peuvent être coupés à la longueur souhaitée, mais l'extrémité coupée doit être ébavurée et protégée par l'embout ou le capuchon isolant approprié. Suivez les instructions du fabricant du peigne.
Qu'est-ce qu'un peigne de raccordement pour disjoncteurs modulaires (MCB) triphasé ?
Un peigne de raccordement triphasé distribue les phases L1, L2 et L3 sur une rangée de disjoncteurs selon une séquence de phases répétée. Il doit correspondre à la disposition des disjoncteurs et à l'agencement des phases dans le tableau électrique.
Puis-je utiliser n'importe quel peigne de raccordement avec n'importe quel disjoncteur modulaire ?
Non. Le peigne de raccordement doit correspondre à la géométrie des bornes, au pas, à la disposition des pôles, au courant nominal, à la tension nominale et aux instructions d'installation du disjoncteur. Des disjoncteurs d'apparence similaire peuvent ne pas accepter le même peigne.
Les peignes de raccordement pour disjoncteurs sont-ils interchangeables entre les marques ?
Pas automatiquement. La compatibilité des peignes de raccordement est généralement spécifique à une gamme. Même si le pas semble identique, la hauteur des bornes, la profondeur de serrage, l'épaisseur des broches, la largeur des fourches et les distances d'isolement peuvent différer. Utilisez le système de peigne correspondant ou les informations de compatibilité documentées.
Quel courant nominal dois-je choisir pour un peigne de raccordement ?
Basez-vous sur l'alimentation amont, le calibre de l'interrupteur principal, la charge continue prévue, le coefficient de diversité, la température de l'enveloppe, la position d'alimentation et les spécifications du fabricant. Les calibres courants sont 63A, 80A, 100A et 125A, mais le choix correct doit être vérifié par rapport à la fiche technique du peigne et à la conception de l'assemblage du tableau.
Le pas de 18 mm est-il le standard pour les peignes de raccordement de disjoncteurs modulaires (MCB) ?
De nombreux systèmes de disjoncteurs modulaires utilisent un espacement de 18 mm, mais cela ne garantit pas une compatibilité universelle. Vérifiez toujours la série exacte du disjoncteur et le dessin dimensionnel du peigne, surtout lors du mélange de disjoncteurs, de disjoncteurs différentiels (RCBO), d'appareils 1P+N ou d'accessoires.
Quelle est la différence entre les peignes de raccordement 3P+N et 4P pour disjoncteurs ?
Les deux peuvent impliquer trois phases et un conducteur neutre, mais la disposition des appareils et la fonction du neutre peuvent différer. Un peigne 3P+N n'est pas automatiquement interchangeable avec un peigne 4P. Vérifiez la série du produit, la position du neutre et la configuration de commutation ou de protection requise.
Quelles sont les causes de surchauffe des peignes de raccordement pour disjoncteurs ?
Les causes courantes incluent des bornes desserrées, un type de dent (broche/fourche) inadapté, une surface de contact insuffisante, un peigne sous-dimensionné, un connecteur inapproprié, une surcharge du circuit, une température élevée dans l'enveloppe, l'absence de déclassement ou la corrosion au point de contact.
Le cuivre est-il meilleur que l'aluminium pour les peignes de raccordement de disjoncteurs ?
Le cuivre est plus courant pour les peignes de raccordement compacts en raison de sa conductivité élevée et de sa taille réduite. L'aluminium peut être utilisé dans certains systèmes de jeux de barres, mais il nécessite un dimensionnement, un placage et une conception de connexion appropriés.
Qu'est-ce qu'un connecteur de peigne de raccordement pour disjoncteur (MCB) ?
Un connecteur de peigne de raccordement pour MCB est un accessoire utilisé pour relier les conducteurs d'alimentation, les interrupteurs principaux ou d'autres dispositifs au peigne. Il doit être dimensionné pour le courant nominal et compatible avec le profil du peigne.
Recommandation finale
Sélectionnez un peigne de raccordement pour MCB en privilégiant d'abord la compatibilité, puis le courant nominal, et enfin la qualité d'installation. Le peigne doit correspondre physiquement à la borne du MCB, s'aligner avec le pas et la disposition des pôles, supporter le courant requis, résister à l'environnement du tableau et rester correctement isolé après la découpe ou l'installation.
Pour l'approvisionnement, comparez les produits VIOX Barre omnibus de disjoncteur et les options VIOX, MCB puis confirmez la série exacte du dispositif, le type de borne, le pas, le courant nominal et les accessoires avant de passer commande.
