یک شینه MCB, ، که اغلب به آن شینه شانهای, گفته میشود، یک رابط مسی از نوع شانهای است که برای توزیع برق بین چندین کلید مینیاتوری (MCB) در تابلو برق استفاده میشود. به جای سیمکشی حلقوی بین تکتک کلیدها، شینه اتصالی تمیزتر، سریعتر و یکنواختتر را در طول یک ردیف از تجهیزات فراهم میکند.
شینه MCB مناسب بر اساس موارد زیر انتخاب میشود: نوع اتصال، آرایش فاز، پیکربندی قطبها، گام (فاصله)، جریان نامی، ولتاژ نامی، عایقبندی، کیفیت مس و سازگاری با ترمینالهای MCB. رایجترین خرابیهای نصب ناشی از استفاده از نوع پین/چنگالی اشتباه، فشار آوردن برای جایگذاری شینه در ترمینالهای ناسازگار، برش بدون استفاده از درپوش انتهایی، یا نادیده گرفتن افزایش دما در داخل تابلوهای شلوغ است.
برای ارزیابی محصول، به VIOX مراجعه کنید شینه MCB گزینهها و VIOX قطع کننده مدار مینیاتوری محصولات.
پاسخ سریع: چگونه یک شینه MCB یا شینه شانهای انتخاب کنیم؟
برای انتخاب شینه MCB یا شینه شانهای، این ترتیب را دنبال کنید:
- نوع ترمینال MCB را تایید کنید: سازگار با پین، سازگار با چنگالی، یا طراحی ترمینال خاص.
- چیدمان سیستم را مطابقت دهید: تکفاز، سهفاز، 1P+N، 3P+N، 2P، 3P یا 4P.
- فاصله قطبها و گام (Pitch) را تایید کنید که معمولاً بر اساس عرض ماژولار MCB است.
- جریان نامی را برابر یا بیشتر از جریان طراحی، پس از در نظر گرفتن دمای محفظه و گروهبندی، انتخاب کنید.
- ولتاژ نامی، درجه عایقبندی و الزامات تحمل اتصال کوتاه را بررسی کنید.
- سطح مقطع مسی، آبکاری، کیفیت عایق، درپوشهای انتهایی و پوششهای محافظ را تایید کنید.
- فقط مطابق با دستورالعملهای سازنده کلید مینیاتوری (MCB) و شینهها، از جمله گشتاور ترمینالها، نصب کنید.
اگر شینه به راحتی در ترمینال MCB قرار نمیگیرد، آن را خم نکنید، نسایید، برش ندهید و با فشار وارد نکنید. هندسه اتصال نادرست باعث ایجاد مقاومت تماسی بالا، افزایش دما و احتمال ایجاد قوس الکتریکی میشود.
چکلیست انتخاب شینه MCB
| مورد بررسی | چه چیزی را تایید کنیم | چرا مهم است؟ |
|---|---|---|
| نوع اتصال | شینه پینی، چنگالی یا کانکتور مخصوص شینه | تعیینکننده سازگاری فیزیکی با ترمینالهای MCB |
| چیدمان فاز | تکفاز، دوفاز، سهفاز، چهارپل، تکفاز با نول، سهفاز با نول | جلوگیری از توالی فاز اشتباه و تغذیه نادرست پلها |
| تعداد قطب، گام و جهت ورود سیم را تعیین کنید | فاصله دندانهها با عرض ماژول کلید مینیاتوری (MCB) مطابقت دارد | عدم تراز بودن باعث جایگذاری ناایمن یا اتصال سست میشود |
| رتبه فعلی | جریان نامی متناسب با طراحی تابلو و ضرایب کاهش توان (Derating) است | از گرم شدن بیش از حد تحت بار مداوم جلوگیری میکند |
| ولتاژ نامی | مناسب برای ولتاژ سیستم و سطح عایقی | از تنش عایقی و مشکلات مربوط به فواصل هوایی جلوگیری میکند |
| سطح مقطع مسی | سطح مقطع کافی هادی و هندسه پایدار | کاهش مقاومت و افزایش دما |
| آبکاری | آبکاری قلع یا پوشش تماسی مناسب در صورت نیاز | بهبود پایداری اتصال و مقاومت در برابر خوردگی |
| عایق | بدنه عایق ضد حریق و طراحی ایمن در برابر تماس انگشت | خطر تماس تصادفی را کاهش میدهد |
| محافظت انتهایی | درپوشها یا کاورهای انتهایی پس از برش | جلوگیری از تماس با مس برقدار (لخت). |
| گشتاور ترمینال کلید مینیاتوری (MCB) | پیروی از مقدار تعیینشده توسط سازنده کلید مینیاتوری (MCB) | جلوگیری از اتصال سست یا آسیب به ترمینال |
شینه MCB چیست؟
شینه MCB که با نامهای دیگری نیز شناخته میشود، شینه MCB, لینک شینه MCB, شینه شانهای, شینه شانهای برای MCB، یا شینه کلید مینیاتوری, ، یک نوار رسانای پیشساخته است که برای تغذیه چندین MCB از یک نقطه منبع استفاده میشود.
در یک تابلوی توزیع معمولی، این شینه میتواند موارد زیر را متصل کند:
- یک کلید اصلی به یک ردیف از کلیدهای مینیاتوری خروجی.
- یک منبع تغذیه تکفاز به چندین کلید مینیاتوری تکپل.
- یک منبع تغذیه سهفاز به چندین مدار خروجی سهپل یا تکپل به صورت توالی فاز.
- یک آرایش 1P+N یا 3P+N که در آن توزیع نول در طراحی شینه ادغام شده است.
هدف تنها مرتبسازی سیمکشی نیست. انتخاب صحیح شینه کلید مینیاتوری میتواند زمان نصب را کاهش دهد، تکرارپذیری را بهبود بخشد، خطاهای سیمکشی را کم کند و بازرسی تابلو را آسانتر نماید.
در عمل، چهار تصمیم، اکثر انتخابهای شینه کلید مینیاتوری را تعیین میکنند: نوع اتصال, پیکربندی فاز, رتبه فعلی، و سازگاری سری. اگر هر یک از این موارد اشتباه باشد، خرابی اغلب به صورت حرارتی است تا آنی. کلید مینیاتوری ممکن است همچنان برقدار شود، اما یک اتصال ضعیف میتواند به آرامی باعث تغییر رنگ عایق، افزایش مقاومت کنتاکت و آسیب به تابلو توزیع تحت بار مداوم شود.

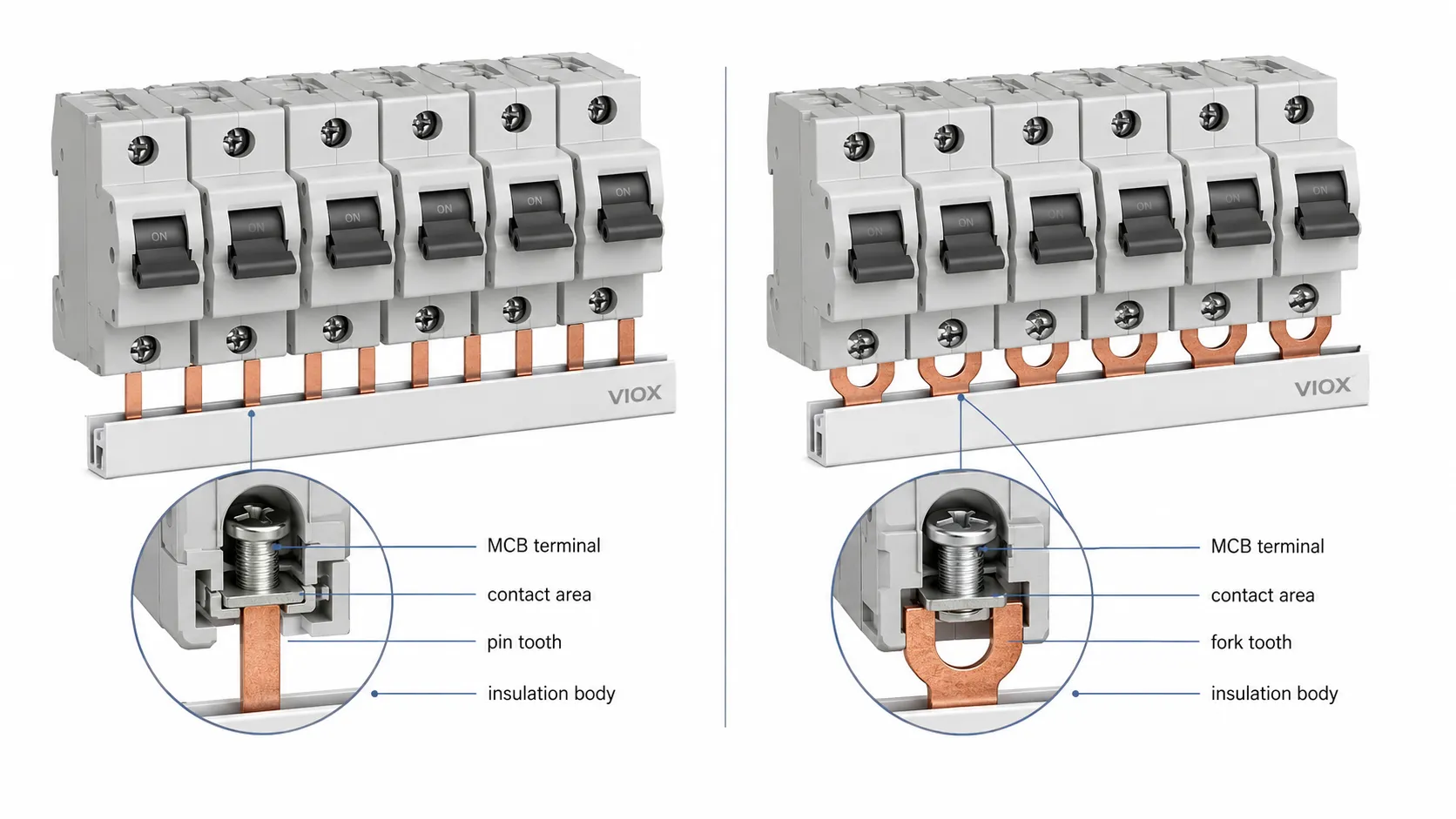

شینه مینیاتوری نوع پین در مقابل نوع چنگالی
اولین سوال برای انتخاب ساده است: آیا کلید مینیاتوری شینه پین را میپذیرد یا شینه چنگالی؟
| نوع | نحوه اتصال | بهترین برای | ریسک اصلی |
|---|---|---|---|
| شینه نوع پین | پینهای مستقیم در ترمینالهای کلید مینیاتوری (MCB) سازگار وارد میشوند | کلیدهای مینیاتوری با ترمینالهای طراحیشده برای پذیرش پینهای شینهکشی (Busbar) | اندازه نامناسب پین یا عمق ناکافی ترمینال منجر به اتصال ضعیف میشود |
| شینه نوع چنگالی | دندانههای چنگالی در ناحیه کلمپ پیچی سازگار قرار میگیرند | کلیدهای مینیاتوری با ترمینالهای کلمپ پیچی طراحیشده برای شینههای چنگالی | عدم مهار کامل چنگال توسط کلمپ که منجر به ایجاد حرارت میشود |
| رابط/اتصالدهنده شینه (Busbar) | اتصال شین به کابل ورودی یا دستگاه اصلی | تغذیه شین از طریق کابل، کلید یا کلید اصلی | عدم تطابق درجهبندی کانکتور یا ترمینال |
زمانی از شین MCB نوع پین استفاده کنید که:
- ترمینال MCB برای ورود مستقیم پین شین طراحی شده باشد.
- پروفیل پین با دهانه ترمینال مطابقت داشته باشد.
- دیتاشیت سری MCB سازگاری با شین نوع پین را نشان دهد.
- نیاز به اتصال شین شانهای فشرده در سراسر MCBهای ماژولار داشته باشید.
نکته مهم: شینه پیندار (Pin Busbar) لزوماً به معنای اتصال “فشاری و بدون نیاز به گشتاور” نیست. بسیاری از کلیدهای مینیاتوری (MCB) همچنان از ترمینالهای پیچی یا قفسی برای محکم کردن پین وارد شده استفاده میکنند. همیشه به جای فرض اینکه پین تنها با فشار فنر نگه داشته میشود، از دستورالعمل گشتاور سفتکاری سازنده MCB پیروی کنید.
زمانی از شینه چنگالی (Fork Busbar) برای MCB استفاده کنید که:
- ترمینال MCB دارای گیره پیچی سازگار با دندانههای چنگالی باشد.
- چنگک بهطور کامل توسط گیره ترمینال مهار شود.
- شینه در زیر سر پیچ لق نزند.
- دیتاشیت یا راهنمای نصب MCB، استفاده از شینه چنگالی را تأیید کند.
برای مقایسه دقیقتر، از راهنمای مرتبط VIOX استفاده کنید: شینه از نوع پین در مقابل شینه از نوع چنگالی.
شینه MCB تکفاز در مقابل سهفاز
شینههای MCB باید با سیستم توزیع برق مطابقت داشته باشند.
| چیدمان شینهها | کاربرد معمول | چه چیزی را بررسی کنید |
|---|---|---|
| شینه تکفاز | توزیع تکفاز برای کلیدهای مینیاتوری تکپل | فاصله دندانهها، جریان نامی، درپوشهای انتهایی |
| شینه دوفاز | آرایشهای خاص دوفاز یا دوپل | نوع سیستم محلی و سازگاری تجهیزات |
| شینهکشی سهفاز | توالی L1-L2-L3 در کلیدهای اتوماتیک | توالی فاز، فاصله قطبها، چیدمان تابلو |
| شینهکشی چهارپل | اتصال تجهیزات چهارپل یا توزیع چندپل | تراز ترمینالها و آرایش نول/فاز |
| شینه تکفاز به همراه نول (1P+N) | مدارهای تکفاز با قطع نول یا توزیع | سازگاری MCB/RCBO و موقعیت نول |
| شین ۳ فاز به همراه نول (3P+N) | سیستمهای سهفاز به همراه نول | توالی صحیح دندانههای فاز و نول |
قانون کلیدی این است که توالی فاز شین باید با تجهیزات نصبشده مطابقت داشته باشد. شینِ کلید مینیاتوری (MCB) سه فاز، صرفاً یک “شین بلندتر” نیست. دندانههای آن بهگونهای چیده شدهاند که L1، L2 و L3 را در یک توالی تکرارشونده توزیع کنند. نصب آن با چیدمان اشتباه تجهیزات میتواند منجر به تغذیه قطب نادرست یا باقی ماندن دندانههای برقدارِ بدون استفاده و در معرض خطر شود.
مقایسه 3P+N با 4P: چیدمان نول را دستکم نگیرید
اصطلاحات مربوط به شینهای سهفاز میتواند گیجکننده باشد، زیرا بازارها و تولیدکنندگان مختلف از نامهای متفاوتی استفاده میکنند. پرسش مهندسی مهم این است که آیا نول فقط توزیع میشود، قطع و وصل میشود، یا بهعنوان بخشی از چیدمان تجهیزات ۴ پل، بهطور کامل حفاظت میشود.
| چیدمان | معنای معمول آن چیست | ریسک انتخاب |
|---|---|---|
| 3P | فقط L1، L2، L3 | عدم وجود مسیر نول در شین |
| 3P+N | توزیع سه فاز به همراه نول یا موقعیت نول یکپارچه | چیدمان نول باید با سری تجهیزات مطابقت داشته باشد |
| 4P | چیدمان تجهیزات چهار پل، اغلب شامل سه فاز به همراه یک پل نول | نیازمند هندسه صحیح تجهیزات و شینهها (باسبار) |
| ۱P+N | تجهیزات فشرده تکفاز به همراه نول | فاصله دندانهها و موقعیت نول ممکن است با فیوزهای مینیاتوری (MCB) تکپل استاندارد متفاوت باشد |
فرض نکنید که یک شینه 3P+N میتواند جایگزین یک شینه 4P شود، یا اینکه یک شینه 3P استاندارد میتواند با تجهیزات 1P+N یا 3P+N استفاده شود. موقعیت نول، عرض پل و هندسه ترمینال تجهیزات باید از روی سری دقیق محصول بررسی و تایید شود.

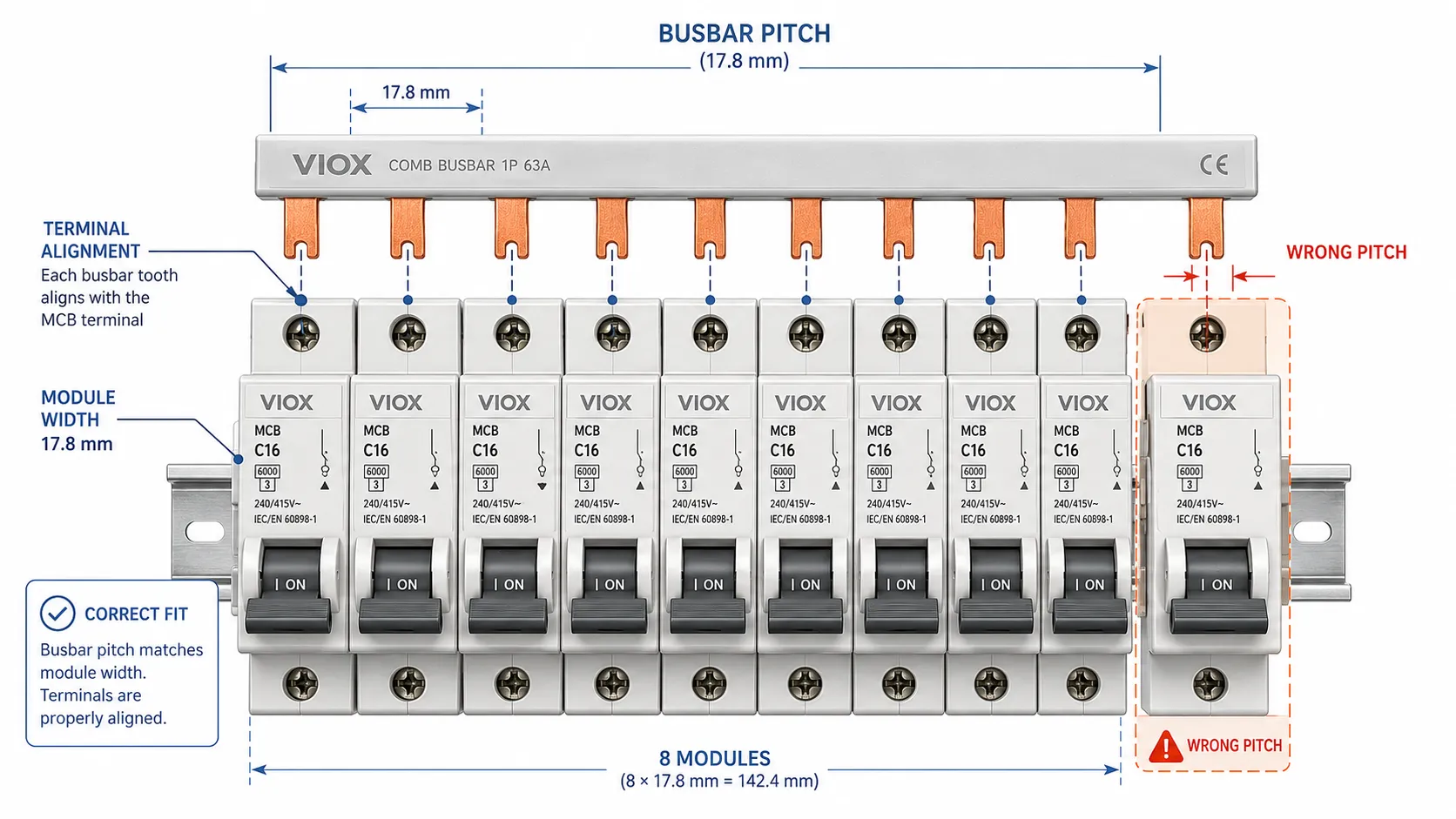

گام شینه (باسبار) و عرض ماژول فیوز مینیاتوری (MCB)
گام، فاصله مرکز به مرکز بین دندانههای مجاور شینه است. این مقدار باید با فاصله ترمینالهای MCB مطابقت داشته باشد.
بسیاری از سیستمهای ماژولار MCB از عرض ماژول ۱۸ میلیمتری استفاده میکنند، در حالی که برخی خانوادههای محصولات و لوازم جانبی ممکن است از فواصل یا موقعیتهای ترمینال متفاوتی استفاده کنند. نباید فرض کرد که همه تجهیزات از برندهای مختلف دارای هندسه شینه یکسانی هستند. RCBOها، تجهیزات 1P+N، کلیدهای فشرده و تجهیزاتی که دارای ماژولهای کمکی هستند ممکن است از فواصل یا موقعیتهای ترمینال متفاوتی استفاده کنند.
خطاهای گام در طول یک ردیف انباشته میشوند. یک عدم تراز کوچک در هر موقعیت کلید میتواند تا انتهای یک تابلوی ۱۲ ماژولی به یک عدم تطابق قابل مشاهده تبدیل شود. به همین دلیل است که شینه ممکن است در چند کلید اول مناسب به نظر برسد اما قرار دادن آن در کل ردیف دشوار یا ناایمن باشد.
بررسی کنید:
- عرض ماژول MCB.
- گام دندانه شینه.
- موقعیت ترمینال.
- اینکه آیا ردیف تجهیزات شامل ترکیبی از MCBها، RCCBها، RCBOها، تجهیزات حفاظت در برابر نوسانات برق (SPD) یا کلیدهای ایزولاتور است یا خیر.
- آیا فضاهای خالی یا ماژولهای کمکی، توالی شینهها (Busbar) را قطع میکنند یا خیر.
اگر دندانههای شینه به طور طبیعی با ترمینالها همتراز نمیشوند، راه حل صحیح اعمال فشار نیست. از سری شینه، آداپتور، کانکتور یا چیدمان تابلوی مناسب استفاده کنید.
جریان نامی و افزایش دما
جریان نامی شینه MCB باید متناسب با طراحی واقعی تابلو باشد. انتخاب را تنها بر اساس مجموع جریان نامی کلیدهای پاییندست انجام ندهید. در بسیاری از تابلوها، تمام مدارهای خروجی به طور همزمان با بار کامل کار نمیکنند، اما فیدر اصلی، موقعیت تغذیه شینه، دمای محفظه و گروهبندی همچنان اهمیت دارند.
جریانهای نامی رایج شینههای شانهای MCB عبارتند از: 63 آمپر، 80 آمپر، 100 آمپر و 125 آمپر, که بسته به سری محصول، سطح مقطع مس، سیستم عایقبندی و شرایط نصب متفاوت است. این مقادیر برچسبهای قابل جایگزینی نیستند. یک تابلوی مسکونی فشرده، یک تابلوی روشنایی تجاری و یک تابلوی کنترل با چگالی بالا همگی میتوانند از شینههای MCB استفاده کنند، اما حاشیه حرارتی آنها بسیار متفاوت است.
عوامل موثر بر جریان قابل استفاده
| عامل | اثر |
|---|---|
| سطح مقطع شینه | سطح مقطع بزرگتر هادی بهطور کلی باعث کاهش مقاومت و افزایش دما میشود |
| کیفیت مس | مس با رسانایی بالاتر، تلفات را کاهش میدهد |
| سطح تماس | تماس ضعیف باعث افزایش گرمای موضعی میشود، حتی اگر جریان نامی شینه کافی به نظر برسد |
| محل تغذیه (ورودی) | تغذیه از انتها، جریان را در بخش اول متمرکز میکند؛ تغذیه از مرکز میتواند جریان را تقسیم کند |
| دمای محفظه | دمای داخلی بالاتر، حاشیه حرارتی را کاهش میدهد |
| گروهبندی تجهیزات | قرارگیری تعداد زیادی کلید مینیاتوری (MCB) در کنار یکدیگر، گرمای موضعی را افزایش میدهد |
| تهویه | تهویه نامناسب باعث افزایش دمای کاری میشود |
| تنوع بار | بار همزمان واقعی بر جریان مداوم تأثیر میگذارد |
از رتبهبندی سازنده شینهها و الزامات طراحی تابلو برق استفاده کنید. برای مجموعههای فشار ضعیف، تأییدیههای استاندارد IEC 61439 و ملاحظات افزایش دما اغلب در سطح مجموعه اهمیت دارند، بهویژه زمانی که تابلو برای مصارف تجاری یا صنعتی ساخته شده باشد.
چرا “مجموع جریان کلیدها” میتواند گمراهکننده باشد
جمع زدن جریان نامی تمام کلیدهای مینیاتوری (MCB) پاییندست، تصویری بیش از حد ساده ارائه میدهد. تابلویی با ده کلید ۱۶ آمپر لزوماً به معنای تحمل جریان مداوم ۱۶۰ آمپر نیست، اما شینهها (Busbars) را نیز نمیتوان صرفاً بر اساس “مصرف عادی” مورد انتظار انتخاب کرد. طراحی واقعی باید حفاظت بالادست، جریان نامی کلید اصلی، ضریب همزمانی بار، بار مداوم، دمای محفظه و محل تغذیه شینهها را در نظر بگیرد.
برای تابلوهای توزیع استاندارد موجود در کاتالوگ، از پیکربندی اعلامشده توسط سازنده تابلو و شینهها پیروی کنید. برای مجموعههای سفارشی، به جای تکیه بر یک ضریب اطمینان کلی، افزایش دما و مقاومت در برابر اتصال کوتاه را در سطح کل مجموعه تأیید کنید.
تغذیه از انتها در مقابل تغذیه از مرکز
محل ورود منبع تغذیه به شینه کلیدهای مینیاتوری، بر توزیع حرارت تأثیر میگذارد.
| روش تغذیه | نحوه جریان یافتن جریان الکتریکی | نکته کاربردی |
|---|---|---|
| تغذیه از انتها | جریان از یک سمت وارد شده و از بخشهای اولین شین عبور میکند | ساده و رایج، اما بخش اول جریان بیشتری را تحمل میکند |
| تغذیه از مرکز | جریان از نزدیکی مرکز وارد شده و به سمت چپ و راست تقسیم میشود | در صورت پشتیبانی چیدمان، میتواند تنش جریانی روی هر بخش را کاهش دهد |
| نقاط تغذیه چندگانه | مورد استفاده در مجموعههای مهندسیشده خاص | باید از دستورالعملهای سازنده و طراحی تابلو پیروی شود |
نقاط تغذیه اضافی را به صورت خودسرانه اضافه نکنید. در صورت عدم طراحی صحیح، تغذیههای چندگانه میتوانند مسیرهای جریان غیرمنتظرهای ایجاد کنند.
ولتاژ نامی، عایقبندی و ایمنی در برابر تماس انگشت
مجموعه شینهها (Busbar) باید با ولتاژ سیستم و الزامات عایقبندی مطابقت داشته باشد. برای شینههای شانهای MCB، هادی مسی معمولاً به جز در قسمت دندانهها عایقبندی شده است. پس از برش شینه به طول مورد نظر، انتهای برشخورده باید با درپوش یا پوشش مناسب محافظت شود.
بررسی کنید:
- ولتاژ کاری نامی.
- ولتاژ عایقبندی در صورت مشخص شدن.
- طراحی ایمن در برابر تماس انگشت (Finger-safe).
- مناسب بودن فواصل خزشی و فواصل هوایی.
- درپوشهای انتهایی پس از برش.
- درپوش برای دندانههای استفادهنشده.
- کیفیت مواد عایق و عملکرد ضد حریق.
انتهای برشخورده مس در شینه برقدار را بدون محافظ رها نکنید. این یکی از سادهترین اشتباهات نصب برای تشخیص و یکی از آسانترین موارد برای پیشگیری است.

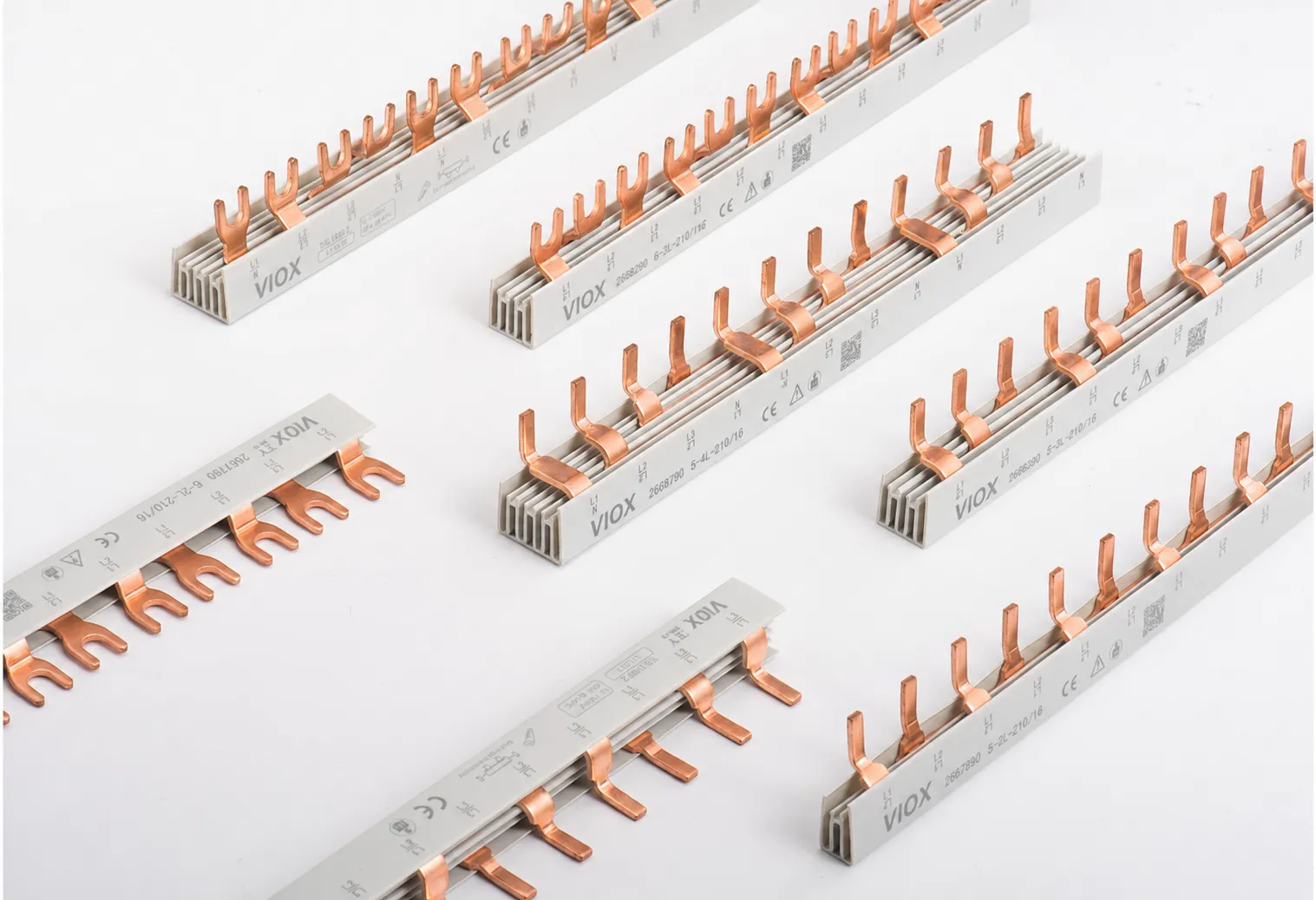

کیفیت مس، آبکاری و عایق
یک شینه MCB خوب فقط یک نوار مسی نیست. کیفیت مواد و فرآیند ساخت بر افزایش دما، انطباق مکانیکی، مقاومت در برابر خوردگی و پایداری اتصال در بلندمدت تأثیر میگذارد.
| نکته کیفی | چه چیزی را باید جستجو کرد؟ |
|---|---|
| جنس مس | مس با رسانایی بالا و سطح مقطع پایدار |
| آبکاری | سطح تماس با روکش قلع در مواردی که مقاومت در برابر خوردگی مورد نیاز است |
| کیفیت لبهها | دندانهها و لبههای برشخورده صاف و بدون پلیسه |
| هندسه دندانهها | ابعاد یکنواخت پین یا چنگالی |
| عایق | عایقبندی یکدست و بدون ترک، حفره یا لقی |
| علامت گذاری | شناسایی واضح فاز/جریان/ولتاژ یا مشخصات محصول در موارد مربوطه |
| لوازم جانبی | درپوشها، کاورها و کانکتورهای موجود برای سیستم |
برای تامین کالا، درخواست دیتاشیت، نقشههای ابعادی، جریان نامی، ولتاژ نامی و اطلاعات سریهای MCB سازگار را داشته باشید.
کانکتورهای شینهای MCB و لینکبارها
برخی از تاسیسات برای تغذیه شینه از کابل ورودی، کلید اصلی، ایزولاتور، RCCB یا بریکر بالادست، به کانکتور شینهای MCB یا لینکبار نیاز دارند.
بررسیهای رایج کانکتور:
- جریان نامی کانکتور.
- محدوده سایز سیم.
- سازگاری ترمینال.
- اینکه آیا کانکتور برای شینههای پین (Pin) طراحی شده است یا چنگالی (Fork).
- آیا درپوشهای عایق موجود هستند یا خیر.
- آیا کانکتور بدون نیاز به خم کردن شینه (Busbar)، با چیدمان تابلو مطابقت دارد یا خیر.
کانکتور تنها یک قطعه جانبی نیست، بلکه بخشی از مسیر جریان است. یک کانکتور ضعیف میتواند به داغترین نقطه در تابلو توزیع تبدیل شود.
سازگاری برند و سری محصول
شینههای MCB جهانی نیستند، حتی اگر نمای جلوی کلیدها مشابه به نظر برسد. ابعاد محصولات مطابق با استاندارد IEC و عرض ماژولار به استانداردسازی چیدمان تابلو کمک میکنند، اما تضمین نمیکنند که هر دندانه شینه بهدرستی در ترمینال هر MCB قرار بگیرد.
سازگاری به موارد زیر بستگی دارد:
- ارتفاع ترمینال.
- عمق ترمینال.
- ضخامت پین یا عرض چنگال.
- شکل کلمپ (گیره).
- گام دندانهها.
- فاصله پوشش عایق.
- سری تجهیزات و سیستم لوازم جانبی.
ایمنترین قاعده تأمین، تطبیق دقیق شین (Busbar) با سری MCB و سیستم تابلو در صورت امکان است. اگر توزیعکننده یا تابلوساز مجبور به ترکیب برندها باشد، باید از اطلاعات سازگاری مستند استفاده کند، هندسه فیزیکی ترمینال را بررسی کرده و قبل از برقدار کردن تابلو، کیفیت اتصال را تأیید نماید. “جا رفتن در سوراخ” به معنای تأیید یک اتصال با مقاومت پایین نیست.
اشتباهات اتصال و نصب شین MCB
اشتباه ۱: ترکیب برندها یا سریهای ناسازگار MCB
کلیدهای مینیاتوری (MCB) که از نمای روبرو مشابه به نظر میرسند، ممکن است هندسه ترمینال متفاوتی داشته باشند. همیشه سازگاری شینهها (Busbar) را برای سری دقیق محصول بررسی کنید، نه فقط برند آن.
اشتباه ۲: استفاده از شینه پینی (Pin busbar) در جایی که شینه چنگالی (Fork busbar) مورد نیاز است.
شینههای پینی و چنگالی قابل جایگزینی با یکدیگر نیستند. اگر سطح تماس نادرست باشد، ترمینال ممکن است اتصال ضعیفی برقرار کرده و بیش از حد داغ شود.
اشتباه ۳: رها کردن دندانههای استفادهنشده به صورت عریان.
دندانههای برقدار استفادهنشده باید طبق طراحی سیستم شینهکشی محافظت شوند. از درپوشها، کلاهکهای انتهایی یا برش با طول مناسب استفاده کنید.
اشتباه ۴: برش دادن شینه بدون پرداخت نهایی لبهها.
پس از برش، پلیسهها را بگیرید و انتهای برشخورده را با کلاهک انتهایی مناسب بپوشانید. برش نامناسب میتواند به عایق آسیب برساند یا مس را در معرض تماس قرار دهد.
اشتباه ۵: گشتاور نادرست ترمینال.
شل بودن پیچهای ترمینال باعث افزایش مقاومت تماسی میشود. سفت کردن بیش از حد نیز میتواند به ترمینال MCB، کلمپ پیچ یا دندانههای شینه آسیب برساند. از مقدار گشتاور (Torque) تعیینشده توسط سازنده MCB پیروی کنید.
اشتباه ۶: تغذیه از یک نقطه ضعیف
کانکتور ورودی با اندازه نامناسب یا موقعیت نامناسب تغذیه میتواند حتی در صورت استاندارد بودن خودِ شینه، باعث ایجاد گرما شود.
اشتباه ۷: نادیده گرفتن گرما در داخل تابلو
MCBها، RCBOها، کنتاکتورها و SPDها همگی تولید گرما میکنند. شینهای که در شرایط هوای آزاد مناسب است، ممکن است در داخل یک جعبه دربسته و شلوغ نیاز به کاهش جریان نامی (Derating) داشته باشد.
اشتباه ۸: فرض اینکه گام ۱۸ میلیمتری تضمینکننده سازگاری است
گام (Pitch) ضروری است، اما کافی نیست. دو دستگاه ممکن است فاصله ماژول مشابهی داشته باشند، اما از عمق ترمینال، شکل کلمپ یا پروفیل دندانه شینه متفاوتی استفاده کنند.
چکلیست نصب قبل از برقدار کردن
| بررسی | پرسش قبولی/ردی |
|---|---|
| سری کلیدهای مینیاتوری (MCB) | آیا این شینه (Busbar) برای این سری خاص از MCB تایید شده یا مناسب است؟ |
| نوع اتصال | آیا نوع پین/چنگالی/کانکتور با طراحی ترمینال مطابقت دارد؟ |
| چیدمان فاز | آیا توالی تکفاز یا سهفاز صحیح است؟ |
| تعداد قطب، گام و جهت ورود سیم را تعیین کنید | آیا دندانهها به طور طبیعی با ترمینالهای MCB همراستا هستند؟ |
| رتبه فعلی | آیا جریان نامی شینه و کانکتور با جریان طراحی مطابقت دارد؟ |
| ورودی تغذیه (Infeed) | آیا نقطه تغذیه و کانکتور دارای جریان نامی صحیح هستند؟ |
| عایق | آیا درپوشهای انتهایی و محافظهای دندانههای استفادهنشده نصب شدهاند؟ |
| گشتاور | آیا پیچهای ترمینال طبق مشخصات سازنده سفت شدهاند؟ |
| گرم | آیا دما و گروهبندی محفظه (تابلو) در نظر گرفته شده است؟ |
| مستندات | آیا دیتاشیت و نقشه تابلو بهروزرسانی شدهاند؟ |
شینهبندی MCB در مقابل شینهبندی کلیدهای اتوماتیک عمومی
شینهبندی MCB معمولاً یک شینه شانهای فشرده برای کلیدهای مینیاتوری ماژولار است. شینهبندی کلید اتوماتیک عمومی ممکن است به شینههای مسی بزرگتر، شینههای تابلو توزیع، سیستمهای شینهبندی MCCB یا شینههای تابلو برق اصلی اشاره داشته باشد.
| اصطلاح | معمولاً به معنای | دامنه |
|---|---|---|
| شینه MCB | شینه شانهای برای کلیدهای مینیاتوری | تابلوهای توزیع ماژولار |
| شینه شانهای | شینه دندانهای با پینها یا شاخکهای تکرار شونده | ردیفهای کلید مینیاتوری (MCB) و تجهیزات ماژولار |
| شینه شانهای مخصوص کلید مینیاتوری | شینه شانهای مخصوص کلید مینیاتوری انتخاب شده بر اساس گام و نوع ترمینال | تابلوهای توزیع کلید مینیاتوری |
| لینک شینه MCB | لینک کوتاه یا شینه شانهای برای تغذیه چندین کلید مینیاتوری | تابلوها و پنلهای کوچک |
| شینه رابط کلید مینیاتوری (MCB) | تجهیزات جانبی برای تغذیه یا اتصال شینهها | ورودی و اتصالات انتقالی شینه |
| شینه کلید مینیاتوری | سیستم شینهکشی گسترده برای کلیدهای اتوماتیک | کلید مینیاتوری (MCB)، کلید اتوماتیک کمپکت (MCCB)، تابلو توزیع، تابلو برق |
| اتصال شینه کلید اتوماتیک کمپکت (MCCB) | گزینههای اتصال بزرگتر برای کلیدهای اتوماتیک کمپکت | مجموعههای تابلویی با جریان بالا |
برای توضیحات جامعتر، به راهنمای VIOX مراجعه کنید. باس بارهای کلید قدرت.
سوالات متداول
شینه MCB چیست؟
شینه مینیاتوری (MCB busbar) یک شینه مسی شانهای است که برای توزیع برق بین چندین کلید مینیاتوری در تابلو برق استفاده میشود. این قطعه جایگزین چندین سیم جامپر با یک شینه رسانای پیشساخته میشود.
شینه شانهای چیست؟
شینه شانهای یک شینه دندانهدار با پینها یا چنگالهای تکرار شونده است که مانند شانه چیده شدهاند. در تابلوهای توزیع MCB، شینه شانهای چندین کلید را در یک ردیف تغذیه میکند و بر اساس نوع دندانه، گام، آرایش قطبها، جریان نامی و سازگاری انتخاب میشود.
تفاوت بین شینه مینیاتوری پینی و چنگالی چیست؟
شینه پینی دارای پینهای مستقیم است که در ترمینالهای سازگار MCB قرار میگیرند. شینه چنگالی از دندانههای چنگالشکل استفاده میکند که توسط ترمینالهای پیچی سازگار محکم میشوند. نوع مناسب به طراحی ترمینال MCB بستگی دارد.
آیا میتوانم شینه مینیاتوری را به اندازه دلخواه برش دهم؟
بسیاری از شینههای مینیاتوری قابل برش هستند، اما لبه برشخورده باید پلیسهگیری شده و با درپوش انتهایی یا عایق مناسب محافظت شود. دستورالعملهای سازنده شینه را دنبال کنید.
شین (Busbar) سه فاز MCB چیست؟
شین سه فاز MCB، فازهای L1، L2 و L3 را در یک ردیف از کلیدهای مینیاتوری (MCB) با توالی فازی تکرار شونده توزیع میکند. این شین باید با چیدمان کلیدها و ترتیب فازها در تابلو برق مطابقت داشته باشد.
آیا میتوانم از هر شینی برای هر نوع MCB استفاده کنم؟
خیر. شین باید با هندسه ترمینال، گام (فاصله بین قطبها)، چیدمان قطبها، جریان نامی، ولتاژ نامی و دستورالعملهای نصب MCB مطابقت داشته باشد. کلیدهای مینیاتوری که ظاهر مشابهی دارند ممکن است شین یکسانی را نپذیرند.
آیا شینهای MCB بین برندهای مختلف قابل تعویض هستند؟
لزوماً خیر. سازگاری شینهای MCB معمولاً مختص به همان سری محصول است. حتی اگر گام (فاصله) مشابه به نظر برسد، ارتفاع ترمینال، عمق گیره، ضخامت پین، عرض چنگال و فاصله عایقی میتواند متفاوت باشد. از سیستم شینکشی منطبق یا اطلاعات سازگاری مستند استفاده کنید.
برای شین MCB به چه جریان نامی نیاز دارم؟
محاسبات را با منبع تغذیه بالادست، جریان نامی کلید اصلی، بار مداوم مورد انتظار، ضریب همزمانی بار، دمای محفظه، موقعیت تغذیه و رتبهبندی سازنده شروع کنید. جریانهای نامی رایج در کاتالوگها شامل 63A، 80A، 100A و 125A هستند، اما انتخاب صحیح باید بر اساس دیتاشیت شین و طراحی مونتاژ تابلو برق تأیید شود.
آیا ۱۸ میلیمتر گام استاندارد برای شینههای MCB است؟
بسیاری از سیستمهای ماژولار MCB از فاصله ۱۸ میلیمتری استفاده میکنند، اما این موضوع تضمینکننده سازگاری جهانی نیست. همیشه سری دقیق MCB و نقشه ابعادی شینه را بررسی کنید، بهویژه زمانی که MCBها، RCBOها، تجهیزات 1P+N یا لوازم جانبی را با هم ترکیب میکنید.
تفاوت بین شینههای MCB مدل 3P+N و 4P چیست؟
هر دو میتوانند شامل سه فاز و یک مسیر نول باشند، اما چیدمان تجهیزات و عملکرد نول ممکن است متفاوت باشد. یک شینه 3P+N لزوماً با یک شینه 4P قابل جایگزینی نیست. سری محصول، موقعیت نول و چیدمان سوئیچینگ یا حفاظتی مورد نیاز را بررسی کنید.
چه چیزی باعث داغ شدن بیش از حد شینه MCB میشود؟
دلایل رایج شامل شل بودن ترمینالها، نوع اشتباه پین/چنگالی، سطح تماس ضعیف، اندازه نامناسب شینه، کانکتور اشتباه، اضافه بار مدار، دمای بالای محفظه، عدم اعمال ضریب کاهش توان (Derating) یا خوردگی در نقطه تماس است.
آیا مس برای شینههای MCB بهتر از آلومینیوم است؟
مس به دلیل رسانایی بالا و ابعاد فشرده، برای شینههای شانهای MCB رایجتر است. آلومینیوم ممکن است در برخی سیستمهای شینهکشی استفاده شود، اما نیاز به ابعاد صحیح، آبکاری و طراحی اتصال مناسب دارد.
کانکتور شین (Busbar) کلید مینیاتوری (MCB) چیست؟
کانکتور شین MCB یک قطعه جانبی است که برای اتصال هادیهای ورودی برق، کلیدهای اصلی یا سایر تجهیزات به شین استفاده میشود. این قطعه باید از نظر جریان نامی متناسب بوده و با پروفیل شین سازگاری داشته باشد.
توصیه نهایی
برای انتخاب شین MCB یا شین شانهای، اولویت اول سازگاری، اولویت دوم جریان نامی و اولویت سوم کیفیت نصب است. شین باید از نظر فیزیکی با ترمینال MCB مطابقت داشته باشد، با گام (Pitch) و چیدمان پلها همراستا باشد، جریان مورد نیاز را تحمل کند، در برابر شرایط محیطی تابلو مقاوم باشد و پس از برش یا نصب، عایقبندی مناسبی داشته باشد.
برای تأمین کالا، محصولات VIOX را مقایسه کنید شینه MCB و گزینههای VIOX را بررسی نمایید، MCB سپس قبل از سفارش، سری دقیق دستگاه، نوع ترمینال، گام، جریان نامی و لوازم جانبی آن را تأیید کنید.
