Cómo leer la hoja de datos de un SPD: Explicación de Uc, Up, In, Imax, Iimp, Tipo y fusible de respaldo

Respuesta rápida: ¿Qué valores nominales de un SPD son los más importantes?

Cuando abre la hoja de datos de un dispositivo de protección contra sobretensiones (SPD), lo primero que suele ver es una pared de números: Uc 275 V, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA, Iimp 12.5 kA, Tipo 1, Tipo 2, fusible de respaldo, y a veces SCCR, Isccro VPR. El error consiste en asumir que un solo número cuenta toda la historia. No es así.

Al leer una hoja de datos de un SPD, comience por la tensión del sistema y el tipo de protección, luego verifique Uc/MCOV, Arriba, En, Imáx., Implícito, Tipo 1/2/3, Clasificación de CA o CCy requisito de fusible o interruptor de respaldo. No elija un dispositivo de protección contra sobretensiones basándose únicamente en el número de kA más alto. Un SPD correcto debe coincidir con el voltaje real del sistema, el sistema de puesta a tierra, la ubicación de la instalación, la exposición a sobretensiones, el marco normativo y la protección aguas arriba.

Para una descripción general del dispositivo, consulte primero ¿Qué es un dispositivo de protección contra sobretensiones (SPD)?. Esta guía se centra específicamente en la lectura de hojas de datos y placas de características desde la perspectiva de un comprador, un ensamblador de paneles o un ingeniero eléctrico.

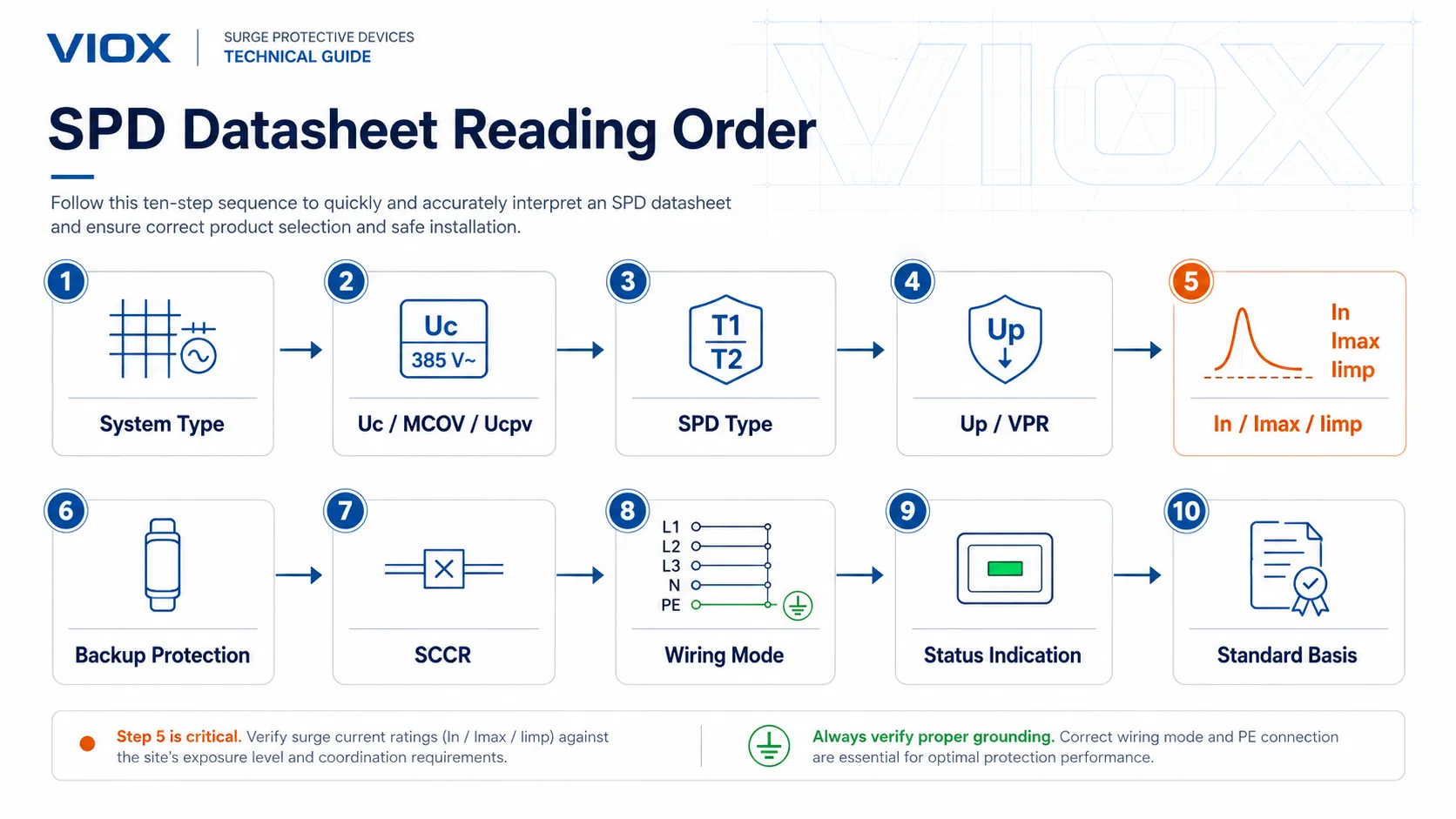

Orden de lectura de la hoja de datos del SPD

La forma más segura de leer una hoja de datos de un SPD no es de arriba a abajo. Léala en el orden que descarte los productos incorrectos más rápidamente.

Paso	Qué comprobar	Por qué es importante
1	Tipo de sistema: CA, CC, FV, señal, TN-S, TN-C-S, TT, IT	El cableado y el modo de tensión del SPD dependen del sistema
2	Uc / MCOV / Ucpv	Debe ser lo suficientemente alto para la tensión de funcionamiento continuo
3	Tipo de SPD: Tipo 1, Tipo 2, Tipo 3, Tipo 1+2	Debe coincidir con el punto de instalación y la exposición a sobretensiones
4	Up / VPR	Caracteriza el desempeño de limitación de tensión bajo el marco de prueba aplicable
5	In, Imax, Iimp	Muestra la capacidad de descarga de sobretensiones bajo diferentes formas de onda de prueba
6	Protección de respaldo	Puede ser necesaria la coordinación de fusibles o interruptores automáticos
7	SCCR o declaración de corriente de resistencia/cortocircuito aplicable, tal como Isccr	Debe ser compatible con la corriente de cortocircuito prospectiva y la protección aguas arriba
8	Modo de cableado y configuración de polos	L-N, L-PE, N-PE, 3+1, 4+0, DC+/DC-, DC-a-PE
9	Indicación de estado y señalización remota	Necesario para mantenimiento y monitoreo
10	Base de normas y certificaciones	Requisitos IEC, UL, GB, EN o específicos del proyecto

Esta secuencia evita un error común: seleccionar primero el SPD con el Imax más alto y descubrir más tarde que la tensión continua, el fusible de respaldo o el tipo de instalación son incorrectos.

Ejemplo de placa de características / hoja de datos del SPD

Una etiqueta típica de un SPD de baja tensión puede incluir marcas como:

Tipo 2, Uc 275 VCA, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA, 8/20 μs, IEC 61643-11, fusible de respaldo máx. 125 A gG, contacto remoto opcional

Así es como se interpreta:

Marca	Lo que te dice	Qué verificar
Tipo 2	Clase de SPD para protección contra sobretensiones a nivel de distribución	¿Es el Tipo 2 adecuado para el punto de instalación?
Uc 275 VCA	Tensión máxima de funcionamiento continuo	¿Coincide con la tensión del sistema y la configuración de puesta a tierra?
Up ≤ 1.5 kV	Nivel de protección de tensión bajo condiciones de prueba estándar	¿Está el equipo aguas abajo adecuadamente protegido?
In 20 kA	Corriente de descarga nominal, usualmente 8/20 μs para Tipo 2	¿Es la capacidad de soportar sobretensiones repetidas adecuada para el sitio?
Imax 40 kA	Corriente de descarga máxima bajo forma de onda de prueba de 8/20 μs	No trate esto como una capacidad repetida normal
IEC 61643-11	Product-standard marking for low-voltage AC power SPDs	Confirme la edición, el alcance del certificado, el modelo y la documentación de prueba de respaldo
Fusible de respaldo máximo 125 A gG	Protección contra sobrecorriente máxima permitida declarada por el fabricante para la configuración de SPD indicada	Compare el dispositivo del lado del sistema con las instrucciones del fabricante y determine si se requiere protección de ramal dedicada
Contacto remoto	Permite la señal de estado al BMS/PLC/circuito de alarma	Comprobar la capacidad nominal del contacto y la lógica de indicación de fallo

Los valores anteriores son un formato de ejemplo, no una recomendación universal. Siga siempre la hoja de datos exacta y el código eléctrico local.

¿Qué edición de la norma IEC debería verificar?

For current low-voltage AC power SPDs, IEC 61643-01:2024 contiene los requisitos comunes para los SPD, mientras que IEC 61643-11:2025 contiene los requisitos específicos para AC y se aplica junto con la norma IEC 61643-01. Una etiqueta que indique únicamente “IEC 61643-11” no es suficiente para establecer la edición, el alcance del certificado o si el modelo suministrado coincide con la construcción probada.

Otras aplicaciones utilizan diferentes partes de la serie. Por ejemplo, los SPD para FV están cubiertos por IEC 61643-31, mientras que los SPD para redes de telecomunicaciones y señalización están cubiertos por IEC 61643-21:2025, que también se utiliza con la IEC 61643-01:2024. Verifique la categoría del producto antes de comparar valores nominales entre normas.

Uc / MCOV: Tensión máxima de funcionamiento continuo

Uc es el término de la IEC para la tensión máxima de funcionamiento continuo. En la terminología norteamericana, MCOV significa tensión máxima de funcionamiento continuo. Para los SPD de CC fotovoltaicos, la hoja de datos puede utilizar Ucpv.

Esta es generalmente la primera clasificación que se debe verificar, ya que un SPD conectado a una tensión superior a su clasificación continua puede sobrecalentarse, envejecer rápidamente o fallar prematuramente.

Error común del comprador

Elegir una Uc demasiado cercana a la tensión nominal.

Por ejemplo, un sistema de 230/400 V CA no se selecciona leyendo solo "230 V" del catálogo. La Uc correcta depende del modo de conexión fase-neutro o fase-tierra, el sistema de puesta a tierra, la tolerancia de tensión y el esquema de cableado previsto por el fabricante.

Para una guía más detallada, consulte ¿Qué significan Uc y Up en un SPD? y Guía de voltaje máximo de funcionamiento continuo MCOV SPD.

Arriba: Nivel de protección de voltaje

Arriba es el nivel de protección de tensión declarado, establecido bajo las pruebas estandarizadas aplicables. Caracteriza el rendimiento de limitación de tensión del SPD, pero no debe considerarse como la tensión exacta que experimentará cada dispositivo aguas abajo en un sistema eléctrico instalado.

Por lo general, es deseable un Up más bajo porque significa que llega menos tensión de sobretensión a los equipos aguas abajo. Pero un Up más bajo solo es útil cuando Uc, el tipo, la coordinación, la longitud de los cables y la compatibilidad del sistema son correctos. Un SPD con un Up muy bajo pero con un Uc incorrecto, un tipo incorrecto, una coordinación deficiente o una protección de respaldo inadecuada sigue siendo el producto equivocado.

Qué debe verificar el departamento de compras

• Valor de Up para el modo de protección correspondiente
• coordinación con los SPD aguas arriba y aguas abajo
• distancia al equipo protegido
• longitud de los conductores y calidad de la instalación
• nivel de resistencia a impulsos del equipo

La instalación es importante. Los conductores largos del SPD aumentan el voltaje residual efectivo incluso cuando el valor Up de la hoja de datos parece bueno. Si la duda es sobre la ubicación, consulte Dónde instalar los DPS: Guía del panel eléctrico.

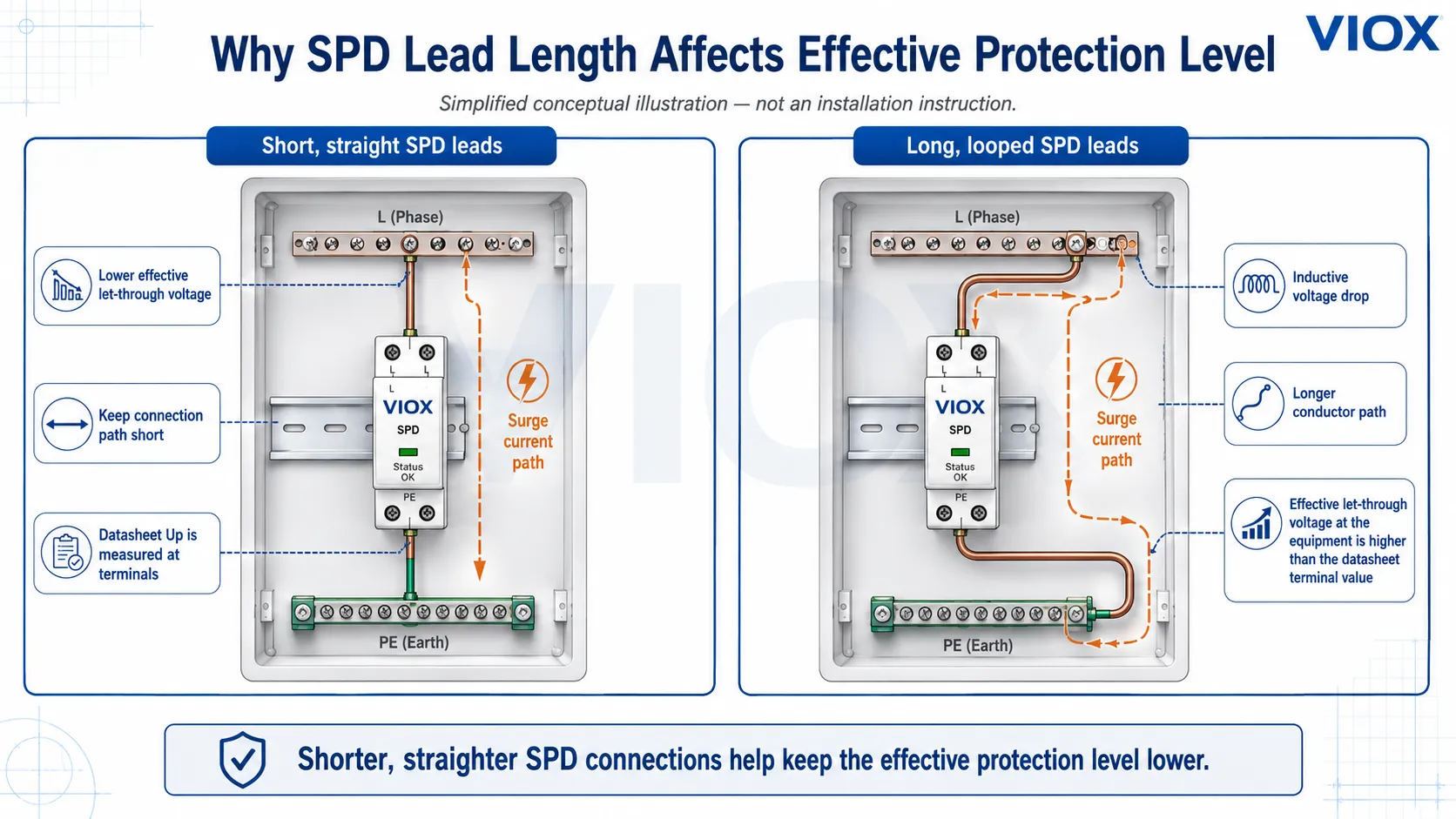

Por qué la longitud del conductor puede hacer que el Up real sea peor que el Up de la hoja de datos

El Up declarado se establece a partir de pruebas estandarizadas en los bornes del SPD. En un cuadro real, los conductores de conexión añaden una caída de tensión inductiva durante una corriente de sobretensión rápida. Por lo tanto, la tensión que aparece en el equipo protegido puede ser mayor que el valor Up impreso.

Es por eso que las guías de instalación de SPD enfatizan conductores cortos y rectos y una trayectoria de baja impedancia hacia la tierra de protección o punto de conexión equipotencial. Dos SPD con valores Up declarados comparables pueden proporcionar una protección instalada diferente cuando sus longitudes de conexión y trazado difieren.

La regla de ingeniería es sencilla: lea el valor Up en la hoja de datos, pero evalúe la protección según la trayectoria del circuito instalado.

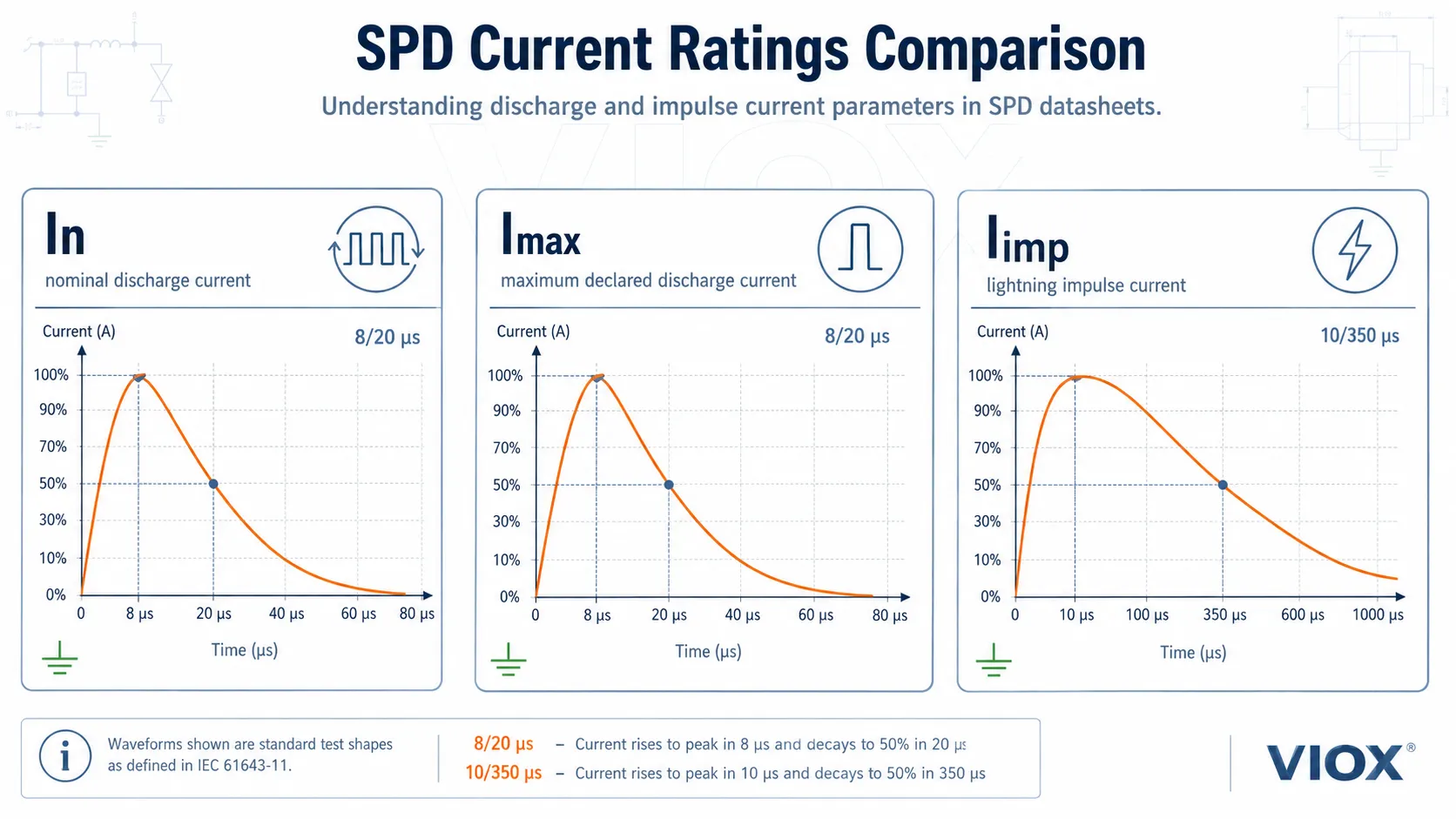

Decodificación de las capacidades de corriente: In, Imax e Iimp

Las capacidades de corriente de los SPD no son todas el mismo tipo de valor en kA. Utilizan diferentes formas de onda y responden a diferentes criterios de adquisición.

Clasificación	Forma de onda común	Qué evalúa	Contexto común	Error de adquisición
En	8/20 μs	Corriente de descarga nominal y capacidad de resistencia a sobretensiones repetidas	Evaluación de SPD Tipo 2	Ignorar la resistencia y comprar solo por Imax
Imáx.	8/20 μs	Corriente de descarga máxima declarada bajo condiciones de prueba	Capacidad nominal de SPD Tipo 2	Tratándolo como capacidad repetida normal
Implícito	10/350 μs	Capacidad de corriente de impulso de rayo	SPD Tipo 1 o Tipo 1+2	Comparándolo directamente con Imax

Para adquisiciones, In es generalmente más informativo que Imax al comparar la capacidad de corriente de descarga nominal dentro del mismo marco de pruebas, mientras que Iimp es el parámetro declarado clave cuando el proyecto requiere capacidad de impulso de corriente de rayo. Un Imax elevado puede parecer impresionante en la página de un catálogo, pero no compensa un Uc incorrecto, un Up alto, la falta de protección de respaldo o un tipo de SPD inadecuado.

In vs Imax: Corriente de descarga nominal vs máxima

En es la corriente de descarga nominal, comúnmente asociada con la capacidad de soportar sobretensiones repetidas bajo la forma de onda de 8/20 μs para muchos SPD de Tipo 2.

Imáx. es la corriente de descarga máxima, también basada típicamente en una forma de onda de 8/20 μs para SPD de Tipo 2. Representa un nivel de sobretensión declarado más alto bajo condiciones de prueba, pero no debe considerarse como la corriente que el SPD puede manejar repetidamente en servicio normal.

Clasificación	Significado	Error del comprador
En	Corriente de descarga nominal; ayuda a indicar la capacidad de soportar sobretensiones repetidas	Ignorarlo y fijarse solo en el Imax
Imáx.	Corriente de descarga máxima bajo la forma de onda declarada	Tratándolo como capacidad operativa normal
8/20 μs	Forma de onda de corriente de sobretensión utilizada habitualmente para pruebas de Tipo 2	Comparación de valores en kA sin verificar la forma de onda

Para una comparación detallada, consulte Clasificaciones Imax vs. In para dispositivos de protección contra sobretensiones y Guía de dimensionamiento de la clasificación kA del SPD.

Iimp: Por qué los SPD de Tipo 1 utilizan corriente de impulso

Implícito significa corriente de impulso. Está asociada típicamente a los SPD de Tipo 1 y a la 10/350 μs forma de onda. Con la misma corriente de pico, este impulso de prueba representa una carga y una solicitación de energía específica sustancialmente mayores que un impulso de 8/20 μs, por lo que los dos valores en kA no son intercambiables.

Aquí es donde ocurren muchos errores de adquisición. Un valor de 25 kA no es automáticamente mejor o peor que uno de 40 kA a menos que la forma de onda y el Tipo de SPD sean los mismos.

Parámetro	Forma de onda común	Contexto común de los SPD	Qué indica
En	8/20 μs	Tipo 2	Capacidad nominal de descarga de sobretensiones
Imáx.	8/20 μs	Tipo 2	Corriente de descarga máxima declarada
Implícito	10/350 μs	Tipo 1	Capacidad de corriente de impulso de rayo

Si el edificio cuenta con protección externa contra rayos, exposición a líneas aéreas o requisitos del proyecto para la descarga de corrientes de rayo, puede ser necesaria la selección de un SPD Tipo 1 o Tipo 1+2. No sustituya un valor Imax de Tipo 2 por un requisito Iimp de Tipo 1.

DPS Tipo 1 vs Tipo 2 vs Tipo 3

El tipo de SPD describe dónde y cómo se pretende utilizar el dispositivo. Los tipos 1/2/3 de IEC y los tipos 1/2/3 de UL son conceptos relacionados pero no sistemas idénticos, por lo que no deben compararse sin verificar la norma aplicable.

IEC SPD Type	Contexto de aplicación IEC típico	Enfoque de clasificación clave
Tipo 1	Origen de la instalación o un límite de LPZ donde se puede esperar una corriente de rayo parcial	Iimp, comportamiento de la corriente de seguimiento cuando corresponda, coordinación aguas arriba
Tipo 2	Cuadro de distribución principal o cuadro de distribución secundario	In, Imax, Up, Uc
Tipo 3	Cerca de equipos sensibles y coordinado con la protección aguas arriba	Uoc o datos de onda combinada aplicables, nivel de protección de tensión, coordinación
Tipo 1+2	Protección combinada contra corrientes de rayo y sobretensiones	Iimp más parámetros de rendimiento de Tipo 2

Estos son contextos de aplicación IEC típicos, no etiquetas de ubicación universales. Las designaciones de tipo UL siguen el marco de trabajo de UL 1449 y deben interpretarse a partir de la documentación del producto UL aplicable en lugar de asignarse directamente a la tabla IEC.

Para una comparación completa, consulte Dispositivo de protección contra sobretensiones Tipo 1 vs Tipo 2 vs Tipo 3.

Clasificaciones de SPD de CA frente a SPD de CC / FV

Los SPD de CA y CC no son intercambiables a menos que la hoja de datos respalde explícitamente la aplicación.

Para sistemas de alimentación de CA, lea:

• Uc / MCOV
• tensión del sistema
• Sistema de puesta a tierra
• Tipo 1/2/3
• configuración de polos
• fusible o disyuntor de respaldo
• SCCR o la declaración de resistencia/corriente de cortocircuito aplicable, tal como Isccr

Para aplicaciones de CC fotovoltaica o BESS de CC, lea también:

• Ucpv o tensión nominal de funcionamiento en CC
• tensión máxima de circuito abierto de la cadena fotovoltaica
• polaridad y modo de cableado
• modos de protección CC+/CC-, CC a tierra (PE)
• IEC 61643-31 o base normativa relevante para SPD de CC/FV
• protección de respaldo y comportamiento ante cortocircuitos en CC

Para aplicaciones específicas de CC, consulte Dispositivos de protección contra sobretensiones de CC: Guía de selección de SPD de CC para FV, carga de vehículos eléctricos, BESS e industria y Guía de protección contra sobretensiones para BESS.

Requisito de fusible de respaldo o disyuntor de respaldo

El fusible de respaldo o la línea de interruptor automático de respaldo es un límite de instalación del fabricante, no una especificación decorativa. Identifica la configuración de protección contra sobrecorriente permitida para la configuración de SPD indicada y debe interpretarse junto con el dispositivo de protección del lado del sistema, la corriente de cortocircuito prospectiva, la disposición de los conductores y las instrucciones del fabricante.

Dependiendo del diseño y la instalación del SPD, puede ser necesaria una protección de respaldo para:

• desconectar el SPD de forma segura tras un fallo por fin de vida útil
• coordinar con la corriente de cortocircuito disponible
• evitar que la protección aguas arriba exceda las condiciones probadas
• cumplir con las instrucciones de instalación del fabricante
• satisfacer los requisitos del código local o de la norma del tablero

Qué comprobar

Línea de la hoja de datos	Por qué es importante
Fusible de respaldo máximo	Compare la protección del lado del sistema con el máximo declarado; puede ser necesario un fusible de derivación dedicado para el SPD cuando el dispositivo aguas arriba lo supera
Opción de interruptor de respaldo	Confirme la curva, el calibre y la capacidad de ruptura del interruptor si está permitido
SCCR / Isccr / declaración de cortocircuito aplicable	Verifique la norma exacta, el voltaje, la combinación de protección y la condición de corriente de falla prospectiva
Seccionador integrado	No siempre elimina la necesidad de protección aguas arriba
Tipo de fusible	Se deben seguir los requisitos de gG, gL, clase o los específicos del fabricante

Si la hoja de datos indica que se requiere protección de respaldo, no la omita porque el SPD ya tenga un indicador o un seccionador térmico.

Cómo interpretar “max backup fuse 125 A gG”

No lea automáticamente esta marca como “toda la instalación no puede tener un fusible aguas arriba mayor de 125 A”. Para un SPD conectado en derivación, utilice las instrucciones de coordinación del fabricante:

• Si el dispositivo de protección del lado del sistema F1 es igual o inferior a el valor permitido, un fusible de derivación del SPD independiente es posible que no se requiera F2, siempre que el fabricante permita dicha disposición.
• Si F1 excede el máximo declarado, normalmente se requiere un fusible de derivación dedicado u otro dispositivo de protección contra sobrecorriente aprobado.
• Si se permite un interruptor automático en lugar de un fusible gG, verifique su corriente nominal, característica de disparo, capacidad de interrupción y la equivalencia declarada por el fabricante. No asuma que las corrientes nominales en amperios iguales son intercambiables.
• Compruebe la resistencia al impulso del dispositivo de respaldo seleccionado para que no desconecte el SPD durante una sobretensión dentro del servicio previsto.

La terminología de cortocircuito también depende del marco normativo. SCCR es común en la documentación de Norteamérica y UL. Las hojas de datos de IEC pueden declarar en su lugar un valor de corriente/resistencia de cortocircuito como Isccr. Ninguno de los dos valores debe confundirse con la capacidad de interrupción del interruptor automático aguas arriba o con el SCCR del panel completo.

Para errores de instalación, consulte Guía de corrección de errores de instalación de SPD y Requisitos de instalación de SPD: Normativa y estándares de seguridad.

Señalización remota, indicador de fallo y módulo reemplazable

La indicación de estado del SPD es importante porque un SPD puede llegar al final de su vida útil tras una exposición repetida a sobretensiones. Si nadie comprueba el indicador, el cuadro puede parecer protegido mientras que el módulo SPD ya no funciona.

Las características de estado comunes incluyen:

• ventana visual verde/roja
• módulo enchufable reemplazable
• contacto de señalización remota
• salida de alarma para BMS, PLC, SCADA o luz de panel
• Codificación del cartucho para evitar una sustitución incorrecta

Al leer la hoja de datos, confirme si el contacto remoto es normalmente abierto, normalmente cerrado, conmutado o de seguridad ante fallos (fail-safe) en la lógica de alarma requerida. Compruebe también la capacidad nominal del contacto antes de conectarlo a un circuito de alarma.

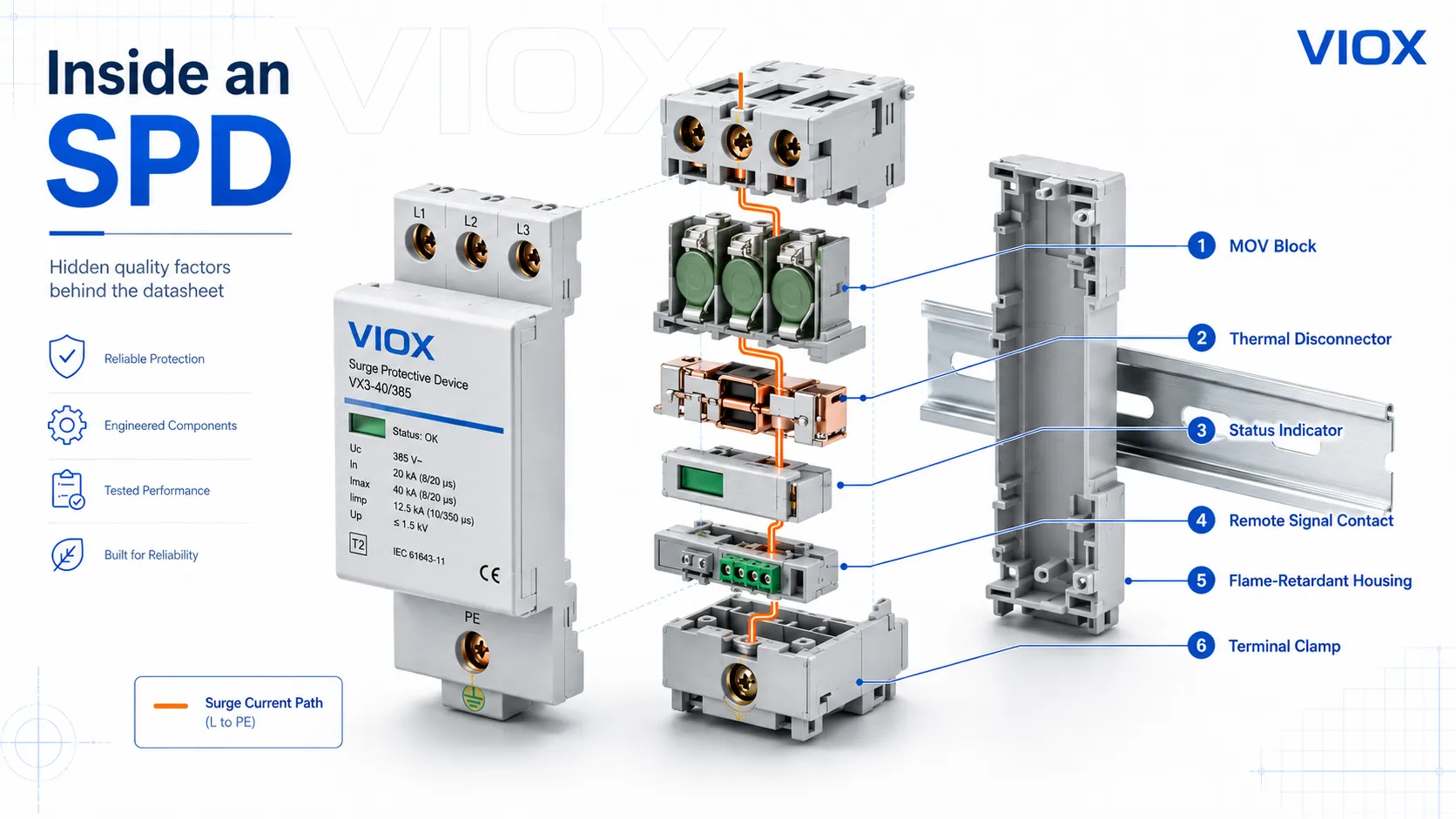

Lo que las especificaciones de los SPD no le dicen

Dos SPD pueden mostrar especificaciones similares: Tipo 2, Uc 275 VCA, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA. Eso no significa automáticamente que envejecerán, se desconectarán, indicarán fallos o funcionarán de manera consistente de la misma forma.

Las hojas de datos le indican los valores nominales de prueba declarados. No muestran completamente la disciplina de fabricación detrás de esos valores.

Calidad y consistencia del MOV

Muchos SPD de baja tensión utilizan varistores de óxido metálico (MOV) como componente principal de limitación de tensión. Las características del MOV influyen en el comportamiento de supresión, la corriente de fuga, el envejecimiento, el estrés térmico y la distribución de corriente entre las vías de protección.

Para la adquisición, pregunte:

• ¿Son las capacidades nominales de los MOV adecuadas para la Uc declarada y el régimen de sobretensión?
• ¿Están los MOV emparejados de manera consistente entre polos o módulos?
• ¿Existe trazabilidad por lotes para los componentes críticos de sobretensión?
• ¿Controla el fabricante la inspección de los componentes entrantes?

Esto no significa que cada comprador deba auditar la producción de MOV. Significa que un proveedor serio debería ser capaz de explicar los controles de calidad de los componentes que respaldan la clasificación del SPD.

Diseño del desconectador térmico

Se espera que un SPD falle de forma segura al final de su vida útil. Para los SPD basados en MOV, el desconectador térmico es una característica de seguridad crítica. Este desconecta el MOV del circuito cuando el sobrecalentamiento o la degradación crean una condición insegura.

Al comparar productos, verifique:

• si el SPD cuenta con un desconectador interno
• cómo está vinculada la indicación de fallo al mecanismo de desconexión
• si el módulo dispone de indicación de estado visible
• si todavía se requiere protección de respaldo externa
• si la hoja de datos explica claramente el comportamiento al final de la vida útil

No asuma que una ventana verde/roja por sí sola demuestra que el diseño de desconexión es robusto. El indicador solo es útil si refleja correctamente el estado de la protección interna.

Carcasa, control de arco y comportamiento ante llamas

Los materiales de la carcasa y la disposición interna de los SPD son importantes porque los componentes de sobretensión pueden experimentar estrés térmico y eléctrico. La ficha técnica puede enumerar la clasificación de inflamabilidad, los datos de aislamiento o el cumplimiento de normas, pero el comprador debe verificar si el producto es adecuado para el entorno del panel y el nivel de falla esperado.

Los puntos de revisión importantes incluyen:

• clasificación de retardante de llama de la carcasa cuando se indique
• diseño de espaciado y aislamiento
• separación interna de las partes activas
• diseño de bloqueo y reemplazo de módulos
• resistencia de los terminales y compatibilidad de los conductores

Evite tomar decisiones basándose únicamente en la etiqueta frontal. La calidad del desconectador interno y el diseño de la carcasa son parte de la seguridad real del SPD.

Certificación y consistencia de la producción

Un certificado o referencia normativa es importante, pero debe coincidir con el modelo real que se está adquiriendo. Para fabricantes de equipos originales (OEM), distribuidores y ensambladores de cuadros eléctricos, la cuestión práctica no es solo "¿se probó una muestra?", sino también "¿la producción sigue siendo consistente con el diseño probado?"."

Solicite:

• coincidencia exacta del número de modelo entre la hoja de datos, el certificado y la etiqueta del producto
• norma aplicable y alcance del informe de pruebas
• trazabilidad del lote de producción
• control de cambios de componentes
• instrucciones de instalación que coincidan con el producto enviado
• Instrucciones claras sobre el fusible o disyuntor de respaldo

Esta sección es donde los equipos de adquisiciones serios distinguen una especificación real de una afirmación de catálogo.

Errores comunes en las adquisiciones

1. Comprar solo basándose en Imax

Un número de Imax alto parece atractivo, pero no demuestra que el SPD sea adecuado. Uc, Up, Tipo, forma de onda, protección de respaldo y punto de instalación son factores importantes.

2. Comparar Iimp de Tipo 1 con Imax de Tipo 2

Estos valores se basan en diferentes formas de onda y propósitos de prueba. No los compare como si fueran el mismo tipo de clasificación en kA.

3. Ignorar Uc / MCOV

Un SPD con una tensión de funcionamiento continuo demasiado baja puede fallar prematuramente. Un SPD con una tensión nominal demasiado alta puede proporcionar una limitación de tensión menos efectiva. Seleccione según el sistema real.

4. Considerar que un Up más bajo es siempre mejor

Un Up más bajo solo es útil cuando el SPD está correctamente coordinado e instalado. La longitud de los cables, la trayectoria de puesta a tierra, la coordinación con el SPD aguas arriba y la tensión del sistema siguen siendo importantes.

5. Uso de SPD de CA en circuitos de CC fotovoltaicos

Los sistemas de CC/fotovoltaicos requieren SPD clasificados para CC con un Ucpv y un modo de cableado adecuados. No utilice las marcas de CA como sustituto de las clasificaciones para fotovoltaica/CC.

6. Falta de protección de respaldo

Si la hoja de datos del SPD especifica un fusible o disyuntor de respaldo máximo, debe considerarse en el diseño del panel.

7. Confusión de las normas de producto

IEC 61643-01:2024, IEC 61643-11:2025, IEC 61643-31, IEC 61643-21:2025, UL 1449 y GB/T 18802 no cubren todos la misma categoría de producto o marco de certificación. Para un producto AC IEC, lea IEC 61643-11:2025 junto con IEC 61643-01:2024; para otras aplicaciones, verifique la parte y edición aplicables.

Para la comparación de normas, consulte Normas de protección contra sobretensiones: IEC 61643 frente a UL 1449 frente a GB 18802.

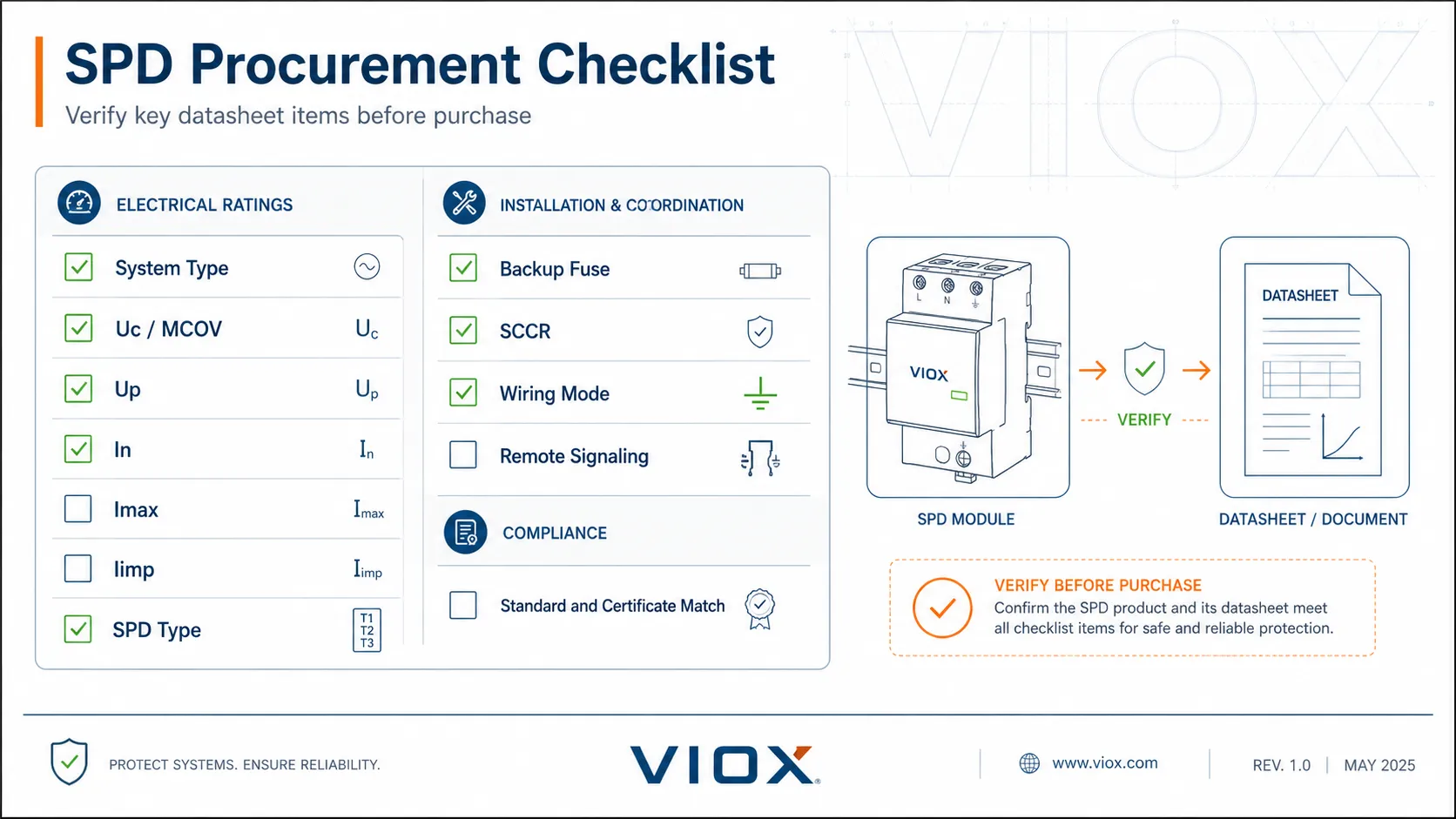

Lista de verificación de especificaciones de SPD

Utilice esta lista de verificación antes de aprobar un SPD para su compra o montaje en panel.

Elemento de verificación	Pregunta de aprobado / no aprobado
Tipo de sistema	¿Es CA, CC fotovoltaica, CC de BESS, carga de vehículos eléctricos, señal o línea de datos?
Voltaje	¿Coinciden Uc / MCOV / Ucpv con la tensión real del sistema y su tolerancia?
Punto de instalación	¿Es el tipo de SPD adecuado para la entrada de servicio, el cuadro de distribución o el uso en el lado del equipo?
Sistema de puesta a tierra	¿El cableado del SPD se ajusta a los sistemas de puesta a tierra TN-S, TN-C-S, TT, IT o a los requisitos específicos del proyecto?
Nivel de protección	¿Es el nivel de protección Up adecuado para los equipos aguas abajo y su coordinación?
Capacidad de descarga de sobretensiones	¿Son In, Imax o Iimp apropiados para el nivel de exposición?
Forma de onda	¿Está comparando 8/20 μs con 8/20 μs y 10/350 μs con 10/350 μs?
Protección de respaldo	¿Está incluido el requisito de fusible/disyuntor en el diseño del panel?
Datos de cortocircuito	¿Es el SCCR aplicable, Isccr, u otro valor de cortocircuito declarado compatible con la corriente de falla disponible y la protección aguas arriba?
Estado del módulo	¿Se requiere indicación visual o señalización remota?
Estándar	¿La norma coincide con el mercado y la aplicación?
Documentación	¿Están alineados la hoja de datos, el diagrama de cableado, el certificado y el número de modelo?

PREGUNTAS FRECUENTES

¿Cuál es la clasificación más importante de un SPD?

No existe una única clasificación más importante. Uc/MCOV es lo primero porque el SPD debe soportar la tensión normal del sistema. Después de eso, verifique el tipo, Up, In, Imax, Iimp, la protección de respaldo y la base normativa.

¿Es Imax más importante que In?

No. Imax indica la corriente de descarga máxima declarada bajo condiciones de prueba, generalmente para SPD de Tipo 2 con una forma de onda de 8/20 μs. In es más útil para comprender la capacidad nominal de descarga repetida. Ambos deben analizarse en conjunto.

¿Cuál es la diferencia entre Uc y Up?

Uc es la tensión máxima de funcionamiento continuo para el modo y las condiciones establecidos. Up es el nivel de protección de tensión declarado establecido bajo las pruebas estandarizadas aplicables. Uc se refiere a la compatibilidad con la tensión continua del sistema; Up caracteriza la limitación de sobretensión, mientras que la tensión en el equipo protegido también depende de la trayectoria de conexión instalada y de la coordinación.

¿Qué significa Iimp en un SPD?

Iimp significa corriente de impulso. Generalmente se asocia con SPD de Tipo 1 y la forma de onda de 10/350 μs utilizada para pruebas de impulso de corriente de rayo.

¿Puedo comparar 40 kA de Imax con 25 kA de Iimp?

No directamente. Imax e Iimp utilizan formas de onda y propósitos de prueba diferentes. Con la misma corriente de pico, el impulso de prueba de 10/350 μs representa una carga y una capacidad de energía específica sustancialmente mayores que el impulso de 8/20 μs.

¿Necesita todo SPD un fusible de respaldo?

No siempre de la misma manera, pero se debe seguir la hoja de datos. Algunos SPD requieren protección de respaldo externa bajo ciertas condiciones de fusible aguas arriba o corriente de falla. Otros pueden incluir dispositivos de desconexión internos, pero aún tienen límites de instalación.

¿Qué significa la señalización remota en un SPD?

La señalización remota significa que el SPD tiene un contacto auxiliar que informa el estado a una lámpara de panel, BMS, PLC, SCADA o circuito de alarma. Verifique el tipo de contacto y la capacidad nominal antes del cableado.

¿Se pueden usar SPD de CA en sistemas de CC o fotovoltaicos?

Solo si la hoja de datos clasifica explícitamente el SPD para esa aplicación de CC o fotovoltaica. Los sistemas fotovoltaicos/CC requieren el Ucpv correcto, modo de cableado, polaridad donde corresponda y base estándar de CC/fotovoltaica.

Resumen

Leer correctamente una hoja de datos de un SPD se trata principalmente de orden y contexto. Comience con el voltaje del sistema y el tipo de aplicación, luego confirme Uc/MCOV, Up, Tipo, In, Imax, Iimp, protección de respaldo, modo de cableado, indicación de estado y base estándar.

El hábito de adquisición más sólido es simple: nunca apruebe un SPD basándose únicamente en un número de kA. Un SPD adecuado es aquel cuyo conjunto completo de clasificaciones coincide con el sistema eléctrico real, el punto de instalación, la exposición a sobretensiones y el diseño de protección del panel.

Para la revisión del producto, consulte la página de producto de SPD de VIOX. Página de producto de SPD., o utilice las guías relacionadas anteriormente para comparar los parámetros individuales con mayor detalle.

Fuentes Utilizadas

• IEC 61643-01:2024: Requisitos generales y métodos de prueba para SPD
• IEC 61643-11:2025: SPD conectados a sistemas eléctricos de baja tensión en AC
• IEC 61643-21:2025: SPD para redes de telecomunicaciones y señalización
• Phoenix Contact: El fusible de respaldo adecuado para dispositivos de protección contra sobretensiones
• VIOX: ¿Qué es un dispositivo de protección contra sobretensiones (SPD)?
• VIOX: Qué significan Uc y Up en un SPD.
• VIOX: Clasificaciones Imax frente a In para SPD.
• VIOX: Estándares de protección contra sobretensiones IEC 61643 frente a UL 1449 frente a GB 18802.
