Cómo seleccionar la capacidad nominal en kA de un SPD para tableros principales y secundarios

En esta página

No existe una fórmula universal que convierta el amperaje del panel en una capacidad nominal en kA para un dispositivo de protección contra sobretensiones (SPD). Un cuadro de distribución de 2,000 A no requiere automáticamente un SPD de 200 kA, y un panel de 100 A no necesita automáticamente una capacidad de sobretensión menor. La corriente de carga y la corriente de sobretensión describen eventos diferentes.

Para seleccionar una capacidad en kA de un SPD, primero identifique qué significa realmente la corriente citada (In, Imax, Iimp, por modo, por fase o por polo) y la forma de onda de prueba asociada. Luego, evalúe la posición de instalación, la exposición esperada, la protección aguas arriba y aguas abajo, las consecuencias de perder la protección, el nivel de protección de tensión, la corriente de falla disponible y la evidencia suministrada para el producto específico.

El principio práctico detrás de la Estrategia Gatekeeper es sólido: no compre el número más grande que aparezca en el encabezado para cada panel, pero no subespecifique un SPD difícil de reemplazar en una posición expuesta o crítica. Asigne la capacidad donde la evidencia del sistema y las consecuencias operativas lo justifiquen.

Puntos Clave

La capacidad nominal en amperios del panel no calcula la capacidad en kA requerida para el SPD.
Un número mayor de corriente de sobretensión no significa automáticamente un Up o una clasificación de protección de tensión (VPR) más baja.
La capacidad en kA no es una clasificación fija de vida útil. No se puede convertir en un número garantizado de sobretensiones o años.
Compare In con In, Imax con Imax, e Iimp con Iimp bajo la misma norma, forma de onda, tipo y base de declaración.
Confirme si la capacidad nominal se indica por modo, por fase, por polo o para el conjunto completo del SPD.
La posición de instalación es importante, pero no existe una tabla de kA universal que se ajuste a cada entrada de servicio y cuadro de distribución.
La capacidad nominal de corriente de cortocircuito (SCCR) es una verificación de seguridad independiente frente a la corriente de falla disponible; no es la capacidad de corriente de sobretensión.
El acceso para reemplazo, la indicación, la señalización remota y la coordinación documentada pueden ser tan importantes como comprar un incremento adicional de kA.

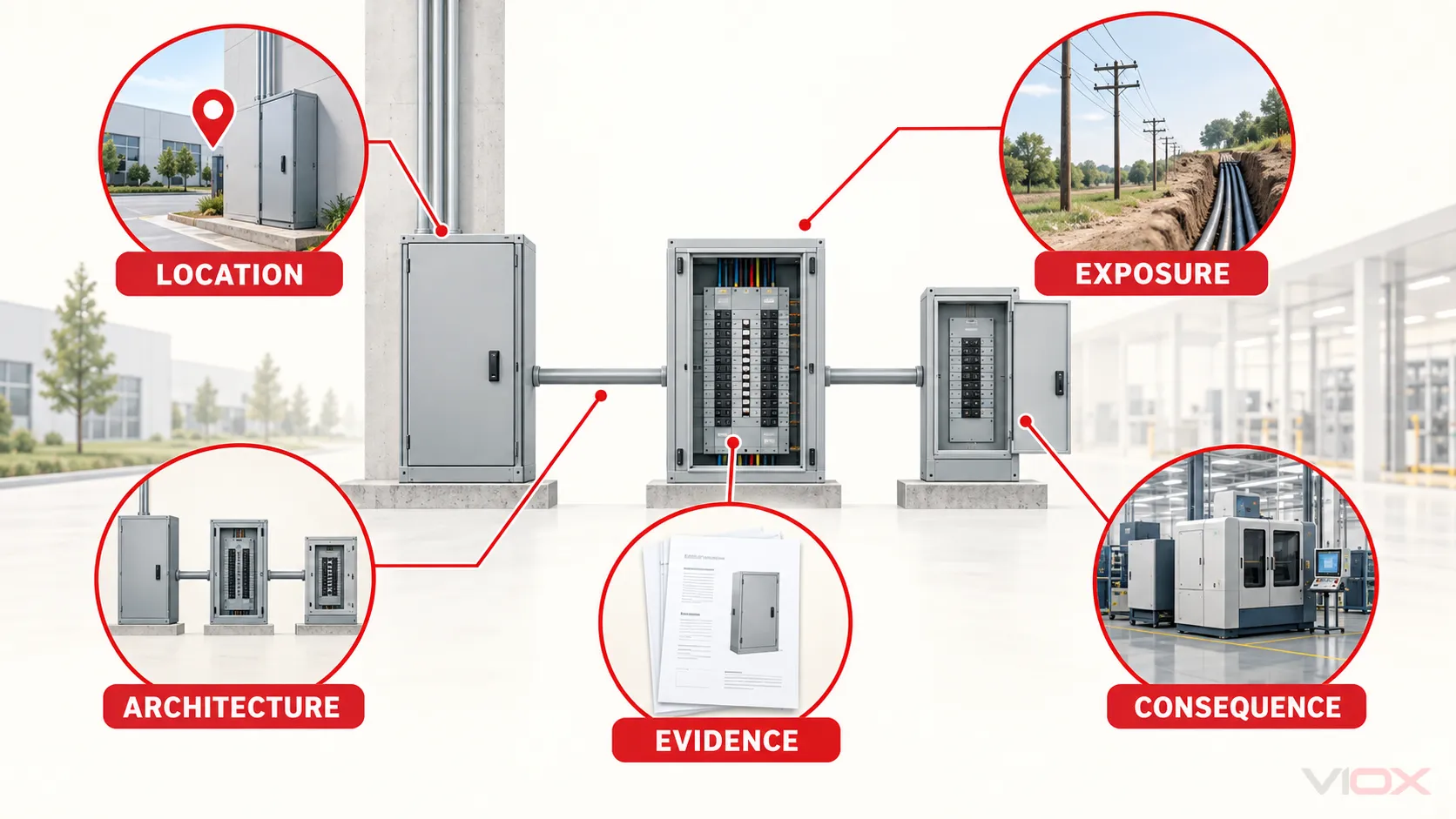

Revisión de capacidad de Gatekeeper para la selección de la capacidad de corriente de sobretensión del SPD en la entrada de servicio, el cuadro de distribución y la carga crítica

Comience por identificar qué número de kA está comparando

Una cotización de SPD que solo dice “40 kA”, “100 kA” o “200 kA” está incompleta. El número solo tiene significado cuando se indican la capacidad nominal asociada, la forma de onda, el modo de protección y la norma del producto.

Marcado o declaración	Lo que describe normalmente	Uso para selección	Límite de comparación
En	Corriente de descarga nominal bajo condiciones de prueba definidas	Comparación de servicio repetitivo dentro de la clase de SPD aplicable	Comparar solo bajo la misma norma y forma de onda
Imáx.	Corriente de descarga máxima, comúnmente asociada con una forma de onda de corriente de 8/20 µs para SPD de Tipo 2 según IEC	Margen de corriente de descarga máxima probada	No tratar como servicio repetido normal o vida útil garantizada
Implícito	Corriente de descarga de impulso utilizada para el servicio de corriente de rayo de Tipo 1 en la práctica IEC	Selección de corriente de impulso Tipo 1	No lo clasifique numéricamente frente a Imax sin tener en cuenta la forma de onda y el ciclo de trabajo diferentes
Por modo	Capacidad declarada para una ruta de protección, como L–N o L–PE	Comparación a nivel de modo	Confirme qué modos están presentes y clasificados
Por fase	Capacidad declarada para las rutas asociadas con una fase bajo la convención establecida por el fabricante	Comparativa de productos a nivel de fase	No asuma que todos los fabricantes lo calculan de forma idéntica
Por polo	Capacidad asignada a un polo o módulo de protección	Comparativa de SPD modular	Confirme cómo los polos forman el modo de protección completo
SCCR	Idoneidad para una corriente de cortocircuito prospectiva declarada bajo condiciones especificadas	Verificación de seguridad ante corriente de falla	Nunca lo sustituya por In, Imax o Iimp

Para obtener definiciones detalladas y la distinción de los ciclos de prueba, utilice la guía VIOX para Imax frente a In en un SPD. Esta página se centra en qué hacer con esos valores nominales al seleccionar la capacidad para una posición de distribución real.

Por qué 25 kA Iimp no es “menor” que 40 kA Imax

Un error común de adquisición es comparar los números ignorando las formas de onda. Un valor nominal de Tipo 1 expresado como Iimp con una forma de onda de 10/350 µs y un valor nominal de Tipo 2 expresado como Imax con una forma de onda de 8/20 µs representan ciclos de prueba diferentes. Las cifras de pico por sí solas no establecen qué dispositivo tiene mayor capacidad de aplicación.

Primero decida si la instalación requiere un ciclo de Tipo 1, Tipo 2 o Tipo 3. Luego compare los productos dentro de ese requisito. La guía VIOX Guía de Tipo 1 frente a Tipo 2 frente a Tipo 3 posee la decisión completa sobre el tipo y la forma de onda.

Qué demuestra —y qué no demuestra— una capacidad nominal de kA superior

Dentro de una familia de productos comparable, una capacidad de corriente de sobretensión adicional puede proporcionar un mayor margen de diseño para exposiciones a sobretensiones severas o repetidas. Esto puede lograrse mediante componentes de protección más grandes, rutas en paralelo, una arquitectura interna diferente u otra elección de diseño. Sin embargo, la capacidad nominal por sí sola no revela cómo se distribuye la corriente internamente, cómo envejecen los elementos de protección o cuándo el SPD completo llegará al final de su vida útil.

Un valor de kA más alto no no por sí mismo demuestra:

un Up o VPR más bajo;
una respuesta más rápida;
un número determinado de eventos soportables;
una vida útil de diez, quince o veinte años;
mejor desconexión térmica;
un SCCR más alto;
compatibilidad correcta de tensión o del sistema de puesta a tierra;
coordinación exitosa con otro SPD;
una certificación válida para el mercado objetivo.

Es por esto que “kA equivale a vida útil” es una afirmación demasiado contundente. La capacidad puede contribuir a la robustez, pero la vida útil real depende de la magnitud, la forma de onda, la duración y la frecuencia de los esfuerzos; la sobretensión temporal; las condiciones ambientales; la construcción interna; la desconexión de protección; y la instalación en sí. La evidencia de resistencia o servicio repetitivo verificada por un fabricante es más útil que una estimación de vida útil inferida únicamente a partir de Imax.

La revisión de la capacidad de control

La idea original de Gatekeeper se vuelve fiable cuando se trata como una revisión de cinco partes en lugar de una escala fija de kA.

1. Ubicación: ¿Dónde se instalará el SPD?

Identifique si el dispositivo se encuentra en la acometida, el cuadro principal, el cuadro de distribución, el panel derivado o de control, o si está directamente asociado a equipos críticos. La ubicación cambia el entorno de sobretensiones, la corriente de cortocircuito disponible, la protección aguas arriba ya presente y la dificultad de sustitución.

IEEE C62.41.2 characterizes surge environments in low-voltage AC circuits using standardized waveforms and location-related stress parameters. It does not create a universal rule that every panel at one location must use one commercial kA size. The selected rating still has to be tied to the project and product evidence.

2. Exposición: ¿Qué fuentes de sobretensión pueden alcanzar esta posición?

Revise el suministro y la instalación en lugar de asumir que todos los paneles principales reciben el mismo “castigo diario”. Los datos relevantes incluyen:

suministro de entrada aéreo o subterráneo;
exposición local a rayos y la evaluación de riesgo de rayos del proyecto;
presencia de un sistema externo de protección contra rayos;
alimentadores exteriores largos o circuitos que salen de la estructura;
conmutación de servicios públicos y bancos de condensadores;
grandes cargas inductivas, contactores, motores, accionamientos y otras fuentes de conmutación locales;
servicios conductores que entran al edificio;
registros de eventos previos, monitoreo de calidad de energía o evidencia de perturbaciones específicas del sitio.

No invente un recuento anual de eventos cuando la instalación no disponga de datos de monitoreo. Registre la evidencia de exposición que realmente existe y declare la incertidumbre donde no la haya.

3. Consecuencia: ¿Qué sucede si la protección no está disponible?

La misma exposición eléctrica puede justificar diferentes decisiones de compra en diferentes instalaciones. Un SPD reemplazable en un tablero no crítico accesible no representa el mismo problema operativo que un SPD que presta servicio a un proceso que no puede detenerse sin un apagado controlado.

Evaluar:

valor y sensibilidad del equipo aguas abajo;
coste y duración de una parada programada;
si el SPD puede aislarse y sustituirse sin detener toda la instalación;
si se dispone de cartuchos de repuesto o unidades de sustitución completas en stock;
si la pérdida de protección es visible localmente;
si se necesita indicación remota para un emplazamiento desatendido o distribuido.

La capacidad es solo una forma de gestionar las consecuencias. Los módulos sustituibles, la redundancia cuando sea compatible, el estado visual, los contactos remotos, el montaje accesible y un procedimiento de sustitución documentado pueden aportar más valor que la simple selección por el número de kA más elevado. Para cuadros desatendidos, consulte la guía VIOX sobre Señalización remota del DPS.

4. Arquitectura: ¿Qué protección existe aguas arriba y aguas abajo?

Un SPD aguas arriba no hace innecesario todo SPD aguas abajo. Los cuadros aguas abajo aún pueden experimentar estrés residual entrante y transitorios generados localmente. Por el contrario, añadir varios SPD no relacionados no demuestra que estén coordinados.

En la etapa de selección de capacidad, registre:

el tipo y la capacidad nominal del SPD en cada posición aguas arriba;
la distancia y la trayectoria del conductor entre etapas;
el requisito de resistencia al impulso del equipo aguas abajo;
el Up o VPR de cada candidato;
cualquier instrucción de coordinación del fabricante;
las rutas de entrada de alimentación, señal, datos y líneas de control.

No calcule una secuencia fija como “20 kA se convierte en 2 kA y luego en 0.3 kA” sin un modelo de sistema o prueba verificados. La división de corriente y el voltaje resultante dependen de la impedancia de la fuente y del cableado, las características del SPD, la longitud de la conexión y los modos de protección. Utilice el VIOX Guía de coordinación y conexión en cascada de SPD para la tarea completa de verificación multietapa.

5. Evidencia: ¿Qué puede probar el modelo exacto?

Una decisión de capacidad no está completa hasta que se resuelve en un registro de producto. Solicite la hoja de datos exacta, las instrucciones de instalación y el registro de certificación específico del mercado cuando se requiera certificación.

Como mínimo, verifique:

modelo y configuración exactos;
aplicación de AC, DC o PV;
voltaje nominal del sistema y Uc/MCOV;
Up o VPR y sus modos de protección;
In, Imax o Iimp con la base de prueba aplicable;
por modo, por fase, por polo o declaración de conjunto;
Tipo 1, Tipo 2, Tipo 3 o la clase IEC/clase de prueba aplicable;
SCCR o la información de resistencia al cortocircuito aplicable;
fusible de respaldo o interruptor automático requerido;
desconectador interno e indicación de estado;
condiciones ambientales y de envolvente;
alcance del certificado para el modelo, voltaje y configuración exactos.

El Guía de la hoja de datos del SPD VIOX proporciona la secuencia completa de lectura de etiquetas. Los campos de cotización en blanco o ambiguos deben permanecer sin resolver en lugar de completarse con suposiciones.

La ubicación cambia las preguntas, no solo el número

La siguiente matriz conserva la lógica útil de principal frente a derivación sin convertir los niveles de producto de un proveedor en una regla de ingeniería universal.

Posición de distribución	Preguntas sobre exposición	Preguntas operativas	Decisión de capacidad	Evidencia a solicitar
Entrada de servicio o cuadro principal	¿El suministro es aéreo? ¿Existe un sistema de protección contra rayos (LPS) externo? ¿Qué requiere la evaluación de riesgos?	¿Es difícil o disruptivo el reemplazo? ¿Es necesario el estado remoto?	Seleccione primero el tipo de SPD requerido, luego elija la capacidad de corriente documentada con el margen apropiado para la exposición evaluada	Tipo/clase de prueba, Iimp o capacidad de corriente aplicable, Up/VPR, Uc/MCOV, SCCR, protección de respaldo, condiciones de instalación
Cuadro de distribución principal o subdistribución mayor	¿Qué SPD aguas arriba existe? ¿Hay alimentadores largos o circuitos exteriores conectados? ¿Existen cargas de conmutación grandes?	¿Qué cargas se ven afectadas por el aislamiento de este cuadro?	Compare productos equivalentes y tenga en cuenta tanto el estrés residual aguas arriba como las fuentes de sobretensión locales	In/Imax o servicio aplicable, Up, modos de protección, evidencia de coordinación, reemplazabilidad e indicación
Derivación o cuadro de control	¿Está el cuadro alejado del cuadro principal? ¿Alimenta motores, accionamientos, solenoides o controles sensibles?	¿Se puede sustituir el SPD durante el mantenimiento rutinario?	No copie automáticamente la capacidad nominal del cuadro principal; seleccione según la exposición local, la arquitectura aguas arriba y las consecuencias para el equipo	Tipo correcto, Uc, Up, In/Imax, OCPD de respaldo, longitud de los conductores e instrucciones de instalación
Equipo crítico o punto de uso	¿Qué transitorio puede llegar a través de los conductores de alimentación, datos o control? ¿Cuál es el nivel de resistencia del equipo?	¿Cuál es la consecuencia del tiempo de inactividad o del reinicio?	Priorice la protección contra sobretensiones, la coordinación, la compatibilidad de interfaz y la mantenibilidad; un número mayor de kA en un SPD de potencia por sí solo puede no resolver la tarea	Up/VPR, evidencia de coordinación de Tipo 3 o a nivel de equipo, compatibilidad de líneas de señal, estado y método de reemplazo

La matriz no contiene intencionalmente ningún 150–300 kA o 50–100 kA bandas. Las gamas comerciales varían, y una etiqueta de ubicación no puede reemplazar una evaluación de riesgos, una especificación de proyecto o la guía de aplicación del fabricante.

Cómo comparar correctamente dos presupuestos de SPD

Suponga que una cotización ofrece “50 kA por modo” y otra ofrece “100 kA por fase”. El segundo número parece mayor, pero las cotizaciones aún no son comparables.

Utilice esta secuencia de normalización:

Haga coincidir el sistema eléctrico. Confirme la tensión nominal, la configuración del cableado, la disposición de la puesta a tierra y la aplicación de AC/DC.
Haga coincidir el tipo de SPD y la norma. No compare un valor Iimp de Tipo 1 con un valor Imax de Tipo 2 como si fueran la misma prueba.
Haga coincidir la designación de la corriente nominal. Compare In con In, Imax con Imax, o Iimp con Iimp.
Haga coincidir la forma de onda y la base de la prueba. Un valor de pico sin su ciclo de trabajo está incompleto.
Normalice la base de la declaración. Identifique cada modo de protección y determine si el valor publicado es por modo, por fase, por polo o para el conjunto completo.
Compare la protección de tensión. Compruebe Up o VPR para los modos requeridos. Una mayor capacidad de corriente no compensa un nivel de protección inadecuado.
Compruebe la idoneidad de la corriente de falla por separado. Compare el SCCR marcado y el OCPD aguas arriba requerido con la corriente de falla disponible.
Compare la mantenibilidad y la evidencia. Revise la indicación, los contactos remotos, los módulos reemplazables, las limitaciones de instalación y la certificación específica del modelo.

Hoja de trabajo de normalización de cotizaciones

Campo	Candidato A	Candidato B	Decisión de aceptación
Modelo/configuración exacta			Debe ser identificable
Estándar y tipo de SPD			Debe ajustarse a la posición de instalación
Uc/MCOV			Debe ajustarse a la tensión y al modo del sistema eléctrico real
Up/VPR según el modo			Debe ajustarse al objetivo de protección del equipo
In y forma de onda			Compare elementos equivalentes
Imax y forma de onda			Compare elementos equivalentes
Iimp y forma de onda, si corresponde			Requerido donde se aplique el servicio de Tipo 1
Sobre una base por modo/por fase/por polo			Debe normalizarse
SCCR y OCPD requerido			Debe ajustarse a la corriente de falla disponible y a las condiciones establecidas
Estado/indicación remota			Coincidir con el plan de mantenimiento
Certificado y alcance del modelo			Verificar para el mercado objetivo

Esta hoja de trabajo evita que un titular de ventas se convierta en una especificación de ingeniería.

No confunda la capacidad nominal de corriente de sobretensión con el SCCR

Ambos valores pueden expresarse en kA, pero responden a preguntas diferentes.

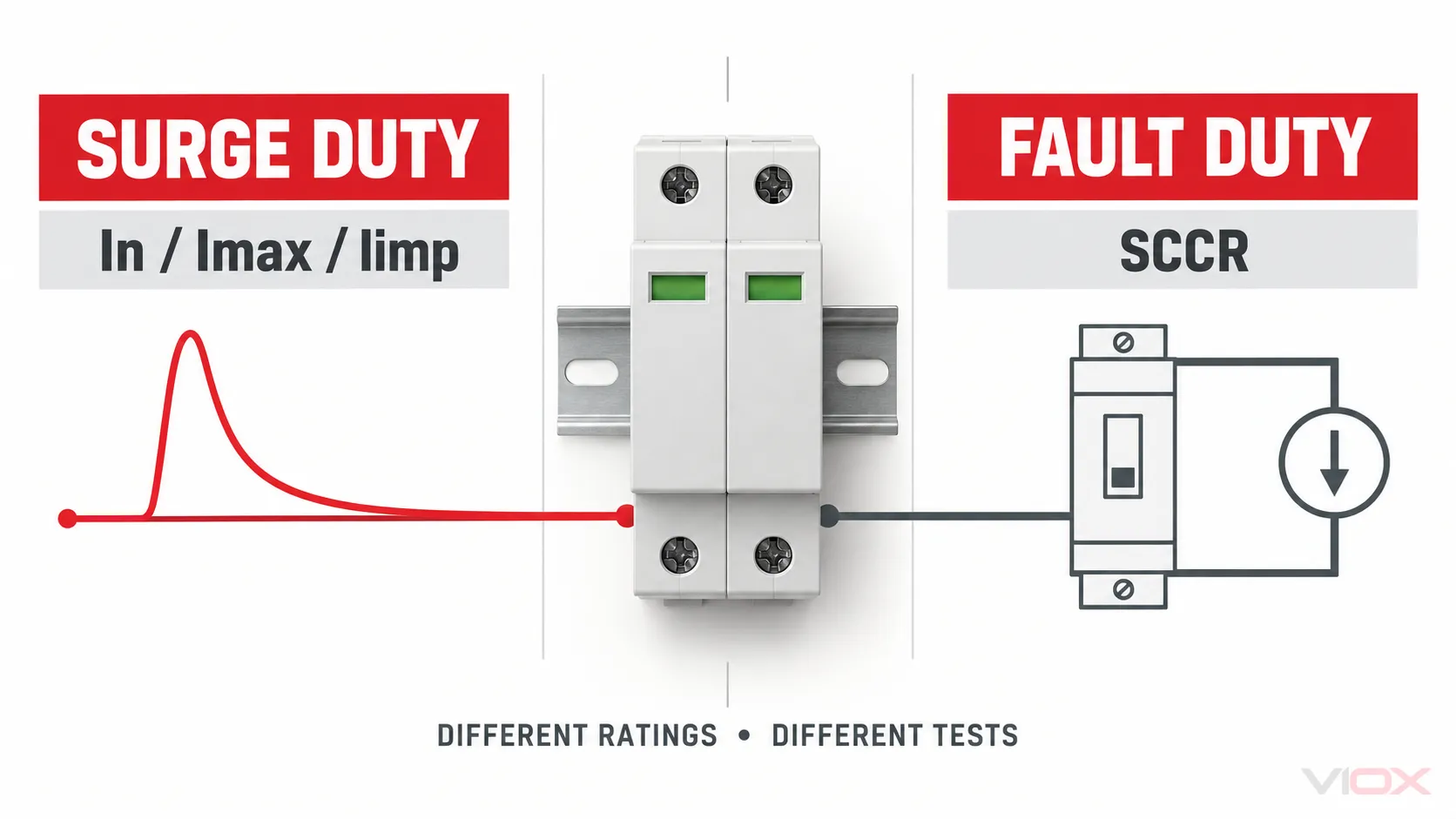

Diferencia entre la capacidad de corriente de sobretensión del SPD y la capacidad de corriente de cortocircuito

Valores nominales de corriente de sobretensión como In, Imax e Iimp describen tareas definidas de corriente transitoria. SCCR describe el nivel de corriente de cortocircuito prospectiva para el cual el SPD es adecuado para su uso bajo sus condiciones declaradas.

El SCCR marcado en el SPD debe ser apropiado para la corriente de falla disponible en el punto de instalación. En aplicaciones norteamericanas, verifique también la lista exacta del producto, el voltaje, la configuración y cualquier dispositivo de protección contra sobrecorriente aguas arriba requerido. El SPD no necesariamente interrumpe la corriente de falla por sí solo; el arreglo de protección completo puede incluir una desconexión interna y un fusible o interruptor automático externo.

El material de verificación de SPD público de UL identifica el voltaje, la frecuencia o la información de fase/DC, VPR, In, MCOV y SCCR entre las marcas que deben verificarse para los dispositivos listados pertinentes. El NEMA Surge Protection Institute describe asimismo el SCCR en relación con la corriente de falla disponible en el circuito. Ninguno de los valores debe inferirse de la capacidad máxima de corriente de sobretensión anunciada del producto.

Para la instalación y los límites de los códigos regionales, revise el VIOX guía de requisitos de instalación de SPD.

Utilice el coste del ciclo de vida como una hoja de trabajo, no como una promesa

La lógica presupuestaria detrás de la Estrategia Gatekeeper sigue siendo útil, pero debe utilizar los datos de entrada del proyecto en lugar de precios de productos, recuentos de eventos o intervalos de sustitución inventados.

Calcule un evento de sustitución como:

Coste del evento de sustitución
= coste de sustitución del SPD
+ mano de obra del electricista o de mantenimiento
+ horas de parada planificada o no planificada × coste de inactividad por hora
+ coste de reinicio, inspección y validación
+ logística urgente, si procede

A continuación, compare los candidatos basándose en algo más que el precio de compra:

Datos de entrada de coste y continuidad	Por qué es importante
Coste inicial del producto y de la instalación	Establece la diferencia inicial
Límite de parada requerido	Muestra si el reemplazo afecta a una carga, a un tablero o a toda la instalación
Cartucho reemplazable o reemplazo del dispositivo completo	Cambia los requisitos de mano de obra, repuestos y acceso
Indicación de estado local y remota	Cambia la rapidez con la que se puede detectar la pérdida de protección
Resistencia documentada o evidencia de servicio repetitivo	Más justificable que estimar la vida útil a partir de Imax
Disponibilidad de repuestos y tiempo de entrega para el reemplazo	Afecta al riesgo de restablecimiento
Procedimiento de inspección y verificación	Garantiza que un dispositivo de mayor precio siga siendo mantenible

Un SPD de mayor capacidad puede ser económicamente razonable en una posición difícil o crítica, pero la conclusión debe provenir de la capacidad documentada del producto y de las consecuencias en el sitio, no de una afirmación garantizada de que una unidad de mayor kA dura diez veces más.

Lista de verificación final para la selección de kA del SPD

Antes de aprobar la línea de kA en una especificación de SPD, confirme que:

El amperaje nominal del panel no se ha utilizado como cálculo de la corriente de sobretensión del SPD.
Se ha establecido el tipo de SPD o la clase de prueba requerida.
Cada valor de kA se identifica como In, Imax, Iimp, SCCR u otra clasificación designada.
La forma de onda y la norma detrás de la corriente nominal son conocidas.
Las declaraciones por modo, por fase, por polo y de conjunto completo han sido normalizadas.
Uc/MCOV coincide con la tensión del sistema real y la disposición de puesta a tierra.
Up/VPR es adecuado para el equipo aguas abajo y el objetivo de protección.
La exposición de la entrada de servicio, distribución, ramal y carga crítica ha sido evaluada por separado.
Los SPD aguas arriba y aguas abajo han sido registrados para la revisión de coordinación.
El SCCR y el dispositivo de protección de respaldo especificado se ajustan a la corriente de falla disponible y a las instrucciones del producto.
El acceso para reemplazo, el estado visual, la señalización remota y la estrategia de repuestos se ajustan a las consecuencias de perder la protección.
Las clasificaciones y las declaraciones de certificación están respaldadas por los documentos exactos del modelo.

El resultado correcto no es “el mayor kA en todas partes”. Es una selección trazable en la que la corriente nominal, la ubicación, el nivel de protección, la seguridad ante corrientes de falla, la mantenibilidad y la evidencia del producto coinciden.
