Bir SPD Veri Sayfası Nasıl Okunur: Uc, Up, In, Imax, Iimp, Tip ve Yedek Sigorta Açıklamaları

Hızlı Cevap: Hangi SPD Değerleri En Önemlidir?

Bir aşırı gerilim koruyucu cihazın (SPD) veri sayfasını açtığınızda, ilk gördüğünüz şey genellikle bir sayı yığınıdır: Uc 275 V, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA, Iimp 12.5 kA, Tip 1, Tip 2, yedek sigorta, açtığı anlamına gelir. Elektronik açma üniteleri genellikle SCCR, Isccrveya VPR. Tuzak, tek bir sayının tüm hikayeyi anlattığını varsaymaktır. Anlatmaz.

Bir SPD veri sayfasını okurken, şunlarla başlayın: sistem gerilimi ve koruma tipi, ardından şunları doğrulayın: Uc/MCOV, Yukarı, İçinde, Imax, Iimp, Tip 1/2/3, AC veya DC değerlerive yedek sigorta veya kesici gereksinimi. Bir parafudru (SPD) sadece en yüksek kA değerine bakarak seçmeyin. Doğru bir SPD; gerçek sistem gerilimi, topraklama sistemi, kurulum yeri, aşırı gerilim maruziyeti, standartlar çerçevesi ve ön koruma ile uyumlu olmalıdır.

Genel bir cihaz incelemesi için önce şuraya bakın: Aşırı Gerilim Koruyucu Cihaz (SPD) Nedir?. Bu kılavuz, özellikle bir satın almacı, pano üreticisi veya elektrik mühendisi gözüyle veri sayfalarının ve etiketlerin okunmasına odaklanmaktadır.

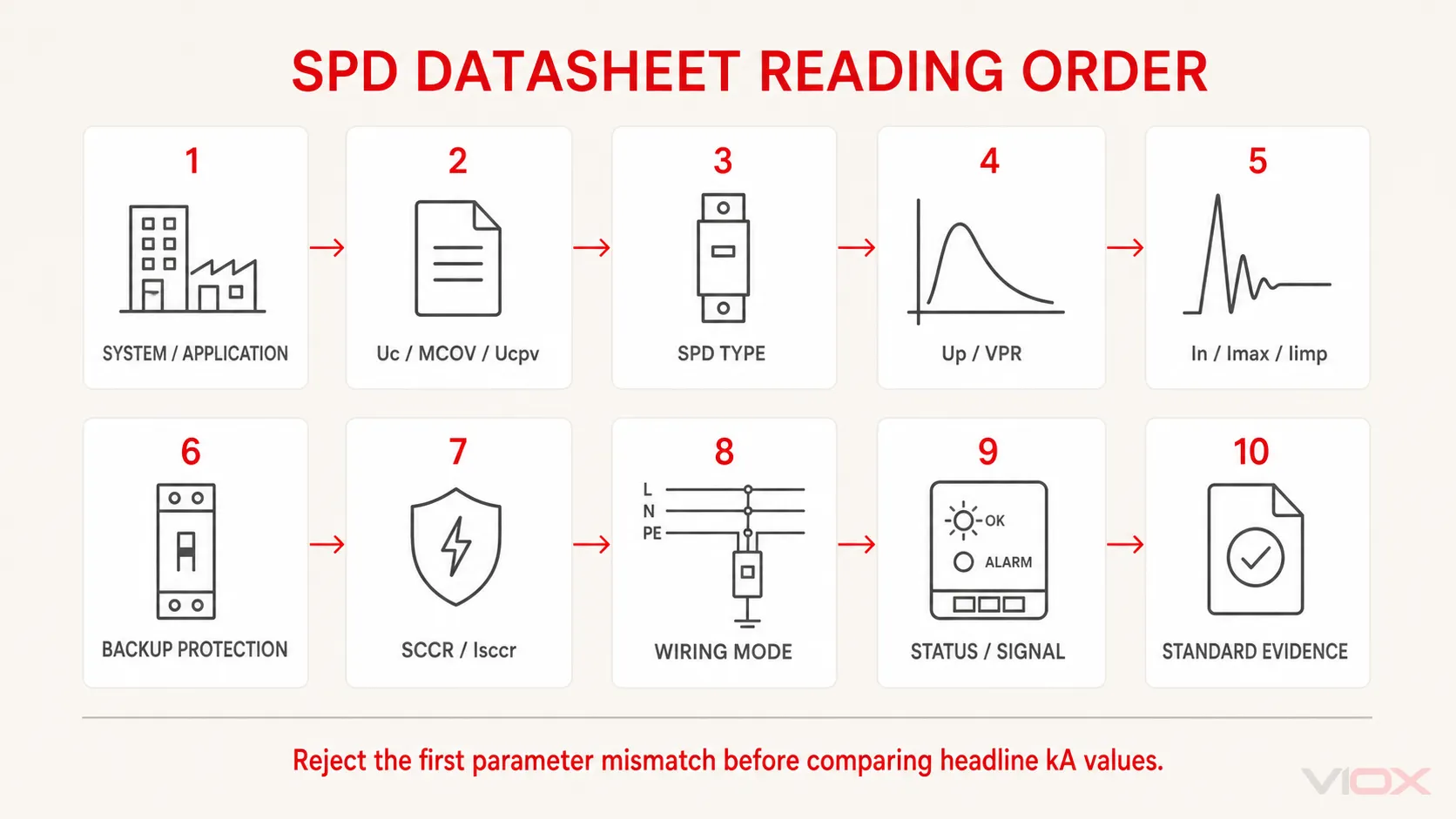

SPD Veri Sayfası Okuma Sırası

Bir SPD veri sayfasını okumanın en güvenli yolu yukarıdan aşağıya doğru okumak değildir. Yanlış ürünleri en hızlı şekilde eleyecek sırayla okuyun.

Adım	Kontrol edilecekler	Neden önemli
1	Sistem tipi: AC, DC, PV, sinyal, TN-S, TN-C-S, TT, IT	SPD kablolama ve gerilim modu sisteme bağlıdır
2	Uc / MCOV / Ucpv	Sürekli çalışma gerilimi için yeterince yüksek olmalıdır
3	SPD Tipi: Tip 1, Tip 2, Tip 3, Tip 1+2	Kurulum noktası ve aşırı gerilim maruziyeti ile eşleşmelidir
4	Up / VPR	Geçerli test çerçevesi altındaki gerilim sınırlama performansını tanımlar
5	In, Imax, Iimp	Farklı test dalga formları altında aşırı gerilim deşarj görevini gösterir
6	Yedekleme koruması	Sigorta veya kesici koordinasyonu gerekebilir
7	SCCR veya Isccr gibi geçerli kısa devre dayanım/akım beyanı	Muhtemel kısa devre akımı ve üst koruma ile uyumlu olmalıdır
8	Kablolama modu ve kutup konfigürasyonu	L-N, L-PE, N-PE, 3+1, 4+0, DC+/DC-, DC-PE
9	Durum göstergesi ve uzaktan sinyalizasyon	Bakım ve izleme için gereklidir
10	Standart ve sertifikasyon temeli	IEC, UL, GB, EN veya projeye özel gereksinimler

Bu sıra, yaygın bir hatayı önler: önce en yüksek Imax değerine sahip SPD'yi seçip, daha sonra sürekli çalışma geriliminin, yedek sigortanın veya kurulum tipinin yanlış olduğunu fark etmek.

SPD İsim Plakası / Veri Sayfası Örneği

Tipik bir alçak gerilim güç SPD etiketi şu işaretleri içerebilir:

Tip 2, Uc 275 VAC, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA, 8/20 μs, IEC 61643-11, maks. yedek sigorta 125 A gG, uzaktan kontak opsiyonel

İşte nasıl okunacağı:

İşaretleme	Size ne anlatıyor	Ne doğrulanmalı
Tip 2	Dağıtım seviyesinde aşırı gerilim koruması için SPD sınıfı	Tip 2, kurulum noktası için uygun mu?
Uc 275 VAC	Maksimum sürekli çalışma voltajı	Sistem gerilimi ve topraklama düzeni ile uyumlu mu?
Up ≤ 1.5 kV	Standart test koşulları altında gerilim koruma seviyesi	Akış yönündeki ekipman yeterince korunuyor mu?
In 20 kA	Nominal deşarj akımı, Tip 2 için genellikle 8/20 μs	Tekrarlanan aşırı gerilim dayanımı saha için yeterli mi?
Imax 40 kA	8/20 μs test dalga formu altında maksimum deşarj akımı	Bunu normal tekrarlanan kapasite olarak değerlendirmeyin
IEC 61643-11	Alçak gerilim AC güç SPD'leri için ürün standardı işareti	Sürümü, sertifika kapsamını, modeli ve destekleyici test dokümantasyonunu doğrulayın
Maksimum yedek sigorta 125 A gG	Belirtilen SPD konfigürasyonu için üretici tarafından beyan edilen izin verilen maksimum aşırı akım koruması	Sistem tarafındaki cihazı üretici talimatı ile karşılaştırın ve özel branşman korumasının gerekli olup olmadığını belirleyin
Uzaktan kontak	BMS/PLC/alarm devresine durum sinyali gönderilmesini sağlar	Kontak değerini ve arıza gösterge mantığını kontrol edin

Yukarıdaki değerler örnek bir formattır, evrensel bir tavsiye değildir. Her zaman teknik veri sayfasına ve yerel elektrik yönetmeliklerine uyun.

Hangi IEC standardı sürümünü doğrulamanız gerekiyor?

Güncel alçak gerilim AC güç SPD'leri için, IEC 61643-01:2024 SPD'ler için ortak gereksinimleri içerirken, IEC 61643-11:2025 AC'ye özel gereksinimleri içerir ve IEC 61643-01 ile birlikte uygulanır. Sadece “IEC 61643-11” yazan bir etiket, sürümü, sertifika kapsamını veya gönderilen modelin test edilen yapı ile eşleşip eşleşmediğini belirlemek için yeterli değildir.

Diğer uygulamalar serinin farklı bölümlerini kullanır. Örneğin, PV SPD'leri şunun kapsamındadır: IEC 61643-31, telekomünikasyon ve sinyal ağı SPD'leri ise şunun kapsamındadır: IEC 61643-21:2025, bu da IEC 61643-01:2024 ile birlikte kullanılır. Standartlar arasındaki değerleri karşılaştırmadan önce ürün kategorisini doğrulayın.

Uc / MCOV: Maksimum Sürekli Çalışma Gerilimi

Uc maksimum sürekli çalışma gerilimi için kullanılan IEC terimidir. Kuzey Amerika terminolojisinde, MCOV maksimum sürekli çalışma gerilimi anlamına gelir. PV DC parafudrlar (SPD) için veri sayfasında Ucpv.

Bu, genellikle kontrol edilmesi gereken ilk değerdir; çünkü sürekli çalışma geriliminden daha yüksek bir gerilime bağlanan bir SPD aşırı ısınabilir, hızla eskiyebilir veya vaktinden önce arızalanabilir.

Yaygın alıcı hatası

Uc değerini nominal gerilime çok yakın seçmek.

Örneğin, 230/400 V AC bir sistem, katalogdan sadece "230 V" okunarak seçilmez. Doğru Uc değeri; faz-nötr veya faz-toprak bağlantı moduna, topraklama sistemine, gerilim toleransına ve üreticinin öngördüğü kablolama şemasına bağlıdır.

Daha detaylı bir kılavuz için bkz. SPD üzerinde Uc ve Up ne anlama gelir? ve MCOV SPD Maksimum Sürekli Çalışma Gerilimi Kılavuzu.

Yukarı: Gerilim Koruma Seviyesi

Yukarı geçerli standart testler kapsamında belirlenen beyan edilen gerilim koruma seviyesidir. SPD'nin gerilim sınırlama performansını karakterize eder, ancak kurulu bir sistemdeki her bir alt cihazın maruz kalacağı kesin gerilim olarak değerlendirilmemelidir.

Daha düşük bir Up değeri genellikle tercih edilir çünkü bu, aşağı yöndeki ekipmanlara daha az aşırı gerilim ulaşması anlamına gelir. Ancak daha düşük bir Up değeri, yalnızca Uc, Tip, koordinasyon, kablo uzunluğu ve sistem uyumluluğu doğru olduğunda faydalıdır. Çok düşük bir Up değerine sahip ancak yanlış Uc, yanlış Tip, zayıf koordinasyon veya uygun olmayan yedek korumaya sahip bir SPD yine de yanlış üründür.

Satın alma biriminin kontrol etmesi gerekenler

• İlgili koruma modu için Up değeri
• yukarı ve aşağı yöndeki SPD'lerle koordinasyon
• korunan ekipmana olan mesafe
• kablo uzunluğu ve montaj kalitesi
• ekipman darbe dayanım seviyesi

Montaj önemlidir. Uzun SPD kabloları, veri sayfasındaki Up değeri iyi görünse bile efektif geçiş gerilimini artırır. Yerleşim konusuyla ilgili olarak bkz. SPD'ler Nereye Kurulur: Elektrik Panosu Kılavuzu.

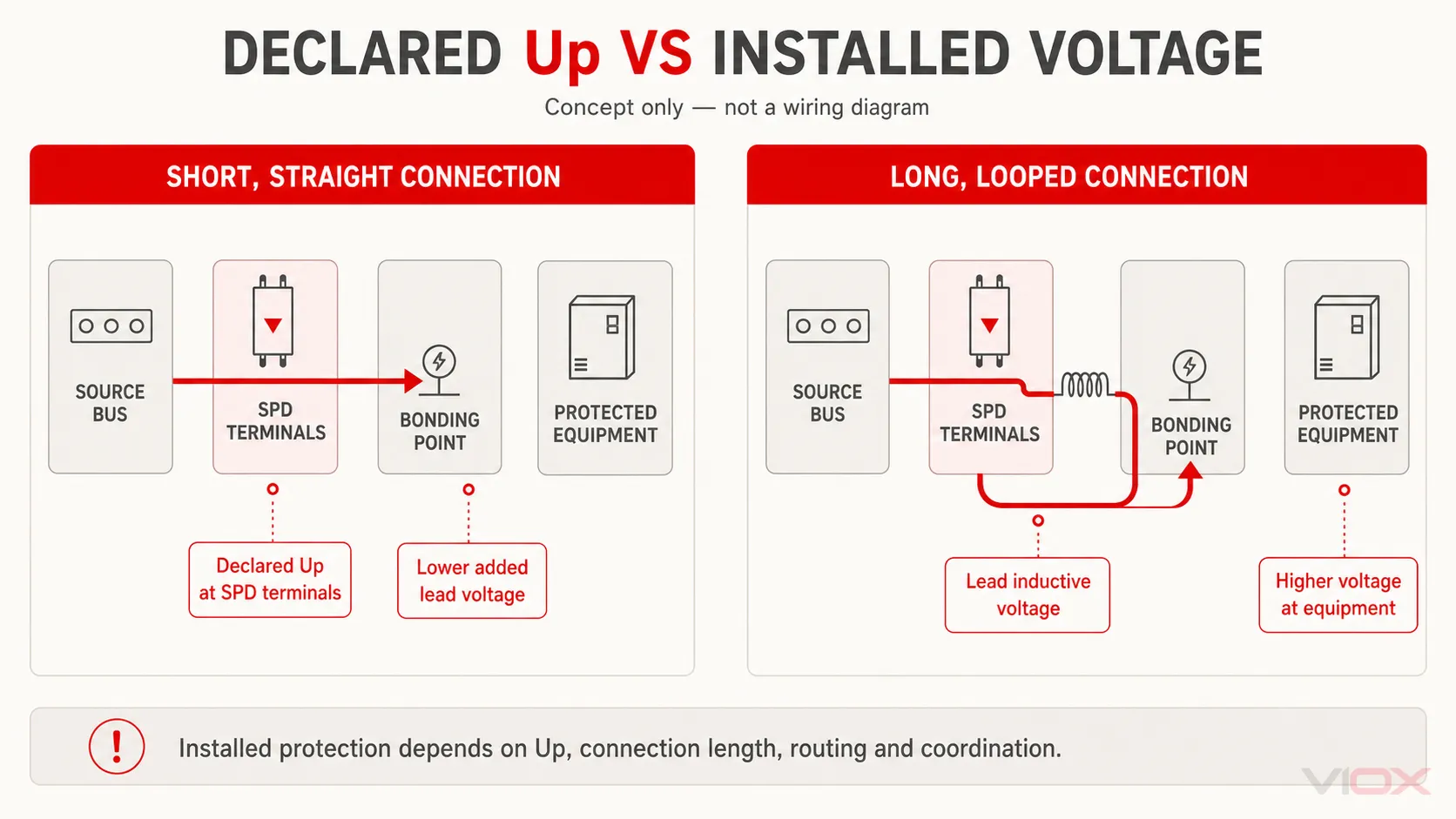

Kablo uzunluğu neden gerçek Up değerini veri sayfasındaki Up değerinden daha kötü hale getirebilir

Beyan edilen Up, SPD terminallerinde standart testler ile belirlenir. Gerçek bir panoda, bağlantı iletkenleri hızlı bir aşırı akım darbesi sırasında endüktif gerilim düşümü ekler. Bu nedenle korunan ekipmanda görülen gerilim, üzerinde yazılı Up değerinden daha yüksek olabilir.

İşte bu yüzden SPD kurulum kılavuzları kısa, düz iletkenler ve koruma topraklamasına veya eşpotansiyel noktasına düşük empedanslı bir yol vurgular. Karşılaştırılabilir beyan edilen Up değerlerine sahip iki SPD, bağlantı uzunlukları ve güzergahları farklı olduğunda farklı kurulu koruma sağlayabilir.

Mühendislik kuralı basittir: Veri sayfasındaki Up değerini okuyun, ancak korumayı kurulu devre yoluna göre değerlendirin.

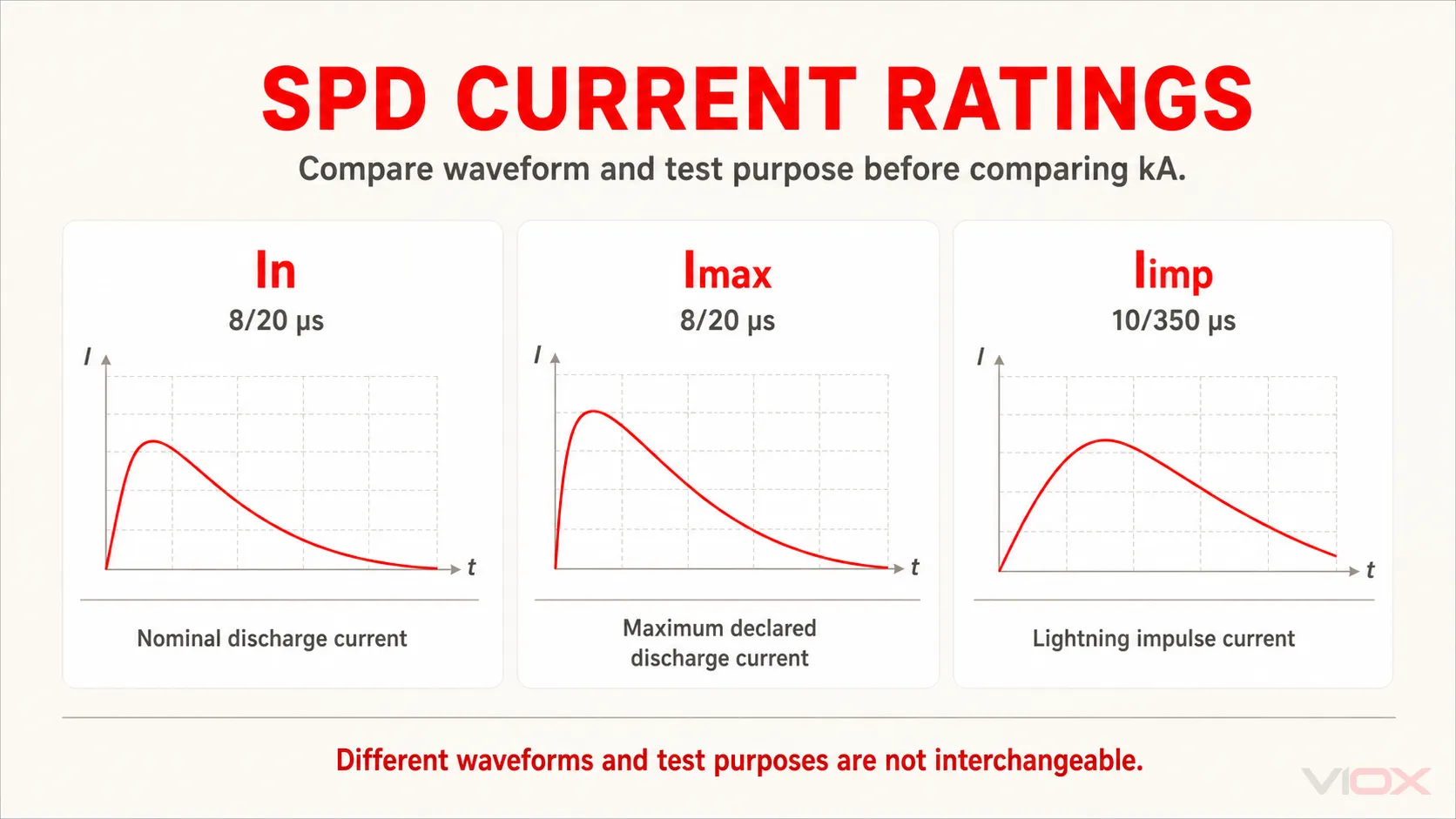

Akım Değerlerinin Kodunu Çözme: In, Imax ve Iimp

SPD akım değerlerinin tümü aynı türden kA sayıları değildir. Farklı dalga formları kullanırlar ve farklı tedarik sorularına yanıt verirler.

Değerlendirme	Yaygın dalga formu	Neyi test eder	Genel bağlam	Satın alma hatası
İçinde	8/20 μs	Nominal deşarj akımı ve tekrarlanan aşırı gerilim görevi	Tip 2 parafudr değerlendirmesi	Dayanıklılığı göz ardı edip sadece Imax değerine göre satın alma
Imax	8/20 μs	Test koşulları altında beyan edilen maksimum deşarj akımı	Tip 2 parafudr ana kapasitesi	Normal tekrarlanan kapasite olarak değerlendirmek
Iimp	10/350 μs	Yıldırım darbe akımı kapasitesi	Tip 1 veya Tip 1+2 SPD	Doğrudan Imax ile karşılaştırmak

Satın alma için, In, aynı test çerçevesi içinde nominal deşarj akımı görevini karşılaştırırken genellikle Imax'tan daha bilgilendiricidir, sırasında Proje yıldırım akımı darbe kapasitesi gerektirdiğinde Iimp, temel beyan edilen parametredir. Katalog sayfasında büyük bir Imax etkileyici görünebilir, ancak yanlış Uc, yüksek Up, eksik yedek koruma veya yanlış SPD Tipi değerlerini telafi etmez.

In ve Imax: Nominal ve Maksimum Deşarj Akımı

İçinde Nominal deşarj akımıdır; birçok Tip 2 SPD için 8/20 μs dalga formu altında tekrarlanan aşırı gerilim yükü ile ilişkilendirilir.

Imax Maksimum deşarj akımıdır; Tip 2 SPD'ler için genellikle 8/20 μs dalga formuna dayanır. Test koşulları altında beyan edilen daha yüksek bir aşırı gerilim seviyesini temsil eder, ancak SPD'nin normal hizmet ömrü boyunca sürekli olarak kaldırabileceği akım olarak değerlendirilmemelidir.

Değerlendirme	Anlamı	Alıcı hatası
İçinde	Nominal deşarj akımı; tekrarlanan aşırı gerilim yükünü belirtmeye yardımcı olur	Bunu göz ardı edip sadece Imax değerine bakmak
Imax	Beyan edilen dalga formu altında maksimum deşarj akımı	Normal işletme kapasitesi olarak değerlendirmek
8/20 μs	Tip 2 testleri için yaygın olarak kullanılan aşırı gerilim akım dalga formu	Dalga formunu kontrol etmeden kA değerlerini karşılaştırmak

Detaylı bir karşılaştırma için bkz. Aşırı Gerilim Koruma Cihazları için Imax ve In Derecelendirmeleri ve SPD kA Değeri Boyutlandırma Kılavuzu.

Iimp: Tip 1 SPD'ler Neden Darbe Akımı Kullanır?

Iimp darbe akımı anlamına gelir. Genellikle Tip 1 SPD'ler ile ilişkilendirilir ve 10/350 μs dalga formu. Aynı tepe akımında bu test darbesi, 8/20 μs'lik bir darbeden önemli ölçüde daha fazla yük ve özgül enerji görevi temsil eder, bu nedenle iki kA değeri birbirinin yerine kullanılamaz.

Satın alma hatalarının çoğu burada gerçekleşir. Dalga formu ve SPD Tipi aynı olmadığı sürece, 25 kA'lik bir değer otomatik olarak 40 kA'lik bir değerden daha iyi veya daha kötü değildir.

Parametre	Yaygın dalga formu	Genel SPD bağlamı	Ne anlama geldiği
İçinde	8/20 μs	Tip 2	Nominal darbe deşarj kapasitesi
Imax	8/20 μs	Tip 2	Beyan edilen maksimum deşarj akımı
Iimp	10/350 μs	Tip 1	Yıldırım darbe akımı kapasitesi

Binada harici yıldırımdan korunma sistemi, havai hat beslemesi veya yıldırım akımı deşarjı için proje gereksinimleri varsa, Tip 1 veya Tip 1+2 SPD seçimi gerekebilir. Tip 1 Iimp gereksinimi için Tip 2 Imax değerini ikame etmeyin.

Tip 1 - Tip 2 - Tip 3 SPD

SPD Tipi, cihazın nerede ve nasıl kullanılacağını tanımlar. IEC Tip 1/2/3 ve UL Tip 1/2/3 birbiriyle ilişkili ancak aynı olmayan sistemlerdir, bu nedenle ilgili standardı kontrol etmeden bunları kıyaslamayın.

IEC SPD Tipi	Tipik IEC uygulama bağlamı	Temel değer odak noktası
Tip 1	Tesisin başlangıcı veya kısmi yıldırım akımının beklenebileceği bir LPZ sınırı	Iimp, uygulanabilir durumlarda takip akımı davranışı, üst kademe koordinasyonu
Tip 2	Ana dağıtım panosu veya tali dağıtım panosu	In, Imax, Up, Uc
Tip 3	Hassas ekipmanların yakını ve yukarı yöndeki koruma ile koordineli	Uoc veya uygulanabilir kombine dalga verileri, gerilim koruma seviyesi, koordinasyon
Tip 1+2	Birleşik yıldırım akımı ve aşırı gerilim koruması	Iimp artı Tip 2 performans parametreleri

Bunlar tipik IEC uygulama bağlamlarıdır, evrensel konum etiketleri değildir. UL Tip tanımlamaları, UL 1449 çerçevesini izler ve doğrudan IEC tablosuyla eşleştirilmek yerine ilgili UL ürün dokümantasyonundan yorumlanmalıdır.

Tam bir karşılaştırma için bkz. Aşırı Gerilim Koruyucu Cihaz Tip 1 vs Tip 2 vs Tip 3.

AC SPD ile DC / PV SPD değerleri

Veri sayfası uygulamayı açıkça desteklemediği sürece AC ve DC SPD'ler birbirinin yerine kullanılamaz.

AC güç sistemleri için şunları okuyun:

• Uc / MCOV
• sistem gerilimi
• topraklama sistemi
• Tip 1/2/3
• kutup yapılandırması
• yedek sigorta veya kesici
• SCCR veya Isccr gibi uygulanabilir kısa devre dayanım/akım beyanı

PV DC veya BESS DC uygulamaları için şunları da okuyun:

• Ucpv veya nominal DC çalışma gerilimi
• maksimum PV dizi açık devre gerilimi
• polarite ve kablolama modu
• DC+/DC-, DC-PE koruma modları
• IEC 61643-31 veya ilgili DC/PV SPD standart temeli
• yedek koruma ve DC kısa devre davranışı

DC'ye özel uygulamalar için bkz. DC Aşırı Gerilim Koruma Cihazları: PV, EV Şarj, BESS ve Endüstriyel DC SPD Seçim Kılavuzu ve BESS (Batarya Enerji Depolama Sistemleri) Aşırı Gerilim Koruma Kılavuzu.

Yedek Sigorta veya Yedek Kesici Gereksinimi

Yedek sigorta veya yedek devre kesici hattı, dekoratif bir özellik değil, üretici kurulum sınırıdır. Belirtilen SPD konfigürasyonu için izin verilen aşırı akım koruma düzenini tanımlar ve sistem tarafındaki koruyucu cihaz, beklenen kısa devre akımı, iletken düzeni ve üretici talimatları ile birlikte yorumlanmalıdır.

SPD tasarımına ve kurulumuna bağlı olarak, yedek koruma şunlar için gerekli olabilir:

• kullanım ömrü sonu arızasından sonra SPD'yi güvenli bir şekilde ayırmak
• Mevcut kısa devre akımı ile koordine edin
• Üst koruma cihazının test edilen koşulları aşmasını önleyin
• Üreticinin kurulum talimatlarına uyun
• Yerel yönetmelik veya pano standart gerekliliklerini karşılayın

Kontrol edilecekler

Veri sayfası satırı	Neden önemli
Maksimum yedek sigorta	Sistem tarafındaki korumayı beyan edilen maksimum değerle karşılaştırın; üst cihaz bu değeri aştığında özel bir SPD branşman sigortası gerekebilir
Yedek kesici seçeneği	İzin veriliyorsa kesici eğrisini, değerini ve kesme kapasitesini doğrulayın
SCCR / Isccr / geçerli kısa devre beyanı	Tam standardı, voltajı, koruma kombinasyonunu ve beklenen hata akımı koşulunu doğrulayın
Entegre ayırıcı	Her zaman üst koruma ihtiyacını ortadan kaldırmaz
Sigorta tipi	gG, gL, sınıf veya üreticiye özel gereksinimlere uyulmalıdır

Veri sayfasında yedek korumanın gerekli olduğu belirtiliyorsa, SPD'nin halihazırda bir göstergesi veya termal ayırıcısı olduğu için bunu ihmal etmeyin.

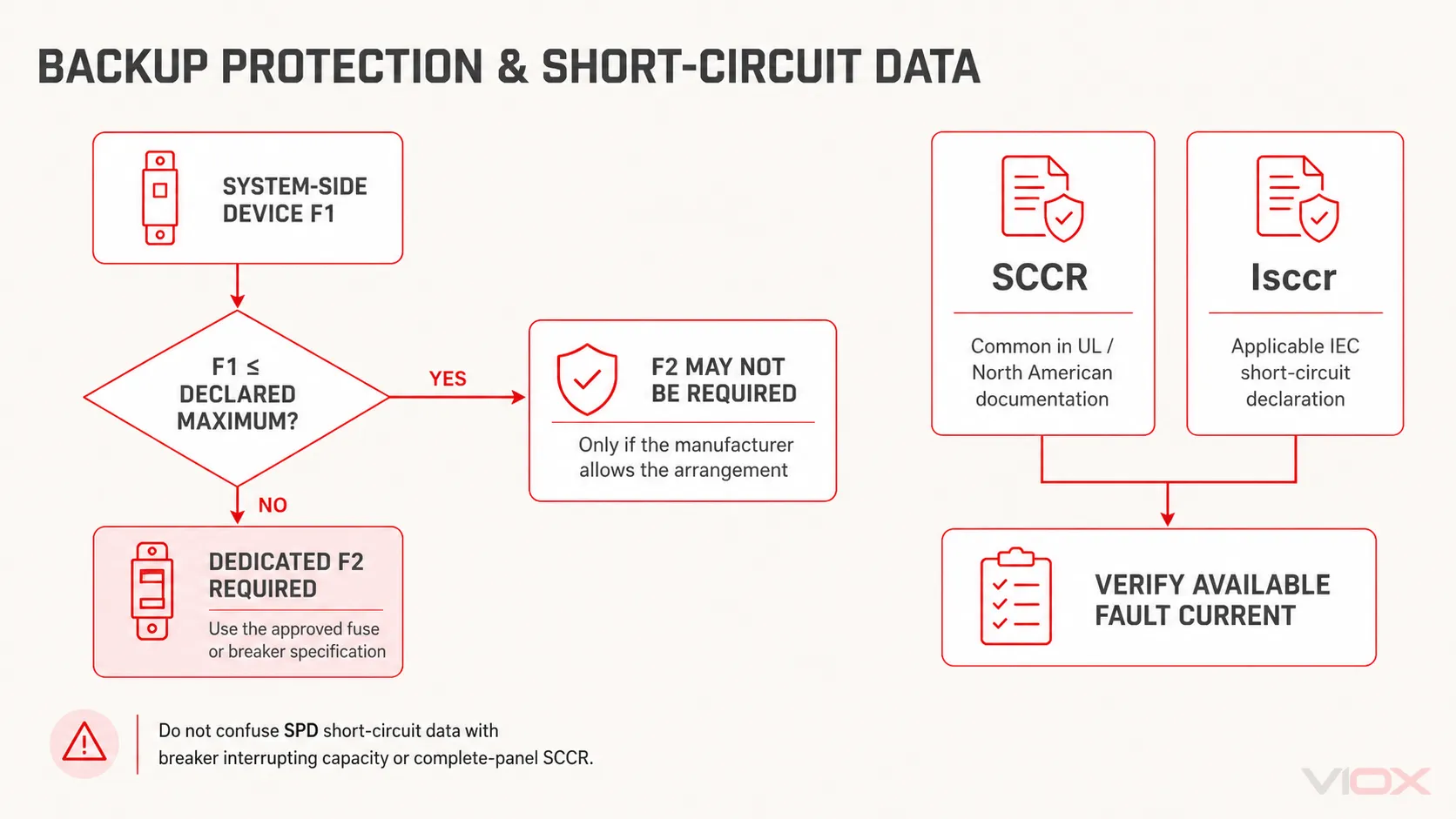

“max backup fuse 125 A gG” ifadesi nasıl yorumlanır”

Bu işareti otomatik olarak “tüm tesisatta 125 A'den daha büyük bir üst sigorta bulunamaz” şeklinde okumayın. Branşman bağlantılı bir SPD için üreticinin koordinasyon talimatlarını kullanın:

• Eğer sistem tarafındaki koruyucu cihaz F1 değerinde veya altındaysa izin verilen değer, ayrı bir SPD branşman sigortası F2 gerekli olmayabilir, üreticinin bu düzenlemeye izin vermesi şartıyla.
• Eğer F1 aşarsa beyan edilen maksimum değeri, genellikle özel bir branşman sigortası veya onaylı başka bir aşırı akım koruma cihazı gereklidir.
• Bir gG sigorta yerine bir devre kesiciye izin verilmişse, değerini, açma karakteristiklerini, kesme kapasitesini ve üreticinin belirttiği eşdeğerliği doğrulayın. Eşit amper değerlerinin birbirinin yerine kullanılabileceğini varsaymayın.
• Seçilen yedek cihazın darbe dayanımını kontrol edin, böylece amaçlanan görev döngüsü içindeki bir ani yükselme (surge) sırasında SPD'nin bağlantısını kesmez.

Kısa devre terminolojisi aynı zamanda standartlar çerçevesine de bağlıdır. SCCR Kuzey Amerika ve UL belgelerinde yaygındır. IEC veri sayfaları bunun yerine şu gibi bir kısa devre dayanım/akım değeri beyan edebilir: Isccr. Her iki değer de üst kısımdaki devre kesicinin kesme kapasitesi veya komple panonun SCCR değeri ile karıştırılmamalıdır.

Kurulum hataları için bkz. SPD Kurulum Hataları Düzeltme Kılavuzu ve SPD Kurulum Gereksinimleri: Yönetmelik ve Güvenlik Standartları.

Uzaktan Sinyalizasyon, Arıza Göstergesi ve Değiştirilebilir Modül

SPD durum göstergesi önemlidir çünkü bir SPD, tekrarlayan aşırı gerilim maruziyetinden sonra kullanım ömrünü tamamlayabilir. Eğer gösterge kontrol edilmezse, SPD modülü artık işlevsel olmamasına rağmen pano korunuyor gibi görünebilir.

Yaygın durum özellikleri şunlardır:

• görsel yeşil/kırmızı pencere
• tak-çıkar değiştirilebilir modül
• uzaktan sinyalizasyon kontağı
• BMS, PLC, SCADA veya pano lambası için alarm çıkışı
• Yanlış değişimi önlemek için kartuş anahtarlama

Veri sayfasını okurken, uzaktan kontak sinyalinin gerekli alarm mantığında normalde açık, normalde kapalı, enversör veya arıza emniyetli (fail-safe) olup olmadığını doğrulayın. Ayrıca bir alarm devresine bağlamadan önce kontak değerlerini kontrol edin.

SPD Değerlerinin Size Söylemedikleri

İki SPD benzer temel değerlere sahip olabilir: Tip 2, Uc 275 VAC, Up ≤ 1.5 kV, In 20 kA, Imax 40 kA. Bu, otomatik olarak aynı şekilde yaşlanacakları, bağlantıyı kesecekleri, arıza bildirecekleri veya aynı performansı gösterecekleri anlamına gelmez.

Veri sayfaları size beyan edilen test değerlerini gösterir. Bu değerlerin arkasındaki üretim disiplinini tam olarak yansıtmazlar.

MOV kalitesi ve tutarlılığı

Birçok alçak gerilim güç SPD'si, ana gerilim sınırlayıcı bileşen olarak metal oksit varistörler (MOV) kullanır. MOV karakteristikleri; kenetleme davranışını, kaçak akımı, yaşlanmayı, termal stresi ve koruma yolları arasındaki akım paylaşımını etkiler.

Satın alma işlemleri için şunları sorun:

• MOV değerleri, beyan edilen Uc ve aşırı gerilim görev döngüsü için uygun mu?
• MOV'lar kutuplar veya modüller arasında tutarlı bir şekilde eşleştirilmiş mi?
• Kritik aşırı gerilim bileşenleri için parti izlenebilirliği mevcut mu?
• Üretici, gelen bileşen denetimlerini kontrol ediyor mu?

Bu, her alıcının MOV üretimini denetlemesi gerektiği anlamına gelmez. Bu, ciddi bir tedarikçinin SPD derecelendirmesinin arkasındaki bileşen kalite kontrollerini açıklayabilmesi gerektiği anlamına gelir.

Termal ayırıcı tasarımı

Bir SPD'nin kullanım ömrü sonunda güvenli bir şekilde devre dışı kalması beklenir. MOV tabanlı SPD'ler için termal ayırıcı kritik bir güvenlik özelliğidir. Aşırı ısınma veya bozulma güvensiz bir durum yarattığında MOV'u devreden ayırır.

Ürünleri karşılaştırırken şunları kontrol edin:

• SPD'nin dahili bir ayırıcısı olup olmadığı
• Arıza göstergesinin ayırma mekanizmasıyla nasıl bağlantılı olduğu
• Modülün görünür durum göstergesine sahip olup olmadığı
• Harici yedek korumanın hala gerekli olup olmadığı
• Veri sayfasının kullanım ömrü sonu davranışını net bir şekilde açıklayıp açıklamadığı

Sadece yeşil/kırmızı bir pencerenin, ayırma tasarımının sağlam olduğunu kanıtladığını varsaymayın. Gösterge, yalnızca dahili koruma durumunu doğru bir şekilde yansıtıyorsa faydalıdır.

Muhafaza, ark kontrolü ve alev davranışı

SPD muhafaza malzemeleri ve iç yerleşim önemlidir çünkü aşırı gerilim bileşenleri termal ve elektriksel strese maruz kalabilir. Veri sayfası alev alma derecesini, yalıtım verilerini veya standart uyumluluğunu listeleyebilir, ancak alıcı yine de ürünün pano ortamı ve beklenen hata seviyesi için uygun olup olmadığını kontrol etmelidir.

Önemli inceleme noktaları şunlardır:

• belirtilmişse muhafaza alev geciktirici derecesi
• boşluk ve yalıtım tasarımı
• canlı parçaların iç ayrımı
• modül kilitleme ve değiştirme tasarımı
• terminal dayanımı ve iletken uyumluluğu

Sadece ön etikete bakarak karar vermekten kaçının. Dahili ayırıcının kalitesi ve muhafaza tasarımı, gerçek SPD güvenliğinin bir parçasıdır.

Sertifikasyon ve üretim tutarlılığı

Bir sertifika veya standart referansı önemlidir, ancak satın alınan gerçek modelle eşleşmelidir. OEM'ler, distribütörler ve pano üreticileri için pratik soru sadece "bir numune test edildi mi?" değil, aynı zamanda "üretim, test edilen tasarımla tutarlı kalıyor mu?" sorusudur."

Şunları talep edin:

• Veri sayfası, sertifika ve ürün etiketi arasında tam model numarası eşleşmesi
• Uygulanabilir standart ve test raporu kapsamı
• Üretim partisi izlenebilirliği
• Bileşen değişiklik kontrolü
• Gönderilen ürünle eşleşen kurulum talimatları
• Yedek sigorta veya kesici talimatlarını netleştirin

Bu bölüm, ciddi satın alma ekiplerinin gerçek bir teknik şartnameyi katalog beyanlarından ayırdığı yerdir.

Yaygın Satın Alma Hataları

1. Sadece Imax değerine göre satın alma yapmak

Yüksek bir Imax değeri çekici görünür ancak SPD'nin uygun olduğunu kanıtlamaz. Uc, Up, Tip, dalga formu, yedek koruma ve kurulum noktası gibi faktörlerin tümü önemlidir.

2. Tip 1 Iimp değerini Tip 2 Imax değeri ile kıyaslamak

Bu değerler farklı dalga formlarına ve test amaçlarına dayanmaktadır. Bunları aynı tür kA değeriymiş gibi kıyaslamayın.

3. Uc / MCOV değerini göz ardı etmek

Sürekli çalışma gerilimi çok düşük olan bir SPD erken arızalanabilir. Çok yüksek gerilim değerine sahip bir SPD ise daha az etkili bir gerilim sınırlaması sağlayabilir. Seçiminizi gerçek sisteme göre yapın.

4. Daha düşük Up değerinin her zaman daha iyi olduğunu düşünmek

Daha düşük Up değeri, yalnızca SPD doğru şekilde koordine edildiğinde ve kurulduğunda faydalıdır. Kablo uzunluğu, topraklama yolu, üst kademe SPD koordinasyonu ve sistem gerilimi hala önem taşımaktadır.

5. AC SPD'yi PV DC devrelerinde kullanmak

DC/PV sistemleri, uygun Ucpv değerine ve kablolama moduna sahip DC sınıfı SPD'ler gerektirir. AC işaretlerini PV/DC değerlerinin yerine kullanmayın.

6. Yedek korumanın eksik olması

Eğer SPD veri sayfası maksimum bir yedek sigorta veya kesici belirtiyorsa, bu durum pano tasarımında dikkate alınmalıdır.

7. Ürün standartlarını karıştırmak

IEC 61643-01:2024, IEC 61643-11:2025, IEC 61643-31, IEC 61643-21:2025, UL 1449 ve GB/T 18802'nin tamamı aynı ürün kategorisine veya sertifikasyon çerçevesine hizmet etmez. AC IEC ürünü için, IEC 61643-11:2025'i IEC 61643-01:2024 ile birlikte okuyun; diğer uygulamalar için geçerli bölümü ve sürümü doğrulayın.

Standart karşılaştırması için bkz. Aşırı Gerilim Koruma Standartları: IEC 61643 ile UL 1449 ile GB 18802 karşılaştırması.

AG parafudr (SPD) teknik özellik kontrol listesi

Bir AG parafudru (SPD) satın almadan veya pano montajına onay vermeden önce bu kontrol listesini kullanın.

Kontrol öğesi	Geçti / kaldı sorusu
Sistem tipi	AC, PV DC, BESS DC, EV şarj, sinyal veya veri hattı mı?
Gerilim	Uc / MCOV / Ucpv değerleri, mevcut sistem gerilimi ve tolerans değerleri ile uyumlu mu?
Elektrik sistemi içindeki	SPD Tipi; ana giriş, dağıtım panosu veya ekipman tarafı kullanımı için uygun mu?
Topraklama sistemi	SPD kablolaması; TN-S, TN-C-S, TT, IT veya projeye özel topraklama sistemine uygun mu?
Koruma seviyesi	Up değeri, uç ekipman ve koordinasyon için uygun mu?
Aşırı gerilim dayanımı	In, Imax veya Iimp değerleri, maruziyet seviyesi için uygun mu?
Dalga Formu	8/20 μs değerini 8/20 μs ile, 10/350 μs değerini ise 10/350 μs ile mi karşılaştırıyorsunuz?
Yedekleme koruması	Sigorta/devre kesici gereksinimi pano tasarımına dahil edildi mi?
Kısa devre verileri	Geçerli SCCR, Isccr veya diğer beyan edilen kısa devre değeri, mevcut hata akımı ve üst koruma ile uyumlu mu?
Modül durumu	Görsel gösterge veya uzaktan sinyalizasyon gerekli mi?
Standart	Standart, pazar ve uygulama ile uyumlu mu?
Dokümantasyon	Veri sayfası, bağlantı şeması, sertifika ve model numarası birbiriyle uyumlu mu?

SSS

En önemli SPD değeri nedir?

Tek bir en önemli değer yoktur. Uc/MCOV ilk sıradadır çünkü SPD normal sistem geriliminde hayatta kalmalıdır. Bundan sonra Tip, Up, In, Imax, Iimp, yedek koruma ve standart temelini kontrol edin.

Imax, In'den daha mı önemlidir?

Hayır. Imax, genellikle 8/20 μs dalga formuna sahip Tip 2 parafudrlar için test koşulları altında beyan edilen maksimum deşarj akımını gösterir. In, nominal tekrarlanan aşırı gerilim görevini anlamak için daha kullanışlıdır. Her ikisi de birlikte değerlendirilmelidir.

Uc ve Up arasındaki fark nedir?

Uc, belirtilen mod ve koşullar için maksimum sürekli çalışma gerilimidir. Up, geçerli standart testler kapsamında belirlenen beyan edilen gerilim koruma seviyesidir. Uc, sürekli sistem gerilimi ile uyumluluk hakkındadır; Up ise aşırı gerilim sınırlamasını karakterize ederken, korunan ekipmandaki gerilim aynı zamanda kurulu bağlantı yoluna ve koordinasyona da bağlıdır.

Bir parafudr üzerindeki Iimp ne anlama gelir?

Iimp, darbe akımı anlamına gelir. Genellikle Tip 1 parafudrlar ve yıldırım akımı darbe testi için kullanılan 10/350 μs dalga formu ile ilişkilidir.

40 kA Imax değerini 25 kA Iimp değeri ile kıyaslayabilir miyim?

Doğrudan değil. Imax ve Iimp farklı dalga biçimleri ve test amaçları kullanır. Aynı tepe akımında, 10/350 μs test impulsu, 8/20 μs impulsuna kıyasla önemli ölçüde daha büyük bir yük ve özgül enerji yükünü temsil eder.

Her SPD için yedek sigorta gerekli midir?

Her zaman aynı şekilde değil, ancak veri sayfasına uyulmalıdır. Bazı SPD'ler, belirli şebeke tarafı sigorta veya hata akımı koşulları altında harici yedek koruma gerektirir. Diğerleri dahili ayırma cihazları içerebilir ancak yine de kurulum sınırlarına sahiptir.

SPD üzerinde uzaktan sinyalizasyon ne anlama gelir?

Uzaktan sinyalizasyon, SPD'nin durumunu bir pano lambasına, BMS, PLC, SCADA veya alarm devresine bildiren yardımcı bir kontağa sahip olduğu anlamına gelir. Kablolamadan önce kontak tipini ve değerlerini kontrol edin.

AC SPD'ler DC veya PV sistemlerinde kullanılabilir mi?

Yalnızca veri sayfası SPD'yi o DC veya PV uygulaması için açıkça derecelendirmişse kullanılabilir. PV/DC sistemleri doğru Ucpv, kablolama modu, uygulanabilir yerlerde polarite ve DC/PV standart temelini gerektirir.

Özet

Bir SPD veri sayfasını doğru okumak, büyük ölçüde sıra ve bağlam ile ilgilidir. Sistem gerilimi ve uygulama tipi ile başlayın, ardından Uc/MCOV, Up, Tip, In, Imax, Iimp, yedek koruma, kablolama modu, durum göstergesi ve standart temelini doğrulayın.

En güçlü satın alma alışkanlığı basittir: Bir SPD'yi asla tek bir kA değerine göre onaylamayın. Uygun bir SPD, tüm değerler seti gerçek elektrik sistemi, kurulum noktası, aşırı gerilim maruziyeti ve pano koruma tasarımı ile eşleşen cihazdır.

Ürün incelemesi için VIOX'a bakın SPD ürün sayfası, veya bireysel parametreleri daha ayrıntılı karşılaştırmak için yukarıdaki ilgili kılavuzları kullanın.

Kullanılan Kaynaklar

• IEC 61643-01:2024: SPD'ler için genel gereksinimler ve test yöntemleri
• IEC 61643-11:2025: AC alçak gerilim güç sistemlerine bağlı SPD'ler
• IEC 61643-21:2025: Telekomünikasyon ve sinyal ağları için SPD'ler
• Phoenix Contact: Aşırı gerilim koruyucu cihazlar için doğru yedek sigorta
• VIOX: Aşırı Gerilim Koruyucu Cihaz (SPD) Nedir?
• VIOX: SPD Üzerindeki Uc ve Up Değerleri Ne Anlama Gelir?
• VIOX: SPD'ler için Imax ve In Değerlerinin Karşılaştırılması
• VIOX: Aşırı Gerilim Koruma Standartları IEC 61643, UL 1449 ve GB 18802
