সংক্ষিপ্ত বিবরণ

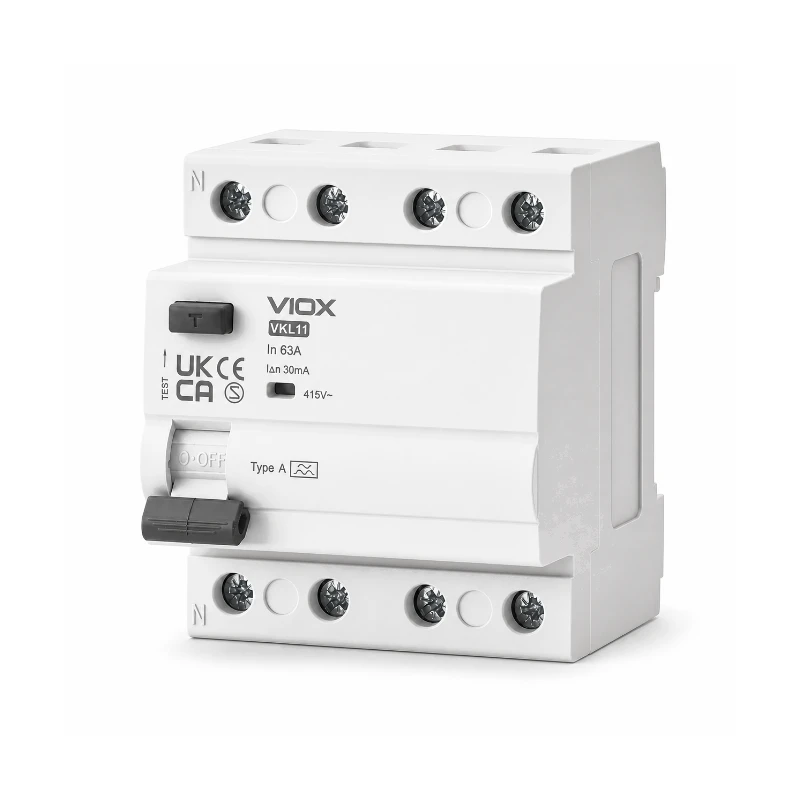

VKL11 হলো একটি রেসিডুয়াল কারেন্ট সার্কিট ব্রেকার যা AC 50/60 Hz বৈদ্যুতিক ব্যবস্থায় রেসিডুয়াল-কারেন্ট সুরক্ষার জন্য ব্যবহৃত হয়। আর্থ লিকেজ শনাক্ত হলে এটি সার্কিট বিচ্ছিন্ন করে এবং এটি Type AC, Type A ও উচ্চ-ইমিউনিটি সম্পন্ন Type ASi সংস্করণে পাওয়া যায়। এই রেঞ্জটি 16 A থেকে 100 A পর্যন্ত রেটেড কারেন্ট, 10 mA থেকে 300 mA পর্যন্ত রেসিডুয়াল অপারেটিং কারেন্ট এবং 240 V AC বা 415 V AC রেটেড 2P বা 4P কনফিগারেশন কভার করে। আবাসিক, বাণিজ্যিক এবং শিল্প বিতরণ ব্যবস্থার জন্য ডিজাইন করা এই ডিভাইসটি 35 mm DIN রেলে মাউন্ট করা যায় এবং এটি উপযুক্ত অতিভার (overload) ও শর্ট সার্কিট সুরক্ষার সাথে ব্যবহারের জন্য তৈরি।.
ফিচার
- IEC/EN 61008-1 এর সাথে সামঞ্জস্যপূর্ণ।.
- Type AC, Type A এবং উচ্চ-ইমিউনিটি সম্পন্ন Type ASi সংস্করণ।.
- ভোল্টেজ-নিরপেক্ষ ম্যাগনেটিক অপারেশন।.
- ইন্টিগ্রেটেড ফল্ট-কারেন্ট ইন্ডিকেটর।.
- 16 A থেকে 100 A পর্যন্ত রেটেড-কারেন্ট অপশন।.
- উপর বা নিচ থেকে পাওয়ার এন্ট্রি।.
মডেল
| আদর্শ | শনাক্তযোগ্য অবশিষ্ট কারেন্ট | সময়ের বৈশিষ্ট্য | প্রস্তাবিত ব্যবহারসমূহ |
|---|---|---|---|
| টাইপ এসি | সাইনোসয়ডাল এসি (AC) অবশিষ্ট কারেন্ট | তাৎক্ষণিক | প্রচলিত AC সার্কিট এবং রেজিস্টিভ লোড |
| টাইপ এ | সাইনাসয়ডাল AC এবং পালসেটিং DC অবশিষ্ট কারেন্ট | তাৎক্ষণিক | আবাসিক, বাণিজ্যিক এবং ইলেকট্রনিক সরঞ্জামের সার্কিট |
| Type ASi | অপ্রয়োজনীয় ট্রিপিংয়ের বিরুদ্ধে উন্নত সুরক্ষা সহ Type A বৈশিষ্ট্য | স্বল্প-সময়ের বিলম্বিত | হারমোনিক্স, ট্রানজিয়েন্ট সার্জ বা ইলেকট্রনিক সরঞ্জামের দ্বারা প্রভাবিত সার্কিটসমূহ |
স্পেসিফিকেশন
বৈদ্যুতিক ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| রেট করা বর্তমান | 16, 25, 32, 40, 63, 80, 100 A |
| রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | 10 mA (16-40 A); 30, 100, 300 mA |
| হারের ভোল্টেজ | 240 V AC (2P); 415 V AC (4P) |
| রেট করা ফ্রিকোয়েন্সি | ৫০/৬০ হার্জেড |
| রেটেড রেসিডুয়াল মেকিং এবং ব্রেকিং ক্যাপাসিটি। | 500 A (16-40 A); 630 A (63 A); 800 A (80 A); 1,000 A (100 A) |
| রেটেড কন্ডিশনাল শর্ট সার্কিট কারেন্ট | 6/10 kA |
| রেটেড ইনসুলেশন ভোল্টেজ | 500 V |
| রেটেড ইমপালস উইথস্ট্যান্ড ভোল্টেজ | : ৬ kV |
| ডাই-ইলেকট্রিক টেস্ট ভোল্টেজ | 1 মিনিটের জন্য 2.5 kV |
সুরক্ষা সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| রেসিডুয়াল কারেন্ট টাইপ | AC, A, ASi |
| ট্রিপিং বৈশিষ্ট্য | ইনস্ট্যান্টেনিয়াস; ASi-এর জন্য শর্ট-টাইম ডিলেড |
| পোলের সংখ্যা | ২পি, ৪পি |
| ফল্ট-কারেন্ট ইন্ডিকেটর | হাঁ |
| সুরক্ষার মাত্রা | আইপি২০ |
মেকানিক্যাল ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| বৈদ্যুতিক জীবনকাল | ≥২,০০০ অপারেশন |
| যান্ত্রিক জীবন | ≥২,০০০ অপারেশন |
ইনস্টলেশন ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মাউন্টিং | 35 mm DIN রেল, EN 60715 |
| টার্মিনাল সংযোগ | ক্যাবল বা পিন-টাইপ বাসবার |
| টার্মিনাল ক্যাপাসিটি | Up to 35 mm² |
| টর্ক শক্ত করা | ২.৫ নটিক্যাল মি. |
| পাওয়ার এন্ট্রি | উপরে বা নীচে |
পরিবেশগত এবং মানদণ্ড সংক্রান্ত ডেটা
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| অপারেটিং তাপমাত্রা | -২৫°সে থেকে +৫৫°সে |
| স্টোরেজ তাপমাত্রা | -৪০°সে থেকে +৭০°সে |
| দূষণ ডিগ্রী | 2 |
| সম্মতিসূচক স্ট্যান্ডার্ড | আইইসি/এন ৬১০০৮-১ |
নির্বাচন নির্দেশিকা
| কোড পজিশন | অর্থ | ক্যাটালগ মান বা বিকল্পসমূহ |
|---|---|---|
| হ | VIOX এন্টারপ্রাইজ পরিচিতি | হ |
| KL | RCCB প্রোডাক্ট ফ্যামিলি কোড | KL |
| 11 | ডিজাইন সিরিয়াল নম্বর | 11 |
| AC / A / ASi | রেসিডুয়াল কারেন্ট টাইপ | AC, A অথবা ASi |
| রেটেড-কারেন্ট কোড | রেট করা বর্তমান | 16, 25, 32, 40, 63, 80 অথবা 100 A |
| অবশিষ্ট কারেন্ট কোড | রেটেড রেসিডুয়াল অপারেটিং কারেন্ট | 10, 30, 100 অথবা 300 mA |
| 2P / 4P | পোলের সংখ্যা | 2P অথবা 4P |
অবশিষ্ট কারেন্টের ধরন
সাইনাসয়ডাল AC অবশিষ্ট কারেন্টের জন্য AC টাইপ, সাইনাসয়ডাল AC এবং পালসেটিং DC অবশিষ্ট কারেন্টের জন্য A টাইপ, অথবা বর্ধিত ইমিউনিটি এবং স্বল্প-সময়ের বিলম্বিত অপারেশনের প্রয়োজন হলে ASi টাইপ নির্বাচন করুন।.
রেট করা বর্তমান
সার্কিটের রেটিংয়ের সাথে মিল রেখে 16 A থেকে 100 A পর্যন্ত তালিকাভুক্ত রেটিংগুলোর মধ্যে একটি বেছে নিন।.
সংবেদনশীলতা
প্রয়োজনীয় সুরক্ষা অ্যাপ্লিকেশনের ওপর ভিত্তি করে 10, 30, 100 অথবা 300 mA নির্বাচন করুন। 16-40 A রেটিংয়ের জন্য 10 mA অপশনটি তালিকাভুক্ত করা হয়েছে।.
পোল এবং ভোল্টেজ
240 V AC-এর জন্য 2P অথবা 415 V AC ইনস্টলেশনের জন্য 4P নির্বাচন করুন।.
মাত্রা
অ্যাপ্লিকেশন
- সংবেদনশীল সরঞ্জাম এবং উন্নত ব্যক্তিগত সুরক্ষার প্রয়োজন এমন স্থানের জন্য 10 mA সেনসিটিভিটি।.
- বৈদ্যুতিক শক থেকে অতিরিক্ত সুরক্ষার জন্য 30 mA সেনসিটিভিটি।.
- পরোক্ষ স্পর্শ থেকে সুরক্ষার জন্য 100 mA সেনসিটিভিটি।.
- ইনসুলেশন-ফল্টজনিত অগ্নিকাণ্ডের ঝুঁকি থেকে সুরক্ষার জন্য 300 mA সেনসিটিভিটি।.
স্থাপন
- EN 60715 অনুযায়ী নির্বাচিত RCCB-টিকে একটি 35 mm DIN রেলে মাউন্ট করুন।.
- 35 mm² পর্যন্ত তালিকাভুক্ত টার্মিনাল ক্যাপাসিটির মধ্যে কেবল বা পিন-টাইপ বাসবার ব্যবহার করুন।.
- তালিকাভুক্ত ২.৫ N·m টার্মিনাল টাইটেনিং টর্ক প্রয়োগ করুন।.
- পাওয়ার এন্ট্রি উপর বা নিচ থেকে করা যেতে পারে।.
- উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে RCCB ব্যবহার করুন।.
ডাউনলোডসমূহ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
VKL11-এর জন্য কোন ধরনের অবশিষ্ট কারেন্ট (residual current) উপলব্ধ?
VKL11 টি Type AC, Type A এবং Type ASi সংস্করণে পাওয়া যায়।.
কোন কোন রেটেড কারেন্ট এবং সেনসিটিভিটি অফার করা হয়?
রেটেড কারেন্ট হলো 16, 25, 32, 40, 63, 80 এবং 100 A। অবশিষ্ট অপারেটিং-কারেন্ট অপশনগুলো হলো 16-40 A রেটিংয়ের জন্য 10 mA এবং 30, 100 বা 300 mA।.
প্রতিটি পোল কনফিগারেশনের জন্য কোন ভোল্টেজ প্রযোজ্য?
2P কনফিগারেশনটি 240 V AC রেটিংয়ের, যেখানে 4P কনফিগারেশনটি 415 V AC রেটিংয়ের।.
VKL11 কি অতিভার এবং শর্ট সার্কিট সুরক্ষা প্রদান করে?
ক্যাটালগে উল্লেখ করা হয়েছে যে VKL11 উপযুক্ত অতিভার এবং শর্ট সার্কিট সুরক্ষার সাথে ব্যবহারের জন্য তৈরি।.
VKL11 টার্মিনালগুলো কীভাবে সংযুক্ত করা যায়?
The terminals accept cable or a pin-type busbar, with a listed capacity of up to 35 mm² and a tightening torque of 2.5 N·m.
VKL11-এর জন্য কোন স্ট্যান্ডার্ডটি তালিকাভুক্ত করা হয়েছে?
ক্যাটালগটিতে IEC/EN 61008-1-কে অনুগত মানদণ্ড হিসেবে তালিকাভুক্ত করা হয়েছে।.
