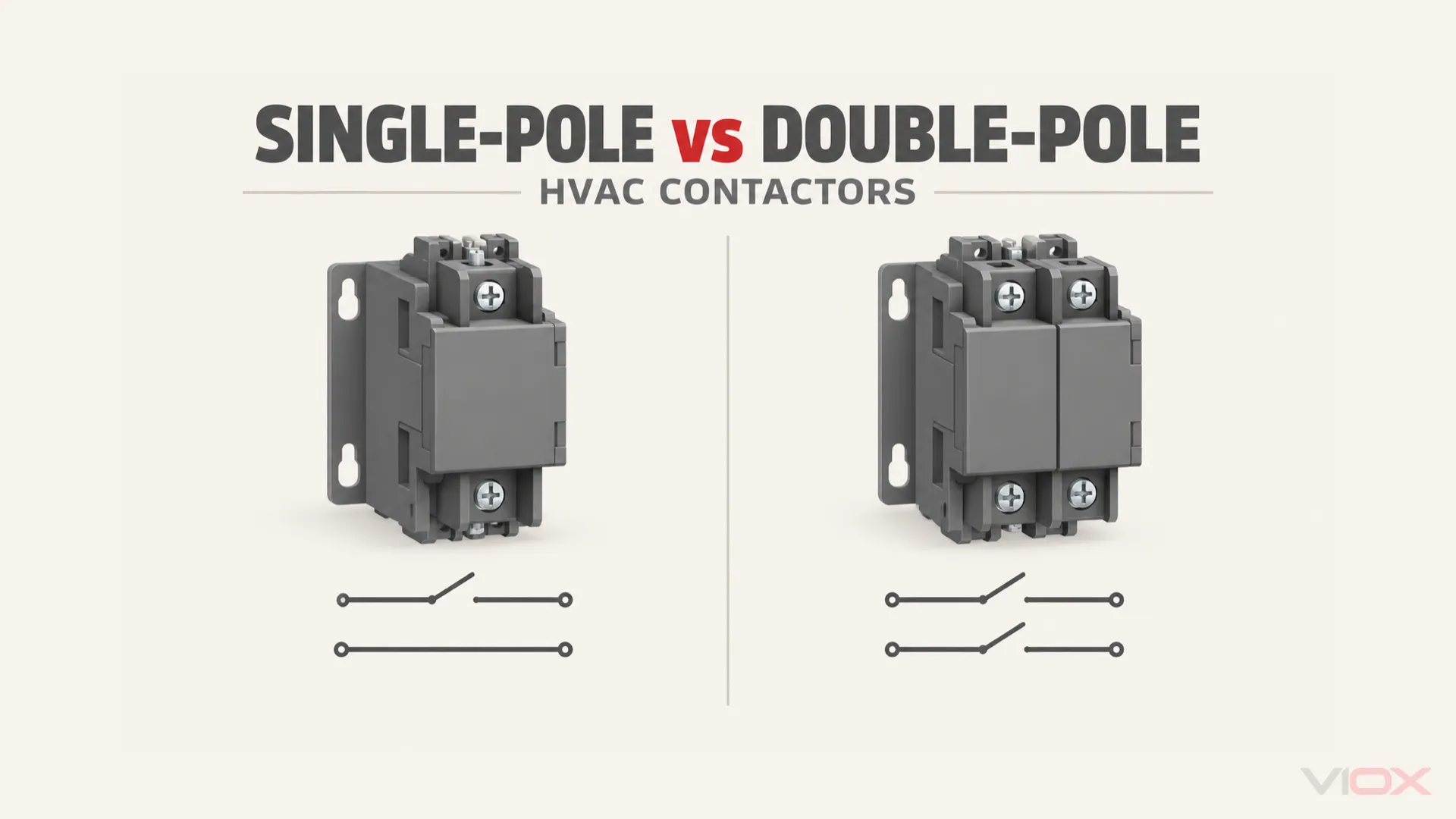

Satu kontaktor kutub tunggal menukar satu laluan kuasa; kontaktor kutub dwi menukar dua. Dalam peralatan pemanasan, pengudaraan dan penghawa dingin (HVAC), peranti yang dijual sebagai kontaktor kutub tunggal mungkin juga mempunyai pintasan tetap yang membawa laluan kedua. Pintasan itu kekal bersambung apabila gegelung dimatikan. Penggantian dwi kutub mengubah tingkah laku ini, walaupun voltan gegelung dan arusnya kelihatan sesuai.
Untuk penggantian, kekalkan susunan litar yang diluluskan oleh pengeluar peralatan asal (OEM) dan sahkan penilaian lengkap. Lebih banyak kutub yang ditukar bukan pengganti yang lebih baik secara automatik.
| Susunan | Apa yang beroperasi dengan gegelung? | Apa yang kekal bersambung apabila gegelung dimatikan? | Implikasi penggantian |
|---|---|---|---|
| 1P, tanpa pintasan terbina dalam | Satu kutub utama biasanya terbuka | Mana-mana pengalir berasingan yang tidak bertukar dalam litar peralatan | Tetapkan di mana pengalir beban kedua berjalan |
| 1P + shunt tetap | Satu kutub biasanya terbuka; shunt tidak bertukar | Laluan kedua yang tetap melalui kontaktor | Semak sama ada litar luar kitaran atau litar bantu bergantung padanya |
| 2P, kedua-dua kutub biasanya terbuka | Dua kutub utama beroperasi bersama | Tiada laluan sisi beban yang sepadan kekal bersambung secara langsung melalui sesentuh terbuka yang sihat | Sahkan reka bentuk asal memerlukan kedua-dua laluan terbuka |
Sebelum membuat pesanan: kenal pasti susunan asal daripada rajah peralatan, bukan sekadar gambar. Gegelung MATI ialah keadaan operasi, bukan bukti bahawa peralatan selamat untuk diservis.
Apa Sebenarnya Maksud 1P, 1P + Shunt dan 2P
Kutub ialah laluan arus utama yang ditukar. Ia bukan terminal gegelung, sesentuh bantu, atau hanya skru terminal. Dua sambungan pada satu hujung konduktor tidak mencipta dua kutub yang ditukar.
Kontaktor kutub tunggal: satu laluan yang ditukar
Sesentuh biasanya terbuka 1P asas membuka satu konduktor apabila gegelungnya terlepas. Konduktor lain yang diperlukan oleh beban boleh kekal bersambung di tempat lain dalam litar peralatan. Membuka satu laluan siri boleh menghentikan beban tanpa menanggalkan sambungannya kepada konduktor bekalan yang lain.
Perbezaan ini penting dalam litar talian-ke-talian: motor boleh dihentikan sementara sebahagian daripada litar kekal bersambung ke talian hidup.
Kontaktor kutub tunggal dengan shunt: satu suis dan satu jambatan kekal
Kontaktor 1P + shunt meletakkan dua laluan kuasa dalam pemasangan yang sama, tetapi hanya satu yang bertukar. Yang lain ialah jambatan konduktif tetap. Ia boleh menyediakan penamatan yang mudah untuk pengalir yang tidak bertukar tanpa menambah kutub operasi kedua.
Di sini, shunt bermaksud laluan kuasa tetap itu. Ia tidak bermaksud aksesori shunt-trip pemutus litar, dan ia bukan sesentuh bantu. Huraian produk kadang-kadang menggunakan singkatan lain, jadi sahkan rajah sesentuh sebenar.
Oleh itu, empat kedudukan sambungan utama boleh tergolong sama ada dalam peranti 1P + shunt atau peranti 2P sebenar. Mengira kedudukan tidak dapat membezakan kedua-duanya.
Kontaktor dua kutub: dua laluan suis
Bagi susunan 2P biasanya terbuka yang dibincangkan di sini, kedua-dua sesentuh utama tertutup apabila gegelung beroperasi dan terbuka apabila ia terlepas. Ia disambungkan kepada mekanisme operasi yang sama; ia bukan dua suis yang diperintah secara bebas.
Perbandingan tidak merangkumi susunan biasanya terbuka/biasanya tertutup bercampur, peranti pengunci atau modul pensuisan yang dikawal secara elektronik. Itu memerlukan rajah mereka sendiri.
Bobin MATI vs. HIDUP: Laluan Mana yang Kekal Bersambung?
Berikut ialah model kesinambungan ideal, bukan lukisan pemasangan peringkat terminal. Ia menganggap sesentuh yang sihat, tidak mengunci, tiada bekalan alternatif dan beban dua pengalir ringkas. Rajah peralatan mungkin menambah pemanas, kapasitor, kawalan dan cabang lain.
Dalam model ini, L1 dan L2 ialah pengalir bekalan; T1 dan T2 mengenal pasti titik sebelah beban yang sepadan, dengan beban ilustratif disambungkan antara T1 dan T2. Bagi peranti 1P asas, T2 ialah titik litar peralatan, bukan terminal yang diandaikan pada kontaktor itu. Penempatan terminal fizikal boleh berbeza daripada label fungsi ini.
| Susunan | Gelonggan MATI: laluan pertama | Bobin MATI: laluan kedua | Bobin HIDUP |
|---|---|---|---|
| 1P; konduktor kedua dialirkan secara berasingan | L1 ke T1 terbuka | L2 ke T2 disambungkan di luar kontaktor | Tiang pertama tertutup; kedua-dua laluan beban disambungkan |
| 1P + shunt tetap | L1 ke T1 terbuka | L2 ke T2 disambungkan melalui shunt tetap | Tiang pertama tertutup; shunt kekal disambungkan |
| 2P, biasanya terbuka | L1 ke T1 terbuka | L2 ke T2 terbuka | Kedua-dua kutub utama tertutup |
Perkaitan litar yang sepadan adalah:
1P, gegelung MATI 1P, gegelung HIDUP
L1 ---- kutub terbuka ---- T1 L1 ---- kutub tertutup ---- T1
L2 ---- laluan luaran - T2 L2 ---- laluan luaran -- T2
1P + shunt, gegelung MATI 1P + shunt, gegelung HIDUP
L1 ---- kutub terbuka ---- T1 L1 ---- kutub tertutup ---- T1
L2 ---- shunt tetap -- T2 L2 ---- shunt tetap ---- T2
2P, gegelung MATI 2P, gegelung HIDUP
L1 ---- kutub terbuka ---- T1 L1 ---- kutub tertutup ---- T1
L2 ---- kutub terbuka ---- T2 L2 ---- kutub tertutup ---- T2
Jambatan tetap kekal bersambung manakala kutub biasanya terbuka mempunyai jurang. Ini adalah simbol fungsi, bukan susun atur fizikal bagi kontaktor tertentu.
Dalam contoh fasa terbahagi 240 V, L2 bukanlah neutral
Untuk bekalan fasa terpisah 120/240 V Amerika Utara, beban 240 V talian-ke-talian disambungkan di antara dua pengalir talian yang tidak dibumikan. Neutral ialah pengalir berasingan yang dikaitkan dengan titik tengah bekalan; ia bukan nama lain untuk talian yang tidak ditukar. Nota Teknik Elektrik 105 Michigan State University, halaman 3 menggambarkan hubungan bekalan ini.
Sesetengah peralatan juga mempunyai beban bantu talian-ke-neutral. Pasaran lain menggunakan susunan bekalan yang berbeza. Kenal pasti litar sebenar sebelum memutuskan pengalir mana yang ditukar; jangan label setiap pengalir kedua sebagai neutral.
Untuk identifikasi penandaan peranti, gunakan panduan berasingan ke L1, L2, T1 dan T2 pada kontaktor.
Bolehkah Anda Menggantikan Kontaktor Kutub Tunggal dengan Kontaktor Kutub Dwi?
Tidak secara automatik. Peranti 2P yang sesuai mungkin melakukan pensuisan yang diperlukan dalam alternatif yang diluluskan oleh peralatan, tetapi memindahkan kedudukan wayar sepadan tidak mewujudkan kelulusan tersebut. Sentuhan tambahan membuka laluan yang sebelum ini kekal.
| Cadangan perubahan | Akibat litar | Bukti diperlukan sebelum penerimaan |
|---|---|---|
| 1P kepada 1P yang sepadan | Jumlah laluan yang disuiskan yang dimaksudkan kekal sama | Bahagian yang diluluskan oleh peralatan atau setara yang didokumenkan, penarafan yang betul dan peta sambungan |
| 1P + shunt ke padanan 1P + shunt | Laluan yang ditukar dan tetap boleh dikekalkan | Sahkan laluan mana yang merupakan shunt dan bagaimana setiap cabang menggunakannya |
| 1P atau 1P + shunt ke 2P | Laluan yang sebelum ini tidak ditukar mungkin kini terbuka | Alternatif yang diluluskan OEM atau penerimaan kejuruteraan yang didokumentasikan, termasuk kelakuan litar di luar kitaran |
| 2P ke 1P atau 1P + shunt | Satu laluan yang sebelum ini terbuka mungkin kekal bersambung | Jangan anggap sebagai setara rutin; kekalkan 2P melainkan reka bentuk peralatan secara nyata membenarkan perubahan |
| Sebarang susunan kepada keluarga produk yang berbeza | Tugas sesentuh, permintaan gegelung, antara muka atau penyelarasan perlindungan mungkin berubah | Data model tepat serta penerimaan peralatan, bukan bilangan kutub sahaja |
Mengapa laluan tetap boleh penting apabila pemampat dimatikan
Semak rajah peralatan untuk sebarang pemanas, bekalan kawalan atau cabang bantuan yang disambungkan kepada laluan yang tidak bertukar. Jika cabang itu bergantung pada kesinambungan melalui jambatan tetap, penambahan kutub bertukar kedua boleh mengalih keluar bekalan luar kitarannya.
Kehadiran pemanas takung engkol tidak, dengan sendirinya, mengenal pasti pendawaiannya. Ia mungkin mempunyai bekalan berasingan atau susunan kawalan yang berbeza. Begitu juga, kapasitor berjalan tidak sepatutnya digambarkan sebagai sistem pemanasan takung engkol universal. Hanya litar peralatan khusus yang mewujudkan fungsi.
Jangan improvisasi jumper merentasi kutub baharu atau letakkan semula wayar pemanas untuk menjadikan penggantian yang tidak sesuai berkelakuan seperti peranti lama. Itu ialah pengubahsuaian litar yang memerlukan kebenaran khusus peralatan, bukan penyelesaian umum yang dibekalkan oleh perbandingan ini.
Di tempat kerja AS, OSHA 1910.303(b)(2) menghendaki peralatan yang tersenarai atau berlabel digunakan mengikut arahan yang disertakan dengan penyenaraian atau pelabelannya. Artikel keserasian umum tidak mengatasi arahan tersebut.
Pemeriksaan Penggantian yang Tidak Dapat Dijawab oleh Bilangan Kutub
Simpan model peralatan asal, rajah pendawaian, pengenalan kontaktor dan helaian data penggantian yang dicadangkan bersama-sama. Selesaikan setiap baris di bawah sebelum meluluskan pengganti.
| Semak | Apa yang perlu dibandingkan | Bila perlu berhenti |
|---|---|---|
| Bekalan gegelung | Voltan berkadar, jenis AC/DC, frekuensi jika dinyatakan, julat operasi dan permintaan litar kawalan | Data gegelung tiada atau berbeza tanpa kelulusan yang didokumentasikan |
| Litar utama | Voltan operasi, bilangan laluan suis dan keadaan sentuhan normal | Satu laluan tetap menjadi suis, atau satu laluan suis yang diperlukan menjadi tetap |
| Tugas beban (load duty) | Penarafan motor/pemampat pada voltan yang berkenaan; arus beban penuh (FLA), arus rotor terkunci (LRA) atau penarafan tugas permulaan lain yang dinyatakan | Hanya nilai arus rintangan yang tersedia untuk aplikasi motor |
| Cawangan luar kitaran | Setiap sambungan yang mesti kekal dibekalkan apabila gegelung dimatikan | Tujuan cawangan atau laluan bekalan tidak dapat ditubuhkan |
| Antara muka sambungan | Jenis terminal, penerimaan konduktor, bilangan konduktor yang dibenarkan, jarak penebat dan kaedah pengikatan yang ditentukan | Sambungan sedia ada tidak dapat dihasilkan semula dalam arahan terminal |
| Muat mekanikal | Corak pemasangan, jarak penutup, orientasi dan akses | Pemasangan atau tegangan wayar memerlukan pengubahsuaian yang tidak diluluskan |
| Perlindungan dan penerimaan | Arahan peralatan, maklumat penggantian yang diluluskan dan penyelarasan peranti pelindung yang diperlukan | Bahagian yang dicadangkan kekurangan dokumentasi yang berkaitan |
Piawaikan gegelung, bukan hanya voltan beban
Voltan yang mengendalikan gegelung adalah berasingan daripada voltan yang dibawa oleh sesentuh utama. Contohnya, litar kawalan 24 V AC dan litar beban 240 V menerangkan dua keperluan yang berbeza, bukan nama plat yang bercanggulan.
Piawaian voltan gegelung nominal juga tidak lengkap jika jenis bekalan, frekuensi atau permintaan gegelung berbeza. Pengganti mesti berfungsi dalam keupayaan yang didokumenkan oleh sistem kawalan. panduan voltan gegelung berbanding voltan beban menjelaskan perbezaan itu secara terperinci.
Nombor ampere yang lebih besar bukanlah kelulusan penggantian
Bandingkan penarafan atas dasar yang sama. Penarafan rintangan kontaktor tidak menetapkan keupayaan permulaan pemampatnya. Label arus yang lebih tinggi juga tidak menetapkan permintaan gegelung yang betul, terminal, kelakuan luar kitaran atau penerimaan peralatan.
Tiada peraturan naik taraf 30 A kepada 40 A yang universal. Gunakan penarafan yang diperlukan oleh peralatan untuk tugas beban dan voltan sebenarnya, bersama-sama dengan semakan keserasian yang lain.
Kesesuaian fizikal dan akses sambungan adalah pemeriksaan berasingan daripada kesesuaian elektrik. Ilustrasi adalah generik dan tidak mengenal pasti model pengganti yang diluluskan.
Dua Kutub Terbuka Tidak Menubuhkan Pengasingan Penyelenggaraan yang Selamat
Kontaktor 2P membuka dua laluan operasi, tetapi bahagian taliannya mungkin kekal bertenaga. Kegagalan sesentuh, bekalan lain atau tenaga tersimpan boleh membatalkan andaian berdasarkan keadaan gegelung sahaja.
Sebelum servis, orang yang berkelayakan mesti mengikut prosedur peralatan dan tempat kerja yang berkenaan: putuskan semua punca, gunakan langkah penguncian/penandaan yang diperlukan, kawal tenaga tersimpan dan sahkan keadaan tanpa voltan. Keperluan tempat kerja AS dinyatakan dalam OSHA 1910.333(b).
Mematikan termostat, menanggalkan voltan gegelung atau melihat sesentuh terlepas bukanlah pengganti untuk proses tersebut. Artikel ini membandingkan fungsi pensuisan; ia bukan prosedur ujian langsung atau penggantian.
Kontaktor HVAC Bukan Tugas Pemilihan yang Sama Seperti Kontaktor Tiga Kutub Industri
Perbandingan ini berkaitan dengan susunan kutub HVAC fasa tunggal. Ia tidak menetapkan bahawa peranti dua kutub adalah pengawal yang sesuai untuk motor tiga fasa.
Susunan kontaktor tiga fasa konvensional menukar tiga laluan talian. Pemilihan penghidup industri juga melibatkan tugas motor, perlindungan beban lampau, penyelarasan litar pintas dan aksesori. Menambah atau mengalih kutub tanpa menangani keperluan tersebut bukanlah strategi penggantian yang sah.
Kontaktor modular rel DIN adalah satu lagi keluarga produk. Bilangan kutubnya, keadaan sesentuh normal dan kadar beban mestilah dibaca bersama; lihat jenis-jenis kontaktor modular untuk klasifikasi tersebut. Perumah modular atau label ampera yang sepadan tidak menjadikannya pengganti terus untuk kontaktor tujuan tentu HVAC.
Perkara yang Perlu Dihantar Sebelum Memohon Penggantian
Sediakan nombor model dan siri peralatan, pengenalan bahagian asal, tanda gegelung dan beban yang lengkap, rajah pendawaian peralatan, dan gambar yang jelas menunjukkan semua sambungan utama dan gegelung. Sertakan mana-mana pemanas atau cabang bantu yang disambungkan pada kontaktor dan ruang pemasangan yang ada.
Keputusan penggantian hendaklah berakhir dengan salah satu daripada tiga hasil: kekalkan konfigurasi yang didokumenkan, gunakan alternatif yang diluluskan yang didokumenkan, atau berhenti sehingga bukti yang hilang dibekalkan.
Untuk semakan keluarga produk, bandingkan yang diterbitkan Rangkaian penyentuh AC VIOX. Halaman kategorinya adalah titik permulaan untuk data model, bukan bukti bahawa produk tertentu adalah pengganti HVAC 1P atau 2P yang diluluskan. Nyatakan litar asal dan tugas sebelum meminta model yang dicadangkan.
