回路の過負荷とは何か？
回路の過負荷とは、接続された負荷が回路の配線や保護機器の設計容量を超える電流を消費した際に発生します。短絡（ショート）とは異なり、過負荷電流は通常、正常な導電経路を流れますが、配線、端子、プラグ、コンセント、またはブレーカーを過熱させるのに十分な時間継続します。適切に選定されたヒューズや配線用遮断器（MCB）は、過負荷が火災リスクとなる前にトリップ（遮断）する必要があります。.

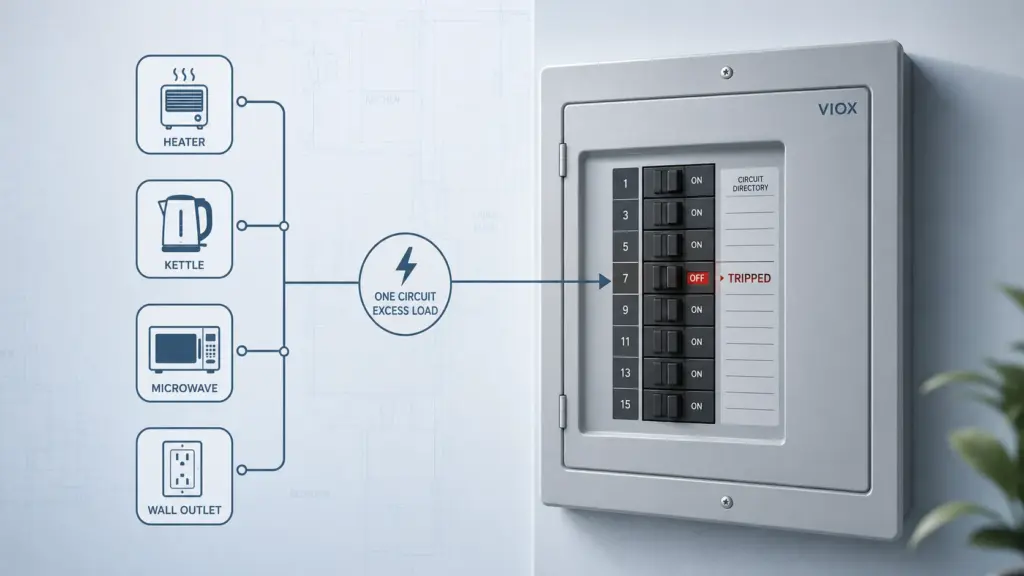

日常的な例は単純です。消費電力の大きい家電製品を同じ回路に多数接続し、同時に使用することです。回路は短時間であれば動作するかもしれませんが、電流が配線やブレーカーの安全定格を超える可能性があります。過負荷が継続すると、熱が蓄積されます。.
そのため、回路の過負荷は単なる不便さの問題ではありません。これは火災予防に関わる重要な問題です。.
回路の過負荷と短絡（ショート）と地絡の比較
Many people use these terms interchangeably, but they are different fault conditions.
| 問題 | 意味 | 現在の経路 | Typical Example | 保護装置 |
|---|---|---|---|---|
| 回路過負荷 | Too much load current for the circuit rating | 正常な導電経路 | Too many appliances on one circuit | MCB, MCCB, fuse, overload device |
| ショート | 意図しない低抵抗経路を通る非常に大きな故障電流 | 導体間の異常な経路 | 充電部が中性線または他の相と接触すること | ブレーカーまたはヒューズによる短絡保護 |
| 地絡 | 電流が大地または露出導電部に漏洩すること | 接地への漏洩経路 | 損傷した絶縁体が金属筐体に接触すること | 市場に応じてRCD、RCCB、RCBO、GFCIと呼称される漏電保護機器 |
| アーク故障 | 導体の損傷や接続の緩みによって引き起こされる危険なアーク放電 | 断続的なアーク経路 | コードの損傷、端子の緩み、絶縁体のひび割れ | 必要とされる場所へのAFCI / AFDDの設置 |
重要なポイント：
過負荷は短絡とは異なる。過負荷電流は通常、意図された回路経路を流れるが、その電流量が回路の安全許容値を超えて継続的に流れる状態を指す。.
回路の過負荷は何によって引き起こされるのか？
Circuit overload is usually caused by excessive load, poor circuit planning, or equipment changes after installation.
一般的な原因は次のとおりです:
- too many devices plugged into one circuit
- high-wattage appliances used together
- extension cords or power strips used as permanent wiring
- space heaters, kettles, hair dryers, microwaves, or portable AC units on the same circuit
- undersized wiring for the connected load
- old circuits used for modern higher-power equipment
- loose terminals increasing local heating
- モーターの始動電流または機器の繰り返しの起動
- 配電盤や回路の当初の設計後に追加された負荷
家庭では、複数の家電製品を同時に使用することで過負荷が頻繁に発生します。産業用や制御盤の用途では、電流容量を確認せずに機器のアップグレード、モーターの交換、ヒーターの追加、または分岐回路の拡張を行った場合に過負荷が発生することがあります。.
回路過負荷の警告サイン
回路の過負荷は、重大な故障が発生する前に、目に見える症状や動作上の兆候として現れることがあります。.
| 警告サイン | 何を示している可能性があるか |
|---|---|
| ブレーカーが繰り返しトリップする | 負荷電流が回路の定格を超えている可能性がある |
| 複数の家電製品を同時に使用するとヒューズが切れる | 回路が過負荷になっている可能性がある |
| コンセントやプラグが熱を帯びている | 大電流または接触不良が発熱の原因となっている可能性がある |
| コンセントや分電盤付近から焦げた臭いがする | 回路の使用を中止し、有資格の電気工事士に連絡すること |
| 家電製品の起動時に照明が暗くなる | 電圧降下または大きな突入電流が発生している可能性がある |
| ブーンという音やパチパチという異音 | 接続の緩み、アーク放電、または機器の故障が発生している可能性がある |
| コンセント、プラグ、または端子の変色 | すでに熱による損傷が発生している可能性がある |
| 電源タップが熱く感じる | 接続された負荷が安全な使用範囲を超えている可能性がある |
ブレーカーが繰り返し落ちる現象を放置してはならない。過負荷でブレーカーが落ちるのは、正常に機能している証拠である。問題は通常、負荷、配線、接続、または回路設計にあり、ブレーカーが作動したこと自体が問題ではない。.
過負荷時にブレーカーが落ちる理由
配線用遮断器（ブレーカー）は、電流が安全なレベルを超えて長時間流れた場合に回路を遮断するように設計されています。一般的な熱動電磁式遮断器では、過負荷保護は熱動素子が、短絡保護は電磁素子がそれぞれ担います。.
簡単に言うと：
- オーバーロード: 電流が過剰な状態で長時間継続するため、一定の遅延時間を経てブレーカーがトリップします。.
- 短絡： 電流が極めて急速に上昇するため、ブレーカーはより迅速にトリップします。.
この時間遅延動作は意図的なものです。一部の負荷は起動時に一時的な突入電流を発生させます。ブレーカーは、短時間の電流スパイクごとに瞬時にトリップすべきではありません。しかし、導体が過熱するほど安全レベルを超える電流が長時間継続する場合は、ブレーカーは回路を遮断しなければなりません。.
ブレーカーの仕組みに関する詳細は、VIOXのガイドをご覧ください。 小型回路ブレーカー.
回路の過負荷を安全に解消する方法
回路の過負荷が疑われる場合は、単にブレーカーをリセットして同じ負荷を使用し続けないでください。まずは負荷を軽減してください。.
ステップ1：高消費電力機器の電源を切るか、プラグを抜く
ヒーター、電気ケトル、電子レンジ、ポータブルエアコン、電動工具など、同じ回路に接続されている高ワット数の機器のプラグを抜くか、電源を切ってください。.
ステップ2：負荷を減らしてからブレーカーを一度リセットする
負荷を減らした後、ブレーカーを一度リセットしてください。ブレーカーが落ちない場合は、回路の過負荷が原因である可能性が高いです。もし直ちに、あるいは繰り返しブレーカーが落ちる場合は、その回路の使用を中止し、有資格の電気工事士に連絡してください。.
ステップ3：負荷を異なる回路に分散させる
一部の家電製品や機器を別の分岐回路に移動させてください。回路がその合計負荷に対応するように設計されていない限り、複数の高消費電力機器を同じ回路に接続しないでください。.
ステップ4：ブレーカーを安易に容量の大きいものへ交換しない
配線、コンセントの定格、設置方法、分電盤の設計、および地域の電気設備基準で許可されている場合を除き、ブレーカーのトリップ（遮断）を解決するために定格電流の大きいブレーカーへ交換することは絶対に行わないでください。.
ブレーカーの容量を過大に設定すると、ブレーカーが遮断する前に電線が過熱する恐れがあります。.
ステップ5：必要に応じて専用回路を追加する
高負荷機器には専用回路が必要となる場合があります。これはオーブン、空調設備、給湯器、大型モーター、EV充電器、工業用ヒーター、および同様の負荷で一般的です。.
ステップ6：熱による損傷を点検する
コンセント、プラグ、ケーブル、端子、またはブレーカーに変色、溶融、異臭、または熱による損傷が見られる場合は、再使用前に点検を行う必要があります。過負荷によって接続部や絶縁体が劣化している可能性があります。.
過負荷時に避けるべきこと
以下の一般的な間違いを避けてください：
| 間違い | なぜ危険なのか |
|---|---|
| ブレーカーの繰り返しリセット | 回路内に熱が蓄積し続ける可能性がある |
| ブレーカーをより大きな容量のものに交換すること | 配線が適切に保護されていない可能性がある |
| 延長コードを常設的に使用すること | コードやプラグの定格を超えている可能性がある |
| 温かくなったコンセントやプラグを放置すること | 発熱は過負荷または接触不良の兆候である |
| ブレーカーのハンドルをテープで固定すること | 保護装置の動作を妨げる行為 |
| すべてのトリップをブレーカーの故障と決めつけること | ブレーカーは危険な電流に対して正しく反応している可能性がある |
ブレーカーが繰り返しトリップする場合、最も安全な判断は、ブレーカーを無効にすることではなく、回路の診断が必要であると考えることである。.
回路の過負荷を防止する方法
防止策の基本は、負荷計画と保護協調である。.
実践的な予防措置：
- 同じ回路にあるコンセントを把握する
- 高ワット数の家電製品を同時に複数使用しない
- 大型固定負荷には専用回路を使用する
- 負荷を追加する前に機器の銘板を確認する
- 延長コードや電源タップを常設しない
- 分電盤の回路表を正確に保つ
- 発熱しているコンセント、端子、プラグを点検する
- 電線の許容電流と用途に合わせてブレーカーのサイズを選定すること
- 最新の負荷を追加する際は、古い回路をアップグレードすること
- 回路の種類に適した保護装置を使用すること
配電盤の設計および負荷計算の基礎については、VIOXのガイドを参照すること 低圧電気計算式.
回路過負荷保護装置
保護装置の種類によって、対応する条件が異なる.
| 装置 | 主な保護の役割 | 注記 |
|---|---|---|
| MCB | 小規模回路の過負荷および短絡保護 | 配電盤で一般的 |
| MCCB | 大電流回路の過負荷および短絡保護 | 商業用および産業用パネルで頻繁に使用 |
| ヒューズ | 過電流保護 | 電圧、電流、および遮断容量の要件に適合させる必要がある |
| アールシーボ | 漏電保護および過電流保護 | 漏電保護と過電流保護を1つのデバイスに統合 |
| RCCB | 漏電保護のみ | 単体では過負荷保護機能を提供しない |
| 過負荷リレー | モーターの過負荷保護 | 通常、コンタクタおよび短絡保護と協調させる |
この区別は重要である。例えば、RCCBは残留電流や漏電に対して保護できるが、MCB、MCCB、ヒューズ、またはRCBOの過負荷保護の代わりにはならない。より広範な機器の比較については、以下を参照のこと。 RCBOとRCCB+MCBの比較.
過負荷電流：正しい概念
いくつかの電気技術トレーニングの質問は、過負荷電流の定義に焦点を当てている。その概念は以下の通りである。
過負荷電流とは、回路の正常な導電経路を流れる過剰な電流のことである。.
つまり、以下のことを意味します。
- 過負荷は短絡とは異なる
- 過負荷は通常、接続された負荷が多すぎることに起因する
- 過負荷電流は意図された回路経路を流れる
- 保護装置は、導体が過熱する前に危険な過負荷を遮断しなければならない
- 過負荷が解消されない場合、絶縁体、コンセント、端子、および機器が損傷する可能性がある
これが、「1つの回路に多くの機器を接続すると、配線の設計容量を超える電流が流れる可能性がある」という記述が回路の過負荷を説明している理由である.
電気技師を呼ぶべきタイミング
以下のような場合は、有資格の電気工事士に連絡すること：
- 負荷を減らしてもブレーカーが繰り返し遮断される場合
- コンセント、プラグ、ケーブル、または分電盤周辺が熱く感じられる場合
- 焦げた臭いがする場合
- コンセントやブレーカーが変色している
- 機器の起動時に照明が著しく暗くなる
- 高出力の家電製品を追加する必要がある
- 古い配線が現代の負荷に対して使用されている
- どの回路がどのコンセントに供給されているか不明である
- 分電盤からブーンという音やパチパチという音がする、または目に見える損傷がある
電気の過負荷は火災の原因となる可能性があります。熱、煙、焦げた臭い、または目に見える損傷がある場合は、回路の使用を中止し、通常の使用を再開する前に点検を手配してください。.
クイックリファレンス
| 質問 | 短い回答 |
|---|---|
| 回路の過負荷とは何ですか？ | 回路の定格電流を超えた過大な電流 |
| 過負荷と短絡（ショート）は同じですか？ | No |
| 過負荷電流は通常の経路を流れますか？ | はい、通常はそうです |
| なぜブレーカーが遮断するのですか？ | 過熱を防ぎ、火災リスクを低減するためです |
| より大きな定格のブレーカーを取り付けてもよいですか？ | 配線および法令で許可されている場合を除き、不可 |
| 過負荷を解消するにはどうすればよいですか？ | 負荷の低減、回路の再分配、必要に応じた専用回路の増設 |
| 過負荷による火災を防ぐには？ | 正しい配線、適切なブレーカー／ヒューズの選定、および適切な負荷計画 |
よくあるご質問
回路の過負荷とは何ですか？
回路の過負荷とは、接続された負荷が、回路の配線や保護装置が安全に許容できる電流値を超えて消費している状態を指します。.
回路が過負荷になる原因は何ですか？
回路の過負荷は、ヒーター、電子レンジ、電気ケトル、ポータブルエアコンなどの高ワット数の負荷をはじめ、多数の家電製品や機器を同一回路で同時に使用することが主な原因です。.
回路の過負荷を解消するにはどうすればよいですか？
接続されている負荷を減らし、負荷を減らした後にブレーカーを一度リセットしてください。機器を他の回路に移動させるか、必要に応じて専用回路を追加してください。ブレーカーが再び落ちる場合や、部品に発熱、損傷、変色が見られる場合は、資格のある電気工事士に連絡してください。.
過負荷と短絡（ショート）は同じですか？
いいえ。過負荷とは、通常の回路経路を流れる過剰な電流のことです。短絡（ショート）とは、意図しない低抵抗の経路を流れる故障電流のことです。.
回路の過負荷は火災の原因になりますか？
はい。適切な保護がない状態で過負荷電流が流れ続けると、導体、コンセント、端子、またはプラグが過熱し、火災のリスクが生じる可能性があります。.
過負荷による火災を防ぐ装置は何ですか？
適切に選定されたヒューズ、MCB（配線用遮断器）、MCCB（配線用遮断器）、RCBO（漏電遮断機能付配線用遮断器）、またはその他の過電流保護装置は、回路が過熱する前に過負荷電流を遮断することができます。これらの装置は、配線および用途に適合している必要があります。.
なぜ複数の家電製品を使用するとブレーカーが落ちるのですか？
家電製品の合計電流が回路の定格を超えている可能性があります。ブレーカーは配線の過熱を防ぐために遮断されます。.
落ちるブレーカーをより大きな容量のものに交換すべきですか？
いいえ、適切な検証なしに行うべきではありません。より大きなブレーカーでは既存の配線を保護できない可能性があります。まず回路の配線、コンセントの定格、分電盤の設計、および適用される法令を確認する必要があります。.
結論
回路の過負荷とは、回路の通常の導電経路に過大な電流が流れる現象です。短絡（ショート）とは異なりますが、遮断されなければ配線を過熱させ、火災のリスクを引き起こす可能性があります。.
正しい対応は、ブレーカーを無効にすることではありません。負荷を減らし、回路に何が接続されているかを確認し、熱による損傷がないか点検し、負荷需要に応じて回路を増強してください。正しく選定されたブレーカーやヒューズは単なるスイッチではありません。回路を安全な電流制限内に保つための火災予防システムの一部です。.
