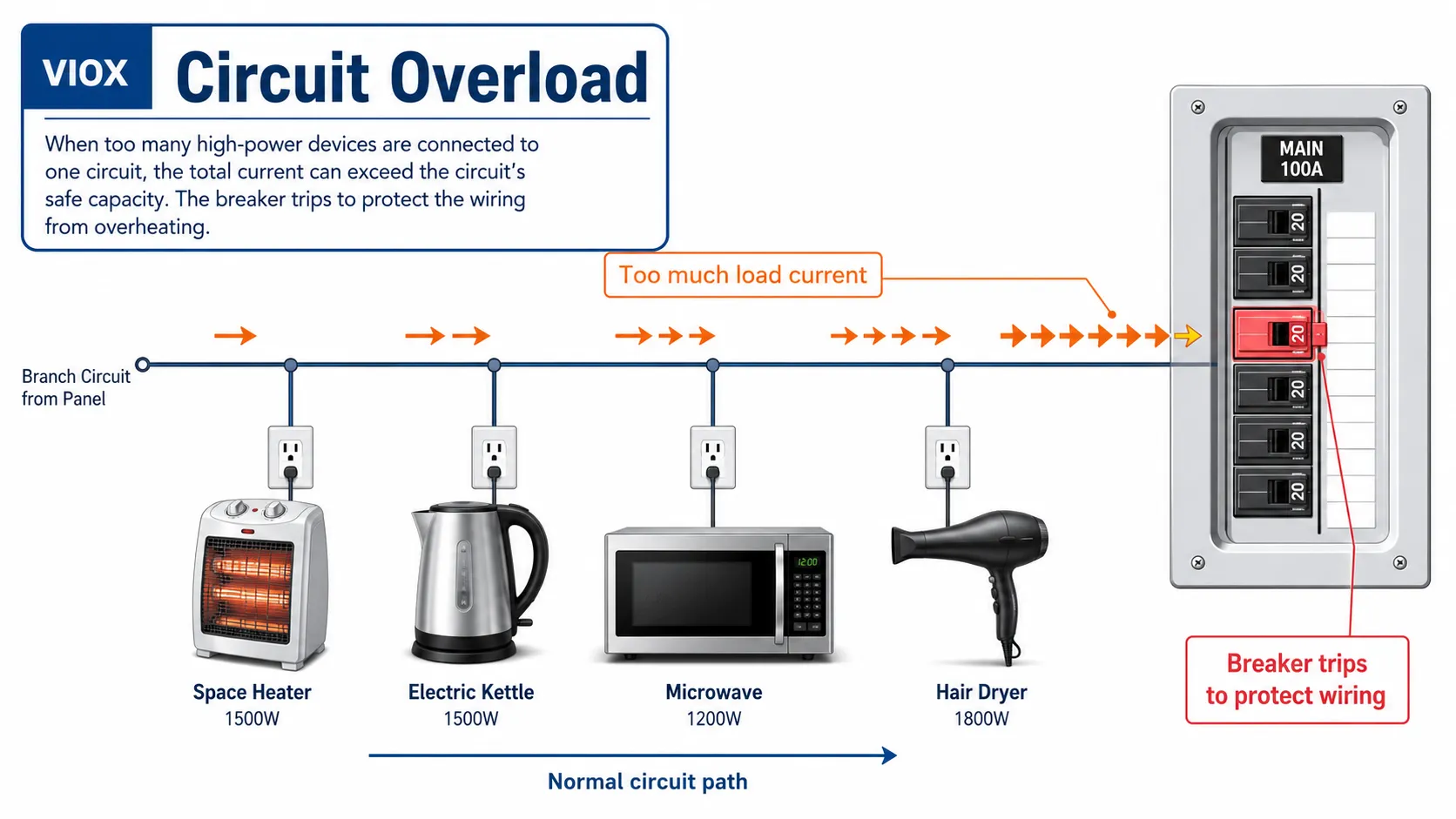

Circuit Overload ဆိုသည်မှာ အဘယ်နည်း။
Circuit Overload ဆိုသည်မှာ ချိတ်ဆက်ထားသော ဝန်အား (Load) များသည် ဝါယာကြိုး သို့မဟုတ် ကာကွယ်ရေးကိရိယာ (Protection device) များ ခံနိုင်ရည်ရှိအောင် ဒီဇိုင်းထုတ်ထားသည့် ပမာဏထက် ပိုမိုသော လျှပ်စီးကြောင်းကို ဆွဲယူသုံးစွဲသည့်အခါ ဖြစ်ပေါ်လာခြင်းဖြစ်သည်။ Short circuit နှင့် မတူသည်မှာ Overload ဖြစ်သည့်အခါ လျှပ်စီးကြောင်းသည် ပုံမှန်လမ်းကြောင်းအတိုင်း စီးဆင်းသော်လည်း ဝါယာကြိုးများ၊ Terminal များ၊ ပလပ်ပေါက်များ သို့မဟုတ် Breaker များ အပူလွန်ကဲစေရန် ကြာရှည်စွာ စီးဆင်းနေခြင်းဖြစ်သည်။ မှန်ကန်စွာ ရွေးချယ်ထားသော Fuse သို့မဟုတ် Circuit Breaker သည် မီးလောင်မှုအန္တရာယ်မဖြစ်ပွားမီ ဖြတ်တောက်ပေးရမည်ဖြစ်သည်။.
နေ့စဉ်ဘဝတွင် တွေ့ရလေ့ရှိသော ဥပမာမှာ ရိုးရှင်းပါသည်။ လျှပ်စစ်ပစ္စည်း အများအပြားကို Circuit တစ်ခုတည်းတွင် တစ်ပြိုင်နက်တည်း ချိတ်ဆက်သုံးစွဲခြင်းဖြစ်သည်။ Circuit သည် ခဏတာ အလုပ်လုပ်နိုင်သော်လည်း လျှပ်စီးကြောင်းသည် ဝါယာကြိုး သို့မဟုတ် Breaker ၏ ဘေးကင်းသော သတ်မှတ်ချက်ထက် ကျော်လွန်သွားနိုင်သည်။ အကယ်၍ Overload ဆက်လက်ဖြစ်ပေါ်နေပါက အပူချိန်များ တိုးပွားလာမည်ဖြစ်သည်။.
ထို့ကြောင့် Circuit Overload သည် အဆင်မပြေမှုတစ်ခုမျှသာ မဟုတ်ဘဲ မီးဘေးကာကွယ်ရေးဆိုင်ရာ ပြဿနာတစ်ခုဖြစ်သည်။.

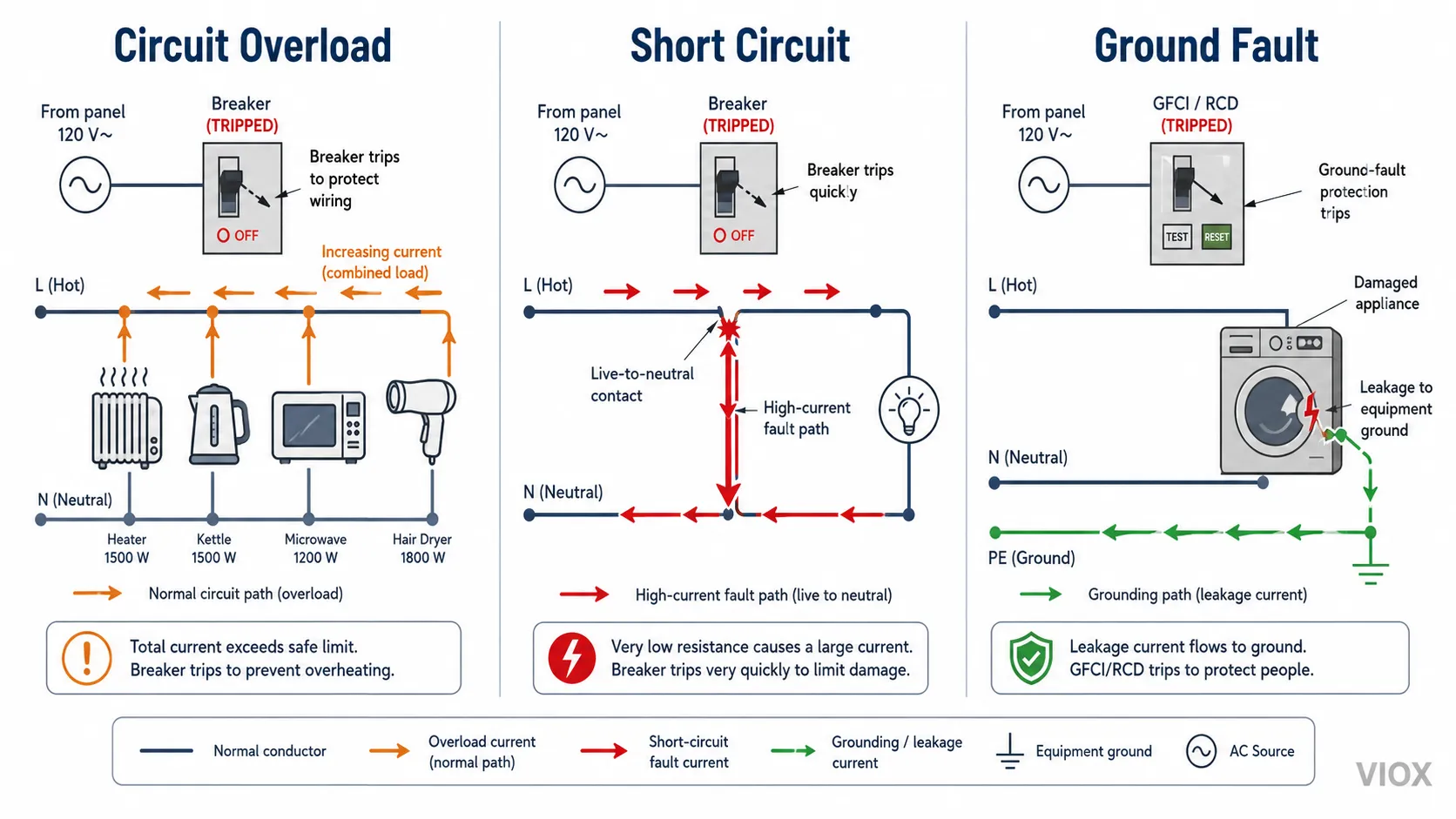

Circuit Overload နှင့် Short Circuit နှင့် Ground Fault တို့၏ ကွာခြားချက်များ
လူအများစုသည် ဤဝေါဟာရများကို အပြန်အလှန် အသုံးပြုလေ့ရှိကြသော်လည်း ၎င်းတို့သည် မတူညီသော ချို့ယွင်းမှုအခြေအနေများ ဖြစ်ကြသည်။.
| ပြဿနာ | ဆိုလိုရင်းမှာ | လက်ရှိလမ်းကြောင်း | ပုံမှန်ဥပမာ | ကာကွယ်ရေးကိရိယာ |
|---|---|---|---|---|
| ပတ်လမ်းဝန်ပို | ဆားကစ်၏ သတ်မှတ်ချက်ထက် ပိုမိုများပြားသော ဝန်အားလျှပ်စီးကြောင်း | ပုံမှန်လျှပ်ကူးလမ်းကြောင်း | ဆားကစ်တစ်ခုတည်းတွင် လျှပ်စစ်ပစ္စည်းများ အလွန်အကျွံတပ်ဆင်ထားခြင်း | MCB၊ MCCB၊ ဖျူးစ်၊ ဝန်ပိုကာကွယ်ရေးကိရိယာ |
| ဝါယာရှော့ | မရည်ရွယ်ဘဲ ဖြစ်ပေါ်လာသော လျှပ်ခံအားနည်းသည့် လမ်းကြောင်းမှတစ်ဆင့် ဖြတ်သန်းသွားသည့် အလွန်မြင့်မားသော အမှားအယွင်း လျှပ်စီးကြောင်း (Fault current) | လျှပ်ကူးပစ္စည်းများအကြား ပုံမှန်မဟုတ်သော လမ်းကြောင်းဖြစ်ပေါ်ခြင်း | လျှပ်စီးကြောင်းရှိသော ဝိုင်ယာကြိုးသည် ကြားခံ (Neutral) သို့မဟုတ် အခြားအဆင့် (Phase) တစ်ခုခုနှင့် ထိမိခြင်း | Breaker သို့မဟုတ် Fuse ၏ ဝါယာရှော့ (Short-circuit) ကာကွယ်မှုစနစ် |
| မြေပြင်ပြတ်ရွေ့ | လျှပ်စီးကြောင်းသည် မြေကြီးသို့မဟုတ် ထိတွေ့နိုင်သော လျှပ်ကူးပစ္စည်းအစိတ်အပိုင်းများဆီသို့ ယိုစိမ့်ခြင်း | မြေကြီး (Ground/Earth) သို့ ယိုစိမ့်သည့် လမ်းကြောင်း | လျှပ်ကာပစ္စည်း ပျက်စီးပြီး သတ္တုကိုယ်ထည်နှင့် ထိမိခြင်း | ဈေးကွက်အပေါ်မူတည်၍ RCD, RCCB, RCBO, GFCI ဟု ခေါ်ဆိုခြင်း |
| လျှပ်စစ်မီးပွား (Arc fault) | လျှပ်ကူးပစ္စည်းများ ပျက်စီးခြင်း သို့မဟုတ် ချိတ်ဆက်မှုများ လျော့ရဲခြင်းကြောင့် ဖြစ်ပေါ်သော အန္တရာယ်ရှိသည့် လျှပ်စစ်မီးပွားများ | ပြတ်တောင်းပြတ်တောင်း ဖြစ်ပေါ်သော လျှပ်စစ်မီးပွားလမ်းကြောင်း | ပျက်စီးနေသော ကြိုးများ၊ လျော့ရဲနေသော တာမီနယ်များ၊ ကွဲအက်နေသော လျှပ်ကာများ | လိုအပ်သည့်နေရာများတွင် AFCI / AFDD တပ်ဆင်ခြင်း |
The key point:
ဝန်ပိုခြင်း (Overload) နှင့် ရှော့ဖြစ်ခြင်း (Short circuit) တို့သည် မတူညီပါ။ ဝန်ပိုခြင်းတွင် လျှပ်စီးသည် ပုံမှန်ဆားကစ်လမ်းကြောင်းအတိုင်း စီးဆင်းသော်လည်း၊ လျှပ်စီးပမာဏမှာ ဆားကစ်တစ်ခု ခံနိုင်ရည်ရှိသည့် ပမာဏထက် ကျော်လွန်နေခြင်းဖြစ်သည်။.
ဆားကစ်တစ်ခုတွင် ဝန်ပိုခြင်း (Overloaded Circuit) ကို အဘယ်အရာက ဖြစ်စေသနည်း။
ဆားကစ် ဝန်ပိုခြင်း (Circuit overload) သည် များသောအားဖြင့် ဝန်အားလွန်ကဲခြင်း၊ ဆားကစ်ဒီဇိုင်းရေးဆွဲမှု အားနည်းခြင်း သို့မဟုတ် တပ်ဆင်ပြီးနောက်ပိုင်း စက်ပစ္စည်းများ ပြောင်းလဲအသုံးပြုခြင်းတို့ကြောင့် ဖြစ်ပေါ်ရခြင်းဖြစ်သည်။.
အဖြစ်များသော အကြောင်းရင်းများ ပါဝင်သည်။
- ဆားကစ်တစ်ခုတည်းတွင် စက်ပစ္စည်းများ အလွန်အကျွံ ချိတ်ဆက်အသုံးပြုခြင်း
- ဝပ်အားမြင့်မားသော လျှပ်စစ်ပစ္စည်းများကို တစ်ပြိုင်နက်တည်း အသုံးပြုခြင်း
- တိုးချဲ့ကြိုးများ (extension cords) သို့မဟုတ် ပါဝါစထရစ်များကို အမြဲတမ်းသုံး ဝိုင်ယာကြိုးများအဖြစ် အသုံးပြုခြင်း
- အခန်းအပူပေးစက်များ၊ ရေနွေးအိုးများ၊ ဆံပင်အခြောက်ခံစက်များ၊ မိုက်ခရိုဝေ့ဖ်များ သို့မဟုတ် ရွှေ့ပြောင်းနိုင်သော လေအေးပေးစက်များကို ဆားကစ်တစ်ခုတည်းတွင် အသုံးပြုခြင်း
- ချိတ်ဆက်ထားသော ဝန်အားအတွက် ဝိုင်ယာကြိုးအရွယ်အစား သေးငယ်လွန်းခြင်း
- ခေတ်မီပြီး ပါဝါပိုမိုစားသုံးသော စက်ပစ္စည်းများအတွက် ရှေးဟောင်းဆားကစ်များကို အသုံးပြုခြင်း
- တာမီနယ်များ လျော့ရဲနေခြင်းကြောင့် အပူချိန်မြင့်တက်လာခြင်း
- မော်တာစတင်ချိန်တွင် လိုအပ်သောလျှပ်စီးကြောင်း သို့မဟုတ် စက်ပစ္စည်းများကို အကြိမ်ကြိမ်ပြန်လည်စတင်ခြင်း
- မူလဒီဇိုင်းရေးဆွဲထားသည့် လျှပ်စစ်ပန်နယ် သို့မဟုတ် ဆားကစ်တွင် ဝန်အား (Load) ထပ်တိုးခြင်း
နေအိမ်များတွင် လျှပ်စစ်ပစ္စည်းအများအပြားကို တစ်ပြိုင်နက်အသုံးပြုသည့်အခါ ဝန်အားလွန်ခြင်း (Overload) ဖြစ်လေ့ရှိသည်။ စက်မှုလုပ်ငန်း သို့မဟုတ် ထိန်းချုပ်ရေးပန်နယ်များတွင် စက်ပစ္စည်းများကို အဆင့်မြှင့်တင်ခြင်း၊ မော်တာများလဲလှယ်ခြင်း၊ အပူပေးစက်များထပ်တိုးခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းပမာဏကို စစ်ဆေးခြင်းမရှိဘဲ ဘရန့်ချ်ဆားကစ်များကို တိုးချဲ့ခြင်းတို့ကြောင့် ဝန်အားလွန်ခြင်းများ ဖြစ်ပေါ်နိုင်သည်။.
ဆားကစ်ဝန်အားလွန်နေကြောင်း သတိပေးသည့်လက္ခဏာများ
ဆားကစ်တစ်ခု ဝန်အားလွန်နေပါက ပြင်းထန်သောပျက်စီးမှုမဖြစ်ပွားမီ မြင်သာသော သို့မဟုတ် လုပ်ဆောင်ချက်ဆိုင်ရာ လက္ခဏာများ ပြသနိုင်သည်။.
| သတိပေးဆိုင်းဘုတ် | ၎င်းက ဘာကိုညွှန်ပြနိုင်သနည်း |
|---|---|
| ဘရိတ်ကာ (Breaker) အကြိမ်ကြိမ် ခုန်တက်ခြင်း (Trip ဖြစ်ခြင်း) | ဝန်အားလျှပ်စီးကြောင်းသည် ဆားကစ်၏ သတ်မှတ်ချက်ထက် ကျော်လွန်နေခြင်း |
| လျှပ်စစ်ပစ္စည်းအများအပြား အသုံးပြုပြီးနောက် ဖျူးစ် (Fuse) ပြတ်သွားခြင်း | ဆားကစ် (Circuit) ဝန်အားပိုနေခြင်း ဖြစ်နိုင်သည် |
| ပလပ်ပေါက် သို့မဟုတ် ပလပ်ခေါင်း ပူနွေးနေခြင်း | လျှပ်စီးကြောင်းများလွန်းခြင်း သို့မဟုတ် ဆက်သွယ်မှုမကောင်းခြင်းကြောင့် အပူလွန်ကဲနေခြင်း ဖြစ်နိုင်သည် |
| ပလပ်ပေါက် သို့မဟုတ် လျှပ်စစ်ဘုတ်အနီးတွင် မီးလောင်သည့်အနံ့ ရနေခြင်း | အဆိုပါ ဆားကစ်ကို အသုံးပြုခြင်း ရပ်တန့်ပြီး အရည်အချင်းပြည့်မီသော လျှပ်စစ်ကျွမ်းကျင်သူကို ခေါ်ယူပါ |
| လျှပ်စစ်ပစ္စည်းများ စတင်အလုပ်လုပ်ချိန်တွင် မီးအလင်းရောင် မှိန်သွားခြင်း | ဗို့အားကျခြင်း သို့မဟုတ် စတင်ချိန်တွင် လျှပ်စီးကြောင်း အလွန်အကျွံတက်ခြင်း ဖြစ်ပေါ်နေနိုင်သည် |
| တဝီဝီမြည်သံ သို့မဟုတ် တဖျပ်ဖျပ်မြည်သံထွက်ပေါ်ခြင်း | ချိတ်ဆက်မှု လျော့ရဲနေခြင်း၊ လျှပ်စစ်မီးပွားထွက်ခြင်း သို့မဟုတ် ကိရိယာချို့ယွင်းနေခြင်း ဖြစ်နိုင်သည် |
| ပလပ်ပေါက်၊ ပလပ်ခေါင်း သို့မဟုတ် တာမီနယ် အရောင်ပြောင်းသွားခြင်း | အပူဒဏ်ကြောင့် ပျက်စီးမှု ဖြစ်ပေါ်ပြီးဖြစ်နိုင်သည် |
| ပါဝါစထရစ် (Power strip) ပူနေခြင်း | ချိတ်ဆက်ထားသော ဝန်အားသည် ဘေးကင်းစွာ အသုံးပြုနိုင်သည့် ပမာဏထက် ကျော်လွန်နေနိုင်သည် |
ဘရိတ်ကာ မကြာခဏ ပြုတ်ကျခြင်းကို လျစ်လျူမရှုပါနှင့်။ ဝန်အားများလွန်း၍ ပြုတ်ကျသော ဘရိတ်ကာသည် ၎င်း၏ တာဝန်ကို ထမ်းဆောင်နေခြင်းဖြစ်သည်။ ပြဿနာမှာ ဘရိတ်ကာ အလုပ်လုပ်ခြင်းမဟုတ်ဘဲ ဝန်အား၊ ဝါယာကြိုး၊ ချိတ်ဆက်မှု သို့မဟုတ် ဆားကစ်ဒီဇိုင်းတို့တွင် ဖြစ်လေ့ရှိသည်။.

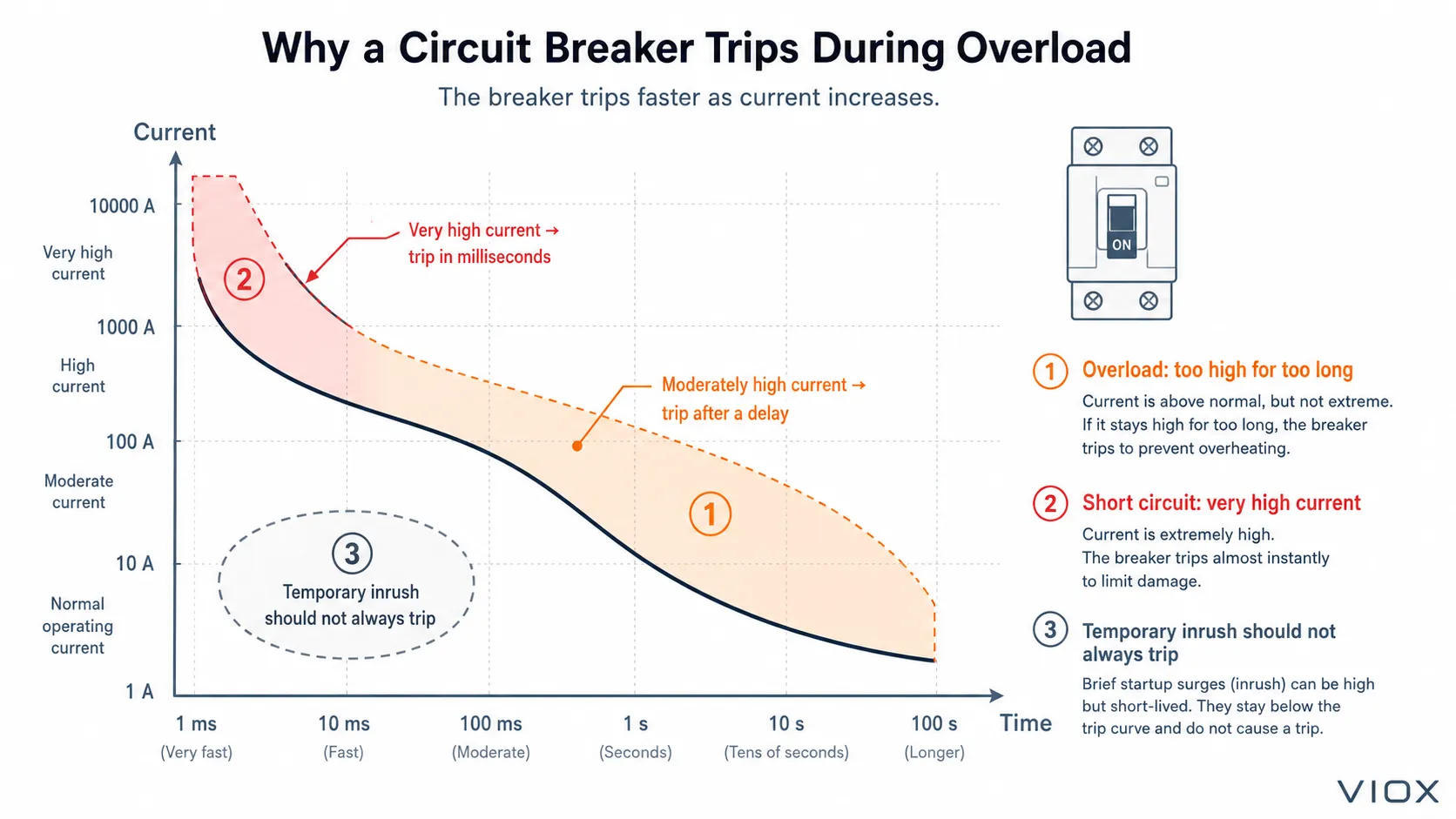

ဝန်အားများလွန်းသည့်အခါ ဘရိတ်ကာများ အဘယ်ကြောင့် ပြုတ်ကျရသနည်း
Circuit breaker တစ်ခုသည် လျှပ်စီးကြောင်းသည် ဘေးကင်းသော အဆင့်ထက် ကြာရှည်စွာ ကျော်လွန်နေပါက ဆားကစ်ကို ဖြတ်တောက်ရန် ဒီဇိုင်းထုတ်ထားသည်။ သာမန် Thermal-magnetic breaker များတွင် overload ကာကွယ်မှုကို thermal element က တာဝန်ယူပြီး short-circuit ကာကွယ်မှုကို magnetic element က တာဝန်ယူသည်။.
ရိုးရှင်းသောစကားဖြင့်ဆိုရလျှင်-
- ဝန်ပို- လျှပ်စီးကြောင်းသည် အလွန်မြင့်မားပြီး ကြာရှည်နေပါက breaker သည် အချိန်အနည်းငယ်နှောင့်နှေးပြီးမှ trip ဖြစ်သွားသည်။.
- ဝါယာရှော့- လျှပ်စီးကြောင်းသည် အလွန်လျင်မြန်စွာ မြင့်တက်လာပါက breaker သည် ပိုမိုမြန်ဆန်စွာ trip ဖြစ်သွားသည်။.
ဤအချိန်နှောင့်နှေးခြင်းမှာ ရည်ရွယ်ချက်ရှိရှိ ပြုလုပ်ထားခြင်းဖြစ်သည်။ ဝန်အချို့သည် စတင်ချိန်တွင် ခေတ္တမျှ inrush current ကို ဆွဲယူလေ့ရှိသည်။ Breaker သည် ထိုသို့သော ခေတ္တဖြစ်ပေါ်သည့် လျှပ်စီးကြောင်းအမြင့်များအတွက် ချက်ချင်း trip မဖြစ်သင့်ပါ။ သို့သော် လျှပ်စီးကြောင်းသည် လျှပ်ကူးပစ္စည်းများ အပူလွန်ကဲစေမည့် အဆင့်အထိ ကြာရှည်စွာ ဆက်လက်မြင့်မားနေပါက breaker သည် ဆားကစ်ကို ဖြတ်တောက်ပေးရမည်ဖြစ်သည်။.
Breaker များ အလုပ်လုပ်ပုံအကြောင်း ပိုမိုသိရှိလိုပါက VIOX ၏ လမ်းညွှန်ချက်ကို ကြည့်ရှုပါ။ သေးငယ်သောဆားကစ်ဘရိတ်ကာများ.

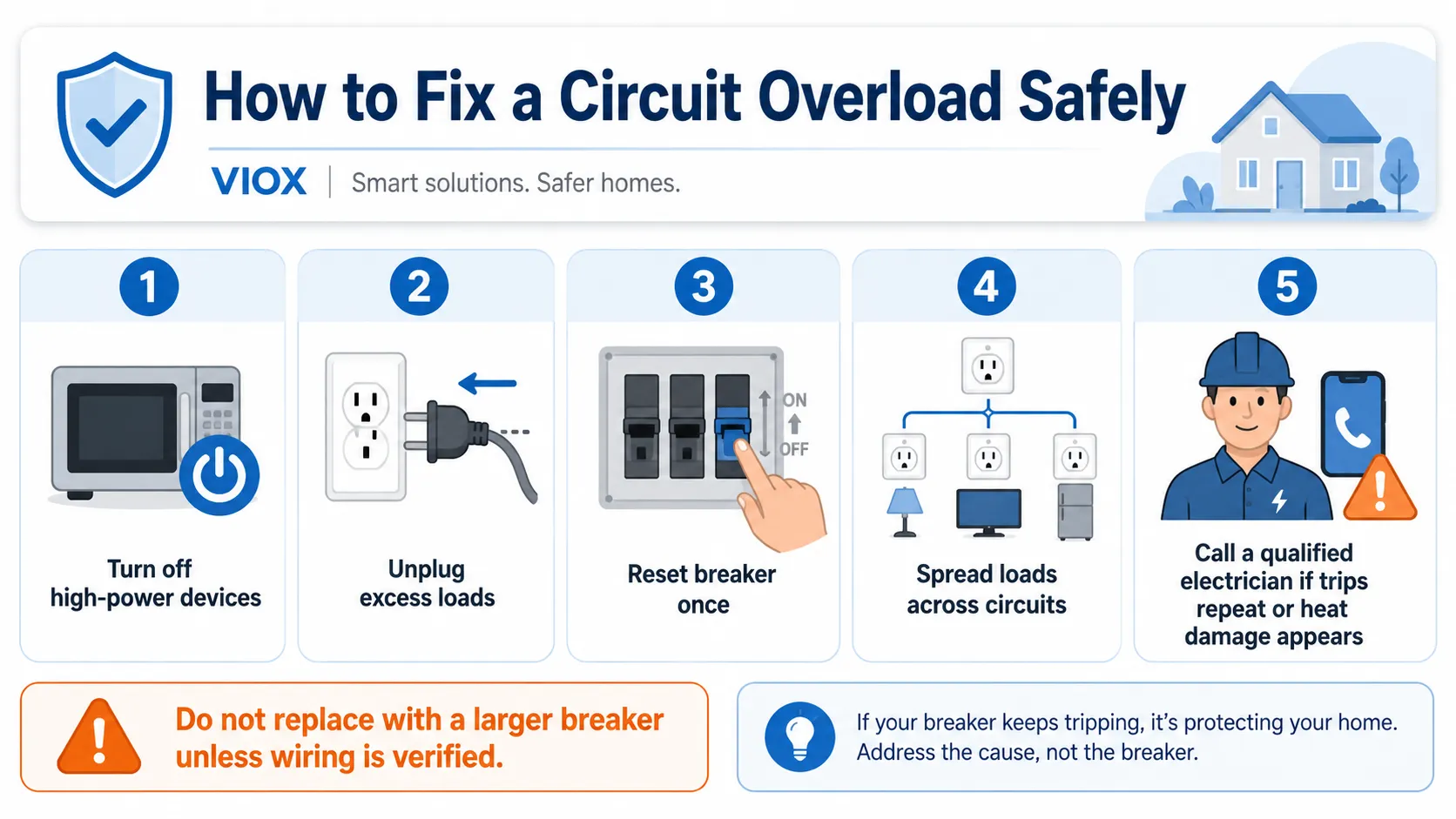

Circuit overload တစ်ခုကို ဘေးကင်းစွာ မည်သို့ဖြေရှင်းမည်နည်း
အကယ်၍ သင်သည် circuit overload ဖြစ်နေသည်ဟု သံသယရှိပါက breaker ကို ပြန်တင်ပြီး ဝန်များကို ဆက်လက်အသုံးပြုခြင်းမျိုး မလုပ်ပါနှင့်။ ဦးစွာ ဝန်ကို လျှော့ချပါ။.
အဆင့် ၁ - ပါဝါမြင့်မားသော လျှပ်စစ်ပစ္စည်းများကို ပိတ်ပါ သို့မဟုတ် ပလပ်ဖြုတ်ပါ
အပူပေးစက်များ၊ ရေနွေးအိုးများ၊ မိုက်ခရိုဝေ့ဖ်များ၊ ရွှေ့ပြောင်းနိုင်သော လေအေးပေးစက်များ၊ ပါဝါသုံးကိရိယာများ သို့မဟုတ် တူညီသော ဆားကစ်တွင် ချိတ်ဆက်ထားသည့် အခြား ဝပ်အားမြင့်မားသော ပစ္စည်းများကို ပလပ်ဖြုတ်ပါ သို့မဟုတ် ပိတ်ထားပါ။.
အဆင့် ၂ - ဝန်အားလျှော့ချပြီးနောက် ဘရိတ်ကာကို တစ်ကြိမ် ပြန်လည်စတင်ပါ (Reset)
ဝန်အားကို လျှော့ချပြီးနောက် ဘရိတ်ကာကို တစ်ကြိမ် ပြန်လည်စတင်ပါ။ အကယ်၍ ဘရိတ်ကာက ဆက်လက်အလုပ်လုပ်နေပါက ဆားကစ်တွင် ဝန်အားပိုနေခြင်း ဖြစ်နိုင်ပါသည်။ အကယ်၍ ချက်ချင်း သို့မဟုတ် ထပ်ခါတလဲလဲ ပြန်လည်ပြုတ်ကျနေပါက ထိုဆားကစ်ကို အသုံးပြုခြင်းကို ရပ်တန့်ပြီး အရည်အချင်းပြည့်မီသော လျှပ်စစ်ကျွမ်းကျင်သူကို ခေါ်ယူပါ။.
အဆင့် ၃ - ဝန်အားများကို မတူညီသော ဆားကစ်များသို့ ခွဲဝေပေးပါ
အချို့သော လျှပ်စစ်ပစ္စည်းများ သို့မဟုတ် ကိရိယာများကို အခြား ဘရန့်ချ်ဆားကစ် (branch circuit) တစ်ခုသို့ ပြောင်းရွှေ့ပါ။ ဆားကစ်တစ်ခုသည် စုစုပေါင်းဝန်အားအတွက် ဒီဇိုင်းထုတ်ထားခြင်း မရှိပါက ပါဝါမြင့်မားသော ပစ္စည်းများစွာကို တူညီသော ဆားကစ်တစ်ခုတည်းတွင် မထားပါနှင့်။.
အဆင့် ၄ - ဘရိတ်ကာကို အလွယ်တကူ အစားထိုးလဲလှယ်ခြင်း မပြုပါနှင့်
ဝိုင်ယာကြိုးများ၊ ပလပ်ပေါက်၏ သတ်မှတ်ချက်များ၊ တပ်ဆင်မှုပုံစံ၊ ပန်နယ်ဒီဇိုင်းနှင့် ဒေသဆိုင်ရာ စည်းမျဉ်းများအရ ခွင့်ပြုချက်မရှိဘဲ ဘရိတ်ကာကို ပိုမိုမြင့်မားသော အဆင့်သတ်မှတ်ချက်ရှိသည့် ဘရိတ်ကာဖြင့် လဲလှယ်ခြင်းဖြင့် ပြဿနာကို ဖြေရှင်းရန် မကြိုးစားပါနှင့်။.
Breaker အရွယ်အစားကို လိုအပ်သည်ထက် ပိုကြီးအောင် တပ်ဆင်ခြင်းသည် Breaker မဖြတ်ခင် ဝါယာကြိုးများ အပူလွန်ကဲခြင်းကို ဖြစ်စေနိုင်သည်။.
အဆင့် ၅- လိုအပ်ပါက သီးသန့် Circuit တစ်ခု ထပ်တိုးပါ။
ဝန်အားမြင့်မားသော စက်ပစ္စည်းများအတွက် သီးသန့် Circuit လိုအပ်နိုင်သည်။ ၎င်းသည် မီးဖိုများ၊ လေအေးပေးစက်နှင့် အပူပေးစက်များ (HVAC)၊ ရေပူစက်များ၊ မော်တာကြီးများ၊ လျှပ်စစ်ကားအားသွင်းစက်များ၊ စက်မှုသုံးအပူပေးစက်များနှင့် အလားတူဝန်အားရှိသော ပစ္စည်းများအတွက် အဖြစ်များသည်။.
အဆင့် ၆- အပူကြောင့် ပျက်စီးမှု ရှိမရှိ စစ်ဆေးပါ။
ပလပ်ပေါက်၊ ပလပ်ခေါင်း၊ ကေဘယ်ကြိုး၊ Terminal သို့မဟုတ် Breaker တစ်ခုခုတွင် အရောင်ပြောင်းခြင်း၊ အရည်ပျော်ခြင်း၊ အနံ့ထွက်ခြင်း သို့မဟုတ် အပူကြောင့် ပျက်စီးခြင်း လက္ခဏာများရှိပါက ပြန်လည်အသုံးမပြုမီ စစ်ဆေးသင့်သည်။ ဝန်အားလွန်ကဲမှုကြောင့် ချိတ်ဆက်မှု သို့မဟုတ် လျှပ်ကာပစ္စည်း (Insulation) အားနည်းသွားနိုင်သည်။.
ဝန်အားလွန်ကဲနေစဉ်အတွင်း မလုပ်ဆောင်သင့်သောအရာများ
အောက်ပါ အဖြစ်များသော အမှားများကို ရှောင်ကြဉ်ပါ-
| အမှား | အဘယ်ကြောင့် အန္တရာယ်ရှိသနည်း |
|---|---|
| Breaker ကို အကြိမ်ကြိမ် ပြန်တင်ခြင်း | လျှပ်စစ်ပတ်လမ်းအတွင်း အပူချိန် ဆက်လက်မြင့်တက်လာနိုင်ခြင်း |
| Breaker ကို ပိုမိုကြီးမားသော Ampere ရှိသည့်အရာဖြင့် အစားထိုးခြင်း | ဝါယာကြိုးများအား မှန်ကန်စွာ ကာကွယ်ပေးထားခြင်း မရှိနိုင်ခြင်း |
| Extension cord များကို အမြဲတမ်းအသုံးပြုခြင်း | ကြိုးနှင့် ပလပ်ပေါက်များ၏ သတ်မှတ်ချက်ထက် ပိုမိုသုံးစွဲမိနိုင်ခြင်း |
| ပူနွေးနေသော ပလပ်ပေါက် သို့မဟုတ် ပလပ်ခေါင်းများကို လျစ်လျူရှုခြင်း | အပူချိန်မြင့်တက်ခြင်းသည် ဝန်ပိုခြင်း (Overload) သို့မဟုတ် ဆက်သွယ်မှုအားနည်းခြင်း (Poor contact) ဖြစ်နိုင်ကြောင်း ပြသနေခြင်း |
| Breaker handle ကို တိပ်ဖြင့်ပတ်၍ ချည်နှောင်ထားခြင်း | ကာကွယ်ရေးကိရိယာ၏ လုပ်ဆောင်ချက်ကို တားဆီးခြင်း |
| Breaker ပြုတ်တိုင်း Breaker ပျက်နေသည်ဟု ယူဆခြင်း | Breaker သည် မလုံခြုံသော လျှပ်စီးကြောင်းကို မှန်ကန်စွာ တုံ့ပြန်နေခြင်းဖြစ်နိုင်သည် |
အကယ်၍ Breaker သည် အကြိမ်ကြိမ် ပြုတ်နေပါက၊ Breaker ကို ကျော်လွန်အသုံးပြုမည့်အစား Circuit ကို စစ်ဆေးရန် လိုအပ်သည်ဟု ယူဆခြင်းသည် အလုံခြုံဆုံးဖြစ်သည်။.
Circuit Overload မဖြစ်အောင် မည်သို့ကာကွယ်မည်နည်း
ကာကွယ်ခြင်းဆိုသည်မှာ အဓိကအားဖြင့် ဝန်အားစီမံခန့်ခွဲခြင်းနှင့် ကာကွယ်ရေးစနစ်ကို ညှိနှိုင်းဆောင်ရွက်ခြင်း ဖြစ်သည်။.
လက်တွေ့ကျသော ကြိုတင်ကာကွယ်မှုအဆင့်များ-
- မည်သည့်ပလပ်ပေါက်များသည် တူညီသော ဆားကစ်တစ်ခုတည်းတွင် ရှိနေသည်ကို သိရှိထားပါ
- ဝပ်အားမြင့်မားသော လျှပ်စစ်ပစ္စည်းအများအပြားကို တစ်ပြိုင်နက်တည်း အသုံးပြုခြင်းကို ရှောင်ကြဉ်ပါ
- တပ်ဆင်ထားသော ဝန်အားကြီးသည့် ပစ္စည်းများအတွက် သီးသန့်ဆားကစ်များကို အသုံးပြုပါ
- ဝန်အားမထည့်သွင်းမီ စက်ပစ္စည်း၏ အချက်အလက်ပြား (nameplate) ကို စစ်ဆေးပါ
- တိုးချဲ့ကြိုးများ (extension cords) နှင့် ပါဝါခွဲကြိုးများ (power strips) ကို အမြဲတမ်းအသုံးပြုခြင်းကို ရှောင်ကြဉ်ပါ
- လျှပ်စစ်ပန်နယ်ဇယားများကို တိကျမှန်ကန်အောင် ထားရှိပါ
- ပူနွေးနေသော ပလပ်ပေါက်များ၊ တာမီနယ်များနှင့် ပလပ်ခေါင်းများကို စစ်ဆေးပါ
- ဝါယာကြိုး၏ ခံနိုင်ရည်အားနှင့် အသုံးပြုပုံအလိုက် Breaker အရွယ်အစားကို ရွေးချယ်ပါ။
- ခေတ်မီလျှပ်စစ်ပစ္စည်းများ ထပ်တိုးတပ်ဆင်သည့်အခါ အဟောင်းဖြစ်နေသော ဆားကစ်များကို အဆင့်မြှင့်တင်ပါ။
- ဆားကစ်အမျိုးအစားအလိုက် သင့်လျော်သော ကာကွယ်ရေးကိရိယာများကို အသုံးပြုပါ။
Panel ဒီဇိုင်းနှင့် Load တွက်ချက်မှု အခြေခံများအတွက် VIOX ၏ လမ်းညွှန်ချက်ကို ကြည့်ရှုပါ။ ဗို့အားနိမ့် လျှပ်စစ်ဆိုင်ရာ ဖော်မြူလာများ.
ဆားကစ် ဝန်ပိုခြင်းမှ ကာကွယ်ပေးသည့် ကိရိယာများ
ကာကွယ်ရေးကိရိယာ အမျိုးမျိုးသည် မတူညီသော အခြေအနေများအပေါ် မူတည်၍ တုံ့ပြန်ဆောင်ရွက်သည်။.
| ကိရိယာ | အဓိက ကာကွယ်ရေးဆိုင်ရာ အခန်းကဏ္ဍ | မှတ်စုများ |
|---|---|---|
| တက္ကို | သေးငယ်သော လျှပ်စစ်ပတ်လမ်းများအတွက် ဝန်ပိုခြင်းနှင့် ရှော့ခ်ဖြစ်ခြင်းမှ ကာကွယ်ပေးခြင်း | ဖြန့်ဖြူးရေးဘုတ်များတွင် အသုံးများခြင်း |
| MCCB | လျှပ်စီးကြောင်း ပိုမိုများပြားသော ပတ်လမ်းများအတွက် ဝန်ပိုခြင်းနှင့် ရှော့ခ်ဖြစ်ခြင်းမှ ကာကွယ်ပေးခြင်း | စီးပွားရေးလုပ်ငန်းသုံးနှင့် စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ဘုတ်များတွင် မကြာခဏ အသုံးပြုခြင်း |
| ကြိယာ | Overcurrent ကာကွယ်မှု | ဗို့အား၊ လျှပ်စီးကြောင်းနှင့် ဖြတ်တောက်နိုင်စွမ်း (Breaking capacity) လိုအပ်ချက်များနှင့် ကိုက်ညီရမည် |
| RCBO | ယိုစိမ့်လျှပ်စီးကြောင်း ကာကွယ်မှုနှင့်အတူ ဝန်ပိုလျှပ်စီးကြောင်း ကာကွယ်မှုပါဝင်ခြင်း | လျှပ်စစ်ယိုစိမ့်မှု ကာကွယ်ခြင်းနှင့် ဝန်ပိုလျှပ်စီးကြောင်း ကာကွယ်ခြင်းတို့ကို ကိရိယာတစ်ခုတည်းတွင် ပေါင်းစပ်ထားခြင်း |
| RCCB | Residual-current protection သာ | ၎င်းတစ်ခုတည်းဖြင့် ဝန်ပိုခြင်းကို ကာကွယ်ပေးနိုင်ခြင်းမရှိပါ |
| ဝန်ပိုရီလေး | မော်တာ ဝန်ပိုခြင်းမှ ကာကွယ်မှု (Motor overload protection) | ပုံမှန်အားဖြင့် ကွန်တက်တာ (contactor) နှင့် ဝါယာရှော့ကာကွယ်မှု (short-circuit protection) တို့နှင့် တွဲဖက်အသုံးပြုသည် |
ဤကွဲပြားချက်သည် အရေးကြီးသည်။ ဥပမာအားဖြင့် RCCB သည် ကျန်ရှိသောလျှပ်စီးကြောင်း (residual current) သို့မဟုတ် မြေကြီးသို့ လျှပ်စီးယိုစိမ့်မှု (earth leakage) ကို ကာကွယ်ပေးနိုင်သော်လည်း MCB, MCCB, ဖျူးစ် (fuse) သို့မဟုတ် RCBO တို့၏ ဝန်ပိုကာကွယ်မှုကို အစားထိုး၍မရပါ။ ပိုမိုကျယ်ပြန့်သော ကိရိယာနှိုင်းယှဉ်ချက်အတွက် ကြည့်ရှုပါ RCBO vs RCCB + MCB.
ဝန်ပိုလျှပ်စီးကြောင်း (Overload Current) - မှန်ကန်သော သဘောတရား
လျှပ်စစ်ဆိုင်ရာ လေ့ကျင့်ရေးမေးခွန်းအချို့သည် ဝန်ပိုလျှပ်စီးကြောင်း၏ အဓိပ္ပာယ်ဖွင့်ဆိုချက်အပေါ် အာရုံစိုက်သည်။ သဘောတရားမှာ-
ဝန်ပိုလျှပ်စီးကြောင်းဆိုသည်မှာ ဆားကစ်၏ ပုံမှန်လျှပ်ကူးလမ်းကြောင်းတွင် စီးဆင်းနေသော ပုံမှန်ထက်ပိုသည့် လျှပ်စီးကြောင်းဖြစ်သည်။.
ဆိုလိုသည်မှာ -
- ဝန်ပိုခြင်း (overload) သည် ဝါယာရှော့ (short circuit) နှင့် မတူပါ
- ဝန်ပိုခြင်းသည် ပုံမှန်အားဖြင့် ချိတ်ဆက်ထားသော ဝန် (load) များလွန်းခြင်းကြောင့် ဖြစ်ပေါ်လာခြင်းဖြစ်သည်
- ဝန်ပိုလျှပ်စီးကြောင်းသည် ရည်ရွယ်ထားသော လျှပ်စစ်ပတ်လမ်းအတိုင်း စီးဆင်းသည်။
- လျှပ်ကူးပစ္စည်းများ အပူလွန်ကဲခြင်းမဖြစ်ပေါ်မီ ကာကွယ်ရေးကိရိယာများသည် အန္တရာယ်ရှိသော ဝန်ပိုလျှပ်စီးကြောင်းများကို ဖြတ်တောက်ပေးရမည်။
- ဝန်ပိုလျှပ်စီးကြောင်းကို မဖယ်ရှားနိုင်ပါက လျှပ်ကာပစ္စည်းများ၊ ပလပ်ပေါက်များ၊ တာမီနယ်များနှင့် စက်ပစ္စည်းများကို ပျက်စီးစေနိုင်သည်။
ထို့ကြောင့် “လျှပ်စစ်ပတ်လမ်းတစ်ခုတည်းတွင် လျှပ်စစ်ပစ္စည်းများ အလွန်အကျွံသုံးစွဲခြင်းသည် ဝိုင်ယာကြိုးများ ခံနိုင်ရည်ရှိသည်ထက် ပိုမိုသော လျှပ်စီးကြောင်းကို ဖြစ်ပေါ်စေနိုင်သည်” ဟူသော ဖော်ပြချက်သည် ပတ်လမ်းဝန်ပိုခြင်း (circuit overload) ကို ဆိုလိုခြင်းဖြစ်သည်။.
ဘယ်အချိန်မှာ လျှပ်စစ်ပညာရှင်ကို ခေါ်မလဲ။
အောက်ပါအခြေအနေများတွင် အရည်အချင်းပြည့်မီသော လျှပ်စစ်ပညာရှင်ကို ခေါ်ယူပါ -
- ဝန်အားလျှော့ချပြီးနောက်တွင်လည်း ဘရိတ်ကာ (breaker) သည် အကြိမ်ကြိမ် ပြုတ်ကျနေပါက
- ပလပ်ပေါက်၊ ပလပ်ခေါင်း၊ ကြိုး သို့မဟုတ် ဘုတ်ပြားနေရာတစ်ခုခုတွင် အပူလွန်ကဲနေပါက
- လောင်ကျွမ်းသည့်အနံ့ ရနေပါက
- ပလပ်ပေါက် သို့မဟုတ် ဘရိတ်ကာ အရောင်ပြောင်းနေခြင်း
- စက်ပစ္စည်းများ စတင်အလုပ်လုပ်ချိန်တွင် မီးအလင်းရောင် သိသိသာသာ မှိန်သွားခြင်း
- ပါဝါမြင့်မားသော လျှပ်စစ်ပစ္စည်းအသစ် ထပ်မံတပ်ဆင်ရန် လိုအပ်ခြင်း
- ခေတ်မီလျှပ်စစ်ဝန်အားများအတွက် ရှေးဟောင်းဝိုင်ယာကြိုးများကို အသုံးပြုနေရခြင်း
- မည်သည့်ပလပ်ပေါက်အတွက် မည်သည့်ဆားကစ်က ပံ့ပိုးပေးသည်ကို မသေချာခြင်း
- လျှပ်စစ်ပန်နယ်မှ တဝီဝီမြည်သံထွက်ခြင်း၊ အက်ကွဲသံကြားရခြင်း သို့မဟုတ် ထင်ရှားသော ပျက်စီးမှုများရှိနေခြင်း
လျှပ်စစ်ဝန်အားလွန်ကဲခြင်းသည် မီးဘေးအန္တရာယ် ဖြစ်စေနိုင်သည်။ အပူတက်ခြင်း၊ မီးခိုးထွက်ခြင်း၊ လောင်ကျွမ်းသည့်အနံ့ရခြင်း သို့မဟုတ် ထင်ရှားသော ပျက်စီးမှုများရှိပါက ဆားကစ်ကို ချက်ချင်းပိတ်ထားပြီး ပုံမှန်ပြန်လည်အသုံးမပြုမီ စစ်ဆေးမှုပြုလုပ်ပါ။.
အမြန်ကိုးကားချက်
| Question | အတိုချုံးအဖြေ |
|---|---|
| ဆားကစ် ဝန်ပိုခြင်း (Circuit overload) ဆိုသည်မှာ အဘယ်နည်း။ | ဆားကစ်၏ သတ်မှတ်ချက်ထက် လျှပ်စီးကြောင်း ပိုမိုများပြားနေခြင်း |
| ဝန်ပိုခြင်း (Overload) နှင့် ရှော့ဖြစ်ခြင်း (Short circuit) တို့သည် အတူတူပင်လော။ | အမွတ္ |
| ဝန်ပိုလျှပ်စီးကြောင်းသည် ပုံမှန်လမ်းကြောင်းအတိုင်း စီးဆင်းပါသလား။ | ဟုတ်ကဲ့၊ များသောအားဖြင့် စီးဆင်းပါသည်။ |
| ဘရိတ်ကာ (Breaker) သည် အဘယ်ကြောင့် ခုန်တက် (Trip) သွားသနည်း။ | အပူလွန်ကဲမှုကို တားဆီးရန်နှင့် မီးဘေးအန္တရာယ်ကို လျှော့ချရန်အတွက် ဖြစ်သည်။ |
| ပိုမိုကြီးမားသော ဘရိတ်ကာကို တပ်ဆင်နိုင်ပါသလား။ | ဝါယာကြိုးသွယ်တန်းမှုနှင့် လျှပ်စစ်ဆိုင်ရာ စည်းမျဉ်းများက ခွင့်ပြုမှသာလျှင် ဖြစ်သည်။ |
| ဝန်ပိုခြင်း (Overload) ပြဿနာကို ဘယ်လိုဖြေရှင်းရမလဲ။ | လျှပ်စစ်ဝန်ကို လျှော့ချခြင်း၊ ဆားကစ်များကို ပြန်လည်ခွဲဝေခြင်းနှင့် လိုအပ်ပါက သီးသန့်ဆားကစ်များ ထပ်မံတပ်ဆင်ခြင်းတို့ဖြင့် ဖြေရှင်းနိုင်သည်။ |
| ဝန်ပိုခြင်းကြောင့် ဖြစ်ပေါ်လာသော မီးလောင်မှုများကို ဘာက ကာကွယ်ပေးသလဲ။ | မှန်ကန်သော ဝါယာကြိုးသွယ်တန်းမှု၊ မှန်ကန်သော ဘရိတ်ကာ/ဖျူးစ် အသုံးပြုမှုနှင့် စနစ်တကျ လျှပ်စစ်ဝန် စီမံခန့်ခွဲမှုတို့ ဖြစ်သည်။ |
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
ဆားကစ်ဝန်ပိုခြင်း (Circuit overload) ဆိုသည်မှာ အဘယ်နည်း။
ဆားကစ်ဝန်ပိုခြင်းဆိုသည်မှာ ချိတ်ဆက်ထားသော လျှပ်စစ်ပစ္စည်းများက ဆားကစ်ဝါယာကြိုး သို့မဟုတ် ကာကွယ်ရေးကိရိယာများ ခံနိုင်ရည်ရှိသည့် ပမာဏထက် ပိုမိုသော လျှပ်စီးကြောင်းကို ဆွဲယူသုံးစွဲသည့် အခြေအနေဖြစ်သည်။.
ဆားကစ်ဝန်ပိုခြင်းကို ဘာက ဖြစ်စေသလဲ။
ဝါယာကြိုးတစ်ခုတွင် ဝန်အားလွန်ကဲခြင်း (Overloaded circuit) သည် များသောအားဖြင့် လျှပ်စစ်ပစ္စည်းများစွာကို တစ်ချိန်တည်းတွင် အသုံးပြုခြင်းကြောင့် ဖြစ်ပေါ်လေ့ရှိပြီး အထူးသဖြင့် အပူပေးစက်များ၊ မိုက်ခရိုဝေ့ဖ်များ၊ ရေနွေးအိုးများ သို့မဟုတ် ရွှေ့ပြောင်းနိုင်သော လေအေးပေးစက်များကဲ့သို့ ဝပ်အားမြင့်မားသော ပစ္စည်းများကြောင့် ဖြစ်သည်။.
ဆားကစ်တစ်ခုတွင် ဝန်အားလွန်ကဲနေပါက မည်သို့ဖြေရှင်းရမည်နည်း။
ချိတ်ဆက်ထားသော ဝန်အားကို လျှော့ချပါ၊ ဝန်အားလျှော့ချပြီးနောက် ဘရိတ်ကာကို တစ်ကြိမ်ပြန်တင်ပါ၊ ပစ္စည်းများကို အခြားဆားကစ်များသို့ ပြောင်းရွှေ့ပါ၊ လိုအပ်ပါက သီးသန့်ဆားကစ်တစ်ခု ထပ်မံတပ်ဆင်ပါ။ အကယ်၍ ဘရိတ်ကာ ထပ်မံကျသွားခြင်း သို့မဟုတ် မည်သည့်အစိတ်အပိုင်းမဆို ပူနေခြင်း၊ ပျက်စီးနေခြင်း သို့မဟုတ် အရောင်ပြောင်းနေခြင်းရှိပါက ကျွမ်းကျင်သော လျှပ်စစ်ပညာရှင်ကို ခေါ်ယူပါ။.
ဝန်ပိုခြင်း (Overload) နှင့် ရှော့ဖြစ်ခြင်း (Short circuit) တို့သည် အတူတူပင်လော။
မဟုတ်ပါ။ ဝန်အားလွန်ကဲခြင်း (Overload) ဆိုသည်မှာ ပုံမှန်ဆားကစ်လမ်းကြောင်းမှတစ်ဆင့် လျှပ်စီးကြောင်း အလွန်အကျွံဖြတ်သန်းခြင်းဖြစ်သည်။ ဝါယာရှော့ (Short circuit) ဆိုသည်မှာ မရည်ရွယ်ဘဲ လျှပ်ခံအားနည်းသော လမ်းကြောင်းမှတစ်ဆင့် လျှပ်စီးကြောင်း ယိုစိမ့်ခြင်းဖြစ်သည်။.
ဝန်အားလွန်ကဲနေသော ဆားကစ်တစ်ခုသည် မီးလောင်မှုကို ဖြစ်စေနိုင်ပါသလား။
ဟုတ်ကဲ့။ အကယ်၍ ဝန်အားလွန်ကဲသော လျှပ်စီးကြောင်းသည် သင့်လျော်သော ကာကွယ်မှုမရှိဘဲ ဆက်လက်ဖြစ်ပေါ်နေပါက လျှပ်ကူးပစ္စည်းများ၊ ပလပ်ပေါက်များ၊ တာမီနယ်များ သို့မဟုတ် ပလပ်ခေါင်းများ အပူလွန်ကဲလာပြီး မီးလောင်မှုအန္တရာယ်ကို ဖြစ်စေနိုင်သည်။.
ဝန်အားလွန်ကဲခြင်းကြောင့် မီးလောင်မှုမဖြစ်အောင် မည်သည့်ကိရိယာက ကာကွယ်ပေးသနည်း။
မှန်ကန်စွာ ရွေးချယ်ထားသော ဖျူးစ် (Fuse)၊ MCB၊ MCCB၊ RCBO သို့မဟုတ် အခြားသော လျှပ်စီးကြောင်းလွန်ကဲမှု ကာကွယ်ရေးကိရိယာများသည် ဆားကစ် အပူမလွန်ကဲမီ ဝန်အားလွန်ကဲသော လျှပ်စီးကြောင်းကို ဖြတ်တောက်ပေးနိုင်သည်။ အဆိုပါကိရိယာသည် ဝါယာကြိုးနှင့် အသုံးပြုမှုပုံစံတို့နှင့် ကိုက်ညီမှုရှိရမည်။.
ကျွန်ုပ်၏ လျှပ်စစ်ပစ္စည်းအများအပြားကို တစ်ပြိုင်နက်အသုံးပြုသည့်အခါ Breaker အဘယ်ကြောင့် ခုန်ကျရသနည်း။
လျှပ်စစ်ပစ္စည်းများ၏ စုစုပေါင်းလျှပ်စီးကြောင်း (Current) သည် ဆားကစ်၏ သတ်မှတ်ချက်ထက် ကျော်လွန်နေခြင်းကြောင့် ဖြစ်နိုင်သည်။ ဝိုင်ယာကြိုးများ အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် Breaker က ခုန်ကျသွားခြင်းဖြစ်သည်။.
ခုန်ကျနေသော Breaker အစား ပိုမိုကြီးမားသော Breaker ကို အစားထိုးလဲလှယ်သင့်ပါသလား။
မလုပ်သင့်ပါ။ သင့်လျော်စွာ စစ်ဆေးမှုမပြုလုပ်ဘဲ မလဲလှယ်ရပါ။ ပိုမိုကြီးမားသော Breaker သည် ရှိပြီးသား ဝိုင်ယာကြိုးများကို ကာကွယ်ပေးနိုင်မည်မဟုတ်ပါ။ ဆားကစ်ဝိုင်ယာကြိုးများ၊ ပလပ်ပေါက်၏ သတ်မှတ်ချက်၊ ပန်နယ်ဒီဇိုင်းနှင့် သက်ဆိုင်ရာ လျှပ်စစ်စည်းမျဉ်းများကို ဦးစွာစစ်ဆေးရန် လိုအပ်သည်။.
နိဂုံး
ဆားကစ်တစ်ခု၏ ပုံမှန်လျှပ်ကူးလမ်းကြောင်းမှတစ်ဆင့် လျှပ်စီးကြောင်း အလွန်အကျွံဖြတ်သန်းစီးဆင်းသည့်အခါ ဆားကစ်ဝန်ပိုခြင်း (Circuit overload) ဖြစ်ပေါ်သည်။ ၎င်းသည် Short circuit နှင့် မတူညီသော်လည်း၊ လျှပ်စီးကြောင်းကို မဖြတ်တောက်ပါက ဝိုင်ယာကြိုးများ အပူလွန်ကဲပြီး မီးလောင်မှုအန္တရာယ် ဖြစ်စေနိုင်သည်။.
မှန်ကန်သော လုပ်ဆောင်ချက်မှာ Breaker ကို ကျော်ဖြတ်အသုံးပြုခြင်း မဟုတ်ပါ။ ဝန်အားကို လျှော့ချပါ၊ ဆားကစ်တွင် မည်သည့်ပစ္စည်းများ ချိတ်ဆက်ထားသည်ကို ခွဲခြားသတ်မှတ်ပါ၊ အပူကြောင့် ပျက်စီးမှုရှိမရှိ စစ်ဆေးပါ၊ ဝန်အားလိုအပ်ချက်အရ ဆားကစ်ကို အဆင့်မြှင့်တင်ပါ။ မှန်ကန်စွာ ရွေးချယ်ထားသော Breaker သို့မဟုတ် Fuse သည် ခလုတ်တစ်ခုသက်သက်မဟုတ်ပါ။ ၎င်းသည် ဆားကစ်ကို ဘေးကင်းသော လျှပ်စီးကြောင်းကန့်သတ်ချက်အတွင်း ထိန်းသိမ်းပေးသည့် မီးဘေးကာကွယ်ရေးစနစ်၏ အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။.
