交換用のGFCIブレーカーは、古いブレーカーのアンペア数と極数に一致しても、パネルに適合しない場合があります。. 4つの項目を個別に確認してください：正確なパネルの認証、取り付け形状、ニュートラル接続方法、および取り付けられたブレーカーと導体に必要なスペースです。小売店のページで適合しているように見える部品が、必ずしも完全な設置に適しているわけではありません。.
コンパクトな屋外またはプール用パネルの2極交換の場合、障害物はブレーカー本体、互換性のない取り付けインターフェース、ニュートラル配置、またはカバーを通過しなくなった導体経路である可能性があります。別の部品を注文する前に、どちらの状態が該当するかを特定してください。.
要点
- アンペア数、極数、ブランドが一致しても、正確なパネルとの互換性が確立されるわけではありません。.
- ハウジングの寸法やブレーカースペースの数だけでなく、取り付けられたエンベロープを確認してください。.
- ピグテールおよびプラグオンニュートラル構成では、モデル固有の検証が必要です。.
- スペースを確保するために、ブレーカーを無理に押し込んだり、ハウジングを変更したり、必要なGFCI保護を削除したりしないでください。.
安全上の境界： これは、適合性診断ガイドであり、通電中の点検または設置手順ではありません。住宅所有者は、保護カバーを取り外さずに、アクセス可能なラベルと記録を収集する必要があります。資格のある電気技師は、すべての電源を切り離し、露出した部品を点検する前に電圧がないことを確認する必要があります。主回路遮断器を開くだけでは、エンクロージャ全体が非通電状態になったとはみなされません。別途 回路遮断器交換ガイド は、より広範な交換作業を扱います。.
修理方法を選択する前に症状を特定する
資格のある担当者が非通電であることが確認された機器に対して行う点検を整理するために、この表を使用してください。適合性チェックは、製品承認の代わりにはなりません。.
| 症状 | チェック | 所見の意味 | 次の動作 |
|---|---|---|---|
| 回路遮断器が保持機能またはバスインターフェイスにかみ合わない | 正確なパネルラベルと承認された回路遮断器タイプ。取り付け手順 | インターフェイスの間違いまたは機器の損傷の可能性があります。 | 停止し、承認された部品を確認し、損傷を検査してください |
| 取り付けは正しいようですが、本体が別の部品に接触しています | 寸法図と障害物の位置 | 設置エンベロープの競合 | 正確なパネル交換の決定を依頼してください |
| 本体はクリアしていますが、導線を横に押しやる必要があります | 端子位置、配線ルート、および適用される曲げスペース要件 | 使用可能な配線エンベロープが不十分です | 配線経路またはアセンブリを確認してください。配線を圧縮しないでください。 |
| ブレーカーは取り付けられているようですが、デッドフロントが通常通り閉じません。 | カバーの識別、ハンドル位置合わせ、および導体のクリアランス。 | 機械的またはアセンブリの不一致が残っています。 | 原因が解決されるまで、サービスから外してください。 |
| 指示通りにニュートラル接続を行うことができません。 | ピグテールとプラグオンニュートラルの要件、およびパネルインターフェース。 | 電気インターフェースの互換性が未解決です。 | 正確な指示を確認してください。接続を自己判断しないでください。 |
ゲート1：この特定のパネル用にブレーカーは承認されていますか？
まずパネルのカタログ番号とブレーカータイプラベルを確認してください。ブランド名だけでは不十分です。次に、交換品の完全なカタログ番号、指示書、および互換性に関する文書を確認してください。接尾辞を保持してください。それらは設置にとって重要な構成を区別する場合があります。.
ULは、特定の機器での使用を意図しマークされたブレーカーと、 特定の配電盤用の分類済み交換品を区別しています。. 分類済み交換品は、文書化された互換性と定格制限内で使用する必要があります。ブランド間の交換を無制限に許可するものではありません。. ULの回路遮断器アプリケーションガイド この区別を説明しています。.
以下の2つの質問を個別に検討してください。
- この正確な交換品は、この正確なパネルとアプリケーションで使用できますか？
- 指示に従って、干渉なしに取り付けることができますか？
オンラインでの相互参照や、2極フットプリントの一致だけでは、どちらかの回答が不明な場合は不十分です。同様に、メーカー承認済みの代替品であっても、正しいカバー、位置、および設置条件が必要です。文書が矛盾しているように見える場合は、部品が適合するような回答を選択するのではなく、明確化を得てください。.
ゲート2：本体の長さだけでなく、取り付け時の外形寸法を比較する

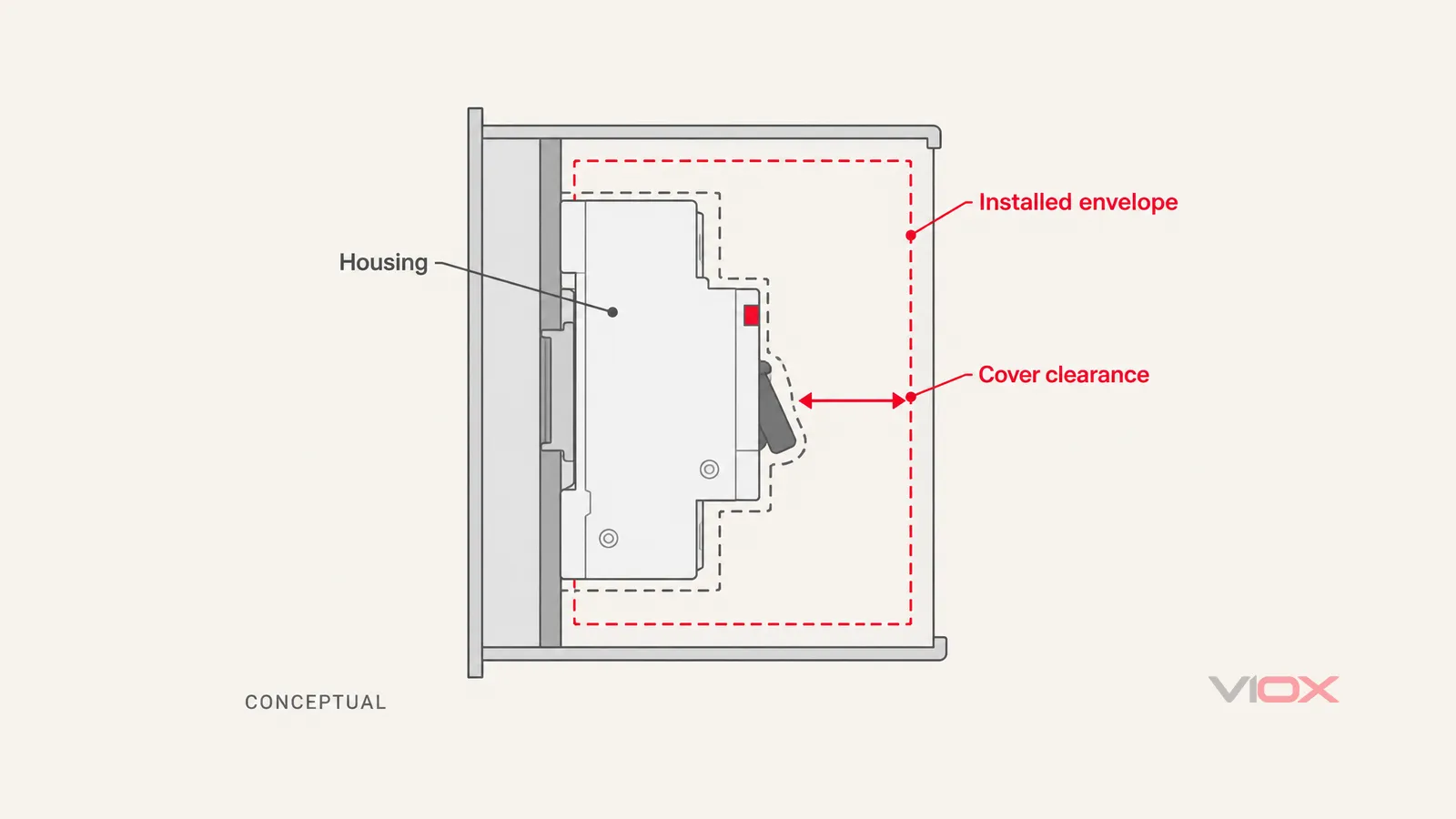

ハウジングの寸法は、コンポーネントのみを記述します。この診断では、 設置時の外形寸法 には、ハウジング、取り付け部の係合、端子へのアクセス、導体の配線、およびデッドフロントや周囲の機器とのクリアランスが含まれます。.
概念的な形状であり、寸法が記載されたパネル図ではありません。この図によって最小クリアランスや承認された交換品は確立されていません。.
干渉が発生する場所を正確に記録してください：本体とニュートラルバーの間、端子と壁の間、導体とカバーの間、またはハンドルとデッドフロント開口部の間。これらの観察結果は、異なる質問につながります。「新しいブレーカーが大きすぎる」と言うだけでは、最も有用な証拠が隠されてしまいます。.
古い寸法図と提案された寸法図の対応する軸を比較してください。カタログでは、長さ、幅、奥行きの記述が異なる場合があります。図の向きがない数値は誤解を招く可能性があります。緩んだブレーカーを回転させて小さく見えるようにしても、互換性を推測しないでください。.
電線の曲げしろも別途要件です。これは、GFCIの周囲に普遍的な予備ギャップがあるのではなく、関連する端子、導体、およびアセンブリ配置に依存します。ULの パネルボード応用ガイド では、エンクロージャと電線曲げしろの考慮事項について説明しています。配線を押して閉じることしかできないカバーは、許容できるフィット結果ではありません。.
非公式な修理として、デッドフロントを切断したり、ニュートラルバーを移設したり、ブレーカーケースをトリミングしたり、保持機能を変更したりしないでください。そのような変更には、物理的な回避策ではなく、評価された計画が必要です。.
ゲート3：ニュートラルインターフェースを個別に確認する

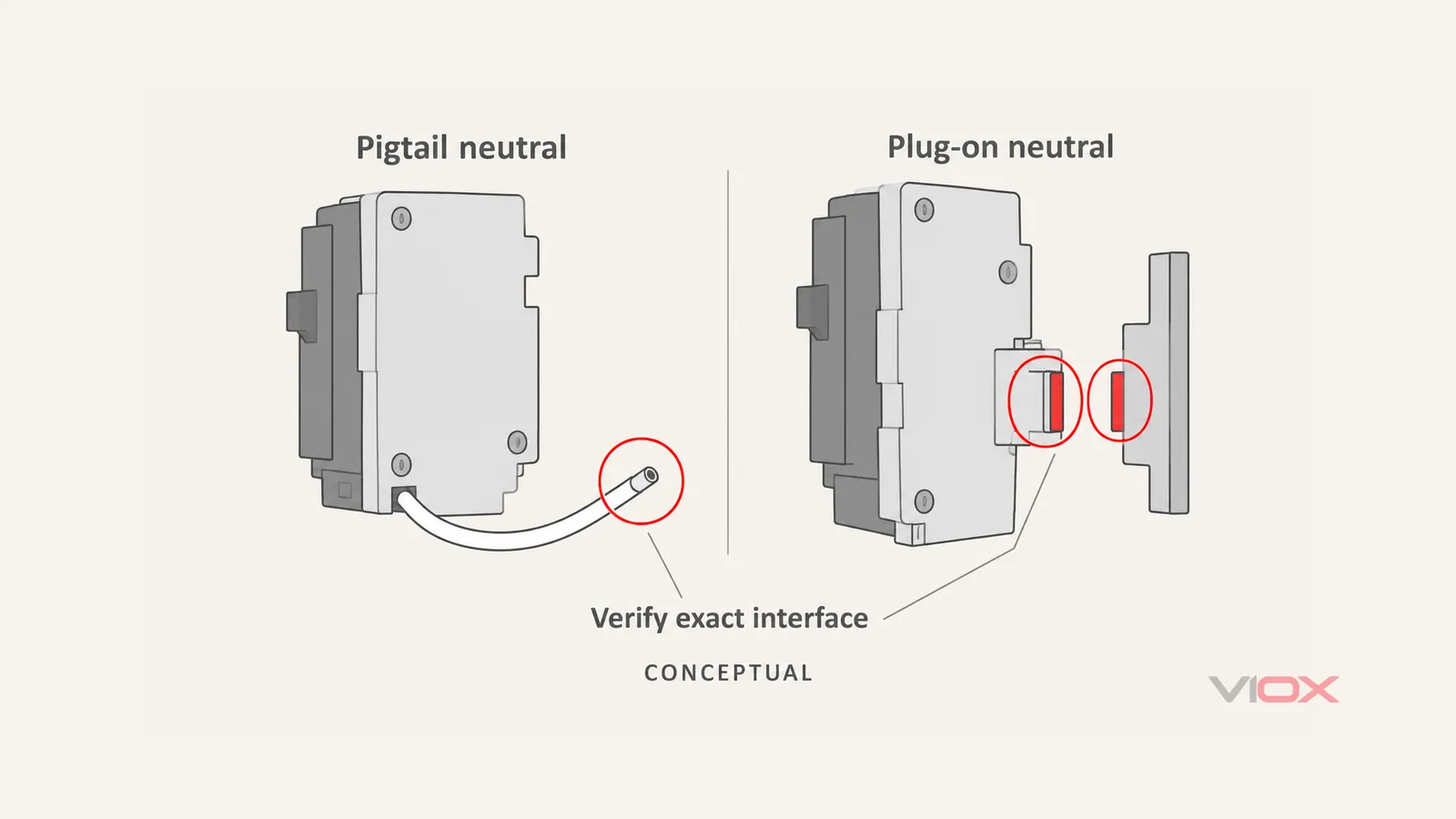

13Aヒューズの場合、 ピッグテールニュートラル ブレーカーの場合、供給されるリード線の要件と許可されるニュートラル終端を確認してください。 プラグオンニュートラル ブレーカーの場合、正確なパネルが指定されたニュートラルインターフェイスを提供することを確認してください。これらの代替配置は、国際電気検査官協会の’ GFCI技術解説; その歴史的コードに関する議論は、現在の設置規則ではありません。ピグテールがないことは互換性を確立するものではなく、リード線があることは取り付けに関する問題を解決するものではありません。.
一般的なインターフェースの概念のみを示します。リード線は未接続で示されています。これは端子配線図や相互交換性の声明ではありません。.
また、ブレーカーの電源ニュートラル接続と、あらゆる負荷ニュートラル要件を区別してください。2極負荷の説明だけでは、特定のGFCIが必要とする接続がどちらであるかはわかりません。その正確なデバイスと回路構成のメーカーの配線図を入手してください。古いモデルからの配線上の仮定を転用しないでください。.
北米の製品フレームワークも重要です。ULは回路遮断器型GFCIをUL 943の対象として特定し、さらにUL 489についても調査しています。国際電気標準会議（IEC）規格に準拠して製造された残留電流デバイスは、自動的にパネル互換の代替品となるわけではありません。以下を参照してください。 ULのGFCI認証範囲 およびVIOXの RCDとGFCIの説明 （用語の境界については）.
ゲート4：設置に必要な保護を維持する
コンパクトなプール設備では、設置上の問題が重大になります。より小型の一般的なブレーカーが適合するという理由だけで、必要な保護を削除することはできません。プールポンプ、ヒーター、照明、レセプタクルは、単一の一般的な「プールブレーカー」規則の下でグループ化されるのではなく、実際の回路として評価する必要があります。.
CPSCは、プールおよびスパの修理に資格のある電気技師による検査とアップグレードを推奨しており、適用される地域の規制およびNational Electrical Codeに従います。その プールの電気安全ガイドライン は、専門家によるレビューをサポートしますが、地域で採用されている規制版およびその修正を確認する代わりにはなりません。.
下流のGFCI構成は再設計オプションになる可能性がありますが、それは自動的な修理ではありません。電気技師は、どの機器および回路部分が保護を必要とするか、デバイスの電圧および電流の適合性、ニュートラル構成、許可される場所、筐体の適合性、および切断要件を確認する必要があります。保護されていない上流部分が存在するという事実を単純に無視することはできません。.
部品交換、確認依頼、または再設計が必要な時期
文書化された交換品を使用する 正確なパネルの承認とすべての適合基準が満たされる場合。後継の製品番号がすべての設置条件を確立すると仮定しないでください。.
技術的な明確化を要求 交換品が互換性があると記載されているにもかかわらず、物理的な干渉が残る場合。パネルの識別情報、カバーの識別情報、ブレーカーの接尾辞、および障害物の証拠を提供してください。許可された位置、付属品、または代替構成が存在する可能性がありますが、それらが存在すると仮定しないでください。.
アセンブリまたは保護アーキテクチャを確認する 文書化された部品が保護義務と設置要件の両方を満たすことができない場合。より大きな承認済みパネルまたは別途評価された保護配置が必要になる場合があります。より多くのブレーカースペースだけでは、より多くの使用可能なクリアランスまたは回路への適合性を証明できません。.
再生品を解決策として扱わないでください。ULの 再生機器ガイド は、2020 NECで再生が許可されていない機器の中に、個人保護用GFCIおよび成形ケース回路遮断器を特定しています。未使用の旧在庫は別のカテゴリですが、それでも正規の識別情報、許容可能な状態、および正確な用途の検証が必要です。導通または絶縁テストだけでは、互換性もGFCI性能も確立できません。.
回答可能なサポートリクエストを送信する
別の交換品を購入する前に、文書と資格のある検査からこの記録を組み立ててください。
- パネル: 製造元、完全なカタログ番号、ブレーカータイプラベル、およびカバーの識別情報。.
- デバイス： サフィックスを含む、完全な旧および提案されたカタログ番号。アクセス可能なマーキングの写真。.
- 回路： 電圧、要求される電流定格、極数、負荷タイプ、および保護機能。.
- インターフェース: 取り付けタイプ、ニュートラル接続方法、および関連する取扱説明書。.
- 障害物: 正確な接触点、対応する図面の軸、および安全な点検条件下でのみ撮影された写真。.
- インストール： 導体情報とプール/屋外の状況、および管轄区域で採用されているコード要件。.
質問： “「この正確なブレーカーはこの正確なパネルおよび回路で承認されていますか。また、機器を変更したり、必要な保護を減らしたりすることなく、この干渉を解決する文書化された設置方法はありますか？」”
設置互換性が解決されたら、テストと復旧は依然として資格のある交換プロセスに属します。適切に設置されたデバイスがその後トリップした場合、別の アークフォルト回路インターラプタ（AFCI）およびGFCIの誤動作トリップ診断ガイドに従ってください。 機能的なトリップを別の適合問題として扱うのではなく。.
受け入れ規則は簡単です。 文書化された互換性、正しいインターフェース、妨げられない設置、および保持された保護はすべて満たされなければなりません。. いずれかが未解決のままの場合は、回路をサービスから外し、エスカレートしてください。.
