Bloques de distribución de energía UKK
Distribuya un conductor de alimentación de entrada a seis u once circuitos de salida con bloques de terminales VIOX ELECTRIC UKK. Compare la familia de modelos, el rango de conductores, el montaje y el color de identificación antes de elaborar el esquema del panel.
6 o 11 salidasElija el número de circuitos
Seis familias de modelosUKK-80A a UKK-500A
Carril DIN o tornilloHaga coincidir la disposición del panel

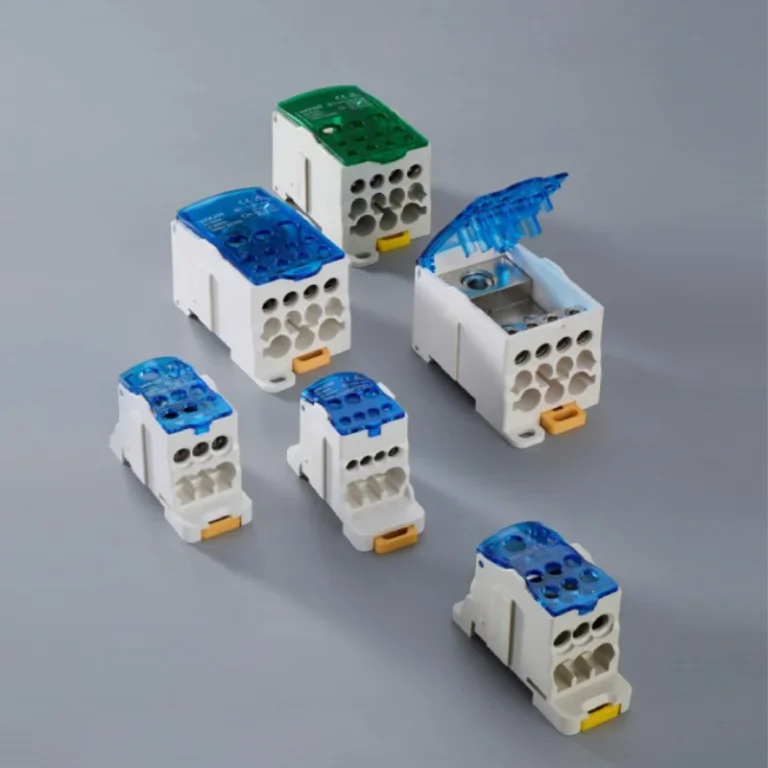

Cuatro colores de identificaciónAzul, verde, rojo o amarillo por familia
¿Qué es un bloque de distribución de energía UKK?
Un bloque de distribución de energía UKK crea un punto de derivación organizado entre un conductor de alimentación entrante y varios circuitos de panel salientes dentro de un conjunto de bornes aislado y cubierto.
Elija la familia a partir de la lista completa de conductores: materiales y secciones transversales de los conductores de entrada y salida, número de circuitos, servicio eléctrico, protección aguas arriba, espacio de montaje, preparación de bornes y requisitos de apriete.
Matriz de selección de familia UKK
Utilice el diseño y el rango de conductores para preseleccionar una familia. Confirme los bornes exactos, la carga de corriente, el par de apriete y el plano solicitado antes de la liberación.
| Familia | Formato de distribución | Conductor de entrada | Colores de identificación | Montaje |
|---|---|---|---|---|
| UKK-80A | 1 entrada / 6 salida | 6–16mm² | Azul / verde / rojo / amarillo | 35mm DIN carril / tornillo |

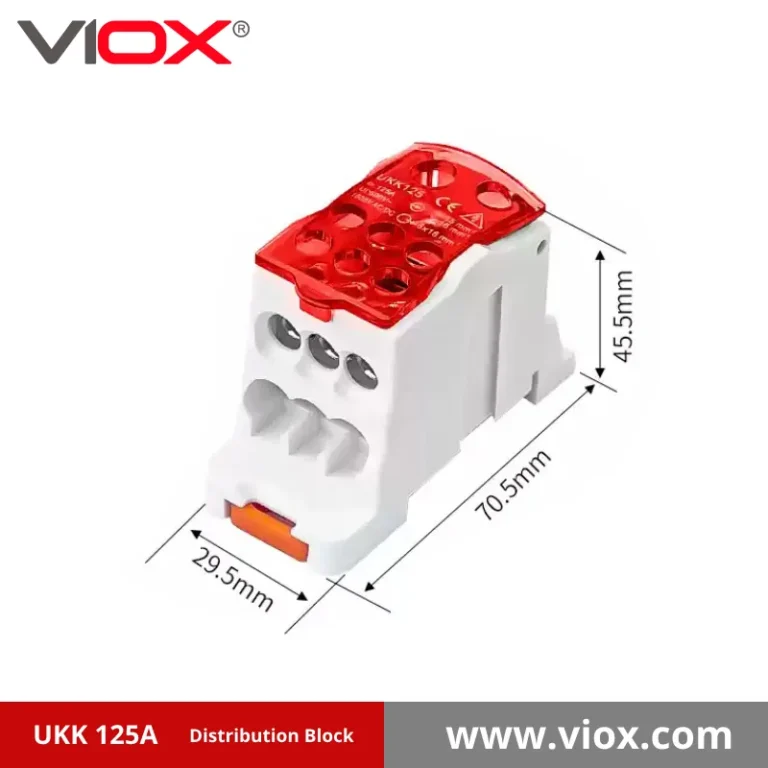

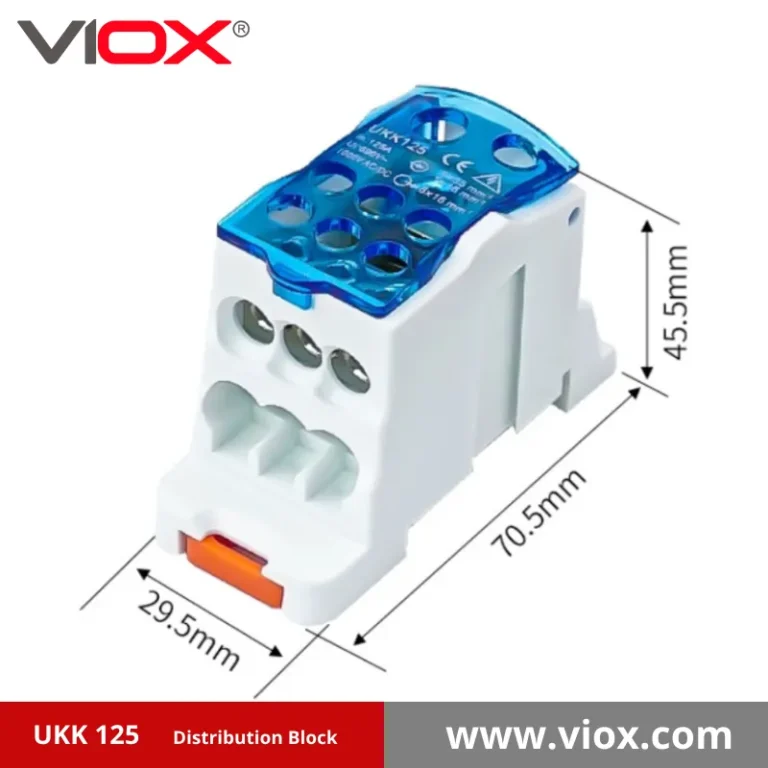

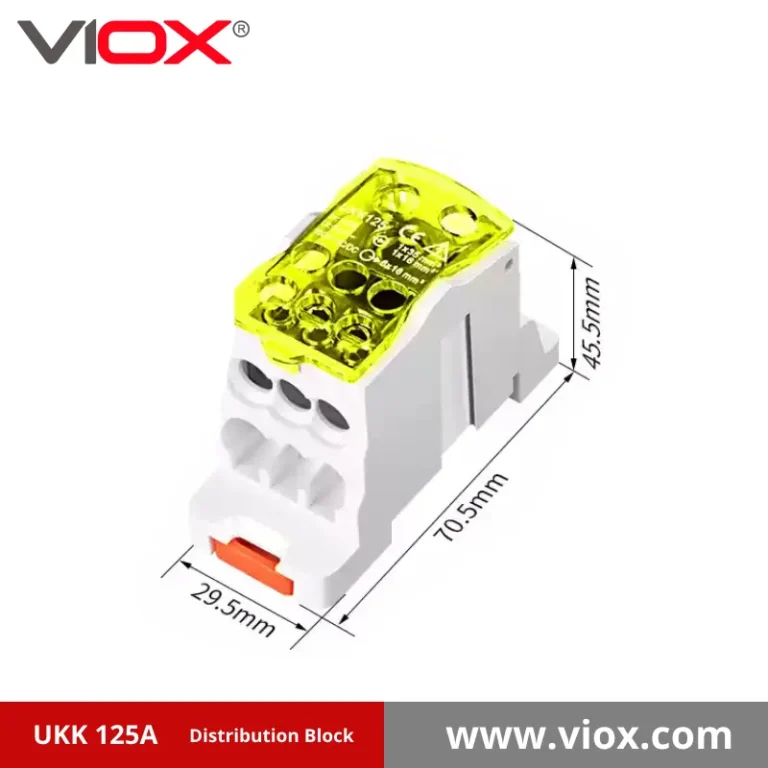

| UKK-125A | 1 entrada / 6 salida | 10–35mm² | Azul / verde / rojo / amarillo | Carril DIN / tornillo |

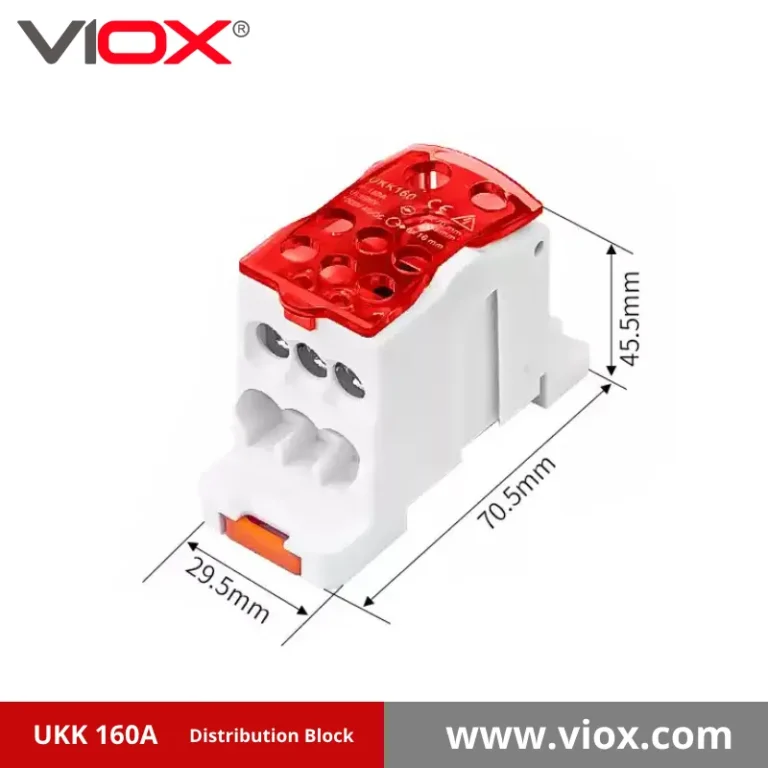

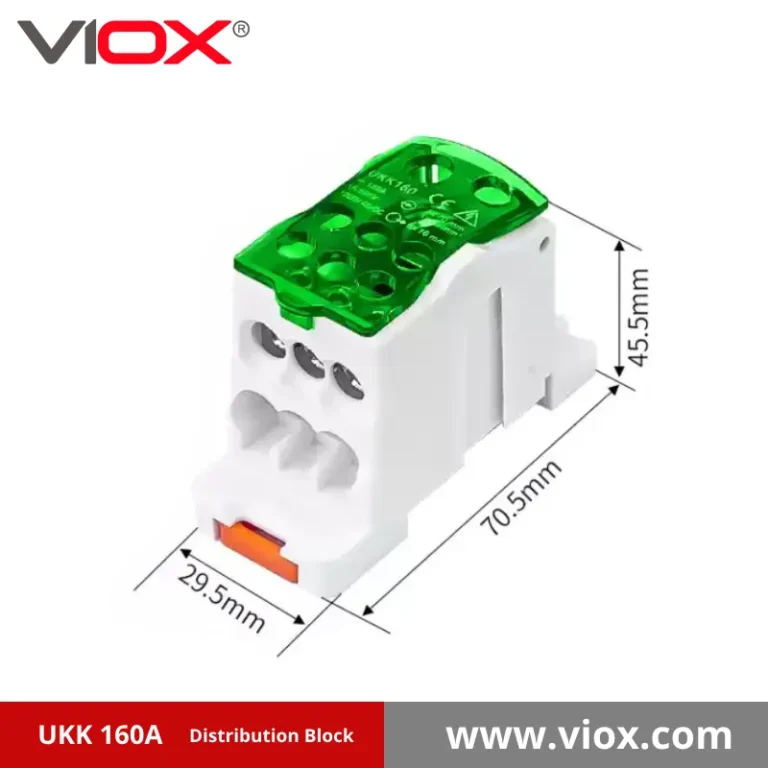

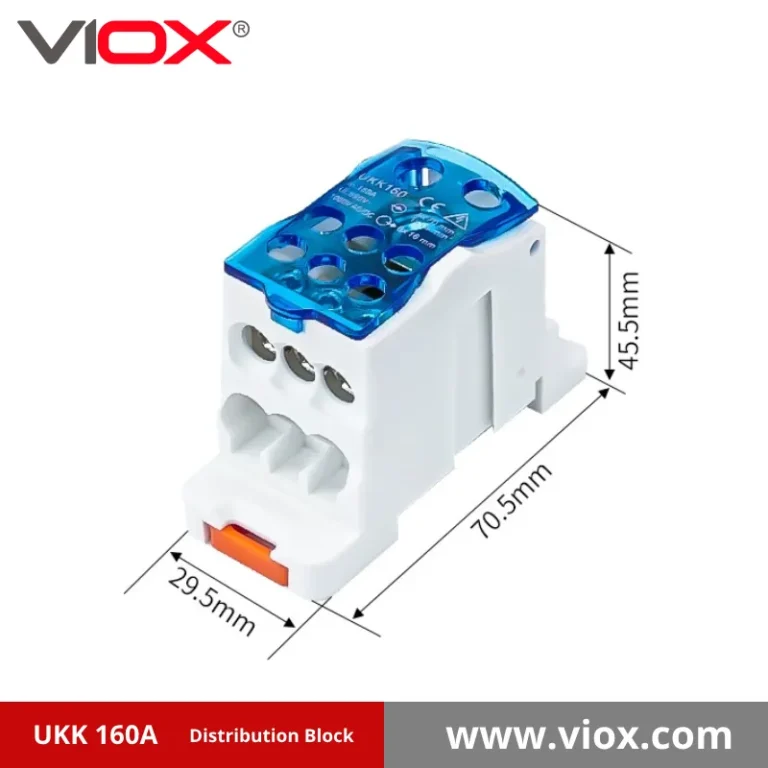

| UKK-160A | 1 entrada / 6 salida | Hasta 70mm² | Azul / verde / rojo / amarillo | Carril DIN / tornillo |
| UKK-250A | 1 entrada / 11 salida | 35–120mm² | Azul / verde / rojo / amarillo | Carril DIN / tornillo |
| UKK-400A | 1 entrada / 11 salida | Hasta 185mm² | Azul / verde / rojo / amarillo | Carril DIN / tornillo |
| UKK-500A | 1 entrada / 11 salida | Hasta 215mm² | Azul / verde / rojo | Carril DIN / tornillo |
Elija la familia de bloques de distribución UKK
Comience con el número de circuitos de salida y el conductor de entrada. El color es una opción de identificación, no una serie eléctrica diferente.
Distribución de salida 6 compacta
Familias UKK-80A, UKK-125A y UKK-160A para un conductor de entrada y seis conexiones de salida.
VIOX UKK-80A
Bloque UKK de 1 entrada / 6 salida- Distribución
- 1 entrada / 6 salida
- Conductor de entrada
- 6–16mm²
- Tensión nominal
- 690V
- Montaje
- 35mm DIN carril / tornillo
VIOX UKK-125A
Bloque UKK de 1 entrada / 6 salida- Distribución
- 1 entrada / 6 salida
- Conductor de entrada
- 10–35mm²
- Tensión nominal
- 690V
- Montaje
- Carril DIN / tornillo
VIOX UKK-160A
Bloque UKK de 1 entrada / 6 salida- Distribución
- 1 entrada / 6 salida
- Conductor de entrada
- Hasta 70mm²
- Tensión nominal
- 690V
- Montaje
- Carril DIN / tornillo
Distribución de salida 11 ampliada
Familias UKK-250A, UKK-400A y UKK-500A para conductores de entrada más grandes y once conexiones de salida.
VIOX UKK-250A
Bloque UKK de 1 entrada / 11 salida- Distribución
- 1 entrada / 11 salida
- Conductor de entrada
- 35–120mm²
- Tensión nominal
- 690V
- Montaje
- Carril DIN / tornillo
VIOX UKK-400A
Bloque UKK de 1 entrada / 11 salida- Distribución
- 1 entrada / 11 salida
- Conductor de entrada
- Hasta 185mm²
- Tensión nominal
- 690V
- Montaje
- Carril DIN / tornillo
VIOX UKK-500A
Bloque UKK de 1 entrada / 11 salida- Distribución
- 1 entrada / 11 salida
- Conductor de entrada
- Hasta 215mm²
- Tensión nominal
- 690V
- Montaje
- Carril DIN / tornillo
Seleccione los bloques UKK del programa de conductores
Elija primero la disposición de distribución física, luego verifique los detalles eléctricos y de instalación para la familia exacta.
Seis u once salidas
Cuente los circuitos de salida requeridos y las conexiones de reserva aprobadas antes de elegir la familia.
Conductores de entrada y salida
Haga coincidir el material, la construcción, la sección transversal, la preparación y el espacio de curvado en cada borne.
Servicio y protección de circuitos
Coordinar la tensión, la corriente, la corriente de falla disponible y la protección aguas arriba con el diseño completo del panel.
Montaje e identificación
Confirme el montaje en riel DIN o mediante tornillos, el acceso a la cubierta, las distancias de seguridad y el color de identificación requerido.
Libere un cronograma completo de entrada a salida
La etiqueta del modelo por sí sola no define la conexión terminada. Envíe el mapa completo de conductores con el requisito del panel.
Aplicaciones de bloque UKK
Entornos típicos donde deben verificarse las características exactas del producto.
Automatización industrial
Distribución de conductor de entrada a múltiples salidas en paneles de máquinas.
Energía solar y almacenamiento de energía
Distribución compacta de conductores en conjuntos de combinación y almacenamiento adecuados.

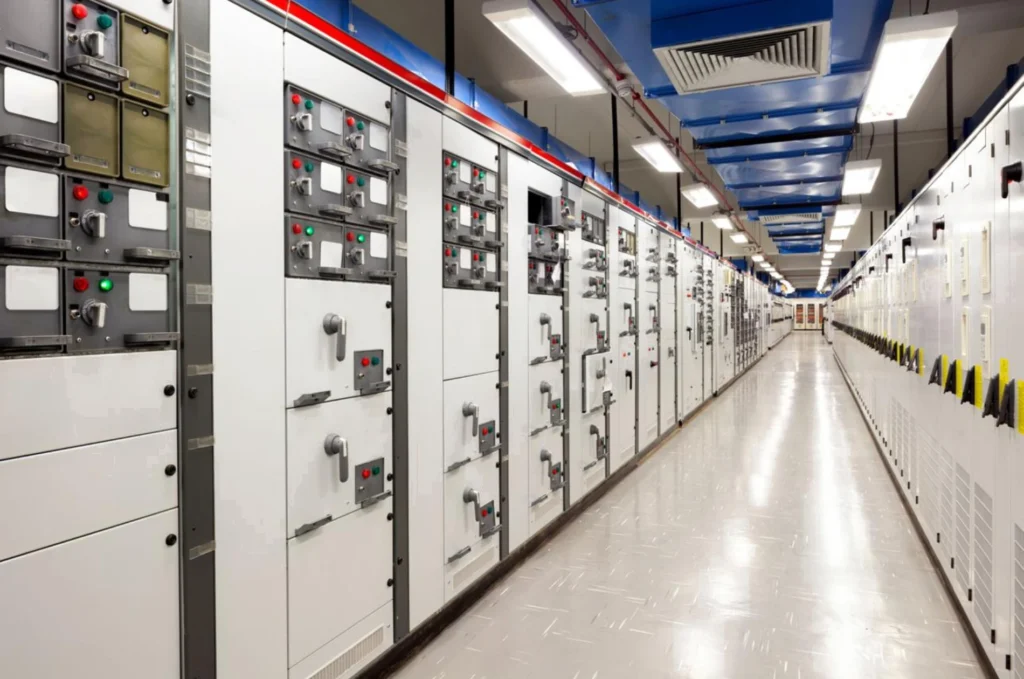

Cuadros eléctricos y distribución
División de potencia en carril DIN con conductores de entrada y salida adaptados.
Guías de conocimiento y selección de bloque UKK
Todos los artículos
Selección y dimensionamientoCómo seleccionar el bloque de terminales UKK adecuado: Una guía completa
Preguntas de selección de bloque UKK
Respuestas rápidas para la comparación preliminar de familias de productos antes de la verificación detallada del circuito.
¿Cuál es la diferencia entre las familias UKK de salida 6 y salida 11?
Las familias compactas proporcionan seis conexiones de salida; las familias más grandes proporcionan once. Los rangos de conductores y la disposición de los bornes también cambian, así que utilice el esquema de circuito completo.
¿Es el color un valor nominal eléctrico?
No. Azul, verde, rojo y amarillo son opciones de pedido e identificación dentro de la familia disponible. Seleccione primero la familia eléctrica.
¿Un bloque UKK reemplaza la protección del circuito?
No. Distribuye conductores desde un punto común. La protección contra sobrecorriente aguas arriba y aguas abajo debe diseñarse por separado.
¿Se pueden utilizar conductores de cobre y aluminio?
Utilice únicamente materiales conductores, secciones transversales y métodos de preparación aprobados para el modelo y borne exactos.
¿Qué debe incluirse en una solicitud de cotización de UKK?
Envíe la familia o el modelo actual, el esquema de conductores de entrada y salida, el número de circuitos, la tensión, el montaje, el color, la cantidad, el mercado objetivo y los documentos requeridos.
¿Necesita el bloque de distribución UKK adecuado?
Envíe el cronograma completo de conductores.
Comparta los tamaños de los conductores de entrada y salida, el número de circuitos, la tensión, el montaje, el color, la cantidad y el mercado objetivo. VIOX ELECTRIC ayudará a preseleccionar la familia de UKK adecuada.
Solicitar soporte para bloques UKK
