بلاک‌های توزیع برق UKK
یک هادی تغذیه ورودی را با استفاده از بلوک‌های ترمینال VIOX ELECTRIC UKK به شش یا یازده مدار خروجی توزیع کنید. پیش از تهیه لیست تابلو، خانواده مدل، محدوده هادی، نصب و رنگ شناسایی را مقایسه کنید.
خروجی‌های 6 یا 11تعداد مدار را انتخاب کنید
شش خانواده مدلUKK-80A تا UKK-500A
ریل DIN یا پیچچیدمان پنل را مطابقت دهید
چهار رنگ شناساییآبی، سبز، قرمز یا زرد بر اساس خانواده
بلوک توزیع برق UKK چیست؟
یک بلوک توزیع برق UKK یک نقطه انشعاب سازمان‌یافته بین یک هادی تغذیه ورودی و چندین مدار خروجی تابلو در داخل یک مجموعه ترمینال عایق و پوشیده‌شده ایجاد میکند.
خانواده را از لیست کامل هادیها انتخاب کنید: جنس و سطح مقطع هادیهای ورودی و خروجی، تعداد مدار، وظیفه الکتریکی، حفاظت بالادست، فضای نصب، آمادهسازی ترمینال و الزامات سفت‌کاری.
ماتریس انتخاب خانواده UKK
از چیدمان و محدوده هادی برای انتخاب نهایی یک خانواده استفاده کنید. پیش از انتشار، ترمینال‌های دقیق، وظیفه جریانی، گشتاور و نقشه سفارش داده شده را تایید کنید.
| خانواده | فرمت توزیع | هادی ورودی | رنگ‌های شناسایی | نصب |
|---|---|---|---|---|
| UKK-80A | 1 ورودی / 6 خروجی | 6–16mm² | آبی / سبز / قرمز / زرد | ریل 35mm DIN / پیچ |
| UKK-125A | 1 ورودی / 6 خروجی | 10–35mm² | آبی / سبز / قرمز / زرد | ریل DIN / پیچ |
| UKK-160A | 1 ورودی / 6 خروجی | تا 70mm² | آبی / سبز / قرمز / زرد | ریل DIN / پیچ |
| UKK-250A | 1 ورودی / 11 خروجی | 35–120mm² | آبی / سبز / قرمز / زرد | ریل DIN / پیچ |
| UKK-400A | 1 ورودی / 11 خروجی | تا 185mm² | آبی / سبز / قرمز / زرد | ریل DIN / پیچ |
| UKK-500A | 1 ورودی / 11 خروجی | تا 215mm² | آبی / سبز / قرمز | ریل DIN / پیچ |
خانواده بلوک توزیع UKK را انتخاب کنید
با تعداد مدارهای خروجی و هادی ورودی شروع کنید. رنگ یک گزینه شناسایی است، نه یک سری الکتریکی متفاوت.
توزیع خروجی فشرده 6
خانوادههای UKK-80A، UKK-125A و UKK-160A برای یک هادی ورودی و شش اتصال خروجی.

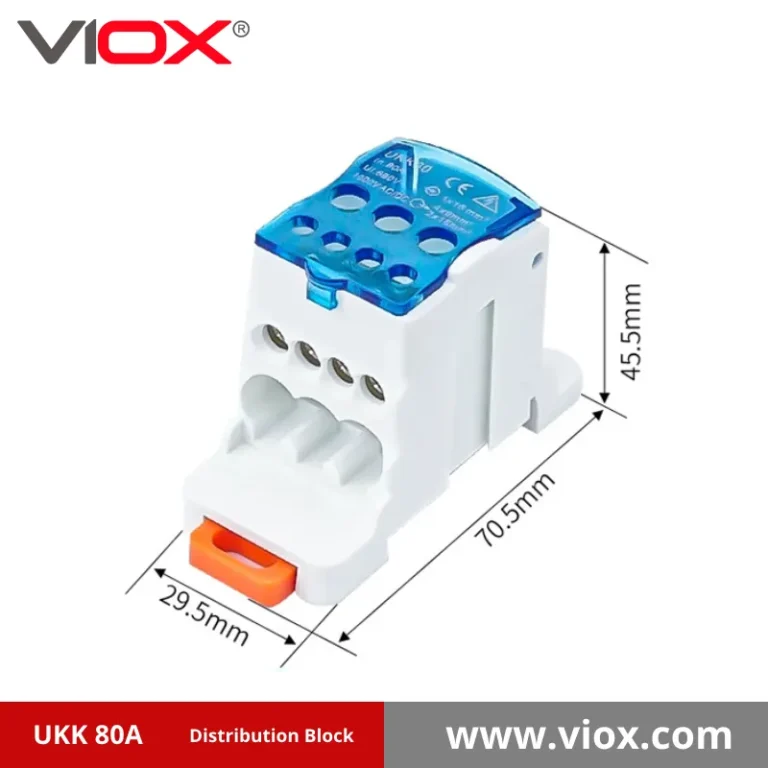

VIOX UKK-80A
بلوک UKK با 1 ورودی / 6 خروجی- توزیع
- 1 ورودی / 6 خروجی
- هادی ورودی
- 6–16mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل 35mm DIN / پیچ
VIOX UKK-125A
بلوک UKK با 1 ورودی / 6 خروجی- توزیع
- 1 ورودی / 6 خروجی
- هادی ورودی
- 10–35mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل DIN / پیچ
VIOX UKK-160A
بلوک UKK با 1 ورودی / 6 خروجی- توزیع
- 1 ورودی / 6 خروجی
- هادی ورودی
- تا 70mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل DIN / پیچ
توزیع خروجی 11 توسعه‌یافته
خانوادههای UKK-250A، UKK-400A و UKK-500A برای هادیهای ورودی بزرگتر و یازده اتصال خروجی.

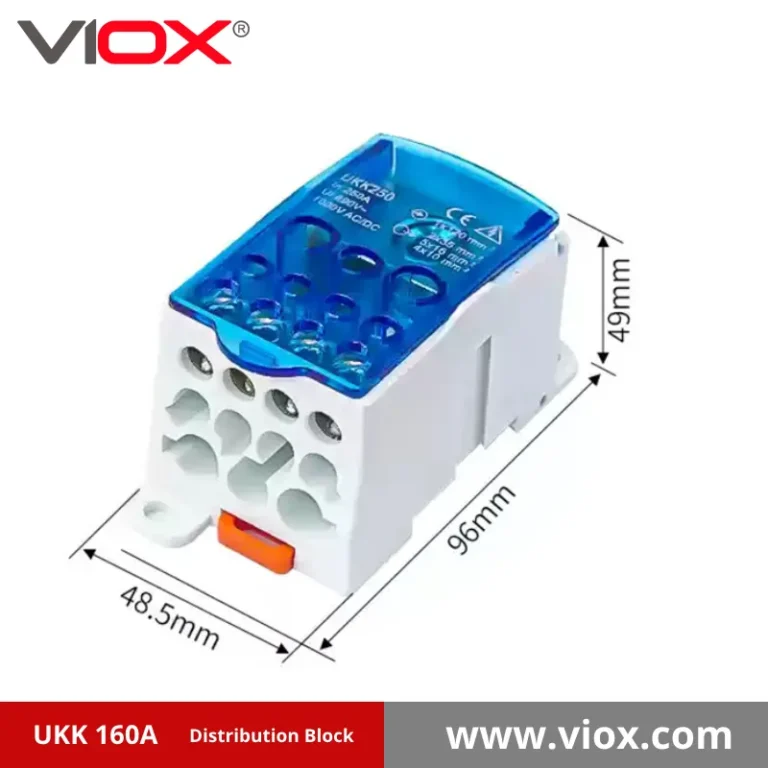

VIOX UKK-250A
بلوک UKK با 1 ورودی / 11 خروجی- توزیع
- 1 ورودی / 11 خروجی
- هادی ورودی
- 35–120mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل DIN / پیچ

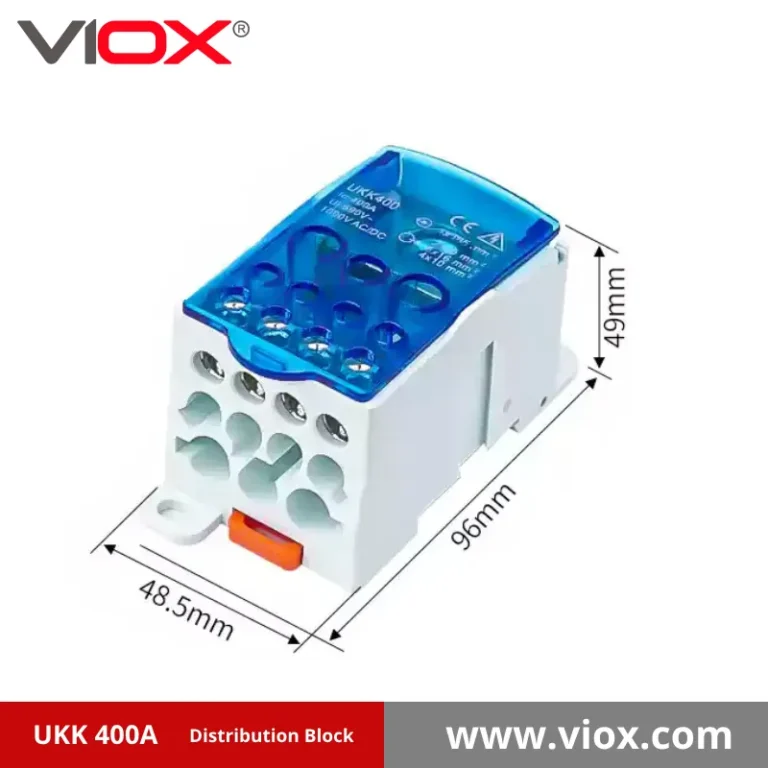

VIOX UKK-400A
بلوک UKK با 1 ورودی / 11 خروجی- توزیع
- 1 ورودی / 11 خروجی
- هادی ورودی
- تا 185mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل DIN / پیچ

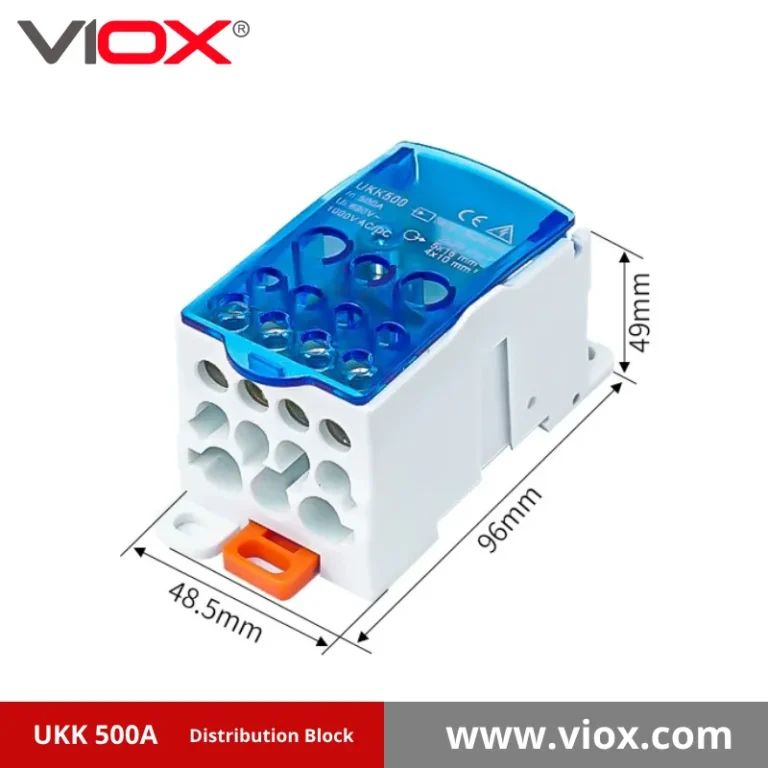

VIOX UKK-500A
بلوک UKK با 1 ورودی / 11 خروجی- توزیع
- 1 ورودی / 11 خروجی
- هادی ورودی
- تا 215mm²
- ولتاژ نامی
- 690 ولت
- نصب
- ریل DIN / پیچ
بلوک‌های UKK را از جدول هادیها انتخاب کنید
ابتدا آرایش توزیع فیزیکی را انتخاب کنید، سپس جزئیات الکتریکی و نصب را برای خانواده دقیق تأیید کنید.
شش یا یازده خروجی
شمارش مدارهای خروجی مورد نیاز و اتصالات یدکی تأییدشده قبل از انتخاب خانواده محصول.
هادیهای ورودی و خروجی
جنس، ساختار، سطح مقطع، آمادهسازی و فضای خم‌کاری را در هر ترمینال مطابقت دهید.
وظیفه و حفاظت مدار
هماهنگ‌سازی ولتاژ، جریان، جریان خطای موجود و حفاظت بالادست با طراحی کامل تابلو.
نصب و شناسایی
نصب روی ریل DIN یا پیچ، دسترسی به پوشش، فواصل و رنگ شناسایی مورد نیاز را تأیید کنید.
یک برنامه کامل ورودی به خروجی را منتشر کنید
برچسب مدل به تنهایی اتصال نهایی را تعریف نمی‌کند. نقشه کامل هادی را به همراه الزامات پنل ارسال کنید.
کاربردهای بلاک UKK
محیط‌های متداولی که ویژگی‌های دقیق محصول باید در آن‌ها بررسی شود.
دانش و راهنمای انتخاب بلاک UKK
تمامی مقالات
پرسش‌های انتخاب بلاک UKK
پاسخ‌های سریع برای مقایسه اولیه خانواده محصولات پیش از بررسی دقیق مدار.
تفاوت بین خانوادههای UKK با خروجی 6 و خروجی 11 چیست؟
خانوادههای فشرده شش اتصال خروجی و خانوادههای بزرگتر یازده اتصال ارائه میدهند. محدودههای هادی و آرایش ترمینال نیز تغییر میکنند، بنابراین از جدول کامل مدار استفاده کنید.
آیا رنگ یک مشخصه الکتریکی است؟
خیر. آبی، سبز، قرمز و زرد گزینههای سفارش و شناسایی در خانواده موجود هستند. ابتدا خانواده الکتریکی را انتخاب کنید.
آیا یک بلوک UKK جایگزین حفاظت مدار میشود؟
خیر. این قطعه هادیها را از یک نقطه مشترک توزیع میکند. حفاظت اضافهجریان بالادست و خروجی باید بهطور جداگانه طراحی شود.
آیا میتوان از هادیهای مسی و آلومینیومی استفاده کرد؟
فقط از مواد هادی، سطح مقطع و روشهای آمادهسازی تاییدشده برای مدل و ترمینال دقیق استفاده کنید.
در درخواست استعلام قیمت UKK چه مواردی باید گنجانده شود؟
خانواده یا مدل فعلی، برنامه هادیهای ورودی و خروجی، تعداد مدار، ولتاژ، نحوه نصب، رنگ، تعداد، بازار هدف و اسناد مورد نیاز را ارسال کنید.
آیا به بلوک توزیع UKK مناسب نیاز دارید؟
جدول کامل هادیها را ارسال کنید.
اندازه‌های هادی ورودی و خروجی، تعداد مدار، ولتاژ، نصب، رنگ، مقدار و بازار هدف را به اشتراک بگذارید. VIOX ELECTRIC به انتخاب خانواده مناسب UKK کمک خواهد کرد.
