Terminal Box vs Junction Box: An Electrical Engineer’s Guide (2026)

জো
জুলাই 17, 2025
Updated: জানুয়ারি 21, 2026

কী Takeaways

মৌলিক পার্থক্য: টার্মিনাল বাক্স কাঠামোগত ব্যবহার করুন টার্মিনাল ব্লক সুসংগঠিত, সহজে ব্যবহারযোগ্য সংযোগ এবং ঘন ঘন রক্ষণাবেক্ষণের জন্য, যেখানে জংশন বক্স স্থায়ী তারের স্প্লাইস রক্ষা করে এবং ইনস্টলেশনের পরে খুব কমই ব্যবহার করা হয়।.
কোড সম্মতি: উভয় ঘের মেনে চলতে হবে NEC Article 314, তবে টার্মিনাল বক্সগুলির প্রায়শই কঠোর অ্যাক্সেসযোগ্যতা এবং কাজের জায়গার ছাড়পত্রের প্রয়োজন হয় কারণ সক্রিয় রক্ষণাবেক্ষণ এবং পরীক্ষায় তাদের ভূমিকা রয়েছে।.
অ্যাপ্লিকেশন স্পেসিফিসিটি: শিল্প নিয়ন্ত্রণ প্যানেল, অটোমেশন সিস্টেম এবং যন্ত্রপাতির জন্য টার্মিনাল বক্স নির্দিষ্ট করুন। সাধারণ বিল্ডিং ওয়্যারিং, পাওয়ার ডিস্ট্রিবিউশন ব্রাঞ্চিং এবং স্প্লাইস সুরক্ষার জন্য জাংশন বক্স ব্যবহার করুন।.
ROI বিবেচনা: যদিও টার্মিনাল বক্সগুলির প্রাথমিক উপাদান খরচ বেশি, তবে তারা সমস্যা সমাধানের সময় এবং অপারেশনাল ডাউনটাইম (OPEX) উল্লেখযোগ্যভাবে হ্রাস করে, জটিল শিল্প পরিবেশে উচ্চতর দীর্ঘমেয়াদী মান সরবরাহ করে।.

দ্রুত উত্তর: টার্মিনাল বক্স বনাম জাংশন বক্স

ক টার্মিনাল বক্স একটি বৈদ্যুতিক ঘের যা সুসংগঠিত দিয়ে সজ্জিত টার্মিনাল ব্লক ঘন ঘন অ্যাক্সেস, পরীক্ষা এবং সংযোগের পরিবর্তনের জন্য ডিজাইন করা হয়েছে। এটি শিল্প সিস্টেমে একটি নিয়ন্ত্রণ ইন্টারফেস বা বিতরণ পয়েন্ট হিসাবে কাজ করে। বিপরীতভাবে, একটি জংশন বক্স একটি প্রতিরক্ষামূলক ঘের যা প্রাথমিকভাবে স্থায়ী তারের স্প্লাইস (সাধারণত তারের বাদাম বা ক্রিম্প দ্বারা যোগদান করা হয়) রাখার জন্য ব্যবহৃত হয় এবং পরিবেশগত কারণগুলি থেকে তাদের রক্ষা করে; এটি নিয়মিত অপারেশনাল অ্যাক্সেসের জন্য নয়।.

ভূমিকা

শিল্প বৈদ্যুতিক প্রকৌশলের সুনির্দিষ্ট বিশ্বে, “টার্মিনাল বক্স” এবং “জাংশন বক্স” শব্দগুলি প্রায়শই বিনিময়যোগ্যভাবে ব্যবহৃত হয়, তবুও তারা বিভিন্ন ফাংশন, নকশা দর্শন এবং কোড প্রয়োজনীয়তা সহ স্বতন্ত্র উপাদানগুলির প্রতিনিধিত্ব করে। সংগ্রহকারী প্রকৌশলী এবং সিস্টেম ডিজাইনারদের জন্য, এই ঘেরগুলিকে বিভ্রান্ত করা কোড লঙ্ঘন, রক্ষণাবেক্ষণের দুঃস্বপ্ন এবং আপোস করা সিস্টেম নির্ভরযোগ্যতার দিকে পরিচালিত করতে পারে।.

একটি টার্মিনাল বক্স এবং একটি জাংশন বক্সের মধ্যে পছন্দটি কেবল তারের আবাসন সম্পর্কে নয়—এটি একটি কৌশলগত সিদ্ধান্ত অ্যাক্সেসযোগ্যতা, রক্ষণাবেক্ষণযোগ্যতা এবং সিস্টেম লাইফসাইকেল ব্যবস্থাপনা. । একটি জংশন বক্স স্থায়ী সংযোগের জন্য একটি স্ট্যাটিক শিল্ড হিসাবে কাজ করে, যখন একটি টার্মিনাল বক্স সক্রিয় সিস্টেমের জন্য একটি গতিশীল ইন্টারফেস হিসাবে কাজ করে।.

এই গাইডটি 2025 সালের জন্য একটি নির্দিষ্ট প্রযুক্তিগত তুলনা প্রদান করে, আপনার বৈদ্যুতিক ইনস্টলেশনের জন্য সঠিক ঘেরটি নির্দিষ্ট করতে স্পেসিফিকেশন, NEC/NEMA প্রয়োজনীয়তা এবং অ্যাপ্লিকেশন মানদণ্ড বিশ্লেষণ করে।.

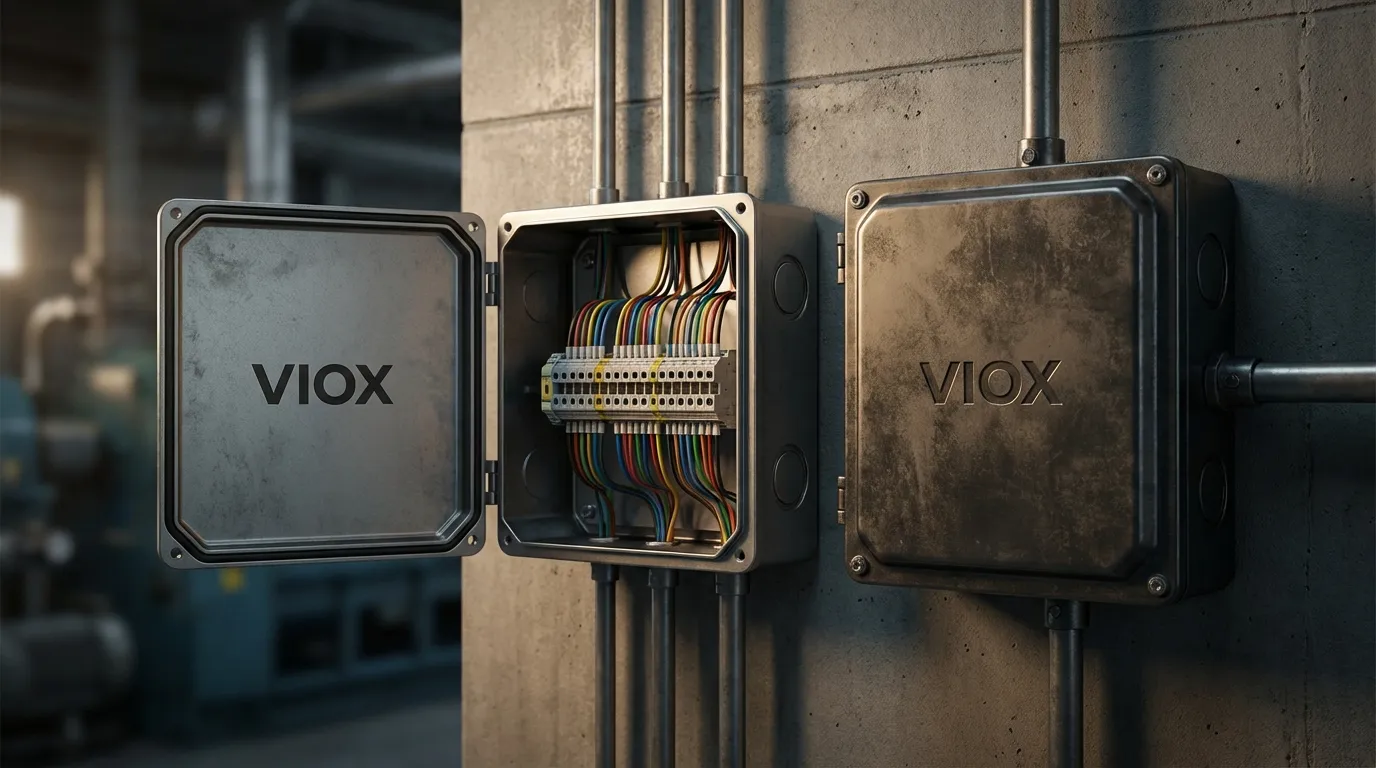

High-end industrial control panel environment showing a VIOX-branded Terminal Box (left) and a standard Junction Box (right) mounted side-by-side on a factory wall. — একটি উচ্চ-সম্পন্ন শিল্প নিয়ন্ত্রণ প্যানেল পরিবেশ একটি VIOX-ব্র্যান্ডেড টার্মিনাল বক্স (বাম) এবং একটি স্ট্যান্ডার্ড জাংশন বক্স (ডান) একটি কারখানার দেয়ালে পাশাপাশি মাউন্ট করা দেখাচ্ছে। টার্মিনাল বক্সের ঢাকনা খোলা, রঙিন তারের সাথে DIN-রেল মাউন্ট করা টার্মিনাল ব্লকের পরিপাটি সারি প্রকাশ করে।.

একটি টার্মিনাল বক্স কি?

ক টার্মিনাল বক্স (প্রায়শই একটি টার্মিনাল ঘের বা সংযোগ বাক্স বলা হয়) একটি উদ্দেশ্য-নির্মিত ঘের যা আবাসন করার জন্য ডিজাইন করা হয়েছে টার্মিনাল সহ বৈদ্যুতিক জাংশন বাক্স।. এর প্রাথমিক কাজ হল নিয়ন্ত্রণ ব্যবস্থা, যন্ত্রপাতি বা পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের সাথে ফিল্ড ওয়্যারিং সংযোগ করার জন্য একটি কাঠামোগত, সুসংগঠিত এবং অ্যাক্সেসযোগ্য ইন্টারফেস সরবরাহ করা।.

মূল বৈশিষ্ট্য

অভ্যন্তরীণ উপাদান: DIN রেল, টার্মিনাল ব্লক (স্ক্রু, স্প্রিং-ক্ল্যাম্প বা পুশ-ইন) এবং চিহ্নিতকরণ ট্যাগ বৈশিষ্ট্যযুক্ত।.
অ্যাক্সেসযোগ্যতা: ঘন ঘন অ্যাক্সেসের সুবিধার্থে কব্জাযুক্ত দরজা, দ্রুত-মুক্তি ল্যাচ বা অপসারণযোগ্য কভার দিয়ে ডিজাইন করা হয়েছে।.
সংগঠন: তারগুলি পৃথকভাবে সমাপ্ত, লেবেলযুক্ত এবং সহজে সনাক্তকরণের জন্য যৌক্তিকভাবে সাজানো হয়েছে।.
রক্ষণাবেক্ষণ: সংলগ্ন সংযোগগুলিকে বিরক্ত না করে পৃথক সার্কিট বিচ্ছিন্নতা, পরীক্ষা এবং পরিবর্তনের অনুমতি দেয়।.

টার্মিনাল বক্সগুলি এর মেরুদণ্ড শিল্প অটোমেশন, ফিল্ড সেন্সর/অ্যাকচুয়েটর এবং কেন্দ্রীয় নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে গুরুত্বপূর্ণ হস্তান্তর পয়েন্ট হিসাবে কাজ করে।.

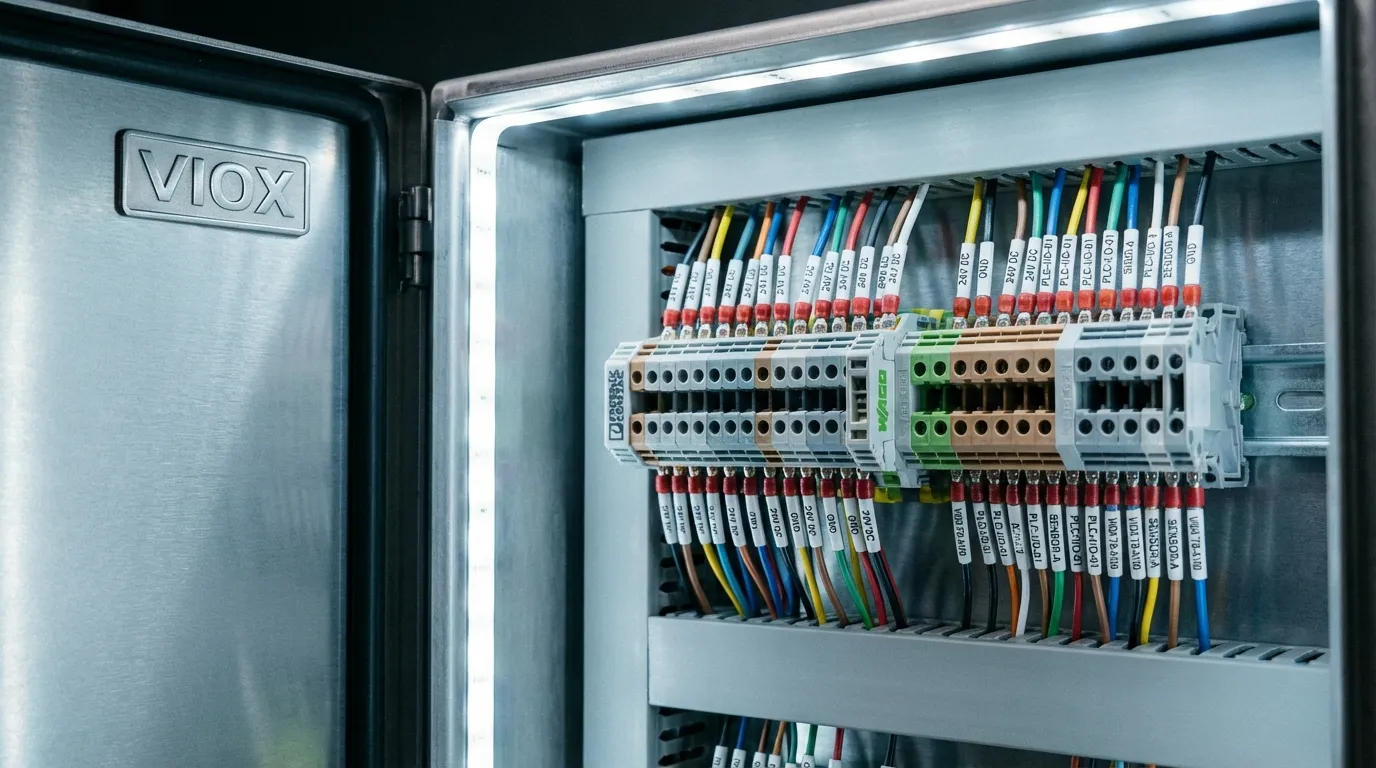

Macro close-up shot of the interior of a VIOX Terminal Box showing high-quality terminal blocks mounted on a DIN rail. — একটি VIOX টার্মিনাল বক্সের অভ্যন্তরের ম্যাক্রো ক্লোজ-আপ শট। একটি DIN রেলে মাউন্ট করা উচ্চ-মানের টার্মিনাল ব্লকগুলিতে নিখুঁতভাবে ফেরুলড এবং সমাপ্ত তারের সাথে তীক্ষ্ণ ফোকাস।.

একটি জাংশন বক্স কি?

ক জংশন বক্স (J-বক্স) একটি প্রতিরক্ষামূলক ঘের যা তারগুলিকে আন্তঃসংযোগ করতে ব্যবহৃত হয়, সাধারণত একাধিক আউটলেটে পাওয়ার সার্কিট বিভক্ত করতে বা একটি রান প্রসারিত করতে। এর প্রাথমিক ভূমিকা হল ধারণ এবং সুরক্ষা. । একবার ইনস্টল হয়ে গেলে, ত্রুটি না ঘটলে বা সংস্কারের প্রয়োজন না হলে জাংশন বক্স খুব কমই খোলা হয়।.

মূল বৈশিষ্ট্য

অভ্যন্তরীণ উপাদান: টুইস্ট-অন ওয়্যার কানেক্টর (ওয়্যার বাদাম), ক্রিম্প ক্যাপ বা সাধারণ বাসবার দ্বারা যোগদান করা তারের স্প্লাইস রয়েছে। সংগঠিত টার্মিনাল স্ট্রিপের অভাব রয়েছে।.
অ্যাক্সেসযোগ্যতা: প্রায়শই স্ক্রু-ডাউন কভার দিয়ে সুরক্ষিত; অ্যাক্সেসযোগ্য তবে দ্রুত প্রবেশের জন্য ডিজাইন করা হয়নি।.
স্থায়িত্ব: সংযোগগুলি স্থায়ী হওয়ার উদ্দেশ্যে করা হয়েছে। একটি সার্কিট পরিবর্তন করতে প্রায়শই তারগুলি কাটা এবং পুনরায় স্প্লাইস করা প্রয়োজন।.
সরলতা: শারীরিক ক্ষতি, ধুলো এবং আর্দ্রতা থেকে কন্ডাক্টর রক্ষা করার উপর দৃষ্টি নিবদ্ধ করে।.

নির্দিষ্ট জাতগুলিতে আরও গভীরভাবে ডুব দেওয়ার জন্য, আমাদের গাইডের পড়ুন বৈদ্যুতিক জাংশন বক্সের প্রকার বোঝা.

টার্মিনাল বক্স বনাম জাংশন বক্স: মূল পার্থক্য

অপ্রশিক্ষিত চোখের কাছে, উভয়কেই সাধারণ বাক্স বলে মনে হয়। যাইহোক, প্রকৌশলগত পার্থক্যগুলি নির্দিষ্ট পরিবেশের জন্য তাদের উপযুক্ততা নির্ধারণ করে।.

1. সংযোগ আর্কিটেকচার

সবচেয়ে গুরুত্বপূর্ণ পার্থক্য সংযোগ পদ্ধতিতে নিহিত। টার্মিনাল বক্স ব্যবহার করে টার্মিনাল ব্লক, যা প্রতিটি তারের জন্য একটি সুরক্ষিত, কম্পন-প্রতিরোধী যান্ত্রিক সংযোগ সরবরাহ করে। এই সেটআপের জন্য অনুমতি দেয় এসি জাংশন বক্স অ্যাপ্লিকেশন যেখানে সার্কিট অখণ্ডতা অত্যাবশ্যক। জাংশন বক্স নির্ভর করে ফ্রি-ফ্লোটিং স্প্লাইস, যা জটিল সার্কিটে অসংগঠিত এবং সনাক্ত করা কঠিন হতে পারে।.

2. রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

একটি শিল্প ত্রুটির পরিস্থিতিতে, সময় অর্থ। একটি টার্মিনাল বক্স একজন টেকনিশিয়ানকে ভোল্টেজ বা ধারাবাহিকতা যাচাই করার জন্য সরাসরি একটি টার্মিনাল টেস্ট পয়েন্টে একটি মাল্টিমিটার প্রোব প্রবেশ করতে দেয়। একটি জাংশন বক্সে, টেকনিশিয়ানকে কভারটি খুলতে হবে, তারের বাদামগুলি খুলতে হবে এবং একটি সার্কিট পরীক্ষা করার জন্য শারীরিকভাবে তারগুলি আলাদা করতে হবে—এমন একটি প্রক্রিয়া যা ধীর, আক্রমণাত্মক এবং তামার কন্ডাক্টরগুলির ক্ষতি করার ঝুঁকি রয়েছে।.

3. স্থান এবং আকার

টার্মিনাল বক্সগুলি সাধারণত তারের গণনার তুলনায় বড় হয় কারণ তাদের অবশ্যই DIN রেল, টার্মিনাল ব্লক এবং তারের নমন ব্যাসার্ধ মিটমাট করতে হবে। জাংশন বক্সগুলি কন্ডাক্টর এবং স্প্লাইস ডিভাইসের আয়তনের উপর ভিত্তি করে আকারযুক্ত, যার ফলে প্রায়শই আরও কমপ্যাক্ট পদচিহ্ন হয়। সঠিক আকার দেওয়া গুরুত্বপূর্ণ; আমাদের পরামর্শ করুন জাংশন বক্স সাইজিং গাইড দেখুন সম্মতি নিশ্চিত করতে।.

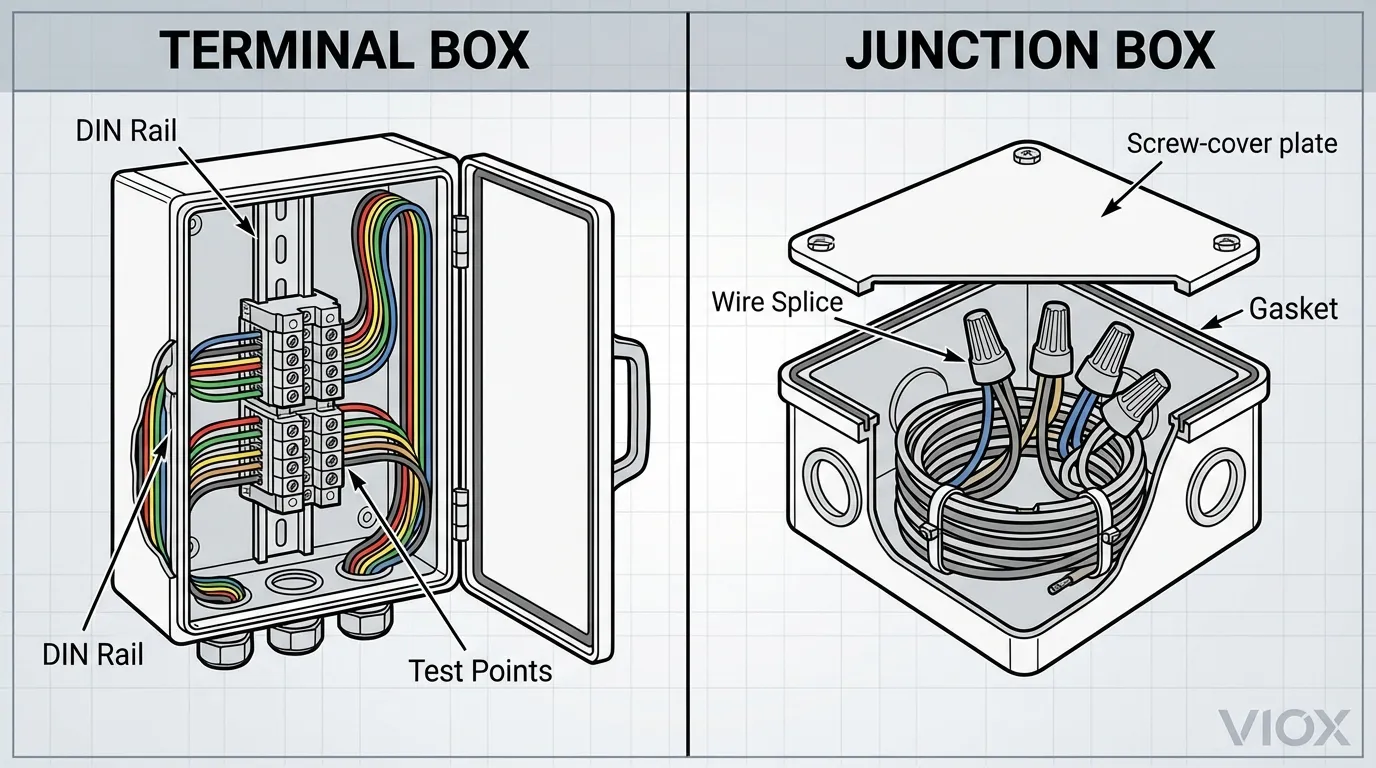

Cross-section cutaway illustration comparing a Terminal Box vs. a Junction Box. — টার্মিনাল বক্স বনাম একটি জাংশন বক্সের ক্রস-সেকশন কাটওয়ে চিত্র। বাম দিকে DIN রেল, টার্মিনাল ব্লক এবং সংগঠিত তারের রাউটিং দেখায়। ডান দিকে তারের বাদাম এবং বান্ডিলযুক্ত তারগুলি দেখায়।.

ব্যাপক তুলনা গাইড

টেবিল 1: প্রযুক্তিগত বৈশিষ্ট্য এবং বৈশিষ্ট্য

বৈশিষ্ট্য	টার্মিনাল বক্স	সন্ধি বক্স
প্রাথমিক ফাংশন	সংগঠিত সংযোগ, পরীক্ষা এবং রক্ষণাবেক্ষণ	তারের সুরক্ষা এবং ব্রাঞ্চিং
সংযোগ পদ্ধতি	DIN-রেল মাউন্ট করা টার্মিনাল ব্লক	তারের বাদাম, ক্রিম্প বা স্প্লাইস ব্লক
অ্যাক্সেস ফ্রিকোয়েন্সি	উচ্চ (নিয়মিত রক্ষণাবেক্ষণ/পরীক্ষা)	নিম্ন (স্থায়ী স্থাপন)
তারের সংগঠন	উচ্চ (লেবেলযুক্ত, স্বতন্ত্র সমাপ্তি)	নিম্ন (গুচ্ছবদ্ধ স্প্লাইস)
সমস্যা সমাধান	দ্রুত (পরীক্ষার পয়েন্ট উপলব্ধ)	ধীর (স্প্লাইস খোলা প্রয়োজন)
কম্পন প্রতিরোধের	চমৎকার (সুরক্ষিত ক্ল্যাম্পিং)	মাঝারি (কানেক্টর মানের উপর নির্ভরশীল)
স্থান প্রয়োজন	বৃহত্তর (রেল এবং বাঁকানোর স্থান প্রয়োজন)	ছোট (আয়তন-ভিত্তিক আকার)
খরচ	প্রাথমিক খরচ বেশি	কম প্রাথমিক খরচ
সাধারণ ভোল্টেজ	নিম্ন থেকে উচ্চ (24V – 1000V+)	নিম্ন থেকে মাঝারি (120V – 600V)
বর্তমান ক্ষমতা	উচ্চ (ব্লক সহ 600A+ পর্যন্ত)	ওয়্যার নাট/কানেক্টর রেটিং দ্বারা সীমিত

টেবিল 2: অ্যাপ্লিকেশন উপযুক্ততা ম্যাট্রিক্স

অ্যাপ্লিকেশন পরিস্থিতি	প্রস্তাবিত ঘের	যুক্তি
শিল্প নিয়ন্ত্রণ প্যানেল	টার্মিনাল বক্স	ঘন ঘন পরীক্ষা, লেবেলযুক্ত সার্কিট এবং সুসংগঠিত তারের প্রয়োজন।.
আবাসিক আলো সার্কিট	সন্ধি বক্স	সরল ব্রাঞ্চিং, কদাচিৎ অ্যাক্সেস করা হয়, খরচ সংবেদনশীল।.
মোটর সমাপ্তি	টার্মিনাল বক্স	উচ্চ কম্পন পরিবেশ; সুরক্ষিত লগ/ব্লকের প্রয়োজন।.
বহিরঙ্গন সেন্সর তারের	টার্মিনাল বক্স	আর্দ্রতা সুরক্ষা এবং সহজ সেন্সর প্রতিস্থাপন প্রয়োজন।.
বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন	সন্ধি বক্স	দীর্ঘ তারের জন্য স্থায়ী স্প্লাইস।.
ইন্সট্রুমেন্টেশন সংকেত	টার্মিনাল বক্স	শিল্ড গ্রাউন্ডিং এবং সংকেত অখণ্ডতা সমালোচনামূলক।.

কিভাবে এইগুলি বিতরণ বাক্সের সাথে তুলনা করে তার বিস্তারিত বিশ্লেষণের জন্য, আমাদের বিশ্লেষণ দেখুন জাংশন বনাম বিতরণ বনাম টার্মিনাল বক্স.

টেবিল 3: খরচ বিশ্লেষণ এবং ROI

খরচের কারণ	টার্মিনাল বক্স	সন্ধি বক্স
উপাদান খরচ	$$$ (ঘের + DIN রেল + ব্লক)	$ (ঘের + ওয়্যার নাট)
ইনস্টলেশন শ্রম	$$ (মাউন্টিং ব্লক এবং ফেরুল সমাপ্তি প্রয়োজন)	$ (দ্রুত মোচড়ানো/স্প্লাইসিং)
রক্ষণাবেক্ষণ শ্রম	$ (দ্রুত পরীক্ষা এবং পরিবর্তন)	$$$ (সময় সাপেক্ষ সমস্যা সমাধান)
ডাউনটাইম ঝুঁকি	নিম্ন (দ্রুত ত্রুটি সনাক্তকরণ)	উচ্চ (জটিল ত্রুটি খুঁজে বের করা)
দীর্ঘমেয়াদী ROI	উচ্চ শিল্প/গুরুত্বপূর্ণ সিস্টেমের জন্য	উচ্চ সরল/স্ট্যাটিক সিস্টেমের জন্য

বিস্তারিত নির্বাচন মানদণ্ড

সঠিক বাক্স নির্বাচন করার ক্ষেত্রে শুধুমাত্র দামের চেয়ে বেশি কিছু জড়িত। আপনার প্রকল্পের জন্য সর্বোত্তম সমাধান নির্বাচন করতে এই সিদ্ধান্ত কাঠামো ব্যবহার করুন।.

কখন একটি টার্মিনাল বক্স নির্বাচন করবেন

জটিল তারের ব্যবস্থা: যদি একটি একক ঘেরে 4-5 টির বেশি সার্কিট প্রবেশ করে।.
ভবিষ্যৎ সম্প্রসারণ: যদি আপনি সেন্সর যোগ করা বা নিয়ন্ত্রণ লজিক পরিবর্তন করার পরিকল্পনা করেন।.
সমালোচনামূলক ব্যবস্থা: যেখানে ডাউনটাইম কমিয়ে আনতে হবে এবং ত্রুটি খুঁজে বের করার গতি অপরিহার্য।.
সিগন্যাল ইন্টিগ্রিটি: যখন সংবেদনশীল 4-20mA সংকেত বা ডেটা কেবলগুলি পরিচালনা করা হয় যার জন্য শিল্ড সমাপ্তি প্রয়োজন।.

কখন একটি জাংশন বক্স নির্বাচন করবেন

স্ট্যাটিক ইনস্টলেশন: আলো, রিসেপ্ট্যাকল পাওয়ার, বা সাধারণ ফিডার স্প্লাইস যা পরিবর্তন হবে না।.
স্থান সীমাবদ্ধতা: যখন টাইট সিলিং ভয়েড বা প্রাচীর গহ্বরে ফিট করা হয়।.
বাজেট কনস্ট্রেইনটস: অ-সমালোচনামূলক সাধারণ উদ্দেশ্যে তারের জন্য যেখানে উপাদানের খরচ একটি প্রাথমিক চালক।.

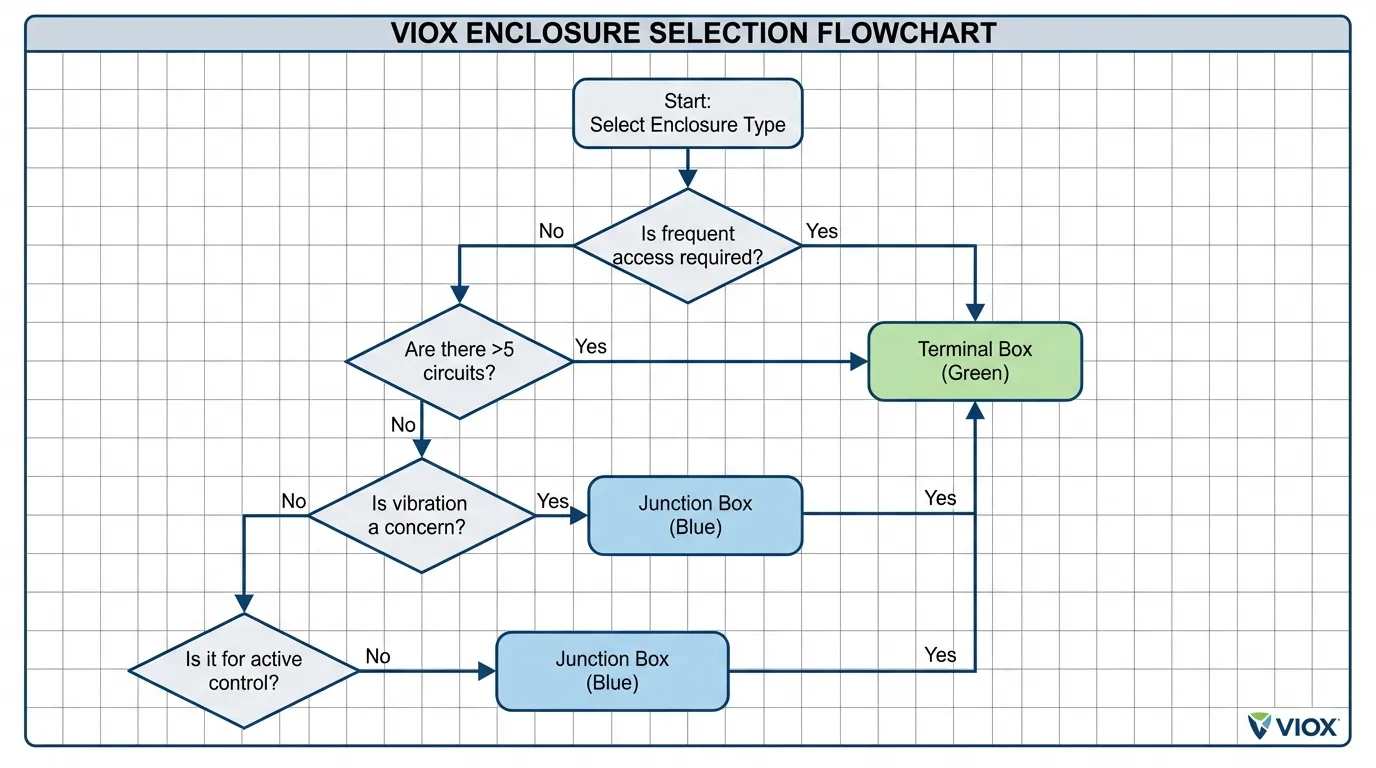

Decision flowchart for selecting between a Terminal Box and a Junction Box. — একটি টার্মিনাল বক্স এবং একটি জাংশন বক্সের মধ্যে নির্বাচন করার জন্য সিদ্ধান্ত ফ্লোচার্ট। সিদ্ধান্তের ডায়মন্ডগুলি আপনাকে অ্যাক্সেসের প্রয়োজনীয়তা, সার্কিটের সংখ্যা এবং কম্পনের উদ্বেগের উপর ভিত্তি করে গাইড করে।.

প্রযুক্তিগত মান এবং কোড সম্মতি (NEC এবং NEMA)

সম্মতি অ-আলোচনাযোগ্য। নিরাপত্তা এবং বৈধতা নিশ্চিত করার জন্য উভয় ঘের প্রকারকে নির্দিষ্ট মান পূরণ করতে হবে।.

NEC আর্টিকেল 314 প্রয়োজনীয়তা

দ্য ন্যাশনাল ইলেকট্রিক্যাল কোড (NEC) আর্টিকেল 314 আউটলেট, ডিভাইস, পুল এবং জাংশন বক্সের ইনস্টলেশন পরিচালনা করে।.

অ্যাক্সেসযোগ্যতা (314.29): বিল্ডিং কাঠামোর অংশ অপসারণ না করে সমস্ত বাক্স অ্যাক্সেসযোগ্য হতে হবে। টার্মিনাল বাক্সগুলির রক্ষণাবেক্ষণের প্রকৃতির কারণে প্রায়শই প্রয়োজন হয় কাজের স্থান সুইচবোর্ডের অনুরূপ ক্লিয়ারেন্স (NEC 110.26) যদি সেগুলিতে বিদ্যুতায়িত উপাদান থাকে যা লাইভ থাকাকালীন সার্ভিস করা যেতে পারে।.
বক্স ফিল (314.16): জাংশন বাক্সগুলি কঠোরভাবে কন্ডাক্টর ভলিউম দ্বারা সীমাবদ্ধ। টার্মিনাল ব্লক এবং পর্যাপ্ত তার বাঁকানোর স্থান (NEC 312.6) মিটমাট করার জন্য টার্মিনাল বাক্সগুলির আকার নির্ধারণ করতে হবে।.
লেবেলিং: টার্মিনাল বাক্সগুলির বিস্তারিত সার্কিট সনাক্তকরণ প্রয়োজন।.

কোড স্পেসিফিকসের একটি বিস্তৃত পর্যালোচনার জন্য, আমাদের গাইডটি পড়ুন জাংশন বক্সের জন্য NEC কোড.

পরিবেশের জন্য NEMA রেটিং

সঠিক নির্বাচন করা NEMA রেটিং উভয় প্রকারের জন্য গুরুত্বপূর্ণ:

NEMA 1: ইনডোর, সাধারণ উদ্দেশ্য (অফিস/গুদাম)।.
NEMA 12: ইনডোর, ডাস্ট-টাইট (কারখানার মেঝে)।.
NEMA 4/4X: আউটডোর/ওয়াশডাউন, ওয়াটারটাইট এবং ক্ষয়-প্রতিরোধী (খাদ্য প্রক্রিয়াকরণ, মেরিন)।.
NEMA 7/9: বিপজ্জনক স্থান (বিস্ফোরণ-প্রমাণ)।.

উপকরণগুলির মধ্যে সিদ্ধান্ত নেওয়ার সময়, পরিবেশ বিবেচনা করুন।. ধাতু বনাম প্লাস্টিকের জাংশন বাক্স গ্রাউন্ডিং, স্থায়িত্ব এবং ক্ষয় প্রতিরোধের বিষয়ে বিভিন্ন সুবিধা দেয়।.

Schematic illustration of NEC code compliance requirements for electrical enclosures. — NEC কোড সম্মতি প্রয়োজনীয়তার পরিকল্পিত চিত্রণ। “ওয়ার্কিং স্পেস” মাত্রা (NEC 110.26) এবং জাংশন বক্স “বক্স ফিল ক্যালকুলেশন” টীকা (NEC 314.16) লেবেলযুক্ত একটি প্রাচীর-মাউন্ট করা টার্মিনাল বক্স দেখায়।.

ইনস্টলেশন এবং সমস্যা সমাধানের সেরা অনুশীলন

ইনস্টলেশন টিপস

লেবেলিং: টার্মিনাল বাক্সগুলিতে, প্রতিটি তার এবং প্রতিটি টার্মিনাল পয়েন্ট লেবেল করুন। জাংশন বাক্সগুলিতে, সার্কিট নম্বর দিয়ে তারের বান্ডিলগুলি লেবেল করুন।.
অতিরিক্ত ক্ষমতা: ভবিষ্যতের সম্প্রসারণের জন্য সর্বদা 20% অতিরিক্ত DIN রেল স্থান সহ টার্মিনাল বাক্সগুলির আকার দিন।.
কেবল এন্ট্রি: ঘেরের NEMA রেটিং বজায় রাখতে রেটেড কেবল গ্ল্যান্ড (স্ট্রেইন রিলিফ) ব্যবহার করুন।.
পটভূমি: নিশ্চিত করুন যে একটি টার্মিনাল বাক্সের ঘেরের দরজাটি গ্রাউন্ডের সাথে আবদ্ধ, বিশেষ করে যদি এটি পাইলট লাইট বা সুইচ বহন করে।.

সাধারণ সমস্যা সমাধান

আলগা সংযোগ: তাপীয় সাইক্লিং স্ক্রু আলগা করতে পারে। স্প্রিং-কেজ টার্মিনাল সহ টার্মিনাল বাক্সগুলি এটি হ্রাস করে। জাংশন বক্স ওয়্যার বাদামগুলি সঠিকভাবে মোচড় না দিলে আলগা হতে পারে।.
আর্দ্রতা অনুপ্রবেশ: প্রায়শই ভুল গ্যাসকেট সিটিং বা আনসিলড কন্ডুইট এন্ট্রির কারণে ঘটে।.
অতি ভিড়: জাংশন বাক্সগুলিতে (বক্স ফিল) একটি সাধারণ লঙ্ঘন যা অতিরিক্ত গরম হওয়ার দিকে পরিচালিত করে। টার্মিনাল বাক্সগুলি নকশার মাধ্যমে নির্দিষ্ট ব্যবধানের মাধ্যমে এটি প্রতিরোধ করে।.

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

Q1: আমি কি জাংশন বক্সকে টার্মিনাল বক্স হিসেবে ব্যবহার করতে পারি?
Technically, yes, if you install a DIN rail and terminal blocks inside. However, standard junction boxes may lack the depth or mounting bosses required for proper terminal block installation. It is better to purchase a purpose-built terminal enclosure.

Q2: টার্মিনাল বাক্সগুলির জন্য জাংশন বাক্সগুলির চেয়ে বেশি জায়গার প্রয়োজন?
Yes. Terminal boxes require internal clearance for the terminal blocks and organized wire routing. A junction box can be more compact because wires are bundled together, but this sacrifices organization.

Q3: শিল্প যন্ত্রপাতি জন্য কোড দ্বারা টার্মিনাল বাক্স প্রয়োজনীয়?
যদিও স্পষ্টভাবে একটি নির্দিষ্ট প্রকারের “প্রয়োজন” নয়, NFPA 79 (শিল্প যন্ত্রপাতির জন্য বৈদ্যুতিক স্ট্যান্ডার্ড) নিরাপত্তা, সনাক্তকরণ এবং রক্ষণাবেক্ষণযোগ্যতা নিশ্চিত করার জন্য সমস্ত ফিল্ড ওয়্যারিং সংযোগের জন্য টার্মিনাল ব্লক ব্যবহারের পক্ষে দৃঢ়ভাবে সমর্থন করে।.

Q4: কোনটি বেশি ব্যয়বহুল: একটি টার্মিনাল বক্স নাকি একটি জাংশন বক্স?
একটি টার্মিনাল বাক্সের একটি উচ্চতর BOM (উপকরণ বিল) খরচ আছে ঘের, রেল, ব্লক, শেষ প্লেট এবং মার্কারের কারণে। যাইহোক, কমিশনিং এবং সমস্যা সমাধানের সময় শ্রম সাশ্রয় প্রায়শই এটিকে সিস্টেমের জীবনকালে সস্তা করে তোলে।.

Q5: আমি কি টার্মিনাল বক্সের ভিতরে তার স্প্লাইস করতে পারি?
এটি একটি খারাপ অনুশীলন। যদি একটি তার খুব ছোট হয়, তবে এটিকে প্রসারিত করার জন্য একটি ফিড-থ্রু টার্মিনাল ব্লক ব্যবহার করুন। টার্মিনাল বাক্সের ভিতরে তারের নাট ব্যবহার করা উচিত না, কারণ এটি একটি সুসংগঠিত ঘেরের উদ্দেশ্যকে ব্যর্থ করে।.

Q6: আমি কিভাবে একটি টার্মিনাল বক্সের আকার দেব?
Calculate the total width of all terminal blocks, end stops, and accessories. Add 20% for spares. Ensure there is sufficient depth for the blocks plus wire bending radius (typically 2-3 inches clearance from block to wall).

Q7: আমার কি ধাতব বা প্লাস্টিকের টার্মিনাল বক্স দরকার?
ব্যবহার করুন ধাতু (স্টেইনলেস বা কার্বন ইস্পাত) উচ্চ-প্রভাব এলাকা, EMI শিল্ডিং, বা চরম তাপের জন্য। ব্যবহার করুন প্লাস্টিক (পলি কার্বোনেট/ফাইবারগ্লাস) ক্ষয়কারী পরিবেশ, Wi-Fi/RF স্বচ্ছতা এবং বৈদ্যুতিক নিরোধকের জন্য।.

Q8: একটি ডিস্ট্রিবিউশন বক্স এবং একটি টার্মিনাল বক্সের মধ্যে পার্থক্য কী?
A distribution box typically contains protective devices (fuses, breakers) to split power into subsidiary circuits. A terminal box is primarily for connecting/passing through wires without overcurrent protection, though some terminal blocks can include fuses.

উপসংহার

এর মধ্যে পার্থক্য টার্মিনাল বক্স এবং একটি জংশন বক্স আপনার বৈদ্যুতিক সিস্টেমের কর্মক্ষম দর্শন সংজ্ঞায়িত করে। একটি জাংশন বক্স হল একটি “সেট ইট অ্যান্ড ফরগেট ইট” সুরক্ষামূলক ব্যবস্থা, যা স্ট্যাটিক অবকাঠামোর জন্য আদর্শ। একটি টার্মিনাল বক্স হল একটি সক্রিয় ব্যবস্থাপনা সরঞ্জাম, যা আধুনিক শিল্পের গতিশীল, উচ্চ-নির্ভরযোগ্যতার চাহিদার জন্য অপরিহার্য।.

শিল্প প্যানেল, অটোমেশন এবং সমালোচনামূলক পাওয়ার বিতরণের জন্য, টার্মিনাল বক্স হল একটি উৎকৃষ্ট পছন্দ, যা অতুলনীয় সংস্থা, নিরাপত্তা এবং রক্ষণাবেক্ষণের গতি প্রদান করে। যদিও অগ্রিম বিনিয়োগ বেশি, তবে ডাউনটাইম হ্রাস এবং উন্নত নিরাপত্তার মাধ্যমে বিনিয়োগের উপর রিটার্ন অনস্বীকার্য।.

আপনার বৈদ্যুতিক অবকাঠামো আপগ্রেড করতে প্রস্তুত? VIOX Electric সবচেয়ে চাহিদাপূর্ণ শিল্প অ্যাপ্লিকেশনগুলির জন্য তৈরি প্রিমিয়াম NEMA-রেটেড টার্মিনাল বাক্স এবং জাংশন বাক্স তৈরি করে। কাস্টম-কনফিগার করা টার্মিনাল ঘের থেকে শুরু করে রুক্ষ বিস্ফোরণ-প্রমাণ জাংশন বাক্স পর্যন্ত, আমাদের প্রকৌশলী দল নিশ্চিত করে যে আপনার প্রকল্প প্রতিটি কোড এবং কর্মক্ষমতা মান পূরণ করে।.

VIOX টার্মিনাল বক্স সলিউশন অন্বেষণ করুন বা আমাদের ইঞ্জিনিয়ারদের সাথে যোগাযোগ করুন আপনার পরবর্তী প্রকল্পের উপর একটি বিনামূল্যে পরামর্শের জন্য আজই।.
