12V vs 24V vs 120V vs 230/240V Timer Relay: Paano Piliin ang Tamang Supply Voltage

Pumili ng time relay batay sa boltahe na aktwal na ilalapat sa mga supply terminal, hindi batay sa boltahe ng load na isinasailalim sa switching. Bago mag-order, tiyakin kung ang supply na iyon ay AC o DC, ang normal at worst-case na range ng boltahe nito, mga kinakailangan sa frequency ng AC o polarity ng DC, at kung gumagamit ang timer ng hiwalay na trigger input. Suriin ang rating ng output-contact bilang isang magkaibang specification.

Walang unibersal na pinakamahusay na boltahe para sa time relay. Ang 24 VDC na timer ay natural na angkop para sa isang panel na mayroon nang 24 VDC control bus at PLC I/O. Ang 12 VDC na bersyon ay maaaring angkop para sa mga kagamitang pinapatakbo ng baterya. Ang 120 VAC o 230/240 VAC na bersyon ay maaaring angkop para sa isang umiiral na line-derived control circuit kung pinahihintulutan ito ng disenyo ng panel at mga lokal na panuntunan. Ang isang wide-range na AC/DC na modelo ay maaaring makabawas sa pagkakaiba-iba ng part-number, ngunit kung ang dokumentadong input at mga kondisyon ng trigger nito ay sumasaklaw sa buong aplikasyon.

Para sa mas malawak na konteksto ng timing-function at aplikasyon, gamitin ang kumpletong gabay sa time delay relay. Ang pahinang ito ay lumulutas sa isang mas tiyak na desisyon: ang specification ng boltahe.

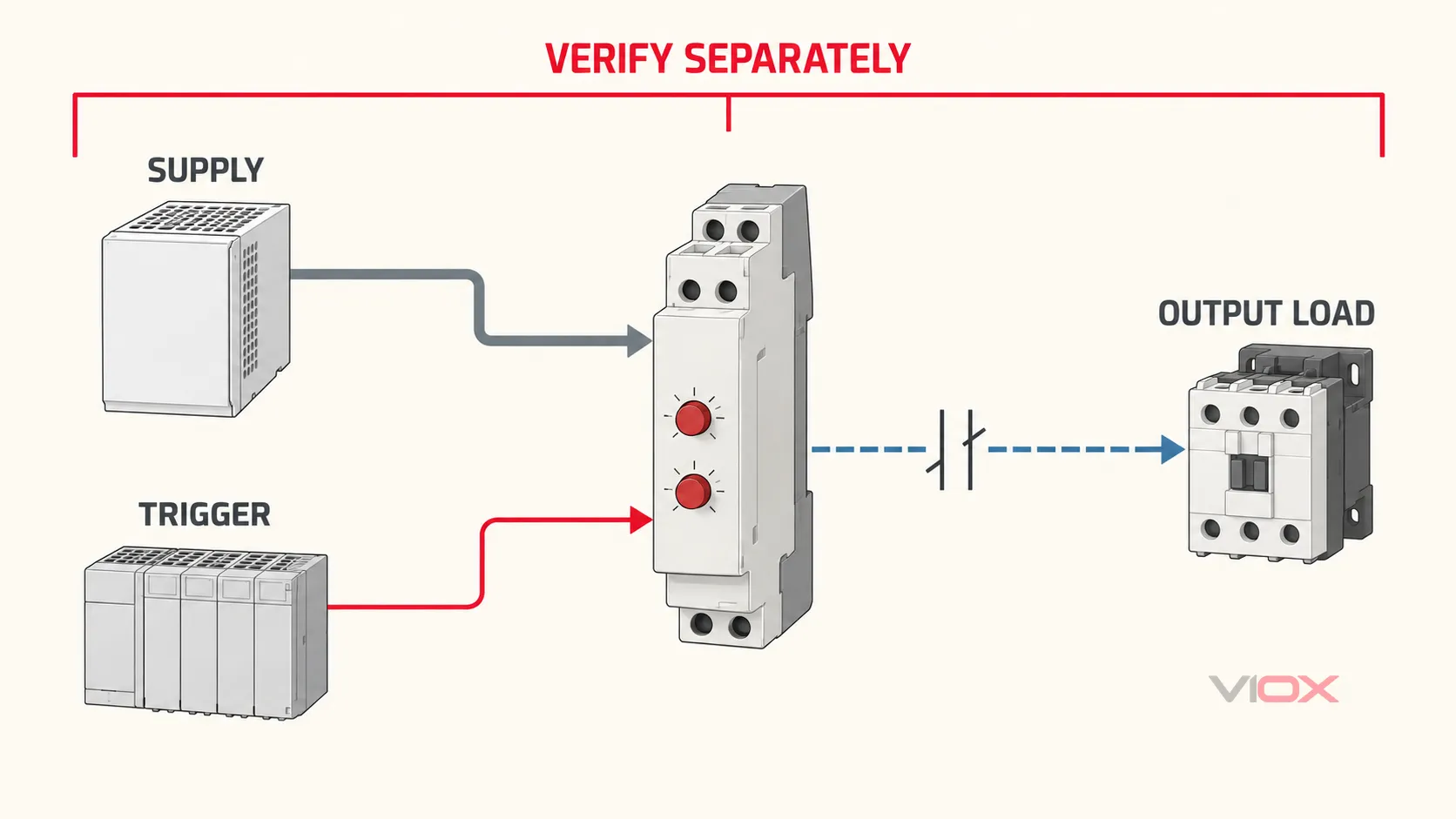

Paghiwalayin ang Tatlong Voltage Domain Bago Paghambingin ang 12V, 24V, 120V, at 240V

Ang isang praktikal na paraan upang maiwasan ang pagkakamali sa pagpili ng boltahe ay ang pagtukoy kung aling circuit ang inilalarawan ng bawat numero. Ang isang time-relay circuit ay maaaring maglaman ng tatlong magkakaibang domain ng boltahe:

Domain ng boltahe	Ano ang ginagawa nito	Ano ang dapat i-verify
Boltahe ng supply o operasyon	Nagbibigay ng kuryente sa electronics o coil ng timer, karaniwang sa pamamagitan ng mga terminal na tinutukoy bilang A1/A2 sa maraming device na DIN-rail	AC o DC, rated range, tolerance, frequency, polarity, konsumo, at gawi sa pag-reset
Boltahe ng trigger o control-input	Nagsisimula, nagpipigil, o nag-re-reset ng timing sa mga modelong may hiwalay na input	Uri ng input, reference terminal, lohikang kumbensyon, threshold, tagal ng pulse, at kung ibinabahagi nito ang potensyal ng supply
Output contact o boltahe ng load	Dumadaan sa output contact ng timer patungo sa isang contactor coil, lamp, valve, controller input, o iba pang load	Boltahe ng contact, current, kategorya ng paggamit/uri ng load, inrush, at kinakailangang isolation

Ang isang timer na pinapagana ng 24 VDC ay maaaring mag-switch ng hiwalay na 120 VAC control load kung—at kung lamang—ang output contact ay dokumentado para sa load na iyon at ang circuit ay dinisenyo nang may kinakailangang isolation at proteksiyon. Sa kabilang banda, ang isang contact na may markang 250 VAC ay hindi wala nangangahulugan na ang timer ay maaaring paganahin mula sa 250 VAC.

Sa isang electronic timer, control voltage ay minsan ginagamit bilang kasingkahulugan ng supply voltage. Sa ibang mga modelo, ang “control input” ay nangangahulugan ng hiwalay na trigger terminal. Gamitin ang mga field name at connection diagram ng manufacturer sa halip na ipagpalagay na ang mga salita ay maaaring pagpalitin.

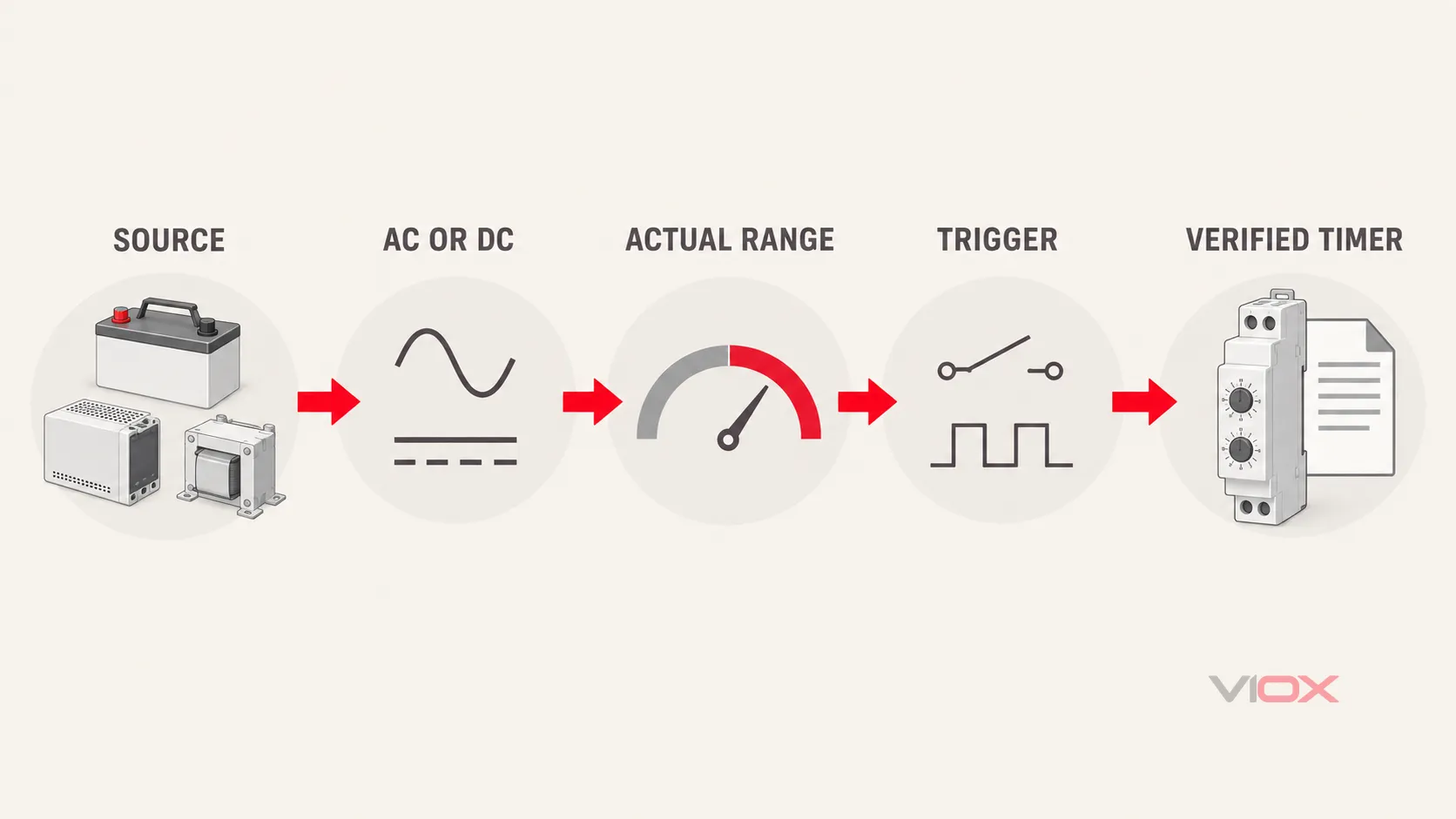

Ang Anim na Input na Kinakailangan para sa Isang Mapangangatwirang Pagpili ng Voltage

Itala ang mga kondisyong ito bago pumili ng part number:

1. Available na control-power source: baterya, regulated DC power supply, control transformer, line-derived AC, o iba pang dokumentadong source.
2. Boltahe sa timer: nominal na halaga kasama ang pinakamataas at pinakamababang halaga na maaaring makarating sa timer sa panahon ng normal na operasyon, mga starting event, pag-charge, brownout, o mahabang takbo ng conductor.
3. Uri ng current: AC o DC. Para sa AC, itala ang frequency. Para sa DC, itala ang mga kinakailangan sa polarity at ang arrangement ng grounding ng source kung kinakailangan.
4. Paraan ng pagsisimula: nagsisimula ang timer kapag nilapatan ng supply, o nananatiling may power at nagsisimula mula sa isang hiwalay na trigger input.
5. Interface ng system: PLC transistor output, dry contact, sensor output, maintained switch, o iba pang controller. Ang interface ay dapat tugma sa spesipikasyon ng trigger, hindi lamang sa label ng supply.
6. Target na merkado at dokumentasyon: lokal na nominal na sistemang elektrikal, naaangkop na mga panuntunan sa panel, kinakailangang mga pag-apruba, at ang eksaktong dokumentasyon ng produkto na kasama ng makina.

Kung ang alinman sa mga input na ito ay hindi alam, ang ligtas na sagot sa pagbili ay hindi “pumili ng 24 V” o “pumili ng universal.” Ito ay “lutasin muna ang nawawalang kondisyon ng system bago mag-order.”

Mabilisang Decision Matrix

Available na control system	Pamilya ng Timer-relay supply na susuriin	Angkop kapag	Tanggihan o suriin kapag
Nominal na 12 VDC	Fixed na 12 VDC o dokumentadong wide-range na DC/AC-DC input na sumasaklaw sa buong range ng source	Ang makina ay mayroon nang 12 V na baterya o control bus at ang input ng timer ay nananatili sa loob ng idineklara nitong range	Ang pag-charge ng baterya, cranking, conductor drop, o mga transient ay maaaring magdulot upang lumabas ang timer sa pinapayagang range
Nominal na 24 VDC	Fixed na 24 VDC o dokumentadong wide-range na input	Ang PLC, mga sensor, at mga control device ay gumagamit na ng parehong 24 VDC bus	Ang timer trigger ay hindi tugma sa output ng PLC, o ang supply ay maaaring bumaba sa limitasyon ng reset/operating ng timer
Nominal 24 VAC	Fixed 24 VAC o isang input na hayagang rated para sa AC/DC	Ang kasalukuyang HVAC o building-control transformer ay nagbibigay ng 24 VAC at ang timer ay rated para sa frequency	Ang markang “24 V” ay hindi nagsasaad kung AC o DC, o ang trigger input ay nangangailangan ng ibang reference
Nominal 120 VAC	Fixed 120 VAC o isang dokumentadong wide-range na AC/AC-DC input	Ang isang umiiral na North American control circuit ay sadyang kinuha mula sa linya (line-derived)	Ang device ay DC-only, ang frequency ay hindi sakop, o ang arkitektura ng panel ay nangangailangan ng isolated low-voltage control bus
Nominal 230/240 VAC	Fixed input na ang idineklarang range ay sumasaklaw sa aktwal na sistemang elektrikal, o isang dokumentadong wide-range AC/AC-DC input	Ang kagamitan ay gumagamit ng line-derived control supply at ang dokumentasyon ng produkto ay sumasaklaw sa aktwal na boltahe ng instalasyon	Ang nameplate ay nagsasaad lamang ng 230 V o 240 V nang walang magagamit na range, frequency, at tolerance para sa destinasyong sistema
Maramihang merkado o hindi tiyak na replacement stock	Wide-range input	Sinasaklaw ng isang dokumentadong variant ang bawat nilalayong AC/DC source at trigger arrangement	“Ang ”Universal” ay ipinapalagay mula sa hitsura, shorthand sa catalog, o isang headline sa halip na sa eksaktong datasheet ng modelo

Paano Piliin ang Bawat Pamilya ng Voltage

Pumili ng 12 VDC Kapag ang Equipment ay isa nang 12 V system

Ang mga karaniwang kandidato ay kinabibilangan ng mobile, sasakyan, marine, portable, at battery-backed equipment na binuo sa paligid ng isang nominal na 12 VDC bus. Ang bentahe nito ay ang compatibility sa kasalukuyang source—hindi ito likas na pagpapahusay sa performance ng timer.

Huwag ipagpalagay na ang isang nominal na 12 V battery ay isang constant na 12.0 V source. I-verify ang pinapayagang range ng timer laban sa dokumentadong charging, discharge, starting, at transient conditions ng equipment. Suriin din ang boltahe sa timer sa halip na sa source lamang. Ang parehong absolute conductor drop ay kumokonsumo ng mas malaking porsyento ng isang 12 V system kumpara sa isang 24 V system.

Para sa mas malalim na paghahambing na DC-only, kabilang ang mga system-level tradeoff, tingnan ang 12 V vs 24 V DC time delay relays.

Pumili ng 24 VDC kapag ito ay tumutugma sa control bus at mga interface

Ang 24 VDC ay malawakang ginagamit sa mga industrial control panel, ngunit hindi ito awtomatikong default. Ito ang mainam na pagpipilian kapag ang panel ay nagbibigay na ng angkop na regulated na 24 VDC supply at ang PLC, mga sensor, interposing device, at timer trigger ay idinisenyo para sa bus na iyon.

I-verify ang higit pa sa nominal na numero:

• pinapayagang steady-state input range;
• gawi sa panahon ng power-supply dips at recovery;
• input consumption at available na kapasidad ng power-supply;
• pagiging tugma ng PNP, NPN, dry-contact, o voltage-trigger kung saan mayroong hiwalay na control input;
• mga kinakailangan sa polarity at common-reference;
• kung ang pagkawala at pagbabalik ng supply ay nagre-reset, nagpapatuloy, o nagre-restart ng timing.

Huwag ilarawan ang bawat 24 V circuit bilang Safety Extra-Low Voltage (SELV). Ang klasipikasyong iyon ay nakadepende sa source, paghihiwalay, earthing, instalasyon, at mga naaangkop na kinakailangan—hindi lamang sa nominal voltage na nakalimbag sa timer.

Pumili ng 24 VAC Lamang para sa Timer na Tahasang Tumatanggap Nito

Ang 24 VAC ay nananatiling karaniwan sa ilang HVAC at building-control systems. Ang isang device na may markang 24 VDC ay hindi awtomatikong compatible sa 24 VAC, at ang isang device na may marka lamang na 24 V ay hindi kumpletong ebidensya. Kumpirmahin ang pagtanggap ng AC, frequency, pinapayagang range, at ang ugnayan sa pagitan ng supply at anumang trigger terminal.

Pumili ng 120 VAC para sa isang Umiiral na 120 VAC Control Architecture

Ang isang 120 VAC timer ay maaaring maging angkop sa isang umiiral na North American panel na ang control transformer, contactor coils, paraan ng pag-wire, proteksiyon, at mga pamamaraan ng maintenance ay nakadisenyo na para sa boltaheng iyon.

Ang dahilan sa pagpili nito ay ang compatibility ng sistemang elektrikal. Hindi ito katibayan na ang timer ay kayang mag-switch ng mas malaking load, at hindi nito inaalis ang pangangailangang suriin ang duty ng output-contact. Dahil ang 120 VAC ay isang mapanganib na control voltage, ang pag-access sa panel, isolation, overcurrent protection, pagpili ng conductor, at mga kasanayan sa pag-install ay dapat sumunod sa mga naaangkop na kinakailangan ng proyekto at hurisdiksyon.

Pumili lamang ng 230/240 VAC pagkatapos suriin ang Aktwal na Input Range

230 V at 240 V ay mga nominal na label ng sistema at kagamitan, hindi pahintulot na ikonekta ang anumang device na may dalang alinman sa mga numerong ito. IEC 60038 ay nagbibigay ng mga standard na nominal na halaga ng boltahe na ginagamit bilang mga sanggunian para sa mga supply system at disenyo ng kagamitan, ngunit ang desisyon sa timer ay nagmumula pa rin sa idineklara nitong operating range.

Para sa isang 230/240 VAC na aplikasyon, suriin ang:

• ang idineklarang nominal na boltahe ng pag-install at ang inaasahang tolerance;
• ang minimum at maximum na AC supply voltage ng timer;
• rated frequency;
• kung ang produkto ay isang fixed-voltage o wide-range na variant;
• gawi sa undervoltage, pagkaputol, at pagbabalik ng kuryente;
• mga pag-apruba para sa destinasyong merkado at dokumentasyon ng panel.

Huwag palitan ang isang 230 V timer ng 240 V timer—o tanggapin ang kabaligtaran nito—base lamang sa terminolohiya. Tanggapin lamang ang pagpapalit kung ang eksaktong input specification ay sumasaklaw sa aktwal na kondisyon ng supply.

Fixed-Voltage o Wide-Range Input?

Ang isang fixed-voltage timer ay nagbibigay ng simpleng pagtutugma sa pagitan ng isang control bus at isang in-order na variant. Ang isang wide-range timer ay maaaring makabawas sa inventory at makapagpadali sa kagamitang binuo para sa maraming destinasyon. Wala sa dalawa ang awtomatikong mas nakahihigit.

Selection factor	Fixed-voltage input	Wide-range AC/DC input
Pinakamahusay na paggamit	Matatag at kilalang control architecture	Maramihang merkado, replacement stock, o mga panel na may ilang aprubadong opsyon sa supply
Pasanin sa beripikasyon	Kumpirmahin ang isang uri ng boltahe, nominal na halaga, tolerance, at frequency/polarity	Kumpirmahin ang kumpletong range, coverage ng AC/DC, frequency, trigger behavior, input consumption, at reset behavior sa lahat ng nilalayong source
Kontrol sa part-number	Mas maraming variant na partikular sa boltahe	Mas kakaunting variant ng supply, ngunit dapat pa ring tukuyin ng suffix ang function, mga contact, at uri ng trigger
Pangunahing panganib sa pagkuha	Pag-order ng maling fixed voltage	Pagtrato sa “universal” bilang patunay na suportado ang bawat kombinasyon ng supply at trigger

Bilang isang limitadong halimbawa ng VIOX, ang FCT18-BP interval time relay ay kasalukuyang naglilista ng magkakahiwalay na pagpipilian sa pag-order para sa mga bersyon ng supply na AC 230 V, DC 24 V, at AC/DC 12–240 V. Ang halimbawa ng pamilya ng produkto na iyon ay hindi nangangahulugan na ang bawat VIOX timer ay gumagamit ng parehong range o suffix. I-verify ang eksaktong function at model code sa quotation at datasheet.

Limang Field sa Datasheet na Dapat Magtugma

Bago aprubahan ang isang timer, ilagay ang mga field na ito nang magkatabi sa requirement ng proyekto:

Field ng datasheet	Tanong sa pagtanggap
Rated supply o operating-voltage range	Ang buong inaasahang boltahe ba sa timer ay nananatili sa loob ng idineklarang range?
AC/DC at frequency	Ang input ba ay tahasang rated para sa uri ng source at AC frequency?
Hiwalay na trigger/control input	Ang logic, reference, threshold, at minimum pulse behavior ba nito ay tumutugma sa output ng controller?
Power interruption at reset behavior	Bumabalik ba ang timer sa kinakailangang ligtas na estado pagkatapos ng mga dip, interruption, o restart?
Output-contact rating	Angkop ba ang contact para sa aktwal na uri ng load at switching duty, anuman ang supply voltage?

Ang mga time relay para sa mga aplikasyong pang-industriya at residensyal ay nasa ilalim ng saklaw na inilalarawan ng IEC 61812-1:2023, na tumatalakay sa mga kinakailangan at pagsusuri para sa mga time relay at coupling relay. Ang isang standard na sanggunian ay hindi sapat na patunay na ang isang partikular na modelo ay nasuri o sertipikado; kumuha ng mga deklarasyon at dokumentasyon na partikular sa modelo kapag kinakailangan ang katibayan ng pagsunod.

Apat na Halimbawa ng Natapos na Specification

Ang mga ito ay mga halimbawa ng pattern ng espesipikasyon, hindi mga rekomendasyon ng part-number.

1. Mobile Machine na may 12 VDC Bus

Kilalang input: nominal na 12 V battery system; magsisimula ang timer kapag inilapat ang supply; ang dry-contact output ay kumokontrol sa isang interface relay.

Resulta ng espesipikasyon: Ang supply ng timer ay dapat DC at sumasaklaw sa minimum at maximum na boltahe na nakadokumento ng manufacturer ng makina sa timer, kabilang ang mga nauugnay na operating state. Ang output duty ay hiwalay na bina-verify para sa coil ng interface relay.

2. PLC Panel na may 24 VDC Control Supply

Kilalang input: regulated 24 VDC control bus; ang transistor output ng PLC ang nagbibigay ng timing command.

Resulta ng espesipikasyon: 24 VDC o isang dokumentadong wide-range DC-capable timer, na may hiwalay na trigger input na compatible sa uri ng output ng PLC at common reference. Ang behavior ng supply dip/reset ay dapat tumugma sa restart logic ng makina.

3. Umiiral na 120 VAC Contactor-Control Panel

Kilalang input: 120 VAC control transformer secondary; timer supply-start function; ang output ay nagpapatakbo ng contactor coil.

Resulta ng espesipikasyon: 120 VAC o isang dokumentadong wide-range AC timer na may tamang frequency. Ang output contact ay dapat rated para sa control duty ng coil; ang timer ay hindi pinipili base sa boltahe ng motor.

4. Kagamitang Ibinibigay sa mga Merkado na 230/240 VAC

Kilalang input: control supply na nagmumula sa line na may nominal voltage na nakadepende sa destinasyon; ang parehong disenyo ng makina ay nilayon para sa higit sa isang merkado.

Resulta ng espesipikasyon: isang fixed o wide-range na AC input na ang mga idineklarang limitasyon ay sumasaklaw sa bawat aprubadong supply at frequency ng destinasyon, na sinusuportahan ng naaangkop na dokumentasyon ng produkto at panel. Ang pariralang compatible sa 230/240 V ay hindi dapat lumabas sa RFQ maliban kung ang aktwal na range ay na-verify na.

I-convert ang Desisyon sa Isang RFQ Line

Gumamit ng pahayag sa pagkuha (procurement statement) na maaaring suriin nang hindi binibigyang-kahulugan ang marketing language:

Supply ng timer relay: [nominal voltage] [AC/DC], pinapayagang input range [minimum–maximum], [frequency o polarity], [supply-start/separate-trigger], uri ng trigger [kung naaangkop], gawi sa pag-reset [kinakailangang state], output [pagkakaayos ng contact at aktwal na load duty], merkado ng destinasyon [kinakailangang ebidensya ng bansa/standard].

Halimbawa:

Supply ng timer relay: 24 VDC mula sa control supply ng panel; ang pinapayagang input range ay dapat sumaklaw sa dokumentadong bus tolerance; hiwalay na PNP trigger na naka-reference sa control 0 V; nagre-reset ang timing sa pagkawala ng control supply; isang timed changeover output na angkop para sa idineklarang contactor-coil duty; magbigay ng datasheet na partikular sa modelo at mga kinakailangang dokumento ng pagsunod para sa merkado ng destinasyon.

Ang pananalitang ito ay pumipigil sa tatlong karaniwang pagkakamali sa pagkuha: ang pagpili batay sa load voltage, pag-order ng maling variant ng AC/DC, at pagtanggap ng wide-range na headline nang walang kinakailangang trigger at reset behavior.

Matapos maitakda ang kinakailangang boltahe, gamitin ang kumpletong gabay sa pagpili ng timer-relay upang tukuyin ang timing function, range, output arrangement, contact duty, mounting, at kapaligiran. Kapag alam na ang kumpletong kinakailangan, ihambing ang VIOX DIN-rail timer relay range o ipadala ang mga field ng RFQ sa [email protected].

Mga Sanggunian

• International Electrotechnical Commission, IEC 61812-1:2023 — Time relays at coupling relays para sa pang-industriya at pambahay na gamit: opisyal na saklaw at impormasyon ng edisyon.
• International Electrotechnical Commission, IEC 60038:2009+A1:2021 — IEC standard voltages: mga standard na nominal na boltahe para sa mga sistemang elektrikal at disenyo ng kagamitan.
• VIOX Electric, FCT18-BP Interval Timer Relay: first-party model coding at mga variant ng supply-voltage na ginamit sa halimbawa ng bounded product.
