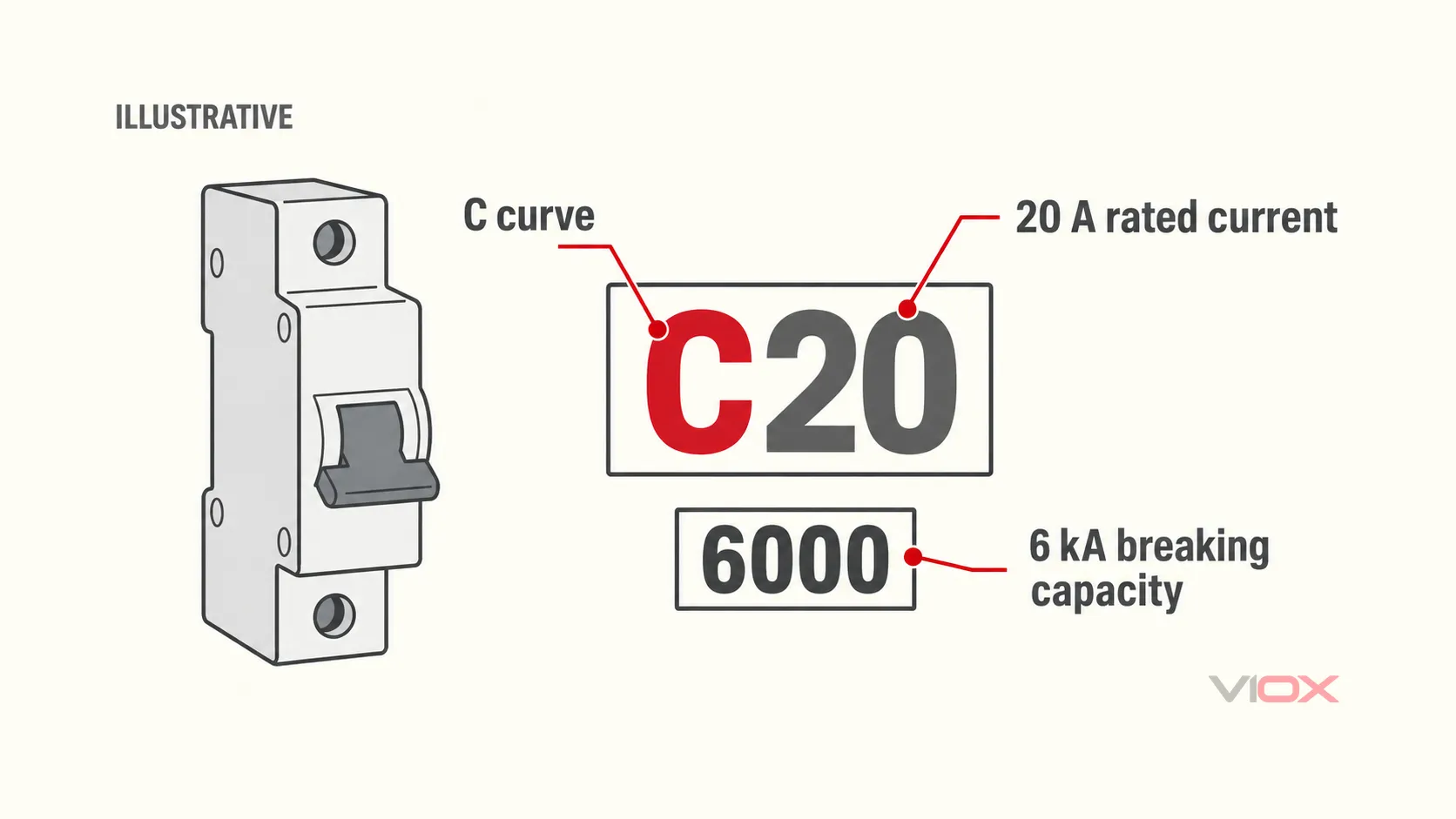

Sa isang miniature circuit breaker (MCB) na istilong IEC, ang C20 ay nangangahulugang C-type tripping characteristic at rated current na 20 amperes. Isang hiwalay Ang markang 6000 o 6kA ay nangangahulugang short-circuit breaking capacity na 6,000 amperes, sa nakasaad na boltahe at sa ilalim ng naaangkop na mga kondisyon ng product-standard. Ang mga markang ito ay naglalarawan ng iba't ibang katangian; hindi sila alternatibo.
| Pagmamarka | Kahulugan nito | Ano ang hindi nito ibig sabihin |
|---|---|---|
| C | C-type time-current characteristic | Ang boltahe rating o breaking-capacity value |
| 20 sa C20 | Rated current, In = 20 A | Isang eksaktong biglaang tripping point sa 20 A |
| 6000 o 6kA | Rated short-circuit breaking capacity na 6,000 A sa ilalim ng mga nakasaad na kondisyon | Isang 6,000 A normal load rating o isang kinakailangan na umabot sa 6,000 A bago mag-trip |
Hindi sapat ang pagbasa ng label para maaprubahan ang isang kapalit. Ang circuit, mga konduktor, ang fault current na available, at ang compatibility ng distribution board ay kailangan pa ring suriin. Huwag tanggalin ang takip ng live panel para makahanap ng mga nakatagong marka.
Ano ang Kahulugan ng C20 sa isang Circuit Breaker?
Basahin ang C20 bilang dalawang piraso ng impormasyon, hindi isang malaking numero ng kuryente.
C ay ang Tripping Characteristic
Ang titik ay tumutukoy kung paano tumutugon ang breaker sa overcurrent. Para sa kumbensyonal na C characteristic na istilong IEC, ang instantaneous magnetic operating band ay inilalarawan bilang 5 hanggang 10 beses ng rated current, gaya ng ipinapakita sa materyal sa pagtuturo ng circuit breaker sa unibersidad. Para sa isang 20 A na device, iyon ay tumutugma sa 100 hanggang 200 A.
Iyon ay isang characteristic band, hindi isang pangako na ang bawat C20 breaker ay nagti-trip sa isang eksaktong kasalukuyan sa loob nito. Gamitin ang time-current curve ng manufacturer at ang naaangkop na mga kondisyon ng pagsubok upang suriin ang isang partikular na device. Ang gabay sa nameplate ng MCB ay nagpapaliwanag kung saan nakaupo ang designation ng curve sa gitna ng iba pang mga marka.
20 Ay Rated Current, Hindi Setting ng Stopwatch
Ang numero ay nangangahulugang In = 20 A sa ilalim ng idineklarang mga reference na kondisyon. Hindi ito nangangahulugang ang breaker ay sumusukat ng 20.1 A at agad na bumubukas.
Ang isang kumbensyonal na thermal-magnetic MCB ay may time-dependent na thermal response sa tuluy-tuloy na sobrang karga at mas mabilis na magnetic response sa sapat na mataas na kuryente. Ang temperatura ng paligid, nakaraang pag-load, at ang aktwal na laki ng kuryente ay nakakaapekto sa thermal operation. Samakatuwid, ang isang pahayag tulad ng “isang C20 ay palaging nagti-trip pagkatapos ng ilang minuto sa 22 A” ay hindi isang maaasahang interpretasyon ng label nito.
Hindi rin pinahihintulutan ng 100-200 A magnetic band ang tuluy-tuloy na load na kasinglaki niyan. Ito ay tumutukoy sa isang short-duration operating characteristic; ang rated current ay nananatiling 20 A.
Ano ang Kahulugan ng 6000 o 6kA?
Ang unlapi k ay nangangahulugang isang libo:
6 kA = 6,000 AKapag ang 6000 ay lumitaw bilang nakadeklara na marka ng short-circuit-capacity sa isang IEC 60898-1 MCB, ito ay tumutukoy sa rated short-circuit capacity, na karaniwang tinatalaga Icn. Kumpirmahin ang interpretasyong ito laban sa kumpletong nameplate at datasheet; ang isang numero na walang konteksto ay hindi sapat.
IEC 60898-1 ay isang pamantayan ng produkto para sa AC circuit-breaker para sa mga instalasyon sa bahay at katulad nito. Ang deklarasyon ng breaking-capacity ay kabilang sa isang tinukoy na pamantayan ng produkto at boltahe. Hindi ito dapat awtomatikong ilipat sa ibang AC boltahe, isang DC circuit, o sa rehimeng pagsubok ng ibang pamantayan.

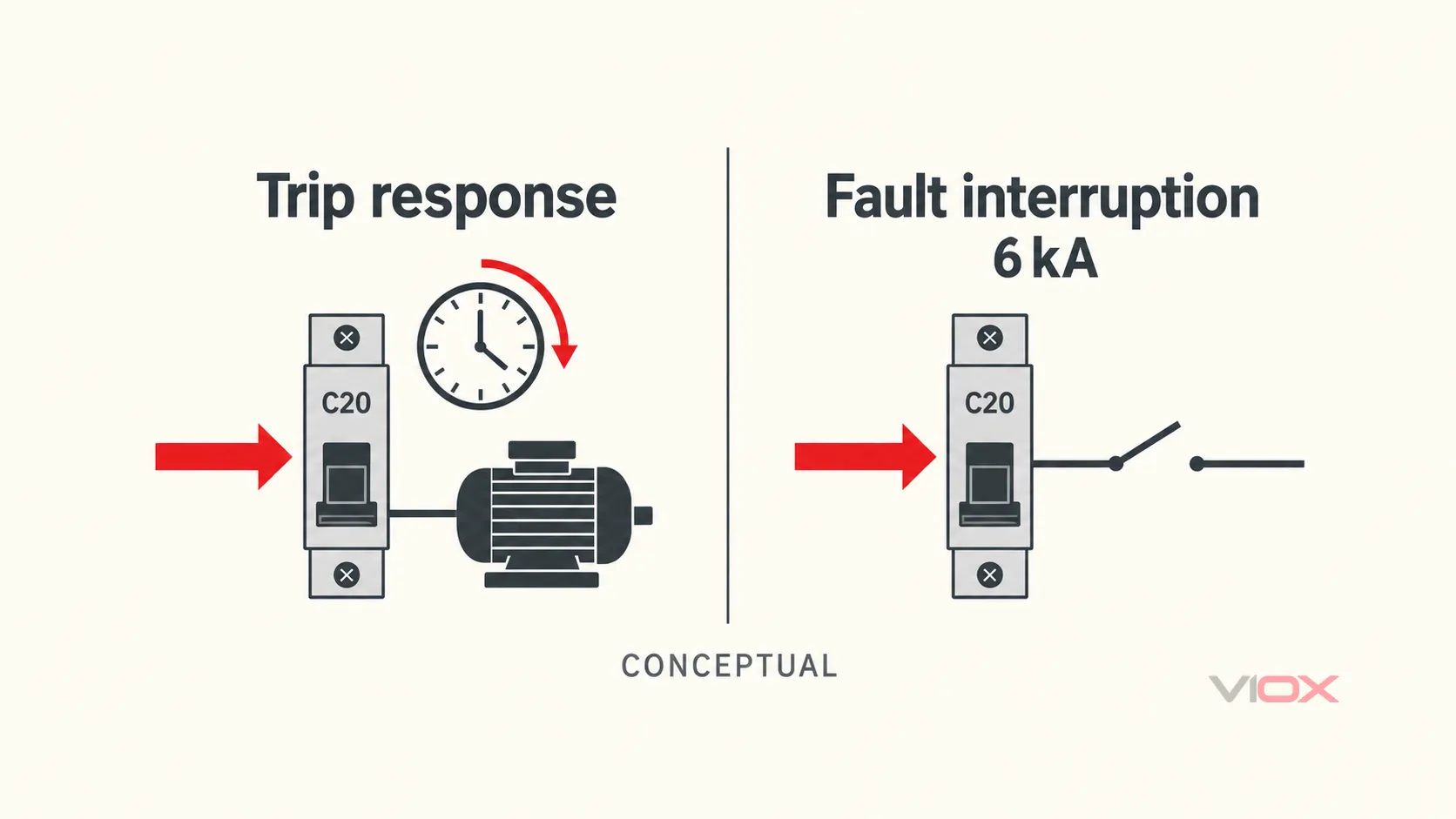

Ang 6kA rating ay sumasagot: Anong fault current ang kayang i-interrupt ng circuit breaker na ito sa ilalim ng mga nakasaad na kondisyon? Hindi nito sinasagot: Sa anong kasalukuyan nagsisimulang gumana ang mekanismo ng pag-trip?
Halimbawa, ang isang C20/6kA breaker ay maaaring gumana sa overcurrent na mas mababa sa 6,000 A. Ang time-current characteristic ang nagtatakda ng tugon nito; ang capacity rating ang nagtatatag ng hiwalay na fault-interruption limit. Ang malaking numero ng capacity ay hindi garantiya laban sa bawat arc-flash hazard, pagkakamali sa pag-install, o lokasyon ng fault.
Para sa mas malawak na terminolohiya, kasama ang mga pagkakaiba sa pagitan ng mga rating system, tingnan ang circuit-breaker kA ratings explained.
Binabago ba ng 6kA ang Pinapayagang Karga o Sukat ng Kawad?
Hindi. Ang pagtaas ng breaking capacity ay hindi nagpapataas ng pinapayagang normal na karga ng isang 20 A breaker. Ang isang C20/10kA device ay nananatiling rated na 20 A, hindi 10,000 A para sa tuluy-tuloy na operasyon.
Ang proteksiyon ng load at konduktor ay nakasalalay sa design current ng circuit, ampacity ng konduktor sa ilalim ng aktwal na mga kondisyon ng pag-install, ang proteksiyon na katangian, at ang mga naaangkop na wiring rules. Ang isang kable ay hindi maaaring piliin batay lamang sa kA marking. Ang fault thermal withstand at ang kinakailangang disconnection performance ay kailangan din ng angkop na beripikasyon.
Sa kabilang banda, ang isang tila angkop na 20 A rating ay hindi nagpapatunay ng sapat na fault interruption. Parehong pagsusuri ang dapat matugunan: angkop na overcurrent protection para sa circuit, at sapat na fault-interruption capability sa installation point.
Maaari bang Palitan ng C20/3kA Breaker ang C20/6kA Breaker?
Hindi batay sa C20 lamang. Ang bagong device ay may parehong nominal na katangian at marka ng kuryente, ngunit mas mababa ang idineklarang breaking capacity kung ang boltahe at pamantayan ay maihahambing.
Huwag ipagpalagay na ang 3kA ay awtomatikong sapat dahil ang instalasyon ay tirahan. Gayundin, ang mas mababang numero lamang ay hindi nagpapatunay na ang isang partikular na circuit ay hindi ligtas: ang magagamit na fault current, kinakailangang rating, at dokumentadong proteksiyon na koordinasyon ay dapat tasahin.
| Pagsusuri sa Pagpapalit | Bakit hindi mapagpasya ang markang C20 |
|---|---|
| Rated na boltahe at pagiging angkop sa AC/DC | Ang C20 ay hindi naglalaman ng deklarasyon ng boltahe o AC/DC |
| Breaking capacity sa boltaheng iyon | Ang magkatulad na mga kasalukuyang rating ay maaaring may kasamang iba't ibang fault-interruption rating |
| Magagamit na kasalukuyang fault | Ito ay isang katangian ng suplay at circuit, hindi isang numero na itinatag ng C20 |
| Time-current curve | Ang aktwal na idineklarang curve at mga kondisyon ay kailangan para sa mga pagsusuri sa proteksiyon |
| Pagkakatugma ng board, busbar at terminal | Ang magkatulad na sukat o isang tumutugmang DIN-rail fit ay hindi nagpapatunay ng pag-apruba para sa pagpupulong |
| Konfigurasyon ng pole at mga kinakailangang proteksiyon na function | Ang C20 ay hindi tumutukoy sa bawat inilipat/pinrotektahang konduktor o karagdagang proteksiyon na function |
Ang isang upstream na proteksiyon na device ay hindi isang pangkalahatang pagbibigay-katwiran para sa paggamit ng mas mababang kapasidad na breaker. Anumang backup o series-rated na pagsasaayos ay dapat suportahan ng dokumentadong kombinasyon at mga kondisyon ng naaangkop na manufacturer.
Bilang isang halimbawa sa lugar ng trabaho sa US ng pinagbabatayang kinakailangan, OSHA 1910.303(b)(4) ay nangangailangan ng rating ng pagputol na sapat para sa nominal na boltahe ng circuit at magagamit na kasalukuyan sa mga terminal ng linya ng kagamitan. Ang ibang mga merkado ay nangangailangan ng kani-kanilang mga panuntunan sa pag-install. Para sa detalyadong desisyon sa rating, gamitin ang gabay sa pagpili ng 6kA vs 10kA MCB.
Parehong Pagkakaiba sa Halimbawa sa US: 15A at 10kA
Ang isang breaker na may markang 15 A sa isang 10 kA rating ng pagputol ay may dalawang magkahiwalay na rating: 15 A rated current at 10,000 A kakayahan sa pagputol ng fault sa idineklarang boltahe at mga kondisyon. Hindi sila maaaring magpalitan sa isa't isa.
Ang Gabay sa pagmamarka ng UL circuit-breaker ay itinuturing na magkahiwalay ang mga rating ng ampere at pagputol. Ito ay naglalarawan ng parehong pagkakaiba, ngunit hindi nito ginagawang mapagpapalit ang isang UL interrupting rating sa IEC Icn o Icu, o nagbibigay ng C-type curve sa isang US device.
Kung 10kA lamang ang nakikita mo, huwag isipin na ang device ay dapat isang isolator o molded-case switch. Suriin ang naa-access na handle/front markings, eksaktong dokumentasyon ng modelo at mga talaan ng kagamitan. Magkaroon ng isang kwalipikadong tao na kilalanin ang device kung ang rating ng kasalukuyan o paggana ng proteksyon nito ay nananatiling hindi malinaw; huwag manghula mula sa isang bahagyang larawan.
Basahin ang Parehong Rating Bago Gumawa ng Desisyon
Ang C20 ay nagsasabi sa iyo ng katangian at rated current. Ang 6kA ay nagsasabi sa iyo ng idineklarang fault-interruption capacity. Hindi pinapalitan ng bawat marka ang isa't isa, at hindi rin nagpapatunay ang alinman sa kumpletong pagiging angkop ng instalasyon. Panatilihing magkahiwalay ang pagsusuri sa proteksiyon ng karga, pagsusuri sa kakayahang mag-interrupt ng fault, at pagsusuri sa pagiging tugma ng kagamitan.
Mga Sanggunian
- IEC 60898-1: Mga circuit breaker para sa AC para sa mga instalasyon sa bahay at katulad na mga instalasyon – saklaw ng pamantayan ng produkto; beripikahin ang edisyong idineklara para sa eksaktong aparato.
- Akademya ng Arab para sa Agham, Teknolohiya at Transportasyong Pandagat: Materyal sa pagtuturo ng circuit-breaker – kumbensyonal na C characteristic sa slide 27; hindi eksaktong test report ng modelo.
- UL Solutions: Gabay sa Pagmamarka at Aplikasyon ng Molded Case Circuit Breaker – Konteksto ng pagmamarka at aplikasyon sa US.
- OSHA 1910.303: Pangkalahatang mga kinakailangan sa elektrikal – Mga kinakailangan sa pag-install at interrupting-rating sa lugar ng trabaho sa US.
