Surge Arrester ແມ່ນຫຍັງ?
Surge Arrester ແມ່ນອຸປະກອນປ້ອງກັນແຮງດັນເກີນ ເຊິ່ງເຮັດໜ້າທີ່ຈຳກັດແຮງດັນກະຊາກຊົ່ວຄາວ ແລະ ປ່ຽນທິດທາງກະແສໄຟຟ້າກະຊາກອອກຈາກອຸປະກອນທີ່ຕ້ອງການປ້ອງກັນ. ໃນລະບົບຈຳໜ່າຍໄຟຟ້າ ແລະ ລະບົບສາທາລະນູປະໂພກ, ຄຳສັບນີ້ມັກຈະໝາຍເຖິງອຸປະກອນປ້ອງກັນແຮງດັນປານກາງ ຫຼື ແຮງດັນສູງ ທີ່ຕິດຕັ້ງຢູ່ໃກ້ກັບໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງໄຟຟ້າ, ສະຖານີໄຟຟ້າ, ຕູ້ສະວິດເກຍ ແລະ ຈຸດເຊື່ອມຕໍ່ສາຍໄຟ.
ໃນຕູ້ຄວບຄຸມໄຟຟ້າແຮງດັນຕ່ຳ, ຄຳສັບທີ່ຊັດເຈນກວ່ານັ້ນມັກຈະແມ່ນ ອຸປະກອນປ້ອງກັນກະແສໄຟຟ້າ (SPD). ໃນພາສາທີ່ໃຊ້ທົ່ວໄປ, ຄົນອາດຈະເອີ້ນວ່າ ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ, surge suppressor, surge diverter, lightning arrester, ຫຼືແມ້ກະທັ້ງການສະກົດແບບອື່ນ ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrestor). ຄຳສັບເຫຼົ່ານີ້ມີຄວາມໝາຍຊ້ອນທັບກັນ ແຕ່ບໍ່ສາມາດໃຊ້ແທນກັນໄດ້ສະເໝີໄປ.
ຄວາມແຕກຕ່າງທີ່ງ່າຍທີ່ສຸດມີດັ່ງນີ້:
- Surge arrester: ໂດຍທົ່ວໄປແລ້ວແມ່ນການປ້ອງກັນແຮງດັນເກີນໃນລະບົບໄຟຟ້າ ເຊິ່ງມັກຈະເປັນລະບົບແຮງດັນປານກາງ/ສູງ.
- SPD: ການປ້ອງກັນໄຟກະຊາກແຮງດັນຕ່ຳສຳລັບຕູ້ຄວບຄຸມ, ອຸປະກອນໄຟຟ້າ, ລະບົບໂຊລາເຊວ (PV), ສາຍສົ່ງຂໍ້ມູນ ແລະ ວົງຈອນຄວບຄຸມ.
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge protector): ຄຳສັບທີ່ຜູ້ໃຊ້ທົ່ວໄປມັກໃຊ້ ເຊິ່ງມັກໝາຍເຖິງອຸປະກອນປ້ອງກັນໄຟຟ້າແຮງດັນຕ່ຳແບບສຽບ ຫຼື ແບບຕິດຕັ້ງໃນຕູ້ຄວບຄຸມ.
- ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Lightning arrester): ຄຳສັບທົ່ວໄປ ຫຼື ຄຳສັບເກົ່າທີ່ໃຊ້ເອີ້ນອຸປະກອນປ້ອງກັນແຮງດັນເກີນທີ່ເກີດຈາກຟ້າຜ່າ ເຊິ່ງມັກຈະມີຄວາມໝາຍຄາບກ່ຽວກັບອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester).
ການປຽບທຽບໂດຍຫຍໍ້: Surge Arrester ທຽບກັບ SPD ທຽບກັບ Surge Protector ທຽບກັບ Lightning Arrester
| ຄຳສັບ | ຄວາມໝາຍທີ່ດີທີ່ສຸດໃນການນຳໃຊ້ຕົວຈິງ | ລະບົບທົ່ວໄປ | ບໍລິບົດມາດຕະຖານທົ່ວໄປ | ວຽກງານຫຼັກ |
|---|---|---|---|---|
| ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) | ອຸປະກອນປ້ອງກັນແຮງດັນເກີນສຳລັບລະບົບໄຟຟ້າ | ສາຍສົ່ງໄຟຟ້າ, ໝໍ້ແປງໄຟຟ້າ, ສະຖານີໄຟຟ້າ, ອຸປະກອນສະຫຼັບໄຟຟ້າແຮງດັນປານກາງ (MV switchgear) | ມາດຕະຖານ IEC ຊຸດ 60099, ມາດຕະຖານ IEEE ຕະກູນ C62.11 | ໜີບແຮງດັນເກີນພະລັງງານສູງ ແລະ ປ່ຽນທິດທາງກະແສໄຟຟ້າກະຊາກລົງສູ່ດິນ |
| SPD | ອຸປະກອນປ້ອງກັນໄຟຟ້າກະຊາກສຳລັບລະບົບໄຟຟ້າແຮງດັນຕ່ຳ ຫຼື ລະບົບສັນຍານ | ຕູ້ແຈກຈ່າຍໄຟຟ້າແຮງດັນຕ່ຳ, ຕູ້ຄວບຄຸມ, ອຸປະກອນຕ່າງໆ, ຕູ້ລວມສາຍໄຟ PV, ລະບົບເກັບຮັກສາພະລັງງານແບັດເຕີຣີ (BESS), ສາຍສົ່ງຂໍ້ມູນ | ມາດຕະຖານ IEC ຊຸດ 61643, ມາດຕະຖານ UL 1449 | ຈຳກັດແຮງດັນເກີນຊົ່ວຄາວໃນລະດັບອຸປະກອນ ແລະ ລະດັບຕູ້ຄວບຄຸມ |
| ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ | ຄຳສັບທົ່ວໄປທາງການຄ້າ/ຜູ້ໃຊ້ສຳລັບອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) | ລາງປລັກໄຟ, ການປ້ອງກັນໄຟຟ້າທັງເຮືອນ, ການປ້ອງກັນອຸປະກອນ | ມັກຈະອ້າງອີງຕາມມາດຕະຖານ UL 1449 ໃນອາເມລິກາເໜືອສຳລັບອຸປະກອນ SPD ທີ່ໄດ້ຮັບການຮັບຮອງ | ປ້ອງກັນອຸປະກອນອີເລັກໂທຣນິກ ຫຼື ວົງຈອນໄຟຟ້າຈາກແຮງດັນໄຟຟ້າກະຊາກ |
| ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge suppressor) | ຄຳສັບທົ່ວໄປ/ຄຳສັບເກົ່າ, ມັກຈະໃຊ້ແທນກັນກັບ Surge protector ຫຼື SPD | ອຸປະກອນອີເລັກໂທຣນິກ, ລະບົບໄຟຟ້າ AC, ວົງຈອນສັນຍານ | ຂຶ້ນຢູ່ກັບຜະລິດຕະພັນ | ສະກັດກັ້ນ ຫຼື ຈຳກັດແຮງດັນໄຟຟ້າຊົ່ວຄາວ |
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າ | ຄຳສັບທົ່ວໄປ/ຄຳສັບເກົ່າທີ່ໃຊ້ເອີ້ນອຸປະກອນປ້ອງກັນທີ່ກ່ຽວຂ້ອງກັບແຮງດັນເກີນຈາກຟ້າຜ່າ | ສາຍສົ່ງໄຟຟ້າເທິງອາກາດ, ໝໍ້ແປງໄຟຟ້າ, ຈຸດເຊື່ອມຕໍ່ໄຟຟ້າເຂົ້າອາຄານ, ສະຖານີໄຟຟ້າ | ມັກຈະມີມາດຕະຖານທີ່ຄາບກ່ຽວກັບອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge Arrester) | ຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງແຮງດັນເກີນທີ່ເກີດຈາກຟ້າຜ່າ |
| ອຸປະກອນລະບາຍໄຟກະຊາກ | ຄຳສັບທີ່ໃຊ້ໃນພາກພື້ນ/ຄຳສັບທົ່ວໄປ, ມັກຈະມີຄວາມໝາຍຄ້າຍຄືກັບ Surge Arrester ຫຼື SPD | ການຕິດຕັ້ງໃນລະບົບສາທາລະນູປະໂພກ, ອຸດສາຫະກຳ ຫຼື ລະບົບໄຟຟ້າແຮງດັນຕ່ຳ (LV) ຂຶ້ນຢູ່ກັບແຕ່ລະພາກພື້ນ | ຂຶ້ນຢູ່ກັບພາກພື້ນ ແລະ ຜະລິດຕະພັນ | ປ່ຽນທິດທາງພະລັງງານຈາກໄຟກະຊາກອອກຫ່າງຈາກອຸປະກອນທີ່ຕ້ອງການປ້ອງກັນ |
ເປັນຫຍັງຄຳສັບເຫຼົ່ານີ້ຈຶ່ງສັບສົນ
ຄວາມສັບສົນເກີດມາຈາກສອງວົງການທີ່ແຕກຕ່າງກັນນຳໃຊ້ພາສາທີ່ຄ້າຍຄືກັນ.

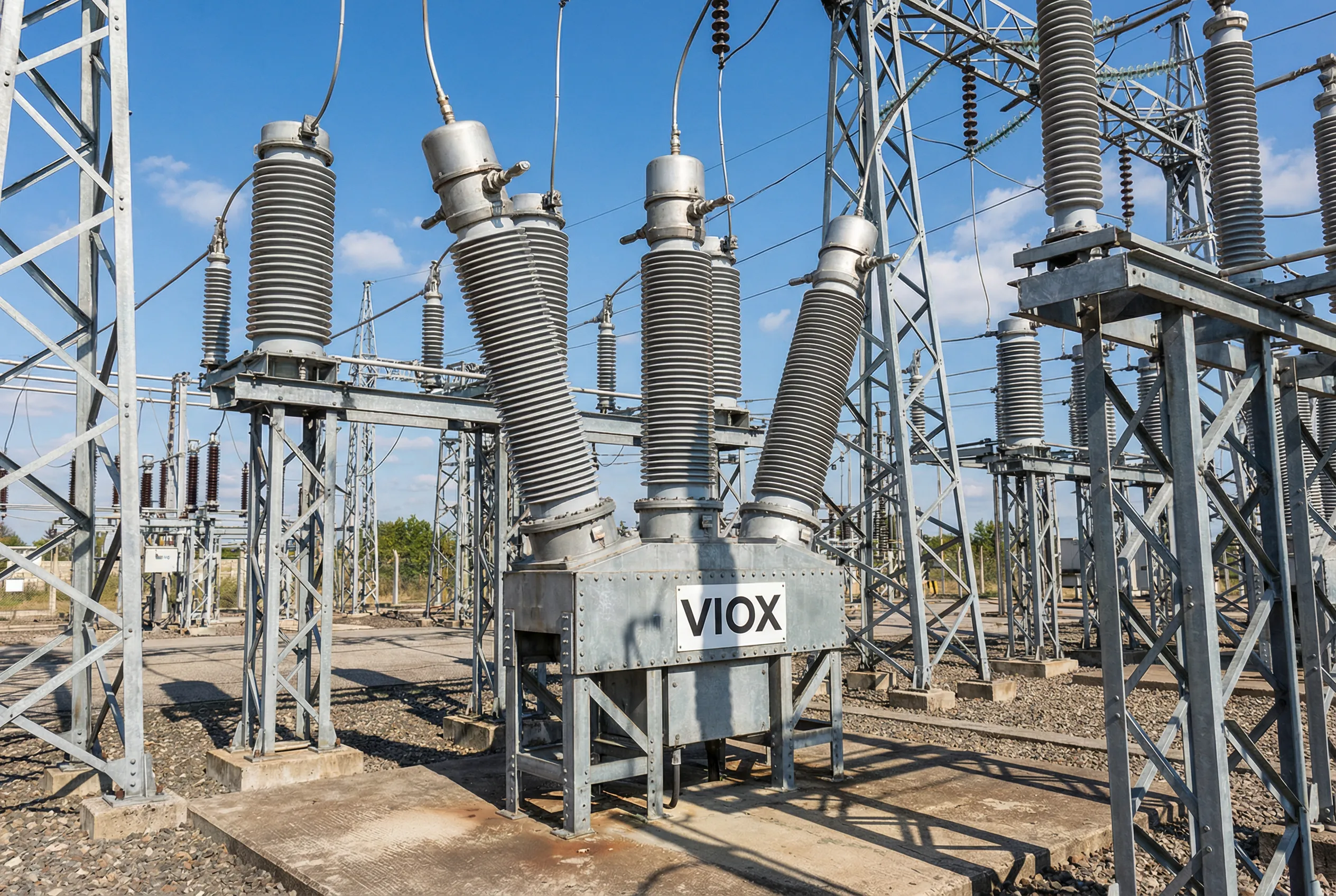

ໃນລະບົບສາທາລະນູປະໂພກ ແລະ ການຈ່າຍໄຟຟ້າ, “surge arrester” ມັກຈະໝາຍເຖິງອຸປະກອນທີ່ເຊື່ອມຕໍ່ລະຫວ່າງສາຍເຟສ (phase conductor) ກັບດິນ ເພື່ອປ້ອງກັນສນວນຈາກຟ້າຜ່າ ແລະ ໄຟກະຊາກຈາກການສະຫຼັບວົງຈອນ. ອຸປະກອນປ້ອງກັນໄຟກະຊາກໃນລະບົບໄຟຟ້າສະໄໝໃໝ່ມັກຈະເປັນອຸປະກອນປະເພດໂລຫະອອກໄຊ (metal-oxide), ໂດຍທົ່ວໄປແມ່ນຊິງອອກໄຊ (ZnO).
ໃນອາຄານ ແລະ ອຸປະກອນໄຟຟ້າແຮງດັນຕ່ຳ, “SPD” ເປັນຄຳສັບທີ່ເປັນມາດຕະຖານຫຼາຍກວ່າ. ອຸປະກອນເຫຼົ່ານີ້ຖືກຕິດຕັ້ງໃນຕູ້ແຈກຈ່າຍໄຟ, ຕູ້ຄວບຄຸມ, ກ່ອງລວມສາຍໄຟ PV, ລະບົບສາກໄຟລົດໄຟຟ້າ (EV), ຕູ້ຄວບຄຸມອຸດສາຫະກຳ ແລະ ສາຍສັນຍານ. ພວກມັນຖືກເລືອກໂດຍອີງຕາມຄ່າພິກັດຕ່າງໆ ເຊັ່ນ: Uc/MCOV, Up/VPR, ໃນ, Imax, Iimp, ປະເພດ/ຊັ້ນ, ຄ່າກະແສໄຟຟ້າລັດວົງຈອນ, ແລະ ການປ້ອງກັນສຳຮອງ.
ນັ້ນຄືເຫດຜົນທີ່ຜູ້ຊື້ທີ່ຊອກຫາ “ອຸປະກອນປ້ອງກັນໄຟກະຊາກ” (surge arrester) ອາດຈະຕ້ອງການໜຶ່ງໃນສາມຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ:
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກແຮງດັນປານກາງສຳລັບໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງ, ຫຼື ສະຖານີໄຟຟ້າ.
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) ແຮງດັນຕ່ຳສຳລັບຕູ້ແຈກຈ່າຍໄຟ ຫຼື ຕູ້ຄວບຄຸມ.
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກສຳລັບທີ່ຢູ່ອາໄສທັງຫຼັງ, ເຊິ່ງແທ້ຈິງແລ້ວແມ່ນ SPD ແຮງດັນຕ່ຳ.
ຖ້າການນຳໃຊ້ແມ່ນສຳລັບຕູ້ໄຟຟ້າແຮງດັນຕ່ຳ, ໃຫ້ເລີ່ມຕົ້ນດ້ວຍ ພາບລວມຂອງອຸປະກອນປ້ອງກັນໄຟກະຊາກຂອງ VIOX ແລະ ໜ້າຜະລິດຕະພັນ SPD.

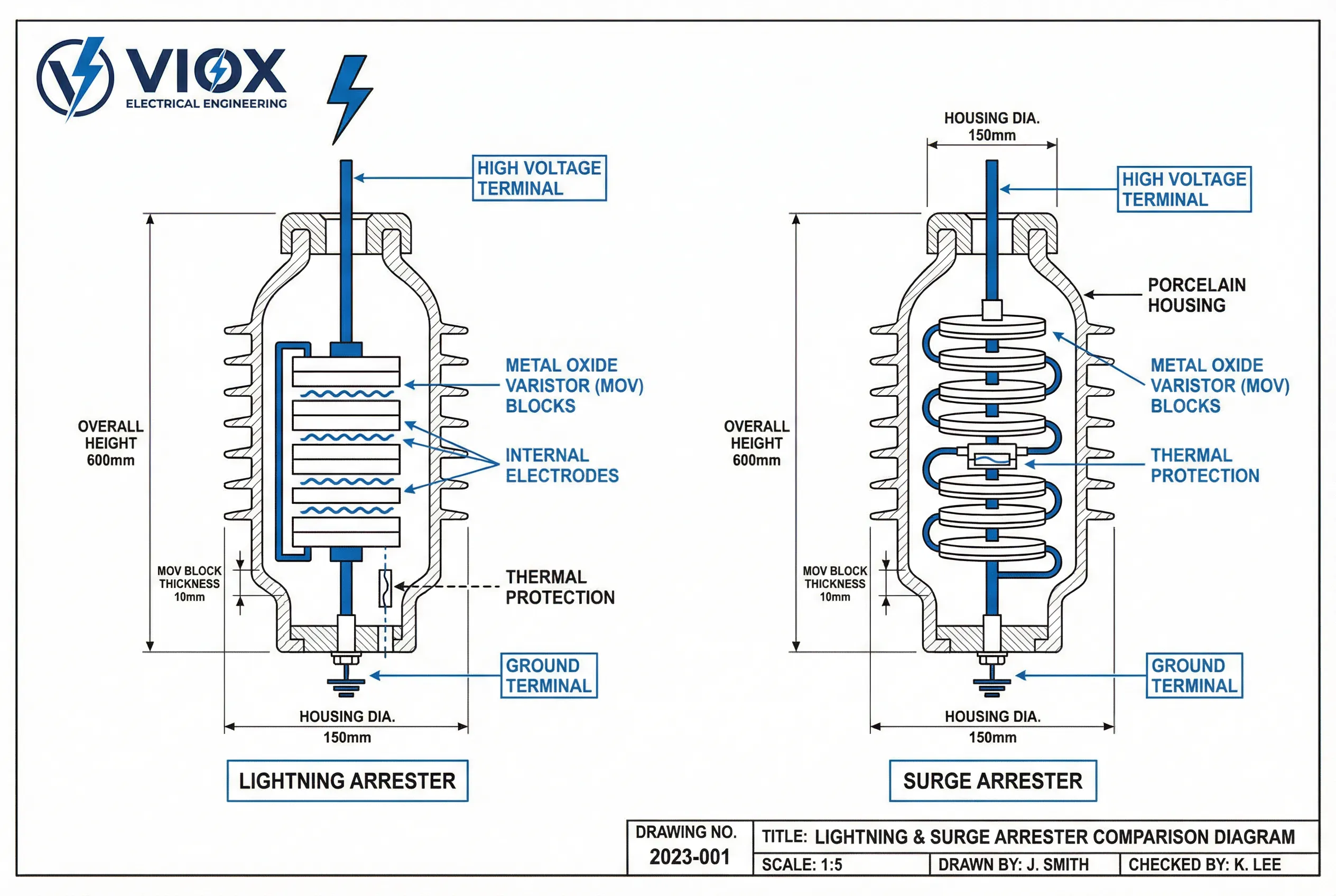

ຫຼັກການເຮັດວຽກຂອງອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge Arrester)
ອຸປະກອນປ້ອງກັນໄຟກະຊາກຈະມີຄວາມຕ້ານທານສູງໃນສະພາວະແຮງດັນໄຟຟ້າປົກກະຕິ. ເມື່ອມີແຮງດັນໄຟຟ້າເກີນຊົ່ວຄາວສູງກວ່າລະດັບການເຮັດວຽກຂອງມັນ, ອຸປະກອນຈະປ່ຽນສະພາວະເປັນຕົວນຳໄຟຟ້າ ແລະ ປ່ອຍກະແສໄຟຟ້າກະຊາກລົງສູ່ດິນ. ຫຼັງຈາກກະແສໄຟຟ້າກະຊາກຜ່ານໄປ, ມັນຈະກັບຄືນສູ່ສະພາວະທີ່ມີຄວາມຕ້ານທານສູງອີກຄັ້ງ.
ອຸປະກອນປ້ອງກັນໄຟກະຊາກສະໄໝໃໝ່ ແລະ ອຸປະກອນປ້ອງກັນໄຟຟ້າກະຊາກ (SPD) ສ່ວນຫຼາຍໃຊ້ ເທັກໂນໂລຊີເມທັລອອກໄຊວາຣິສເຕີ (MOV) ໂດຍສະເພາະແມ່ນຊິ້ງອອກໄຊ (ZnO). ZnO MOV ມີຄຸນລັກສະນະທາງໄຟຟ້າແບບບໍ່ເປັນເສັ້ນຊື່ທີ່ຊັດເຈນ ຄື: ມັນຈະນຳກະແສໄຟຟ້າໜ້ອຍຫຼາຍໃນສະພາວະແຮງດັນປົກກະຕິ, ແຕ່ຈະນຳກະແສໄຟຟ້າໄດ້ຢ່າງມະຫາສານໃນຊ່ວງທີ່ເກີດໄຟກະຊາກ.
ໃນອະດີດ, ອຸປະກອນປ້ອງກັນໄຟກະຊາກໃນລະບົບໄຟຟ້າຫຼາຍຊະນິດໃຊ້ ວາວບລັອກຊິລິຄອນຄາໄບ (SiC) ທີ່ເຮັດວຽກຮ່ວມກັບຊ່ອງວ່າງປະກາຍໄຟ (spark gaps) ແບບອະນຸກົມ. ອຸປະກອນປ້ອງກັນຟ້າຜ່າຊະນິດ SiC ແບບມີຊ່ອງວ່າງ (gapped SiC arresters) ເຫຼົ່ານີ້ຊ່ວຍຈຳກັດແຮງດັນເກີນ ແຕ່ຊ່ອງວ່າງໄຟຟ້າ, ການເສື່ອມສະພາບຕາມອາຍຸການໃຊ້ງານ ແລະ ຄຸນລັກສະນະການປ້ອງກັນຂອງມັນເຮັດໃຫ້ການປະສານງານດ້ານສນວນມີຄວາມຊັບຊ້ອນຫຼາຍຂຶ້ນ. ໃນປັດຈຸບັນ, ອຸປະກອນປ້ອງກັນຟ້າຜ່າແຮງດັນປານກາງ ແລະ ແຮງດັນສູງທີ່ທັນສະໄໝ ມັກຈະອີງໃສ່ເທັກໂນໂລຢີໂລຫະອອກໄຊແບບບໍ່ມີຊ່ອງວ່າງ (gapless metal-oxide), ໂດຍສະເພາະແມ່ນ ZnO ເນື່ອງຈາກ ZnO ໃຫ້ຄຸນລັກສະນະແຮງດັນ-ກະແສໄຟຟ້າທີ່ບໍ່ເປັນເສັ້ນຊື່ (nonlinear) ທີ່ແຂງແກ່ນກວ່າ ແລະ ສາມາດເຊື່ອມຕໍ່ກັບລະບົບໄດ້ໂດຍບໍ່ຕ້ອງມີຊ່ອງວ່າງອະນຸກົມໃນຫຼາຍການອອກແບບ. ການຕິດຕັ້ງແບບເກົ້ອາດຍັງມີອຸປະກອນປ້ອງກັນຟ້າຜ່າຊະນິດ SiC ແບບມີຊ່ອງວ່າງຢູ່, ດັ່ງນັ້ນໂຄງການປ່ຽນແທນຄວນກວດສອບປະເພດຂອງອຸປະກອນກ່ອນທີ່ຈະເລືອກອຸປະກອນທີ່ທັນສະໄໝມາທົດແທນ.
ເລື່ອງນີ້ມີຄວາມສຳຄັນເພາະວ່າການປ້ອງກັນໄຟກະຊາກບໍ່ແມ່ນການຮອງຮັບກະແສໄຟຟ້າປົກກະຕິ ແຕ່ເປັນການຈຳກັດແຮງດັນຊົ່ວຄາວທີ່ເກີດຂຶ້ນໄວຫຼາຍ ເຊິ່ງອາດຈະໃຊ້ເວລາພຽງແຕ່ໄມໂຄຣວິນາທີເທົ່ານັ້ນ.
ແຫຼ່ງທີ່ມາຂອງໄຟກະຊາກທົ່ວໄປປະກອບມີ:
- ກິດຈະກຳຟ້າຜ່າທີ່ຢູ່ໃກ້ຄຽງ
- ການສະຫຼັບໂຫຼດທີ່ມີລັກສະນະອິນດັກທີຟ (inductive loads)
- ການສະຫຼັບທະນາຄານຄາປາຊິເຕີ (capacitor bank switching)
- ການປະຕິບັດງານດ້ານການສະຫຼັບຂອງລະບົບໄຟຟ້າ
- ການປ່ອຍກະແສໄຟຟ້າເຂົ້າໝໍ້ແປງ (transformer energization)
- ຄວາມຜິດພາດ ແລະ ການດຳເນີນການແກ້ໄຂ
- ສາຍໄຟຍາວທີ່ສ່ຽງຕໍ່ການເກີດກະແສໄຟຟ້າຊົ່ວຄາວ (induced transients)
ສຳລັບລາຍລະອຽດຂອງ MOV, ກະລຸນາເບິ່ງຄູ່ມືຂອງ VIOX ZnO MOVs ທີ່ຢູ່ພາຍໃນອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD).
ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Surge Arrester) ທຽບກັບ ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD)
ຄວາມແຕກຕ່າງສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນລະດັບລະບົບ, ບໍລິບົດຂອງມາດຕະຖານ, ຈຸດຕິດຕັ້ງ ແລະ ພາສາທີ່ໃຊ້ໃນການກຳນົດຄ່າ.
| ຈຸດປຽບທຽບ | ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) | ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) |
|---|---|---|
| ລະດັບແຮງດັນໄຟຟ້າທົ່ວໄປ | ລະບົບໄຟຟ້າແຮງປານກາງ ແລະ ແຮງສູງ | ລະບົບໄຟຟ້າກະແສສະຫຼັບ/ກະແສກົງແຮງດັນຕ່ຳ, ສາຍສັນຍານ ແລະ ສາຍຄວບຄຸມ |
| ການຕິດຕັ້ງທົ່ວໄປ | ສາຍສົ່ງໄຟຟ້າ, ລູກຖ້ວຍໝໍ້ແປງ, ຕູ້ສະວິດເກຍ, ສະຖານີໄຟຟ້າ, ຈຸດຕໍ່ສາຍໄຟ | ຕູ້ແຈກຈ່າຍໄຟ, ຕູ້ຄວບຄຸມ, ຈຸດຮັບໄຟຂອງອຸປະກອນ, ຕູ້ລວມສາຍໄຟໂຊລ້າເຊວ (PV Combiner Box), ຕູ້ເກັບຂໍ້ມູນ/ຄວບຄຸມ |
| ມາດຕະຖານທົ່ວໄປ | ມາດຕະຖານ IEC ຊຸດ 60099, ມາດຕະຖານ IEEE ຕະກູນ C62.11 | ມາດຕະຖານ IEC ຊຸດ 61643, ມາດຕະຖານ UL 1449 |
| ເຕັກໂນໂລຊີທົ່ວໄປ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າຊະນິດໂລຫະອອກໄຊ (Metal-oxide arrester), ມັກໃຊ້ແຜ່ນ ZnO | MOV, GDT, TVS, ຊ່ອງວ່າງປະກາຍໄຟ (Spark gap), ການອອກແບບແບບປະສົມ (Hybrid designs) |
| ຂໍ້ມູນການເລືອກຫຼັກ | ແຮງດັນໄຟຟ້າທີ່ກຳນົດ, ແຮງດັນໄຟຟ້າໃນການເຮັດວຽກຕໍ່ເນື່ອງ, ແຮງດັນໄຟຟ້າທີ່ເຫຼືອ, ຄວາມສາມາດໃນການຮັບພະລັງງານ, ຊັ້ນຂອງອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Arrester class) | Uc/MCOV, Up/VPR, In, Imax, Iimp, ປະເພດ/ຊັ້ນ (Type/Class), SCCR, ຟິວສຳຮອງ/ເບຣກເກີ |
| ເປົ້າໝາຍຫຼັກ | ປ້ອງກັນສນວນຂອງລະບົບໄຟຟ້າ ແລະ ອຸປະກອນຕ່າງໆ | ປ້ອງກັນອຸປະກອນ ແລະ ວົງຈອນໄຟຟ້າແຮງດັນຕ່ຳທີ່ຢູ່ປາຍທາງ |
ໃນທາງປະຕິບັດ, ບໍ່ຄວນລະບຸວ່າເປັນ “Surge Arrester” ສຳລັບຕູ້ໄຟຟ້າແຮງດັນຕ່ຳ ເວັ້ນເສຍແຕ່ວ່າຜູ້ຜະລິດຈະໃຊ້ຄຳສັບນັ້ນສຳລັບ SPD. ສຳລັບໂຄງການມາດຕະຖານ IEC ແລະ UL ທີ່ເປັນລະບົບແຮງດັນຕ່ຳ, ຄຳສັບທາງວິສະວະກຳທີ່ຖືກຕ້ອງໂດຍທົ່ວໄປແມ່ນ SPD.
Surge Arrester ທຽບກັບ Surge Protector
“Surge protector” ເປັນຄຳສັບທົ່ວໄປທີ່ເຂົ້າໃຈງ່າຍ ເຊິ່ງສາມາດໝາຍເຖິງ:
- ລາງປລັກໄຟທີ່ມີລະບົບປ້ອງກັນໄຟກະຊາກ
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກສຳລັບທັງເຮືອນທີ່ຕິດຕັ້ງຢູ່ຕູ້ຄວບຄຸມໄຟຟ້າຫຼັກ
- ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) ແບບຕິດຕັ້ງໃນຕູ້ໄຟຟ້າ
- ໂມດູນປ້ອງກັນສຳລັບອຸປະກອນອີເລັກໂທຣນິກຂະໜາດນ້ອຍ
ໃນທາງກົງກັນຂ້າມ, ຄຳວ່າ "Surge arrester" ມັກຈະໝາຍເຖິງອຸປະກອນໃນລະບົບຈຳໜ່າຍໄຟຟ້າ ຫຼື ລະບົບສາທາລະນູປະໂພກ.
| ຜິດ | ຄຳສັບທີ່ເໝາະສົມກວ່າ |
|---|---|
| ປ້ອງກັນແລັບທັອບ, ໂທລະພາບ ຫຼື ອຸປະກອນອີເລັກໂທຣນິກຈາກໄຟກະຊາກຜ່ານປລັກໄຟ | ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ |
| ປ້ອງກັນຕູ້ໄຟຟ້າພາຍໃນທີ່ຢູ່ອາໄສ | ອຸປະກອນປ້ອງກັນໄຟກະຊາກທັງເຮືອນ ຫຼື SPD ປະເພດ 1/ປະເພດ 2 |
| ປ້ອງກັນຕູ້ໄຟຟ້າອຸດສາຫະກຳແຮງດັນຕ່ຳ | SPD |
| ປ້ອງກັນໝໍ້ແປງໄຟຟ້າ ຫຼື ສາຍສົ່ງໄຟຟ້າແຮງສູງທາງອາກາດ | ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) |
| ປ້ອງກັນທາງເຂົ້າໄຟຟ້າກະແສກົງ (DC) ຂອງຕູ້ລວມສາຍໄຟໂຊລາເຊວ (PV Combiner Box) | DC SPD ຫຼື PV SPD |
ນີ້ຄືເຫດຜົນທີ່ຄຳຄົ້ນຫາເຊັ່ນ “ຄວາມແຕກຕ່າງລະຫວ່າງ Surge Arrester ແລະ Surge Protector” ມັກຈະມີການປົນກັນລະຫວ່າງພາສາຜູ້ບໍລິໂພກກັບພາສາທາງວິສະວະກຳ. Surge Protector ໂດຍທົ່ວໄປແລ້ວແມ່ນການປ້ອງກັນອຸປະກອນໄຟຟ້າແຮງດັນຕ່ຳ ສ່ວນ Surge Arrester ໂດຍທົ່ວໄປແລ້ວແມ່ນການປ້ອງກັນສນວນຂອງລະບົບໄຟຟ້າ.
Surge Arrester ທຽບກັບ Surge Suppressor
“Surge suppressor” ເປັນອີກຄຳສັບໜຶ່ງທີ່ມີຄວາມໝາຍກວ້າງ. ໃນທາງເອເລັກໂຕຣນິກ, ມັນອາດໝາຍເຖິງອຸປະກອນ ຫຼື ສ່ວນປະກອບທີ່ເຮັດໜ້າທີ່ຫຼຸດຜ່ອນແຮງດັນໄຟຟ້າຊົ່ວຄາວ. ໃນລະບົບຈ່າຍໄຟຟ້າ, ມັນມັກຈະມີຄວາມໝາຍຄາບກ່ຽວກັບ surge protector ຫຼື SPD.
ໃຊ້ກົດນີ້:
- ສຳລັບຕູ້ໄຟຟ້າ ແລະ ເອກະສານມາດຕະຖານ/ສະເປັກ, ໃຫ້ໃຊ້ SPD.
- ສຳລັບລະບົບຈ່າຍໄຟຟ້າຂອງການໄຟຟ້າ ແລະ ໝໍ້ແປງໄຟຟ້າ, ໃຫ້ໃຊ້ surge arrester.
- ສຳລັບເຄື່ອງໃຊ້ໄຟຟ້າໃນຄົວເຮືອນ, ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ ຫຼື surge suppressor ອາດຈະສາມາດໃຊ້ໄດ້, ແຕ່ໃຫ້ກວດສອບຄ່າພິກັດຂອງຜະລິດຕະພັນຢ່າງລະອຽດ.
Surge Arrester ທຽບກັບ Lightning Arrester
ໃນການສົນທະນາຕົວຈິງຫຼາຍຢ່າງ, surge arrester ແລະ lightning arrester ມີຄວາມຄາບກ່ຽວກັນ. ໂດຍທົ່ວໄປແລ້ວ Lightning arrester ແມ່ນອຸປະກອນປ້ອງກັນໄຟຟ້າເກີນ (Surge arrester) ທີ່ອອກແບບມາເພື່ອຮັບມືກັບແຮງດັນໄຟຟ້າເກີນທີ່ກ່ຽວຂ້ອງກັບຟ້າຜ່າ. ແນວໃດກໍ່ຕາມ, ຄຳວ່າ “Surge arrester” ເປັນຄຳສັບທີ່ກວ້າງກວ່າ ແລະ ມີປະໂຫຍດທາງເຕັກນິກຫຼາຍກວ່າ ເນື່ອງຈາກແຮງດັນໄຟຟ້າເກີນສາມາດເກີດຈາກຟ້າຜ່າ, ການສະຫຼັບວົງຈອນ (switching), ຄວາມຜິດປົກກະຕິຂອງລະບົບ (faults), ຫຼື ປະກົດການຊົ່ວຄາວໃນລະບົບໄຟຟ້າ (system transients).
| ຄຳສັບ | ຄວາມໝາຍໃນທາງປະຕິບັດ |
|---|---|
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າ | ຄຳສັບທົ່ວໄປທີ່ເນັ້ນໃສ່ແຮງດັນໄຟຟ້າເກີນທີ່ເກີດຈາກຟ້າຜ່າ |
| ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) | ຄຳສັບທີ່ກວ້າງກວ່າ ເຊິ່ງກວມເອົາທັງຟ້າຜ່າ ແລະ ແຮງດັນໄຟຟ້າເກີນຊົ່ວຄາວອື່ນໆ |
| SPD | ຄຳສັບທີ່ໃຊ້ໃນການປ້ອງກັນແຮງດັນໄຟຟ້າຕ່ຳໃນຕູ້ຄວບຄຸມ ແລະ ອຸປະກອນໄຟຟ້າສະໄໝໃໝ່ |
ຢ່າສັບສົນລະຫວ່າງ Lightning arrester ກັບ Lightning rod ຫຼື Air terminal. ລະບົບປ້ອງກັນຟ້າຜ່າ (Lightning protection system) ມີໜ້າທີ່ຮັບ ແລະ ລະບາຍກະແສໄຟຟ້າຈາກການຖືກຟ້າຜ່າໂດຍກົງ. ສ່ວນ Surge arrester ຫຼື SPD ມີໜ້າທີ່ຈຳກັດແຮງດັນໄຟຟ້າເກີນຊົ່ວຄາວໃນສາຍຕົວນຳໄຟຟ້າ. ຍຸດທະສາດການປ້ອງກັນຟ້າຜ່າ ແລະ ແຮງດັນໄຟຟ້າເກີນທີ່ສົມບູນອາດຈະຕ້ອງໃຊ້ທັງສອງຢ່າງຮ່ວມກັນ.
Surge Arrester ຫຼື Surge Arrestor: ການສະກົດແບບໃດຖືກຕ້ອງ?
ການສະກົດຄຳທາງເຕັກນິກທີ່ນິຍົມໃຊ້ແມ່ນ surge arrester. ການສະກົດຄຳ ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrestor) ແມ່ນພົບເຫັນທົ່ວໄປໃນການຄົ້ນຫາ ແລະ ການຂຽນແບບບໍ່ເປັນທາງການ, ແຕ່ມາດຕະຖານໄຟຟ້າ, ເອກະສານຂໍ້ມູນດ້ານເຕັກນິກ (datasheets), ແລະ ເອກະສານຂອງຜູ້ຜະລິດສ່ວນໃຫຍ່ແມ່ນໃຊ້ arrester.
ເພື່ອຈຸດປະສົງດ້ານ SEO ແລະ ຄວາມຊັດເຈນສຳລັບຜູ້ໃຊ້, ຄວນລະບຸທັງສອງຮູບແບບການສະກົດຄຳ:
- surge arrester: ການສະກົດຄຳທາງເຕັກນິກທີ່ນິຍົມໃຊ້
- surge arrestor: ການສະກົດຄຳທາງເລືອກທີ່ພົບເຫັນທົ່ວໄປໃນການຄົ້ນຫາ
- surge arresters / surge arrestors: ຮູບແບບພະຫຸພົດທີ່ໃຊ້ໃນການຄົ້ນຫາ
ຖ້າທ່ານກຳລັງຂຽນຂໍ້ກຳນົດທາງເຕັກນິກ, ໃຫ້ໃຊ້ surge arrester.
ປະເພດຂອງອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge Arresters)
“ປະເພດ” ຂອງອຸປະກອນປ້ອງກັນໄຟກະຊາກສາມາດຈັດແບ່ງໄດ້ຫຼາຍວິທີ: ຕາມລະດັບແຮງດັນ, ຊັ້ນການເຮັດວຽກ, ຕຳແໜ່ງການຕິດຕັ້ງ ຫຼື ເຕັກໂນໂລຊີ. ສຳລັບຜູ້ໃຊ້ງານທົ່ວໄປ, ການຈັດແບ່ງທີ່ນຳໃຊ້ໄດ້ຈິງທີ່ສຸດແມ່ນອີງຕາມການນຳໃຊ້.
| ປະເພດ | ການນຳໃຊ້ທົ່ວໄປ | ສິ່ງທີ່ມັນປ້ອງກັນ | ບັນທຶກ |
|---|---|---|---|
| ອຸປະກອນປ້ອງກັນໄຟກະຊາກລະດັບຈຳໜ່າຍ (Distribution class arrester) | ສາຍສົ່ງໄຟຟ້າ ແລະ ໝໍ້ແປງໄຟຟ້າ | ໝໍ້ແປງໄຟຟ້າລະບົບຈຳໜ່າຍ, ສາຍປ້ອນໄຟຟ້າ, ເຄືອຂ່າຍສາຍສົ່ງທາງອາກາດ | ການປ້ອງກັນລະບົບຈຳໜ່າຍໄຟຟ້າທົ່ວໄປ |
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າລະດັບກາງ (Intermediate class arrester) | ການນຳໃຊ້ລະຫວ່າງລະບົບຈຳໜ່າຍໄຟຟ້າ ແລະ ສະຖານີໄຟຟ້າ | ໝໍ້ແປງໄຟຟ້າ, ສະຖານີໄຟຟ້າ, ແລະ ອຸປະກອນສະຫຼັບໄຟຟ້າ (Switchgear) | ນຳໃຊ້ໃນກໍລະນີທີ່ລະດັບການປ້ອງກັນສູງກວ່າລະບົບຈຳໜ່າຍໄຟຟ້າພື້ນຖານ |
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າລະດັບສະຖານີໄຟຟ້າ (Station class arrester) | ສະຖານີໄຟຟ້າ ແລະ ອຸປະກອນຫຼັກຕ່າງໆ | ໝໍ້ແປງໄຟຟ້າກຳລັງ, ບັດສະບາ (Bus) ໃນສະຖານີໄຟຟ້າ, ແລະ ອຸປະກອນສະຫຼັບໄຟຟ້າ | ປະເພດອຸປະກອນປ້ອງກັນຟ້າຜ່າທີ່ມີປະສິດທິພາບສູງ |
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າສາຍສົ່ງ (Line arrester) | ສາຍສົ່ງໄຟຟ້າ ຫຼື ສາຍຈຳໜ່າຍໄຟຟ້າທາງອາກາດ | ສະນວນໄຟຟ້າສາຍສົ່ງ ແລະ ອຸປະກອນໄຟຟ້າ | ມັກໃຊ້ໃນເສັ້ນທາງທີ່ມີຄວາມສ່ຽງຕໍ່ການເກີດຟ້າຜ່າ |
| ອຸປະກອນປ້ອງກັນຟ້າຜ່າສຳລັບເສົາໄຟຟ້າທີ່ມີການປ່ຽນລະດັບສາຍ (Riser pole) ຫຼື ສາຍເຄເບີ້ນ | ຈຸດເຊື່ອມຕໍ່ລະຫວ່າງສາຍສົ່ງທາງອາກາດກັບສາຍເຄເບີ້ນໃຕ້ດິນ | ຫົວຕໍ່ສາຍເຄເບີ້ນ ແລະ ອຸປະກອນທີ່ເຊື່ອມຕໍ່ | ຊ່ວຍຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຈາກແຮງດັນເກີນ (Surge stress) ທີ່ຈຸດທາງເຂົ້າຂອງສາຍເຄເບີ້ນ |
| ອຸປະກອນປ້ອງກັນໄຟຟ້າກະຊາກແຮງດັນຕ່ຳ (Low-voltage SPD) | ຕູ້ໄຟຟ້າແຮງດັນຕ່ຳ ແລະ ອຸປະກອນທີ່ກ່ຽວຂ້ອງ | ຕູ້ຄວບຄຸມ, ຕູ້ແຈກຈ່າຍໄຟຟ້າ, ແລະ ຈຸດຮັບໄຟຂອງອຸປະກອນ | ໂດຍທົ່ວໄປແລ້ວບໍ່ໄດ້ຖືກເອີ້ນວ່າເປັນອຸປະກອນປ້ອງກັນໄຟຟ້າກະຊາກ (Arrester) ແບບດັ້ງເດີມໃນມາດຕະຖານ IEC/UL ສຳລັບແຮງດັນຕ່ຳ |
| ອຸປະກອນປ້ອງກັນໄຟກະຊວງ (SPD) ສໍາລັບສັນຍານ | ສາຍສົ່ງຂໍ້ມູນ, ສາຍໂທລະຄົມ, ສາຍຄວບຄຸມ, ແລະ ສາຍເຊັນເຊີ | ອຸປະກອນອີເລັກໂທຣນິກສຳລັບການສື່ສານ ແລະ ການຄວບຄຸມ | ເລືອກໂດຍອີງຕາມປະເພດສັນຍານ, ແບນວິດ (Bandwidth), ແຮງດັນ, ແລະ ວິທີການຕໍ່ສາຍດິນ |
ພາກສ່ວນນີ້ແມ່ນບ່ອນທີ່ບົດຄວາມທົ່ວໄປຫຼາຍສະບັບເຮັດໃຫ້ເກີດຄວາມເຂົ້າໃຈຜິດ. ອຸປະກອນປ້ອງກັນໄຟກະຊາກແຮງດັນຕ່ຳ (SPD) ແລະ ອຸປະກອນປ້ອງກັນຟ້າຜ່າສຳລັບສະຖານີໄຟຟ້າແຮງດັນປານກາງ ລ້ວນແຕ່ຈຳກັດໄຟກະຊາກ, ແຕ່ພວກມັນບໍ່ໄດ້ຖືກເລືອກມາຈາກກຸ່ມຂໍ້ມູນສະເພາະ (Datasheet) ດຽວກັນ.
Surge Capacitor ທຽບກັບ Surge Arrester
Surge capacitor ແລະ surge arrester ແກ້ໄຂບັນຫາທີ່ກ່ຽວຂ້ອງກັນແຕ່ແຕກຕ່າງກັນ.
| ອຸປະກອນ | ໜ້າທີ່ຫຼັກ | ການນໍາໃຊ້ປົກກະຕິ | ຂໍ້ຈຳກັດທີ່ສຳຄັນ |
|---|---|---|---|
| ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) | ຈຳກັດແຮງດັນເກີນ ແລະ ປ່ຽນທິດທາງກະແສໄຟຟ້າກະຊາກ | ໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງ, ສະຖານີໄຟຟ້າ, ຕູ້ໄຟຟ້າແຮງດັນຕ່ຳ (LV panels) ເມື່ອໃຊ້ຄຳສັບ SPD | ໂດຍປົກກະຕິແລ້ວບໍ່ໄດ້ດູດຊັບແຮງດັນເກີນທີ່ມີໄລຍະເວລາດົນ ຫຼື ກະແສໄຟຟ້າເກີນຢ່າງຕໍ່ເນື່ອງ |
| Surge capacitor | ຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງແຮງດັນໄຟຟ້າທີ່ເພີ່ມຂຶ້ນຢ່າງກະທັນຫັນ ໂດຍການເຮັດໃຫ້ອັດຕາການເພີ່ມຂຶ້ນຂອງແຮງດັນຊ້າລົງ | ເຄື່ອງຈັກໝູນວຽນ, ໝໍ້ແປງໄຟຟ້າ, ແລະການນຳໃຊ້ບາງປະເພດທີ່ກ່ຽວຂ້ອງກັບການກະຊາກຂອງແຮງດັນໃນຂະນະສະຫຼັບວົງຈອນ | ບໍ່ສາມາດໃຊ້ແທນອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Arrester) ສຳລັບການຈຳກັດແຮງດັນເກີນສູງສຸດໄດ້ |
ໃນບາງລະບົບ, Surge capacitor ແລະ Arrester ຈະຖືກນຳໃຊ້ຮ່ວມກັນ. Arrester ຈະຈຳກັດແຮງດັນເກີນສູງສຸດ, ໃນຂະນະທີ່ Capacitor ຈະຊ່ວຍຫຼຸດຄວາມຊັນຂອງຮູບຄື້ນແຮງດັນ. ສິ່ງນີ້ມີຄວາມສຳຄັນໂດຍສະເພາະໃນກໍລະນີທີ່ຄວາມເຄັ່ງຕຶງຂອງສນວນໄຟຟ້າ ແລະ ການເກີດແຮງດັນຊົ່ວຄາວແບບໄວ (Fast-front transients) ມີຄວາມສຳຄັນ.
Surge diverter ທຽບກັບ Surge arrester
“ຄຳວ່າ ”Surge diverter” ມັກຖືກໃຊ້ໃນບາງພາກພື້ນ ເພື່ອເອີ້ນອຸປະກອນທີ່ເຮັດໜ້າທີ່ປ່ຽນທິດທາງກະແສໄຟຟ້າເກີນອອກຈາກອຸປະກອນທີ່ຕ້ອງການປ້ອງກັນ. ໃນບໍລິບົດຂອງລະບົບແຮງດັນຕ່ຳ, ມັນອາດໝາຍເຖິງ SPD. ໃນບໍລິບົດຂອງລະບົບສາທາລະນູປະໂພກ, ມັນອາດມີຄວາມໝາຍຄາບກ່ຽວກັບ Surge arrester.
ການຕີຄວາມໝາຍທີ່ປອດໄພຄື:
- ກວດສອບລະດັບແຮງດັນໄຟຟ້າ
- ກວດສອບມາດຕະຖານຂອງຜະລິດຕະພັນ
- ກວດສອບວ່າອຸປະກອນດັ່ງກ່າວໃຊ້ສຳລັບຕູ້ຄວບຄຸມໄຟຟ້າແຮງດັນຕ່ຳ (LV panels), ສາຍສັນຍານ, ໝໍ້ແປງໄຟຟ້າ ຫຼື ລະບົບສາຍສົ່ງໄຟຟ້າເທິງອາກາດ
- ປຽບທຽບຄ່າພິກັດ (Ratings) ແທນທີ່ຈະອີງໃສ່ພຽງແຕ່ຊື່ຂອງຜະລິດຕະພັນ
ອຸປະກອນປ້ອງກັນໄຟກະຊາກສຳລັບທີ່ຢູ່ອາໄສ (Residential Surge Arrester): ຄົນສ່ວນໃຫຍ່ໝາຍເຖິງຫຍັງ?
ເມື່ອເຈົ້າຂອງເຮືອນຄົ້ນຫາຄຳວ່າ “residential surge arrester,” ໂດຍທົ່ວໄປແລ້ວພວກເຂົາໝາຍເຖິງ ອຸປະກອນປ້ອງກັນໄຟກະຊາກສຳລັບທັງເຮືອນ (whole-house surge protector) ຫຼື ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) ປະເພດ 1 / ປະເພດ 2 ຕິດຕັ້ງຢູ່ອຸປະກອນບໍລິການ ຫຼື ແຜງກະຈາຍໄຟ. ໂດຍປົກກະຕິແລ້ວ ມັນບໍ່ແມ່ນຜະລິດຕະພັນດຽວກັນກັບອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Arrester) ທີ່ໃຊ້ໃນລະບົບຈຳໜ່າຍໄຟຟ້າທີ່ຕິດຕັ້ງຢູ່ສາຍສົ່ງເທິງດິນ ຫຼື ໝໍ້ແປງໄຟຟ້າ.
ສຳລັບການຕິດຕັ້ງໄຟຟ້າແຮງດັນຕ່ຳໃນທີ່ຢູ່ອາໄສ ແລະ ອາຄານການຄ້າ, ໃຫ້ເນັ້ນໃສ່:
- SPD ປະເພດ 1, ປະເພດ 2, ຫຼື ປະເພດ 3
- ແຮງດັນຂອງລະບົບ
- ກະແສໄຟຟ້າປ່ອຍອອກຕາມຄ່າທີ່ກຳນົດ (Nominal discharge current)
- ກະແສໄຟຟ້າໄຫຼຜ່ານສູງສຸດ
- ລະດັບການປ້ອງກັນແຮງດັນໄຟຟ້າ (Voltage Protection Level) ຫຼື ຄ່າການປ້ອງກັນແຮງດັນໄຟຟ້າ (Voltage Protection Rating)
- ຄ່າກະແສໄຟຟ້າລັດວົງຈອນ (Short-circuit current rating)
- ຂໍ້ກຳນົດກ່ຽວກັບເບຣກເກີສຳຮອງ ຫຼື ຟິວ
- ການຕໍ່ສາຍດິນ ແລະ ຄວາມຍາວຂອງສາຍນຳ
ສຳລັບການເລືອກ SPD ແຮງດັນຕ່ຳໃນລາຍລະອຽດເພີ່ມເຕີມ, ໃຫ້ເບິ່ງຄູ່ມືຂອງ VIOX ກ່ຽວກັບ ປະເພດ 1 ທຽບກັບ ປະເພດ 2 ທຽບກັບ ປະເພດ 3 ຂອງອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD), ຄ່າພິກັດ Imax ທຽບກັບ In ຂອງ SPD, ແລະ ຄວາມໝາຍຂອງ Uc ແລະ Up ໃນ SPD.
ເວລາໃດທີ່ຄວນໃຊ້ SPD ແທນອຸປະກອນປ້ອງກັນໄຟຟ້າເກີນ (Surge Arrester)
ໃຊ້ SPD ເມື່ອການນຳໃຊ້ແມ່ນເພື່ອປ້ອງກັນອຸປະກອນແຮງດັນໄຟຟ້າຕ່ຳ.
| ຄໍາຮ້ອງສະຫມັກ | ຄຳສັບທີ່ເໝາະສົມກວ່າສຳລັບອຸປະກອນ |
|---|---|
| ຕູ້ຄວບຄຸມໄຟຟ້າແຮງດັນຕ່ຳຫຼັກ (Main Distribution Board) | SPD ປະເພດ 1 ຫຼື ປະເພດ 2 |
| ຕູ້ຄວບຄຸມໄຟຟ້າອຸດສາຫະກຳ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (SPD) ປະເພດ 2, ບາງຄັ້ງໃຊ້ຮ່ວມກັບ SPD ປະເພດ 1 ທີ່ຢູ່ດ້ານເທິງ |
| ກ່ອງລວມສາຍ PV | DC SPD ຫຼື PV SPD |
| ລະບົບເກັບຮັກສາພະລັງງານດ້ວຍແບັດເຕີຣີ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (SPD) ສຳລັບລະບົບໄຟຟ້າກະແສກົງ (DC), ກະແສສະຫຼັບ (AC) ແລະ ສັນຍານ ທີ່ເຮັດວຽກຮ່ວມກັນ |
| ສາຍອີເທີເນັດ (Ethernet), RS485, ສາຍສັນຍານ ຫຼື ສາຍຄວບຄຸມ | ອຸປະກອນປ້ອງກັນໄຟກະຊວງ (SPD) ສໍາລັບສັນຍານ |
| ການປ້ອງກັນຕູ້ໄຟຟ້າໃນທີ່ຢູ່ອາໄສ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (SPD) ສຳລັບທັງເຮືອນ |
| ໝໍ້ແປງໄຟຟ້າເທິງສາຍສົ່ງແຮງດັນປານກາງ (MV) | ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) |
| ລົດໄຟຟ້າສະຖານີຍ່ອຍ ຫຼື ໝໍ້ແປງໄຟຟ້າ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າລະດັບສະຖານີ (Station class surge arrester) |
ສຳລັບລະບົບໄຟຟ້າກະແສກົງ (DC) ແລະ ລະບົບພະລັງງານທົດແທນ, ກະລຸນາເບິ່ງ VIOX’s ຄູ່ມືອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) ສຳລັບໄຟ DC ແລະ ຄູ່ມືການປ້ອງກັນຟ້າຜ່າສຳລັບລະບົບກັກເກັບພະລັງງານແບັດເຕີຣີ (BESS).

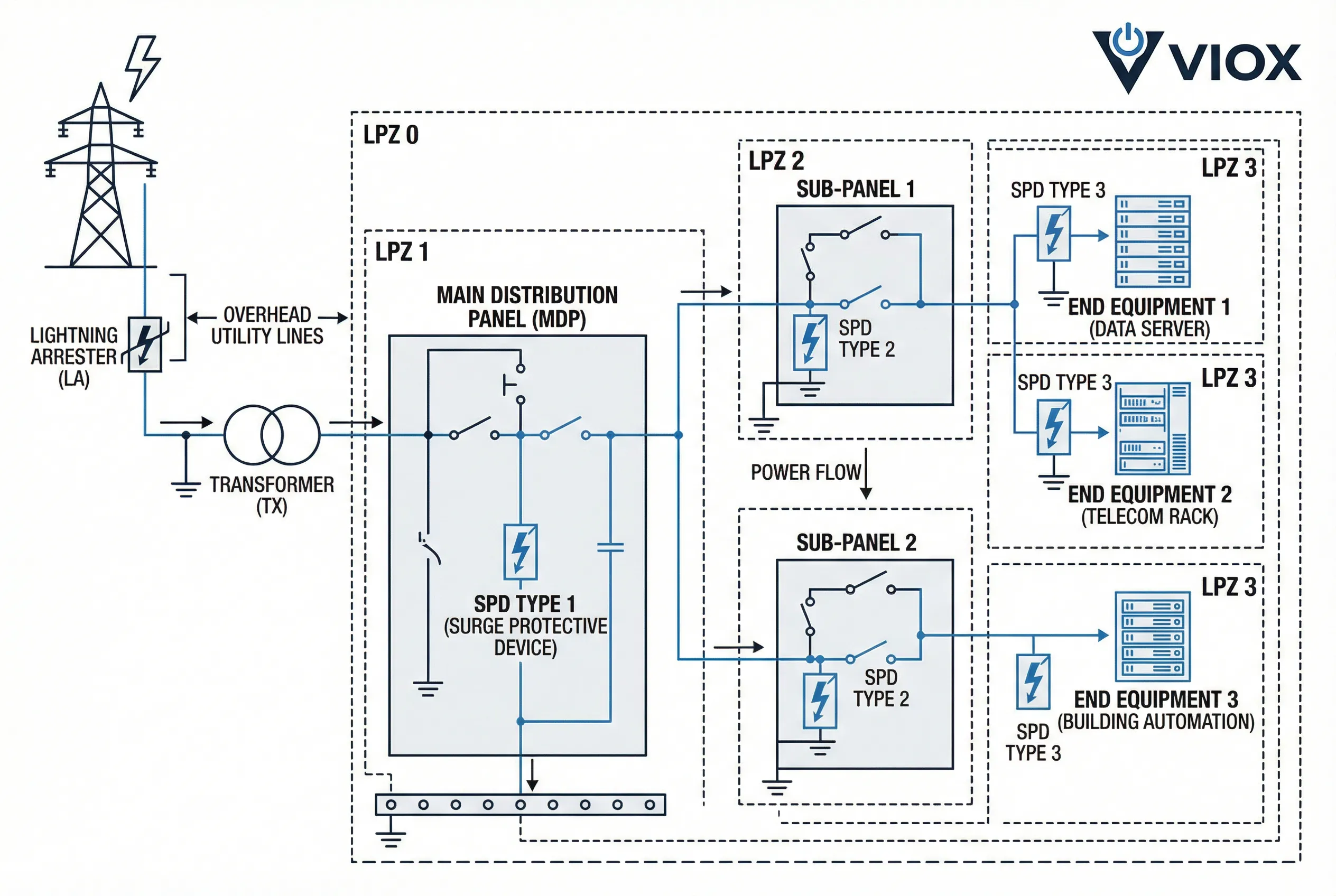

ການປ້ອງກັນແບບປະສານງານ: ອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Surge Arrester) + ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (SPD) ປະເພດ 1/2/3
ການປ້ອງກັນໄຟກະຊາກທີ່ມີຄຸນນະພາບສູງຈະຕ້ອງມີການແບ່ງລະດັບການປ້ອງກັນ.
ອຸປະກອນປ້ອງກັນຟ້າຜ່າຂອງການໄຟຟ້າອາດຈະປ້ອງກັນໝໍ້ແປງໄຟຟ້າ ຫຼື ອຸປະກອນຮັບໄຟຂາເຂົ້າ. SPD ປະເພດ 1 ອາດຈະຈັດການກັບກະແສໄຟກະຊາກພະລັງງານສູງທີ່ຈຸດຮັບໄຟ ຫຼື ຂອບເຂດການປ້ອງກັນຟ້າຜ່າ. SPD ປະເພດ 2 ອາດຈະປ້ອງກັນຕູ້ແຜງໄຟຟ້າກະຈາຍສາຍ. SPD ປະເພດ 3 ອາດຈະປ້ອງກັນອຸປະກອນປາຍທາງທີ່ມີຄວາມອ່ອນໄຫວທີ່ຢູ່ໃກ້ກັບໂຫຼດ. SPD ສຳລັບສັນຍານອາດຈະປ້ອງກັນສາຍສື່ສານ ແລະ ສາຍຄວບຄຸມ.
ຈຸດປະສົງຂອງການປະສານງານແມ່ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ອຸປະກອນໃດໜຶ່ງເຮັດວຽກເກີນກຳລັງ ແລະ ເພື່ອຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງແຮງດັນທີ່ອຸປະກອນປາຍທາງຈະໄດ້ຮັບ.
| ຊັ້ນປ້ອງກັນ | ອຸປະກອນທົ່ວໄປ | ສະຖານທີ່ທົ່ວໄປ |
|---|---|---|
| ຊັ້ນລະບົບໄຟຟ້າ/ສາທາລະນູປະໂພກ | ອຸປະກອນປ້ອງກັນໄຟກະຊາກ (Surge arrester) | ໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງໄຟຟ້າເທິງອາກາດ, ສະຖານີໄຟຟ້າ, ອຸປະກອນສະຫຼັບໄຟຟ້າ |
| ຊັ້ນທາງເຂົ້າໄຟຟ້າ | ປະເພດ 1 SPD | ຕູ້ໄຟຟ້າຫຼັກ ຫຼື ອຸປະກອນຮັບໄຟຟ້າ |
| ຊັ້ນກະຈາຍໄຟຟ້າ | ປະເພດ 2 SPD | ຕູ້ຍ່ອຍ, ແຜງກະຈາຍໄຟຟ້າ, ຕູ້ຄວບຄຸມ |
| ຊັ້ນອຸປະກອນ | ອຸປະກອນປ້ອງກັນຟ້າຜ່າປະເພດ 3 (Type 3 SPD) ຫຼື ການປ້ອງກັນໃນລະດັບອຸປະກອນ | ໃກ້ອຸປະກອນທີ່ລະອຽດອ່ອນ |
| ຊັ້ນສັນຍານ/ຄວບຄຸມ | ອຸປະກອນປ້ອງກັນໄຟກະຊວງ (SPD) ສໍາລັບສັນຍານ | ສາຍຂໍ້ມູນ, RS485, ອີເທີເນັດ (Ethernet), ເຊັນເຊີ, ສາຍໂທລະຄົມ |
ສໍາລັບຂໍ້ຜິດພາດໃນການຕິດຕັ້ງທີ່ເຮັດໃຫ້ປະສິດທິພາບຂອງ SPD ຫຼຸດລົງ, ກະລຸນາເບິ່ງທີ່ ຄູ່ມືຂໍ້ຜິດພາດໃນການຕິດຕັ້ງ SPD ຂອງ VIOX.
ຄວາມຜິດພາດການເລືອກທົ່ວໄປ
ຂໍ້ຜິດພາດທີ 1: ການໃຊ້ຄໍາວ່າ “surge arrester” ແລະ “SPD” ເປັນຄໍາທີ່ມີຄວາມໝາຍດຽວກັນຢ່າງແທ້ຈິງ
ພວກມັນມີໜ້າທີ່ທັບຊ້ອນກັນ ແຕ່ບໍ່ໄດ້ຢູ່ໃນບໍລິບົດມາດຕະຖານ ຫຼື ລະດັບແຮງດັນໄຟຟ້າດຽວກັນສະເໝີໄປ. ໃນຂໍ້ກຳນົດສະເພາະຂອງຕູ້ໄຟຟ້າແຮງດັນຕ່ຳ, SPD ມັກຈະເປັນຄຳສັບທີ່ເໝາະສົມກວ່າ.
ຂໍ້ຜິດພາດທີ 2: ການເລືອກໂດຍພິຈາລະນາພຽງແຕ່ຄ່າ kA ເທົ່ານັ້ນ
ຄ່າ kA ມີຄວາມສຳຄັນ ແຕ່ຍັງບໍ່ພຽງພໍ. ສຳລັບ SPD, ຄວນກວດສອບຄ່າ Uc/MCOV, Up/VPR, In, Imax, Iimp, SCCR, ການປ້ອງກັນສຳຮອງ, ຕົວຊີ້ບອກຄວາມຜິດພາດ ແລະ ລະບົບສາຍດິນ.
ຂໍ້ຜິດພາດທີ 3: ການຄາດຄະເນວ່າອຸປະກອນປ້ອງກັນຟ້າຜ່າ (Surge Arrester) ສາມາດປ້ອງກັນຄວາມເສຍຫາຍຈາກຟ້າຜ່າໂດຍກົງໄດ້ດ້ວຍຕົວມັນເອງ
ອຸປະກອນປ້ອງກັນຟ້າຜ່າ ຫຼື SPD ເຮັດໜ້າທີ່ຈຳກັດແຮງດັນເກີນຊົ່ວຄາວໃນຕົວນຳໄຟຟ້າ. ການປ້ອງກັນຟ້າຜ່າໂດຍກົງ, ການເຊື່ອມຕໍ່ໂຄງສ້າງ, ການຕໍ່ສາຍດິນ, ການປ້ອງກັນຟ້າຜ່າພາຍນອກ ແລະ ການຕິດຕັ້ງ SPD ທີ່ປະສານງານກັນ ແມ່ນສ່ວນປະກອບແຍກຕ່າງຫາກຂອງຍຸດທະສາດການປ້ອງກັນທີ່ສົມບູນ.
ຂໍ້ຜິດພາດທີ 4: ການລະເລີຍແຮງດັນຂອງລະບົບທີ່ຕ້ອງການປ້ອງກັນ
ອຸປະກອນຕ້ອງກົງກັບແຮງດັນຂອງລະບົບຕົວຈິງ ແລະ ຮູບແບບການຕໍ່ສາຍດິນ. SPD ແຮງດັນຕ່ຳບໍ່ສາມາດນຳມາໃຊ້ແທນອຸປະກອນປ້ອງກັນຟ້າຜ່າແຮງດັນປານກາງໄດ້ ແລະ ອຸປະກອນປ້ອງກັນຟ້າຜ່າຂອງລະບົບໄຟຟ້າສາທາລະນະກໍບໍ່ສາມາດຕິດຕັ້ງແບບດຽວກັບ SPD ໃນຕູ້ໄຟຟ້າໄດ້.
ຂໍ້ຜິດພາດທີ 5: ການລືມປ້ອງກັນສາຍສັນຍານ ແລະ ສາຍສື່ສານ
ອຸປະກອນປ້ອງກັນໄຟຟ້າເກີນ (Power SPDs) ບໍ່ສາມາດປ້ອງກັນສາຍ Ethernet, RS485, ເຊັນເຊີ, ໂທລະຄົມ ຫຼື ສາຍຄວບຄຸມໄດ້ ເວັ້ນເສຍແຕ່ວ່າສາຍເຫຼົ່ານັ້ນຈະມີອຸປະກອນປ້ອງກັນໄຟຟ້າເກີນທີ່ເໝາະສົມ. ຄວາມເສຍຫາຍຈາກໄຟຟ້າເກີນຫຼາຍກໍລະນີເກີດຂຶ້ນຜ່ານທາງສາຍສື່ສານ ຫຼື ສາຍຄວບຄຸມ.
ຄຳຕອບສຸດທ້າຍ
ກ surge arrester ໂດຍທົ່ວໄປແລ້ວແມ່ນອຸປະກອນໃນລະບົບໄຟຟ້າທີ່ໃຊ້ເພື່ອປ້ອງກັນໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງໄຟຟ້າເທິງດິນ, ສະຖານີໄຟຟ້າ, ສະວິດເກຍ ແລະ ຈຸດຕໍ່ສາຍໄຟຈາກແຮງດັນໄຟຟ້າເກີນຊົ່ວຄາວ. SPD ແມ່ນຄຳສັບສະໄໝໃໝ່ທີ່ຖືກຕ້ອງສຳລັບການປ້ອງກັນໄຟຟ້າເກີນແຮງດັນຕ່ຳໃນຕູ້ຄວບຄຸມໄຟຟ້າ, ແຜງຄວບຄຸມ, ອຸປະກອນຕ່າງໆ, ລະບົບພະລັງງານແສງຕາເວັນ (PV), ລະບົບສາກໄຟລົດໄຟຟ້າ (EV), ລະບົບເກັບຮັກສາພະລັງງານແບັດເຕີຣີ (BESS) ແລະ ສາຍສັນຍານ.
ກ lightning arrester ມັກຈະເປັນຊື່ທົ່ວໄປ ຫຼື ຊື່ເກົ່າຂອງອຸປະກອນປ້ອງກັນໄຟຟ້າເກີນ (Surge Arrester) ທີ່ເນັ້ນໃສ່ແຮງດັນໄຟຟ້າເກີນທີ່ກ່ຽວຂ້ອງກັບຟ້າຜ່າ. ເຄື່ອງປ້ອງກັນກະແສໄຟຟ້າ ຫຼື surge suppressor ໂດຍທົ່ວໄປແລ້ວໝາຍເຖິງການປ້ອງກັນອຸປະກອນແຮງດັນຕ່ຳ. ຄຳສັບທີ່ເໝາະສົມທີ່ສຸດແມ່ນຂຶ້ນຢູ່ກັບລະດັບແຮງດັນ, ຈຸດຕິດຕັ້ງ, ມາດຕະຖານຜະລິດຕະພັນ ແລະ ການນຳໃຊ້.
FAQ
ຄວນໃຊ້ຄຳວ່າ Surge arrester ຫຼື Surge arrestor?
ການສະກົດຄຳທາງເຕັກນິກທີ່ນິຍົມໃຊ້ແມ່ນ surge arrester. Surge arrestor ເປັນການສະກົດຄຳທາງເລືອກທີ່ພົບເຫັນທົ່ວໄປໃນການຄົ້ນຫາ, ແຕ່ມາດຕະຖານສ່ວນໃຫຍ່ ແລະ ເອກະສານຂໍ້ມູນທາງເຕັກນິກຈະໃຊ້ຄຳວ່າ “arrester.”
Surge arrester ຄືກັນກັບ SPD ຫຼືບໍ່?
ບໍ່ສະເໝີໄປ. ທັງສອງຢ່າງເຮັດໜ້າທີ່ຈຳກັດແຮງດັນເກີນຊົ່ວຄາວຄືກັນ, ແຕ່ຄຳວ່າ “surge arrester” ມັກຈະໝາຍເຖິງອຸປະກອນປ້ອງກັນແຮງດັນເກີນໃນລະບົບໄຟຟ້າກຳລັງ, ໃນຂະນະທີ່ “SPD” ມັກຈະໝາຍເຖິງອຸປະກອນປ້ອງກັນແຮງດັນເກີນໃນລະບົບແຮງດັນຕ່ຳ ຕາມມາດຕະຖານ IEC 61643 ຫຼື UL 1449.
ຄວາມແຕກຕ່າງລະຫວ່າງ surge arrester ແລະ surge protector ແມ່ນຫຍັງ?
Surge protector ໂດຍທົ່ວໄປແມ່ນອຸປະກອນແຮງດັນຕ່ຳສຳລັບອຸປະກອນອີເລັກໂທຣນິກ, ລາງປລັກໄຟ, ການປ້ອງກັນທັງເຮືອນ ຫຼື ການປ້ອງກັນທີ່ຕູ້ຄວບຄຸມໄຟຟ້າ. ສ່ວນ surge arrester ມັກຈະໝາຍເຖິງການປ້ອງກັນແຮງດັນເກີນໃນລະບົບສາທາລະນູປະໂພກ ຫຼື ລະບົບຈຳໜ່າຍໄຟຟ້າ.
ຄວາມແຕກຕ່າງລະຫວ່າງ surge arrester ແລະ lightning arrester ແມ່ນຫຍັງ?
Lightning arrester ມັກໃຊ້ເອີ້ນອຸປະກອນທີ່ປ້ອງກັນແຮງດັນເກີນທີ່ເກີດຈາກຟ້າຜ່າ. ສ່ວນ surge arrester ມີຄວາມໝາຍກວ້າງກວ່າ ເຊິ່ງລວມເຖິງການປ້ອງກັນແຮງດັນເກີນຈາກຟ້າຜ່າ, ການສະຫຼັບວົງຈອນ (switching surges) ແລະ ແຮງດັນເກີນຊົ່ວຄາວອື່ນໆ.
ປະເພດຫຼັກໆຂອງ surge arrester ມີຫຍັງແດ່?
ປະເພດຂອງລະບົບໄຟຟ້າກຳລັງທີ່ພົບເຫັນທົ່ວໄປໄດ້ແກ່: distribution class, intermediate class, station class, line arresters ແລະ cable protection arresters. ສຳລັບລະບົບແຮງດັນຕ່ຳ ໂດຍປົກກະຕິຈະໃຊ້ຄຳສັບວ່າ SPD ແທນ.
ຄວາມແຕກຕ່າງລະຫວ່າງ Surge diverter ແລະ Surge arrester ແມ່ນຫຍັງ?
ໃນຫຼາຍພາກພື້ນ, Surge diverter ເປັນຄຳສັບທົ່ວໄປທີ່ໃຊ້ເອີ້ນອຸປະກອນທີ່ເຮັດໜ້າທີ່ປ່ຽນທິດທາງກະແສໄຟຟ້າເກີນ (Surge current). ມັນອາດຈະໝາຍເຖິງ SPD ຫຼື Surge arrester ຂຶ້ນຢູ່ກັບແຮງດັນໄຟຟ້າຂອງລະບົບ ແລະ ບໍລິບົດຂອງຜະລິດຕະພັນ.
ຄວາມແຕກຕ່າງລະຫວ່າງ Surge capacitor ແລະ Surge arrester ແມ່ນຫຍັງ?
Surge arrester ເຮັດໜ້າທີ່ຈຳກັດແຮງດັນເກີນສູງສຸດ ແລະ ປ່ຽນທິດທາງກະແສໄຟຟ້າເກີນ. ສ່ວນ Surge capacitor ຊ່ວຍຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງແຮງດັນທີ່ມີຄວາມຊັນສູງ. ໃນບາງລະບົບ, ອຸປະກອນທັງສອງອາດຖືກນຳໃຊ້ຮ່ວມກັນ.
SPD ສາມາດທົດແທນ Surge arrester ໄດ້ບໍ?
ສາມາດເຮັດໄດ້ກໍລະນີທີ່ເປັນການປ້ອງກັນດ້ວຍ SPD ແຮງດັນຕ່ຳເທົ່ານັ້ນ. SPD ແຮງດັນຕ່ຳ (LV SPD) ບໍ່ສາມາດທົດແທນ Surge arrester ແຮງດັນປານກາງ ຫຼື ແຮງດັນສູງສຳລັບໝໍ້ແປງໄຟຟ້າ, ສາຍສົ່ງໄຟຟ້າເທິງດິນ ຫຼື ສະຖານີໄຟຟ້າໄດ້.
Surge arrester ສາມາດປ້ອງກັນຟ້າຜ່າໂດຍກົງໄດ້ບໍ?
ມັນສາມາດຫຼຸດຜ່ອນຄວາມເຄັ່ງຕຶງຂອງແຮງດັນທີ່ເກີດຈາກຟ້າຜ່າໃນສາຍຕົວນຳໄດ້, ແຕ່ມັນບໍ່ແມ່ນລະບົບປ້ອງກັນຟ້າຜ່າໂດຍກົງທີ່ສົມບູນໃນຕົວມັນເອງ. ອາດຈະຕ້ອງມີລະບົບປ້ອງກັນຟ້າຜ່າພາຍນອກ, ການເຊື່ອມຕໍ່ໂຄງສ້າງ (Bonding), ການຕໍ່ສາຍດິນ (Grounding) ແລະ ການປະສານງານຂອງ SPD ຮ່ວມນຳ.
