이 페이지 정보

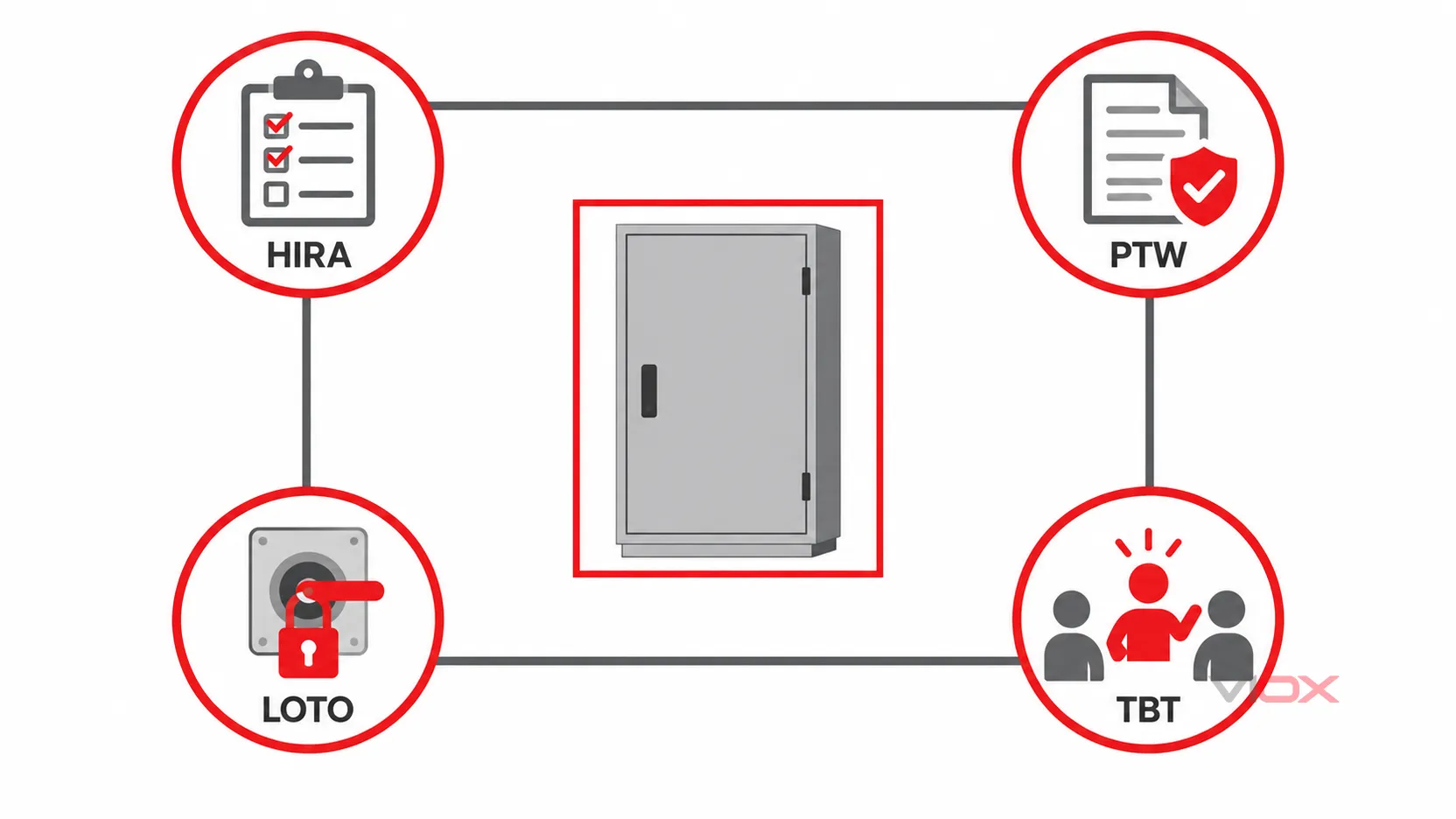

HIRA는 위험과 필요한 제어를 식별합니다. LOTO는 위험 에너지 격리를 설정하고 확인합니다. PTW는 명시된 조건 하에서 정의된 작업을 승인하고 조정합니다. TBT는 작업이 시작되기 전에 작업 그룹이 작업, 제어, 역할 및 작업 중지 트리거를 이해하도록 합니다. 이들은 서로 연결된 제어 방식이며, 동일한 서류에 대한 네 가지 명칭이 아닙니다.
정확한 순서, 직책 및 양식은 국가, 산업 및 현장에 따라 다릅니다. 일부 현장에서는 허가서를 발급하기 전에 격리를 완료하며, 다른 현장에서는 별도의 격리 증명서를 참조하고 현장에서 확인을 요구하는 허가서를 발급합니다. 어떤 모델이든 범위, 위험 평가, 격리 상태, 허가 조건 및 팀 브리핑은 일치해야 합니다.
안전 경계: 이 문서는 작업 제어 모델을 설명합니다. 이는 전기 격리 절차 또는 전기 작업 수행 권한이 아닙니다. 해당 법률 및 승인된 현장 절차에 따라 유능하고 권한이 있는 사람만이 계획, 격리, 무전압 확인, 허가서 발급 또는 수락, 장비 복구를 수행해야 합니다.
HIRA, PTW, LOTO 및 TBT 개요
| 제어 | 주요 질문 | 주요 출력 또는 증거 | 대체할 수 없는 기능 |
|---|---|---|---|
| HIRA — 위험 식별 및 위험 평가 | 무엇이 해를 끼칠 수 있으며, 누가 노출될 수 있고, 어떤 제어가 필요한가? | 위험 등록부/JSA, 선택된 제어, 잔류 위험 결정 및 할당된 조치 | 격리, 허가 승인 또는 작업자 브리핑 |
| LOTO — 잠금/태그아웃 | 어떤 에너지원을 격리, 고정, 소산 및 검증해야 하는가? | 분리 지점, 잠금/태그, 축적 에너지 제어 및 확인 기록 | 위험 평가 또는 작업 범위 승인 |
| PTW — 작업 허가서 | 이 작업은 이러한 조건, 인원, 경계 및 시간 제한 하에 승인된 작업입니까? | 예방 조치 및 인증서와 연결된 발행 및 수락된 허가서 | 예방 조치 자체 또는 지속적인 감독 |
| TBT — 툴박스 토크 | 작업 팀은 오늘 작업, 제어, 역할, 인터페이스 및 중단 조건을 이해하고 있습니까? | 집중 브리핑 및 참여/이해 확인 | 역량, 엔지니어링 제어, 격리 또는 허가 유효성 |
영국 보건 안전청(UK Health and Safety Executive)은 작업 허가 시스템을 위험 작업에 대한 공식적인 의사소통 및 조정 시스템으로 설명하며, 허가 자체만으로는 작업을 안전하게 만들거나 위험 평가를 대체할 수 없다고 명시적으로 경고합니다. 그 가치는 승인된 범위, 예방 조치 및 책임자를 하나의 통제된 거래로 가져온다는 것입니다. 다음을 참조하십시오. HSE 작업 허가 개요.

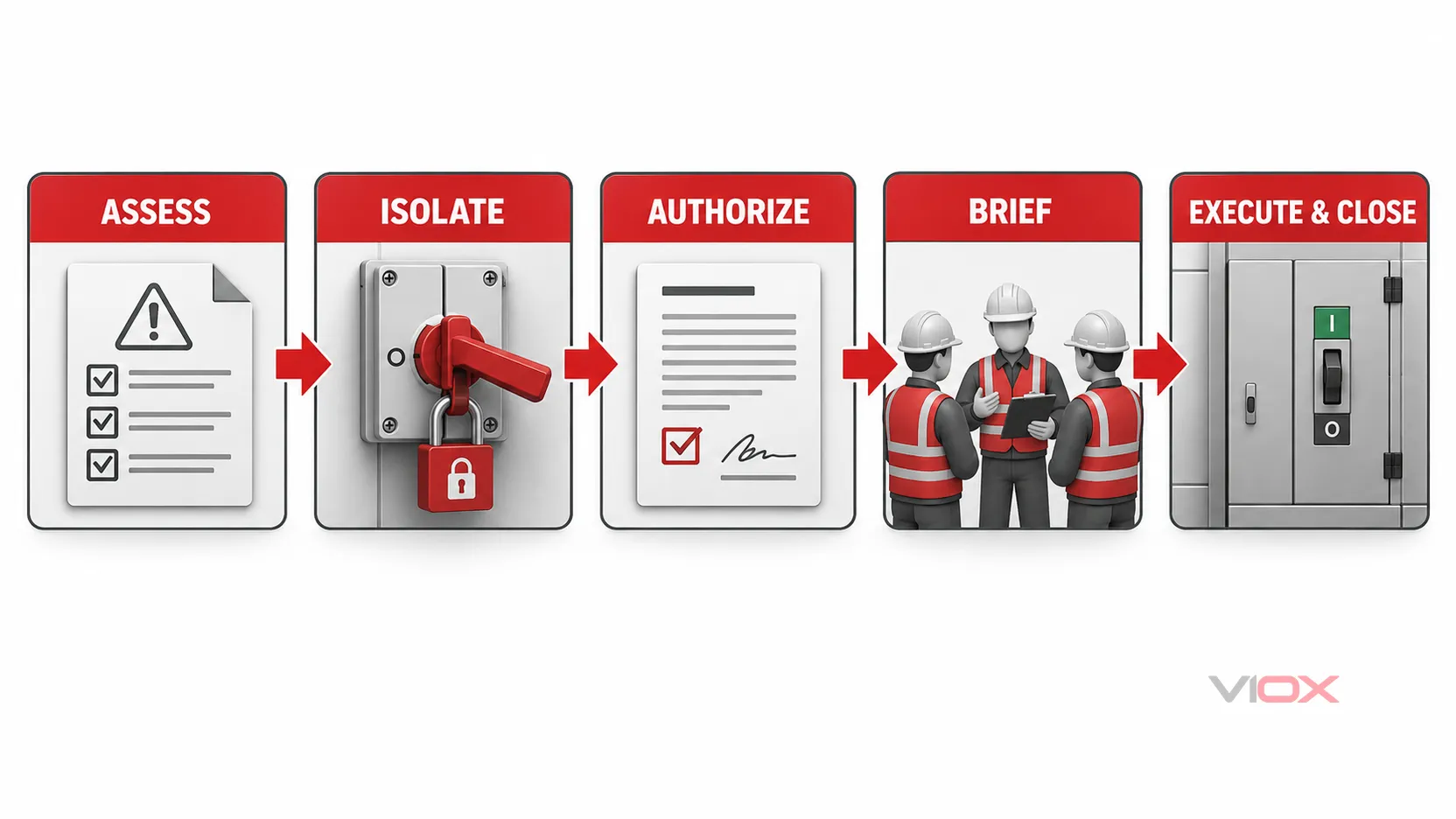

작업 흐름은 종이 순서가 아닌 증거 사슬입니다.
강력한 전기 안전 워크플로는 검증된 정보를 다음 의사 결정 게이트로 전달합니다:
- 작업 범위는 경계를 정의합니다. 팀은 정확한 장비, 위치, 작업, 인터페이스, 예상 상태 및 작동 효과를 식별합니다.
- HIRA는 제어를 선택합니다. 위험은 식별되고, 위험은 평가되며, 승인 전에 제어가 할당됩니다.
- LOTO는 격리 계획을 검증된 안전 에너지 상태로 전환합니다. 저장되거나 2차 에너지원을 포함한 모든 관련 에너지원이 처리됩니다.
- PTW는 경계 작업에 대한 승인을 합니다. 발급자와 수신자는 범위, 역량, 예방 조치, 격리 및 관련 인증서가 적합하고 최신 상태인지 확인합니다.
- TBT는 제어 패키지를 작업 팀으로 전달합니다. 팀은 작업 지점에서 시퀀스, 역할, 한계, 통신 및 작업 중단 트리거를 확인합니다.
- 감독 및 변경 관리는 패키지의 유효성을 유지합니다. 실제 상황이 승인된 조건과 더 이상 일치하지 않으면 작업이 중단되고 제어가 재검증됩니다.
- 인계는 제어 루프를 닫습니다. 복구 전에 인원, 도구, 보호 장치, 작업 상태, 허가 및 격리가 확인됩니다.
이것이 “허가서에 서명했다”는 것이 준비 상태의 유용한 정의가 아닌 이유입니다. 준비 상태는 문서와 실제 작업 현장이 동일한 작업과 동일한 장비 상태를 설명할 때만 존재합니다.
1단계: 작업 및 그 경계 정의
위험을 평가하기 전에 평가할 수 있을 만큼 작업을 구체화하십시오. “배전반 점검”과 같은 진술은 너무 광범위합니다. 유용한 범위는 어셈블리 또는 피더, 작업 활동, 접근 한계, 영향받는 부하, 인접한 활선 장비, 접근 제약, 동시 작업 및 장비가 인계될 상태를 식별합니다.
범위에는 작업 팀 외에 영향을 받을 수 있는 대상, 즉 운영 직원, 계약자, 생산 담당자, 건물 거주자 또는 연결된 시스템에서 작업하는 다른 팀도 포함되어야 합니다. 장비, 위치 또는 작업 방법의 변경은 범위 변경이며 사소한 문구 문제는 아닙니다.
2단계: HIRA를 사용하여 제어 선택
HIRA는 계획 계층입니다. 조직에서는 HIRA, JSA, JHA 또는 작업 위험 평가와 같은 이름을 사용할 수 있지만 핵심 논리는 유사합니다. ILO 5단계 위험 평가 가이드 위험과 노출된 사람을 식별하고, 위험과 통제를 평가하고, 조치를 할당 및 기록한 다음, 평가를 검토 및 업데이트하는 작업으로 구성됩니다.
전기 유지보수의 경우, 평가 시 다음을 고려해야 할 수 있습니다:
- 감전 및 아크 플래시 노출, 별도로 다루는 연구 및 라벨링 입력 포함 아크 플래시 사고 에너지 워크플로우 그리고 아크 플래시 라벨 가이드;
- 예기치 않은 전원 공급, 역전류 또는 유도 전압;
- 축적된 전기, 기계, 유압, 공압, 열 또는 중력 에너지;
- 제어 전원, UPS 시스템, 발전기, 커패시터 및 다중 전원;
- 인접 활선부 및 접근 제한;
- 낙하물, 날카로운 모서리, 열, 소음, 화학 물질 또는 밀폐 공간;
- 시험 장비, 임시 접지, 인양 작업 및 동시 작업.
많은 현장에서는 위험을 다음과 같이 표현합니다. 발생 가능성 × 심각도 위험 평가 매트릭스(RAM)에서. 해당 매트릭스는 의사 결정 우선순위를 정하는 데 도움이 되지만, 그 숫자가 보편적인 진실은 아닙니다. 해당 부지의 승인된 정의, 제어 계층 구조 및 수용 기준을 사용하십시오. 기록하십시오. 초기 위험, 선택된 제어 및 잔류 위험 이러한 제어가 적용된 후.
용어가 ALARP 사용되는 경우, 이는 추가 제어를 위해 필요한 희생과 위험의 균형을 맞춤으로써 위험을 “합리적으로 실행 가능한 한 낮게” 줄이는 것을 의미합니다. 이는 영국과 주요 위험 관행에서 두드러지며, 보편적인 추가 인증서나 지역 법적 요구 사항을 대체하는 것으로 제시되어서는 안 됩니다. HSE의 합리적으로 실행 가능한(reasonably practicable) 및 ALARP 설명 관할권의 맥락을 제공합니다.
3단계: LOTO 계획, 적용 및 검증
LOTO는 위험 에너지 제어 계층입니다. 모든 에너지원과 장비를 분리하는 데 필요한 지점을 식별하는 검증된 분리 계획 또는 동등한 방법으로 시작해야 합니다. 이 계획은 정상 공급, 대체 공급, 제어 회로, 저장된 에너지 및 장비를 재활성화하거나 움직일 수 있는 모든 경로를 다루어야 합니다.
높은 수준에서 제어된 분리에는 차단, 분리, 잠금 및 태그를 사용한 분리 장치 고정, 저장된 에너지 방출 또는 구속, 작업 전 결과 확인이 포함됩니다. OSHA의 잠금/태그아웃 지침 차단, 분리, 장치 배치 및 제거, 장치 이관, 필요한 에너지 제어 절차에서의 확인을 포함합니다. HSE 전기 지침 또한 모든 에너지원을 식별하고, 분리하고, 재연결에 대한 분리를 고정하고, 필요한 경우 전압 없음(dead)을 증명하는 것을 강조합니다. 다음을 참조하십시오. 업무상 전기 안전: 자주 묻는 질문.
확인은 나중에 추가되는 서명이 아니라 결정 게이트입니다. 승인된 담당자는 현장의 승인된 방법과 적합한 테스트 장비를 사용하여 장비가 필요한 에너지 상태에 있음을 확인해야 합니다. 전압 없음(dead)을 증명해야 하는 경우, 테스트 프로세스와 기기 점검은 해당 절차를 따라야 합니다. 태그만으로는 경고이며 물리적으로 분리를 설정하지 않습니다.
절연기의 가시적 핸들 또는 개방 표시는 안전한 절연을 보편적으로 증명하지 못합니다. 절연기의 스위칭 기능, 접점 설계, 사용 범주 및 설치 의무는 여전히 시스템과 일치해야 합니다. 절연기 스위치 가이드 장비 경계를 설명합니다.
장치 수준의 예는 별도의 MCB 잠금/태그아웃 절차 가이드. 를 참조하십시오. 해당 절차는 배전반, 모터 회로 또는 다중 소스 시스템에 대한 현장별 절연 계획을 대체하지 않습니다.
4단계: 작업 허가서 발급 및 승인
PTW는 승인 및 조정 계층입니다. 허가증은 장비와 작업을 설명하고, 그 한계를 정의하며, 위험 및 예방 조치를 식별하고, 필요한 절연 또는 인증서를 참조하며, 유효 조건을 설정하고, 책임 있는 발행 및 수령 역할을 명시해야 합니다. 발행 및 승인 프로세스는 양방향 확인입니다. 양 당사자는 무엇이 안전하게 수행될 수 있는지, 그리고 무엇이 승인되지 않았는지에 대해 공통된 이해를 가져야 합니다.
전기 작업의 경우, 지원 정보에는 다음이 포함될 수 있습니다:
- 승인된 단선 결선도 또는 장비 식별 정보;
- 해당되는 경우 분리 및 접지 세부 정보;
- 잠금 또는 키 기록 및 별도의 분리 증명서;
- 무전압 시험 또는 방전 확인;
- 현장 프로그램에 따른 아크 플래시, 접근 경계 또는 PPE 요구 사항;
- 접근 제어, 차단기, 인접 활선 장비 및 비상 조치;
- 밀폐 공간, 화기 작업, 리프팅 또는 라인 브레이킹에 대한 연계 허가서.
HSE의 HSG250 작업 허가 지침 계획, 발급, 승인, 중단, 교대 인수인계, 반납, 모니터링 및 감사를 허가 시스템의 일부로 취급합니다. 해당 라이프사이클이 중요합니다. 통제된 인수인계 또는 반납 없이 열려 있는 허가는 단순히 미완성된 행정 처리가 아닙니다. 장비 및 권한 상태에 대한 불확실성을 야기합니다.
5단계: 작업 지점에서 TBT 실시
툴박스 토크는 실제 작업에 대한 짧고 집중적인 브리핑입니다. HSE는 툴박스 토크를 특정 안전 측면에 대한 간략한 발표로 설명합니다. 해당 툴박스 토크 지침을 참조하십시오.. 허가된 전기 작업의 경우, TBT는 승인된 제어 장치를 작업자가 볼 수 있는 조건과 연결해야 합니다.
논의는 다음을 확인해야 합니다:
- 정확한 장비, 경계 및 작업 순서;
- 활성 상태로 남아 있는 상태 및 영역;
- 개별 역할, 역량 제한 및 감독;
- 필요한 도구, 테스트 장비 및 보호 조치;
- 동시 작업 및 다른 팀과의 인터페이스;
- 통신, 비상 대응 및 구조 조치;
- 즉시 중단 및 재평가가 필요한 조건.
서명 목록은 참석을 증명할 뿐 이해를 증명하는 것은 아닙니다. 감독자는 질문을 하고 효과적인 확인 방법을 사용해야 합니다. 예를 들어, 팀원들에게 자신의 작업, 한계 및 중단 조건을 설명하도록 요청합니다. 작업 팀이 허가서와 작업 현장을 일치시킬 수 없다면 작업을 시작해서는 안 됩니다.

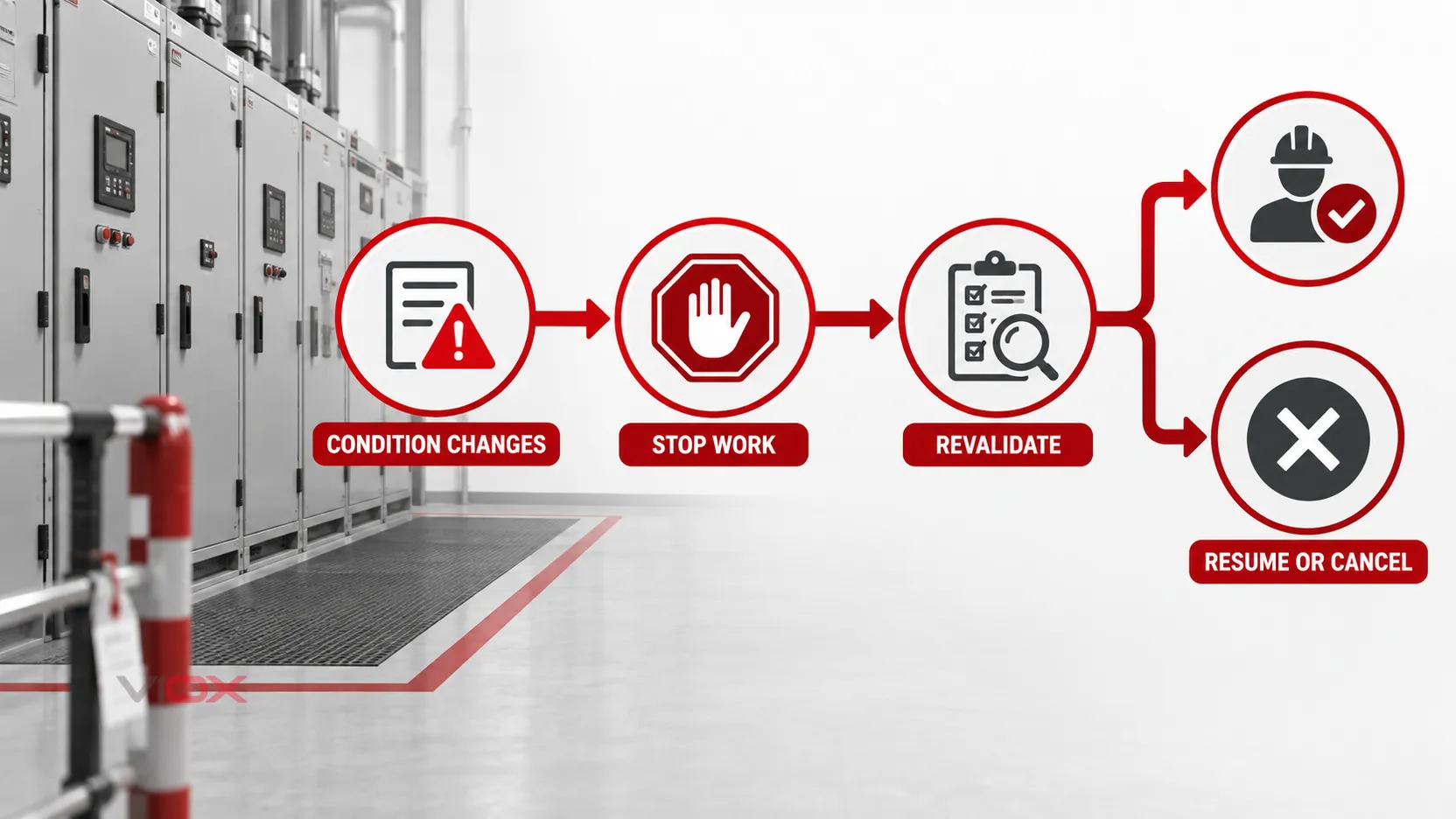

6단계: 실행, 모니터링 및 변경 제어
승인된 패키지는 작업 및 조건이 해당 경계 내에 있는 동안에만 유효합니다. 감독자는 안전 조치, 분리, 정리 정돈, 도구 및 작업 방법이 효과적으로 유지되고 있는지 확인해야 합니다. 의문이 생길 경우 작업 팀은 명확한 작업 중단 경로를 유지해야 합니다.
이러한 상황이 발생하면 작업을 중단하고 해당 구역을 안전하게 확보한 후, 현장의 작업 중지 또는 재검증 절차를 따르십시오.
| 트리거 | 원래 제어가 더 이상 유효하지 않은 이유 | 일반적인 제어 응답 |
|---|---|---|
| 범위 또는 방법 변경 | 새로운 위험 또는 에너지 경로가 도입될 수 있음 | 중단; 계속하기 전에 HIRA 및 허가증을 수정하십시오. |
| 다른 장비 또는 차단 지점을 발견함 | 승인된 경계가 잘못되었을 수 있음 | 정지; 신원, 도면 및 차단 계획 확인 |
| 경보, 전압 표시, 움직임 또는 예상치 못한 에너지가 나타남 | 가정된 에너지 상태와 모순됨 | 철수; 구역을 확보하고 권한 하에 조사 |
| 작업자, 감독자 또는 근무조 변경 | 역량, 역할 및 공유된 이해 변경 | 공식 인수인계/재브리핑 및 허가 제어 사용 |
| 인근 작업 또는 설비 조건 변경 | 인터페이스 및 동시 작동 위험 변경 | 재조정, 재평가 및 재검증 |
| 허가 만료 또는 정지 | 권한이 더 이상 유효하지 않음 | 공식적으로 재발급 또는 재검증될 때까지 계속하지 마십시오 |
| 비상 또는 대피 발생 | 작업 현장 및 장비 상태가 불확실할 수 있음 | 비상 제어를 따르고 재진입 전에 재평가하십시오 |
올바른 대응이 항상 “TBT 업데이트”는 아닙니다. 새로운 위험에는 수정된 위험 평가, 다른 격리, 추가 엔지니어링 제어, 새로운 허가 또는 작업 취소가 필요할 수 있습니다. 의사소통으로는 누락된 물리적 제어를 복구할 수 없습니다.
7단계: 닫기, 반납 및 제어 하 복구
물리적 작업 완료가 안전 워크플로우의 끝은 아닙니다. 인계 전에 책임자는 작업 상태를 확인하고, 작업 팀과 도구를 계수하고, 승인된 임시 연결을 제거하고, 보호대와 인클로저를 복원하고, 폐기물을 제거하고, 장비가 합의된 상태로 준비되었는지 확인해야 합니다.
소형 회로 차단기(MCB) 관련 작업의 경우, 기술 검사 및 교체 결정은 별도의 유지보수 문제입니다. MCB 유지보수 안내서. 허가 종료 시에는 계획된 작업 완료가 서비스 가능성을 증명한다고 가정하는 대신 실제 장비 상태를 기록해야 합니다.
허가 수령자는 정의된 프로세스를 통해 장비 또는 구역을 인계합니다. 발행 기관은 허가 및 연계된 인증서가 종료될 수 있음을 확인합니다. 잠금 장치 및 태그는 승인된 소유권 및 제거 규칙에 따라서만 제거됩니다. 재활성화는 운영 승인을 따르며, 관련자에게 통지하고 필요한 경우 장비를 관찰합니다.
작업이 완료되지 않은 경우 실제 상태를 기록하고 필요한 제어를 유지합니다. 서류 작업을 완료하기 위해 허가를 종료하거나 격리를 제거하지 마십시오.
PTW와 LOTO는 다른 제어 방식입니다.
PTW와 LOTO를 혼동하는 것은 피해야 할 가장 중요한 개념적 오류 중 하나입니다.
| PTW | LOTO |
|---|---|
| 정의된 위험 작업을 승인하고 조정합니다. | 장비와 관련된 위험 에너지를 제어합니다. |
| 범위, 인원, 시간, 한계 및 관련 예방 조치를 정의합니다. | 에너지원을 식별, 확보, 소산 및 검증합니다. |
| 여러 인증서 및 제어 시스템을 참조할 수 있습니다. | 별도의 절차 또는 허가와 연결된 인증서로 존재할 수 있습니다. |
| 발행, 승인, 보류 및 반납 제어가 필요합니다. | 잠금/태그에 대한 승인된 제어 및 검증된 분리가 필요합니다. |
유효한 허가증은 결함이 있는 분리를 참조할 수 있으며, 올바른 분리는 특정 작업을 수행할 권한을 부여하지 않고 존재할 수 있습니다. 워크플로는 둘 다 확인해야 합니다.
RAM, ICC 및 ALARP의 적용 위치
이러한 용어는 HIRA, PTW, LOTO 및 TBT와 함께 자주 나타나지만, 보편적인 추가 단계는 아닙니다:
- RAM — 위험 평가 매트릭스: 위험 평가 내의 점수 도구입니다. 범주 및 허용 임계값은 조직별로 다릅니다.
- ICC — 분리 확인서: 일부 조직에서 분리 및 해당 이전 또는 상태를 문서화하는 데 사용하는 현장 또는 산업별 기록입니다. 다른 현장에서는 분리 증명서, 잠금 상자 기록 또는 다른 이름을 사용합니다.
- ALARP — 합리적으로 실행 가능한 최저 수준: 영국 및 관련 주요 위험 관행에 대한 특정 법적 맥락에서의 위험 감소 원칙입니다. 이는 통제 계층 또는 현지 규정 준수 기준을 대체하는 것이 아닙니다.
양식의 이름은 통제된 증거보다 덜 중요합니다. 즉, 장비가 올바르게 식별되고, 위험이 평가되고, 에너지 상태가 확인되고, 권한이 명확하며, 작업 팀이 통제를 이해하고, 변경 사항이 관리되고, 장비가 공식적으로 반환됩니다.
실질적인 준비 테스트
작업 시작 전에 담당자는 추측 없이 다음 질문에 모두 답할 수 있어야 합니다.
- 승인된 경계 내의 정확한 장비와 작업은 무엇입니까?
- 역류 및 저장된 에너지를 포함하여 어떤 위험과 에너지원이 식별되었습니까?
- 어떤 통제가 위험을 줄였으며, 각 조치의 책임자는 누구입니까?
- 어떤 차단 지점이 적용, 잠금 및 확인되었습니까?
- 어떤 허가증 및 관련 인증서가 유효하며, 언제 만료되거나 재검증이 필요합니까?
- 주변에서 전기가 공급되거나 작동하는 상태로 남아 있는 것은 무엇입니까?
- 모든 팀원이 순서, 역할, 한계 및 중단 조건을 이해하고 있습니까?
- 어떤 이벤트가 작업 중단, 재평가 또는 새로운 허가를 필요로 합니까?
- 작업 복귀, 분리 해제 및 재전력 공급을 누가 통제합니까?
어떤 답변이라도 불분명하면, 작업 절차가 방어 가능한 작업 시작 조건에 도달하지 못한 것입니다.
