A 배전반을 는 인입 피더를 보호된 출력 회로로 분기하는 전면 접근형 전기 배전 조립품입니다. 일반적으로 버스바, 과전류 보호 장치, 연결 지점 및 인클로저나 캐비닛을 하나의 통합된 조립품으로 결합합니다.
북미 프로젝트의 경우, 배전반을 는 일반적으로 UL 67에 따라 평가되고 미국 전기 규정(NEC) 하에서 적용되는 정의된 제품 범주입니다. IEC 시장에서 유사한 목적을 수행하는 장비는 다음과 같이 명시될 수 있습니다. 배전반, 그러나 이 명칭들이 자동으로 상호 교환 가능한 것은 아닙니다. 적용 가능한 조립 표준, 정격, 접근 방식 및 제품 문서를 반드시 확인해야 합니다.
핵심 요점은 패널보드가 단순히 회로 차단기들의 집합 그 이상이라는 것입니다. 그 적합성은 다음 사항에 따라 달라집니다. 완전 조립품—버스 구조, 외함, 설치된 장치, 배선 시스템, 단락 전류 정격 및 승인된 조합을 포함합니다.
전기 시스템에서 패널보드의 위치는 어디인가?

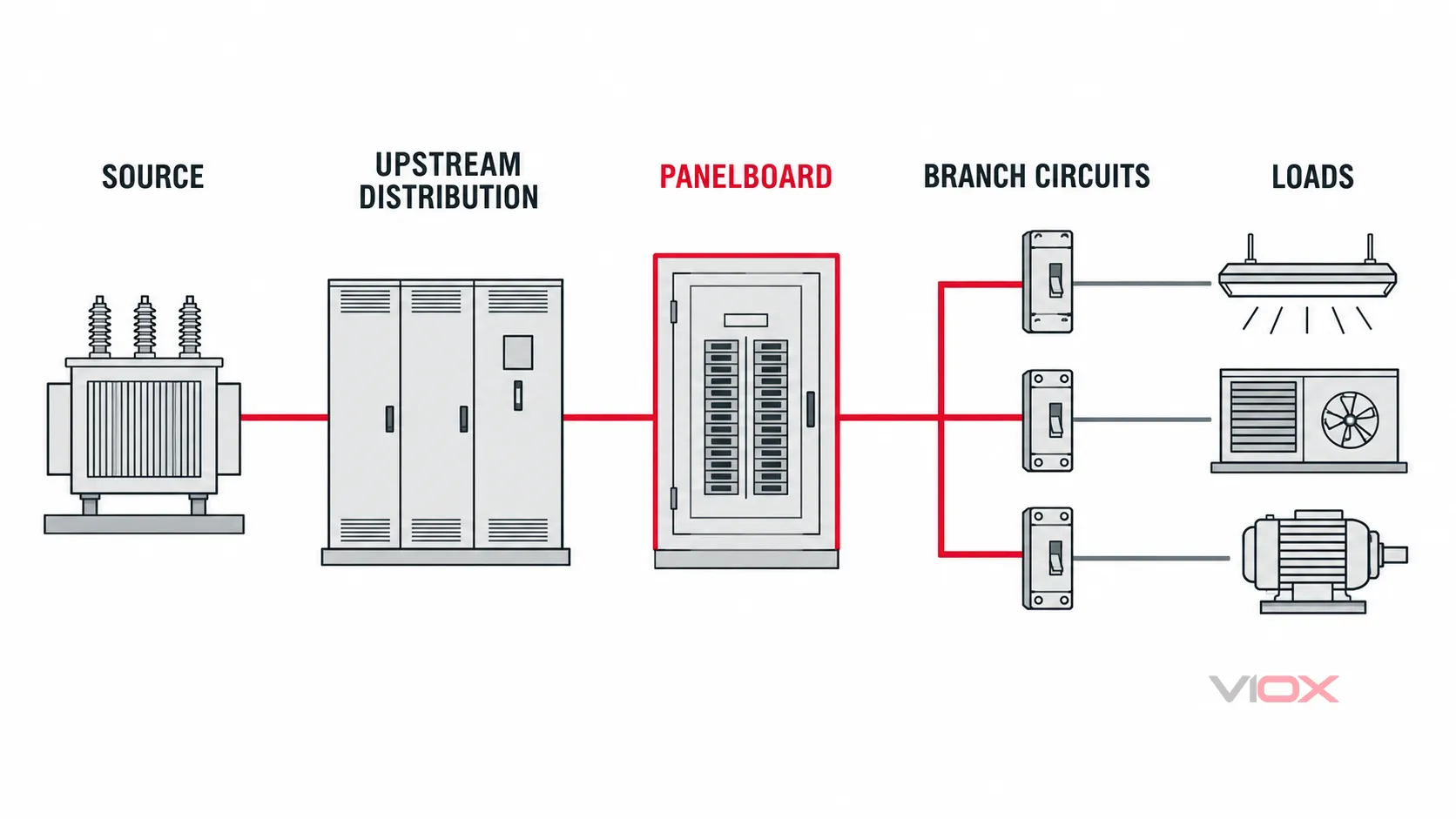

패널보드는 일반적으로 상위 변압기, 인입 설비, 배전반 또는 스위치기어 라인업으로부터 전력을 공급받습니다. 그런 다음 해당 전원을 조명, 콘센트, HVAC 장비, 기계 또는 소규모 분전 지점으로 연결되는 피더나 분기 회로로 분배합니다.
이 구성은 일반적으로 다음과 같이 이해됩니다:
전원 또는 변압기 → 인입/배전 설비 → 패널보드 → 보호된 출력 회로 → 부하
정확한 계층 구조는 프로젝트마다 다릅니다. 소규모 설비는 인입구 근처에 하나의 패널보드를 사용할 수 있지만, 대규모 시설은 여러 층이나 생산 구역에 있는 여러 패널보드에 전력을 공급하는 스위치기어 또는 배전반을 갖출 수 있습니다.
이러한 시스템 내 위치는 패널보드의 주요 역할을 설명합니다. 즉, 전력을 분배하고 다수의 출력 회로에 과전류 보호 기능을 적용하기 위한 체계적인 지점을 제공합니다. 패널보드는 스위치기어, 자동 절체 스위치 또는 산업용 제어반에서 수행하는 모든 기능을 수행하지는 않습니다.

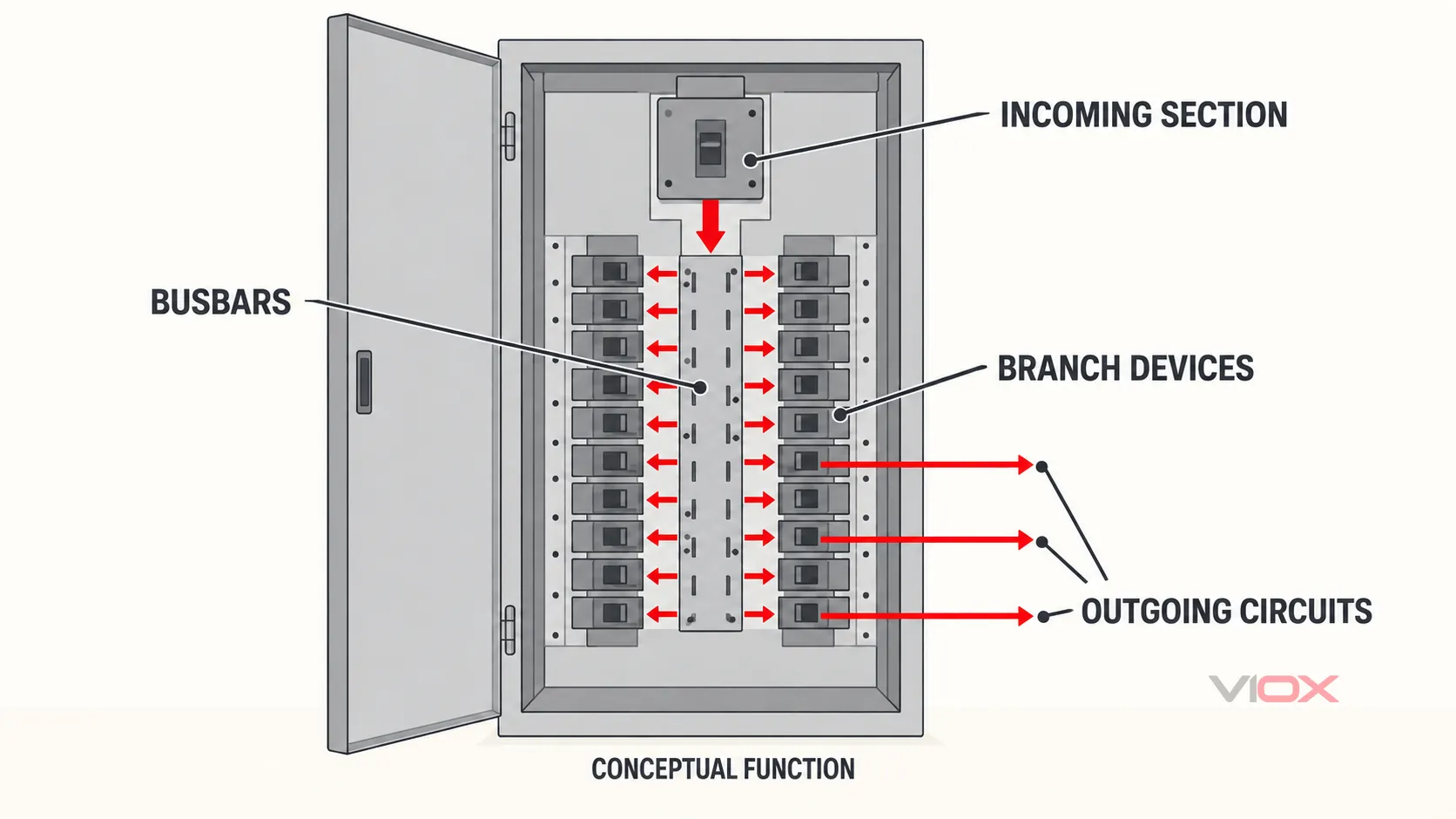

패널보드의 주요 구성 요소
구조는 다양하지만, 다음과 같은 기능적 요소들이 공통적으로 포함됩니다.
| 구성 요소 | 기능 | 확인할 사항 |
|---|---|---|
| 메인 회로 차단기 또는 메인 러그 | 입력 전원을 패널보드 버스에 연결하며, 메인 차단기는 통합된 차단 및 과전류 보호 기능을 제공합니다 | 메인 회로 차단기 또는 메인 러그 전용 구성, 정격 전류, 승인된 인입 도체 및 상단 보호 장치 |
| 버스 바 | 인입부에서 설치된 분기 장치로 전력 전달 | 재질, 정격 전류, 상 배열, 해당 시 중성선 정격 및 승인된 장치 시스템 |
| 분기 과전류 보호 장치 | 지정된 과전류 조건으로부터 인출 도체 및 회로 보호 | 장치 제품군, 극수, 전압, 차단 정격, 트립 특성 및 제조사 승인 호환성 |
| 중성선 어셈블리 | 시스템 구성상 필요한 경우 접지 도체 종단 지점 제공 | 시스템 유형, 중성선 정격, 절연 또는 본딩 구성, 허용되는 도체 단자 연결 |
| 장비 접지 바 | 장비 접지 도체를 위한 단자 연결 제공 | 승인된 바, 외함 본딩 요구 사항 및 설치 지침 |
| 외함, 캐비닛, 트림 및 데드 프런트 | 충전부 접근을 제한하고 지정된 환경 보호 제공 | 외함 유형, 접근 구성, 설치 위치 및 패널보드 내부와의 호환성 |
| 라벨 및 회로 목록 | 조립품, 정격, 승인된 장치 및 인출 회로를 식별하십시오. | 가독성, 명판 데이터, 회로 식별 및 특수 용도 표시 |
내부 지지대 및 모선 배치는 때때로 팬 어셈블리(pan assembly) 또는 패널보드 내부라고 불립니다. 해당 구조에 대한 자세한 내용은 VIOX의 다음 가이드를 참조하십시오. 배전반 내 팬 어셈블리(pan assembly).
패널보드의 전력 분배 및 보호 방식
전원은 주 단자 또는 일체형 주 장치를 통해 유입되어 상 모선(busbar)에 도달합니다. 설치된 각 분기 장치는 인출 회로를 적절한 모선 위치에 연결합니다. 인출 회로에서 보호 장치의 동작 특성 범위 내의 과전류가 발생하면, 해당 장치는 회로를 차단하며 패널보드의 나머지 부분은 통전 상태를 유지할 수 있습니다.
이러한 선택적 구성은 유용하지만, 보장된 선택적 협조와 혼동해서는 안 됩니다. 가장 가까운 보호 장치만 작동할지 여부는 실제 상단 및 하단 장치, 가용 고장 전류, 설정, 시간-전류 특성 및 적용 가능한 프로젝트 요구 사항에 따라 달라집니다.
또한 패널보드가 모든 보호 기능을 자동으로 제공하는 것은 아닙니다. 지락, 아크 고장, 잔류 전류, 서지 또는 제어 기능은 지정된 조립품 및 설치된 장비가 해당 기능을 제공할 때만 존재합니다.
패널보드 정격: 조립품 명판을 먼저 확인하십시오
개별 회로 차단기에 인쇄된 정격이 전체 패널보드의 정격을 결정하지는 않습니다. UL의 패널보드 적용 가이드 전압, 전류, 단락 전류 정격, 외함, 도체, 현장 설치 장비 및 주 장치 구성을 어셈블리 수준의 적합성 문제로 다룹니다.
명판 및 제조업체 문서를 사용하여 최소한 다음 사항을 확인하십시오:
| 명판 또는 사양 항목 | 중요한 이유 |
|---|---|
| 전압 및 시스템 구성 | 공급 전압, 상 배열, 선간 또는 선-중성선 사용과 일치해야 합니다 |
| 현재 등급 | 명시된 조건 하에서 패널보드의 표시된 연속 전류 용량을 정의하며, 설치된 주 장치가 더 낮은 제한을 부과할 수 있습니다 |
| 상 및 전선 수 | 어셈블리가 실제 전원 및 부하 구성에 적합한지 결정합니다 |
| 단락 전류 정격(SCCR) | 설치 지점의 가용 단락 전류에 적합해야 하며 지정된 보호 장치 조합에 따라 달라질 수 있습니다 |
| 메인 장치 또는 메인 러그 구성 | 패널보드에 전원이 공급되고 차단되며 상류에서 보호되는 방식을 결정합니다 |
| 승인된 분기 장치 제품군 | 물리적으로 유사한 차단기를 자동으로 상호 교환 가능한 것으로 취급하는 것을 방지합니다 |
| 인클로저 유형 | 표시된 바와 같이 실내, 실외, 먼지, 습기, 부식 및 기타 환경 조건에 적합해야 합니다 |
| 도체 재질, 크기 및 온도 제한 | 허용되는 인입 및 인출 도체와 단자 연결을 제어합니다 |
| 서비스 장비 적합성 | 전체 조립품에 필수 표시가 있고 해당 범위 내에서 설치된 경우에만 적용됩니다 |
| 특수 용도 표시 | 직렬 정격, 대기 시스템, 전력 생산원, 현장 설치 키트 또는 기타 조건부 사용을 포함할 수 있습니다 |
특히 중요한 구분 중 하나는 차단 정격과 SCCR의 차이입니다. 분기 회로 차단기의 차단 정격은 정의된 조건 하에서 해당 장치가 고장 전류를 차단할 수 있는 능력을 설명합니다. 배전반 SCCR은 전체 조립품에 적용되며, 설치된 장치 중 가장 낮은 정격의 장치나 특정 테스트된 조합에 의해 제한될 수 있습니다. 더 높은 정격의 차단기를 사용한다고 해서 조립품의 정격이 자동으로 상향되는 것은 아닙니다.
패널보드와 부하 중심(Load Center), 분전반, 배전반 및 스위치기어 비교
이 용어들은 일상 대화에서는 혼용되지만, 보편적으로 상호 교환 가능한 단일 제품을 지칭하지는 않습니다.
| 기 | 실무적 경계 | 다음 읽을거리 |
|---|---|---|
| 패널보드 | 버스바와 다수의 인출 보호 장치를 갖춘 전면 접근형 배전반; 북미에서 정의된 제품 범주 | 이 허브와 아래의 구성 가이드 |
| 로드 센터 | 주거용 및 경상업용 분기 회로와 일반적으로 관련된 소형 북미 배전 제품; 제품 및 규정 범위는 여전히 등재된 장비에 따라 다름 | 로드 센터 vs 패널보드 |
| 분전반 | 광범위한 IEC 시장 및 국제적 용어로, 정확한 조립 범위는 적용 가능한 표준 및 제품 문서에 따라 다름 | 전기 분야에서 DB의 전체 명칭 그리고 로드 센터 vs 분전반 |
| 배전반(Switchboard) | 바닥 설치형 또는 독립형 배전반은 대규모 인입 및 간선 기능에 주로 사용되며, 구조와 접근 방식이 패널보드와 다릅니다. | 스위치보드 vs 스위치기어 |
| 개폐 장치 | 정의된 보호, 제어, 절연 및 고장 부하 요구 사항에 따라 선택되는 금속 밀폐형 전력 개폐 및 차단 장비 | 스위치보드 vs 스위치기어 |
| 산업용 제어반 | 일반 패널보드 역할을 하기보다는 산업용 기계나 공정을 제어하기 위해 주로 설계된 조립품 | 적용 가능한 산업용 제어 패널 표준과 장비의 인증 문서를 확인하십시오. |
IEC 61439-3:2024 일반인이 조작하도록 의도된 특정 저압 분전반을 구체적으로 다룹니다. 이는 모든 북미 패널보드에 대한 보편적인 동의어가 아닙니다. 글로벌 프로젝트에서는 단순히 라벨을 번역하는 대신 적용 가능한 시장, 설치 규정, 조립 표준, 사용자 접근 범주 및 인증 증빙 자료를 식별해야 합니다.
일반적인 패널보드 구성 결정 사항
메인 차단기 또는 메인 러그 전용
메인 회로 차단기 패널보드에는 일체형 메인 보호 및 차단 장치가 포함되어 있습니다. 메인 러그 전용(MLO) 패널보드는 메인 단자에서 직접 전원을 공급받으며, 일반적으로 과전류 보호 및 차단을 위해 적절한 상위 장치에 의존합니다.
올바른 선택은 배전 아키텍처, 필요한 차단 위치, 상위 보호, 가용 고장 전류, 유지보수 계획 및 현지 요구 사항에 따라 달라집니다. 자세한 내용은 다음을 참조하십시오. 메인 회로 차단기 대 메인 러그 전용 패널보드 가이드.
단상 또는 3상
상 및 배선 구성은 전원과 부하 모두와 일치해야 합니다. 단상 패널보드는 대부분의 부하가 단상인 곳에서 흔히 사용됩니다. 3상 패널보드는 3상 전력을 분배하며, 승인된 시스템에 중성선이 포함된 경우 선간-중성선 부하에도 전력을 공급할 수 있습니다.
이는 단순히 분기 회로 수에 기반한 선택이 아니라 시스템 설계 결정 사항입니다. 전압 관계 및 선택 요소에 대해서는 다음을 사용하십시오. 단상 대 3상 패널보드 가이드.
실내 또는 환경용 인클로저
패널보드 내부와 외함은 호환 가능한 조립품으로 평가되어야 합니다. 옥외, 습기, 먼지 또는 부식성 환경에서는 실제 환경 및 설치 방식에 적합한 외함 유형이 필요합니다. 표준 내부 장치를 다른 캐비닛으로 옮기는 것이 해당 인증이나 SCCR을 유지한다고 가정하지 마십시오.
명판 우선 패널보드 사양 체크리스트
패널보드를 선정하거나 승인하기 전에 다음 입력 사항을 문서화하십시오:
- 시장 및 규제 요구 사항: 설치 국가, 규정, 조립 표준 및 필수 인증을 확인하십시오.
- 전원 시스템: 공칭 전압, 주파수, 상, 배선 구성, 접지 방식 및 전원 유형을 기록하십시오.
- 부하 일람표: 출력 회로 수, 극수, 부하 유형, 연속 부하 고려 사항 및 계획된 예비 용량을 나열하십시오.
- 입력 방식: 승인된 메인 회로 차단기, 퓨즈형 메인 또는 메인 러그 전용 아키텍처를 선택하고 상위 보호 장치를 식별하십시오.
- 고장 전류 요구 사항: 패널보드에서 사용 가능한 고장 전류를 결정하고 전체 어셈블리 SCCR 및 조건부 또는 직렬 정격 요구 사항을 확인하십시오.
- 분기 장치 시스템: 해당 패널보드 및 애플리케이션에 대해 승인된 회로 차단기, 퓨즈, 잔류 전류 장치, 서지 보호 장치, 계량 장치 또는 제어 장치만 지정하십시오.
- 설치 환경: 인클로저 유형, 장착 방식, 접근 조건, 도체 인입 및 공간 요구 사항을 선택하십시오.
- 증빙 자료 패키지: 명판 일정, 배선 또는 어셈블리 문서, 승인된 장치 목록, 인증 정보 및 필요한 모든 테스트 또는 선언 기록을 확보하십시오.
국제 용어를 사용하는 프로젝트의 경우, 배전함 제품 카테고리 는 인클로저 및 모듈형 장치 논의를 위한 유용한 출발점이 될 수 있지만, 최종 조립품은 의도된 시장 및 용도에 맞게 사양이 지정되고 검증되어야 합니다.
패널보드가 적합한 조립품이 아닐 때
프로젝트에 다음이 요구되는 경우 다른 장비 카테고리가 더 적합할 수 있습니다:
- 스위치보드 또는 스위치기어 라인업으로 더 잘 처리되는 고용량 인커밍 및 피더 배전;
- 장비의 주 기능으로서의 자동 또는 수동 전원 절체;
- 주 기능으로서의 산업용 기계 제어;
- 중전압 스위칭 및 보호;
- 후면 접근, 인출형 구조, 구획화 또는 제안된 패널보드에서 제공하지 않는 유지보수 기능;
- 다른 조작자 범주 또는 프로젝트별 검증 경로를 가진 IEC 배전반 조립품.
결정은 캐비닛 외관이 아닌, 요구되는 기능과 검증된 장비 범위를 기반으로 해야 합니다.
