A 메인 스위치 배전반의 하위 회로를 정의된 공급원에서 분리하는 데 사용되는 인입 스위칭 장치입니다. 이름은 배전반에서의 위치와 역할을 설명합니다. 지 이 장치가 부하 전류를 차단할 수 있는지, 절연을 제공하는지, 또는 과부하 또는 단락 시 트립되는지 여부는 그 자체로 알 수 없습니다. 이러한 기능은 선택한 장치와 완성된 배전반 설계에서 확인해야 합니다.

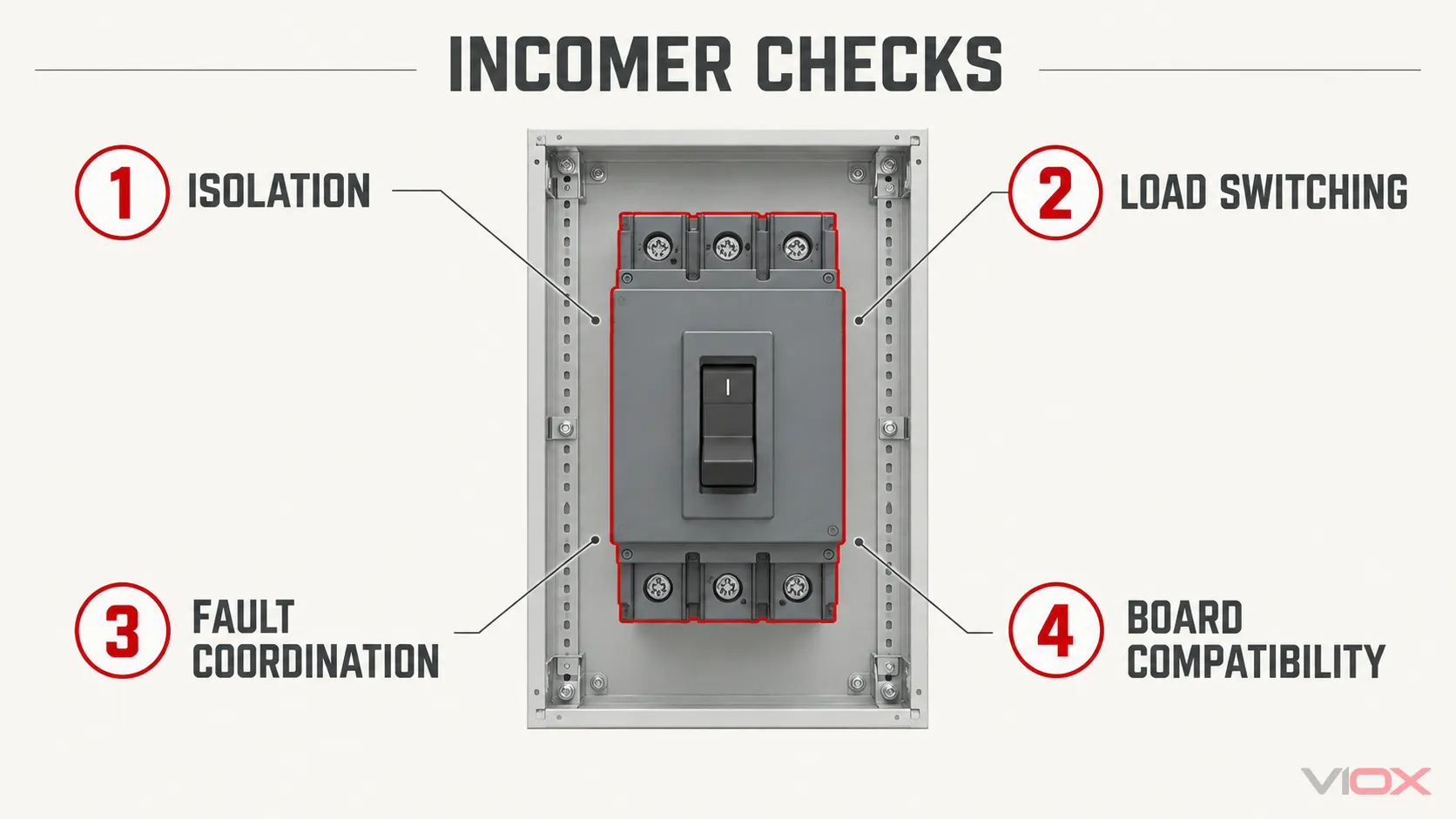

새 배전반의 경우 먼저 결정하십시오 인커머가 해야 할 일. 그런 다음 전압, 전류, 스위칭 극 수, 스위칭 정격, 단락 협조 및 보드 어셈블리 호환성을 확인하십시오. DIN 레일에 맞는 주 스위치가 반드시 해당 보드에 적합한 주 스위치인 것은 아닙니다.
| 설계 입력 | 명세 또는 검증할 사항 |
|---|---|
| 필수 기능 | 수동 차단만, 정상 부하 개폐, 또는 개폐 더하기 자동 고장 보호 |
| 공급 구성 | AC 또는 DC, 동작 전압 및 주파수, 접지 시스템, 그리고 모든 인커밍 또는 백피드 소스 |
| 전류 및 정격 | 설계 전류, 예상 개폐 빈도, 부하 유형 및 장치의 선언된 동작 정격 |
| 스위치로 연결되는 도체 | 실제 선로 및 중성선 설계를 기반으로 한 극 구성; “단상” 또는 “삼상”만으로는 추론하지 마십시오. |
| 고장 상태 | 예상 단락 전류 및 지정된 상위 보호 장치와 함께 문서화된 장치의 내전압 또는 조건부 정격 |
| 배전반 통합 | 승인된 장착, 버스바 및 단자 인터페이스, 온도 상승 한계, 인클로저, 작동 접근 및 조립 문서 |
이 표는 사양 워크시트이며, 하나의 제품이 모든 구성을 포함한다는 주장이 아닙니다. 더 넓은 보드 설계를 위해서는 VIOX의 것을 사용하십시오. 분전함 선택 가이드.
주 스위치는 어떤 부품을 차단합니까?

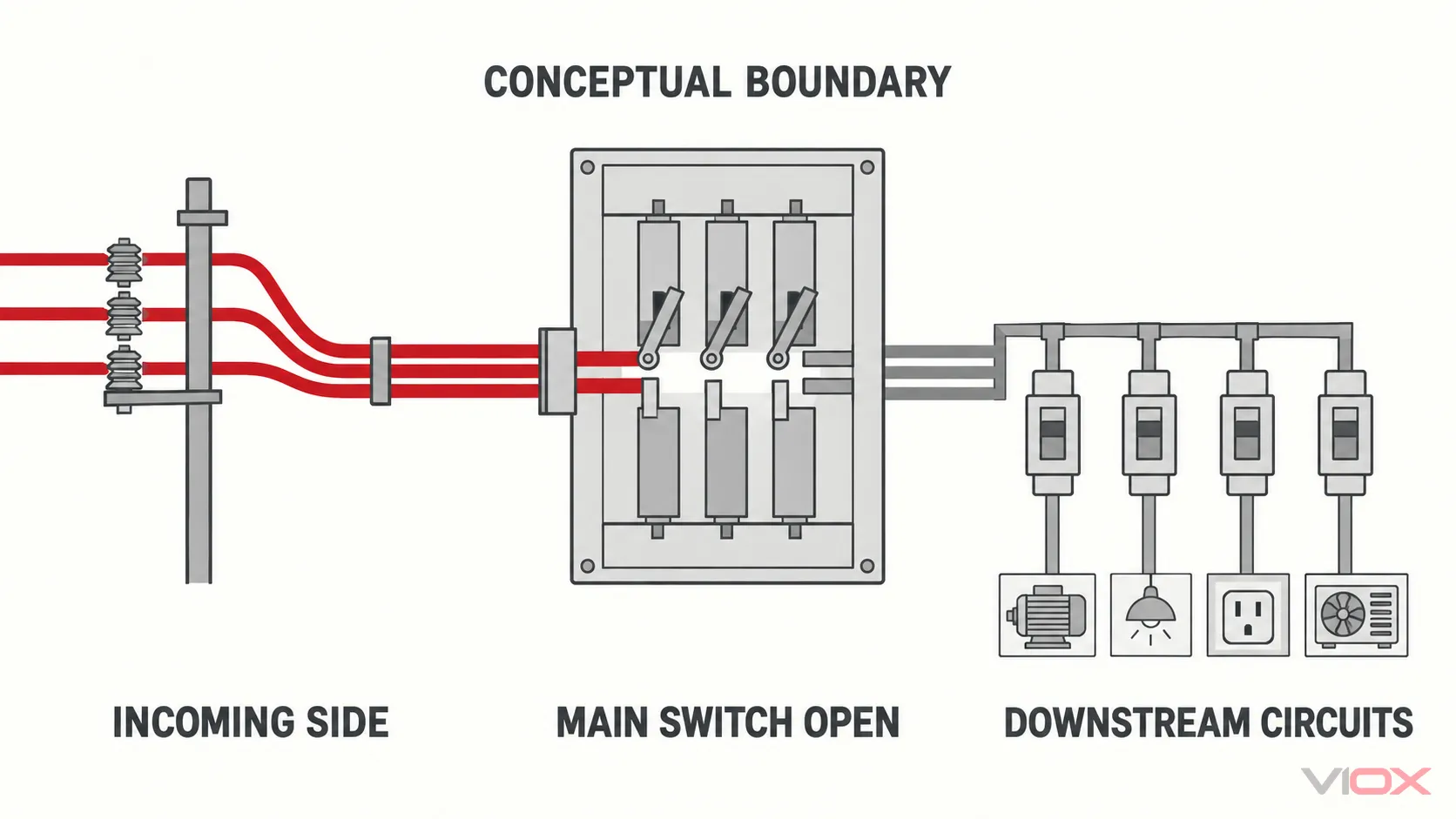

일반적인 단일 공급 보드에서 메인 스위치는 유입 공급 연결과 유출 보호 장치 사이에 위치합니다. 적합한 장치가 열리면 지정된 하위 도체가 분리됩니다. 상위 공급 케이블 및 유입 단자는 활성 상태로 유지될 수 있습니다. 미터, 서비스 장비, 발전기, 광전지(PV) 인버터 또는 배터리 시스템도 간단한 전면 패널 라벨이 시사하는 것과 다른 공급 경계를 생성할 수 있습니다.
이 구분은 유지보수 중에 중요합니다. “주 차단기 OFF”는 작동 상태이며, 모든 접근 가능한 부품에 전압이 없음을 증명하는 것은 아닙니다. 모든 전원을 식별하고, 필요한 절연 절차를 사용하며, 필요한 경우 재연결 방지 조치를 취하고, 작업 전에 적절한 방법으로 전압 부재를 확인하십시오. Electrical Safety First의 절연 지침 소비자 장치 주 차단기가 열려 있을 때 활선 상태로 남아 있는 인입 도체를 명시적으로 다룹니다.
주 차단기가 자동으로 비상 정지 시스템이 되는 것도 아닙니다. 비상 정지 기능은 편리하게 위치한 손잡이의 존재 여부가 아니라 기계 또는 설비의 완전한 제어 설계, 접근 및 필요한 정지 동작에 따라 달라집니다.
주 스위치, 스위치-차단기 또는 주 차단기?
“주 차단기”는 설치 역할입니다. 실제 인입 장치는 다른 제품군에 속할 수 있습니다.
| 인입 구성 | 개폐 및 절연 역할 | 자동 과전류 보호? | 주요 질문 |
|---|---|---|---|
| 정격 스위치-차단기 | 정격 정상 부하를 투입 및 개방하고 지정된 차단 기능을 제공합니다. | 아니요 | 부하 스위칭 범주 및 단락 협조가 적합합니까? |
| 차단 전용으로 사용되는 차단기 | 정격 차단 기능을 제공합니다. | 아니요 | 정격되지 않은 상태에서 부하를 개폐하도록 요청받고 있습니까? |
| 적합한 차단 기능을 갖춘 회로 차단기 | 정격 범위 내에서 스위칭 및 보호 기능을 수행하며, 분전반의 절연 장치로도 사용될 수 있습니다. | 예, 트립 설계에 따라 가능합니다. | 이러한 용도에 대해 차단 용량, 트립 설정 및 절연 기능이 문서화되어 있습니까? |
그리고 IEC 60947-3 제품 표준군은 스위치, 단선 개폐기 및 스위치-단선 개폐기를 포함하며, 회로 차단기는 다른 제품 표준 맥락을 가집니다. 단어만 보고 구매하지 마십시오. 옥외 사용 단선 개폐기의 절연 능력만으로는 정상 부하 차단 능력을 자동으로 증명하지 못합니다. VIOX의 절연 장치 용어 가이드에서 이러한 장치 기능에 대해 더 자세히 설명합니다.
인커밍 잔류 전류 장치는 분전반 아키텍처의 일부일 수 있지만, 잔류 전류 감지는 과전류 보호와는 다른 기능입니다. 예를 들어, RCCB는 인커밍 위치에 설치되었다고 해서 단락 보호용 회로 차단기가 되는 것은 아닙니다. 필요한 상위 보호 장치를 포함한 전체 구성이 확인되어야 합니다. 마찬가지로, 아웃고잉 MCB 및 RCBO는 할당된 회로를 보호하며, 이들의 존재가 인커머의 정격을 설정하는 것은 아닙니다.
배전반 요구 사항을 주 스위치 사양으로 전환
1. 작동 작업 정의
장치를 작업 시 보드를 분리하는 데만 사용할 것인지, 아니면 작동 중 보드의 정상 부하를 전환하는 데도 사용할 것인지? 인커머에서 자동 과부하 또는 단락 트립이 필요한 경우, 단순 스위치-분리기가 이를 제공할 것이라고 가정하는 대신 적절하게 정격된 보호 장치를 지정하십시오. 별도의 상위 장치가 이미 고장 보호를 제공하는 경우, 제안된 인커밍 스위치와 어떻게 조정되는지 문서화하십시오.
2. 공급 및 전환 도체 매핑
AC 또는 DC, 정격 작동 전압, 관련 주파수, 라인 도체, 중성선 구성 및 접지 시스템을 기록하십시오. 해당 설치 규칙 및 제품 설계에 따라 어떤 도체를 전환해야 하는지 결정하십시오. “3상”을 범용 3극 또는 4극 처방으로 변환하지 마십시오. 중성선 및 결합된 보호/중성선 도체 구성은 시스템별 검토가 필요합니다. 해당 3상 분리 장치 가이드 는 더 깊은 3극 대 4극 결정을 소유합니다.
목록 모든 가능한 소스. 그리드 공급 장치와 PV, 배터리 또는 발전기 연결이 있는 보드는 전체 보드를 분리하는 OFF 위치를 설명하기 전에 소스 상태 도면이 필요합니다. 장치의 극 수는 인식되지 않은 역전류 경로를 해결할 수 없습니다.
3. 실제 개폐 부하에 맞는 전류 선정
회로 차단기 설계 전류와 적용 전압 및 부하 범주에서의 장치의 선언된 작동 전류를 비교합니다. 스위치가 단순히 닫혔을 때 전류를 흘리는 것 이상으로 예상되는 부하를 개폐하도록 의도되었는지 확인합니다. 설치 온도, 인클로저 효과, 단자, 도체 크기 및 제조업체 지침을 검토합니다. 눈에 띄는 암페어 표기만으로는 빈번한 개폐 또는 특정 부하 유형에 대한 적합성이 확립되지 않습니다.
4. 고장 전류 및 협조 확인
회로 차단기에서의 예상 고장 전류를 결정합니다. 비보호 주 스위치는 단락을 자체적으로 차단하지 않습니다. 정의된 조건을 견뎌야 하며 지정된 퓨즈 또는 회로 차단기와 협조되어야 합니다. 조건부 단락 정격은 제조업체의 증거에 명시된 보호 장치 및 조건에 따라 달라집니다. 다른 조합의 헤드라인 정격을 이전하거나 스위치의 일반 전류 정격이 차단 용량 정격이라고 가정하지 마십시오.
인커머가 회로 차단기인 경우, 해당 차단 용량 및 트립 특성을 별도로 확인합니다. VIOX 회로 차단기 대 차단기 가이드 는 해당 보호 기능 구분을 다룹니다.
5. 개별 장치뿐만 아니라 완성된 회로 차단기 확인
주 스위치는 다음 사항에 적합해야 합니다. 검증된 조립품: 인입 및 인출 단자, 버스바 인터페이스, 장착, 인클로저 접근, 방열, 도체 라우팅 및 작동 핸들 배열. 보드 제조업체의 허용된 인입 옵션 및 필요한 증거를 확인하십시오. 모듈 폭 일치가 부품 혼합을 승인하는 것은 아닙니다. IEC 프레임워크에서, IEC 61439-3:2024 일반인이 조작하도록 의도된 배전반을 다루며, IEC 61439-2:2020 배전반이라는 명칭에 관계없이 조립체의 적용 부분에 따라 전력 개폐 장치 및 제어 장치 조립체에 적용됩니다.“
예시 사양 인계
Suppose a panel builder is ordering an incoming device for a three-phase distribution board. A useful request is not “send a 100 A main switch.” It is a documented set of inputs: supply voltage, calculated board current, neutral and earthing arrangement, whether normal load switching is required, prospective short-circuit current, upstream protective-device details, any alternative energy sources, enclosure and busbar system, and destination-market requirements. The supplier can then identify a candidate product and provide 모델별 검토를 위한 부하 정격, 단락 증거 및 조립 호환성. 이 예시만으로는 어떠한 장치도 승인되지 않습니다.
주 스위치 대 계량기 절연기: 영국 경계
영국 소비자 장치 용어에서 메인 스위치 는 일반적으로 소비자 장치의 유입 장치입니다. 계량기 절연 스위치 는 계량기-보드 공급 장치와 관련된 별도의 상위 장치입니다. 소비자 장치 메인 스위치를 열어도 공급 케이블이나 단자가 반드시 전원이 차단되는 것은 아니며, 소비자 장치 자체 작업을 위해서는 상위 절연 지점이 필요할 수 있습니다. 이 용어는 영국에서 유용하지만 모든 국가의 서비스 및 계량 장치에 변경 없이 적용해서는 안 됩니다.
전체 보드 컨텍스트를 보려면 소비자 장치에 포함된 내용. 을 읽으십시오. 유입 장치 이상의 장치 계열 선택 프로세스는 절연 스위치 선택 방법.
RFQ 확인
주문 전에 제안된 공급업체 또는 패널 제조업체에 보드의 공급 다이어그램을 보내고 다음 항목에 대한 증거를 요청하십시오: 필요한 스위칭/차단 기능; 전압 및 작동 전류; 스위치 폴; 부하 범주; 예상 고장 전류 및 보호 장치 조정; 버스바 및 단자 호환성; 조립 승인; 및 대상 시장 문서. 스위치가 OFF일 때 어떤 부품에 전원이 공급되는지 문의하십시오. 답변이 특정 모델에 따라 달라지는 경우, 일반적인 제품 범주 레이블에 의존하기보다는 해당 모델의 최신 데이터시트 및 설치 지침을 요청하십시오.
