아크 플래시 사고 에너지 계산: IEEE 1584 입력값 및 워크플로우

이 페이지 정보

적용 범위 내의 장비에 대해 아크 플래시 입사 에너지 계산은 단일 고장 전류 공식이 아닙니다. 이는 검증된 전력 시스템 모델과 장비별 입력값을 결합하여 아크 전류를 계산하고, 해당 전류에서 보호 장치의 차단 시간을 찾으며, 정의된 작업 거리에서의 예상 입사 에너지와 그에 상응하는 아크 플래시 경계를 결정하는 시스템 연구입니다.

IEEE 1584-2018 대상 3상 AC 전기 시스템에 대한 수학적 모델을 제공합니다. 채택된 NFPA 70E의 적용 가능한 판본은 전기 안전 프로그램, 위험 평가, 작업 관행 및 개인 보호 장비 결정 내에서 연구 결과를 사용합니다. 계산 결과나 장비 라벨이 통전 중 작업을 승인하는 것은 아닙니다.

안전 경계: 아크 플래시 연구는 검증된 시스템 데이터와 유효성이 확인된 소프트웨어를 사용하여 자격을 갖춘 사람이 수행하거나 검토해야 합니다. 이 기사는 워크플로우와 검토 논리를 설명하며, IEEE 방정식을 재현하거나 엔지니어링 연구를 대체하지 않습니다.

계산은 의존성 체인입니다

아크 플래시 연구를 이해하는 가장 유용한 방법은 일련의 의존적 결정 과정으로 보는 것입니다:

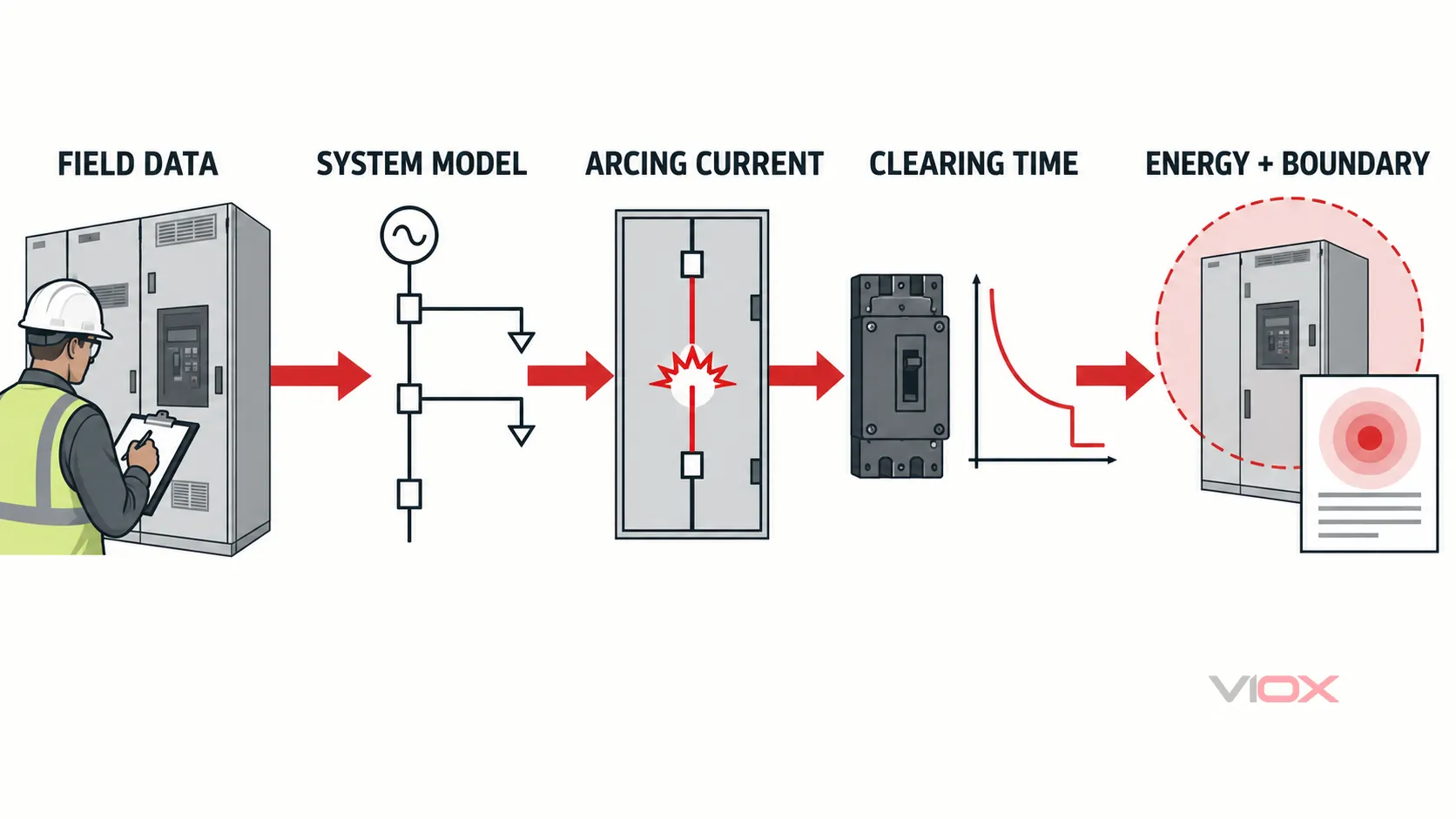

현장 데이터 → 시스템 모델 → 볼트 단락 전류 → 아크 전류 → 보호 장치 차단 시간 → 사고 에너지 및 아크 플래시 경계

초기 단계 근처의 오류는 이후의 모든 단계로 전파됩니다. 잘못된 변압기 임피던스, 가정된 도체 길이, 구식 차단기 설정 또는 잘못된 외함 구성은 소프트웨어가 방정식을 올바르게 수행하더라도 계산된 출력값을 변경할 수 있습니다.

따라서 그 결과는 입력 데이터, 시스템 구성, 보호 모델 및 그 이면의 엔지니어링 가정만큼만 타당성을 가집니다.

IEEE 1584, NFPA 70E 및 NEC는 서로 다른 역할을 합니다

이 문서들은 서로 관련되어 있지만 상호 교환할 수 없습니다.

문서 또는 프레임워크	이 워크플로우에서의 주요 작업	대체할 수 없는 기능
IEEE 1584-2018 및 정오표	해당 범위 내에서 예측된 사고 에너지 및 아크 플래시 경계에 대한 모델과 분석 프로세스를 제공함	단락 연구, 협조 연구, 작업장 위험 평가 또는 PPE 프로그램
IEEE 1584.1-2022	소유자가 아크 플래시 위험 계산 연구의 범위와 결과물을 명시하도록 지원함	계산 모델 자체
IEEE 1584.2-2025	1000 V 이하의 적용 대상 3상 50/60 Hz 전기 시스템에 대한 데이터 수집 지침 및 체크리스트를 제공합니다	명시된 범위를 벗어나는 모든 전압, 시스템 유형 또는 방법에 대한 데이터 수집
NFPA 70E	위험성 평가 및 PPE 결정에 사고 에너지 결과를 활용하는 방법을 포함하여, 적용 가능한 맥락 내에서 작업장 전기 안전 관행을 규정합니다	IEEE 1584 계산 모델 또는 활선 작업 수행 허가
NEC 요구 사항	해당 관할 구역의 설치 및 현장 표시 요구 사항을 다룹니다	완전한 작업장 위험성 평가 또는 사고 에너지 연구

IEEE는 IEEE 1584-2018을 IEEE 1584-2002를 대체하는 현행 표준으로 정의합니다. 해당 표준의 적용 범위는 공칭 208 V에서 15 kV 사이의 3상 AC 장비 및 도체를 설명하며, 단상 AC 계산, DC 계산, 단락 연구, 과전류 보호 장치 협조 연구 및 PPE 권장 사항은 명시적으로 제외합니다. 동일한 IEEE 페이지에서 방법론 구현 시 포함되어야 할 정오표(errata)도 확인할 수 있습니다.

일반 장비 표기와 사고 에너지 기반 장비 표기 간의 상세한 구분은 다음의 VIOX 가이드를 참조하십시오. 아크 플래시 라벨 요구 사항.

아크 플래시 계산에는 어떤 입력이 필요합니까?

계산 입력값은 전기 시스템의 전원과 물리적 아크 환경을 모두 설명합니다. 이는 연구 대상인 장비 및 운전 조건과 일치해야 합니다.

입력	무엇을 나타내는가	중요한 이유	검토 질문
공칭 시스템 전압	연구 대상 버스 또는 장비의 전압	적용 가능한 모델 범위를 선택하며 아크 전류 거동에 영향을 미칩니다	모델 전압이 단선 결선도 및 현장 장비와 일치합니까?
볼트 고장 전류	해당 위치에서 임피던스가 0인 고장 발생 시의 예상 전류	아크를 유지하는 데 사용할 수 있는 전원을 설정하며 아크 전류 계산의 입력값으로 사용됨	패널 라벨이나 추측이 아닌, 현재의 단락 모델에서 도출된 것입니까?
아크 전류	아크를 통해 흐르는 것으로 예측되는 전류	에너지 방출량과 보호 장치가 시간-전류 응답 곡선상에서 작동하는 지점을 모두 결정함	방법론에서 요구하는 모든 아크 전류 사례를 평가했습니까?
전극 구성	가능한 아크 위치에서의 도체 또는 전극의 방향 및 배치	에너지가 외함 외부 또는 내부로 향하는 방식의 변경	선택된 구성이 실제 장비 형상에 의해 지원되는가?
도체 간격	관련 충전부 간의 이격 거리	아크 거동에 영향을 미치며 장비 등급 또는 측정된 형상을 나타내야 함	해당 값은 측정, 문서화되었거나 정당한 방법을 사용하여 할당되었는가?
인클로저 치수	관련 외함의 높이, 폭 및 깊이	인클로저는 열에너지를 재지향하고 집중시킬 수 있습니다	치수가 전체 실이나 라인업이 아닌 실제 아크 인클로저를 설명하고 있습니까?
작업 거리	작업 시 예상 아크 발생원으로부터 작업자의 얼굴 및 몸통까지의 거리	입사 에너지는 거리에 따라 변합니다	거리는 모든 버스에 동일하게 복사된 것이 아니라 장비와 작업에 기반을 두고 있습니까?
보호 장치 특성	퓨즈 데이터, 차단기 트립 곡선, 릴레이 곡선, 설정 및 작동 메커니즘	아크 전류를 고장 제거 시간으로 변환합니다	해당 모델은 설치된 장치, 설정값 및 총 차단 시간을 사용합니까?
시스템 작동 모드	유틸리티 전원, 발전기, 변압기, 타이 및 운전 중인 스위칭 상태	고장 전류와 고장을 차단하는 장치가 변경됩니다	신뢰할 수 있는 정상 및 대체 구성이 모델링되었습니까?

OSHA 지침 또한 사고 에너지가 전류, 차단 시간 및 작업자 거리에 크게 의존함을 강조합니다. 또한 이 지침은 관련 장비 인클로저 및 작업 거리를 포함하여 실제 노출과 유사한 합리적인 가정을 요구합니다.

볼트 고장 전류는 아크 전류가 아닙니다

볼트 고장 전류는 임피던스가 무시할 수 있는 수준인 고장에 대해 예측된 전류입니다. 아크에는 임피던스가 있으므로 보호 장치 작동을 평가하는 데 사용되는 아크 전류는 다릅니다. 패널의 단락 전류 정격, 차단기 차단 정격 또는 단순화된 지점 간 고장 전류 추정치를 전체 연구 입력값 대신 사용할 수 없습니다.

VIOX 단락 전류 계산 가이드 기본적인 고장 전류 개념과 회로 차단기의 kA 의미를 설명합니다. 이러한 계산은 가용 전류를 이해하는 데 유용하지만, IEEE 1584 연구에 필요한 물리적 구성 및 보호 응답 입력값은 제공하지 않습니다.

차단 시간은 아크 전류에서 평가되어야 합니다

보호 장치는 실제로 통과하는 전류에 반응합니다. 아크 전류가 계산되면 엔지니어는 설치된 퓨즈 특성, 회로 차단기 트립 곡선 또는 릴레이와 회로 차단기 모델로부터 해당 동작 시간을 결정합니다.

총 차단 시간에는 감지, 의도적 지연, 기계적 개방 및 차단이 포함될 수 있습니다. 관련 데이터와 설정은 운용 중인 장비를 반영해야 합니다. 일반적인 회로 차단기 제품군 곡선이나 구형 릴레이 설정을 사용하면 계산된 전류가 잘못된 동작 영역에 위치할 수 있습니다.

기본적인 판독 방법이 필요하면 다음을 참조하십시오 회로 차단기 시간-전류 곡선을 읽는 방법.

아크 플래시 연구 워크플로우

1. 연구 범위 및 결과물 정의

시설, 버스, 장비 등급, 시스템 전압 범위, 운영 구성, 제외 사항, 현장 라벨 기대치, 보고서 형식 및 데이터 가정을 식별하십시오. IEEE 1584.1-2022 연구 범위 및 결과물을 명시하기 위한 권장 요구 사항을 다룹니다.

유용한 범위 정의는 누락된 데이터를 처리하는 방법, 가정을 승인하는 주체, 사용할 계산 방법 및 정오표 버전, 최종 모델을 보존하는 방법을 정의합니다.

2. 현장 데이터 수집 및 검증

현재의 단선 결선도에서 시작하여 현장에서 장비를 확인하십시오. 일반적인 기록은 다음과 같습니다:

유틸리티 전원 및 변압기 정보;
도체 재질, 크기, 길이 및 경로;
발전기, 모터 및 기타 관련 전원;
개폐 장치, 배전반, 모터 제어 센터, 패널 및 외함;
퓨즈, 차단기, 릴레이, 변류기 및 보호 설정;
필요한 경우 장비 치수, 도체 간격 및 전극 배치;
정상 및 대체 스위칭 구성;
정의된 조건 하에서 사용될 수 있는 유지보수 스위치 또는 에너지 저감 설정.

IEEE 1584.2-2025 1000 V 이하에서 작동하는 3상 50/60 Hz AC 시스템에 대한 데이터 수집을 위한 집중적인 지침과 체크리스트를 추가합니다. 이 지침의 존재는 중요한 점을 강조합니다. 즉, 정확한 현장 데이터는 단순한 사무적 준비 작업이 아니라 공식적인 연구 활동이라는 것입니다.

검증되지 않은 자리 표시자는 모델과 보고서에 계속 표시되어야 합니다. 이를 임의로 “준공(as-built)” 사실로 간주해서는 안 됩니다.

3. 전력 시스템 모델 구축 및 검증

모델은 시스템의 전원, 변압기, 도체, 개폐 장치, 단락 전류에 실질적으로 기여하는 부하 및 보호 기능을 재현해야 합니다. 장치 식별자는 단선 결선도 및 현장 라벨과 일치해야 하므로 결과를 실제 장비로 추적할 수 있습니다.

기본 검증에는 전압 기준, 변압기 결선 및 임피던스, 도체 단위, 전원 구성, 보호 장치 식별자, 그리고 개방 또는 폐쇄 타이(tie)가 각 연구 시나리오와 일치하는지 확인하는 작업이 포함됩니다.

4. 단락 분석 수행

각 신뢰할 수 있는 운전 모드에 대해 관련 위치별로 가용한 볼트형 단락 전류를 계산하십시오. 단락 연구와 사고 에너지 연구는 서로 연결되어 있지만 동일한 분석은 아닙니다.

단락 결과는 또한 장비 차단 정격 및 조립품 정격과 비교하여 확인해야 합니다. 해당 장비 적합성 문제는 작업자에 대한 예상 열 노출과는 별개의 문제이며, VIOX는 해당 가이드에서 그 차이를 설명합니다. 단락 전류 정격(SCCR).

5. 장비 구성에 대한 아크 전류 계산

올바른 전압 및 물리적 구성 입력을 사용하여 IEEE 1584 모델을 적용하십시오. 이전 IEEE 1584-2002 스프레드시트나 기존 논문의 방정식을 가져와서 그것이 2018년 방법을 나타낸다고 가정하지 마십시오.

모델 구현 시 표준 판본, 반영된 정오표, 소프트웨어 버전 및 관련 가정을 명시해야 합니다. 엔지니어는 결과를 수용하기 전에 해당 장비가 방법론의 범위 내에 있는지 확인해야 합니다.

6. 보호 장치의 차단 시간 결정

계산된 아크 전류에서 보호 시스템을 평가하십시오. 전류의 작은 변화로도 픽업 임계값을 넘거나 동작 지점이 순시 영역에서 단시간 또는 반한시 영역으로 이동할 수 있습니다. 이러한 차단 시간의 변화가 사고 에너지 결과에 지배적인 영향을 미칠 수 있습니다.

릴레이 방식 차단기의 경우 릴레이 곡선만 보지 말고 전체 보호 체인을 검토하십시오. 퓨즈의 경우 적용 가능한 전체 차단 정보를 사용하십시오. 저압 회로 차단기의 경우 트립 유닛 설정과 모델에 표현된 차단기 동작 특성을 모두 확인하십시오.

7. 사고 에너지 및 아크 플래시 경계 계산

주요 출력값은 다음과 같습니다:

지정된 작업 거리에서의 사고 에너지, 미국 관례상 일반적으로 제곱센티미터당 칼로리(cal/cm²) 단위로 보고됨; 그리고
아크 플래시 경계, 적용 가능한 작업장 안전 프레임워크에 의해 정의된 임계값과 관련된 거리입니다.

이러한 출력값은 시나리오, 작업 거리, 보호 상태 및 계산 방법과 연계되어야 합니다. 이러한 종속성 없는 수치는 감사하거나 안전하게 적용하기 어렵습니다.

8. 유효한 작동 및 감도 시나리오 비교

가장 높은 볼트형 단락 전류(bolted fault current)가 발생하는 시나리오를 자동으로 선택하지 마십시오. 모델링된 모든 신뢰할 수 있는 조건을 비교하고 장비 및 작업 상황에 대해 지배적인 유효 결과를 유지하십시오.

최종 보고서에는 어떤 시나리오가 제어되는지, 왜 제어되는지, 그리고 결과가 유지보수 스위치나 기타 임시 작동 조건에 의존하는지 여부를 설명해야 합니다.

9. 결과 검토, 문서화 및 구현

기술 검토 시 입력 추적성, 모델 경고, 보호 곡선, 시나리오 로직, 범위 제외 사항 및 이상치를 확인해야 합니다. 결과물은 다른 자격을 갖춘 검토자가 결과 도출 방식을 이해할 수 있도록 충분한 정보를 보존해야 합니다.

검토를 마친 후에야 연구 결과를 현장 라벨, 전기 안전 프로그램, 작업 계획, PPE 선정 및 적용 가능한 요구 사항에 따른 완화 결정에 반영해야 합니다.

더 낮은 단락 전류가 더 높은 사고 에너지를 의미할 수 있는 이유

“고장 전류가 클수록 아크 플래시 에너지가 항상 더 크다”는 일반적인 가정은 불완전합니다. 전류는 방출되는 에너지에 영향을 미치지만, 보호 장치가 얼마나 빨리 작동하는지도 제어합니다.

동일한 장비에서 두 가지 신뢰할 수 있는 구성을 고려하십시오:

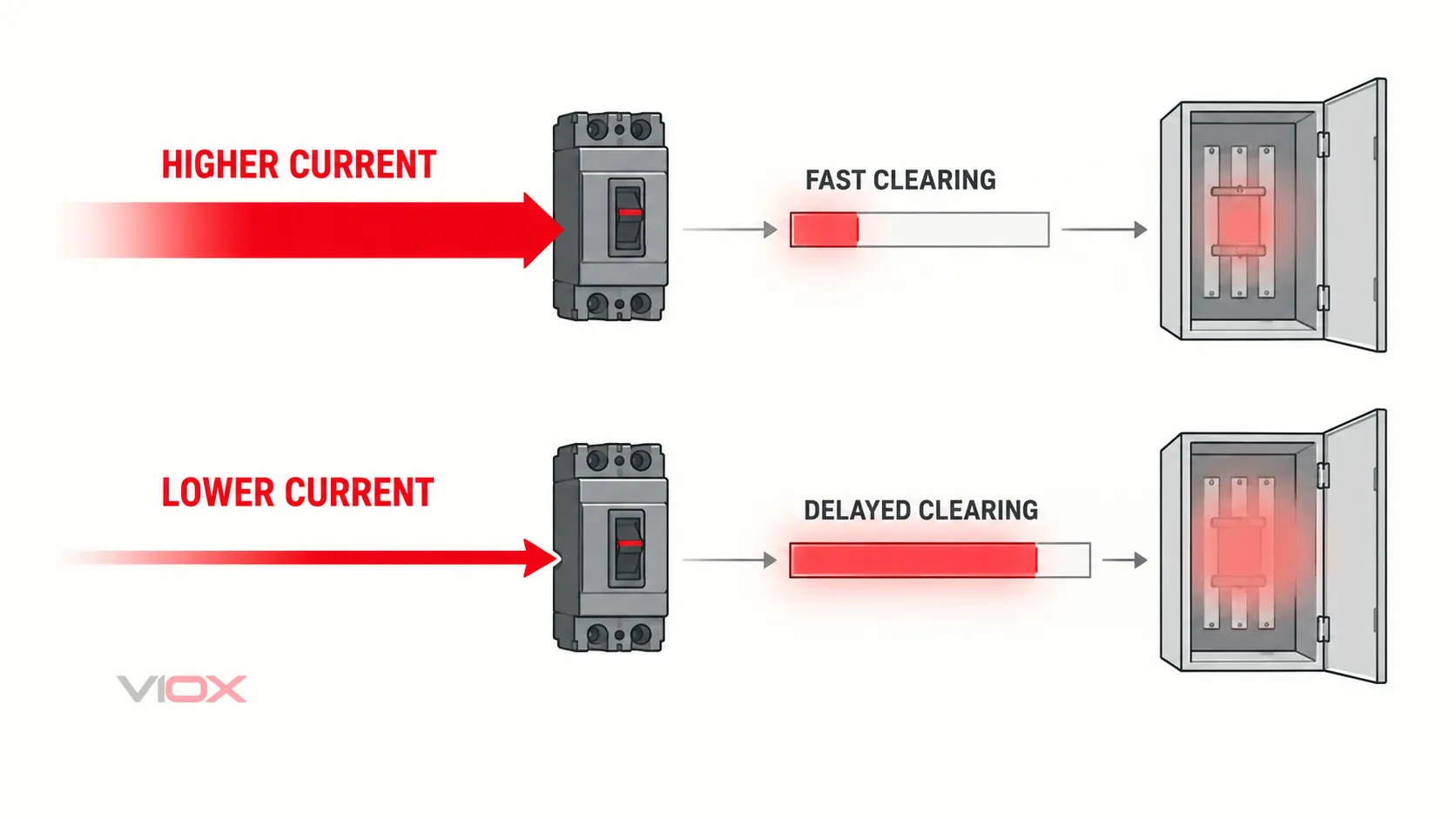

시나리오	고장 전류 상태	보호 응답	가능한 결과
강한 전원	더 높은 아크 전류	순시 또는 고속 보호 영역	고전력, 짧은 아크 지속 시간
약한 전원 또는 대체 구성	더 낮은 아크 전류	지연 또는 반한시 보호 영역	더 낮은 전력이지만 훨씬 긴 아크 지속 시간

두 번째 시나리오의 전류가 순시 픽업 미만으로 떨어지거나 더 느린 곡선 영역으로 들어가는 경우, 더 긴 지속 시간이 더 높은 입사 에너지 결과를 초래할 수 있습니다. 지배적인 사례는 최대 전류만으로 결정되는 것이 아니라 전체 전류-시간 상호작용에 의해 결정됩니다.

이것이 바로 선택된 방법에서 요구하는 민감도 사례가 보호 장치 모델을 통해 수행되어야 하는 이유입니다. 원래의 차단 시간은 그대로 둔 채 전류만 수학적으로 줄이는 것으로는 충분하지 않습니다.

어떤 운전 시나리오를 고려해야 하는가?

시나리오 세트는 모든 이론적인 스위치 조합이 아닌, 신뢰할 수 있는 전기 시스템 상태를 나타내야 합니다. 시설에 따라 주요 사례에는 다음이 포함될 수 있습니다:

시스템 변경	결과가 변경될 수 있는 이유
최대 대 최소 유틸리티 기여도	볼트 단락 전류와 보호 동작 지점을 모두 변경
버스 타이 개방 대 폐쇄	전원 경로, 전류 크기 및 차단 장치 변경
단일 변압기 대 병렬 변압기	가용 단락 전류 및 보호 응답 변경
발전기 온/오프라인 상태	전류 기여도를 추가하거나 제거하며 릴레이 로직을 변경할 수 있음
모터 기여도 존재 여부	관련 버스의 초기 단락 전류에 영향을 줄 수 있음
정상 급전선 대 대체 급전선	차단 경로에 다른 보호 장치를 배치할 수 있음
정상 설정 대 유지보수 설정	보호 속도를 변경하지만, 대체 상태가 제어되고 적용 가능한 경우에만 해당함

모델 조합은 기술적으로 신뢰할 수 있어야 하며 시설의 운영 절차에 따라 관리되어야 합니다. 발생할 수 없는 구성은 연구 내용을 부풀릴 필요가 없지만, 일반적인 비상 또는 유지보수 구성은 단지 정상적인 단선 결선도 상태가 아니라는 이유만으로 무시되어서는 안 됩니다.

아크 플래시 연구 결과 검토 방법

검토자는 많은 일반적인 결함을 찾기 위해 모든 방정식을 다시 만들 필요는 없습니다. 중요한 각 버스나 장비 항목에 대해 다음을 질문하십시오:

입력 추적성

전압, 변압기, 도체, 전원 및 보호 데이터가 현장 기록이나 승인된 가정으로 추적될 수 있습니까?
가정된 값이 측정된 사실로 제시되지 않고 식별되어 있습니까?
장치 이름이 모델, 단선 결선도, 보고서 및 제안된 라벨 전반에 걸쳐 일치합니까?

물리적 구성

전극 구성이 아크 발생 가능 지점의 장비와 일치합니까?
외함 치수와 도체 간격이 해당 구획을 설명합니까?
작업 거리가 해당 장비 및 작업에 적절합니까?

보호 응답

차단 시간이 볼트형 단락 전류가 아닌 각 적용 가능한 아크 전류에서 평가되었습니까?
설치된 트립 장치 또는 릴레이 설정이 문서화되어 있습니까?
모델에 올바른 퓨즈 곡선 또는 회로 차단기/릴레이 조합이 포함되어 있습니까?
장치 상태 및 유지보수가 작업장 안전 프로그램과 일관되게 처리됩니까?

시나리오 로직

신뢰할 수 있는 전원, 타이, 발전기 및 대체 급전선 상태가 포함되어 있습니까?
보고서에 어떤 사례가 적용되는지 명시되어 있습니까?
에너지 저감 유지보수 설정이 결과를 제어하는 경우, 필요한 작동 상태가 영구적인 것으로 가정되지 않고 명확하게 식별되어 있습니까?

출력 해석

입사 에너지가 명시된 작업 거리와 연관되어 있습니까?
아크 플래시 경계가 명시된 방법 및 시나리오와 연관되어 있습니까?
범위 외 장비 및 계산 방법이 식별되어 있습니까?
완화 권장 사항은 개선을 가정하는 것이 아니라 재계산을 통해 따르고 있습니까?

결과가 알려주는 것과 알려주지 않는 것

입사 에너지는 예측된 열 노출입니다

입사 에너지는 모델링된 조건 하에서 지정된 거리에서의 예측된 열 에너지를 설명합니다. 이는 모든 아크 플래시 결과를 완벽하게 측정하는 것은 아닙니다. 압력, 소리, 비산물, 용융 물질, 독성 부산물 및 감전 위험은 별도로 고려해야 합니다.

아크 플래시 경계는 일반적인 안전 작업 거리가 아닙니다

아크 플래시 경계는 적용 가능한 프레임워크 하에서 정의된 열 노출 임계값을 다룹니다. 이는 감전 접근 경계, 제한적 접근 규칙, 장비 작동 절차 또는 필요할 때마다 전기적으로 안전한 작업 조건을 확립해야 하는 요구 사항을 대체하지 않습니다.

라벨은 요약일 뿐 연구 자체가 아닙니다

현장 라벨에는 결과의 근거가 되는 모델, 가정, 보호 곡선 및 시나리오 비교를 포함할 수 없습니다. 보관된 연구 문서는 기술 기록이며, 라벨은 현장 사용을 위해 선택된 정보를 전달합니다.

SCCR과 차단 정격은 서로 다른 질문에 대한 답입니다

SCCR은 어셈블리가 지정된 단락 조건에서 견디거나 안전하게 처리할 수 있는 능력을 다루는 반면, 차단기의 차단 정격은 명시된 조건 하에서 고장 전류를 차단할 수 있는 능력을 다룹니다. 두 정격 모두 특정 거리에서 작업자에게 발생하는 입사 에너지를 직접적으로 명시하지는 않습니다.

IEEE 1584-2018의 한계

IEEE 공개 범위에 따르면 IEEE 1584-2018은 공칭 208 V에서 15 kV 사이의 3상 AC 시스템 내 전기 장비 및 도체를 다룹니다. 이 표준은 다음 항목에 대한 계산 모델을 제공하지 않습니다:

단상 AC 시스템;
DC 시스템;
명시된 전압 범위를 벗어나는 시스템;
단락 분석 자체;
과전류 보호 장치 협조; 또는
PPE 권장 사항.

그러한 제외 사항이 아크 플래시 위험이 없다는 것을 의미하지는 않습니다. 이는 기술적으로 타당한 다른 방법, 적절한 증거 및 자격을 갖춘 엔지니어링 판단이 필요함을 의미합니다. 사용된 방법은 명시되어야 하며 그 범위는 문서화되어야 합니다.

OSHA는 또한 낮은 전압이 곧 낮은 아크 플래시 위험을 의미하는 것은 아니라고 경고합니다. 가용 전류, 지속 시간, 거리, 장비 구성 및 작업 조건을 평가해야 하며, 공칭 전압만으로 위험을 간과해서는 안 됩니다.

연구를 검토하거나 업데이트해야 하는 시기

변경 사항이 전원, 임피던스, 보호 응답, 장비 구성 또는 작업 가정에 영향을 줄 수 있는 경우 검토가 적절합니다. 예시는 다음과 같습니다:

유틸리티 또는 변압기 변경;
발전기 또는 대형 모터 추가;
도체 또는 피더 수정;
퓨즈, 회로 차단기, 릴레이 또는 트립 장치 교체;
릴레이 설정 또는 회로 차단기 설정 변경;
버스 타이 또는 운영 절차 변경;
에너지 저감 제어 장치의 추가 또는 제거;
외함 또는 전극 구성을 변경하는 장비 교체;
현장 데이터나 가정이 부정확했음을 발견한 경우;
적용 가능한 안전 프로그램 또는 채택된 표준에 따른 정기 검토가 필요한 경우.

완화 프로젝트는 더 빠른 장치나 설정이 제안되었다고 해서 완료되는 것이 아닙니다. 수정된 구성은 모델링되어야 하며, 협조 및 장비에 미치는 영향을 확인하고 사고 에너지 분석을 업데이트해야 합니다.

아크 플래시 연구 검토 체크리스트

연구 사양서를 작성하거나 결과물을 검토할 때 이 최종 체크리스트를 사용하십시오:

IEEE 1584 에디션, 정오표 및 소프트웨어 버전이 식별되었습니다.
연구 범위, 제외 사항, 가정 및 인도물은 명확합니다.
현장 데이터는 추적 가능하며 검증되지 않은 값은 표시되어 있습니다.
단선 결선도와 계산 모델이 일치합니다.
볼트 체결 단락 전류는 신뢰할 수 있는 운전 모드에 대해 계산됩니다.
아크 전류는 올바른 장비 구성을 사용하여 계산됩니다.
보호 장치의 차단 시간은 각 해당 아크 전류에서 결정됩니다.
전극 구성, 도체 간격, 외함 치수 및 작업 거리는 정당화됩니다.
신뢰할 수 있는 전원, 타이, 발전기 및 대체 급전선 시나리오가 비교됩니다.
각 보고된 결과에 대해 지배적인 시나리오가 식별됩니다.
입사 에너지와 아크 플래시 경계는 작업 거리 및 시나리오와 연관되어 있습니다.
범위 외 시스템은 명명되고 정당화된 대체 방법을 사용합니다.
연구 결과물은 활선 작업에 대한 허가로 제시되지 않습니다.
라벨, 단선 결선도, 보고서 및 안전 프로그램 기록은 일관된 장비 식별자를 사용합니다.
모든 완화 조치 변경 사항은 구현 전에 재계산 및 검토됩니다.

가장 강력한 아크 플래시 연구는 가장 보수적으로 보이는 수치를 가진 연구가 아닙니다. 이는 입력값, 가정, 보호 장치 응답, 시나리오 선택 및 한계값이 검토 가능하고 최신 상태로 유지될 만큼 투명한 연구입니다.
