世界的に認知されている主要なケーブルグランドメーカーは以下の通りです。 CMP Products、Hawke / Hubbell、Peppers Cable Glands、LAPP SKINTOP、HUMMEL、PFLITSCH、Jacob、WISKA、R. STAHL、VIOX. これらの企業は、危険場所用ケーブルグランド、EMC対応ケーブルグランド、産業用ストレインリリーフ、船舶用ケーブルエントリー、盤用アクセサリー、ナイロン製グランド、真鍮製グランド、ステンレス製グランド、OEM供給など、多様なニーズに対応しています。.
すべてのプロジェクトにおいて「最高」と言える単一のケーブルグランドメーカーは存在しません。適切なサプライヤーは以下の要素によって決まります。 材質、ねじ規格、適合ケーブル径範囲、IP等級、EMCシールド要件、防爆認証、付属品、リードタイム、技術資料、OEMカスタマイズ.
販売代理店や盤メーカーにとって、優れたケーブルグランドサプライヤーとは単なるブランド名ではありません。安定した製品品質、明確なデータシート、正確なねじ規格、信頼性の高いシール性能、一貫した梱包、そしてリピート注文へのサポートを提供できるパートナーです。.
要点
- ケーブルグランドのメーカーは、ブランドだけでなく用途に応じて比較検討すべきである。. 防爆（Ex）ケーブルグランドに強みを持つサプライヤーが、低コストのナイロン製グランドにおいても最良の選択肢であるとは限らない。.
- IP68等級であるというだけでは不十分である。. 試験条件、適合ケーブル径範囲、シールワッシャー、壁厚、および施工品質を確認すること。.
- EMC対応ケーブルグランドには、シールドの導通性が求められる。. 金属製グランドであれば自動的にEMC対応となるわけではない。.
- 危険場所用グランドには、関連する認証書類が必要である。. ATEX、IECEx、UL、CSA、NEC、CEC、および各地域の承認については、対象モデルごとに確認する必要がある。.
- 防爆ケーブルグランドは単一のカテゴリーではありません。. 耐圧防爆（Ex d）、安全増防爆（Ex e）、アーマード用、ノンアーマード用、およびバリア式グランドは、それぞれ異なる保護要件に対応します。.
- OEMバイヤーは、カスタマイズの可否とリードタイムを確認する必要があります。. ネジ規格、色、材質、梱包、ロゴ、および付属品キットは、グランド本体と同等に重要です。.
ケーブルグランドメーカー比較表
| メーカー | 主な長所 | 最適 | バイヤーが確認すべき事項 |
|---|---|---|---|
| CMP製品 | 産業用・危険場所用ケーブルグランドおよびケーブルクリート | 石油・ガス、海洋、鉱業、重工業 | ATEX、IECEx、UL、CSA、IEC 62444、ケーブルタイプ適合性 |
| Hawke / Hubbell | 過酷な環境および危険場所向け電気製品 | 石油化学、オフショア、産業プロジェクト | 防爆認証、材質、ケーブル外装適合性 |
| Peppersケーブルグランド | 防爆および産業用ケーブルグランド製品群 | 危険場所および産業用設備 | 認証範囲、ケーブルタイプ、シールシステム |
| LAPP SKINTOP | ケーブルシステムエコシステムおよび産業用ケーブルグランド | 自動化、機械、ケーブルアセンブリ | 材質、ねじ規格、EMC範囲、ケーブルシステムの互換性 |
| HUMMEL | ケーブルグランドおよび丸型コネクタ | 機械製造および産業機器 | ネジ規格、材質、IP保護等級、EMCオプション |
| PFLITSCH（フリッチ） | ケーブルグランドおよびケーブル配線システム | 産業機器、EMC、衛生仕様、または特殊用途 | EMC設計、材質、シール、特殊な設置要件 |
| Jacob（ヤコブ） | ケーブルグランドおよびケーブル導入システム | 産業用パネルおよび機器の配線 | 製品シリーズ、ケーブル径範囲、認証 |
| WISKA | 船舶、電気設備、ケーブルグランド | 船舶、電気設備、屋外機器 | 材質、耐塩性（船舶適合性）、IP等級、付属品 |
| R. STAHL | 防爆エリア用電気製品 | 防爆環境および産業用安全システム | 正確な危険区域の承認および設置方法 |
| VIOX | OEMケーブルグランド、パネルアクセサリ、柔軟な調達 | 販売代理店、パネルビルダー、カスタムおよびリピート注文への対応 | 必要な材質、IP等級、ねじ規格、サンプル検証、梱包 |
このリストは財務上のランキングではありません。製品範囲、認証サポート、用途への適合性、調達の実用性というバイヤーの視点からケーブルグランドメーカーを比較したものです。.
ケーブルグランドメーカーの選定基準
産業用バイヤーにとって、優れたケーブルグランドメーカーとは単に製品ラインナップが豊富なだけではありません。多様な使用条件をサポートし、エンジニアリングレビューに必要な十分なドキュメントを提供できるメーカーです。.
| Selection Factor | なぜそれが重要なのか |
|---|---|
| 材質の範囲 | ナイロン、ニッケルメッキ真鍮、ステンレス鋼、EMC金属グランド、および特殊材料がさまざまな環境に対応 |
| IP等級への対応 | 屋外、洗浄環境、海洋、および筐体用途はシール性能に依存 |
| 防爆エリアへの対応能力 | 石油、ガス、化学、鉱業、およびオフショアプロジェクトでは防爆認証が必要となる場合がある |
| EMCグランドのオプション | VFD、サーボ、計装、および自動化システムではシールドの導通が必要となる場合がある |
| ねじ規格 | メートルねじ、PGねじ、NPTねじ、およびその他のねじタイプは、エンクロージャーの導入部と適合している必要があります |
| ケーブル直径範囲 | 正確なシール性能は、実際のケーブル外径との適合性に依存します |
| アクセサリー | ロックナット、シールワッシャー、レデューサー、アダプター、ブランキングプラグ、およびブリーザープラグは調達を簡素化します |
| OEMサポート | 特注の色、パッケージ、ロゴ、ねじ、材質、および大量供給は、販売代理店にとって重要となる場合があります |
| ドキュメンテーション | データシート、図面、認証、および設置説明書は、承認リスクを低減します |
ケーブルグランドの主要メーカーおよびサプライヤー上位10社
1. CMP Products
CMP Productsは、産業用および危険場所向けケーブルグランドの分野で最も強力なブランドの一つです。同社の製品範囲は、IEC、NEC、CECの設置環境に対応したケーブルグランド、ケーブルクリート、アクセサリ、および用途別のソリューションを網羅しています。.
CMPは、石油・ガス、鉱業、海洋、プロセスプラント、重工業環境向けのケーブルグランドを必要とするバイヤーにとって特に重要な選択肢です。同社の製品フィルタとドキュメント構成は、ケーブルタイプ、アーマータイプ、シール構成、危険場所向け防爆構造、材質、認証といった、ケーブルグランド選定における複雑な要件を反映しています。.
最適な用途: 危険場所プロジェクト、重工業、ケーブルクリート、エンジニアリングされたケーブル導入システム。仕様書にケーブルアーマー、Ex d / Ex e、NEC / CEC、またはIECExの記載がある場合、CMPは比較検討すべきベンチマークとなるサプライヤーです。.
バイヤーへの注意点： グランドサイズだけで購入しないでください。正確な認証、ケーブルタイプ、シール方法、設置基準、およびバリアグランドが必要かどうかを確認してください。.
2. Hawke / Hubbell
Hawkeは、過酷な環境や危険場所向けのケーブルグランドおよび電気接続製品で広く知られています。Hubbellの広範な電気製品ポートフォリオの一部として、Hawkeは要求の厳しい産業および石油化学プロジェクトにおいて一般的に検討されるブランドです。.
Hawkeタイプのケーブルグランドの選定は、通常、低コストの汎用品を選ぶような決定ではありません。バイヤーは、ケーブル構造、アーマータイプ、防爆要件、シール方法、および設置環境を評価する必要があります。これは、単純なプラスチック製グランドの交換よりも、プロジェクトエンジニアリングに関連する事項です。.
最適な用途: 石油・ガス、石油化学、オフショア、過酷な産業エリア。.
バイヤーへの注意点： ブランドの知名度だけに頼るのではなく、正確な認証および設置方法を確認してください。ブランドの親しみやすさは、認証スケジュールに代わるものではありません。.
3. Peppers社製ケーブルグランド
Peppers社製ケーブルグランドは、産業用および危険場所用ケーブルグランド、特に防爆（Ex）環境向け製品で知られています。過酷な産業設備向けに認証済みのケーブルグランドを必要とし、幅広い電気製品カタログよりもケーブルグランドの専門メーカーを求めるエンジニアから高く評価されています。.
プロジェクトの仕様で、実績のある危険場所用ケーブル導入製品と詳細な技術文書が求められる場合、Peppers社は有力な候補となります。.
最適な用途: 防爆ケーブルグランド、産業用ケーブル導入部、危険場所への設置。.
バイヤーへの注意点： ケーブルの種類、認証要件、およびエンクロージャーの保護方法に合わせてグランドを選択してください。コンパウンドバリア型グランドの場合、設置品質は安全設計の一部となります。.
4. LAPP社製SKINTOP
LAPP社はケーブルおよび接続技術における世界的な大手企業であり、同社のSKINTOPケーブルグランドシリーズは、産業オートメーション、機械、および盤製作の用途で広く使用されています。.
LAPPは、ケーブル、コネクタ、グランド、アクセサリ、産業用配線製品といったケーブルシステムのエコシステム全体を単一のサプライヤーから調達したいと考えるバイヤーにとって、特に強みを発揮します。.
最適な用途: 自動化、機械、産業用パネル、ケーブルシステム統合。.
バイヤーへの注意点： アプリケーションが標準的なストレインリリーフ、EMCシールド、食品グレード設計、耐薬品性、または高温性能を必要としているかを確認してください。SKINTOPは、単なるアクセサリとしてではなく、ケーブルシステムの一部としてグランドを選択する場合に最もその強みを発揮します。.
5. HUMMEL
HUMMELは、ケーブルグランド、円形コネクタ、および関連する産業用接続製品を製造しています。信頼性の高いケーブル引き込み部品や接続コンポーネントを必要とする機械メーカーや産業機器メーカーからよく検討されています。.
HUMMELは、ドイツ製の産業用グランド設計、ねじの品質、材料の選択肢を比較するバイヤーにとって、優れたベンチマークとなります。.
最適な用途: 機械製造、産業機器、円形コネクタおよびケーブルグランドの調達。.
バイヤーへの注意点： ねじの種類、ケーブル径範囲、材質、EMCオプション、および取り付けトルクを比較してください。OEM機械の場合、ナットの形状や締め付け感のわずかな違いが、組み立て速度に影響を与える可能性があります。.
6. PFLITSCH
PFLITSCHはケーブルグランドおよびケーブル配線システムのメーカーとして知られており、産業用、EMC対策用、衛生仕様、および特殊なケーブル引き込み用途に強みを持っています。.
ノイズの影響を受けやすいドライブ機器やシールドケーブルを使用する装置メーカー、あるいは高度な産業用配線ニーズを持つ企業にとって、PFLITSCHは検討候補の筆頭に挙げられることが多いメーカーです。特に、ケーブル配線、EMC対策、筐体への引き込みを統合的に設計する場合にその真価を発揮します。.
最適な用途: EMC対策用途、特殊ケーブル配線、衛生仕様または産業機械。.
バイヤーへの注意点： シールドの終端処理方法を確認し、設置に標準的なグランドが必要か、EMC対策用グランドが必要か、あるいは特殊な配線システムが必要かを見極めてください。密閉性の高いグランドが、必ずしも優れたEMC終端性能を備えているとは限りません。.
7. Jacob
Jacobは、ケーブルグランドおよびケーブル引き込み製品の老舗メーカーです。同社の製品ラインナップは、産業用筐体、機械製造、制御盤、および標準的なケーブル引き込み用途に適しています。.
Jacobは、単一の汎用品だけでなく、技術的に幅広い選択肢を必要とするバイヤーにとって実用的な選択肢となります。.
最適な用途: 産業用パネル、機械配線、ケーブルエントリーシステム。.
バイヤーへの注意点： ネジ規格、シール材、IP等級、およびケーブル径の適合性を確認してください。盤製作において、ネジの品質の一貫性は、わずかな単価差よりも重要となる場合があります。.
8. WISKA
WISKAは、電気設備製品、船舶用電気製品、およびケーブルグランドを供給しています。特に船舶、屋外、および電気設備環境において重要です。.
船舶機器、屋外用電気製品、または設備用アクセサリーを扱うバイヤーにとって、WISKAは有力な選択肢となり得ます。.
最適な用途: 船舶、屋外機器、電気設備製品。.
バイヤーへの注意点： 船舶への適合性、材質グレード、シール等級、およびアクセサリーの互換性を確認してください。屋外および船舶での作業は、エンクロージャー、ガスケット、ケーブルグランドを一つのシールシステムとして評価する必要があります。.
9. R. STAHL
R. STAHL社は、防爆エリア向け電気機器の主要メーカーです。同社のケーブルグランドは、防爆認定を受けた大規模な電気システムや設備の一部として組み込まれる場合に、その真価を発揮します。.
化学プラント、石油・ガス、および危険な産業環境のバイヤーは、安全システムの適合性や防爆エリア関連のドキュメントが重要視される際、R. STAHL社を検討対象とします。.
最適な用途: 防爆エリアの電気システムおよび防爆機器環境。.
バイヤーへの注意点： 正確な防爆等級、設置方法、および機器筐体との製品適合性を確認してください。防爆エリアでは、機械的に適合していても、保護コンセプトが誤っていれば、そのグランドは不適切となります。.
10. VIOX
VIOXは、より広範な低圧電気コンポーネント供給システムの一部としてケーブルグランドを必要とする、販売代理店、盤メーカー、電気アクセサリのバイヤー、およびOEM顧客にとって実用的な選択肢です。.
VIOXのケーブルグランド調達は、ナイロン製ケーブルグランド、金属製ケーブルグランド、IP等級対応のケーブル導入製品、アクセサリ、カスタムパッケージングなど、一般的な盤や筐体の要件をサポートします。OEM注文の場合、バイヤーは見積段階で材質、ねじ規格、ケーブル径範囲、シール要件、色、梱包、およびドキュメントのニーズを明確にする必要があります。.
最適な用途: OEM調達、販売代理店、盤用アクセサリ、リピート注文によるケーブルグランド供給。.
バイヤーへの注意点： 大量購入の前に、サンプル、データシート、IP等級、ねじ寸法、および梱包を確認してください。OEMバイヤーの場合、見積依頼の前に実際のケーブル外径範囲、筐体の壁厚、ねじ要件、および目標とする梱包方法を提示することが、最良の結果を得るための鍵となります。.
製品評価については、VIOXの製品ページから始めてください。 ケーブルグランド 基本的な製品知識については、「ケーブルグランドとは」を参照してください。 ケーブルグランドとは.

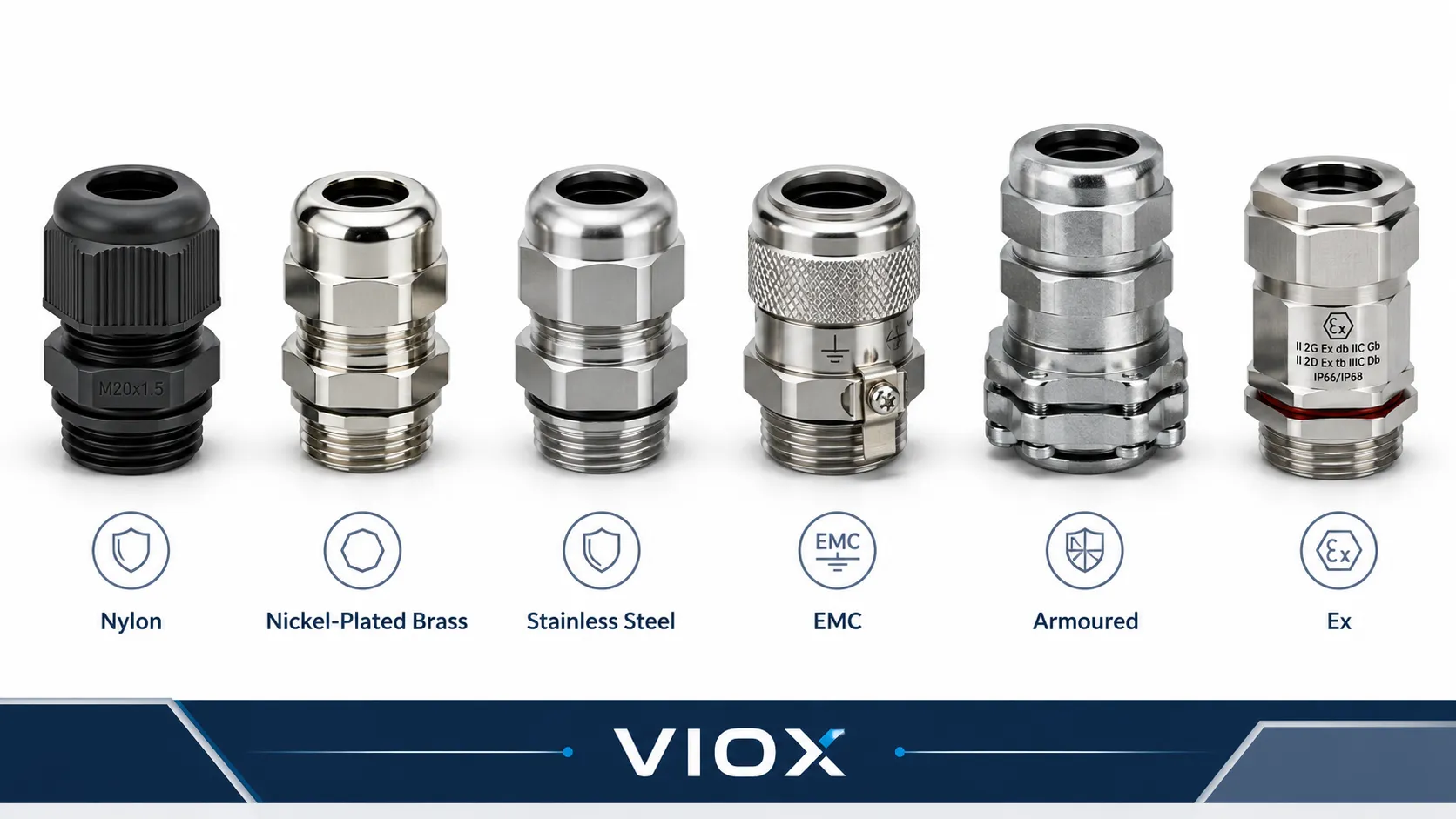

バイヤーが比較すべきケーブルグランドの種類
ケーブルグランドのメーカーによって、強みを持つ製品カテゴリーが異なる場合があります。.
| ケーブルグランドの種類 | 最適な用途 | 主要なチェックポイント |
|---|---|---|
| ナイロン製ケーブルグランド | 一般用エンクロージャー、配電盤、制御盤 | IP等級、耐紫外線性、温度範囲 |
| ニッケルメッキ真鍮製ケーブルグランド | 産業用パネル、機械、自動化設備 | メッキ品質、ねじ精度、シールワッシャー |
| ステンレス鋼製ケーブルグランド | 海洋、腐食性、食品、化学環境 | 304材と316材の比較、腐食環境への曝露 |
| EMCケーブルグランド | VFD（可変周波数駆動装置）、サーボ、シールドケーブル、計装 | 360度シールド接触、ボンディング経路 |
| 外装ケーブルグランド | SWA（鋼線外装）、AWA（アルミ線外装）、STA（鋼テープ外装）、産業用外装ケーブル | 外装クランプ、接地連続性、ケーブルタイプ |
| 防爆ケーブルグランド | 危険場所 | ATEX、IECEx、UL、CSA、NEC / CECのコンテキスト |
| 通気性ケーブルグランド | 結露のリスクがある屋外用エンクロージャー | メンブレンの性能、通気量、IP等級 |
| バリアグランド | 危険場所、コンパウンドシール式ケーブル導入装置 | 認証、設置方法、コンパウンドの硬化 |
EMCの比較については、VIOXのガイドを参照してください EMCケーブルグランド vs 標準ケーブルグランド そして 適切なEMCケーブルグランドの選定方法.
確認すべき認証および規格
ケーブルグランドは市場や設置タイプによって適合性が異なるため、認証に関する表現は紛らわしい場合があります。ブランドだけでなく、必ず正確なモデルを確認してください。.
| 規格または承認 | なぜそれが重要なのか |
|---|---|
| IEC 62444 | 機械的保持力、シール性、ケーブル固定など、構造および性能要件を規定する重要なケーブルグランド規格 |
| ATEX | 欧州における特定の爆発性雰囲気アプリケーションに必要 |
| IECEx | 国際的な危険場所向け認証スキーム |
| UL / CSA | 北米での製品受け入れにおいて適用される重要な認証 |
| NEC / CECの設置環境 | 北米およびカナダにおける危険場所および配線方法の要件に影響する |
| IP66 / IP68 | 侵入保護等級を示すが、試験条件を確認する必要がある |
| RoHS / REACH | サプライチェーンおよび材料コンプライアンスに関する一般的な要件 |
IEC 62444：ケーブルグランドの固定は単なる引張試験ではない
IEC 62444は、シール性、機械的保持力、ケーブル固定といった構造および性能要件を規定しているため、ケーブルグランドに関する最も重要な技術的参照規格の一つである。バイヤーにとっての実務上のポイントは、ケーブルグランドは開口部を密閉するだけでなく、想定される機械的ストレス下でケーブルを適切に保持しなければならないということである。.
IEC 62444関連の文書を検討する際は、そのケーブルグランドが必要とされるケーブル固定性能を満たす意図で設計されているかを確認してください。実際の調達に関する議論では、これは多くの場合、以下のようなケーブル保持クラスまたは固定クラスを通じて説明されます。 クラスA そして クラスB. 小型ナイロン製グランド、真鍮製産業用グランド、および防爆エリア用アーマードケーブルグランドが、すべて同じケーブル保持特性を備えていると想定してはなりません。.
機械メーカーにとって、現場での故障は単純なケースが多く、最初はグランドが密閉されていても、振動、ケーブルの引っ張り、または繰り返しのメンテナンスによってケーブルが徐々にずれていきます。シールが歪むと、筐体の保護等級とストレインリリーフの両方が損なわれます。.

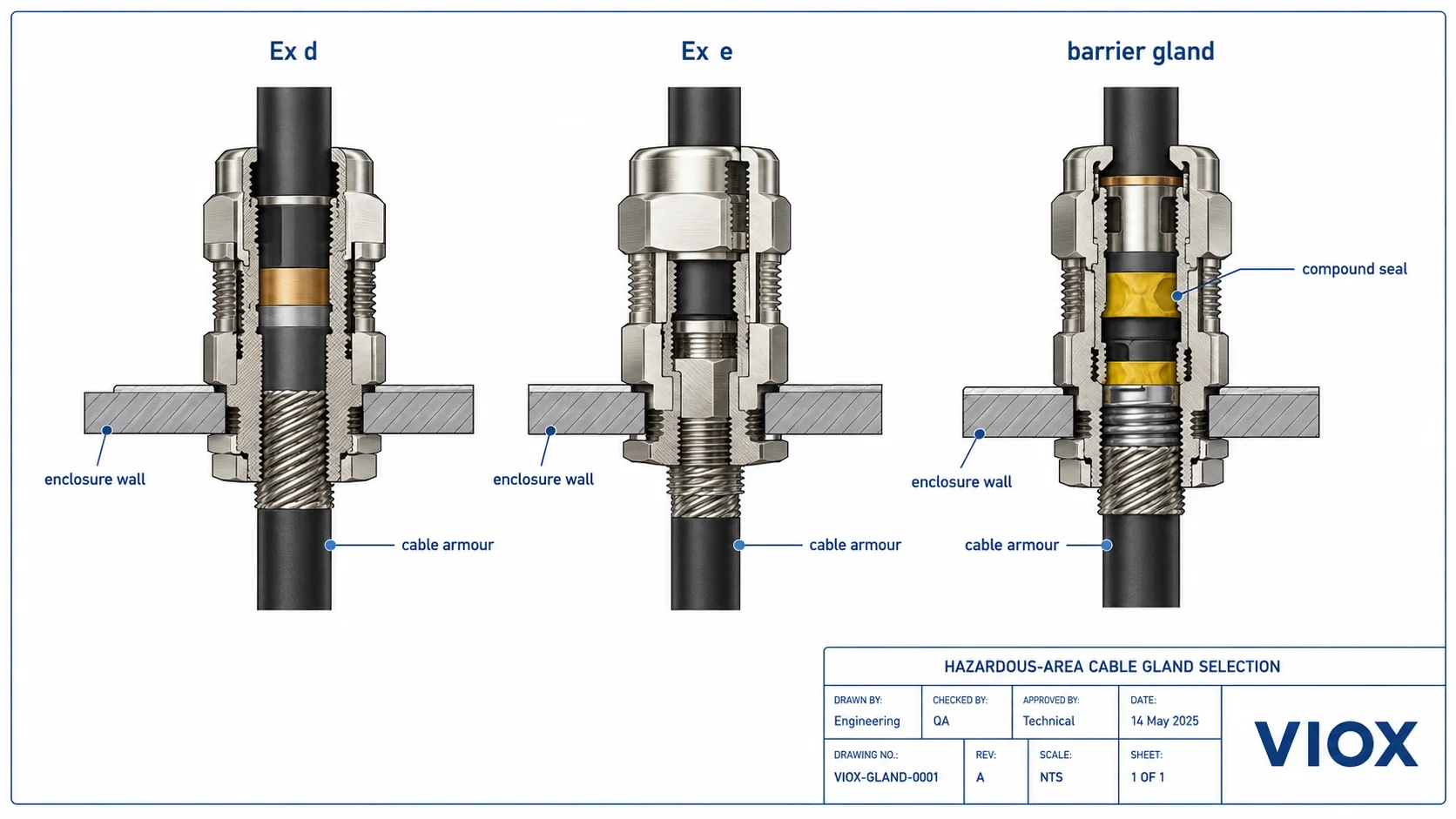

Ex d、Ex e、およびバリアグランドの比較
危険場所用ケーブルグランドには、ATEXやIECExのロゴ以上のものが求められます。エンジニアは保護概念を確認しなければなりません。.
| 防爆エリア用語 | 意味 | 買主リスク |
|---|---|---|
| Ex d / 耐圧防爆構造 | 内部で発生した爆発が容器外部に伝播しないように設計された耐圧防爆機器用 | 不適切なケーブルグランドの使用や施工不良は、耐圧パッキンの防爆性能を損なう可能性がある |
| Ex e / 安全増防爆構造 | 通常運転時におけるアーク、火花、および過度な温度上昇の発生確率を低減するように設計されたもの | ケーブルのクランプ、シール、および侵入保護（IP）は、機器の防爆コンセプトに適合していなければならない |
| バリアグランド | ケーブルの隙間を通じたガスの移動を遮断するために、コンパウンドまたはシーリング材を使用する | 特定のケーブル構造や危険場所の条件下で必要となることが多い |
| コールドフロー（冷間流動） | ケーブルの絶縁体やベッド材が、圧力によって経年変化で変形する可能性がある | 不適切なシーリング材を選択すると、圧縮力が失われ、保護性能が低下する恐れがある |
重要な問いは「このケーブルグランドは防爆仕様か？」ではなく、真の問いは以下の通りである： そのケーブルグランドは、機器の保護形式、ケーブル構造、設置基準、および認証条件に正確に適合しているか？
バリアグランドは、ケーブルのベッド材を通じたガスの移動が懸念される場合や、認証および設置規則によりコンパウンド封止された導入部が求められる場合に指定されることが多い。コンパウンドの充填および硬化プロセスが保護手法の一部となるため、慎重な施工が必要である。.
IP68だけでは不十分な理由
多くのケーブルグランドがIP68として販売されていますが、購入者は試験条件を確認する必要があります。IP68の性能は以下に依存します：
- ケーブル外径との適合性
- シール設計
- シーリングワッシャー
- エンクロージャーの壁厚
- 穴の品質
- ネジの噛み合い
- 締め付けトルク
- 試験の深さと継続時間
- 設置後のケーブルの動き
ケーブルグランドは適切に設計されていても、不適切なケーブル径に使用されたり、エンクロージャの取り付け面が不十分であったりすると故障の原因となる。.
現場メモ：ケーブルグランドの選定ミスが発生する箇所
盤や機械のプロジェクトにおいて、ケーブルグランドの故障は最初から劇的に発生することは稀である。通常は小さな不備から始まる。例えば、シール範囲の限界に近いケーブル径、シールワッシャーの欠落、塗装面や凹凸のある面への締め付け、あるいは通常の真鍮製グランドを使用したEMCケーブルシールドの終端処理などが挙げられる。.
VFD（可変周波数駆動）盤における一般的な間違いとして、シールド付きモーターケーブルに標準的な金属製グランドを使用し、金属製の本体が自動的にEMCの連続性を確保すると想定することが挙げられる。これではケーブルのシールは可能だが、編組シールドが適切な360度の接触経路でクランプされていない場合、高周波ノイズがエンクロージャ内に侵入し、近接するPLC、エンコーダー、または通信配線に悪影響を及ぼす可能性がある。.
この理由から、VIOXではサプライヤー選定時に以下の3つの質問を分けて検討することを推奨しています。
- ケーブルグランドはケーブルを機械的にシールし、保持しているか？
- 実際の設置条件下でエンクロージャーのIP等級を維持しているか？
- EMCシールドの終端、アーマーのボンディング、危険場所での保護など、必要な電気的機能を提供しているか？
3番目の質問が重要である場合、ケーブルグランドを単なる汎用アクセサリーとして扱ってはならない。.
ケーブルグランドのサプライヤーとケーブルグランドの工場
ケーブルグランドのメーカーを探すバイヤーもいれば、サプライヤーや工場を探すバイヤーもいる。これらは必ずしも同一ではない。.
| サプライヤーのタイプ | 強さ | 制限事項 |
|---|---|---|
| グローバルブランドメーカー | 充実したドキュメント、認証、エンジニアリング実績 | プロジェクトによっては価格が高価、または納期が長い |
| 防爆機器専門メーカー | 危険場所における豊富な経験 | 一般的な盤用としては過剰スペックの可能性がある |
| ケーブルグランド工場 | 柔軟な価格設定、OEMパッケージング、カスタマイズ対応 | ドキュメントおよび品質管理は慎重に検証されなければならない |
| 販売代理店 | 迅速な在庫確保と複数ブランドの供給 | カスタマイズや工場レベルの変更に対する管理能力の低下 |
| OEMサプライヤー | カスタムカラー、ネジ山、パッケージ、ブランディング、およびリピート注文への対応 | サンプルの検証と明確な仕様書が必要 |
販売代理店やOEMバイヤーにとって、グローバルブランドを技術的なベンチマークとしつつ、標準的なナイロン、真鍮、ステンレス鋼、および付属品について安定した工場サプライヤーを認定するのが最善のアプローチである.
よくある購買ミス
ミス1：ねじサイズのみで選定すること
ねじサイズだけでは、ケーブルのシール範囲、IP等級、材質、EMC性能、防爆認証を保証できません。.

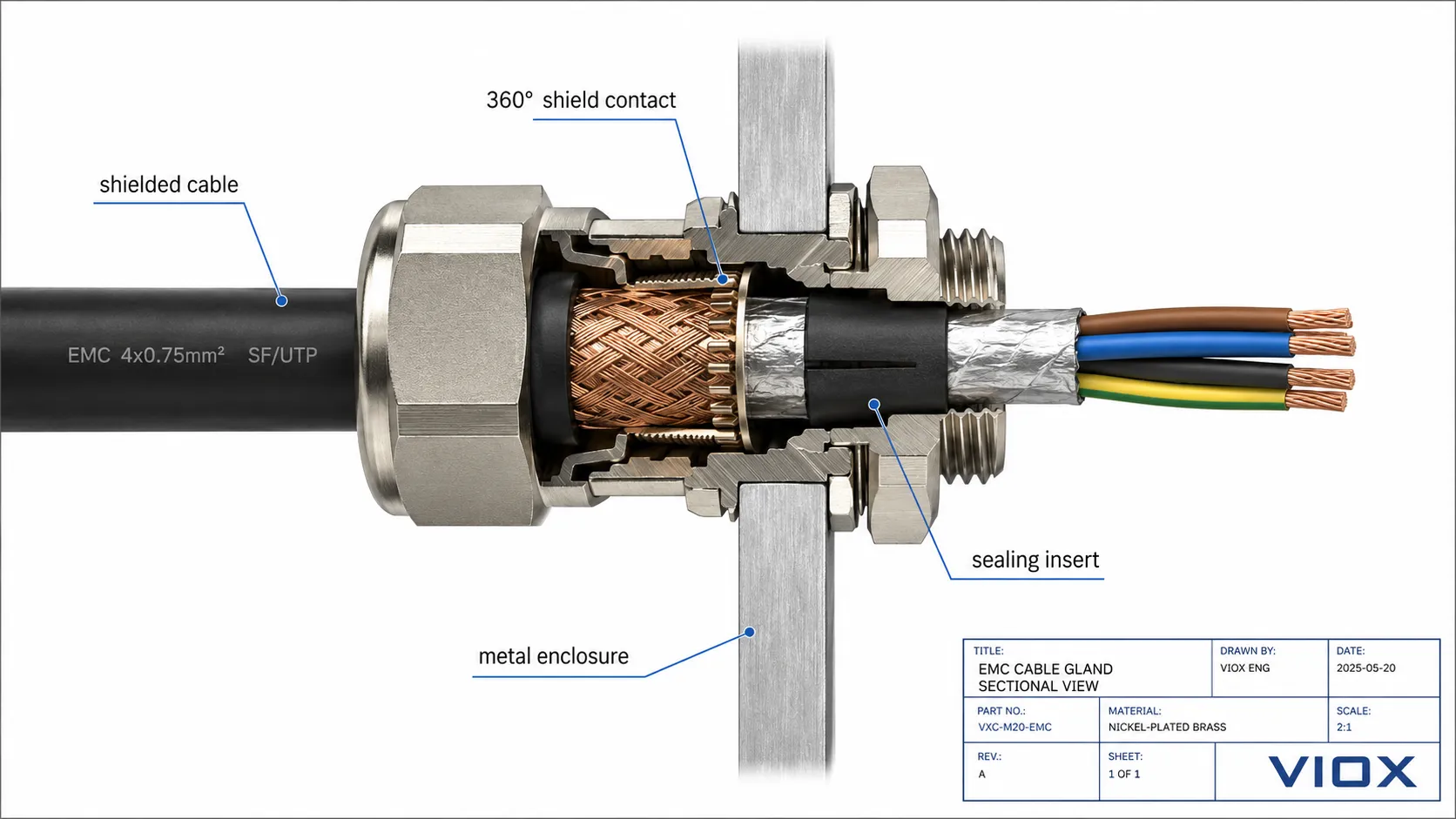

ミス2：すべての金属製ケーブルグランドをEMC対応とみなすこと
EMCケーブルグランドは、適切なシールド終端経路を備えている必要があります。一般的な真鍮製グランドでは、信頼性の高い360度のシールド接触が得られない場合があります。.
ミス3：IP68であれば屋外で問題ないと想定すること
屋外での性能は、紫外線暴露、温度サイクル、ケーブルの動き、ガスケットの品質、筐体との接続部、結露対策にも左右されます。.
ミス4：付属品を軽視すること
ロックナット、シールワッシャー、レデューサー、アダプター、ブランキングプラグ、PVCシュラウド、ブリーザープラグは、施工の仕上がりを左右する重要な要素です。.
ミス5：正確な認証を確認せずに防爆（Ex）ケーブルグランドを購入すること
防爆エリアの承認は特定されています。製品コード、保護タイプ、ガスまたは粉塵グループ、温度クラス、および設置説明書を確認してください。.
防爆用途では、機器の保護コンセプトがEx d、Ex e、またはバリアグランドのいずれを必要とするかも確認してください。ネジ径やケーブル径が合っているように見えても、保護コンセプトが間違っているグランドは使用できない場合があります。.
ミス6：ケーブル径範囲を確認せずに価格のみで比較すること
安価なグランドは、対応するケーブル径の範囲が狭かったり、より多くのSKUが必要になったり、設置ミスを誘発したりする可能性があります。.
ケーブルグランドメーカーの選び方
ケーブルグランドのメーカーやサプライヤーを選ぶ前に、このチェックリストを使用してください：
| 点検項目 | 確認事項 |
|---|---|
| の応用 | 屋内パネル、屋外エンクロージャー、船舶用、自動化、危険場所、太陽光発電（PV）、機械 |
| 素材 | ナイロン、真鍮、ステンレス鋼、EMC金属、特殊ポリマー |
| スレッド | メートルねじ、PGねじ、NPTねじ、またはプロジェクト固有のねじ規格 |
| 適合ケーブル範囲 | 実際のケーブル外径および許容差 |
| IP等級 | IP66、IP67、IP68、および該当する場合はNEMA規格 |
| EMC要件 | シールドケーブルおよびボンディング要件 |
| 防爆エリアのニーズ | ATEX、IECEx、UL、CSA、NEC / CECの設置環境 |
| アクセサリー | ロックナット、ワッシャー、レジューサー、アダプター、ブリーザープラグ、ブランキングプラグ |
| ドキュメンテーション | データシート、図面、認証書、設置説明書 |
| 供給モデル | 在庫購入、代理店サポート、OEMパッケージング、大量生産 |
よくあるご質問
最高のケーブルグランドメーカーはどこですか？
すべての用途において唯一のベストなメーカーは存在しません。CMP、Hawke、Peppers、LAPP、HUMMEL、PFLITSCH、Jacob、WISKA、R. STAHL、VIOXはそれぞれ異なるニーズに対応しています。最適な選択は、材質、認証、IP等級、EMC要件、防爆エリアの承認、および供給モデルによって異なります。.
ケーブルグランドのサプライヤーを選ぶ前に何を確認すべきですか？
材質、ねじの種類、適合ケーブル径範囲、IP等級、シール設計、EMC要件、認証、付属品、データシート、サンプル品質、リードタイム、梱包を確認してください。.
危険場所（防爆エリア）向けのケーブルグランドメーカーとして最適なのはどこですか？
CMP Products、Hawke、Peppers、R. STAHLは、危険場所向け用途として一般的に評価されています。選択したモデルのATEX、IECEx、UL、CSA、NEC、またはCECの各認証書類を必ず確認してください。.
IP68のケーブルグランドは常に防水ですか？
いいえ。IP68は試験条件と設置状況に依存します。ケーブル径、シールワッシャー、筐体の穴、ねじの噛み合い、締め付けトルク、ケーブルの動きなどが、実際のシール性能に影響を与えます。.
EMC対応のケーブルグランドメーカーはいつ選ぶべきですか？
シールドケーブルを使用する際に、ケーブルシールドと筐体との間で低インピーダンスの経路を維持する必要がある場合に、EMC対応のケーブルグランドメーカーを選定してください。これは、VFD（可変周波数駆動）、サーボ、自動化設備、計測機器、および電気的ノイズの多い環境で一般的です。.
グローバルブランドから購入すべきか、それともOEMのケーブルグランド工場から購入すべきでしょうか？
プロジェクトで確立された承認や厳格な仕様への適合が求められる場合は、グローバルブランドを採用してください。柔軟な調達、パッケージング、カスタマイズ、および競争力のある継続供給が必要な場合は、OEMケーブルグランド工場を利用してください。重要な用途では、大量購入の前にサンプルとドキュメントの検証を行ってください。.
ケーブルグランドのサプライヤーはどのような付属品を提供すべきですか？
一般的な付属品には、ロックナット、シールワッシャー、レデューサー、アダプター、ブランキングプラグ、ストッパープラグ、ブリーザープラグ、ドレンプラグ、PVCシュラウド、およびねじ変換アダプターが含まれます。.
結論
最適なケーブルグランドメーカーとは、実際の設置要件に合致するメーカーです。危険場所においては、承認と設置方法が決定の決め手となります。自動化システムやVFDシステムでは、EMC性能が重要です。屋外用エンクロージャーでは、シール性、耐紫外線性、ケーブル適合性、および付属品が重要となります。OEMや販売代理店への供給においては、製品そのものと同様に、品質の一貫性、パッケージング、およびリードタイムが重要になります。.
産業用パネル、エンクロージャー、自動化システム、太陽光発電設備、または販売代理店在庫向けにケーブルグランドを調達する場合、以下の項目でサプライヤーを比較してください。 材質、IP等級、EMC性能、危険場所用ドキュメント、ねじ規格の選択肢、ケーブル適合範囲、付属品、およびOEMサポート ブランド名だけで判断するのではなく、上記項目を比較してください。.
