T1、T2、T3は、展伸純銅のグレードを示す中国の呼称です。GB/T 5231-2022に基づくと、主な違いは化学組成にあります。T1は最も厳しい純度要件を持ち、T2は広く指定される中間グレードであり、T3はより多くの不純物を許容します。しかし、グレード名だけで ない 導電率、調質、寸法、メッキ品質、あるいは完成した電気部品の定格電流が確定するわけではありません。.
多くの電気部品バイヤーにとっての実用的なルールは単純です。図面や製品仕様書で要求されるグレードを使用し、材料証明書、導電率、および完成部品の性能を確認することです。T2は高導電性部品によく使用されますが、発注書に「T2銅」とだけ記載することは、完全な技術仕様とは言えません。.
要点
- T1、T2、T3は中国のGB規格体系に属するものであり、すべての国で使用される世界共通の品質レベルではありません。.
- GB/T 5231-2022は、展伸銅および銅合金の呼称と化学組成を規定しています。.
- T2は、適用される製品要件に従い、バスバー、ケーブルラグ、導体、およびその他の通電部品として一般的に選択されます。.
- T1はTU1と同じ呼称ではありません。
TUファミリーは無酸素銅のグレードを識別します。. - T2はC11000やCu-ETPと比較されることが多いですが、規格間の代替は一対一であると想定せず、必ず確認する必要があります。.
- 銅のグレードは一つの要素に過ぎません。調質、断面積、メッキ、接合設計、および完成品の検証も同様に重要です。.
T1、T2、T3銅グレードの概要

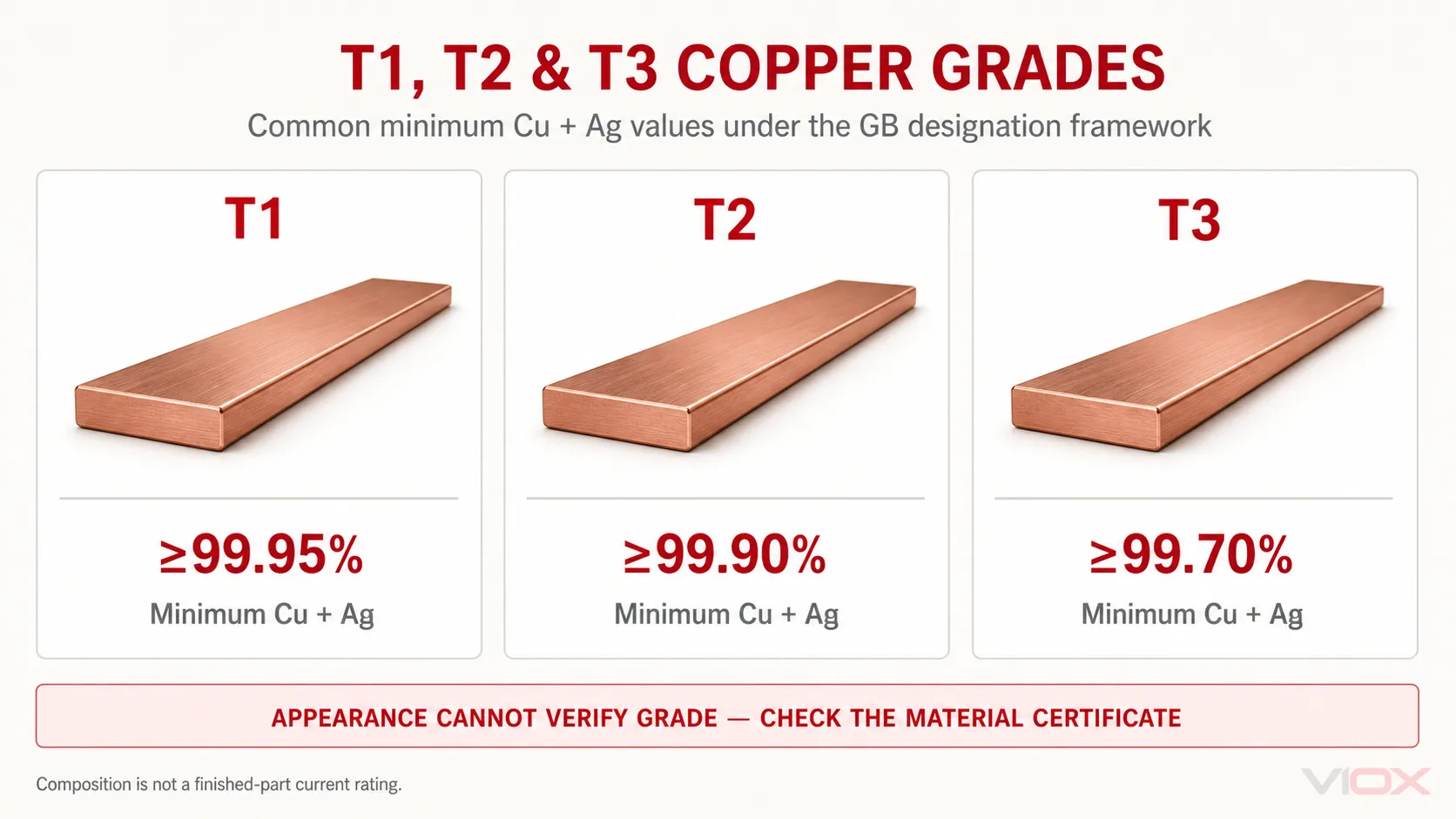

以下の表は、これらの呼称に関連する一般的な銅＋銀の最小値をまとめたものです。個々の元素の完全な制限値については、該当する材料規格の最新版を確認してください。.
| 銅のグレード | 最小Cu + Ag含有量 | 実務的な調達上の解釈 | 電気用途に関するガイダンス |
|---|---|---|---|
| T1 | 99.95% | より厳格な化学純度制限 | 設計または材料仕様で要求される場合に指定すること。導電率データなしに性能向上を想定してはならない |
| T2 | 99.90% | 一般的な工業用純銅グレード | 必要な導電率、形状、調質が確認されている場合、電気導体および部品として頻繁に使用される |
| T3 | 99.70% | より高い不純物含有量を許容 | 技術的な承認および裏付けとなる試験データがない限り、重要な電流経路においてT1またはT2の代わりに使用してはならない |
これらのパーセンテージは化学組成を示すものであり、導電率や許容電流の定格を自動的に決定するものではありません。T2部品は、材料の状態、形状、表面仕上げ、または接続品質が異なる場合、挙動が異なる可能性があります。.
T1、T2、T3を定義している規格は何ですか？
GB/T 5231-2022, 伸銅品および銅合金の名称と化学組成, は、名称と化学組成の枠組みを定義する現在の中国国家規格です。2022年10月1日に施行され、2012年版に代わるものとなりました。.
GB/T 5231は出発点であり、完成品の仕様全体を網羅するものではありません。購入する形態に応じて、寸法、公差、調質、機械的特性を規定する別の規格が適用される場合があります。例を以下に示します。
- GB/T 2059-2017 銅および銅合金帯用;
- GB/T 3114-2023 銅および銅合金平角線用;
- GB/T 3952-2016 電気用銅荒引線用.
したがって、適切な規格は、サプライヤーが板材、条材、棒材、平角線、荒引線、あるいは完成部品のいずれを提供しているかによって決まります。.
T1銅：より厳しい純度制限が規定されている場合
T1は、T2やT3よりもCu + Agの最小含有量要件が高く設定されています。図面、顧客仕様書、または製造プロセスにおいて不純物のより厳格な管理が求められる場合に選択されます。.
T1がすべてのバスバーや端子にとって自動的に最良の選択肢となるわけではありません。完成した設計が、検証済みのT2材料ですでに導電性、温度上昇、機械的要件を満たしている場合、ラベルをT1に変更したからといって製品検証の必要性がなくなるわけではありません。グレード番号が小さいほど常に優れたアセンブリになると想定するのではなく、エンジニアリング上の要件に基づいてグレードを決定すべきです。.
T1はTU1と混同してはならない。中国の呼称体系において、TUグレードは無酸素銅ファミリーに属する。溶接、ろう付け、真空サービス、または還元雰囲気中での加工が重要な場合は、酸素含有量および関連する製造プロセスを直接指定する必要がある。.
T2銅：電気調達において最も関連性の高いグレード
T2は、Cu + Ag含有量が最低99.90%であり、商業的に広く入手可能である。そのため、銅帯、バスバー、ケーブルラグ、端子用途で一般的である。VIOXのバイヤーにとって、これは以下の議論において最も頻繁に登場するグレードである。 MCB用バスバー そして 銅製ケーブルラグ.
それでも、「T2」を唯一の合格基準とすべきではない。有用な購入仕様書には、以下の項目も記載すべきである。
- 適用される材料および製品形状の規格;
- 要求される電気伝導率または抵抗率、およびその試験方法;
- 材料の状態または調質（テンパー）;
- 寸法および公差;
- 素地、錫メッキ、または銀メッキの表面要件;
- 検査書類およびロットトレーサビリティ;
- 該当する場合の完成品試験.
この区別は重要です。GB/T 5231は化学組成を規定していますが、電気的性能は加工および完成したコンポーネントにも依存するためです。.
T3銅：自動的に欠陥品となるわけではないが、自動的に代替品となるわけでもない
T3は、T1やT2よりもCu + Agの最小含有量が低く設定されています。これはすべてのT3製品が使用不可であることを意味するものではありません。材料の組成境界が異なるため、意図された用途に対して評価を行う必要があることを意味します。.
重要度の低い機械部品や熱関連部品の場合、関連する図面および製品規格で許可されていればT3が許容される可能性があります。バスバー、ラグ、遮断器の電流経路、その他抵抗値や温度上昇が重要となる部品において、T2をT3に代替する場合は、明確な技術的承認を必要とすべきです。色や外観だけでグレードを確実に検証することはできません。.
正当な証拠とは、必要に応じて独立した組成試験または導電率試験、および完成部品の検証によって裏付けられた材料証明書のことである。.
T2銅はC11000やCu-ETPと同じものか？
T2はサプライヤーの表においてC11000やCu-ETPと相互参照されることが多いが、これらの名称は異なる規格体系に由来するものである。これらは一般的に比較されるグレードとして扱うべきであり、自動的に互換性のある仕様と見なすべきではない。.
例えば、公開されている KME社のC11000/Cu-ETPデータシートでは、 以下のように特定されている：
- 銅含有率99.90%以上；;
- 酸素含有率0.040%以下；;
- 58 MS/mの標準的な焼鈍電気伝導率、または国際焼鈍銅標準（IACS）の100%;
- バスバー、端子、接点、導体、変圧器コイルなどの用途.
これらの値は、参照されたCu-ETP製品および標準フレームワークを記述したものです。これらをT2として販売されるすべての材料に自動的に適用すべきではありません。代替品を受け入れる前に、両方の規格に基づく化学成分の制限、製品形状、調質、導電率要件、および試験文書を比較してください。.
銅のグレードだけで電気的性能が決まらない理由
通電部品は単なる化学組成の数値ではなく、一つのシステムである.
| 変数 | 重要な理由 | 購入者が確認すべき事項 |
|---|---|---|
| 銅のグレード | 適用される組成の境界を確立する | グレード、規格版数、および材料証明書 |
| 導電率 | 導体の抵抗に直接影響する | 最小導電率または最大抵抗率および試験方法 |
| 調質（テンパー） | 硬度、強度、伸び、成形性を変化させる | 図面および製品形状規格で要求される調質 |
| 断面積 | 抵抗および発熱に強く影響する | 実際の厚さ、幅、肉厚、および公差 |
| 表面仕上げ | 腐食および接触界面の挙動に影響を与える | 素地またはメッキ仕上げ、メッキ材質および指定の厚さ |
| 接合部の設計 | 接触不良が接続全体の抵抗を支配する可能性がある | 接触面積、ハードウェア、準備および組み立て手順 |
| 完成品の検証 | 原材料単体ではなく、設計全体を確認する | 適用される抵抗試験、温度上昇試験、機械的試験または型式試験 |
バスバーのコーティング選定については、VIOXの比較を参照のこと 裸銅、錫メッキ銅、銀メッキ銅バスバー. メッキは母材のグレードとは異なる課題を解決するものであり、別途指定する必要があります。.
バスバー、ラグ、導電部品用銅材の指定方法
グレード名のみを記載するのではなく、以下の順序を使用してください。.
1. 正確な製品形態を特定する
ストリップ、バー、平角線、チューブ、伸線用素材、完成部品のいずれを購入するかを明記してください。製品形態によって、適用される寸法および機械的規格が決定されます。.
2. 材料グレードと規格版数を明記する
例えば、以下のように記載してください。, GB/T 5231-2022に準拠したT2 単に～ではなく 純銅. 図面でASTM、UNS、EN、またはJISの規格が使用されている場合は、その規格を直接指定すること。.
3. 電気的受入要件の追加
導電率が設計に影響を与える場合は、必要な最小導電率または最大抵抗率、基準温度、および試験方法を明記すること。この要件を純度のみから推測してはならない。.
4. 調質および寸法の定義
材料の状態、厚さ、幅、肉厚、寸法公差、および成形要件を指定すること。正しいグレードであっても、調質が不適切であれば、打ち抜き、曲げ、または圧着工程で不具合が生じる可能性がある。.
5. 表面処理システムを個別に指定すること
コンポーネントが素地、錫メッキ、銀メッキのいずれであるかを明記すること。メッキが必要な場合は、適用されるコーティング仕様および合格基準を含めること。.
6. トレーサビリティの証拠を要求すること
材料試験証明書、バッチ識別情報、および関連する検査結果を求めること。リスクが高い、または大量の注文については、受入検査に導電率測定、寸法検査、コーティング厚さ試験、または化学分析を含めるかどうかを定義すること。.
7. 完成した電気コンポーネントを検証すること
原材料の適合性は、完成したバスバー、ラグ、端子、または開閉装置アセンブリに適用される試験の代わりにはならない。コンポーネントレベルで必要な電気的、熱的、および機械的性能を確認すること。.
銅グレード調達チェックリスト
注文を承認する前に、以下のすべてを確認すること：
- 指定システムは、GB、UNS/ASTM、EN、またはJISのいずれかで識別される。.
- 材料規格番号および版数が記載されている。.
- 購入する製品形態およびその適用規格が識別されている。.
- 要求されるグレードが図面および注文書に示されている。.
- 電気的に重要な場合は、導電率または抵抗率が規定されている。.
- 調質および機械的特性の要件が定義されている。.
- 寸法および公差が測定可能である。.
- めっき要件は、ベースとなる銅のグレードとは別に規定されている。.
- サプライヤーは材料証明書およびバッチトレーサビリティを提供すること。.
- 代替品の使用には書面による承認が必要である。.
- 完成部品の検証方法が定義されていること。.
一般的な仕様の間違い
T1、T2、T3を汎用的な品質クラスとして扱うこと。
これらは中国の材料規格名称である。海外のバイヤーは、対照表で同一行に記載されているという理由だけで、C11000、CW004A、Cu-ETP、またはC1100を使用するサプライヤーが同一の仕様を満たしていると判断してはならない。.
T1を無酸素銅と混同すること。
T1とTU1は異なる名称である。酸素含有量が重要な場合は、「高純度」という言葉に頼るのではなく、適切な無酸素銅のグレードとその準拠規格を明記すること。“
外観のみで銅の品質を承認すること。
T1、T2およびT3は色だけで確実に判別することはできません。文書による確認と適切な試験が必要です。.
純度を高めれば部品のサイズ不足が解消されるという思い込み。
銅のグレードを変更しても、断面積の不足、接合不良、接触圧力の不足、または温度上昇設計の不備を補うことはできません。.
対照表なしで「国際的な同等品」を受け入れること。
同等グレードであると主張する場合は、比較対象となる化学成分、製品形状、調質、および電気的特性の要件をすべて提示する必要があります。.
よくある質問
T1、T2、T3の銅のうち、どれが優れていますか？
万能な最高グレードというものは存在しません。T1は純度制限が厳しく、T2は電気部品に一般的に使用され、T3は要求水準の低い用途に適している場合があります。正しい選択とは、図面、導電率要件、製造プロセス、および完成品試験を満たすグレードのことです。.
T2銅は電気バスバーに適していますか？
T2は導電性部品に一般的に使用されますが、特定のバスバーへの適合性は、検証済みの導電率、断面積、調質、メッキ、接合部設計、動作条件、および最終製品の検証結果に依存します。.
T1は無酸素銅ですか？
T1を無酸素銅の呼称として扱わないでください。中国の無酸素銅グレードは、 TU TU1やTU2のように「TU」という接頭辞を使用します。適用されるグレードと酸素含有量の制限については、準拠する規格を確認してください。.
T2はC11000と完全に同等ですか？
自動的に同等とは言えません。両者とも電気用途に使用される高銅材料であるため頻繁に比較されますが、異なる規格体系に属しています。代替品を承認する前に、仕様全体を比較してください。.
購入者は、部品がT2銅で作られていることをどのように確認できますか？
まず、追跡可能な材料試験証明書を確認してください。調達リスクに応じて、受入時の化学成分試験、導電率測定、寸法検査、およびメッキ検証を追加してください。検証計画は、生産前に合意しておく必要があります。.
銅の純度が高ければ、必ずしも定格電流が高くなるのでしょうか？
いいえ。定格電流は、断面積、放熱性、接続抵抗、筐体条件、適用される製品試験方法など、導体およびアセンブリ全体に依存します。.
最終勧告

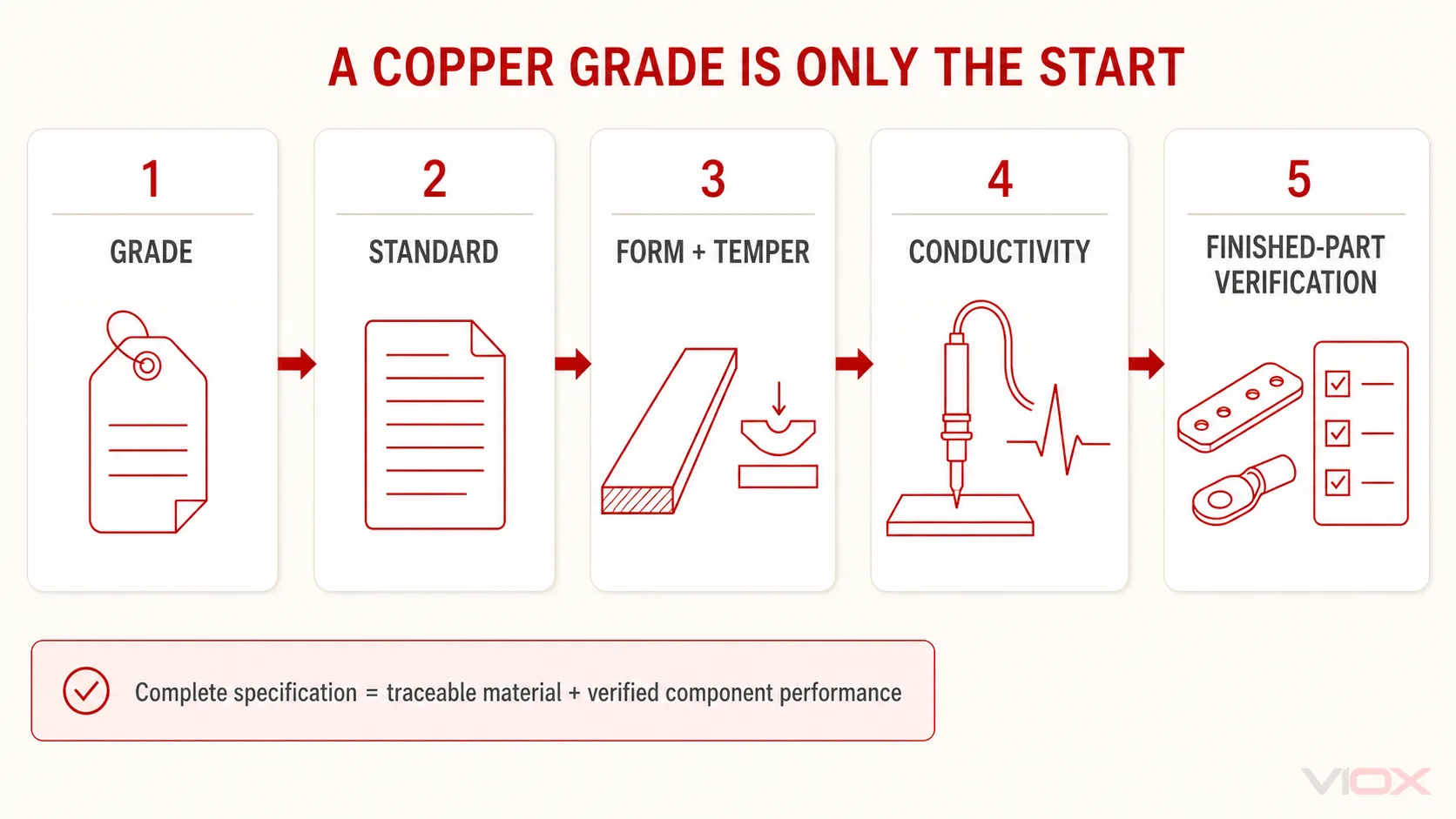

T1、T2、T3はマーケティング上のラベルではなく、正確な材料名称として使用してください。ほとんどの電気調達プロジェクトにおいて、堅牢な仕様書には以下の5項目を関連付ける必要があります。
グレード → 準拠規格 → 製品形状および調質 → 検証済み導電率 → 完成部品の性能
バスバー、銅製ラグ、またはカスタム導電部品を調達する場合は、必要な材料規格、導電率、寸法、調質、表面仕上げ、および使用条件をVIOXに提示してください。これらの入力情報により、銅の純度のみに頼るのではなく、実際の電気的負荷に基づいて部品を評価することが可能になります。.
