概要

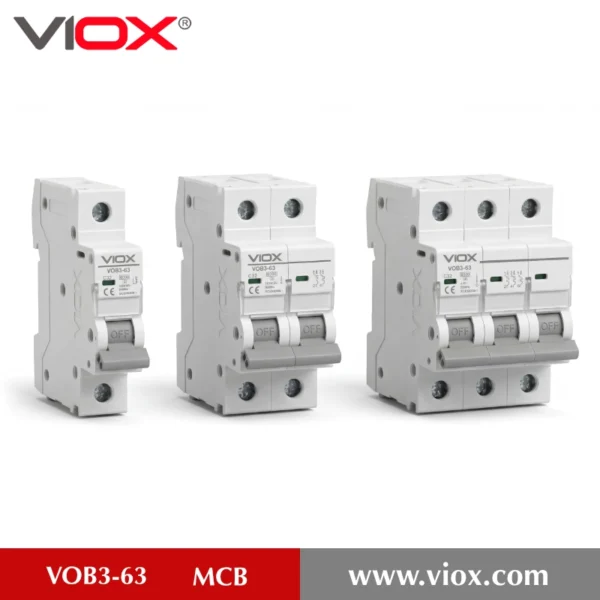

VIOX VOB3-63は、AC 50/60 Hzの電気システムにおいて過負荷および短絡保護を提供するよう設計された小型回路遮断器です。本シリーズは1 Aから63 Aまでの定格電流をカバーし、抵抗負荷、汎用負荷、および高突入電流負荷向けにB、C、Dのトリップ曲線を用意しています。1P、2P、3P、4Pの構成は、住宅、商業施設、軽工業の配電システムにおける照明、コンセント、制御、および機器回路に対応します。18 mmのモジュール設計は、配電盤、分電盤、および制御盤へのDINレール取り付けを想定しています。.
特徴
- AC電気回路の過負荷および短絡保護。.
- 1 Aから63 Aまでの定格電流オプション。.
- B、C、Dトリップ曲線のオプション。.
- 6 kAの定格短絡遮断容量。.
- コンパクトな18 mm単極モジュール幅。.
- 明確な接点位置表示器。.
- 上部または下部からの電源入力。.
モデル
| ポール構成 | 全幅 |
|---|---|
| 1P | 17.4 ±0.2 mm |
| 2P | 35.2 ±0.3 mm |
| 3P | 52.8 ±0.4 mm |
| 4P | 70.4 ±0.5 mm |
仕様
電気的データ
| パラメータ | 仕様 |
|---|---|
| 定格フレーム電流 | 63 A |
| 定格電流 | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| 定格電圧 | 240/400 V (1P, 2P); 400 V (2P, 3P, 4P) |
| 定格周波数 | 50/60 Hz |
| 定格絶縁電圧 (Ui) | 500 V |
| 定格インパルス耐電圧（Uimp） | : 4 kV |
| 絶縁耐力試験電圧 | 2 kV、1分間 |
保護データ
| パラメータ | 仕様 |
|---|---|
| 保護機能 | 過負荷および短絡保護 |
| 定格短絡遮断容量 | 6kA |
| トリップ曲線 | B (3–5 In)、C (5–10 In)、D (10–20 In) |
| 規定不動作時間 | 1.13 Inで1時間、冷状態、In ≤ 63 Aの場合 |
| 規定動作時間 | 1.45 Inで1時間、熱状態、In ≤ 63 Aの場合 |
| 基準温度 | 30 °C |
機械的および設置データ
| パラメータ | 仕様 |
|---|---|
| ポール本数 | 1P、2P、3P、4P |
| 単極幅 | 公称18 mm |
| 取り付け | DINレール |
| 機械的寿命 | 20,000回 |
| 電気的寿命 | 4,000回 |
| 保護等級 | IP20 |
| 配線容量 | 25 mm² |
| 電源入力 | 上か下か |
規格
| パラメータ | 仕様 |
|---|---|
| 準拠規格 | GB/T 10963.1, IEC 60898-1 |
セレクションガイド
| コード位置 | 意味 | 利用可能な値 |
|---|---|---|
| VO | 企業識別 | VO |
| B | 配線用遮断器（MCB） | B |
| 3 | 設計シリーズ番号 | 3 |
| 60 | シェルフレーム電流 | 60 |
| 特性曲線 | トリップ曲線 | B、C、またはD |
| 現在 | 定格電流 | 1 A、2 A、3 A、4 A、6 A、10 A、16 A、20 A、25 A、32 A、40 A、50 A、または63 A |
| ポール | 極数 | 1P、2P、3Pまたは4P |
カタログ構成例： VO-B-3-60-C-63A-4P
>定格電流
回路設計および導体の要件に従い、リストされた1 Aから63 Aまでの定格から1つを選択してください。.
トリッピングカーブ
抵抗負荷にはカーブB、汎用負荷にはカーブC、高い突入電流を伴う負荷にはカーブDを選択してください。.
ポール本数
必要な回路構成に合わせて、1P、2P、3Pまたは4Pの構成を選択してください。.
定格電圧
選択した極構成をカタログの電圧リストと照合して確認してください（1Pおよび2Pは240/400 V、2P、3Pおよび4Pは400 V）。.
トリップカーブ
VOB3-63には、3種類の瞬時トリップ特性が用意されています。技術仕様表には、定格電流（In）の倍数として以下の電流範囲が記載されています。.
| 特性曲線 | 瞬時トリップ範囲 | カタログ負荷説明 |
|---|---|---|
| B | 3–5 In | 抵抗負荷 |
| C | 5–10 In | 汎用負荷 |
| D | 10–20 In | 高突入電流負荷 |
寸法
アプリケーション
- 住宅用分電盤および住宅用配電ユニット。.
- 商業用照明およびコンセント回路。.
- 軽工業用配電盤および制御盤。.
- 過負荷保護および短絡保護を必要とする制御回路および機器回路。.
インストール
- 適切な分電盤、住宅用配電ユニット、または制御盤内のDINレールに本装置を取り付けてください。.
- 盤内の配線構成に応じて、上部または下部から電源を接続してください。.
- 接続する導体が、規定の配線容量25 mm²以内であることを確認してください。.
- 選択した1P、2P、3P、または4P構成に必要なモジュール幅を確保してください。.
ダウンロード
よくあるご質問
VOB3-63では、どのような定格電流（In）が利用可能ですか？
利用可能な定格電流は1、2、3、4、6、10、16、20、25、32、40、50、63 Aです。.
どのような極構成が利用可能ですか？
VOB3-63は、1P、2P、3P、および4Pの構成で利用可能です。.
VOB3-63の遮断容量はいくつですか？
その定格短絡遮断容量は 6 kA です。.
どのトリップ曲線を選択できますか？
B、C、およびD曲線は、それぞれ抵抗負荷、汎用負荷、および高突入電流負荷に対応しています。.
定格周波数および規定電圧はいくつですか？
定格周波数は50/60 Hzです。カタログには、1Pおよび2P構成の場合は240/400 V、2P、3Pおよび4P構成の場合は400 Vと記載されています。.
VOB3-63にはどの規格が記載されていますか？
本カタログでは、準拠規格としてGB/T 10963.1およびIEC 60898-1を記載しています。.
