ภาพรวม
VIOX VOB3-63 เป็นเซอร์กิตเบรกเกอร์ขนาดเล็กที่ออกแบบมาเพื่อป้องกันโหลดเกินและลัดวงจรในวงจรไฟฟ้ากระแสสลับ (AC) 50/60 Hz ซีรีส์นี้ครอบคลุมพิกัดกระแสตั้งแต่ 1 A ถึง 63 A และมีเส้นโค้งการทริปแบบ B, C และ D สำหรับโหลดประเภทความต้านทาน โหลดทั่วไป และโหลดที่มีกระแสกระชากสูง รูปแบบ 1P, 2P, 3P และ 4P รองรับวงจรแสงสว่าง วงจรเต้ารับ วงจรควบคุม และวงจรสำหรับอุปกรณ์ในระบบจ่ายไฟสำหรับที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมขนาดเบา การออกแบบแบบโมดูลาร์ขนาด 18 มม. มีไว้สำหรับการติดตั้งบนราง DIN ในตู้จ่ายไฟ ตู้คอนซูเมอร์ยูนิต และตู้ควบคุม.
คุณสมบัติ
- การป้องกันโหลดเกินและลัดวงจรสำหรับระบบไฟฟ้า AC.
- ตัวเลือกพิกัดกระแส In ตั้งแต่ 1 A ถึง 63 A.
- ตัวเลือกเส้นกราฟการทริปแบบ B, C และ D.
- พิกัดความสามารถในการตัดกระแสลัดวงจร Icn 6 kA.
- ความกว้างแบบโมดูลาร์ 18 mm ต่อหนึ่งขั้วที่มีขนาดกะทัดรัด.
- ตัวบ่งชี้ตำแหน่งหน้าสัมผัสที่ชัดเจน.
- สามารถต่อไฟเข้าได้ทั้งด้านบนหรือด้านล่าง.
แบบจำลอง
| การกำหนดค่าเสา | ความกว้างโดยรวม |
|---|---|
| 1พ | 17.4 ±0.2 มม. |

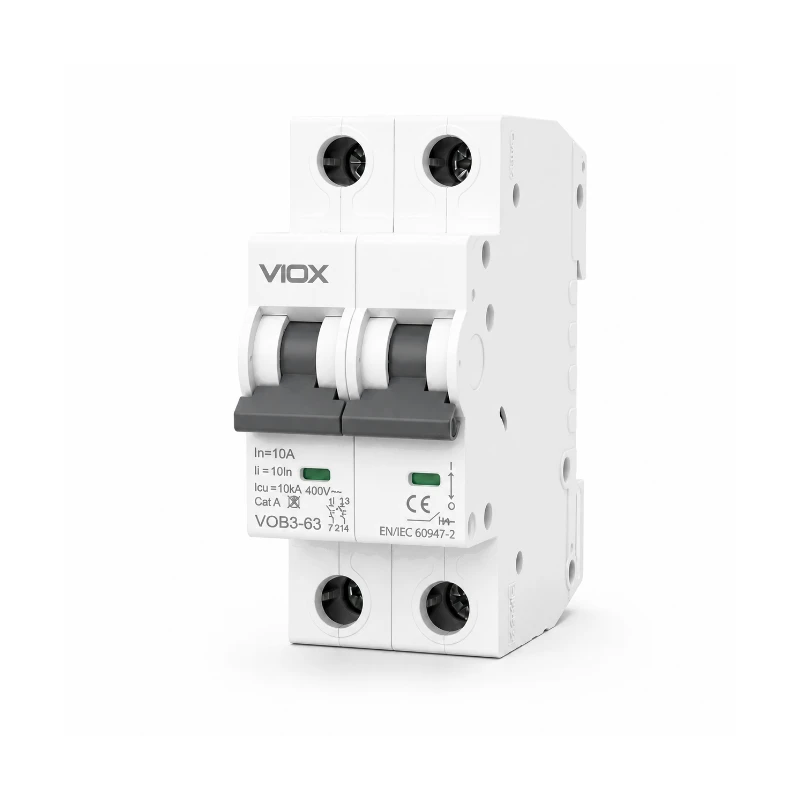

| 2พี | 35.2 ±0.3 มม. |

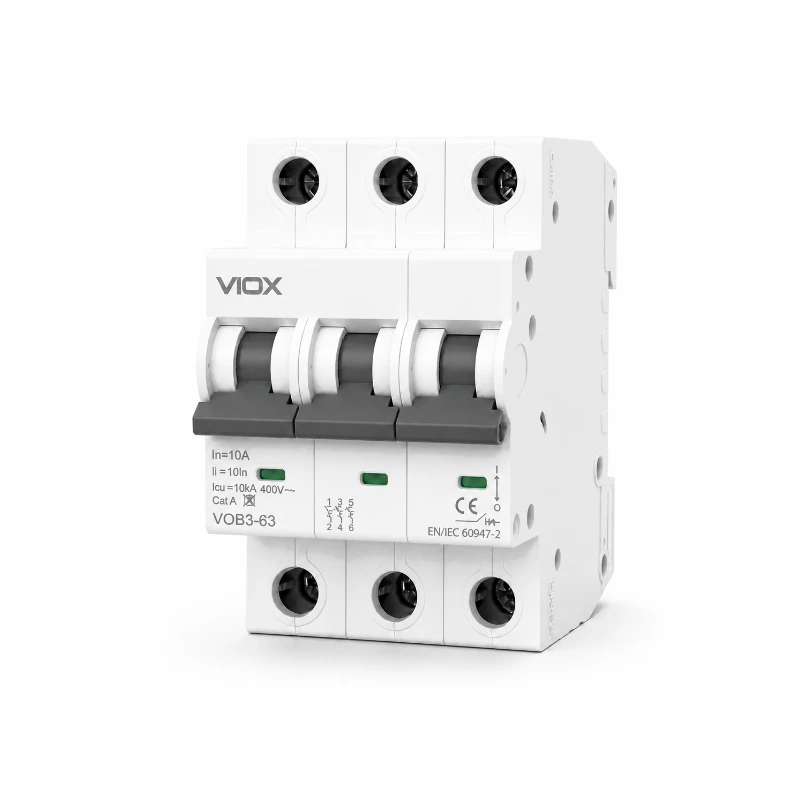

| 3พี | 52.8 ±0.4 มม. |

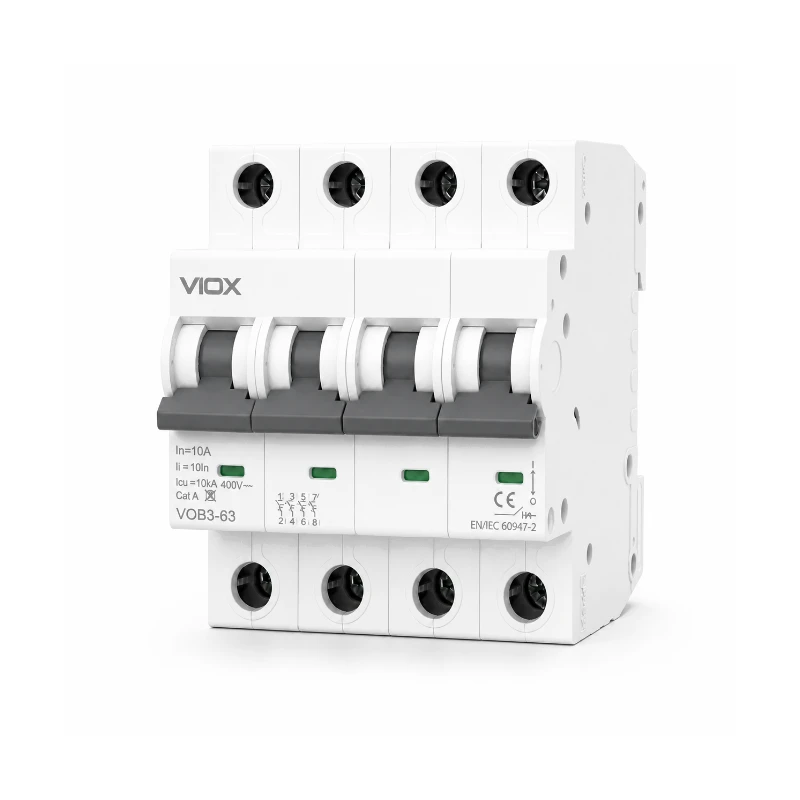

| 4P | 70.4 ±0.5 มม. |
ข้อมูลจำเพาะ
ข้อมูลทางไฟฟ้า
| พารามิเตอร์ | Specification |
|---|---|
| Rated Frame Current | 63 A |
| กระแสไฟฟ้าที่ได้รับการจัดอันดับ | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| แรงดันไฟฟ้าที่กำหนด | 240/400 V (1P, 2P); 400 V (2P, 3P, 4P) |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| แรงดันฉนวนที่กำหนด (Ui) | 500 โวลต์ |
| แรงดันทนแรงกระตุ้นที่กำหนด (Uimp) | 4 kV |
| แรงดันทดสอบความทนทานต่อฉนวนไฟฟ้า | 2 kV เป็นเวลา 1 นาที |
ข้อมูลการป้องกัน
| พารามิเตอร์ | Specification |
|---|---|
| ฟังก์ชันการป้องกัน | การป้องกันกระแสเกินและไฟฟ้าลัดวงจร |
| พิกัดความสามารถในการตัดกระแสลัดวงจร | 6 kA |
| กราฟการทริป | B (3–5 In), C (5–10 In), D (10–20 In) |
| เวลาที่ไม่ตัดวงจรตามที่กำหนด | 1 ชั่วโมงที่ 1.13 In, สภาวะเย็น, สำหรับ In ≤ 63 A |
| เวลาที่ตัดวงจรตามที่กำหนด | 1 ชั่วโมงที่ 1.45 In, สภาวะร้อน, สำหรับ In ≤ 63 A |
| อุณหภูมิอ้างอิง | 30 °C |
ข้อมูลทางกลและการติดตั้ง
| พารามิเตอร์ | Specification |
|---|---|
| จำนวนเสา | 1P, 2P, 3P, 4P |
| ความกว้างต่อหนึ่งขั้ว | 18 mm โดยประมาณ |
| การติดตั้ง | ราง DIN |
| ชีวิตเครื่องจักร | 20,000 ครั้ง |
| ชีวิตไฟฟ้า | 4,000 รอบการทำงาน |
| ระดับของการป้องกัน | IP20 |
| ความสามารถในการเดินสายไฟ | 25 mm² |
| จุดรับกำลังไฟฟ้า | บนหรือล่าง |
มาตรฐาน
| พารามิเตอร์ | Specification |
|---|---|
| มาตรฐานที่สอดคล้อง | GB/T 10963.1, IEC 60898-1 |
คู่มือการเลือก
| ตำแหน่งรหัส | ความหมาย | ค่าที่มีให้เลือก |
|---|---|---|
| วีโอ | รหัสระบุองค์กร | วีโอ |
| บี | เซอร์กิตเบรกเกอร์ขนาดเล็ก (Miniature circuit breaker) | บี |
| 3 | หมายเลขซีรีส์การออกแบบ | 3 |
| 60 | กระแสพิกัดโครง | 60 |
| กราฟการทำงาน (Curve) | เส้นกราฟการทริป | B, C หรือ D |
| ปัจจุบัน | กระแสไฟฟ้าที่กำหนด | 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A หรือ 63 A |
| วกเธอคงหัวเสี | จำนวนขั้ว | 1P, 2P, 3P หรือ 4P |
ตัวอย่างการกำหนดค่าในแคตตาล็อก: VO-B-3-60-C-63A-4P
>พิกัดกระแส
เลือกพิกัดกระแสที่ระบุตั้งแต่ 1 A ถึง 63 A ตามการออกแบบวงจรและข้อกำหนดของตัวนำ.
Trip Curve
เลือกกราฟ B สำหรับโหลดประเภทความต้านทาน, กราฟ C สำหรับโหลดทั่วไป หรือกราฟ D สำหรับโหลดที่มีกระแสกระชากสูง.
จำนวนเสา
เลือกการกำหนดค่าแบบ 1P, 2P, 3P หรือ 4P ให้ตรงกับการจัดวางวงจรที่ต้องการ.
แรงดันไฟฟ้าที่กำหนด
ตรวจสอบการกำหนดค่าจำนวนโพลที่เลือกให้ตรงกับรายการแรงดันไฟฟ้าในแคตตาล็อก: 240/400 V สำหรับ 1P และ 2P และ 400 V สำหรับ 2P, 3P และ 4P.
Trip Curves
VOB3-63 มีให้เลือกพร้อมคุณลักษณะการทริปแบบทันทีสามรูปแบบ ตารางข้อมูลทางเทคนิคระบุช่วงกระแสไฟฟ้าต่อไปนี้เป็นค่าทวีคูณของกระแสพิกัด (In).
| กราฟการทำงาน (Curve) | ช่วงการทริปแบบทันที | คำอธิบายโหลดในแคตตาล็อก |
|---|---|---|
| บี | 3–5 In | Resistive จริงเชียว |
| ซี | 5–10 In | โหลดทั่วไป |
| ดี | 10–20 In | โหลดที่มีกระแสกระชากสูง |
ขนาด
แอปพลิเคชั่น
- ตู้จ่ายไฟฟ้าสำหรับที่อยู่อาศัยและตู้คอนซูเมอร์ยูนิต.
- วงจรไฟฟ้าแสงสว่างและวงจรเต้ารับสำหรับอาคารพาณิชย์.
- ตู้จ่ายไฟฟ้าและตู้ควบคุมสำหรับอุตสาหกรรมเบา.
- วงจรควบคุมและวงจรสำหรับอุปกรณ์ที่ต้องการการป้องกันโหลดเกินและไฟฟ้าลัดวงจร.
การติดตั้ง
- ติดตั้งอุปกรณ์บนราง DIN ภายในตู้จ่ายไฟฟ้า ตู้คอนซูเมอร์ยูนิต หรือตู้ควบคุมที่เหมาะสม.
- ใช้ทางเข้าสายไฟจากด้านบนหรือด้านล่างตามการจัดวางสายไฟภายในตู้.
- ตรวจสอบให้แน่ใจว่าตัวนำที่เชื่อมต่ออยู่ภายในความสามารถในการรองรับสายไฟขนาด 25 mm² ที่กำหนด.
- เผื่อพื้นที่ความกว้างแบบโมดูลาร์ที่จำเป็นสำหรับการกำหนดค่า 1P, 2P, 3P หรือ 4P ที่เลือกไว้.
ดาวน์โหลด
คำถามที่พบบ่อย
VOB3-63 มีพิกัดกระแส In ให้เลือกใช้งานเท่าใดบ้าง
พิกัดกระแส In ที่มีให้เลือกคือ 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50 และ 63 A.
มีรูปแบบขั้วต่อแบบใดให้เลือกบ้าง?
VOB3-63 มีจำหน่ายในรูปแบบ 1P, 2P, 3P และ 4P.
ค่าพิกัดการตัดกระแสลัดวงจรของ VOB3-63 คือเท่าใด
ความสามารถในการตัดกระแสลัดวงจรที่กำหนดคือ 6 kA.
สามารถเลือกกราฟการทริปแบบใดได้บ้าง
เส้นกราฟ B, C และ D มีไว้สำหรับโหลดประเภทความต้านทาน, โหลดทั่วไป และโหลดที่มีกระแสกระชากสูงตามลำดับ.
ความถี่พิกัดและแรงดันไฟฟ้าที่ระบุคือเท่าใด
ความถี่ที่กำหนดคือ 50/60 Hz แคตตาล็อกระบุค่า 240/400 V สำหรับการกำหนดค่าแบบ 1P และ 2P และ 400 V สำหรับการกำหนดค่าแบบ 2P, 3P และ 4P.
มาตรฐานใดบ้างที่ระบุไว้สำหรับ VOB3-63?
แคตตาล็อกระบุมาตรฐาน GB/T 10963.1 และ IEC 60898-1 ว่าเป็นมาตรฐานที่สอดคล้อง.
