RCCB感度の理解：電気安全の基礎
適切な遮断器の選択 残留電流回路遮断器（RCCB） 感度は、電気システム設計において最も重要な決定事項の1つです。ミリアンペア（mA）で測定される感度定格は、RCCBが地絡電流にどれだけ迅速に応答するかを決定し、人身の安全と機器の保護の両方に直接影響を与えます。不適切に選択された感度は、感電に対する不十分な保護、または業務を中断させる過度の不要トリップを引き起こす可能性があります。.
RCCB感度は、デバイスがトリップして回路を切断する残留動作電流（IΔn）を表します。この閾値は、人体電流耐性と防火要件に関する生理学的研究に基づいて慎重に調整されています。感度レベルとそれらのアプリケーションの関係を理解することは、安全な電気設備を担当する電気工事請負業者、パネルビルダー、および施設管理者にとって不可欠です。.
RCCB感度定格の説明
感度レベルの背後にある科学
標準的なRCCB感度定格の選択は、電気安全に関する数十年にわたる研究、特にカリフォルニア大学バークレー校のチャールズ・ダルジエルの研究に基づいています。彼の研究は、心室細動（感電の最も危険な結果）の電流-時間エンベロープを確立しました。30mAの閾値は、人体が致命的な心停止のリスクなしに耐えることができる最大安全漏洩電流として浮上しました。.
IEC 61008-1によると、RCCBは定格残留動作電流（IΔn）によって分類され、一般的な値は次のとおりです。
| 感度定格 | 主要な保護タイプ | 代表的な用途 | トリップ電流範囲 |
|---|---|---|---|
| 10mA | 強化された人身保護 | 医療施設、バスルーム、スイミングプール | 5mA – 10mA |
| 30mA | 人身保護（標準） | 住宅回路、コンセント、湿気の多い場所 | 15mA – 30mA |
| 100mA | 機器保護+防火 | 商業ビル、オフィス回路、軽工業 | 50mA – 100mA |
| 300mA | 防火 | 産業用設備、主配電、上流選択性 | 150mA – 300mA |
| 500mA | 防火（大規模設備） | 重工業、主電源保護 | 250mA – 500mA |
生理学的影響と安全閾値
人体の電流に対する反応を理解することは、適切なRCCB選択にとって重要です。
- 1-10mA：知覚閾値、チクチクする感覚、有害な影響なし
- 10-30mA：筋肉の収縮、痛みを伴うが通常は致命的ではない、〜20mAでの解放閾値
- 30-100mA：重度の筋肉の収縮、呼吸困難、潜在的な心室細動
- >100mA：心室細動の高い確率、心停止、即時の介入なしでは致命的
この生理学的データは、 RCCB感度定格に関するIEC 61008-1規格の要件 に直接影響を与えます。.
用途別セレクションガイド
住宅用アプリケーション
住宅設備の場合、30mAの感度が人身保護の普遍的な標準です。これは以下に適用されます。
- すべてのコンセント回路
- バスルームとキッチンの回路
- 屋外電源ポイント
- 携帯機器を供給する回路
- 湿気の多い場所の照明回路
特別な考慮事項：スイミングプールまたはホットタブのある家では、地域の電気規則で指定されているように、プールゾーン内の回路に10mAのRCCBが必要になる場合があります。.
商業用途
商業ビルは通常、段階的なアプローチを採用しています。
| サーキット・タイプ | 推奨感度 | 正当化 |
|---|---|---|
| オフィスコンセント | 30mA | 直接的な人身保護 |
| サーバールーム | 100mAまたは300mA | 機器の漏洩による不要トリップを最小限に抑えます |
| 主な分布 | 300mA（タイプS –選択的） | 防火+下流デバイスとの選択性 |
| HVAC機器 | 100mA – 300mA | 機器保護、より高い漏洩耐性 |
| 照明回路 | 30mAまたは100mA | 回路長と負荷タイプに基づく |
産業用途
産業環境では、負荷特性と運用要件の慎重な分析が必要です。
- 生産設備：モータードライブおよびインバーターからの不要トリップを防ぐために100mA – 300mA
- 主配電盤：防火用の300mA – 500mA選択的RCCB
- オペレーターステーション：直接的な人身保護のための30mA
- 屋外変電所: 防火対策として300mA
工業環境においては、以下を検討してください。 RCBOの代替案 単一のデバイスで過電流保護と漏電保護を組み合わせたもの。.
重要な選択基準
1. 全漏洩電流の評価
RCCB選定の基本的な計算には、保護回路の全通常漏洩電流の推定が含まれます。安全規則として：
最大全漏洩電流 ≤ 0.3 × IΔn
たとえば、回路の全通常漏洩電流が8mAの場合、必要なものは次のとおりです。
- 最小RCCB感度：8mA ÷ 0.3 = 26.7mA → 30mA RCCBを選択
この30%ルールは、適切な安全マージンを維持しながら、不要なトリップを防ぎます。一般的な漏洩電流には以下が含まれます。
- コンピューターおよびIT機器：デバイスあたり0.5〜3mA
- 可変周波数ドライブ：サイズに応じて5〜50mA
- 長いケーブル配線：1メートルあたり0.01〜0.03mA
- 蛍光灯：器具あたり0.5〜2mA
2. 選択性と遮断協調
カスケード保護システムでは、適切な選択性により、故障に最も近いRCCBのみがトリップし、影響を受けていない回路への電力が維持されます。選択性は、以下によって実現します。
| 上流RCCB | 下流RCCB | 選択方法 |
|---|---|---|
| 300mA S形（時延形） | 30mA瞬時形 | 時間＋電流遮断協調 |
| 100mA S形 | 30mA瞬時形 | 時間＋電流遮断協調 |
| 300mA瞬時形 | 100mA瞬時形 | 電流遮断協調のみ（限定的） |
S形（選択性）RCCB 故障時に下流デバイスが最初にトリップできるようにする遅延時間（通常40〜80ms）を組み込んでいます。.
3. 負荷特性
負荷が異なると、さまざまなレベルの通常漏洩電流が発生します。
低漏洩負荷 （30mA保護に適しています）：
- 抵抗加熱
- 白熱灯
- 単純なモーター負荷
- 基本的な家電製品
高漏洩負荷 （100mA〜300mAの保護が必要です）：
- 可変周波数ドライブ（VFD）
- スイッチモード電源
- 電子バラスト
- EMIフィルター付きIT機器
- 長いケーブル配線（> 100m）
以下の回路の場合 電子機器とインバーター, 、適切な感度選択に加えて、A形、F形、またはB形RCCBを検討してください。.
4. 設置環境
環境要因は感度選択に影響を与えます。
- 湿気の多い場所 （バスルーム、屋外エリア）：感電防止のため、30mAが必須
- 乾燥した商業スペース：機器保護には100mAが許容されます
- 産業施設：主配電には300mA、オペレーターエリアには30mA
- 医療施設：患者エリアには10mA（IEC 60364-7-710）
IEC 61008-1準拠要件
| パラメータ | 必要条件 | 検証方法 |
|---|---|---|
| IΔnでトリップ | 0.5 × IΔnと1.0 × IΔnの間でトリップする必要があります | 正弦波AC電流による型式試験 |
| 0.5 × IΔnで非トリップ | 0.5 × IΔn未満でトリップしてはなりません | 連続適用試験 |
| IΔnでのトリップ時間 | ≤ 300ms（一般）、≤ 150ms（S形、2×IΔn時） | 型式試験中の時間測定 |
| 5 × IΔn でのトリップ時間 | ≤ 40ms | 大電流トリップ試験 |
| 定格電流 (In) | トリップせずに In を連続して運ぶ必要があります | 温度上昇試験 |
| 短絡耐量 (Inc) | 通常 6kA または 10kA | 予想される故障電流試験 |
感度対トリップ時間特性
トリップ時間性能の理解は、安全分析にとって非常に重要です。
| 感度 | IΔn でのトリップ時間 | 5×IΔn でのトリップ時間 | アプリケーションの優先順位 |
|---|---|---|---|
| 10mA | ≤ 300ms | ≤ 40ms | 最大限の個人保護 |
| 30mA | ≤ 300ms | ≤ 40ms | 標準的な個人保護 |
| 100mA | ≤ 300ms | ≤ 40ms | 機器 + 火災保護 |
| 300mA | ≤ 300ms (またはタイプ S の場合は 150ms) | ≤ 40ms | 防火 |
| 300mA タイプ S | ≤ 500ms | ≤ 150ms | 選択的な火災保護 |
故障電流が増加するにつれてトリップ時間が大幅に短縮され、軽微な漏洩状態での安定性を維持しながら、重大な故障時に迅速な保護を提供します。.
避けるべきよくある選択ミス
間違い 1: 高漏洩回路に対する過敏性
可変周波数ドライブまたは広範な IT 機器を備えた回路に 30mA RCCB を取り付けると、慢性的な不要トリップが発生します。解決策: 合計漏洩電流を計算し、適切なタイプ (A、F、または B) で 100mA または 300mA の感度を選択します。.
間違い 2: 人員保護に対する感度不足
ソケットアウトレット回路で 100mA または 300mA の RCCB を使用すると、安全コードに違反し、人員が感電の危険にさらされます。解決策: 人が直接接触する可能性のある回路には、常に 30mA を使用してください。.
間違い 3: 選択性の要件の無視
選択性を考慮せずに複数の 30mA RCCB を直列に取り付けると、単一の故障時に広範囲な停電が発生します。解決策: 30mA の瞬時下流で 300mA タイプ S を上流で使用します。.
間違い 4: 負荷に対する間違った RCCB タイプ
DC 感度負荷 (ソーラーインバーター、EV 充電器、VFD) でタイプ AC RCCB を使用すると、適切なトリップが妨げられる可能性があります。解決策: RCCB タイプを負荷特性に合わせてください—使用 EV 充電アプリケーション用のタイプ B.
間違い 5: ケーブル長の無視
長いケーブル配線は、大きな静電容量性漏洩電流 (0.01 ～ 0.03mA/m) を生成します。 500m のケーブルは 5 ～ 15mA の漏洩を発生させ、30mA RCCB のマージンの半分を消費する可能性があります。解決策: 合計漏洩計算でケーブル漏洩を考慮します。.

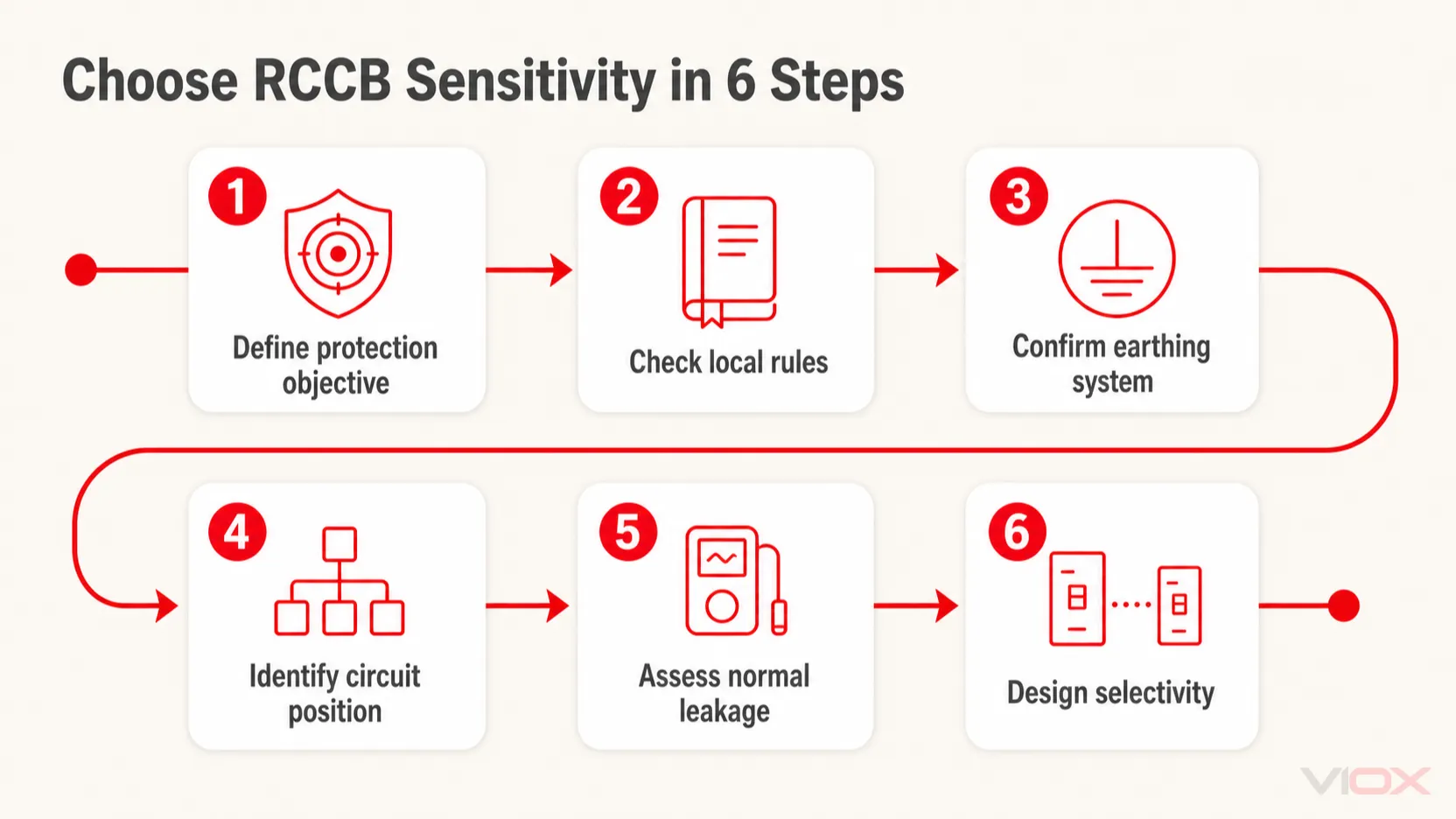

実用的な選択ワークフロー
ステップ1: 主な保護目的を特定する
- 個人保護 → 30mA (または強化された保護の場合は 10mA)
- 火災保護 → 100mA、300mA、または 500mA
ステップ2: 合計回路漏洩電流を計算する
- 接続されているすべての機器の漏洩を合計する
- ケーブル静電容量性漏洩 (長さ × 0.02mA/m) を追加する
- 合計が選択した IΔn の 0.3 倍以下であることを確認する
ステップ3: 規制遵守を確認する
- 地域の電気コード (NEC、IEC 60364、BS 7671) を確認する
- 特定の場所に必要な感度を確認する
- 負荷に対する適切な RCCB タイプ (AC、A、F、B) を確認する
ステップ 4: 選択性スキームを設計する
- 時間遅延 (タイプ S) RCCB を上流で使用する
- カスケード接続されたデバイス間で 3:1 の電流比を維持する
- メーカーのデータで連携を確認する
ステップ 5: 適切な定格電流 (In) を選択する
- RCCB In ≥ 最大負荷電流
- 複数の負荷に対する多様率を考慮する
- 上流の過電流保護との連携を確認する
回路保護の選択に関する包括的なガイダンスについては、以下を参照してください。 パネルビルダー向けの 5 ステップフレームワーク.
よくある質問
Q: 不要トリップを減らすために、30mA の代わりに 100mA の RCCB を使用できますか?
A: いいえ、個人保護が必要な回路には使用できません。規制では、ソケットアウトレットおよび人が直接接触する可能性のあるエリアには 30mA の感度が義務付けられています。高漏洩機器の場合は、適切な感度を備えた専用回路を取り付けるか、電子負荷をより適切に処理できるタイプ A/F RCCB を使用してください。.
Q: タイプ S と標準 RCCB の違いは何ですか?
A: タイプ S (選択的) RCCB には、トリップ前に時間遅延 (40 ～ 500ms) が組み込まれており、下流の保護デバイスが最初に動作できるようになっています。これにより、故障時に影響を受けない回路への電力が維持されます。カスケード接続されたシステムでは、上流保護にタイプ S を使用します。.
Q: 回路に必要な感度が30mAか100mAかを計算するにはどうすればよいですか？
A: 接続されているすべての機器の通常の漏洩電流とケーブルの漏洩電流（長さ × 0.02mA/m）を合計します。合計は、RCCBの定格感度の3分の1を超えてはなりません。総漏洩電流が9mAを超える場合は、100mAの感度を検討してください（人身保護のために30mAが義務付けられている場合を除く）。.
Q: 10mAのRCCBは30mAよりも優れた保護を提供しますか？
A: はい、10mAはより高度な保護を提供し、医療施設やスイミングプールゾーンなどの高リスクエリアで必要とされます。ただし、10mAのデバイスは誤作動を起こしやすいため、特に必要な場合、または高度な保護がトレードオフを正当化する場合にのみ使用する必要があります。.
Q: 300mAのRCCBを住宅の主配電盤に設置できますか？
A: はい、防火のため、および下流の30mA RCCBとの選択性を提供するためです。ただし、300mAのデバイスだけでは十分な人身保護を提供できません。すべてのコンセント回路および感電保護が必要なその他のエリアを保護する30mAのRCCBが必要です。.
Q: 正しい感度で、間違ったRCCBタイプ（Aの代わりにAC）を選択するとどうなりますか？
A: 正しい感度であっても、間違ったタイプでは特定の故障電流を検出できない場合があります。タイプAC RCCBは、電子機器からのDC残留電流を確実に検出しないため、回路が保護されないままになる可能性があります。適切な感度を選択することに加えて、常にRCCBタイプを負荷特性に合わせてください。.

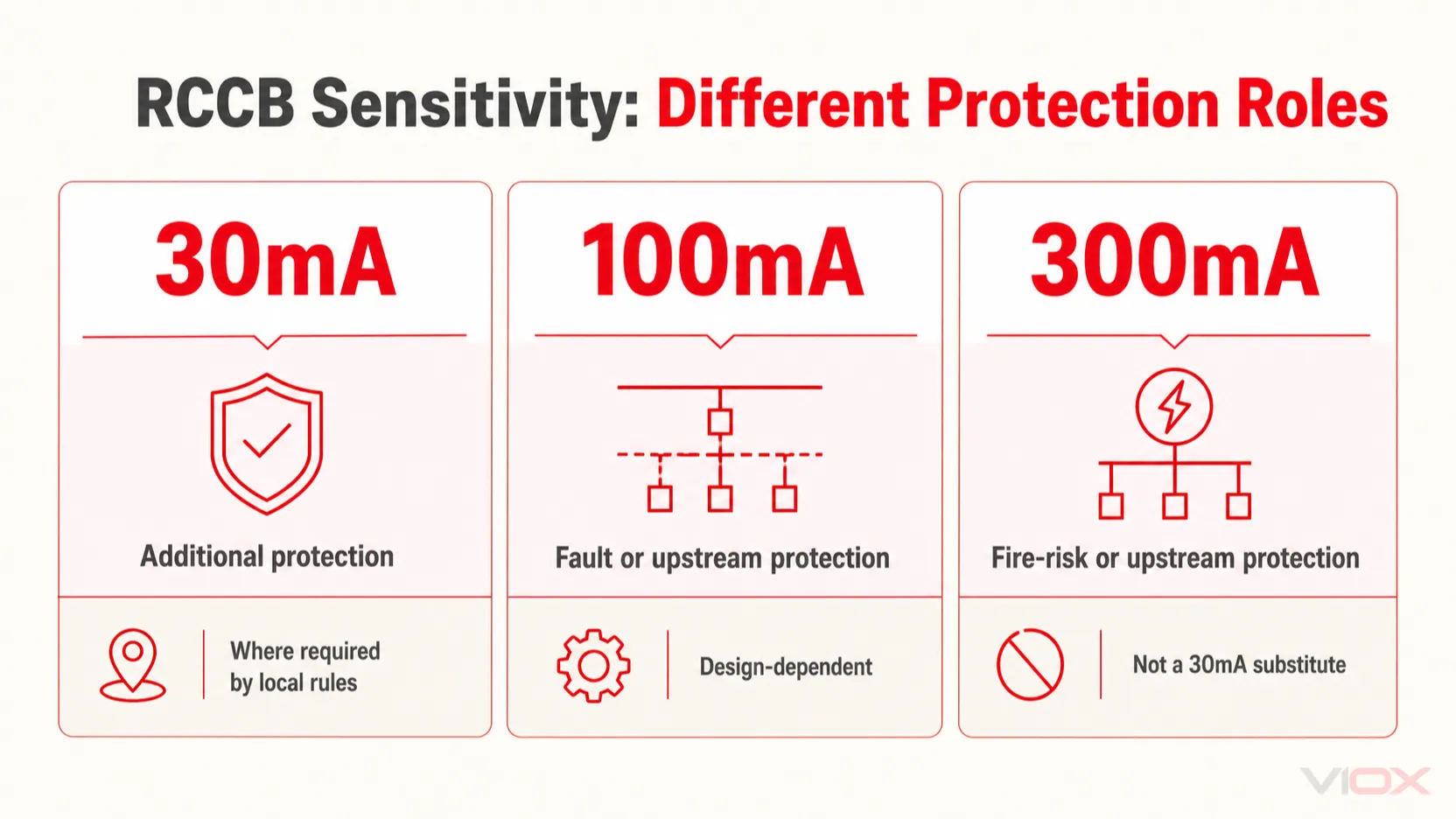

要点
- 30mAの感度は 住宅および商業用コンセント回路での人身保護に必須です。これは安全性と法規遵守のために交渉の余地はありません。.
- 総漏洩電流を計算します 感度を選択する前に：機器の漏洩電流とケーブルの漏洩電流の合計が、RCCBの定格感度の3分の1未満であることを確認して、誤作動を防ぎます。.
- 選択性の原則を使用します 多層保護システムでは：故障時に影響を受けていない回路への電力を維持するために、300mAのタイプS RCCBを上流に、30mAの瞬時動作デバイスを下流に設置します。.

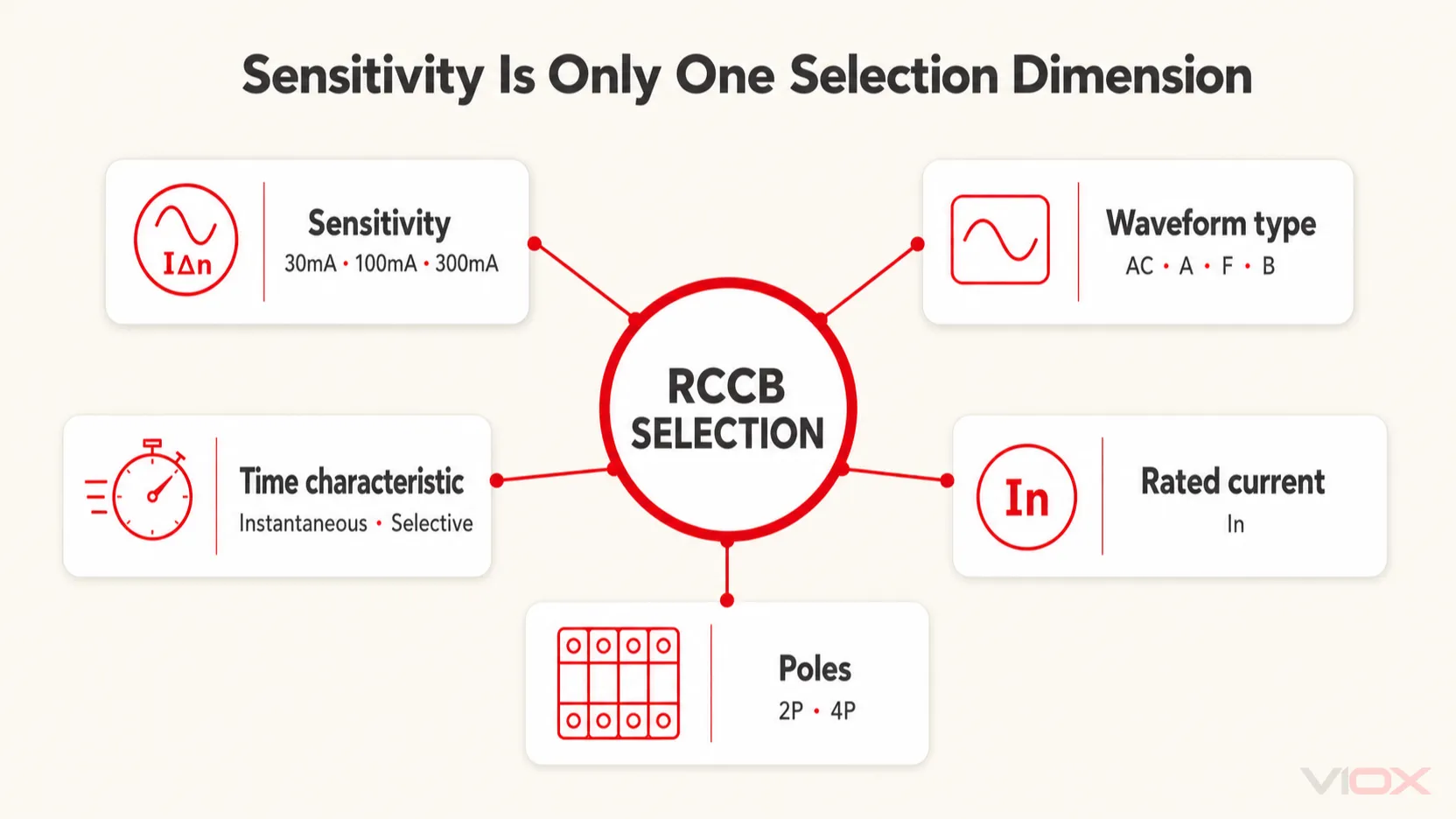

- RCCBタイプを負荷特性に合わせます：感度だけでは十分ではありません。タイプAC、A、F、またはBの選択は、負荷がDC成分または高周波漏洩電流を生成するかどうかによって異なります。.
- 100mAおよび300mAの感度 は、機器の保護と防火の役割を果たし、人身保護ではありません。人が直接接触するエリアでは、これらのデバイスを30mAのデバイスの代わりに使用しないでください。.
- IEC 61008-1準拠 は、RCCBが指定された時間制限内で定格感度の0.5倍から1.0倍の間でトリップすることを保証します。デバイスを調達する際は、認証を確認してください。.
- 環境要因が重要です：湿気の多い場所では、負荷タイプに関係なく常に30mAの保護が必要ですが、乾燥した産業環境では、動作の信頼性を高めるために、より高い感度に対応できる場合があります。.
