高圧絶縁体と低圧絶縁体は、導電部を電気的に絶縁し機械的に支持するという基本的な役割は同じですが、それぞれ異なるシステム電圧、絶縁レベル、環境、形状、負荷、および検証要件に合わせて設計されています。. IECの低圧機器の文脈において、低圧とは1,000 V ACまたは1,500 V DCまでを指します。その境界を超える場合、単なるHV（高圧）やLV（低圧）というラベルではなく、適用される製品およびシステムの規格によって必要な絶縁体設計が決定されます。.
したがって、実際の違いは単に「大きいか小さいか」や「磁器製かプラスチック製か」という点だけではありません。高圧架空送電線用絶縁体と低圧バスバーサポートは、システム内での位置付けが異なり、それぞれ異なる電気的、機械的、環境的負荷に対して検証が行われます。.

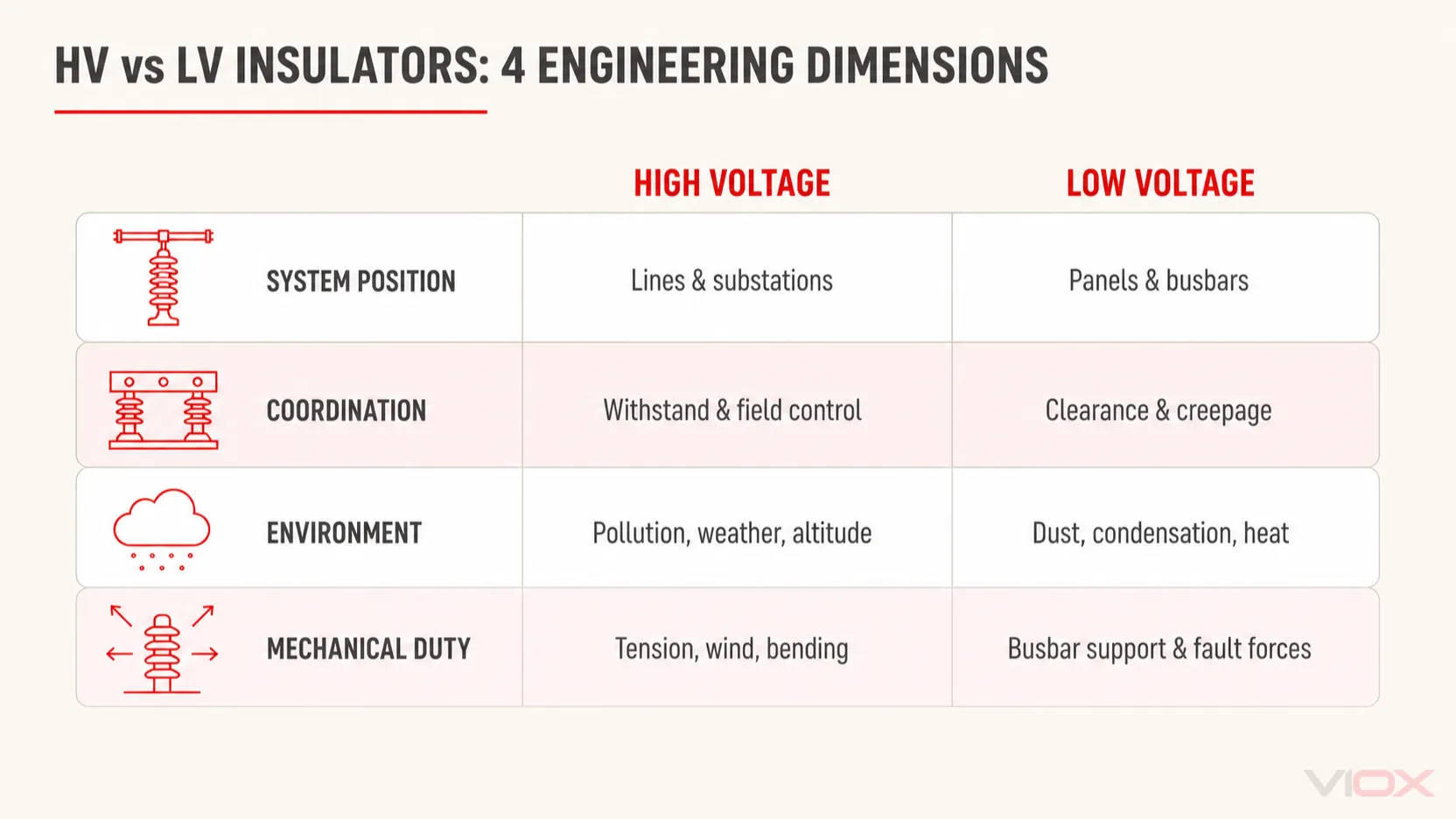

高圧および低圧絶縁体の概要
| 比較基準 | 高圧絶縁体 | 低圧絶縁体 |
|---|---|---|
| 1. 電圧および規格の範囲 | 関連する低電圧の境界を超えるシステムで使用される。正確な範囲は機器および製品規格に依存する | 低電圧機器および供給システムの制限内で使用され、IECの文脈では一般的に最大1,000 V ACまたは1,500 V DCまでである |
| 2. 標準的なシステム上の位置 | 架空送電線、変電所、屋外バスワーク、および高電圧機器の外装絶縁 | 開閉装置、パネルボード、制御盤、母線システム、および機器アセンブリ |
| 3. 絶縁協調 | システムの最高電圧、商用周波およびインパルス耐電圧、ならびに該当する場合は開閉または雷サージ応力に対処しなければならない | 定格電圧、過渡過電圧、過電圧カテゴリ、汚損度、および関連する機器の絶縁要件に対処する必要がある |
| 4. 空間距離および沿面距離 | より長く、用途に特化した空間距離および沿面距離が必要となる場合がある。外部絶縁は、設置環境の汚損に合わせて寸法設定されるべきである | よりコンパクトな間隔も可能だが、空間距離と沿面距離は依然として電圧、汚損度、材料グループ、高度、および製品規格に依存する |
| 5. 電界およびプロファイル設計 | 必要に応じて、傘、ストリング、最適化されたプロファイル、コロナリングやグレーディング金具、および制御された電界分布を使用する場合がある | 導体間隔、取り付け、トラッキング耐性、および筐体の制約に基づいて設計された、コンパクトな成形形状が一般的に使用される |
| 6. 材料 | 用途に応じて、磁器、強化ガラス、シリコーンゴム複合材、エポキシ、およびその他の検証済み絶縁システム | コンポーネントに応じて、成形熱硬化性樹脂、エポキシ系材料、エンジニアリングポリマー、磁器、およびその他の検証済み材料 |
| 7. 機械的負荷 | 導体の張力、片持ち荷重または曲げ荷重、風、氷、振動、および機器端子への負荷を含む場合がある | 母線の重量、組み立て時の振動、取り付けトルク、および短絡状態での電磁気力を含む場合がある |
| 8. 環境曝露 | 多くは屋外で、汚染、湿気、紫外線、高度、および天候に直接さらされるが、常にそうであるとは限らない | 多くは機器内部にあるが、結露、導電性粉塵、熱、化学物質、または屋外筐体と同等の条件にさらされる可能性がある |
| 9. 試験およびエビデンス | 関連する高電圧絶縁体規格に基づく、製品固有の電気的および機械的型式試験、サンプル試験、およびルーチン試験 | 適用される低電圧製品またはアセンブリのフレームワークに基づく、コンポーネント、材料、および組み立てのエビデンス |
| 10. 点検およびメンテナンス | 構造、重要度、汚染、状態データ、および資産所有者のプログラムに基づく | アセンブリ環境、熱的/機械的状態、汚染、およびメーカーのガイダンスに基づく |
どちらの列が普遍的に「優れている」ということはありません。正しい設計とは、検証済みの定格、形状、インターフェース、および試験エビデンスが実際のシステムと一致するものです。.
1. 電圧クラスは規格上の境界であり、製品の近道ではない
IEC 60664-1:2020+AMD1:2025は、定格電圧が最大で以下の値までの低圧供給システムに接続される機器の絶縁協調を対象としています。 1,000 V ACまたは1,500 V DC. 。これは、当該範囲内における空間距離、沿面距離、および固体絶縁基準を決定するための枠組みを提供するものです。.
この境界を超える機器については、 高電圧 という言葉がIEC規格全体で広義に使用されることがあり、業界慣行ではその範囲の一部を以下のように呼ぶ場合でも同様です。 中電圧. 。例えば、11 kV配電システムは一般的に中電圧と呼ばれますが、架空送電線用がいしの規格では、依然としてその適用範囲を1,000 V超と定義している場合があります。.
VIOXガイド： 低圧、中圧、および高圧の分類 については、この用語をより詳細に説明しています。仕様については、「LVがいし」や「HVがいし」とだけ記載するのではなく、実際のシステム電圧、ACまたはDCの責務、および適用規格を明記してください。“
2. 電気システムにおける設置位置の違い
高圧がいしは、通常、電力ネットワーク絶縁システムの一部を構成します。例として、架空送電線の懸垂がいしや耐張がいし、ラインポストがいし、変電所のポストがいし、および高圧機器に関連する外部絶縁などが挙げられます。これらは、用途によって生じる機械的荷重を支えながら、充電部と接地構造物の間を絶縁しなければなりません。.
低圧がいしは、多くの場合、盤や装置の内部に設置されます。一般的な例は以下の通りです。
- 配電盤および配電機器内の母線支持がいし、;
- 接地された取付面からの間隔を維持するスタンドオフがいし、;
- 制御盤内部のバリア、支持台、および絶縁取付構造物。ならびに
- 開閉および接続機器に組み込まれた成形絶縁部品。.
A バスバーインシュレーター 通電中のバスバーを支持するが、通常それ自体は負荷電流を流さない。スタンドオフも同様の支持機能を果たすが、用語や形状は異なる場合がある。参照： スタンドオフ絶縁体とバスバー絶縁体の比較 そのより厳密な違いについては。.
このシステム上の配置の違いが、コンパクトな低圧（LV）バスバー支持体を架空送電線用がいしの短縮版として評価できない理由である。.
3. 絶縁協調における異なる入力要素
どちらの電圧グループも絶縁協調を必要とするが、主要な入力要素および準拠すべき文書は異なる。.
高圧電気システムの場合、仕様には以下の調整が必要となる可能性がある：
- 機器の最高電圧；;
- 商用周波耐電圧レベル、;
- 雷インパルス耐電圧、および該当する場合は開閉インパルス耐電圧、;
- 対地間および相間絶縁距離、;
- 汚損および高度に応じた外部絶縁性能、ならびに
- 接続機器の絶縁レベル。.
低圧機器については、設計時に通常以下の項目を考慮します：
- 定格絶縁電圧および使用電圧、;
- 過渡過電圧および過電圧カテゴリ。;
- 局所的な微小環境における汚損度、;
- 該当する場合は材料グループおよび比較トラッキング指数（CTI）、;
- 高度補正、ならびに
- 完全な製品または組立て規格の要件。.
この決定は、原材料の絶縁破壊強度の値を比較して行われるものではありません。絶縁性能は、製品の完全な構造、厚さ、形状、表面状態、界面、製造管理、および指定された試験方法に依存します。.
4. 空間距離、沿面距離、および汚損は、それぞれ異なる設計上の重みを持つ
クリアランス とは、導電部間の空間を通る最短距離のことです。. 沿面距離 とは、それらの部品間の固体絶縁体の表面に沿った最短経路のことです。システム電圧の上昇および環境の厳しさの増大により必要な距離は増加する可能性がありますが、電圧のみが唯一の変数ではありません。.
屋外の高電圧絶縁は、現場の汚損に特に敏感です。湿気が塩分、工業汚染物質、塵埃、その他の堆積物と組み合わさると、導電性の表面経路が形成され、漏れ電流やフラッシオーバーのリスクが増大する可能性があります。IEC TS 60815-1:2025は、現場の汚損深刻度を評価し、外部絶縁の寸法案を策定するための体系的なプロセスを規定しています。この規格は、あらゆる場所や材質に対して単一の普遍的な沿面距離値を規定するものではありません。.
低電圧用絶縁体はより小型化が可能ですが、その表面経路は依然として重要です。筐体内部における導電性粉塵、結露、化学物質への曝露、および汚染は、実効的な微環境を変化させる可能性があります。低電圧のラベルが付いているからといって、沿面距離、空間距離、あるいは耐トラッキング性が不要になるわけではありません。.
5. 高電圧における電界およびプロファイル制御の重要性
より高い電圧では、局所的な電界集中がますます重要になります。絶縁体のプロファイル、金属製金具、導体ハードウェア、および周囲の形状は、表面応力、コロナ放電、およびフラッシオーバー性能に影響を与える可能性があります。.
用途に応じて、高電圧設計では以下が使用される場合があります：
- ストリング状の複数の絶縁体ユニット、;
- 表面経路を延長するための傘（シェッド）またはスカート、;
- 特定の汚損挙動に対して選択されたプロファイル。;
- グレーディングリングまたはコロナリング、あるいは
- 環境曝露を管理するために設計された複合ハウジング。.
これらは考えられるエンジニアリング上の対応策であり、すべての高電圧絶縁体に備わっている機能ではありません。.
低電圧用サポートは通常、よりコンパクトな成形プロファイルを有しています。その形状は多くの場合、母線間隔、取り付けインサート、エンクロージャのクリアランス、耐トラッキング性、熱暴露、および組み立て時の力によって決定されます。サイズが短いからといって、その形状が任意であるわけではありません。.
6. 材料だけで電圧クラスは決定されない
磁器だからといって自動的に高電圧用となるわけではなく、ポリマーだからといって自動的に低電圧用となるわけでもありません。いくつかの材料ファミリーが、比較の両方に登場します。.
| 材料ファミリー | 高電圧のコンテキスト | 低電圧のコンテキスト | 検証に関する懸念 |
|---|---|---|---|
| 磁器またはセラミック | 架空送電線および変電所の絶縁、機器の絶縁 | 支持体、端子および専門機器部品 | 釉薬および本体の品質、機械的完全性、インターフェースおよび規定の電気試験 |
| 強化ガラス | 一部の架空送電線用絶縁体ユニットで一般的 | コンパクトなパネル支持体ではあまり一般的ではない | ユニット設計、機械的特性および適用される送電線絶縁体の規格 |
| シリコーンゴム複合材 | 複合ライン、ステーションおよび機器用絶縁 | 一部の機器における成形またはオーバーモールド絶縁機能 | コアとハウジングの界面、トラッキング／エロージョン挙動、環境劣化および製品エビデンス |
| エポキシまたは成形熱硬化性樹脂 | 屋内用ポスト、機器および特殊絶縁用途 | パネルおよびアセンブリ内の母線およびスタンドオフ支持 | 配合、成形品質、インサート接合、耐トラッキング性および機械的負荷 |
| エンジニアリング熱可塑性樹脂 | 用途別コンポーネント | 小型バリア、サポート、絶縁部品 | 温度、難燃性、トラッキング、機械的要件および製品規格要件 |
適切な問いは「どの材質が最も強力か？」ではなく、「この絶縁体設計全体が、電気的、機械的、および環境的な負荷に対して検証済みであるか？」である。“
7. 機械的負荷は異なるが、いずれも過酷になり得る
高圧架空送電線の絶縁体は、導体の持続的な張力、ならびに風、氷、振動、または線路形状による負荷を受ける場合がある。ステーションポスト型絶縁体や機器用絶縁体は、代わりにカンチレバー荷重、曲げ荷重、圧縮荷重、または端子荷重が主となる可能性がある。機械的要件は、絶縁体の種類と設置方法に依存する。.
低圧母線サポートは小さく見えるかもしれないが、短絡時には大きな電磁力が発生する可能性がある。サポートの間隔、母線の形状、取り付け方法、およびアセンブリ全体の設計によって、各絶縁体に伝達される力が決定される。したがって、低圧コンポーネントを、実際の機械的要件を評価せずに「軽負荷用」と呼ぶべきではない。.
これが、電圧ラベルがデータシートやアセンブリ計算の代わりにならないもう一つの理由である。.
8. 環境変化が両側の設計に与える影響
多くの高圧電線や変電所の絶縁体は屋外で動作するため、紫外線曝露、雨、湿度、汚染、高度、および天候が設計上の重要な入力条件となります。しかし、すべての高圧絶縁体が屋外用というわけではなく、屋内用開閉装置や機器にも高圧絶縁が使用されています。.
多くの低圧バスバーサポートは筐体内で動作しますが、「内部」であれば清浄で乾燥した環境が保証されるわけではありません。結露、導電性粉塵、ヒートサイクル、振動、化学的汚染などがすべて問題となる可能性があります。屋外のLVキャビネット、輸送機器、産業プロセス環境は、特に過酷な条件となる場合があります。.
VIOXの比較では、 屋内用および屋外用母線碍子 環境に関するその決定事項についてより詳細に解説しています。.
9. 規格および試験エビデンスは互換性がない
絶縁体の構造や用途によって適用される規格が異なります。有用なスコープマップを以下に示します：
| 文書 | 関連する適用範囲 | それ単体では証明できないこと |
|---|---|---|
| IEC 60664-1:2020+AMD1:2025 | 1,000 V ACまたは1,500 V DC以下の低圧供給システムに接続される機器の絶縁協調 | 特定のバスバーサポートまたは完全な組み立て品の認証または適合性 |
| IEC 60383-1:2023 | 1,000 Vを超えるAC架空線用のセラミックまたはガラス製絶縁体ユニット、定義された関連用途および除外事項を含む | すべてのポスト碍子、機器用碍子、ポリマー製絶縁体、または低電圧絶縁体の適合性 |
| IEC 61109:2025 | 1,000 V ACおよび1,500 V DCを超える架空線用の複合懸垂絶縁体および耐張絶縁体 | 関連性のない複合コンポーネントまたはあらゆる高電圧絶縁体タイプの適合性 |
| IEC TS 60815-1:2025 | 汚損環境下における高電圧外部絶縁の選定および寸法決定の原則 | 単一の共通沿面距離、または特定の製品の認証 |
材料が「IECに準拠している」という記述だけでは不十分です。調達時の証拠として、正確な規格、版数、製品の適用範囲、宣言された定格、試験文書、および対象となる具体的なモデルを明記する必要があります。.
10. 点検と保守は状態基準でなければならない
すべての高電圧絶縁体には頻繁な清掃が必要であり、一方で低電圧絶縁体はほとんど保守が不要であるという考え方は誤解を招く恐れがあります。適切なプログラムは、技術、環境、システムの重要度、観測された状態、および資産所有者の要求事項によって異なります。.
高電圧の点検では、汚損、傘やユニットの損傷、腐食、ハードウェアの状態、放電の痕跡、および承認された監視プログラムによって特定された変化を考慮する必要があります。低電圧アセンブリの点検では、汚損、ひび割れ、トラッキング、インサートの緩みや損傷、熱による変色、異常な動き、および支持されている導体の状態を考慮する必要があります。.
清掃、試験間隔、および交換基準は、比較記事に記載された普遍的なスケジュールではなく、適用される安全プログラム、機器の状態、およびメーカーや資産所有者のガイダンスに基づかなければなりません。.

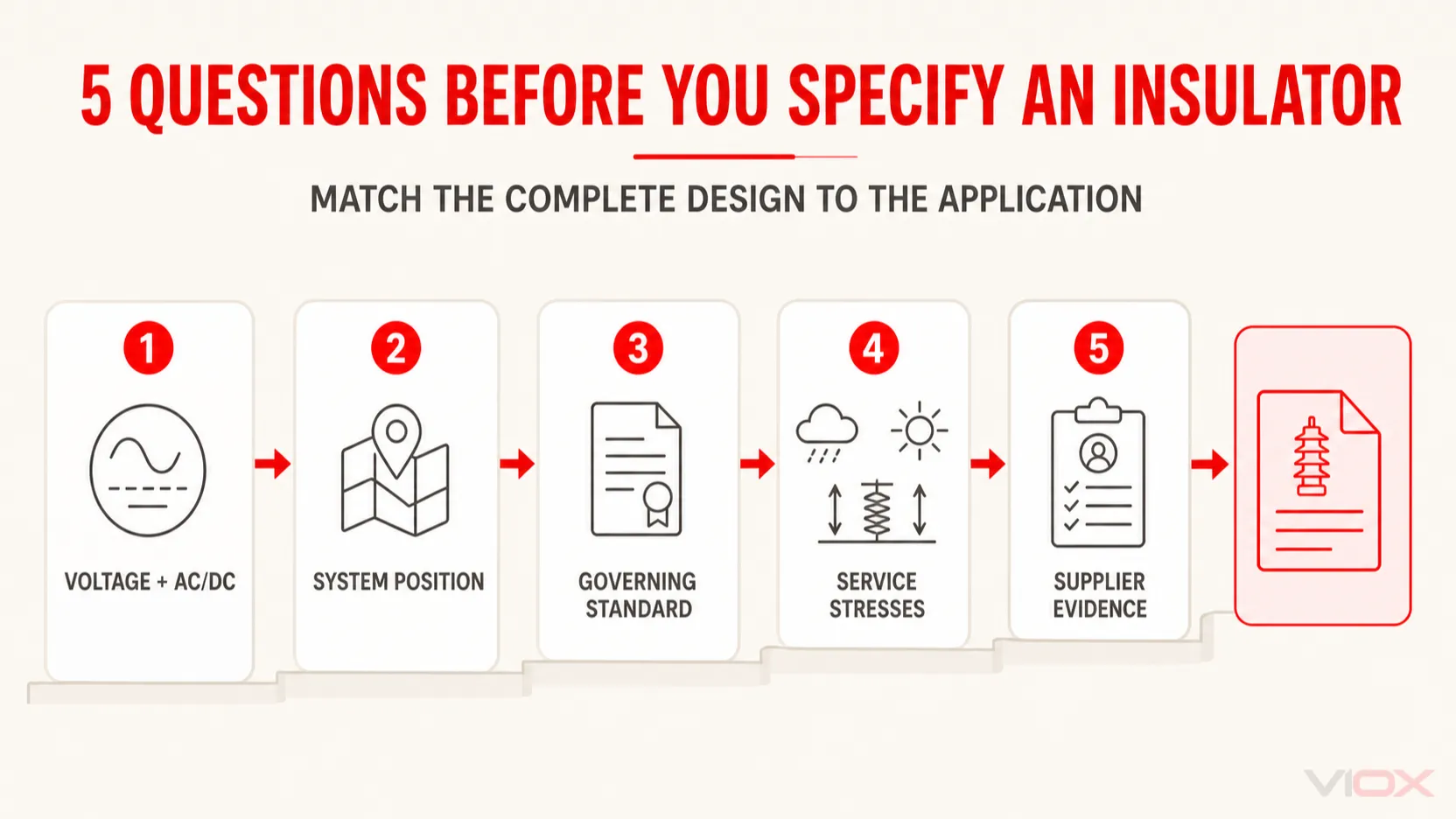

5つの質問による意思決定ルール
絶縁体をHV（高電圧）またはLV（低電圧）と定義する前に、以下の質問に答えてください：
- 正確な公称電圧、最高機器電圧、およびAC/DCの動作条件はどのようなものですか？
- その絶縁体はどこで使用されますか（架空送電線、変電所、機器、開閉装置、母線システム、または制御盤など）？
- その設置箇所には、どの製品、機器、または組立規格が適用されますか？
- どのような電気的、機械的、汚染、高度、および環境上の負荷を検証する必要がありますか？
- 供給者のエビデンスは、指定されている正確な構造と定格をカバーしていますか？
用途が低電圧パネルまたは母線組立品である場合は、VIOXに進み、 バスバー絶縁体選定ガイド 関連する項目を比較してください。 母線絶縁体製品ファミリー 要求される寸法、定格、およびドキュメントに照らして判断してください。高圧架空送電線や変電所の用途では、適切な専門絶縁体カテゴリおよび規格が必要となります。パネル支持体を単に大型化したものを流用してはなりません。.
よくある質問
11 kVは高圧と中圧のどちらと見なされますか？
日常的な配電エンジニアリングにおいて、11 kVは一般的に中圧と呼ばれます。一部のIEC絶縁体規格や開閉装置規格では、1,000 Vを超える機器を広義に「高圧」と呼ぶ場合があります。カテゴリ名だけに頼るのではなく、「11 kV」と明記した上で、準拠する規格を引用してください。.
高圧絶縁体と低圧絶縁体で同じ材料を使用できますか？
はい。磁器、エポキシ、およびポリマーシステムは、異なる電圧クラスで使用されることがあります。適合性は材料名のみではなく、完全な設計、寸法、インターフェース、定格、および検証済みの試験エビデンスに基づいて判断されます。.
低圧絶縁体は高圧システムで使用できますか？
そのコンポーネントが実際の高圧用途をカバーする定格とエビデンスを備えていない限り、使用できません。物理的に適合することや外見が似ていることは、必要な絶縁レベル、沿面距離、機械的性能、または環境適合性を証明するものではありません。.
高電圧碍子は常に高い材料絶縁破壊強度を持っているのでしょうか？
いいえ。システム電圧の分類は、単一の絶縁破壊強度の値からは推測できません。碍子の全体的な性能は、材料の状態、厚さ、形状、沿面距離、界面、環境、および規定された試験方法に依存します。.
