Types de disjoncteurs

Principaux enseignements

• Les disjoncteurs sont classés par niveau de tension (basse, moyenne, haute), par milieu de coupure d'arc (air, vide, SF6, huile), par application (résidentielle, commerciale, industrielle) et par caractéristiques de déclenchement (Type A, B, C, D).
• Les MCB (6-125A) conviennent aux applications résidentielles, tandis que les MCCB (100-2500A) répondent aux besoins commerciaux/industriels, et les ACB (800-6300A) protègent les systèmes industriels lourds.
• Les disjoncteurs spécialisés comme les RCCB/RCD préviennent les chocs électriques grâce à la détection des fuites, les AFCI arrêtent les défauts d'arc et les MPCB protègent spécifiquement les moteurs.
• Les critères de sélection comprennent le courant nominal, le pouvoir de coupure, la classe de tension, les conditions environnementales et la conformité aux normes IEC/ANSI/NEC.
• VIOX Electric fabrique des solutions complètes de disjoncteurs avec une technologie avancée de coupure d'arc et des capacités de surveillance à distance pour une sécurité électrique optimale.

Les disjoncteurs sont la pierre angulaire des systèmes modernes de sécurité électrique, interrompant automatiquement le flux de courant en cas de défaut pour éviter les dommages matériels, les incendies et les risques de choc électrique. La compréhension des différents types de disjoncteurs et de leurs applications spécifiques est essentielle pour les ingénieurs électriciens, les gestionnaires d'installations et les professionnels de l'approvisionnement dans le choix des dispositifs de protection appropriés pour les installations résidentielles, commerciales et industrielles.

Comprendre les systèmes de classification des disjoncteurs

Les disjoncteurs peuvent être classés selon plusieurs cadres, chacun répondant à des exigences d'ingénierie et d'application distinctes. Les quatre principaux systèmes de classification sont les suivants :

Classification par niveau de tension

Disjoncteurs basse tension (jusqu'à 1000V AC / 1500V DC)
Les disjoncteurs basse tension dominent les applications résidentielles, commerciales et industrielles légères. Cette catégorie comprend les MCB, les MCCB et les ACB, conçus pour les systèmes fonctionnant en dessous de 1 kV AC. La gamme basse tension de VIOX Electric couvre des calibres de 6A à 6300A, offrant une protection complète pour les réseaux de distribution, les centres de commande de moteurs et les systèmes électriques de bâtiments.

Disjoncteurs moyenne tension (1kV à 72.5kV)
Les disjoncteurs moyenne tension protègent les systèmes de distribution des services publics, les sous-stations industrielles et les grandes installations commerciales. Les disjoncteurs à vide (VCB) et les disjoncteurs SF6 excellent dans cette classe de tension, offrant des performances supérieures en matière d'interruption d'arc. Les VCB VIOX utilisent une technologie avancée d'interrupteur à vide pour un fonctionnement sans entretien dans les environnements industriels exigeants.

Disjoncteurs haute tension (au-dessus de 72.5kV)
Les disjoncteurs haute tension protègent les lignes de transport, les grandes centrales électriques et les sous-stations des services publics. Les disjoncteurs SF6 et les appareillages à isolation gazeuse (GIS) prédominent dans cette catégorie, gérant des courants de défaut supérieurs à 50kA. Ces systèmes exigent une expertise technique spécialisée et des protocoles de test rigoureux conformes aux normes IEEE C37.

Classification par milieu de coupure d'arc

Le mécanisme d'extinction d'arc détermine fondamentalement les performances, la fiabilité et les exigences de maintenance du disjoncteur :

Arc moyen	Plage de tension	Principaux avantages	Les Applications Typiques
Air	Jusqu'à 15 kV	Fonctionnement visible et rentable	Panneaux industriels basse tension
Vide	3.3kV – 40.5kV	Sans entretien, longue durée de vie	Distribution moyenne tension
Gaz SF6	12kV – 800kV	Rigidité diélectrique supérieure	Sous-stations haute tension
Huile	Jusqu'à 220kV	Technologie éprouvée (héritage)	Anciens systèmes de transport

Classification par application et fonction de protection

Disjoncteurs de protection contre les surintensités
Les MCB et MCCB standard offrent une protection thermo-magnétique contre les surintensités, utilisant des bilames pour la détection des surcharges et des bobines électromagnétiques pour la réponse aux courts-circuits. Les disjoncteurs thermo-magnétiques VIOX offrent des courbes de déclenchement réglables (Type B, C, D) pour correspondre aux caractéristiques de charge spécifiques.

Disjoncteurs de protection contre les défauts à la terre
Les RCCB, RCD et GFCIs détectent les déséquilibres de courant résiduel indiquant des défauts à la terre, se déclenchant généralement à 30mA (protection des personnes) ou 300mA (prévention des incendies). Ces dispositifs préviennent les chocs électriques en déconnectant les circuits dans les 30 millisecondes suivant la détection d'un défaut.

Disjoncteurs de protection contre les défauts d'arc
Les AFCI utilisent une électronique sophistiquée pour identifier les conditions d'arc dangereuses dans le câblage endommagé, prévenant ainsi les incendies électriques. Obligatoires dans les chambres résidentielles selon NEC 210.12, les AFCI distinguent les arcs inoffensifs (fonctionnement de l'interrupteur) et les arcs série/parallèles dangereux.

Disjoncteurs de protection moteur
Les MPCB intègrent une protection thermique contre les surcharges, une protection magnétique contre les courts-circuits et une détection de perte de phase spécifiquement calibrées pour les courants de démarrage du moteur et les conditions de rotor bloqué. Les MPCB VIOX disposent de réglages thermiques réglables de 0,6x à 1x le courant nominal.

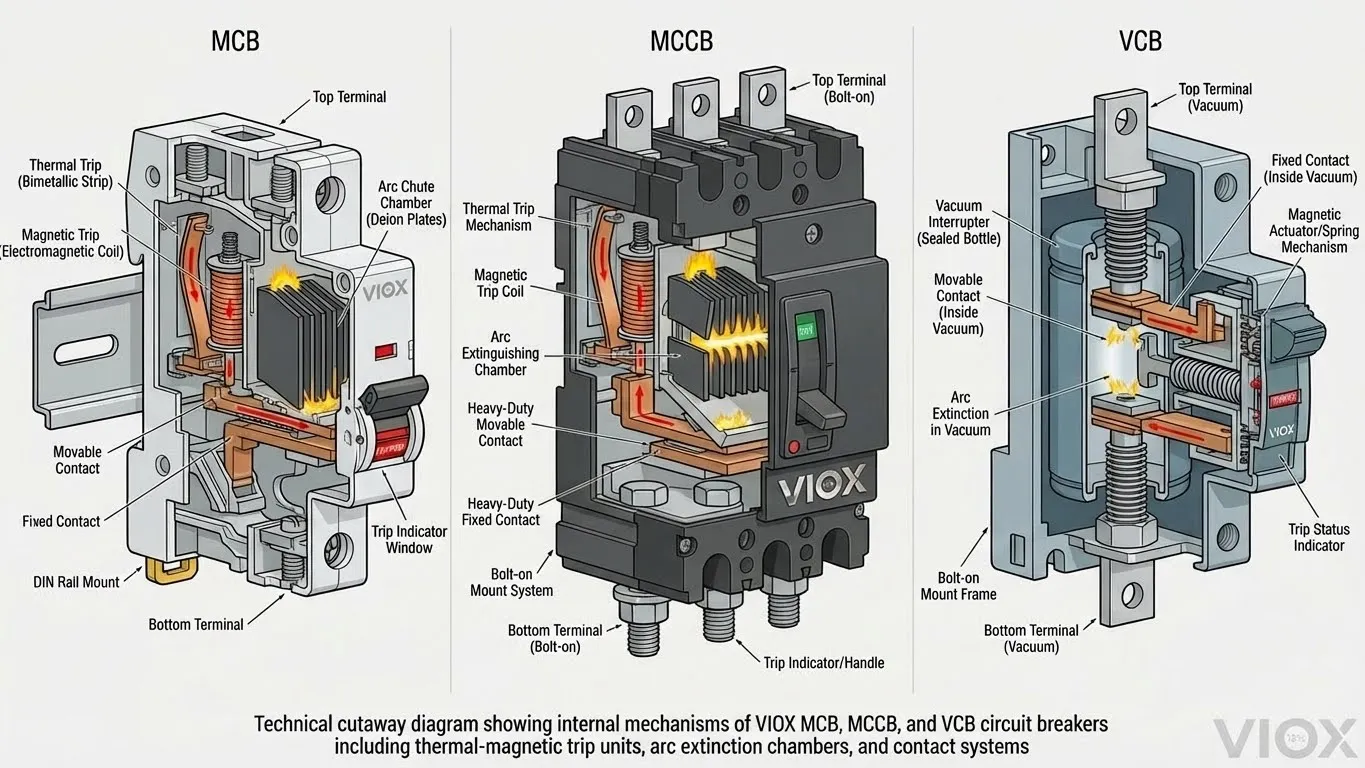

Analyse détaillée des principaux types de disjoncteurs

Disjoncteurs miniatures (MCB)

Spécifications techniques
Les disjoncteurs miniatures représentent le dispositif de protection le plus courant dans les installations résidentielles et commerciales légères, avec des courants nominaux de 6A à 125A et des pouvoirs de coupure allant jusqu'à 10kA (IEC 60898) ou 18kA pour les unités de qualité industrielle.

Principe De Fonctionnement
Les MCB utilisent un mécanisme de déclenchement thermo-magnétique combinant :

• Protection thermique: Déflexion de la bilame lors d'une surcharge soutenue (généralement 1,13x à 1,45x le courant nominal)
• Protection magnétique: Actionnement de la bobine électromagnétique lors de courts-circuits (3x à 50x le courant nominal selon le type)

Caractéristiques de déclenchement et sélection

Type	Plage de déclenchement	Les Applications Typiques	Exemples de modèles VIOX
Type B	3-5 x In	Éclairage résidentiel, prises générales	MCB Série VIOX-B
Type C	5-10 x In	Charges commerciales, petits moteurs	MCB Série VIOX-C
Type D	10-20 x In	Transformateurs, matériel de soudage	MCB Série VIOX-D
Type K/Z	8-14 x In	Applications industrielles spécialisées	MCB Série VIOX-K

Lignes directrices d'application
Les MCB excellent dans la protection des circuits de dérivation où :

• Le courant de fonctionnement normal reste inférieur à 100A
• Le courant de défaut disponible reste inférieur à 10kA
• Les contraintes d'espace exigent une protection compacte (largeur modulaire de 18 mm)
• Des opérations de réinitialisation fréquentes sont anticipées
• L'optimisation des coûts est priorisée

Pour les installations résidentielles, VIOX recommande des disjoncteurs miniatures de Type B pour les circuits d'éclairage et de Type C pour les prises de courant et les circuits de petits appareils. Les installations commerciales utilisent généralement des disjoncteurs miniatures de Type C avec un pouvoir de coupure minimal de 10kA.

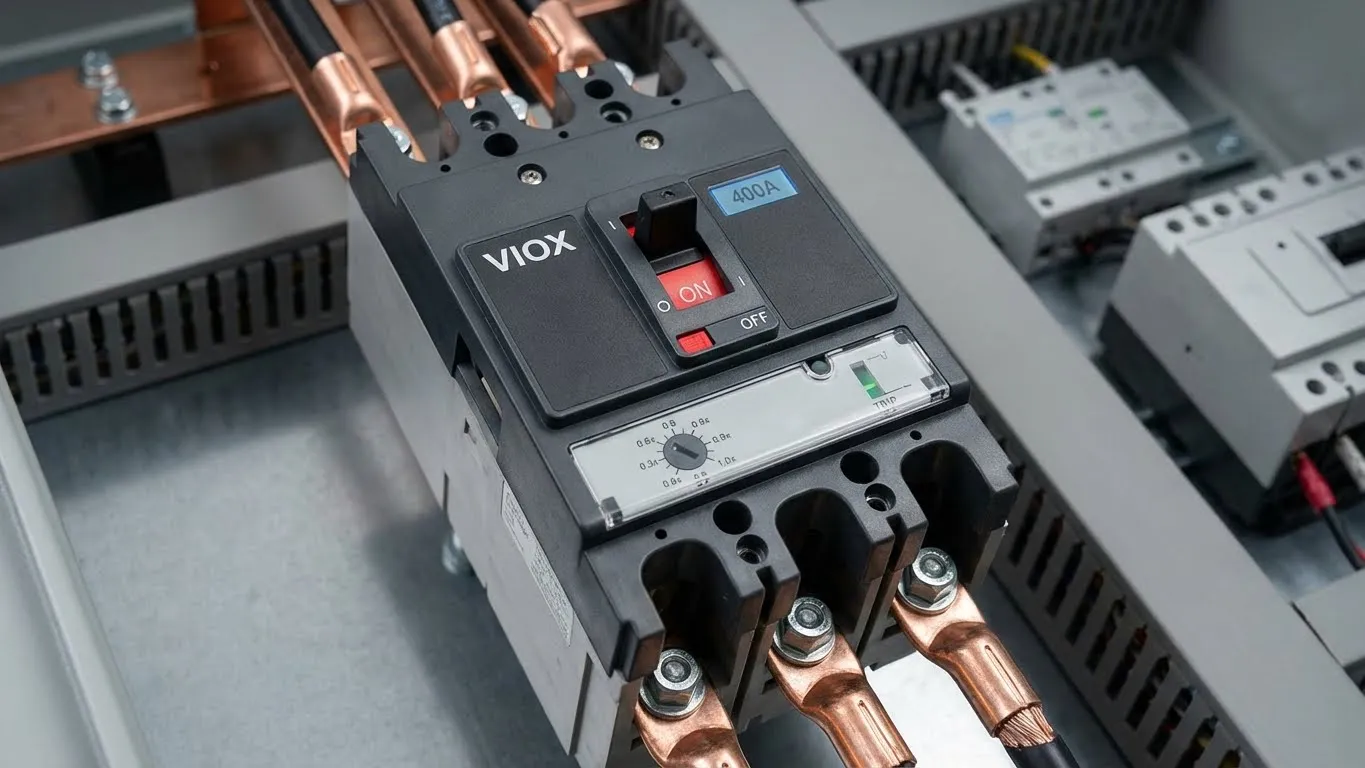

Disjoncteurs à boîtier moulé (MCCB)

Spécifications techniques
Les disjoncteurs de puissance (MCCB) comblent le fossé entre les disjoncteurs miniatures et les disjoncteurs ouverts, offrant des calibres de courant de 100A à 2500A avec des pouvoirs de coupure atteignant 200kA. Les MCCB VIOX sont dotés de déclencheurs thermo-magnétiques ou électroniques réglables, offrant une coordination de protection flexible.

Caractéristiques de construction
La construction du boîtier moulé offre :

• Des chambres de coupure pour une extinction rapide de l'arc à l'aide de grilles de déionisation
• Un boîtier robuste résistant aux contraintes mécaniques et aux facteurs environnementaux
• Des accessoires modulaires (déclencheurs à manque de tension, déclencheurs à distance, contacts auxiliaires)
• Des configurations de montage débrochable ou fixe
• Des options de bornes (cosse, anneau, connexion de barre omnibus)

Électronique De Voyage Unités
Les MCCB VIOX avancés intègrent des déclencheurs à microprocesseur offrant :

• Un retard long (surcharge) : 0,4x à 1x In avec un délai de 1 à 200s
• Un retard court (défaut) : 1,5x à 10x In avec un délai de 0,05 à 0,5s
• Un instantané (court-circuit) : 2x à 15x In avec une réponse <0,01s
• Une protection contre les défauts à la terre : Sensibilité réglable 0,2-1x In, délai de 0,1-1s

Tableau des critères de sélection

Paramètre	Résidentiel/Commercial léger	Commercial lourd	Industrielle
Note Actuelle	100-250A	250-800A	400-2500A
Pouvoir De Coupure	25-50kA	50-100kA	85-200kA
Unité de voyage	Thermique-magnétique	Électronique (en option)	Électronique (obligatoire)
Coordination	Basique	Sélectif	Entièrement coordonné
Série VIOX	Série VIOX-M100	Série VIOX-M400	Série VIOX-M1600

Applications concrètes

• Bâtiments commerciaux: Panneaux de distribution principaux, alimentations d'ascenseurs, protection des équipements HVAC
• Installations industrielles: Centres de commande de moteurs, équipements de soudage, systèmes d'automatisme/PLC
• Les Centres De Données: Distribution d'ASI, alimentations critiques nécessitant une haute fiabilité
• Applications marines: Distribution d'énergie navale, moteurs de propulseurs, protection de générateur

Les MCCB VIOX sont conformes aux normes IEC 60947-2, UL 489 et aux certifications marines (DNV, ABS, LR) pour un déploiement polyvalent sur les marchés mondiaux.

Disjoncteurs à air (ACB)

Systèmes de protection à courant élevé
Les disjoncteurs ouverts (ACB) servent de dispositif de protection principal pour la distribution principale industrielle et les grandes installations commerciales, gérant des calibres de courant de 800A à 6300A avec des pouvoirs de coupure allant jusqu'à 150kA.

Technologie d'interruption d'arc
Les ACB VIOX utilisent une extinction d'arc sophistiquée utilisant :

• Des chambres de coupure à déionisation: Plaques métalliques segmentées qui divisent et refroidissent l'arc
• Des bobines de soufflage magnétique: Forces électromagnétiques entraînant l'arc dans les chambres de coupure
• Un flux d'air pressurisé: Refroidissement amélioré et réduction de l'ionisation
• Glissières d'arc: Trajets étendus augmentant la tension d'arc et la dissipation d'énergie

Caractéristiques de contrôle et de protection
Les ACB VIOX modernes intègrent :

• Des relais de protection à microprocesseur avec écrans LCD
• Des courbes de déclenchement programmables (I²t, temps défini, temps inverse)
• Une surveillance de la qualité de l'énergie (harmoniques, facteur de puissance, demande)
• Des protocoles de communication (Modbus RTU, Profibus, Ethernet/IP)
• Une capacité de fonctionnement à distance via des bobines de fermeture/déclenchement shunt
• Un verrouillage sélectif de zone (ZSI) pour l'isolation des défauts

Applications et spécifications typiques

Application	Note Actuelle	Pouvoir De Coupure	Modèle VIOX	Caractéristiques principales
Arrivée principale	1600-6300A	65-150kA	VIOX-ACB-6300	Débrochable, déclencheur électronique, comptage
Coupleur de jeu de barres	1600-4000A	85-100kA	VIOX-ACB-4000	Transfert automatique, mise en parallèle
Protection de générateur	800-3200A	50-85kA	Série VIOX-ACB-G	Puissance inverse, protection de fréquence
Départ moteur	800-2000A	50-85kA	Série VIOX-ACB-M	Courbes de démarrage moteur, détection de décrochage

Environnements d'installation
Les ACB nécessitent une installation professionnelle dans des environnements contrôlés :

• Locaux de tableaux de distribution avec une ventilation adéquate
• Plage de température : -5 °C à +40 °C (standard), -25 °C à +55 °C (spécial)
• Humidité : Jusqu'à 95 % sans condensation
• Altitude : Jusqu'à 2 000 m (déclassement requis au-dessus)
• Degré de pollution : 3 selon IEC 60664-1

Disjoncteurs différentiels (RCCB/RCD)

Dispositifs de protection des personnes
Les RCCB détectent les courants de défaut à la terre potentiellement mortels que les dispositifs de surintensité standard ne peuvent pas détecter, se déclenchant lorsque le courant résiduel (différence entre la ligne et le neutre) dépasse les seuils prédéfinis.

Principe De Fonctionnement
Les RCCB VIOX utilisent des transformateurs de courant différentiels surveillant les conducteurs de phase et de neutre :

1. Dans des conditions normales : ΣI(in) = ΣI(out), flux net = 0
2. Défaut à la terre : Le courant de fuite crée un déséquilibre de flux
3. La bobine secondaire induit une tension proportionnelle à la fuite
4. Le mécanisme de déclenchement s'active lorsque le seuil est dépassé (généralement 30 ms)

Classifications de sensibilité

Type	Sensibilité	Le Temps De Réponse	Applications
10mA	Ultra-sensible	<10ms	Lieux médicaux, piscines
30mA	Standard	<30ms	Protection des personnes (résidentiel/commercial)
100mA	Équipement	<130ms	Prévention des incendies, commercial/industriel
300mA	Protection incendie	<150ms	Grandes installations, zones à risque d'incendie

Sélection du type AC vs. A vs. B

• Type AC: Répond au courant résiduel alternatif sinusoïdal (résidentiel de base)
• Type A: Détecte AC + DC pulsé (machines à laver, entraînements variables)
• Type B: Complet, y compris DC lisse, haute fréquence (onduleurs solaires, chargeurs de VE, équipements médicaux)

Les RCCB de type B VIOX répondent aux exigences strictes des charges électroniques modernes, empêchant les déclenchements intempestifs tout en maintenant l'intégrité de la protection.

Applications critiques

• Salles de bains, cuisines, prises extérieures (30 mA obligatoire selon NEC 210.8)
• Chantiers de construction et installations temporaires (30 mA requis)
• Établissements de santé (10 mA pour les zones de soins aux patients selon IEC 60364-7-710)
• Piscines et fontaines (10 mA ou 30 mA selon la zone)
• Cuisines commerciales et zones de préparation des aliments (30 mA recommandés)

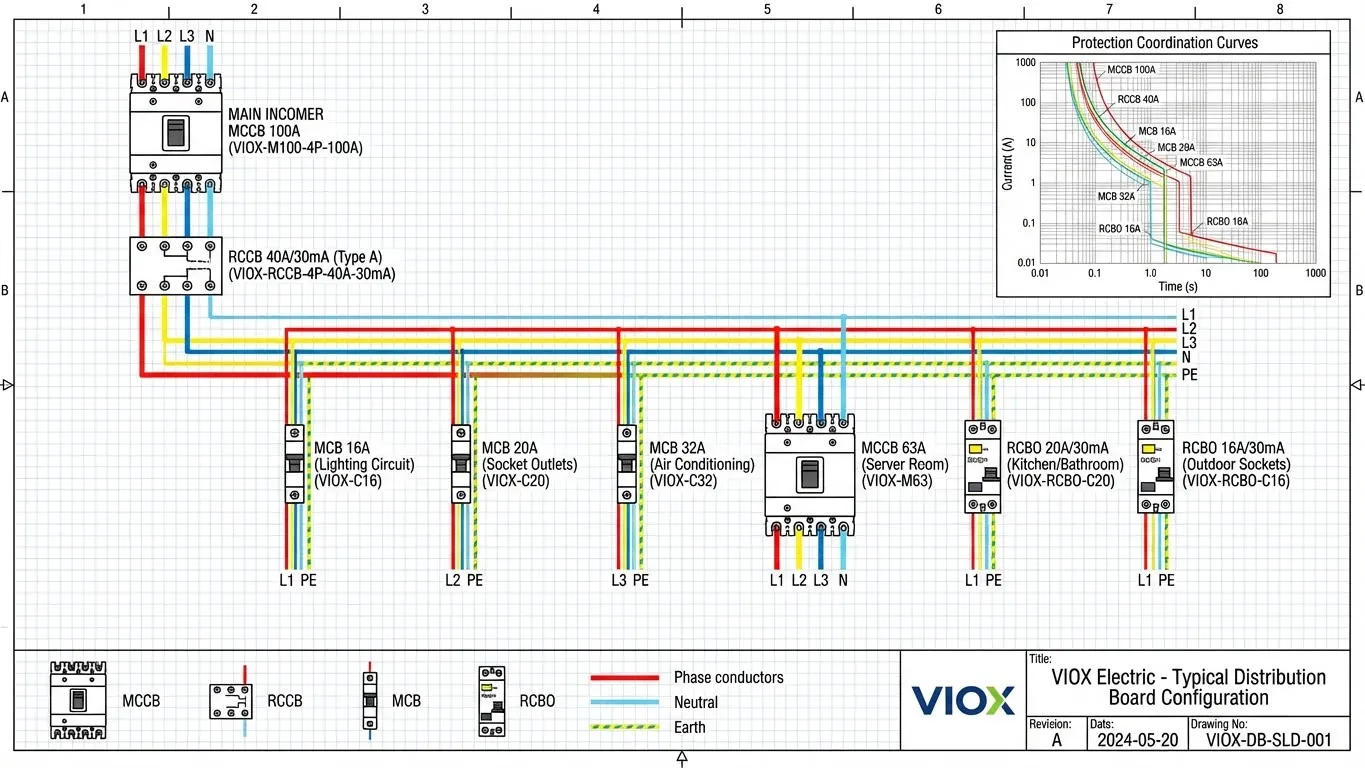

Disjoncteur différentiel avec protection contre les surintensités (RCBO)

Solution de protection combinée
Les RCBO intègrent la protection contre les surintensités MCB avec la détection de défaut à la terre RCCB dans un seul appareil, offrant une protection complète et peu encombrante. Les RCBO VIOX combinent les caractéristiques de déclenchement de type C avec une détection de courant résiduel de type A de 30 mA.

Avantages techniques

• Installation compacte : Largeur d'un seul module (18 mm) par rapport à la combinaison MCB+RCCB
• Isolation individuelle des circuits : Un défaut sur un circuit n'affecte pas les autres
• Dépannage simplifié : Indication combinée du type de défaut
• Discrimination améliorée : Sélectivité du courant de surintensité et du courant résiduel

Comparaison des applications

Type d'installation	Disjoncteur différentiel + disjoncteur différentiel	RCBO	Recommandation VIOX
Nouveau résidentiel	Protection de groupe	Circuits individuels	RCBO pour les charges critiques
Rénovation	Tableau MCB existant	Remplacer les MCB sélectionnés	RCBO pour les zones humides
Commercial	Protection des départs	Protection de branchement	Approche mixte
Considération des coûts	Coût inférieur par circuit	Coût supérieur par circuit	Dépend des besoins d'isolation des défauts

Disjoncteurs à vide (VCB)

Excellence Moyenne Tension
Les disjoncteurs à vide dominent les applications moyenne tension (3,3 kV à 40,5 kV), utilisant le vide comme milieu d'extinction d'arc dans des chambres d'interruption scellées. Les VCB VIOX offrent une durée de vie prolongée des contacts, dépassant 30 000 opérations avec des exigences de maintenance minimales.

Supériorité Technique

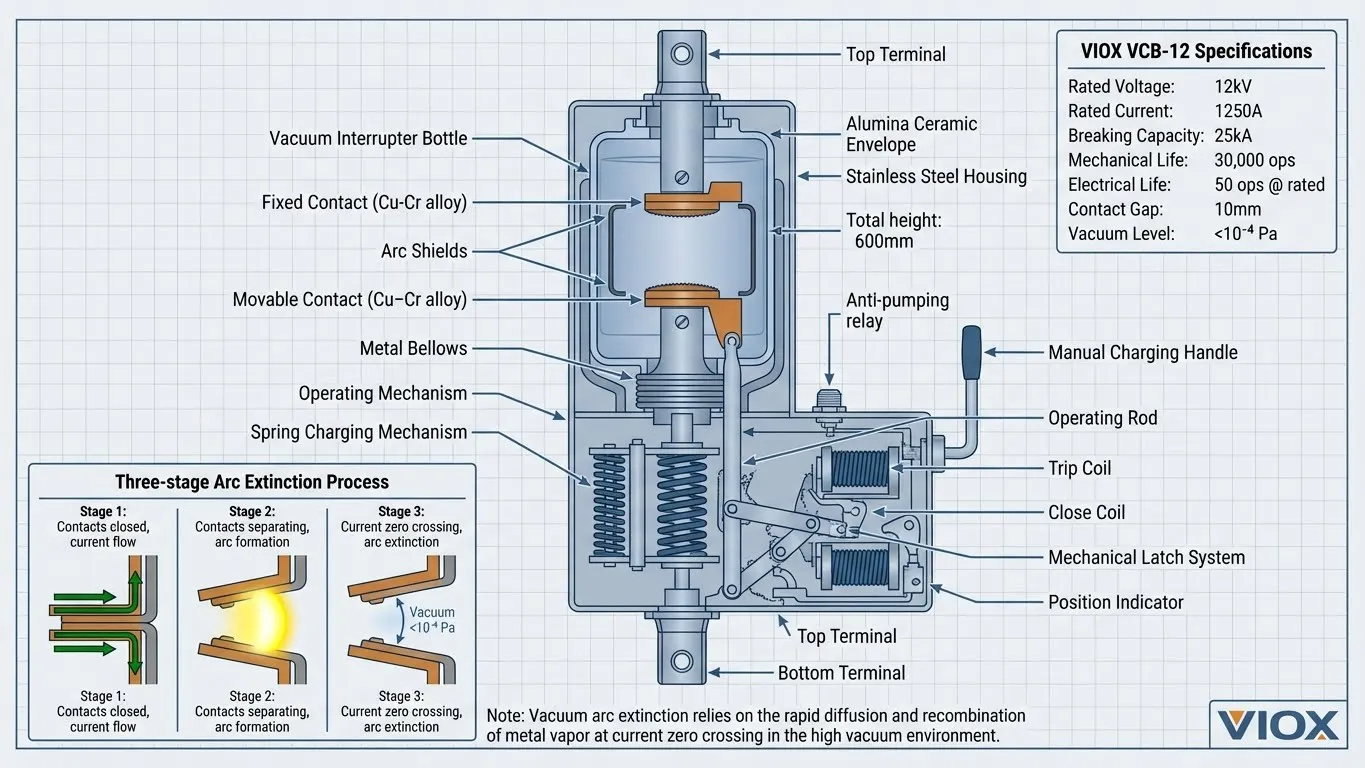

Interruption d'arc dans le vide

• Pression du vide : <10⁻⁴ Pa (isolation quasi parfaite)
• Séparation des contacts : 5-20 mm (dépend de la tension)
• Durée de l'arc : <1 cycle au passage par zéro du courant
• Rétablissement diélectrique : Instantané après l'extinction de l'arc

Composants de Construction

1. Interrupteur à Vide: Enveloppe scellée en céramique ou en verre contenant les contacts
2. Mécanisme de fonctionnement: Actionneur à ressort ou à moteur
3. Armoire de Commande: Relais de protection à microprocesseur et IHM
4. Transformateurs de courant: Mesure et protection de précision
5. Système d'Isolation: Barres omnibus isolées à l'époxy ou à l'air

Spécifications de performance

Paramètre	VCB Intérieur	VCB Extérieur	Norme VIOX
Classe de tension	7,2 kV – 40,5 kV	12 kV – 40,5 kV	CEI 62271-100
Note Actuelle	630 A – 4000 A	630 A – 3150 A	Service continu
Courant de coupure	20 kA – 50 kA	20 kA – 40 kA	Pouvoir de court-circuit de 3 secondes
Durée de vie mécanique	30 000 opérations	20 000 opérations	Testé type
Durée de vie électrique	50 opérations à la valeur nominale	50 opérations à la valeur nominale	Court-circuit total

Applications industrielles

• Usines de fabrication : Alimentations de moteurs, protection de transformateurs, sectionneurs de barres omnibus
• Exploitations minières : Entraînements à fréquence variable, systèmes de longue taille, excavatrices à benne traînante
• Distribution d'énergie : Postes de transformation sur socle, sous-stations, unités de réseau en boucle
• Énergie renouvelable : Collecte de parcs éoliens, combinaison d'onduleurs solaires, stockage de batteries
• Navires maritimes : Distribution moyenne tension, entraînements de propulsion, propulseurs d'étrave

Les VCB VIOX intègrent des dispositifs électroniques intelligents (IED) avec communication CEI 61850 pour une intégration transparente dans les systèmes SCADA, permettant la maintenance prédictive et l'analyse opérationnelle.

Disjoncteurs SF6

Protection Haute Tension
Les disjoncteurs à hexafluorure de soufre (SF6) utilisent les propriétés diélectriques et d'extinction d'arc supérieures du gaz SF6 pour les applications moyenne à haute tension (12 kV à 800 kV). Malgré les préoccupations environnementales concernant le potentiel de réchauffement planétaire (PRP = 23 500) du SF6, ces disjoncteurs restent répandus dans les systèmes de transport en raison de leurs performances inégalées.

Mécanisme d'Interruption d'Arc
Le gaz SF6 fournit :

• Rigidité diélectrique exceptionnelle : 2 à 3 fois l'air à pression atmosphérique
• Propriétés électronégatives : Capture rapide des électrons de l'arc
• Conductivité thermique : Dissipation thermique efficace
• Stabilité chimique : Non toxique, ininflammable (dans des conditions normales)

Variations de Conception
Type à Piston: Soufflage de gaz comprimé par le mouvement du piston
Type à Auto-Soufflage: L'énergie de l'arc génère une différence de pression
Type à Arc Rotatif: Le champ magnétique fait tourner l'arc pour un refroidissement prolongé

Domaines d'Application

• Postes de transport : Protection des circuits de 132 kV à 765 kV
• Poste blindé à isolation gazeuse (GIS) : Solutions de sous-stations compactes
• Disjoncteurs de générateur : Courant continu élevé, basse tension
• Postes industriels : Systèmes de distribution de 15 kV à 36 kV

Considérations environnementales
VIOX recherche activement des alternatives au SF6, notamment :

• Mélanges de fluoronitrile (3M Novec 4710, PRG < 1)
• Mélanges air synthétique/CO₂
• Extension de la technologie du vide aux tensions plus élevées
• Disjoncteurs statiques pour les installations futures

Disjoncteurs de protection moteur (MPCB)

Protection moteur spécialisée
Les MPCB intègrent une protection contre les surcharges thermiques, une protection magnétique contre les courts-circuits et une commande manuelle du moteur dans un dispositif compact conçu spécifiquement pour les circuits de moteur. Les MPCB VIOX sont dotés de réglages thermiques ajustables qui s'adaptent aux facteurs de service du moteur et aux variations de température ambiante.

Fonctions de protection

Protection contre les surcharges thermiques

• Plage réglable : 0,6x à 1,0x courant nominal
• Déclenchement de classe 10 : 2 à 10 secondes au réglage 7,2x (démarrage du moteur)
• Compensation ambiante : Étalonnage stable en température
• Sensibilité à la perte de phase : Détecte les conditions de fonctionnement monophasé

Protection magnétique contre les courts-circuits

• Déclenchement magnétique fixe : Généralement 13x courant nominal ±20%
• Pouvoir de coupure : 50 kA à 100 kA selon IEC 60947-4-1
• Coordination avec les contacteurs : Norme de coordination de type 2

Dimensionnement de l'application

Puissance du moteur	Type de démarreur	Calibre du MPCB	Modèle VIOX	Coordination
0,37-4kW	DOL (Démarrage direct)	0.6-6.3A	VIOX-MP10	Contacteur Type 2
5.5-15kW	DOL/Étoile-Triangle	8-25A	VIOX-MP25	Contacteur Type 2
18.5-45kW	Étoile-Triangle/Démarrage progressif	32-63A	VIOX-MP63	Contacteur Type 2
55-110kW	Démarrage progressif/VFD (Variateur de fréquence)	80-160A	VIOX-MP160	Protection par fusible de secours

Avantages de l'installation

• Gain de place : Largeur de 45 mm contre relais de surcharge + MCB séparés
• Câblage simplifié : Le commutateur de commande intégré élimine les contacts auxiliaires
• Réduction des coûts : Dispositif unique contre plusieurs composants
• Sécurité accrue : Capacité de verrouillage/étiquetage, position des contacts visible
• Approbations mondiales : Marquage IEC, UL, CSA, CE pour une utilisation mondiale

Étude de cas réelle
Un client VIOX dans le secteur de la fabrication automobile a remplacé 847 démarreurs de moteur conventionnels par des MPCB de la série VIOX-MP, réalisant :

• Réduction de 32 % de l'espace du panneau
• Diminution de 41 % du temps d'installation
• Coût total de possession inférieur de 28 %
• Zéro déclenchement intempestif pendant 18 mois de fonctionnement

Guide de sélection des disjoncteurs

Cadre décisionnel

La sélection des disjoncteurs appropriés nécessite une évaluation systématique des paramètres électriques, des conditions environnementales et des exigences opérationnelles :

Étape 1 : Déterminer les paramètres du système

• Tension nominale : 230 V, 400 V, 690 V (BT) ; 3,3 kV, 11 kV, 33 kV (MT)
• Courant de défaut disponible : Courant de court-circuit présumé (PSCC) au point d'installation
• Courant de fonctionnement normal : Courant continu, y compris la croissance future de la charge
• Caractéristiques de la charge : Inductive, résistive, capacitive, démarrage du moteur

Étape 2 : Calculer les valeurs nominales requises

• Courant nominal (In) : ≥ 1,25 × courant de charge continu maximal
• Pouvoir de coupure (Icu/Ics) : ≥ Courant de défaut disponible avec marge de sécurité
• Tenue de courte durée : Pour la coordination de la sélectivité avec les dispositifs en aval

Référence rapide : Calibre du fil vs. Calibre du disjoncteur (conducteurs en cuivre)

L'adaptation du disjoncteur à la taille du fil est essentielle pour prévenir les risques d'incendie. Le disjoncteur protège le fil, pas seulement l'appareil. Un câblage sous-dimensionné avec des disjoncteurs surdimensionnés crée des conditions dangereuses où les conducteurs surchauffent avant que le disjoncteur ne se déclenche, ce qui peut enflammer les matériaux de construction.

Taille du fil (AWG)	Taille du fil (mm²)	Calibre maximal du disjoncteur (Ampères)	Application Typique
14 AWG	2,5 mm²	15A	Circuits d'éclairage, prises générales
12 AWG	4,0 mm²	20A	Prises de cuisine, circuits de salle de bain, buanderie
10 AWG	6,0 mm²	30A	Chauffe-eau, unités de climatisation, sécheuses électriques
8 AWG	10,0 mm²	40A	Cuisinières électriques, grands climatiseurs
6 AWG	16,0 mm²	50-60A	Chargeurs de VE, sous-panneaux, gros appareils
4 AWG	25,0 mm²	70-80A	Alimentations principales, gros équipements commerciaux
2 AWG	35,0 mm²	95A	Conducteurs d'entrée de service, machines industrielles

Notes importantes :

• Les valeurs indiquées concernent les fils de cuivre standard de 75 °C (167 °F) avec une isolation de 60/75 °C conformément au tableau 310.15(B)(16) du NEC.
• Vérifiez toujours les codes électriques locaux (NEC, IEC, BS 7671) car les exigences varient selon la juridiction.
• Le fil d'aluminium nécessite une taille de fil supérieure à celle du cuivre pour le même ampérage.
• Pour des informations détaillées sur le dimensionnement des fils selon différentes normes, consultez notre guide complet de guide de conversion de la taille des câbles
• Tailles standard des disjoncteurs suivez les calibres préférés : 15A, 20A, 25A, 30A, 35A, 40A, 45A, 50A, 60A, etc.
• Applications spécifiques à fort ampérage comme Circuits de 50 ampères nécessitent une sélection de fils et des pratiques d'installation minutieuses.

Pour obtenir des conseils complets sur la détermination des exigences de votre système électrique, consultez notre guide du propriétaire sur le dimensionnement des disjoncteurs et le calcul de la charge.

Étape 3 : Évaluation environnementale

• Température de fonctionnement : -25 °C à +70 °C (une réduction de puissance peut s'appliquer)
• Altitude : Au-dessus de 2000 m, une réduction de puissance est requise conformément à la norme IEC 60947
• Degré de pollution : PD1 (propre), PD2 (normal), PD3 (industriel), PD4 (extrême)
• Vibration/choc : Considérations marines, mobiles, sismiques

Étape 4 : Conformité réglementaire

• Codes du bâtiment : NEC (USA), IEC 60364 (International), BS 7671 (UK)
• Normes industrielles : IEEE C37 (systèmes d'alimentation), UL 489 (boîtier moulé)
• Exigences spéciales : Emplacements dangereux (Classe I/II/III), marine (DNV, ABS)

Compréhension exigences de réduction de puissance du disjoncteur en fonction de l'altitude est essentiel pour les installations au-dessus de 2000 mètres, où la densité de l'air réduite affecte les performances d'extinction d'arc et la capacité de refroidissement.

Sécurité d'installation et de maintenance

Exigences en matière d'installation
Une installation correcte du disjoncteur est essentielle pour la sécurité et les performances. Le respect des pratiques d'installation professionnelles prévient 90% des défaillances liées aux disjoncteurs et garantit la conformité aux codes.

1. Exigences relatives au personnel qualifié
Toutes les installations, remplacements et maintenances de disjoncteurs doivent être effectués par des électriciens agréés conformément aux réglementations locales. Aux États-Unis, cela nécessite généralement :

• Licence d'entrepreneur électricien délivrée par l'État
• Certification d'électricien compagnon ou maître
• Connaissance du NEC, des amendements locaux et des exigences de l'AHJ
• EPI (équipement de protection individuelle) approprié, y compris des vêtements résistants aux arcs électriques pour les travaux sous tension

Pour les propriétaires bricoleurs qui envisagent des travaux sur les disjoncteurs, consultez notre guide sur comment remplacer un disjoncteur pour comprendre quand l'aide professionnelle est obligatoire et quand le remplacement de base est autorisé.

2. Mise hors tension et consignation/étiquetage
OSHA 29 CFR 1910.147 exige :

• Mise hors tension complète des circuits avant les travaux
• Procédures de consignation/étiquetage (LOTO) avec des cadenas personnels
• Vérification de la tension à l'aide d'un équipement de test calibré
• Ne jamais travailler sur des circuits sous tension, sauf si vous êtes qualifié pour les travaux sous tension conformément à la norme NFPA 70E
• Le LOTO multipersonne nécessite des boîtes de consignation de groupe

3. Meilleures pratiques de connexion des bornes

Conseil de pro : L'importance du couple de serrage des bornes

L'une des causes les plus fréquentes de défaillance des disjoncteurs n'est pas le mécanisme interne, mais les connexions desserrées. Les enquêtes sur le terrain révèlent qu'environ 30% des incendies électriques liés aux disjoncteurs remontent à des bornes mal serrées.

Conséquences d'un sous-couple de serrage :

• Les connexions à haute résistance génèrent une chaleur excessive (pertes I²R)
• Un arc électrique se produit entre le conducteur et la borne, créant des dépôts de carbone
• Le chauffage progressif dégrade l'isolation, finissant par faire fondre le boîtier du disjoncteur
• Les connexions chaudes accélèrent l'oxydation du métal, augmentant encore la résistance
• Risque potentiel d'inflammation des matériaux combustibles environnants

Risques d'un couple de serrage excessif :

• Vis de borne cisaillées nécessitant le remplacement complet du disjoncteur
• Boîtier de disjoncteur fissuré compromettant l'intégrité de l'isolation
• Torons de conducteur endommagés réduisant la section efficace
• Filetages endommagés empêchant un entretien futur adéquat

Recommandation VIOX :

Utilisez toujours un tournevis dynamométrique calibré Utilisez une clé dynamométrique garantissant que les connexions respectent les spécifications en Newton-mètres (Nm) imprimées sur l'étiquette ou la fiche technique du disjoncteur. Pour la plupart des MCB : 2,0-2,5 Nm ; MCCB : 4-10 Nm selon la taille de la borne ; ACB : 10-50 Nm pour les bornes de puissance.

Les outils d'installation à couple contrôlé VIOX sont disponibles via notre réseau de distributeurs, et comprennent :

• Embrayages limiteurs de couple préréglés
• Retour sonore/tactile au couple correct
• Certificats d'étalonnage traçables aux normes NIST
• Poignées isolées 1000V pour la sécurité

Erreurs d'installation courantes à éviter :

1. Mélange de matériaux conducteurs: Ne jamais connecter directement l'aluminium et le cuivre - utiliser un composé anti-oxydant et des cosses bimétalliques appropriées
2. Dénudage de fil inadéquat: Trop de conducteur exposé crée un risque de choc ; trop peu empêche une connexion solide
3. Bornes à insertion rapide: Toujours utiliser des bornes à vis, pas des connexions enfichables, pour les circuits >15A
4. Polarité inversée: La ligne (alimentation) doit être connectée aux contacts fixes ; la charge aux contacts mobiles
5. Couvercles de bornes manquants: Requis selon NEC 110.27 pour les pièces sous tension exposées
6. Rayon de courbure du fil incorrect: Maintenir un rayon de courbure minimum de 5× le diamètre du fil pour éviter d'endommager l'isolation

4. Exigences de dégagement
Respecter les dégagements d'espace de travail NEC 110.26 :

• Profondeur minimale de 3 pieds (914 mm) devant les panneaux
• Largeur de 30 pouces (762 mm), ou largeur du panneau si elle est supérieure
• Hauteur libre minimale de 6,5 pieds (1,98 m)
• Pas de stockage, de tuyauterie ou d'obstructions dans l'espace électrique dédié
• Éclairage adéquat (minimum 200 lux à la hauteur de travail)

5. Mise à la terre et liaison équipotentielle appropriées

• Connexion continue du conducteur de mise à la terre de l'équipement (EGC)
• Cavalier de liaison principal uniquement à l'entrée de service
• Liaison neutre-terre isolée dans les sous-panneaux
• Serrer les connexions de terre à 75-100% du couple du conducteur de phase
• Utiliser des barres de terre homologuées et respecter les codes de couleur des fils appropriés

Erreurs de sélection courantes à éviter

1. Sous-dimensionnement du pouvoir de coupure: Le courant de défaut augmente avec l'expansion du système ; spécifier une marge de 20 à 30 %
2. Ignorer la température ambiante: Chaque 10°C au-dessus de 40°C réduit la capacité d'environ 10 à 15 %
3. Négliger la coordination: Les dispositifs en amont et en aval doivent être coordonnés pour un déclenchement sélectif
4. Mauvaise caractéristique de déclenchement: Un MCB de type B sur un circuit de moteur provoque un déclenchement intempestif
5. Indice de protection IP inadéquat: Un disjoncteur d'intérieur IP20 tombe en panne dans les environnements industriels poussiéreux/humides

Correct sélectivité et coordination des disjoncteurs garantit que seul le disjoncteur le plus proche du défaut se déclenche, maintenant l'alimentation des circuits non affectés et minimisant les temps d'arrêt dans les installations critiques.

Normes de sécurité et conformité

Les Normes Internationales

Normes CEI (Commission électrotechnique internationale)

• CEI 60898-1 : MCB pour les installations domestiques et similaires
• CEI 60947-2 : Appareillage basse tension - Disjoncteurs
• CEI 62271-100 : Appareillage haute tension - Disjoncteurs à courant alternatif
• CEI 61008 : DDR sans protection intégrale contre les surintensités
• CEI 61009 : DDR avec protection intégrale contre les surintensités

Normes ANSI/IEEE (Amérique du Nord)

• IEEE C37.13 : Disjoncteurs de puissance CA basse tension
• IEEE C37.04 : Structure de classification des disjoncteurs haute tension à courant alternatif
• ANSI C37.50 : Procédures d'essai pour les disjoncteurs basse tension
• UL 489 : Disjoncteurs en boîtier moulé
• UL 1077 : Protecteurs supplémentaires

Matrice de certification VIOX
Tous les disjoncteurs VIOX sont soumis à des tests rigoureux par des tiers et conservent des certifications, notamment :

• Marquage CE (Union européenne)
• Liste UL/CSA (Amérique du Nord)
• Certification CCC (Chine)
• Approbation ASTA/BSI (Royaume-Uni)
• Approbations marines (DNV-GL, ABS, LR, BV)
• ATEX/IECEx (atmosphères explosives)

Sécurité d'installation et de maintenance

Exigences en matière d'installation

1. Personnel qualifié: Électriciens agréés conformément aux réglementations locales
2. Mise hors tension: Procédures de verrouillage/étiquetage obligatoires
3. Spécifications de couple: Connexions des bornes selon la fiche technique du fabricant
4. Dégagements: Respecter les exigences d'espacement de la norme IEC 61439
5. Mise à la terre: Connexion PE appropriée avec liaison équipotentielle continue

Calendriers de maintenance

Type de disjoncteur	Fréquence d'inspection	Principales tâches de maintenance	Durée de vie prévue
MCB	Visuel annuel	Inspection des contacts, test de fonctionnement	20-30 ans
MCCB	6 à 12 mois	Vérification de l'usure des contacts, test de déclenchement, vérification du couple	15-25 ans
ACB	Trimestriel	Mesure de l'écartement des contacts, inspection des chambres de coupure, lubrification	20-30 ans
VCB	Annuel	Test d'intégrité du vide, lubrification du mécanisme, précision du TC	25-35 ans
Disjoncteur SF6	6 à 12 mois	Surveillance de la densité du gaz, course des contacts, détection des fuites de SF6	30-40 ans

VIOX propose une formation complète à la maintenance, des outils spécialisés et des pièces de rechange d'origine pour garantir des performances optimales des disjoncteurs tout au long de leur durée de vie opérationnelle.

Foire aux questions (FAQ)

Q1 : Quelle est la principale différence entre un MCB et un MCCB ?
Le MCB (Miniature Circuit Breaker) gère des courants nominaux plus faibles (6-125A) avec des réglages de déclenchement fixes, idéal pour les applications résidentielles et commerciales légères. Le MCCB (Molded Case Circuit Breaker) couvre des courants nominaux plus élevés (100-2500A) avec des réglages de déclenchement réglables, adaptés aux installations commerciales et industrielles. Les MCB utilisent des mécanismes thermo-magnétiques tandis que les MCCB peuvent intégrer des unités de déclenchement électroniques. La capacité de coupure diffère considérablement : MCB typiquement 6-10kA contre MCCB 25-200kA.

Q2 : Quand dois-je utiliser un RCCB plutôt qu'un RCBO ?
Utilisez un RCCB pour protéger plusieurs circuits avec un seul dispositif de protection contre les défauts à la terre (protection de groupe). Choisissez un RCBO pour la protection individuelle des circuits combinant la détection des surintensités et des courants résiduels. Les RCBO offrent une meilleure discrimination des défauts : le défaut d'un circuit ne déconnecte pas les autres. Pour les nouvelles installations, VIOX recommande les RCBO pour les charges critiques (équipements médicaux, systèmes informatiques) et les zones humides (salles de bains, cuisines), tandis que les RCCB conviennent à la protection de groupe rentable des circuits de prises standard.

Q3 : Comment calculer le pouvoir de coupure requis ?
Le pouvoir de coupure (Icu ou Icn) doit dépasser le courant de court-circuit prospectif maximal (PSCC) au point d'installation. Calculez le PSCC en utilisant : PSCC = Tension / Impédance totale (transformateur + câble). Par exemple : système 400V avec une impédance de 0,01Ω = courant de défaut de 40kA ; spécifiez un disjoncteur avec un pouvoir de coupure minimum de 50kA. Les ingénieurs de VIOX recommandent une marge de sécurité de 20 à 30 % pour l'expansion future du système et le renforcement du réseau électrique.

Q4 : Que sont les disjoncteurs de type B, C et D ?
Les types de déclenchement définissent la réponse instantanée magnétique :

• Type B: Déclenche à 3-5× le courant nominal ; utilisation pour l'éclairage résidentiel, les longues longueurs de câble
• Type C: Déclenche à 5-10× le courant nominal ; charges commerciales, petits moteurs, transformateurs
• Type D: Déclenche à 10-20× le courant nominal ; charges inductives lourdes, équipements de soudage, appareils à rayons X

Sélectionnez en fonction des caractéristiques du courant d'appel. Les MCB VIOX de type C gèrent la plupart des applications commerciales ; Le type D convient aux équipements industriels spécialisés avec des courants de démarrage élevés.

Q5 : À quelle fréquence les disjoncteurs doivent-ils être remplacés ?
Les disjoncteurs ne nécessitent pas de remplacement de routine s'ils sont correctement entretenus. Remplacez-les lorsque :

• Dommages physiques, brûlures ou signes de surchauffe visibles
• N'a pas réussi à se déclencher pendant un défaut (test annuel selon NFPA 70B)
• Dépassement du nombre d'interruptions de court-circuit nominal (enregistré par les unités de déclenchement électroniques)
• 25-30 ans d'âge opérationnel pour les disjoncteurs mécaniques
• L'obsolescence empêche l'obtention de pièces de rechange

Les disjoncteurs VIOX offrent une endurance mécanique supérieure à 20 000 opérations et une endurance électrique de plus de 50 opérations de coupure nominales. Mettez en œuvre une maintenance basée sur l'état en utilisant l'imagerie thermique et les mesures de résistance de contact.

Q6 : Puis-je utiliser des disjoncteurs AC pour des applications DC ?
Non, les disjoncteurs AC et DC diffèrent fondamentalement. Le courant alternatif traverse naturellement zéro 100 à 120 fois par seconde, ce qui facilite l'extinction de l'arc. Le courant continu maintient une valeur constante, nécessitant une interruption d'arc spécialisée. Les disjoncteurs à courant continu présentent :

• Espacements de contact étendus (2-3× disjoncteur AC)
• Bobines de soufflage magnétique plus puissantes
• Chambres de coupure améliorées
• Surveillance électronique de la polarité

VIOX fabrique des disjoncteurs DC dédiés aux systèmes solaires photovoltaïques (jusqu'à 1500V DC), au stockage de batteries, à l'alimentation de traction et aux entraînements DC industriels. Ne remplacez jamais les disjoncteurs AC dans les circuits DC, une défaillance catastrophique peut en résulter.

Q7 : Que signifie ‘ sélectivité ’ ou ‘ discrimination ’ ?
La sélectivité garantit que seul le disjoncteur le plus proche du défaut se déclenche, maintenant l'alimentation des circuits sains. Réalisez la sélectivité grâce à :

• Discrimination de courant: Disjoncteur en amont de calibre supérieur au courant de défaut en aval
• Discrimination temporelle: Le disjoncteur en amont retarde le déclenchement permettant le fonctionnement en aval
• Discrimination énergétique: Coordination I²t entre les disjoncteurs
• Zone selective interlocking (ZSI): Communication entre les disjoncteurs pour un déclenchement sélectif instantané

VIOX fournit des tableaux de sélectivité et des outils logiciels pour les études de coordination d'ingénierie selon la norme IEC 60364-5-53. Les systèmes correctement coordonnés minimisent les temps d'arrêt et simplifient le dépannage.

Q8 : Les disjoncteurs sont-ils écologiquement durables ?
Les disjoncteurs modernes intègrent des pratiques durables :

• Sélection des matériaux: Les métaux recyclables (cuivre, aluminium, acier) représentent 70 à 85 % de la masse
• Longévité: Une durée de vie de 25 à 40 ans réduit la fréquence de remplacement
• Efficacité énergétique: Minimiser les pertes (<2W pour les MCB, <50W pour les ACB)
• Alternatives au SF6: VIOX étudie les mélanges de fluoronitrile et la technologie du vide
• Conformité RoHS: Construction sans plomb, sans mercure, sans cadmium

VIOX maintient la certification de gestion environnementale ISO 14001 et propose des programmes de reprise des produits pour un recyclage responsable en fin de vie. Nos disjoncteurs à vide éliminent le gaz à effet de serre SF6 dans les applications moyenne tension.

Q9 : En quoi les disjoncteurs intelligents diffèrent-ils des disjoncteurs traditionnels ?
Les disjoncteurs intelligents intègrent la connectivité IoT, offrant :

• Surveillance en temps réel : Courant, tension, puissance, consommation d'énergie
• Fonctionnement à distance : Déclenchement/fermeture via une application mobile ou SCADA
• Maintenance prédictive : Tendances de température, algorithmes d'usure des contacts
• Analyse de la qualité de l'énergie : Harmoniques, facteur de puissance, réponse à la demande
• Enregistrement des données : Enregistrements historiques pour l'analyse et le reporting

La série de disjoncteurs intelligents VIOX communique via les protocoles Modbus TCP, BACnet ou MQTT, s'intégrant aux systèmes de gestion de bâtiments et aux plateformes de surveillance de l'énergie. Ces appareils permettent une maintenance proactive, réduisant les temps d'arrêt imprévus de 40 à 60 % par rapport aux disjoncteurs traditionnels.

Q10 : Qu'est-ce qui fait que les disjoncteurs se déclenchent fréquemment ?
Causes et solutions courantes :

Cause	Symptômes	Solution VIOX
Surcharge réelle	Chauffage progressif, déclenchements après quelques minutes	Augmenter le calibre du disjoncteur ou réduire la charge
Connexions desserrées	Déclenchements aléatoires, décoloration des bornes	Serrer les bornes au couple spécifié
Les déclenchements intempestifs	Déclenchements pendant le démarrage du moteur	Passer au type D ou utiliser un MCCB
Défaut à la terre	Déclenchement immédiat, activation du RCCB	Identifier et réparer le défaut d'isolement
Contacts usés	Fréquence croissante avec le temps	Remplacer le disjoncteur (test de résistance de contact)
Température ambiante	Déclenchements l'après-midi en été	Passer à un calibre supérieur ou améliorer la ventilation

Le support technique de VIOX fournit une analyse des causes profondes et recommande des mesures correctives appropriées, empêchant les déclenchements intempestifs récurrents tout en maintenant la sécurité.

---

Pourquoi choisir les disjoncteurs électriques VIOX ?

En tant que fabricant B2B leader d'équipements électriques, VIOX Electric combine une ingénierie innovante, un contrôle qualité rigoureux et un support complet pour fournir des solutions de protection de circuit qui dépassent les attentes de l'industrie.

Excellence technique

• Technologie avancée de coupure d'arc réduisant l'énergie de l'arc de 30 % par rapport aux conceptions conventionnelles
• Unités de déclenchement à microprocesseur avec une classe de précision de 0,1 %
• Durée de vie mécanique prolongée grâce à une fabrication de précision (plus de 30 000 opérations)
• Tests complets : 100 % de tests de routine + tests de type échantillonnés statistiquement

Conformité mondiale

• Certification multi-normes (IEC, UL, CSA, CE, CCC, marine)
• Support technique régional dans plus de 40 pays
• Capacité de personnalisation pour les exigences spécifiques du projet
• Packages de documentation complets pour les approbations d'ingénierie

Engagement en faveur du développement durable

• Gestion environnementale ISO 14001
• Matériaux conformes aux normes RoHS et REACH
• Cycle de vie du produit prolongé de 25 à 40 ans
• Programmes de recyclage des produits en fin de vie

Partenariat client

• Support technique d'application gratuit
• Études de sélectivité et analyse de coordination
• Programmes de formation pour le personnel d'installation et de maintenance
• Disponibilité de pièces de rechange d'origine avec livraison en 24 à 48 heures

Pour les spécifications techniques, les catalogues de produits et le support technique d'application, contactez l'équipe expérimentée de VIOX Electric pour vous assurer que vos systèmes de protection électrique offrent une sécurité, une fiabilité et des performances optimales.

---

Ce guide complet fournit des connaissances fondamentales pour la sélection des types de disjoncteurs appropriés. Pour les applications spécifiques nécessitant une analyse d'ingénierie détaillée, consultez des ingénieurs électriciens qualifiés et reportez-vous aux codes et normes applicables. VIOX Electric fournit des services d'examen d'application gratuits - contactez notre équipe technique pour des recommandations spécifiques à votre projet.
