Un Interruptor seccionador de fusibles vertical NH es una unidad de combinación de fusibles montada en barra colectora que integra tres funciones en un solo conjunto: un eslabón fusible NH proporciona protección contra sobrecorriente, un mecanismo de conmutación abre o cierra el circuito dentro de su servicio declarado, y la función de seccionador proporciona aislamiento cuando se cumplen las condiciones especificadas.
Seleccione el conjunto completo, no solo un valor nominal de amperaje. Una especificación defendible debe coincidir con siete entradas: el sistema eléctrico, la geometría de la barra colectora, el eslabón fusible NH, los valores nominales de operación, la categoría de utilización, la operación de polos y la disposición de conductores/bornes. El rendimiento ante cortocircuito debe verificarse entonces para el eslabón fusible, el dispositivo y la configuración del tablero de distribución indicados.

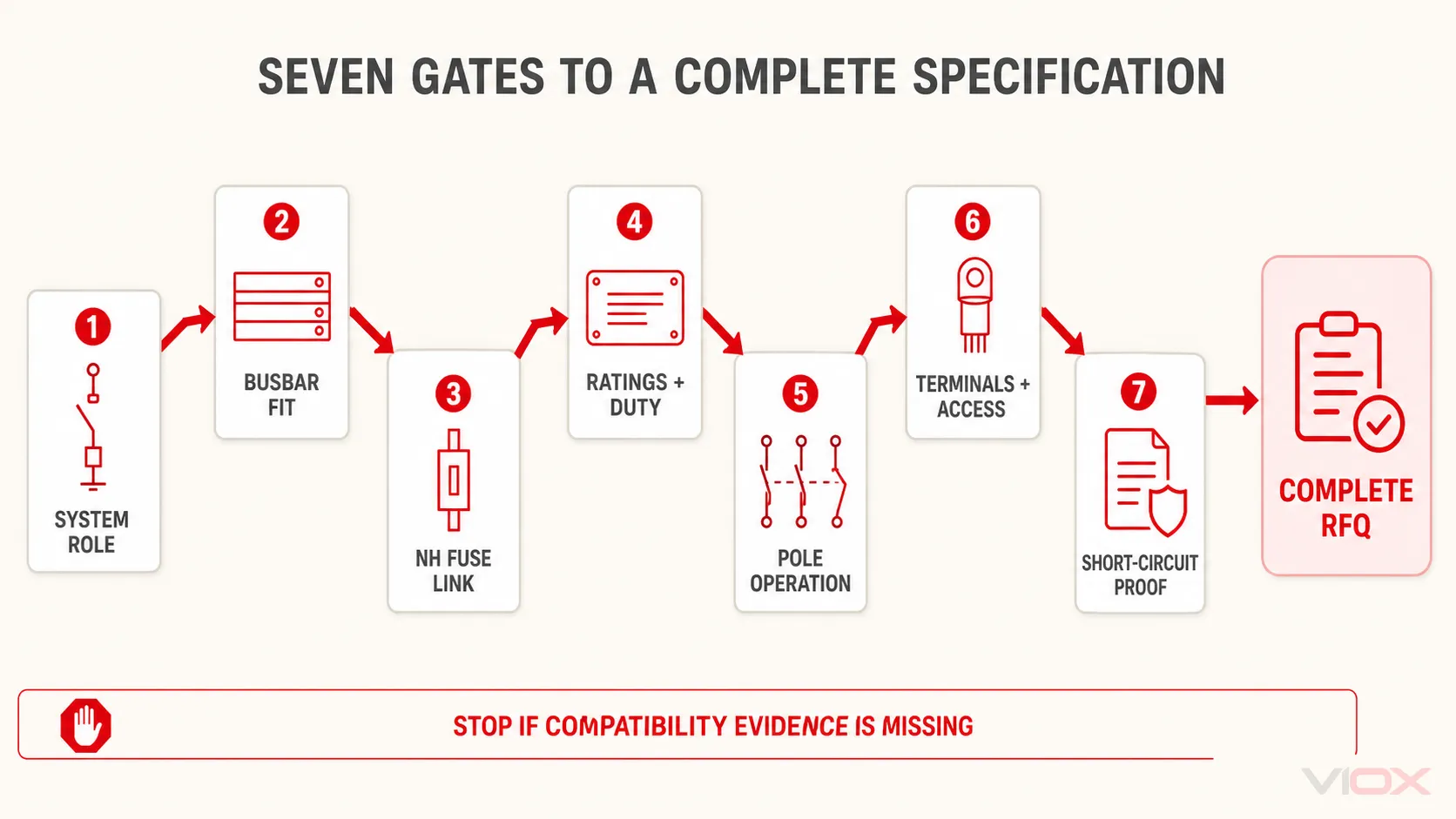

Las siete entradas que necesita antes de seleccionar una unidad
| Puerta de selección | Información requerida | Lo que determina |
|---|---|---|
| 1. Función en el sistema | Alimentador de entrada o salida, tensión AC, frecuencia, tipo de carga, aislamiento requerido | Función del dispositivo y servicio de conmutación aplicable |
| 2. Interfaz de barra colectora | Espaciado entre centros de fase, ancho y espesor de la barra, material, método de montaje, orientación | Si la unidad se ajusta física y eléctricamente al sistema de barras colectoras |
| 3. Eslabón fusible NH | Tamaño, clase de utilización, corriente nominal, tensión, capacidad de ruptura, compatibilidad del fabricante | Geometría del portafusibles y comportamiento de protección |
| 4. Valores nominales de funcionamiento | Tensión y corriente nominales de operación, datos de aislamiento e impulso | Idoneidad para condiciones normales de servicio |
| 5. Categoría de utilización | Categoría declarada a la tensión y corriente requeridas | Si el mecanismo está clasificado para la conmutación de carga prevista |
| 6. Operación de los polos | Conmutación de polo individual o multipolar simultánea; disposición del neutro | Secuencia de operación y arquitectura de aislamiento del circuito |
| 7. Conexiones y montaje | Entrada de cable superior/inferior, tipo de borne, material y tamaño del conductor, limitaciones de la envolvente, corriente de falta prospectiva | Modelo final, accesorios y verificación del montaje completo |
Si alguno de estos datos es desconocido, la elección del modelo es provisional. “Interruptor fusible vertical de 630 A” no es una especificación completa.

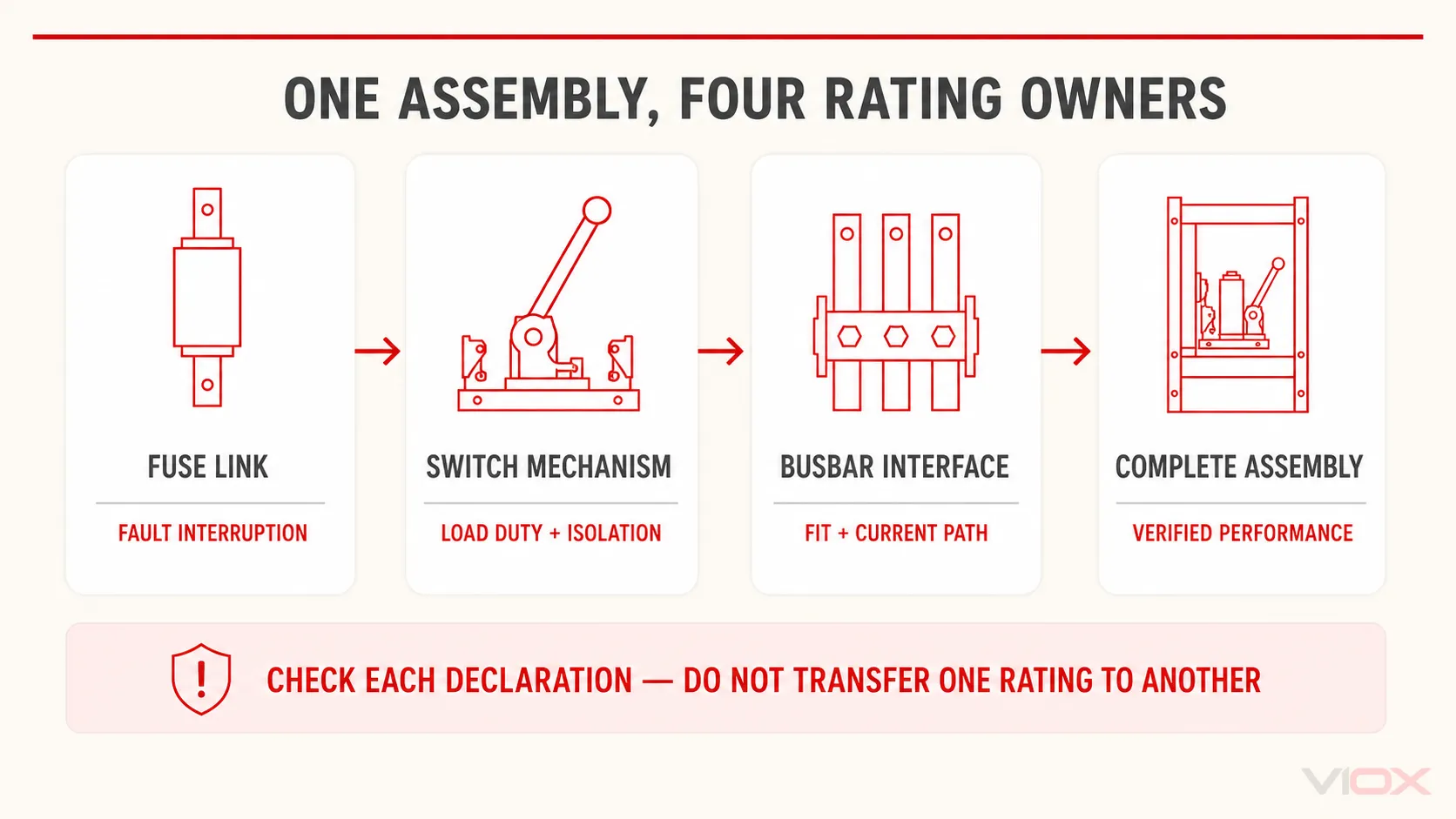

Qué hace el producto y qué componente posee cada valor nominal
IEC 60947-3 cubre interruptores, seccionadores, interruptores-seccionadores y unidades combinadas con fusibles para circuitos de distribución y motores de baja tensión. IEC 60269-2 cubre sistemas de fusibles normalizados para personas autorizadas, incluyendo eslabones fusibles de contacto de cuchilla NH, bases portafusibles verticales y bases portafusibles montadas sobre barras colectoras.
Esos alcances importan porque las palabras fusible, interruptory seccionador no describa la misma responsabilidad de capacidad nominal.
| Parte del sistema | Función principal | Datos que deben verificarse |
|---|---|---|
| Eslabón fusible NH | Interrumpir la corriente de sobrecarga o de cortocircuito de acuerdo con su comportamiento tiempo-corriente | Clase de utilización, corriente nominal, tensión nominal, capacidad de ruptura, tamaño, datos de tiempo-corriente y de paso de energía |
| Mecanismo de interruptor-seccionador | Transportar y conmutar la corriente de carga normal dentro de su servicio declarado; proporcionar la función de aislamiento declarada | Corriente y tensión nominales de operación, categoría de utilización, disposición de los polos, resistencia mecánica/eléctrica cuando sea relevante |
| Interfaz de barras colectoras y bornes | Transportar corriente entre las barras de distribución, el dispositivo y los conductores de salida | Centros de fase, dimensiones y material de las barras, herrajes de montaje, tipo de borne, rango de conductores, limitaciones de aumento de temperatura |
| Ensamblaje completo del cuadro eléctrico | Mantener el rendimiento requerido después de que todos los componentes se hayan instalado juntos | Verificación de cortocircuito, distancias de aislamiento, protección contra contactos, disipación de calor, accesibilidad, enclavamiento y documentación del ensamblaje |
No copie la capacidad de ruptura de un eslabón fusible en el campo del interruptor-seccionador. Del mismo modo, la corriente nominal de un interruptor-seccionador no demuestra que una clase de fusible NH elegida coordine con el cable, la carga o la protección aguas abajo.
Para la cuestión independiente de si un portafusibles puede operarse bajo carga, consulte la guía de VIOX sobre portafusibles frente a interruptor seccionador de fusibles. Este artículo asume que se requiere una función de interruptor seccionador de fusibles y se centra en especificar correctamente la forma vertical.
¿Qué tipo de configuración está seleccionando?
“Vertical” es una disposición de montaje y de trayectoria de corriente, no una especificación eléctrica completa. Los fabricantes también pueden utilizar términos como en línea, de regletao diseño vertical. Confirme el plano en lugar de confiar únicamente en la etiqueta.

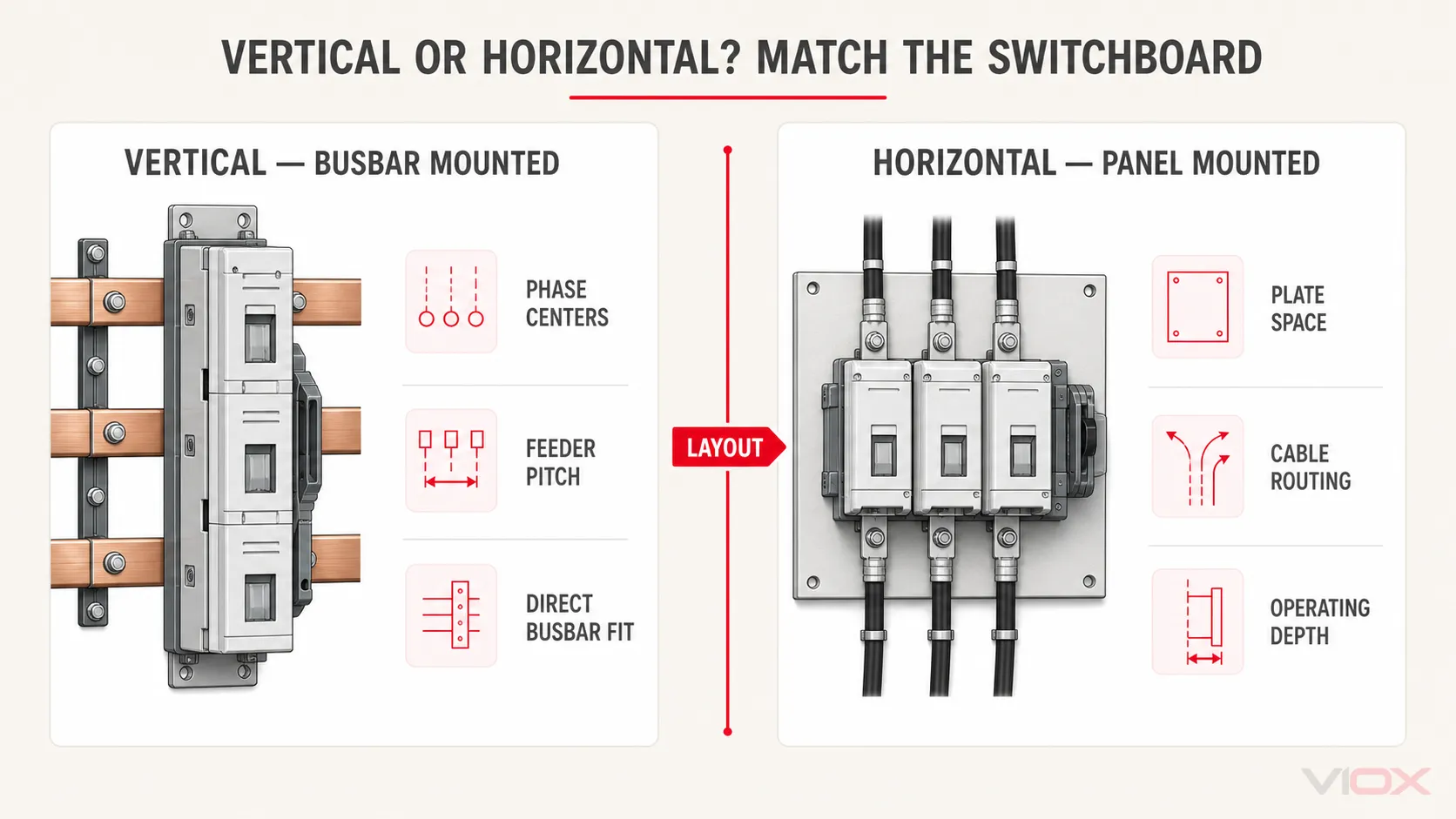

Construcción vertical frente a horizontal
Las unidades verticales se montan habitualmente de forma directa sobre un sistema de barras colectoras de distribución y ocupan una anchura de alimentación estrecha. Los interruptores seccionadores con fusibles horizontales se disponen habitualmente a lo largo de un panel o placa de montaje. Schneider Electric, por ejemplo, separa su gama comercial en interruptores seccionadores con fusibles horizontales y verticales.
La decisión viene determinada por la arquitectura del cuadro eléctrico:
| Cuestión de diseño | Unidad de montaje vertical en barras colectoras | Unidad de montaje horizontal o en panel |
|---|---|---|
| Ajuste principal | Disposiciones estandarizadas de barras colectoras de distribución y vías de salida repetidas | Disposiciones de paneles donde la profundidad del dispositivo, el accionamiento de la puerta o el tendido de cables favorecen una disposición horizontal |
| Entrada de montaje | Centros exactos de las barras colectoras, dimensiones de las barras e interfaz de abrazadera/perno | Placa de montaje, bastidor, recorte del panel y disposición de los bornes |
| Planificación de expansión | Paso de alimentación y longitud disponible de la barra colectora | Ancho del panel, espacio en riel/placa y espacio para curvatura de cables |
| Riesgo de selección | Suponiendo que cada unidad vertical encaja en cada sistema de 185 mm | Suponiendo que una corriente nominal similar significa un montaje y unos bornes intercambiables |
Operación por polo individual frente a operación simultánea
Algunas gamas verticales permiten que cada fase se opere por separado; otras utilizan un mecanismo común para la operación simultánea de tres polos. La documentación de EBV de Eaton, por ejemplo, enumera ambas disposiciones para ciertos tamaños NH y sistemas de barras colectoras. La disposición requerida debe provenir de la filosofía de conmutación y las reglas del proyecto, no de la conveniencia durante la compra.
Defina también el tratamiento del neutro por separado. Un dispositivo de tres polos no responde a si el neutro es sólido, conmutado, protegido por fusible o manejado de otra manera por el conjunto. No infiera un requisito de cuatro polos sin el diseño del sistema y las reglas aplicables.
Versiones estándar, monitorizadas e instrumentadas
Las opciones disponibles pueden incluir indicación de operación de fusible, contactos auxiliares, monitorización electrónica de fusibles o transformadores de corriente integrados. Estas funciones pueden cambiar la profundidad del dispositivo, el cableado, el espacio para accesorios y el alcance de la adquisición. Especifique la señal o salida de medición requerida y su interfaz; “versión inteligente” no es un requisito de ingeniería.
Puerta 1: Definir el circuito y la función operativa
Comience con un diagrama unifilar y una tabla de cargas. Registre:
- acometida, alimentador de transformador o alimentador de distribución de salida;
- tensión nominal del sistema y frecuencia;
- disposición de fase y neutro;
- corriente de diseño normal y carga continua esperada;
- tipo de carga y frecuencia de conmutación requerida;
- si la unidad se utilizará para la conmutación rutinaria de carga, aislamiento poco frecuente o ambos;
- los dispositivos de protección aguas arriba y aguas abajo;
- corriente de cortocircuito prospectiva en el punto de instalación.
Esto evita un error de categoría común: elegir un eslabón fusible NH para protección y asumir que cualquier base portafusibles que acepte dicho eslabón es automáticamente adecuada para la conmutación de carga. El dispositivo exacto debe contar con una declaración de conmutación apropiada para el circuito.
Puerta 2: Coincidencia con el sistema de barras colectoras

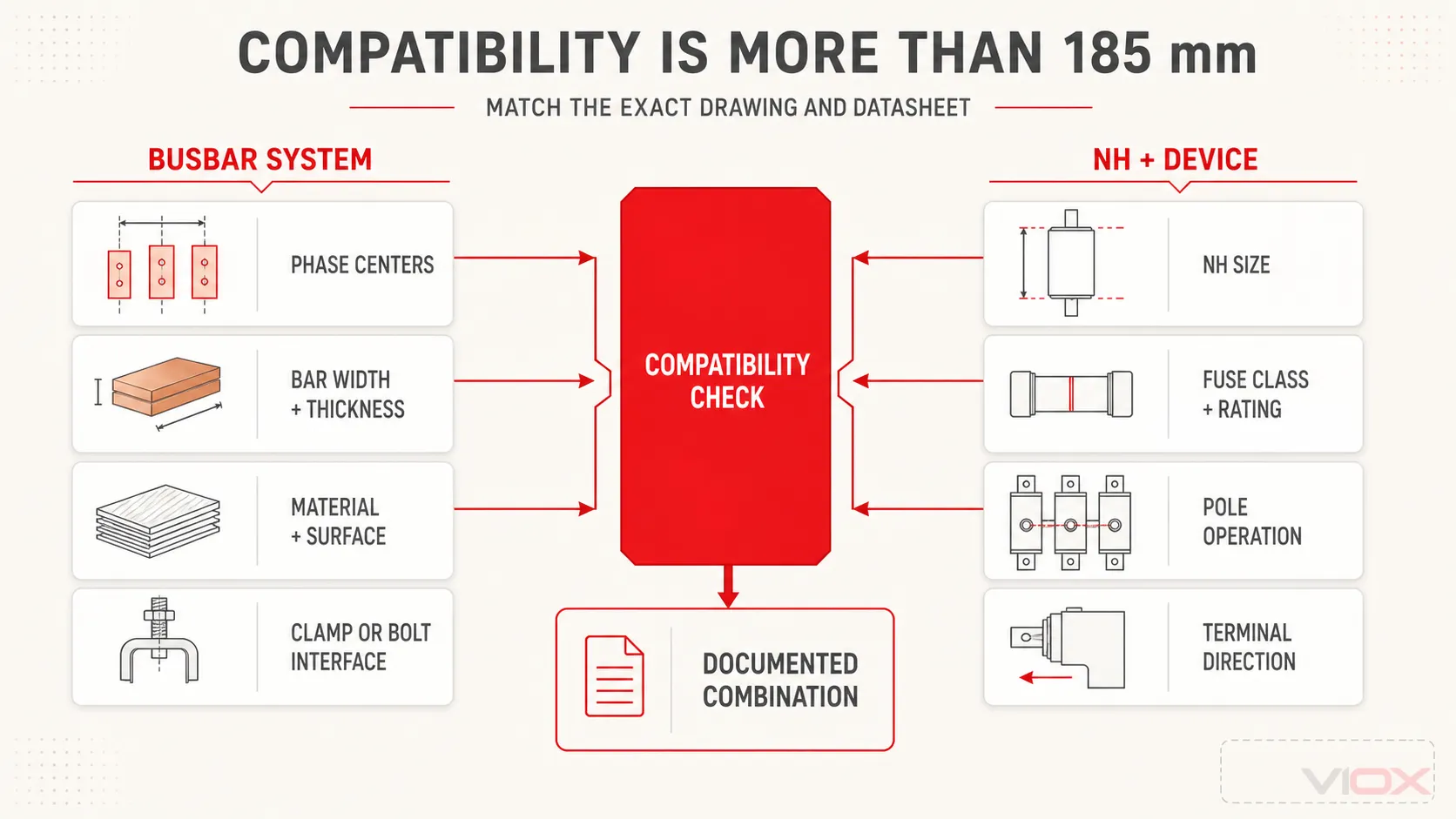

La frase sistema de barras colectoras de 185 mm se refiere normalmente a la distancia entre centros de barras de fase adyacentes. No significa que cada barra de cobre o aluminio tenga 185 mm de ancho.
Los rangos verticales publicados muestran por qué la geometría completa es importante. Mersen documenta unidades verticales NH para sistemas de barras colectoras de 60 mm, 100 mm y 185 mm, mientras que los datos técnicos de EBV documenta combinaciones particulares de tamaño NH, centros de 100 mm o 185 mm, tipos de borne y operación de polos. Estos son ejemplos de la gama de productos, no reglas de intercambiabilidad universal.
Verifique todo lo siguiente con respecto al plano exacto:
- Espaciado entre centros de fase: los sistemas documentados habitualmente incluyen 60 mm, 100 mm y 185 mm, pero la disponibilidad depende del producto y del tamaño del fusible.
- Ancho y espesor de la barra colectora: ambos afectan el acoplamiento de la abrazadera, la capacidad de corriente y los herrajes de montaje.
- Material y superficie de la barra colectora: confirme la idoneidad para cobre/aluminio, el chapado y cualquier preparación requerida según la documentación del producto.
- Método de montaje: atornillado, abrazaderas de gancho u otra interfaz patentada.
- Orientación y dirección del cable: verifique la conexión superior o inferior permitida y si la inversión cambia los accesorios o la reducción de potencia.
- Paso y profundidad del alimentador: deje espacio para manetas de accionamiento, cubiertas, cables, transformadores de corriente y acceso seguro para mantenimiento.
- Límites del conjunto: confirme la corriente nominal, el aumento de temperatura y la verificación de cortocircuito del propio sistema de barras colectoras y cuadros eléctricos.
Es necesaria una dimensión de centro de fase coincidente, pero no es suficiente.
Puerta 3: Coordinar el eslabón fusible NH
El tamaño NH es principalmente una interfaz mecánica estandarizada. Ayuda a definir el espaciado de las cuchillas y el envolvente físico, pero no debe tratarse como un valor de amperaje universal.
La secuencia de selección es:
- Determine el requisito de protección a partir del conductor, la carga, el régimen de arranque, la selectividad y el estudio de fallas.
- Seleccione la clase de utilización y el valor nominal del eslabón fusible adecuados.
- Confirme el tamaño NH requerido según los datos del fabricante seleccionado.
- Confirme que el interruptor-seccionador acepte esa combinación exacta de tamaño, clase, tensión y corriente.
- Verifique las condiciones de cortocircuito publicadas para la combinación completa.
Por ejemplo, una hoja de datos de Eaton EBV documenta unidades de tamaño 00 a 160 A en sistemas específicos de 100 mm y 185 mm, tamaños 1/2 en un bastidor de 400 A en un sistema de 185 mm, y tamaño 3 a 630 A en un sistema de 185 mm. Esa tabla demuestra solo combinaciones de catálogo; no establece una regla universal de tamaño NH a corriente.
Para las clases de eslabones fusibles, curvas y el límite entre los tamaños NH y la selección de protección, utilice la guía de selección de fusibles VIOX IEC 60269. El guía de fusibles NH frente a cilíndricos cubre la decisión de formato por separado.
Puerta 4: Lea correctamente los valores nominales de conmutación
No se detenga en la corriente nominal. Compare los siguientes campos de la placa de características y la hoja de datos en la condición de funcionamiento requerida:
| Campo | Pregunta de selección |
|---|---|
| Tensión operativa nominal, Ue | ¿El rendimiento de conmutación está declarado a la tensión real del circuito? |
| Corriente operativa nominal, Ie | ¿Es la corriente declarada para la categoría de utilización y tensión requeridas? |
| Tensión nominal de aislamiento, Ui | ¿Es la coordinación de aislamiento adecuada para el diseño del equipo? |
| Tensión nominal soportada a impulsos, Uimp | ¿Coincide con el requisito de resistencia a impulsos del conjunto? |
| Frecuencia | ¿Está el dispositivo documentado para la frecuencia del sistema? |
| Categoría de utilización | ¿Está la unidad destinada a conmutar el tipo de carga y el servicio reales? |
| Datos de cortocircuito condicional | ¿Qué eslabón fusible o dispositivo de protección aguas arriba se requiere para el resultado indicado? |
| Datos de corriente admisible de corta duración o de cierre | ¿Qué condición de prueba, duración y configuración exactas se aplican? |
Bajo la norma IEC 60947-3, categorías como AC-21, AC-22 y AC-23 representan diferentes servicios de carga; el sufijo y la tensión/corriente declarada también son importantes. No debe asumirse que un dispositivo marcado para una categoría a una tensión determinada proporcione la misma corriente nominal en otra categoría o tensión.
Si la aplicación requiere conmutación de carga de motor o altamente inductiva, indique ese requisito explícitamente. Si la unidad solo está destinada al seccionamiento después de que otro dispositivo haya eliminado la corriente de carga, indique esa secuencia de operación en su lugar. El VIOX Guía de categorías de utilización IEC 60947-3 explica el marco de categorías con más detalle.
Puerta 5: Definir los requisitos de operación de polos y seccionamiento
Escriba el requisito de conmutación como una acción, no solo como un número de polos:
- “tres fases operadas simultáneamente por un mecanismo”; o
- “tres unidades de fase operadas individualmente”; o
- otra disposición documentada requerida por el diseño del cuadro eléctrico.
Luego defina:
- si el neutro permanece sólido o requiere conmutación;
- si el proyecto requiere aislamiento simultáneo;
- la indicación de posición requerida y las disposiciones de bloqueo/enclavamiento;
- lógica de contacto auxiliar para indicación de abierto/cerrado o estado de fusible;
- la secuencia segura de operación y mantenimiento establecida por el diseño del equipo.
El término isolator por sí solo no demuestra la capacidad de corte en carga, y una cubierta abierta por sí sola no demuestra que cada parte del área de trabajo esté desenergizada. Siga las instrucciones exactas del producto y el procedimiento de aislamiento verificado de la instalación. Para los límites de la terminología, consulte aislador frente a seccionador frente a interruptor-seccionador.
Etapa 6: Especificar bornes, conductores y acceso
El mismo bastidor eléctrico puede ofrecerse con varios sistemas de conexión. Registre:
- material del conductor: cobre, aluminio o una combinación aprobada;
- forma y cantidad de conductores por polo;
- sección transversal del conductor o dimensiones de la barra colectora;
- sistema de bornes: terminal de ojal atornillado, abrazadera de puente, abrazadera en V, abrazadera de marco u otra opción documentada;
- conexión de salida superior o inferior;
- radio de curvatura y soporte del cable;
- espacio para cubiertas, tapas, monitorización de fusibles y transformadores de corriente;
- requisitos de protección de la envolvente y protección contra contactos accidentales;
- condiciones ambientales, de ventilación, de contaminación, de altitud y de servicio especificadas por el proyecto.
Nunca infiera la capacidad del conductor a partir de la corriente de marco. El rango permitido del conductor, la preparación, el método de apriete y el par de apriete deben provenir de las instrucciones exactas del fabricante.
Puerta 7: Verificar el rendimiento ante cortocircuito como combinación
Tres preguntas diferentes deben mantenerse por separado:
- ¿Puede el eslabón fusible interrumpir la corriente de falla prospectiva a la tensión del sistema? Compruebe su capacidad de ruptura y los datos de tiempo-corriente/paso de energía.
- ¿Puede el interruptor-seccionador soportar y establecer corriente bajo las condiciones declaradas? Compruebe las declaraciones de cortocircuito del dispositivo y la combinación de protección especificada.
- ¿Puede el conjunto de cuadro eléctrico completado soportar la falla en ese punto de instalación? Compruebe la configuración del conjunto verificado, las barras colectoras, los soportes, las conexiones, las distancias de aislamiento y la coordinación de los dispositivos de protección.
Una declaración de catálogo como “hasta 120 kA” está incompleta sin la tensión, el eslabón fusible, la condición de prueba y la configuración de montaje asociados. Solicite el informe de prueba, la declaración o la tabla de selección que vincula el valor con el modelo exacto propuesto.
Especificación elaborada: De los datos de entrada del proyecto a una solicitud de cotización (RFQ)
Suponga que el ingeniero del proyecto ya ha establecido estos datos de entrada:
- low-voltage three-phase AC distribution feeder;
- sistema de barras colectoras con centro de fase de 185 mm;
- dimensiones y material de barra especificados;
- eslabón fusible NH y clase de utilización seleccionados para el proyecto;
- operación tripolar simultánea;
- categoría de utilización IEC 60947-3 requerida por el proyecto a la tensión de operación;
- conductores de salida inferiores con un material y sección transversal definidos;
- corriente de cortocircuito prospectiva conocida según el estudio de fallas.
La solicitud de cotización (RFQ) no debe solicitar simplemente “un interruptor seccionador de fusibles de barra de 400 A”. Debe solicitar:
Interruptor seccionador de fusibles vertical NH para un sistema de barras colectoras con centro de fase de 185 mm; operación tripolar simultánea; compatible con el tamaño, clase, corriente nominal y tensión del eslabón fusible NH especificado; categoría de utilización IEC 60947-3 declarada a la tensión y corriente del proyecto; interfaz de barra colectora adecuada para el material y las dimensiones de barra indicados; bornes de salida inferiores adecuados para el conductor indicado; indicación auxiliar requerida; y datos documentados de cortocircuito condicional/ensamblaje adecuados para la corriente de falla prospectiva indicada. Presente la hoja de datos, el plano dimensional, las instrucciones de instalación y los documentos de conformidad/prueba aplicables para el modelo exacto.
Esta redacción proporciona al proveedor suficiente información para confirmar un modelo o identificar una discrepancia antes de que el dispositivo llegue al taller de cuadros eléctricos.
Lista de verificación para selección y RFQ lista para copiar
Utilice la siguiente lista de verificación para la comparación de hojas de datos o la compra:
Detenga la selección si el proveedor no puede vincular el modelo propuesto con la geometría de las barras colectoras, la combinación de eslabones fusibles, la categoría de utilización o la condición de cortocircuito requeridas.
Para una visión más amplia de la construcción y los límites de selección de fusibles, utilice el guía de selección de fusibles eléctricos. El gama de fusibles y portafusibles de baja tensión proporciona la ruta comercial. Para la familia de productos BFD actual, revise el Página del interruptor seccionador con fusibles de barra VIOX y solicite la hoja de datos, el plano y los documentos de verificación aplicables específicos del modelo antes de la especificación. Envíe la lista de verificación completada a [email protected] cuando se requiera la confirmación del modelo o una cotización de OEM.
