Respuesta rápida: ¿Qué es la norma IEC 60269?
IEC 60269 es la familia de normas internacionales para fusibles de baja tensión. Define los requisitos, principios de ensayo, categorías de utilización, sistemas físicos de fusibles y reglas de aplicación para eslabones fusibles y conjuntos de fusibles utilizados en instalaciones eléctricas de baja tensión.
Para ingenieros y fabricantes de cuadros eléctricos, los puntos prácticos más importantes son:
| Equivocada | Respuesta corta |
|---|---|
| ¿Qué cubre la norma IEC 60269? | Eslabones fusibles y sistemas de fusibles de baja tensión para aplicaciones industriales, domésticas, de semiconductores, fotovoltaicas y otras. |
| ¿Qué parte es la más importante para los paneles industriales? | IEC 60269-2, para fusibles utilizados principalmente por personas autorizadas en aplicaciones industriales |
| ¿Qué significa gG? | Fusible de propósito general de rango completo, utilizado típicamente para la protección de cables y alimentadores |
| ¿Qué significa aM? | Fusible de motor de rango parcial para protección contra cortocircuitos; debe utilizarse con una protección contra sobrecargas independiente |
| ¿Qué son los fusibles NH? | Eslabones fusibles industriales de cuchilla ampliamente utilizados en aparamenta, cuadros de distribución y centros de control de motores |
| ¿Qué deben comprobar primero los compradores? | Categoría de utilización, tensión nominal, corriente nominal, capacidad de ruptura, tamaño del fusible, compatibilidad del soporte y curva tiempo-corriente |

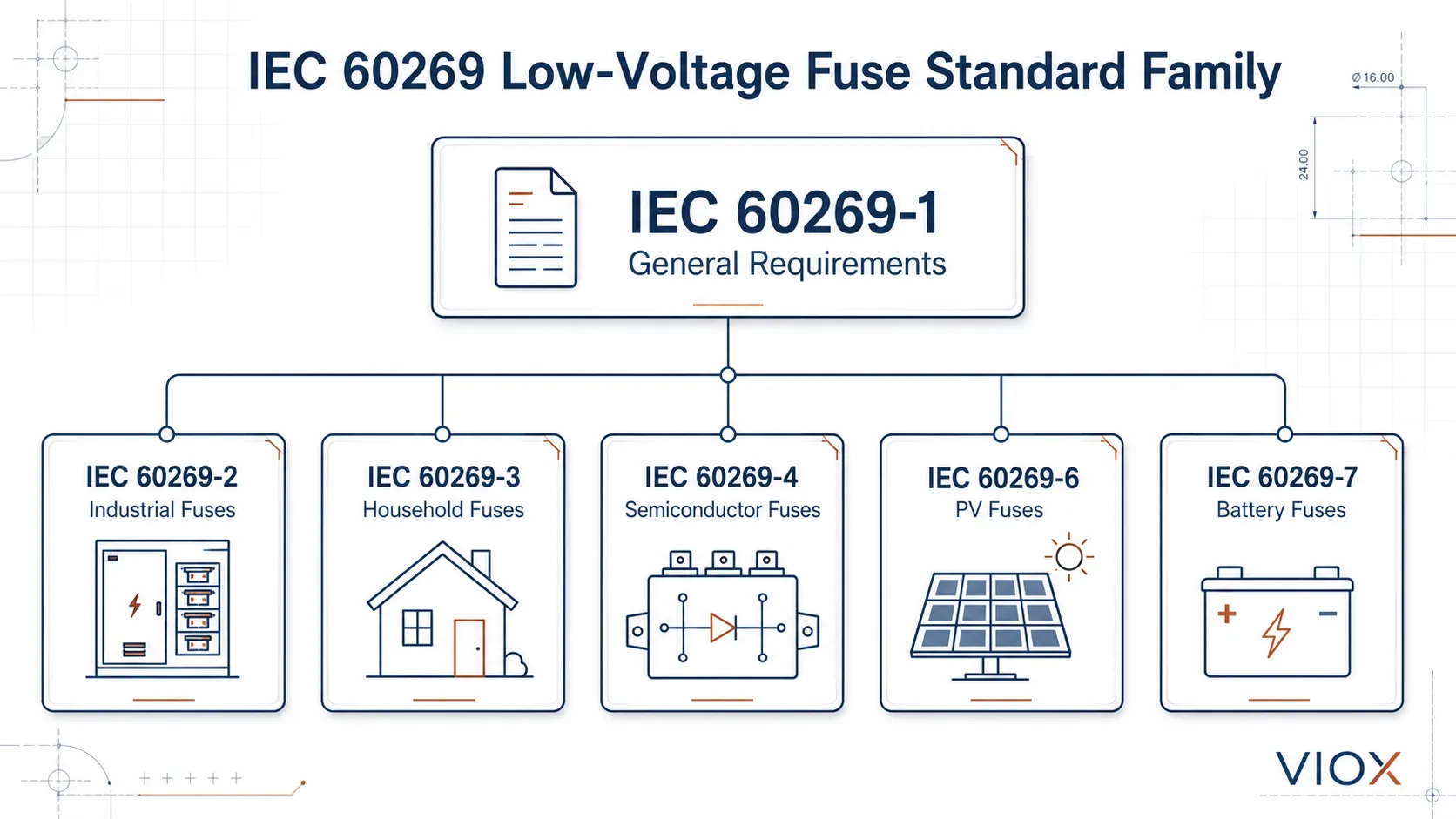

Resumen de las partes de la norma IEC 60269
IEC 60269 es una familia de normas, no una única categoría de producto. La parte exacta depende de la aplicación del fusible.
| Parte de la norma IEC 60269 | Asunto principal | Relevancia típica |
|---|---|---|
| IEC 60269-1 | Requisitos generales para fusibles de baja tensión | Base para terminología, marcado, rendimiento y principios de ensayo |
| IEC 60269-2 | Requisitos suplementarios para fusibles utilizados por personas autorizadas, principalmente para uso industrial | Fusibles NH, fusibles industriales cilíndricos, aparamenta, cuadros de control |
| IEC 60269-3 | Requisitos suplementarios para fusibles utilizados por personas no cualificadas, principalmente para uso doméstico y aplicaciones similares | Sistemas de fusibles domésticos y aplicaciones accesibles al consumidor |
| IEC 60269-4 | Eslabones fusibles para semiconductores | Protección aR/gR para rectificadores, accionamientos y electrónica de potencia |
| IEC 60269-5 | Guía para la aplicación de fusibles de baja tensión | Guía de selección y aplicación |
| IEC 60269-6 | Eslabones fusibles para sistemas fotovoltaicos | Fusibles gPV para cadenas fotovoltaicas solares y cajas combinadoras |
| IEC 60269-7 | Eslabones fusibles para baterías y sistemas de baterías | Protección de baterías y almacenamiento de energía |
Para la mayoría de los compradores industriales de VIOX, IEC 60269-2 es la parte central porque cubre sistemas de fusibles industriales de baja tensión como los NH y los eslabones fusibles cilíndricos. Para las cajas combinadoras solares, IEC 60269-6 se vuelve importante porque las cadenas fotovoltaicas requieren eslabones fusibles gPV con clasificación de CC.
Terminología de fusibles IEC: Eslabón fusible, portafusibles, base portafusibles, portafusible extraíble
La terminología de la IEC puede resultar confusa porque muchos compradores utilizan el término “fusible” para referirse a diferentes componentes físicos.
| Plazo | Significado | Riesgo de adquisición |
|---|---|---|
| Eslabón fusible | Elemento de interrupción de corriente reemplazable | Debe coincidir en capacidad nominal, categoría, tensión, poder de corte y tamaño |
| Portafusibles | Dispositivo que aloja y conecta el eslabón fusible | Debe coincidir en tamaño de fusible, tensión, corriente, aumento de temperatura y diseño de seguridad |
| Base portafusible | Base de montaje fija para el eslabón o portafusible | La compatibilidad mecánica es fundamental |
| Portafusibles | Soporte o cajón extraíble que aloja el eslabón fusible | A menudo confundido con el propio eslabón fusible |
| Seccionador de fusibles | Dispositivo de conmutación que incorpora eslabones fusibles | Debe evaluarse para la conmutación, el aislamiento y la compatibilidad del fusible |
Para las diferencias de terminología, VIOX dispone de una guía independiente sobre portafusibles vs bloque de fusibles vs soporte de fusibles.

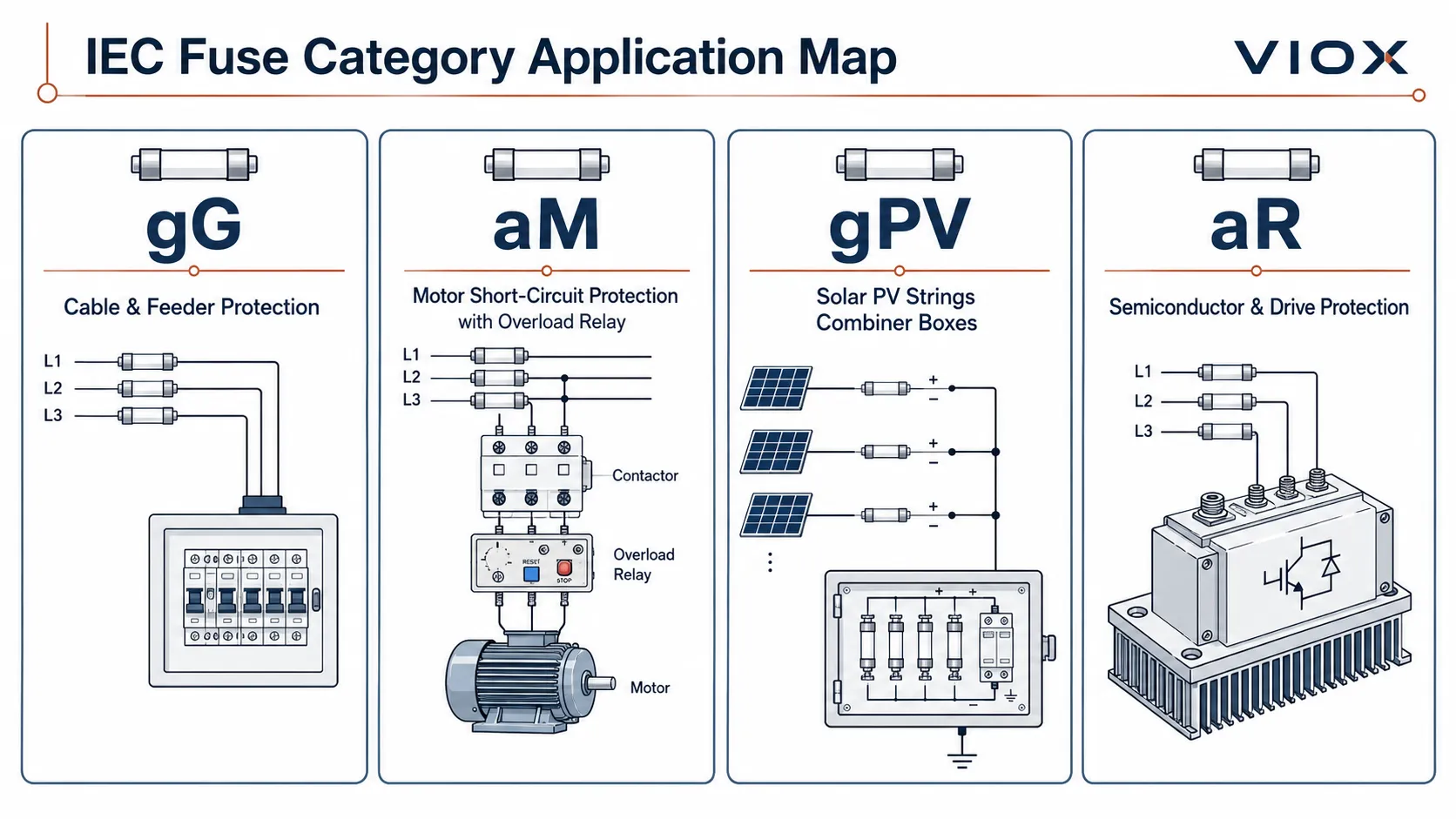

Fusible gG vs aM: La diferencia de selección más importante
La categoría de utilización de dos letras indica qué está diseñado para proteger el fusible. En el marcado de fusibles IEC:
- La primera letra describe el rango de ruptura.
- La segunda letra describe la aplicación.
| Categoría | Rango de protección | Uso típico | Advertencia crítica |
|---|---|---|---|
| gG | Protección de rango completo | Cables, alimentadores, distribución general | Protege contra sobrecargas y cortocircuitos |
| aM | Protección de rango parcial | De circuitos de Motor | Protección solo contra cortocircuitos; requiere relé de sobrecarga |
| gPV | Protección fotovoltaica de rango completo | Cadenas solares y cajas combinadoras | Debe tener clasificación para CC y fotovoltaica |
| aR | Protección de semiconductores de rango parcial | Rectificadores, tiristores, variadores, electrónica de potencia | Muy rápido, pero no es una protección general contra sobrecargas |
| gR | Protección de semiconductores de rango completo | Circuitos de semiconductores de potencia | Requiere una cuidadosa coordinación de I2t y de curva |
¿Qué significa gG en un fusible?
Un Fusible gG es un fusible de propósito general de rango completo. Se utiliza comúnmente para la protección de cables y alimentadores porque puede operar tanto en condiciones de sobrecarga como de cortocircuito dentro de su característica definida.
Un detalle que los ingenieros buscan a menudo es la corriente convencional de fusión de un fusible gG. Para los eslabones fusibles gG, la corriente convencional de fusión se asocia comúnmente con 1.6 x In bajo el contexto de verificación tiempo-corriente de la IEC. En términos prácticos, es por esto que los fusibles gG pueden proteger los cables contra sobrecargas sostenidas, no solo contra cortocircuitos intensos.
No utilice este número por sí solo para dimensionar un fusible. La selección final depende de la capacidad de corriente del cable, el método de instalación, la temperatura ambiente, la coordinación, la tensión nominal y los datos de tiempo-corriente del fabricante.
¿Qué significa aM en un fusible?
Un Fusible aM Es un fusible de rango parcial para motores. Está diseñado para tolerar la corriente de arranque del motor mientras interrumpe corrientes de cortocircuito elevadas.
El punto clave es sencillo: Los fusibles aM no proporcionan protección completa contra sobrecargas por sí solos. Un circuito de motor que utilice fusibles aM debe incluir un relé de sobrecarga, un relé de protección de motor o un arrancador de motor debidamente seleccionados.
¿Se puede sustituir un gG por un aM?
Por lo general, no. Sustituir un fusible gG por uno aM puede eliminar la protección contra sobrecargas de un cable o circuito de carga. En circuitos de motores, un fusible aM puede ser correcto solo cuando el resto del sistema de protección del motor proporciona protección contra sobrecargas.
| Sustitución | ¿Generalmente seguro? | Razón |
|---|---|---|
| gG a aM | No, a menos que el circuito sea rediseñado | aM no proporciona protección completa contra sobrecargas |
| aM a gG | A veces es eléctricamente posible, pero puede causar disparos intempestivos | gG puede operar durante el arranque del motor |
| De menor capacidad de ruptura a mayor capacidad de ruptura | A menudo aceptable si todas las demás especificaciones coinciden | Una mayor capacidad de ruptura puede mejorar el margen de interrupción de fallas |
| Fusible de CA para circuito de CC | No, a menos que el fusible esté clasificado para CC a ese voltaje | Los arcos de CC son más difíciles de interrumpir |
| Mismo tamaño pero diferente categoría | No automáticamente | El ajuste físico no significa equivalencia de protección |

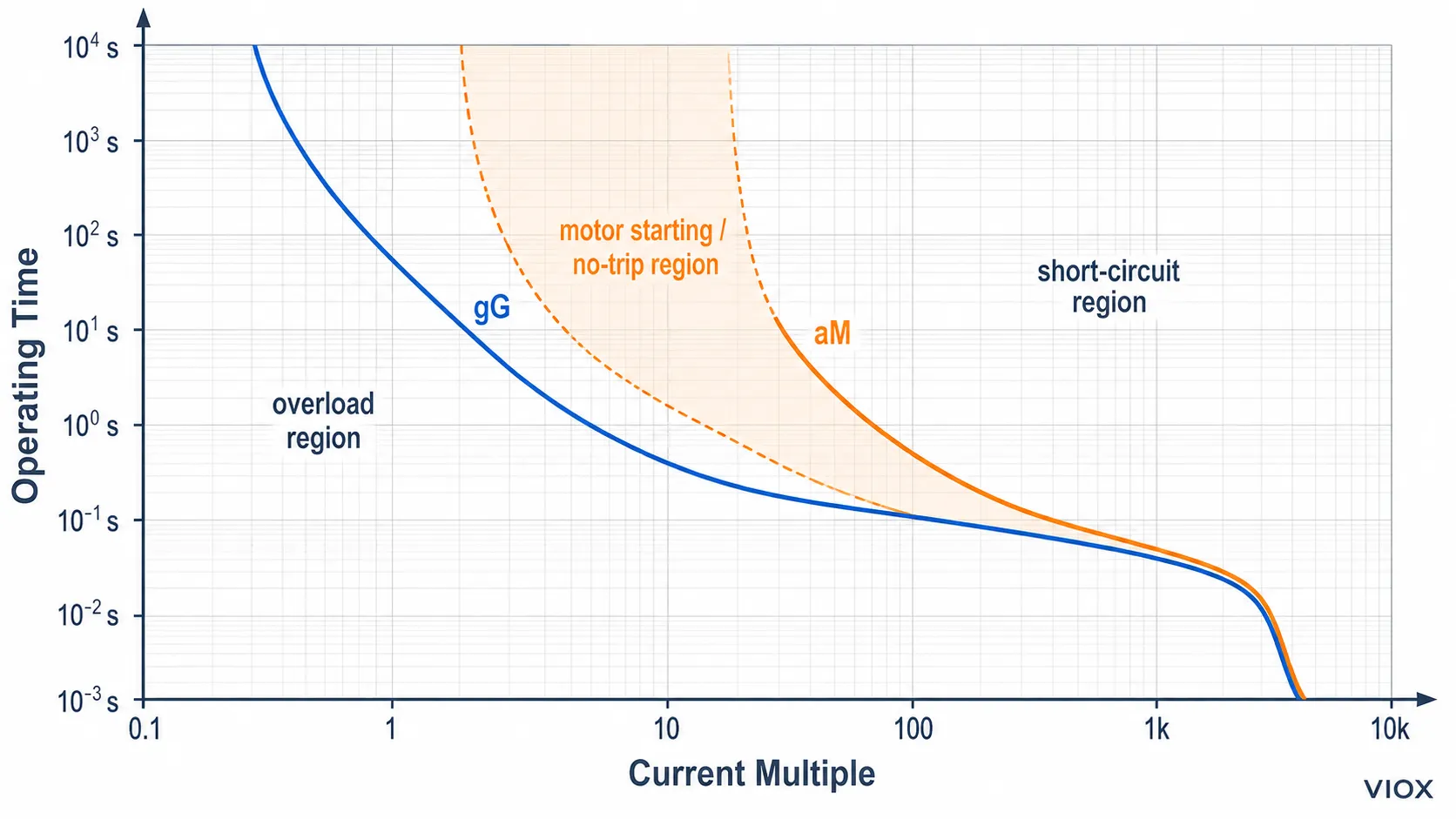

Curva de fusible gG frente a curva de fusible aM
Una curva de fusible muestra la rapidez con la que opera un fusible a diferentes múltiplos de la corriente nominal. Los ingenieros normalmente leen esto en un gráfico logarítmico de tiempo-corriente: la corriente se muestra horizontalmente, el tiempo de operación se muestra verticalmente y la forma de la curva indica si el fusible puede soportar la corriente de arranque, despejar una sobrecarga de cable o coordinarse con la protección aguas arriba.
| Condición de corriente | Comportamiento del fusible gG | Comportamiento del fusible aM |
|---|---|---|
| Sobrecarga leve | Diseñado para operar dentro de su característica de sobrecarga | Por lo general no actúa, ya que la protección contra sobrecargas no es su función |
| Corriente de arranque del Motor | Puede actuar de forma intempestiva si se selecciona incorrectamente | Diseñado para tolerar la corriente de irrupción de motores |
| Corriente de cortocircuito elevada | Actúa rápidamente | Actúa rápidamente |
| Protección de cables | Adecuado cuando se selecciona correctamente | No es adecuado como protección independiente contra sobrecargas en cables |
| Circuito derivado del motor | Posible, pero se debe verificar la corriente de irrupción | Común cuando se combina con un relé de sobrecarga |
Para un circuito de motor, la diferencia visual importante es la región de sobrecarga. Una curva gG se extiende hacia el área de sobrecarga sostenida, mientras que una curva aM se retrasa intencionalmente o permanece inactiva durante parte del rango de arranque del motor. En trabajos de coordinación prácticos, compare siempre la curva tiempo-corriente real del fabricante con el perfil de arranque del motor, el ajuste del relé de sobrecarga, el límite de resistencia del cable y la curva del fusible o interruptor aguas arriba.
Cómo leer la curva
En la mayoría de las curvas tiempo-corriente de fusibles:
- El eje horizontal muestra la corriente, generalmente en amperios o múltiplos de la corriente nominal.
- El eje vertical muestra el tiempo de operación.
- El lado izquierdo de la curva representa el comportamiento ante sobrecargas lentas.
- El lado derecho de la curva representa la operación ante cortocircuitos.
- Las curvas aM evitan deliberadamente la operación en partes de la región de sobrecarga.
Para una comparación más amplia con el comportamiento de los interruptores automáticos, consulte la guía de VIOX guía de tiempos de respuesta de fusibles frente a MCB.
Tamaños de fusibles NH y tamaños de fusibles estándar
Los fusibles NH son eslabones fusibles industriales de cuchilla comúnmente utilizados en cuadros de distribución, seccionadores bajo carga con fusibles, centros de control de motores, alimentadores de transformadores y paneles de baja tensión de alta corriente.
Las dimensiones y clasificaciones exactas deben verificarse en la hoja de datos del fabricante y en la base del fusible correspondiente. La siguiente tabla es una referencia de selección práctica, no un sustituto de la norma del producto o de la hoja de datos.
| Tamaño NH | Dirección del rango de corriente típico | Aplicación común |
|---|---|---|
| NH000 / NH00C | Alimentadores industriales pequeños y cuadros compactos | Cuadros de control, subdistribución, motores pequeños |
| NH00 | Hasta la gama industrial inferior | Cuadros de distribución, cargas medias |
| NH0 | Uso industrial menor dependiendo del sistema | Cuadros especializados y soportes compactos |
| NH1 | Alimentadores industriales medios | Control de motores, alimentadores de distribución |
| NH2 | Alimentadores de mayor corriente | Motores de mayor tamaño, circuitos industriales |
| NH3 | Distribución de alta corriente | Distribución principal, circuitos secundarios de transformadores |
| NH4 | Servicio y distribución de muy alta corriente | Alimentadores industriales grandes y equipos de acometida |

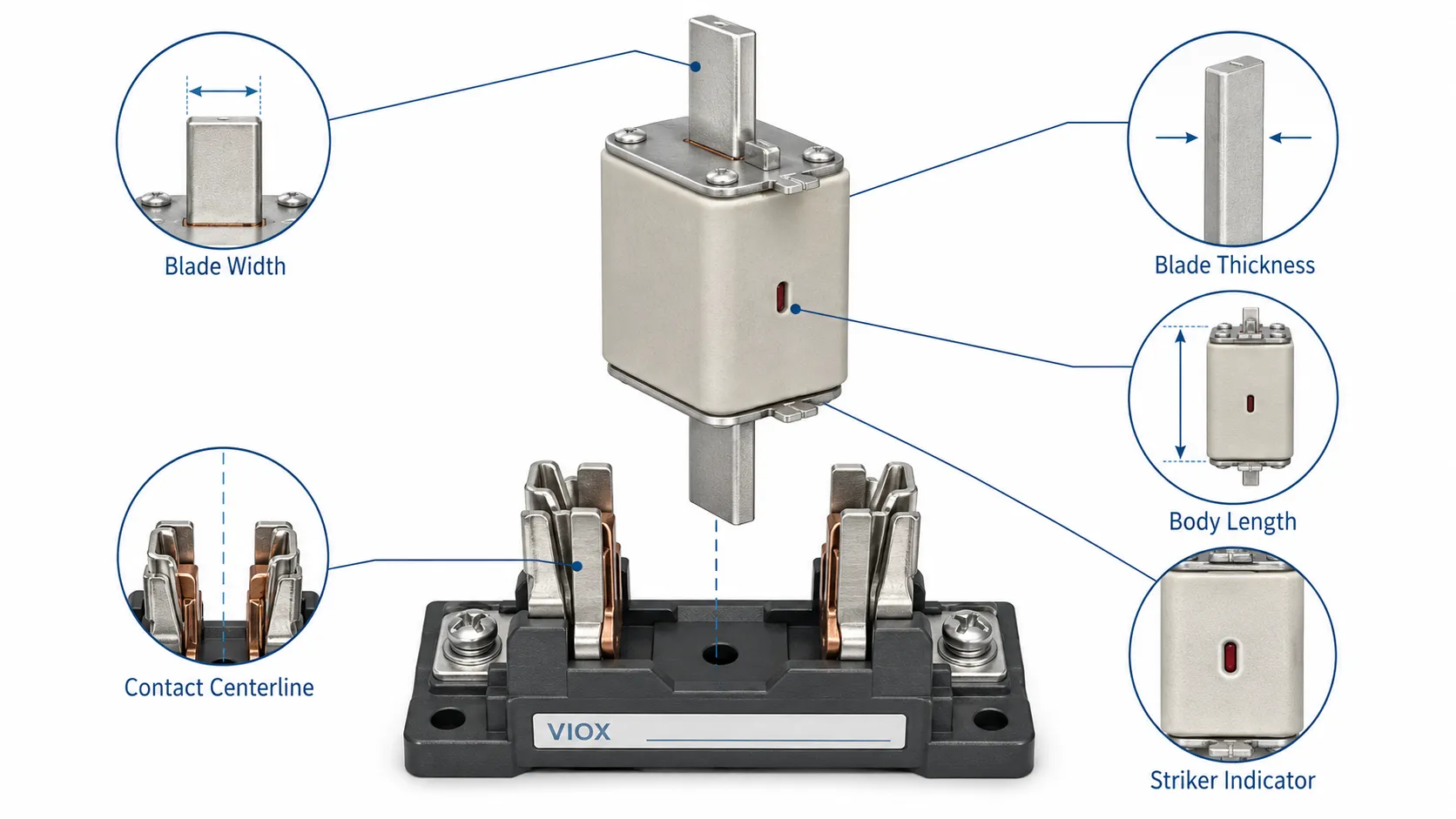

Para trabajos de reemplazo, no utilice únicamente el nombre del tamaño NH. Solicite el plano dimensional del fabricante y confirme el ancho de la cuchilla, el espesor de la cuchilla, la longitud del cuerpo, la línea central de contacto, la posición del indicador/percutor y la base portafusibles o el interruptor seccionador fusible compatible. Los productos NH000, NH00C y NH00 pueden parecer similares en aplicaciones de paneles pequeños, pero la compatibilidad con el soporte no es automática.
| Elemento de compatibilidad NH | Por qué es importante |
|---|---|
| Ancho y espesor de la cuchilla | Determina si el contacto de cuchilla se asienta correctamente en la base portafusibles |
| Línea central de contacto y longitud del cuerpo | Evita una mala alineación, inserción parcial o calentamiento excesivo del contacto |
| Tipo de base portafusibles o interruptor seccionador | Confirma el ajuste mecánico y la distancia de seguridad operativa |
| Posición del indicador o percutor | Debe coincidir con el portafusibles, microinterruptor o ventana de indicación si se utiliza |
| Disipación de potencia y temperatura de la envolvente | Los eslabones NH más grandes pueden sobrecalentarse si la envolvente es compacta o tiene poca ventilación |
Verificaciones para la selección de fusibles NH
Antes de solicitar un eslabón fusible NH, confirme:
- Compatibilidad entre el tamaño NH y la base portafusible
- Categoría de utilización, como gG o aM
- corriente nominal
- Tensión nominal, CA o CC
- capacidad de ruptura
- disipación de potencia y temperatura de la envolvente
- requisito de percutor o indicador
- compatibilidad con seccionadores de fusibles
- si el procedimiento del sitio prohíbe el reemplazo de fusibles bajo tensión
Para la construcción de fusibles de alta capacidad de ruptura, consulte el guía de fusibles HRC de VIOX.
Tamaños de fusibles cilíndricos IEC
Los eslabones fusibles cilíndricos se utilizan ampliamente en circuitos de control, paneles compactos, cadenas fotovoltaicas, protección de semiconductores y portafusibles para riel DIN.
| Tamaño cilíndrico | Uso típico |
|---|---|
| 10 x 38 mm | Circuitos de control, cadenas fotovoltaicas, protección compacta |
| 14 x 51 mm | Controles industriales y circuitos de potencia |
| 22 x 58 mm | Circuitos de control y distribución de mayor corriente |
No elija fusibles cilíndricos basándose únicamente en sus dimensiones. Un fusible de 10 x 38 mm puede utilizarse en diferentes clases de tensión y categorías. Un fusible gG de 10 x 38, un fusible gPV de 10 x 38 y un fusible para semiconductores con dimensiones similares no son intercambiables sin verificar sus especificaciones nominales.
Fusibles gPV según la norma IEC 60269-6
Las cadenas fotovoltaicas solares requieren fusibles diseñados para condiciones de falla de CC fotovoltaica. Esa es la función de los eslabones fusibles gPV bajo la norma IEC 60269-6.
La selección de fusibles fotovoltaicos es diferente a la selección de fusibles de CA comunes porque:
- Las cadenas fotovoltaicas operan en CC.
- La corriente continua no tiene un paso por cero natural.
- las cadenas en paralelo pueden realimentar la corriente de falla.
- La corriente de cortocircuito de la cadena es cercana a la corriente de funcionamiento en comparación con muchos sistemas de CA.
- El voltaje puede aumentar en condiciones de frío.
Para las cajas combinadoras solares, la selección del fusible gPV debe coordinarse con la Isc del módulo fotovoltaico, el número de cadenas, el voltaje máximo de CC, la tensión nominal del portafusibles y el diseño del inversor/caja combinadora.
Para una protección más amplia de cajas combinadoras solares, consulte la guía de VIOX guía de diseño de protección para cajas combinadoras solares.
IEC 60269 frente a fusibles UL Clase G
El término Fusible Clase G puede generar confusión porque suena similar a IEC gG. IEC gG y UL Clase G no son lo mismo.
| Plazo | Familia de normas | Significado |
|---|---|---|
| Fusible gG | Categoría de utilización IEC 60269 | Fusible de rango completo para uso general en cables y distribución |
| Fusible Clase G | Clase de fusible UL 248 | Clase dimensional y de rendimiento norteamericana |
| G en gG | Letra de aplicación en el código IEC | Protección de propósito general |
| Clase G | Nombre de clase de fusible UL | No es equivalente al marcado IEC gG |
Si un comprador solicita un “fusible G”, aclare si se refiere a IEC gG, UL Clase G o simplemente a un fusible de propósito general. Esto es especialmente importante para pedidos de exportación y adquisiciones de reemplazo.
Cómo seleccionar un fusible IEC 60269
Utilice esta secuencia para la selección práctica de fusibles.
| Paso | Qué decidir | Por qué es importante |
|---|---|---|
| 1 | Aplicación | Cable, motor, FV, semiconductor, transformador o sistema de baterías |
| 2 | Categoría de utilización | gG, aM, gPV, aR, gR u otra categoría |
| 3 | Tensión nominal | Debe coincidir con la tensión del circuito de CA o CC y el máximo del sistema |
| 4 | Corriente nominal | Debe coordinarse con el cable, la carga y el entorno térmico |
| 5 | Capacidad de ruptura | Debe superar la corriente de cortocircuito prospectiva en el punto de instalación |
| 6 | Tamaño físico | Los sistemas de fusibles NH, cilíndricos, D/D0 u otros deben coincidir con el portafusibles |
| 7 | Curva tiempo-corriente | Necesario para la selectividad y el arranque de motores |
| 8 | Energía pasante I2t | Importante para la coordinación de semiconductores y la limitación de corriente |
| 9 | Disipación de potencia | Afecta al calor de la envolvente y a la temperatura del portafusibles |
| 10 | Documentación | Hoja de datos, referencia normativa, marcado y evidencia de pruebas |
Para la evaluación del producto, consulte la Página de productos de fusibles VIOX.
Errores comunes de selección
Error 1: Seleccionar solo por amperaje
Un “fusible de 63A” no es información suficiente. Un fusible gG de 63A, un fusible aM de 63A y un fusible gPV de 63A pueden comportarse de manera muy diferente.
Error 2: Confundir el ajuste físico con la compatibilidad eléctrica
Si un cartucho fusible encaja en un portafusibles, aún puede tener la categoría, tensión nominal, poder de corte o curva tiempo-corriente incorrectos.
Error 3: Usar fusibles aM como protección autónoma para motores
Los fusibles aM protegen contra cortocircuitos, no contra sobrecargas sostenidas del motor. Utilícelos junto con un relé térmico de sobrecarga o un dispositivo de protección de motor.
Error 4: Ignorar la interrupción de arco en CC
Los fusibles con clasificación para CA no deben utilizarse en circuitos de CC a menos que la hoja de datos respalde explícitamente la tensión y la aplicación en CC. Los circuitos fotovoltaicos y de baterías requieren atención especial.
Error 5: Confundir IEC gG con UL Clase G
IEC gG es una categoría de utilización. UL Clase G es una clase de fusible norteamericana. No son etiquetas intercambiables.
PREGUNTAS FRECUENTES
¿Qué parte de la norma IEC 60269 debo consultar para un panel de fusibles industrial?
Para la mayoría de los paneles industriales de baja tensión, comience con IEC 60269-1 para requisitos generales y IEC 60269-2 para sistemas de fusibles industriales utilizados por personas autorizadas. Si el panel incluye cadenas fotovoltaicas, consulte también IEC 60269-6 para eslabones fusibles gPV. Si el fusible protege dispositivos semiconductores, variadores, rectificadores o electrónica de potencia, consulte IEC 60269-4 y los datos de I2t del fabricante.
¿Cuál es la diferencia práctica entre gG y aM al seleccionar un fusible?
Utilice gG cuando el fusible debe proteger cables o alimentadores contra sobrecargas y cortocircuitos. Utilice aM solo cuando el circuito cuenta con un dispositivo de protección contra sobrecarga independiente, como un relé térmico de sobrecarga o un relé de protección de motor. El fusible aM se elige para soportar la corriente de arranque del motor mientras sigue despejando corrientes de cortocircuito elevadas.
¿Qué significan 1.25 x In y 1.6 x In para un fusible gG?
Estos valores son parte del concepto convencional de corriente de no fusión y de fusión utilizado en la verificación de fusibles según la norma IEC. En términos prácticos, ayudan a definir cómo se comporta un fusible gG bajo condiciones de sobrecarga sostenida. No constituyen una regla de dimensionamiento completa. La selección final aún requiere considerar la capacidad de corriente del cable, el método de instalación, la temperatura ambiente, el aumento de temperatura en la envolvente y la curva tiempo-corriente del fabricante.
¿Por qué los fusibles aM pueden tolerar la corriente de arranque de un motor?
Los fusibles aM son fusibles de rango parcial para motores. Su característica tiempo-corriente está diseñada para que el fusible no actúe durante el arranque normal del motor, donde la corriente puede ser varias veces la corriente nominal del motor durante un corto periodo. Es por esto que los fusibles aM deben coordinarse con el perfil de arranque del motor y un dispositivo de sobrecarga independiente.
¿Puede un fusible aM proteger un cable por sí solo?
No. Un fusible aM no es un dispositivo autónomo de protección contra sobrecargas en cables. Está diseñado para la protección contra cortocircuitos en circuitos de motores y debe combinarse con una protección contra sobrecargas. Si el circuito requiere que el propio fusible proporcione protección contra sobrecargas al cable, un fusible gG correctamente seleccionado suele ser el punto de partida más seguro.
¿Son intercambiables los fusibles NH000, NH00C y NH00?
No automáticamente. Estos tamaños pueden parecer similares en cuadros de distribución compactos, pero el portafusibles o el seccionador deben coincidir con el eslabón fusible. Antes de realizar el reemplazo, confirme en el plano del fabricante el ancho de la cuchilla, el espesor de la cuchilla, la longitud del cuerpo, la línea central de contacto y la base o soporte compatible exacto.
¿Qué debo verificar antes de reemplazar un eslabón fusible NH por otra marca?
Verifique la categoría de utilización, la tensión nominal, la corriente nominal, el poder de corte, el tamaño NH, las dimensiones de las cuchillas/contactos, la posición del indicador o percutor, la disipación de potencia y la compatibilidad con el soporte. Un fusible de reemplazo también debe cumplir con los requisitos de aprobación del proyecto y no debe aumentar el calor en el envolvente por encima de la capacidad nominal del portafusibles o seccionador.
¿Por qué la curva tiempo-corriente es más importante que el amperaje nominal por sí solo?
Dos fusibles con el mismo amperaje nominal pueden funcionar de manera muy diferente. La curva determina la tolerancia al arranque de motores, el comportamiento ante sobrecargas, la respuesta ante cortocircuitos y la selectividad con dispositivos aguas arriba. Para circuitos de motores, alimentadores de transformadores, protección de semiconductores y cadenas fotovoltaicas, la curva y la energía pasante I2t suelen ser más importantes que el valor de corriente impreso por sí solo.
¿Cuándo debo usar un fusible gPV en lugar de un fusible gG?
Usa una gPV fusible al proteger cadenas fotovoltaicas de CC o circuitos de cajas combinadoras. Los circuitos fotovoltaicos presentan un comportamiento de arco de CC, un alto voltaje de circuito abierto en condiciones de frío y un margen de corriente de falla limitado en comparación con muchos sistemas de CA. No se debe utilizar un fusible gG normal en una cadena fotovoltaica de CC a menos que la hoja de datos respalde explícitamente esa aplicación fotovoltaica de CC.
¿Es el IEC gG lo mismo que el UL Clase G?
No. IEC gG es una categoría de utilización de la norma IEC 60269. UL Clase G es una clase de fusible norteamericana bajo el sistema de fusibles UL. Los dos nombres suenan similares pero se refieren a marcos normativos diferentes.
¿Se pueden sustituir los eslabones fusibles IEC de diferentes marcas?
A veces, pero solo después de verificar la hoja de datos. El reemplazo debe coincidir con el sistema de fusibles IEC, la categoría de utilización, la tensión nominal, la corriente nominal, la capacidad de ruptura, el tamaño físico, la compatibilidad con el portafusibles, los límites de disipación de potencia y cualquier lista de aprobación específica del proyecto. La sustitución de marca nunca debe basarse únicamente en el tamaño del cuerpo o el color de la etiqueta.
¿Cómo debo elegir la capacidad de ruptura de un fusible IEC?
La capacidad de ruptura del fusible debe exceder la corriente de cortocircuito prospectiva en el punto de instalación. Para paneles industriales, este valor depende del tamaño del transformador, la impedancia del transformador, la longitud del cable, la protección aguas arriba y la tensión del sistema. No asuma que un fusible físicamente similar tiene la misma capacidad de interrupción; verifique la capacidad de ruptura nominal en la hoja de datos.
¿Cómo sé si un fusible instalado realmente se ha fundido?
Algunos eslabones fusibles tienen indicadores o percutores, pero no todos los indicadores son visibles en cada portafusibles. La inspección visual por sí sola no siempre es suficiente, especialmente en paneles cerrados o portafusibles antiguos. Para conocer los métodos de prueba en campo, consulte la guía de VIOX sobre cómo saber si un fusible está fundido.
Conclusión
La selección de fusibles según la norma IEC 60269 no es solo un ejercicio de amperaje. Una especificación correcta del fusible debe coincidir con la pieza estándar, la categoría de utilización, la tensión nominal, la corriente nominal, la capacidad de ruptura, el tamaño físico, el portafusibles y la curva tiempo-corriente.
Utilice esta guía como punto de partida para la selección de fusibles IEC, luego verifique la curva exacta de la hoja de datos, la compatibilidad del portafusibles, la temperatura del gabinete y la norma del proyecto antes de pedir o reemplazar un eslabón fusible.
