Un relé de control de corriente mide corriente AC o DC, la compara con uno o más umbrales, aplica lógica de temporización y restablecimiento, y cambia una salida de control cuando la condición monitoreada es anormal. La salida puede comandar un contactor, informar a un PLC u operar una alarma. En la mayoría de las aplicaciones, el relé de control no interrumpe la corriente de carga ni elimina una falla por sí mismo.
Esto hace que el control de corriente sea útil cuando la carga eléctrica es un indicador práctico del estado de la máquina. Un aumento de corriente puede indicar un atasco o una carga mecánica excesiva. Una disminución de corriente puede indicar funcionamiento en seco, una correa rota, pérdida de carga o un elemento calefactor abierto. La tarea de ingeniería consiste en decidir si la corriente es un indicador fiable del proceso y, a continuación, establecer los umbrales y retardos que distingan una falla real de los transitorios operativos normales.
¿Qué es un relé de control de corriente?
Un relé de control de corriente —también llamado relé de detección de corriente o relé de corriente— es un dispositivo de medición y decisión utilizado en un circuito de control. Su función puede reducirse a cinco etapas:
- Medición: detectar la corriente de carga directamente o a través de un sensor adecuado.
- Comparación: probar el valor medido frente a un umbral de sobrecorriente, un umbral de subcorriente, o ambos.
- Cualificación por tiempo: requerir que la condición persista durante un retardo configurado.
- Cambio de estado de salida: accionar una salida de control electromecánica o de estado sólido.
- Iniciar una respuesta externa: permitir que un contactor, PLC, alarma u otro dispositivo de control realice la acción requerida.

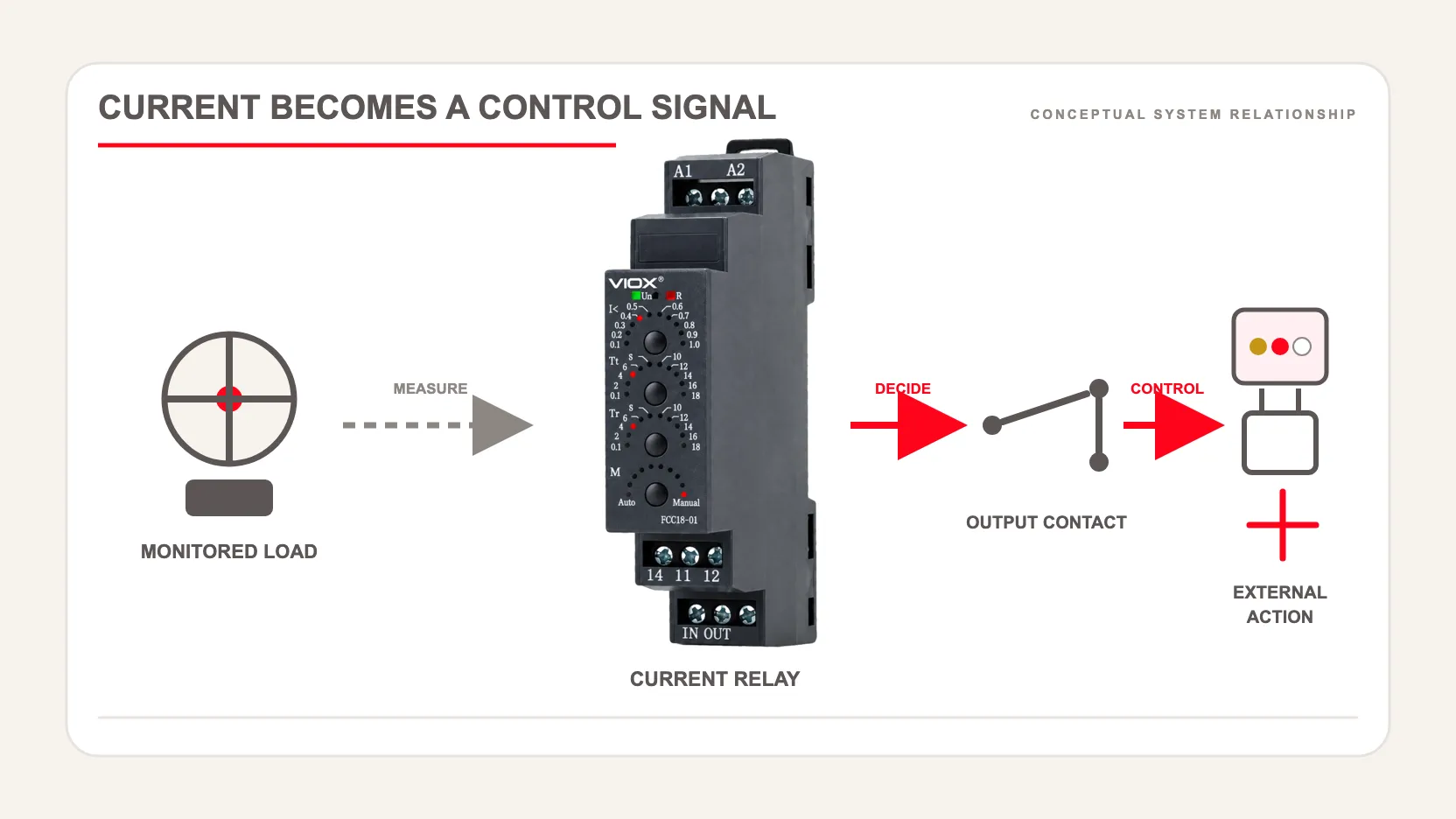

Esta cadena de señales es la distinción central entre monitoreo y interrupción de potencia. Un relé puede iniciar una secuencia de parada, pero el dispositivo seleccionado para conmutar o proteger el circuito de potencia debe estar dimensionado para esa función independiente.
Cómo funciona un relé de control de corriente

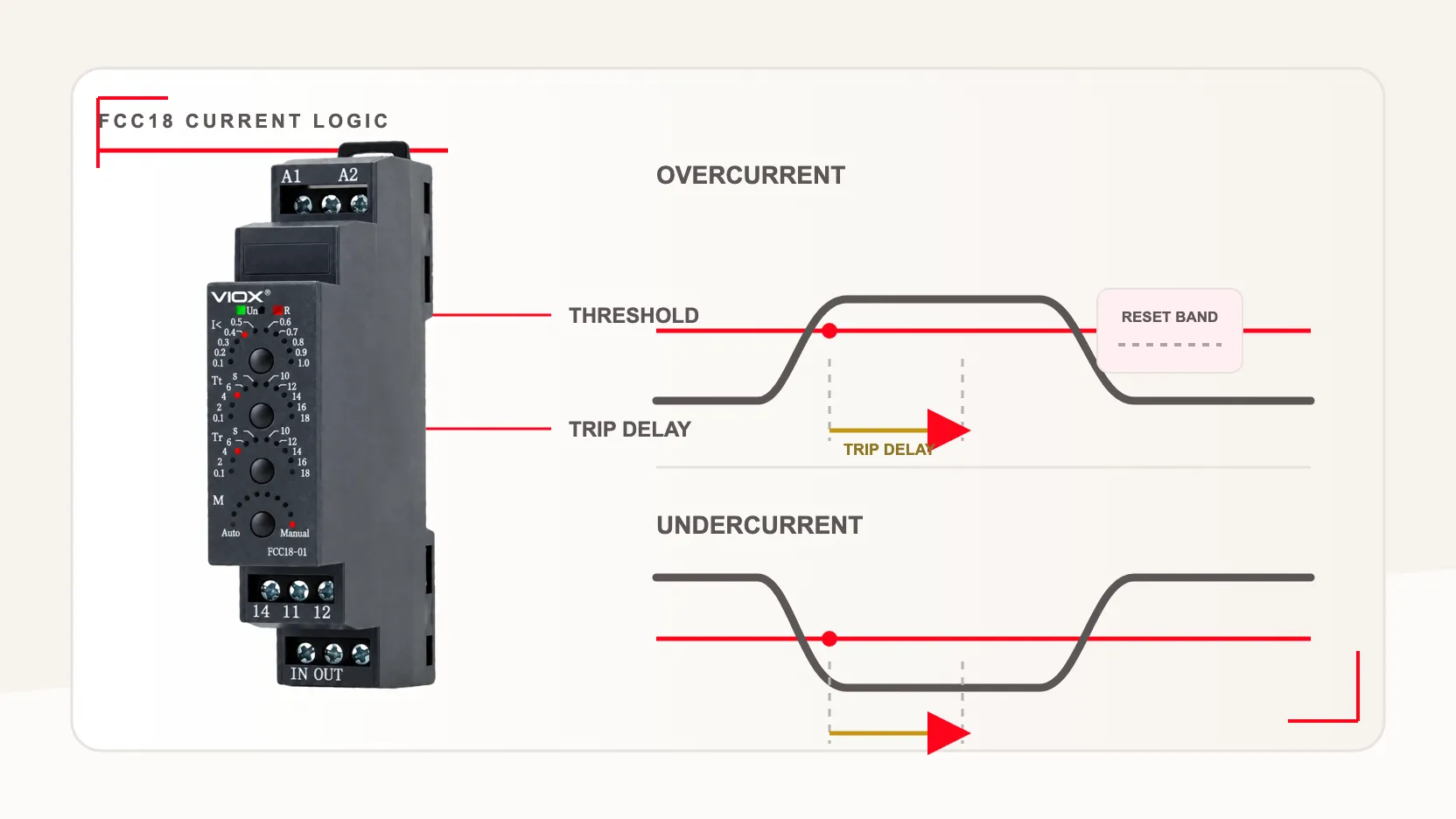

El relé evalúa continuamente la corriente monitoreada, representada aquí como Yo, frente a una referencia ajustable o fija.
Monitoreo de sobrecorriente
Un relé de monitoreo de sobrecorriente inicia su lógica de temporización cuando Yo aumenta por encima del umbral alto Imáx.. Si la corriente permanece por encima del umbral durante el retardo de disparo, la salida cambia de estado. Si la corriente regresa a la región permitida antes de que expire el retardo, un relé configurado correctamente no emite la salida de falla.
Este retardo puede rechazar la corriente de arranque de motores, la corriente de irrupción de calentadores, picos breves de corte u otros transitorios esperados. No es un sustituto para una protección contra cortocircuito o sobrecarga coordinada adecuadamente.
Monitoreo de subcorriente
Un relé de subcorriente inicia su lógica de temporización cuando Yo cae por debajo del umbral bajo Imin. Una corriente baja sostenida puede indicar que un motor ha perdido su carga mecánica, una bomba está funcionando en seco, una correa se ha roto o una rama de calefacción está abierta. La interpretación depende de la máquina: una corriente baja es evidencia de una carga eléctrica reducida, no la prueba de un fallo mecánico específico.
Monitorización por ventana
Un relé de corriente de ventana supervisa ambos límites. La corriente es aceptable mientras permanece entre Imin y Imáx.. Caer por debajo del límite inferior o subir por encima del límite superior inicia la lógica de temporización asociada. La supervisión de ventana es útil cuando tanto la pérdida de carga como la carga excesiva son estados de fallo significativos.
La corriente debe cruzar un umbral durante el retardo configurado antes de que la salida cambie; el comportamiento de restablecimiento es específico de cada modelo.
Por qué son importantes el nivel de restablecimiento y la histéresis
Si un relé se disparara exactamente al mismo valor en el que se restablece, pequeñas fluctuaciones de corriente cerca del umbral podrían hacer que la salida oscilara. Por lo tanto, los fabricantes definen un límite de restablecimiento o histéresis entre las condiciones de operación y liberación. Algunos modelos expresan esto como un porcentaje del umbral; otros publican valores de activación y desactivación por separado.
El restablecimiento puede ser automático después de que la corriente regrese al rango permitido, o manual, de modo que un operador deba reconocer el evento. También puede haber disponible un retardo de restablecimiento independiente. Lea siempre el diagrama de tiempos del modelo seleccionado: etiquetas similares en el panel frontal pueden producir secuencias de salida diferentes.
Lo que hace (y lo que no hace) un relé de control de corriente
Un monitor de corriente pertenece a la capa de medición y control. No debe considerarse como un reemplazo automático para todos los dispositivos relacionados con la corriente en un tablero.
| Dispositivo | Función principal | Lo que aporta | Lo que no reemplaza automáticamente |
|---|---|---|---|
| Relé de monitoreo de corriente | Detectar una condición de corriente y cambiar una salida de control | Lógica de umbral, temporización, restablecimiento y señalización | Protección contra cortocircuitos en derivación o un dispositivo de conmutación de potencia |
| Transformador de corriente (CT) | Reproduce la corriente a un valor secundario escalado | Interfaz de medición de corriente aislada galvánicamente para equipos compatibles | Una decisión de umbral completa y salida de control |
| Relé de sobrecarga térmica | Responder a la sobrecarga sostenida del motor según un modelo térmico | Funciones de protección contra sobrecarga del motor y relacionadas con la fase definidas por el dispositivo seleccionado | Monitoreo de subcorriente de procesos de propósito general |
| Interruptor automático o fusible | Interrumpir la corriente de falla especificada dentro de sus valores nominales | Protección contra sobrecorriente y aislamiento de circuitos según diseño | Interpretación del estado del proceso o lógica de control ajustable |
| Contactor | Cierre y apertura de una carga de forma repetida cuando se acciona su bobina | Conmutación de potencia nominal | Detección de fallos o protección contra cortocircuito |
Las familias de equipos también tienen diferentes contextos normativos. La norma IEC 60255-1 cubre los requisitos comunes para relés de medida y equipos de protección; la IEC 61869-2 aborda los transformadores de corriente; la IEC 60947-4-1 cubre contactores, arrancadores de motor y equipos de protección contra sobrecarga asociados; y la IEC 60947-5-1 cubre dispositivos electromecánicos para circuitos de control. Estos alcances ayudan a clasificar las funciones, pero aún así se debe verificar la norma de producto aplicable y las reglas de instalación para el dispositivo y el mercado específicos.
El relé monitorea la corriente y cambia una salida de control; un dispositivo externo realiza la acción de control final.
Para una comparación más profunda de las funciones de conmutación e interrupción, consulte Contactor vs Interruptor automático. Para la protección térmica del motor, utilice el Explicación del relé de sobrecarga térmica guía.
Los cuatro ajustes que determinan el comportamiento
La mayoría de los errores de selección o puesta en marcha provienen de tratar el umbral de corriente como el único ajuste. En la práctica, cuatro parámetros definen la respuesta.
1. Umbral de corriente
Establezca el umbral a partir de la operación normal medida, no solo de la placa de características del motor o de una estimación de carga teórica. Registre la corriente durante el arranque, la carga estable, la carga mínima aceptable, la carga máxima aceptable y los cambios representativos del proceso. Sitúe el umbral lo suficientemente lejos de la variación normal para evitar operaciones molestas, pero lo suficientemente cerca para detectar el estado anormal previsto.
2. Retardo de disparo
El retardo de disparo es el tiempo que debe persistir una condición de corriente anormal antes de que la salida cambie. Un retardo demasiado corto puede interpretar la corriente de irrupción o los picos de proceso como fallos. Un retardo demasiado largo puede permitir que continúe un bloqueo, una marcha en vacío o una pérdida de carga. El valor correcto sigue la constante de tiempo del proceso y la consecuencia de una acción retardada.
3. Condición de rearme
El rearme automático es adecuado para procesos que pueden reanudarse de forma segura después de que la corriente vuelve a la normalidad. El rearme manual conserva la indicación de fallo y requiere confirmación. Cuando un reinicio automático podría crear un peligro, el comportamiento de rearme debe coordinarse con el diseño de seguridad y reinicio de la máquina; un relé de monitorización no es automáticamente un relé de seguridad.
4. Retardo de rearme o lógica de reinicio
Un retardo de rearme evita ciclos rápidos después de que la corriente vuelve a entrar en el rango normal. También puede proporcionar tiempo para que una condición de presión, flujo o mecánica se estabilice. La secuencia de control completa, incluyendo la desconexión del contactor, la lógica del PLC, las alarmas y el reinicio permitido, debe revisarse en lugar de configurar el relé de forma aislada.
Cuándo la corriente es una señal de proceso útil
El monitoreo de corriente es más efectivo cuando la carga eléctrica cambia de manera consistente con la condición mecánica o de proceso de interés.
| Condición de corriente | Posible significado del proceso | Respuesta de control típica | Verificación necesaria |
|---|---|---|---|
| La corriente aumenta por encima de lo normal | Atasco, agarrotamiento, avance excesivo, alta demanda de par | Alarma, parada controlada, secuencia de descarga | Confirme que los picos normales de arranque o corte no se solapen con la región de falla |
| La corriente cae por debajo de lo normal | Bomba funcionando en seco, correa rota, pérdida de carga mecánica | Detener la bomba, alarma, cambiar a modo de espera | Confirme que el funcionamiento con bajo flujo o sin carga produce un cambio de corriente repetible |
| La corriente desaparece | Calentador abierto, carga desconectada, motor detenido | Indicación de falla o enclavamiento de proceso | Distinga el estado de apagado por comando de un circuito abierto no intencionado |
| La corriente permanece dentro de un rango | Carga operativa esperada | Permitir la operación o confirmar el estado del proceso | Validar el rango en cuanto a suministro, temperatura y variación del producto |
| La corriente fluctúa alrededor de un límite | Proceso inestable o umbral mal definido | Retardo, histéresis o revisión de diagnóstico | No enmascare una inestabilidad mecánica real añadiendo únicamente un retardo |
Bombas y ventiladores
La subcorriente puede indicar una pérdida de carga hidráulica o aerodinámica, incluyendo algunas condiciones de funcionamiento en seco. La sobrecorriente puede indicar un bloqueo, problemas en los rodamientos o una presión excesiva. Debido a que el tipo de bomba, el control de velocidad, las propiedades del fluido y el punto de operación afectan a la corriente, las mediciones durante la puesta en marcha son esenciales.
Cintas transportadoras, trituradoras y mezcladoras
El monitoreo de sobrecorriente puede identificar un agarrotamiento sostenido o una carga de material excesiva. La subcorriente puede señalar un acoplamiento roto, una correa rota o la ausencia de producto. Un retardo de umbral debe permitir el paso de los escalones de carga normales, pero actuar antes de que la consecuencia mecánica se vuelva inaceptable.
Calentadores
La presencia de corriente puede confirmar que una rama de calefacción está energizada. Un valor inferior al esperado puede revelar un elemento abierto o una etapa fallida en un banco de múltiples elementos. La corriente por sí sola no confirma la temperatura suministrada, por lo que complementa, en lugar de reemplazar, a un sensor de temperatura y a un dispositivo de límite de temperatura.
Máquinas herramienta y estaciones automatizadas
La corriente puede proporcionar una firma de carga u operación de bajo costo para husillos, actuadores, solenoides y otras cargas. Es más adecuada para procesos repetibles. Si las bandas de corriente de falla y de corriente normal se superponen sustancialmente, el monitoreo de vibración, presión, flujo, posición o potencia puede proporcionar una señal más confiable.
Cómo seleccionar un relé de control de corriente
Utilice la siguiente secuencia para convertir la aplicación en una especificación defendible.
1. Defina primero la condición anormal
Exprese el evento del proceso en lenguaje sencillo: “detectar una cinta transportadora bloqueada”, “detener una bomba tras una pérdida de carga sostenida” o “confirmar que el calentador consume corriente después de recibir la orden de encendido”. Luego, decida si la monitorización de sobrecorriente, subcorriente, pérdida de corriente o de ventana representa mejor dicho evento.
2. Haga coincidir la AC o DC y el rango de medición
Confirme si el circuito monitorizado es AC o DC, su frecuencia cuando sea relevante, y las corrientes esperadas de mínimo, normal, arranque y falla. La banda de funcionamiento normal debe situarse cómodamente dentro del rango ajustable del relé. No seleccione un rango solo porque su máximo sea igual a la capacidad nominal de la carga.
Verifique también cómo mide la corriente el relé. Los métodos de respuesta promedio y de valor eficaz (true-RMS) pueden comportarse de manera diferente con formas de onda distorsionadas, controles de ángulo de fase, rectificadores y variadores de frecuencia. Las instrucciones del fabricante determinan si un relé determinado es adecuado para dichas formas de onda o ubicaciones.
3. Elija la medición directa o un sensor externo
Algunos relés dirigen el conductor monitorizado a través del dispositivo o de sus bornes de corriente. Otros sistemas utilizan un transformador de corriente o sensor externo. La medición directa puede simplificar las aplicaciones de baja corriente; un sensor externo puede ampliar el rango o proporcionar separación. La relación, la carga, la precisión, la polaridad y los requisitos de seguridad del sensor deben ser compatibles con la entrada del relé.
Cuando se utilice un CT convencional, siga el procedimiento de seguridad del circuito secundario del fabricante del CT; no improvise pruebas o instalaciones en circuito abierto.
4. Seleccione las funciones de monitoreo y restablecimiento
Especifique sobrecorriente, subcorriente, ventana, restablecimiento manual/enclavado o restablecimiento automático. Compruebe si se requiere inhibición de arranque, retardos de disparo y restablecimiento separados, memoria tras la pérdida de alimentación y lógica de salida a prueba de fallos. La notación de contacto “normalmente abierto” por sí sola no explica el estado de la salida durante el funcionamiento normal, la pérdida de alimentación auxiliar o una falla monitoreada.
5. Verifique la alimentación auxiliar
La tensión de alimentación del relé es independiente del rango de corriente monitoreada. Confirme la alimentación AC o DC, la tolerancia permitida, la frecuencia, el consumo de energía y qué sucede cuando desaparece la alimentación auxiliar.
6. Diseñe la interfaz de salida
Identifique qué accionará la salida: una entrada de PLC, un relé intermedio, una bobina de contactor, una alarma o un circuito de desconexión. Verifique la disposición de los contactos, la categoría de utilización nominal o los datos de conmutación DC, la carga de conmutación mínima, la vida útil eléctrica y los requisitos de supresión para bobinas inductivas. Un valor de amperaje principal no demuestra por sí solo la idoneidad para una bobina de contactor o una carga DC en particular.
7. Compruebe la precisión y el entorno
Revise la precisión del umbral, la repetibilidad, la influencia de la temperatura, el tiempo de respuesta, la categoría de instalación, el aislamiento, la envolvente, el grado de contaminación, el montaje, la vibración y las aprobaciones aplicables. Utilice el manual del dispositivo actual y las normas de instalación locales como documentos de referencia.
Ejemplo VIOX FCC18: Adaptación de la función a la aplicación
El Relé de corriente monofásico VIOX FCC18 ilustra cómo una familia de productos puede separar las tareas de monitoreo de corriente en cuatro variantes funcionales.
| Variante FCC18 | Función de monitoreo publicada | Método de restablecimiento | Ejemplo de caso de uso |
|---|---|---|---|
| FCC18-01 | Sobrecorriente | Automático después de que la corriente vuelve a estar por debajo del límite de restablecimiento publicado | Detectar carga excesiva sostenida o bloqueo |
| FCC18-02 | Subcorriente | Automático después de que la corriente vuelve a estar por encima del límite de restablecimiento publicado | Detectar la pérdida de carga o una condición de funcionamiento en seco donde la corriente es un indicador válido |
| FCC18-03 | Sobrecorriente y subcorriente | Reinicio manual | Preservar un evento de alta o baja corriente para el reconocimiento del operador |
| FCC18-04 | Sobrecorriente y subcorriente | Rearme automático | Monitorear una ventana de corriente permitida en un proceso de recuperación automática |
En toda la familia, VIOX publica variantes de rango de corriente que abarcan desde 0.05–0.5 A hasta 1.6–16 A y ajustes de temporización de 0.1 a 20 segundos. Para sus descripciones de restablecimiento automático, la página del producto identifica límites de retorno por debajo del 95% del umbral alto para la operación de sobrecorriente y por encima del 105% del umbral bajo para la operación de subcorriente. Estas cifras describen la página de la familia FCC18; no deben generalizarse a otros relés de corriente.
La variante correcta sigue dependiendo de la forma de onda monitoreada, las mediciones de corriente normal y anormal, la alimentación auxiliar, el ciclo de trabajo de salida, la filosofía de restablecimiento, las condiciones de instalación y la documentación actual del producto. Explore la gama de relés de corriente VIOX cuando la función de monitoreo haya sido definida.
Puesta en servicio sin disparos intempestivos
Un proceso de puesta en marcha disciplinado es más fiable que adivinar un porcentaje de la corriente nominal.
- El documento establece: enumere los estados de comando de apagado, arranque, sin carga, mínimo normal, máximo normal y falla prevista.
- Mida la corriente representativa: incluya la tolerancia de suministro, el equipo en caliente y en frío, y la variación realista del producto o proceso.
- Establezca un umbral provisional: mantenga un margen claro entre la variación normal y la banda de falla detectable.
- Establezca el retardo útil mínimo: permita el paso de transitorios legítimos mientras se mantiene dentro de la duración máxima de falla aceptable del proceso.
- Pruebe la respuesta completa: verifique la indicación del relé, el estado de salida, la acción del contactor o del PLC, el comportamiento de la alarma y la secuencia de restablecimiento.
- Pruebe la pérdida de alimentación auxiliar: confirme que el estado de salida resultante coincida con la filosofía de control.
- Registre los ajustes: documente el umbral final, la temporización, el modo de restablecimiento, las condiciones de prueba y el resultado de aceptación dentro de los registros del panel.
Si la corriente normal y la de falla se solapan, aumentar el retardo puede reducir los disparos intempestivos, pero no puede crear una separación de medición. Reconsidere la ubicación del sensor, el estado de la máquina utilizado para la evaluación o la variable de proceso que se está monitoreando.
Control de corriente frente a control de tensión
La corriente responde a “¿cuánta carga eléctrica está consumiendo el equipo?”. El voltaje responde a “¿está presente el suministro esperado y dentro de los límites?”. Revelan diferentes modos de falla. Un motor bloqueado puede mantener un voltaje de suministro normal mientras consume una corriente excesiva; una carga abierta puede mantener el voltaje en el punto de control mientras no consume corriente. Por el contrario, la secuencia de fase, la pérdida de fase o los límites de voltaje de suministro son tareas para un dispositivo de monitoreo de voltaje o de fase.
Use la Guía de relés de monitoreo de voltaje cuando la variable principal es la condición de suministro en lugar de la corriente de carga. Algunos sistemas necesitan ambas mediciones, con el PLC o el circuito de control coordinando sus salidas.
Puntos clave de ingeniería
Un relé de monitoreo de corriente es valioso porque convierte una firma de carga eléctrica en una decisión de control temporizada. La aplicación confiable depende de cinco elecciones: la señal de proceso correcta, un rango y método de medición adecuados, umbrales separados de la variación normal, retardos ajustados a los transitorios reales y una interfaz de salida diseñada para el dispositivo que realiza la acción final.
Trátelo como una capa en la arquitectura de control y protección. Mantenga la protección contra cortocircuitos, la protección contra sobrecarga del motor, las funciones de seguridad y la conmutación de potencia asignadas a equipos diseñados y clasificados para esas tareas.
Fuentes Utilizadas
- VIOX FCC18-01/2/3/4 Relé de corriente monofásico — funciones, rangos, temporización y comportamiento de reinicio del producto de primera parte.
- Categoría de producto de relés de corriente VIOX — contexto de la familia de productos relacionados.
- IEC 60255-1:2022 — requisitos comunes y alcance para relés de medida y equipos de protección.
- IEC 61869-2:2012 — requisitos adicionales para transformadores de corriente.
- IEC 60947-4-1:2023 — alcance para contactores, arrancadores de motor y equipos asociados.
- IEC 60947-5-1:2024 — alcance para dispositivos electromecánicos de circuitos de control.
