Sürekli yükleme sonrasında atan bir devre kesici genellikle aşırı yüklenmeye tepki veriyordur. Hemen açılan bir kesici ise kısa devre, toprak kaçağı, arızalı bir yük, yüksek kalkış akımı, bir aksesuar komutu veya dahili bir sorun nedeniyle devreye girmiş olabilir. Açma zamanlaması bir ipucudur, ancak nedenin kesin kanıtı değildir.
Kesiciyi sürekli kapatarak, sıcaklığını hissederek veya koluna bakarak arıza teşhisi yapmayın. Cihazı ve açma göstergesini tanımlayın, nelerin çalıştığını kaydedin ve sistemin tekrar devreye alınmasının güvenli olup olmadığını kontrol edin. Duman, yanık izi, erime, su, ark veya hemen tekrarlayan bir açma durumu profesyonel inceleme gerektirir.
Önemli Çıkarımlar
- Gecikmeli bir açma, termal aşırı yük çalışmasıyla tutarlıdır ancak ölçümler ve ilgili açma eğrisi ile doğrulanmalıdır.
- Anlık bir açma, otomatik olarak kısa devreyi kanıtlamaz.
- Toprak kaçağı, kaçak akım ve ark hatası cihazları, standart bir aşırı akım kesicisinin ayırt edemediği durumlar için devreyi açabilir.
- Bir açma bayrağı, ışığı veya elektronik olay kaydı, hangi koruma fonksiyonunun çalıştığını belirtir; ancak buna neden olan hasarlı kabloyu, yükü veya bağlantıyı tanımlamayabilir.
- Gücü yeniden vermeden önce nedeni giderin ve devreyi kontrol edin. Tekrarlanan sıfırlama bir teşhis yöntemi değildir.

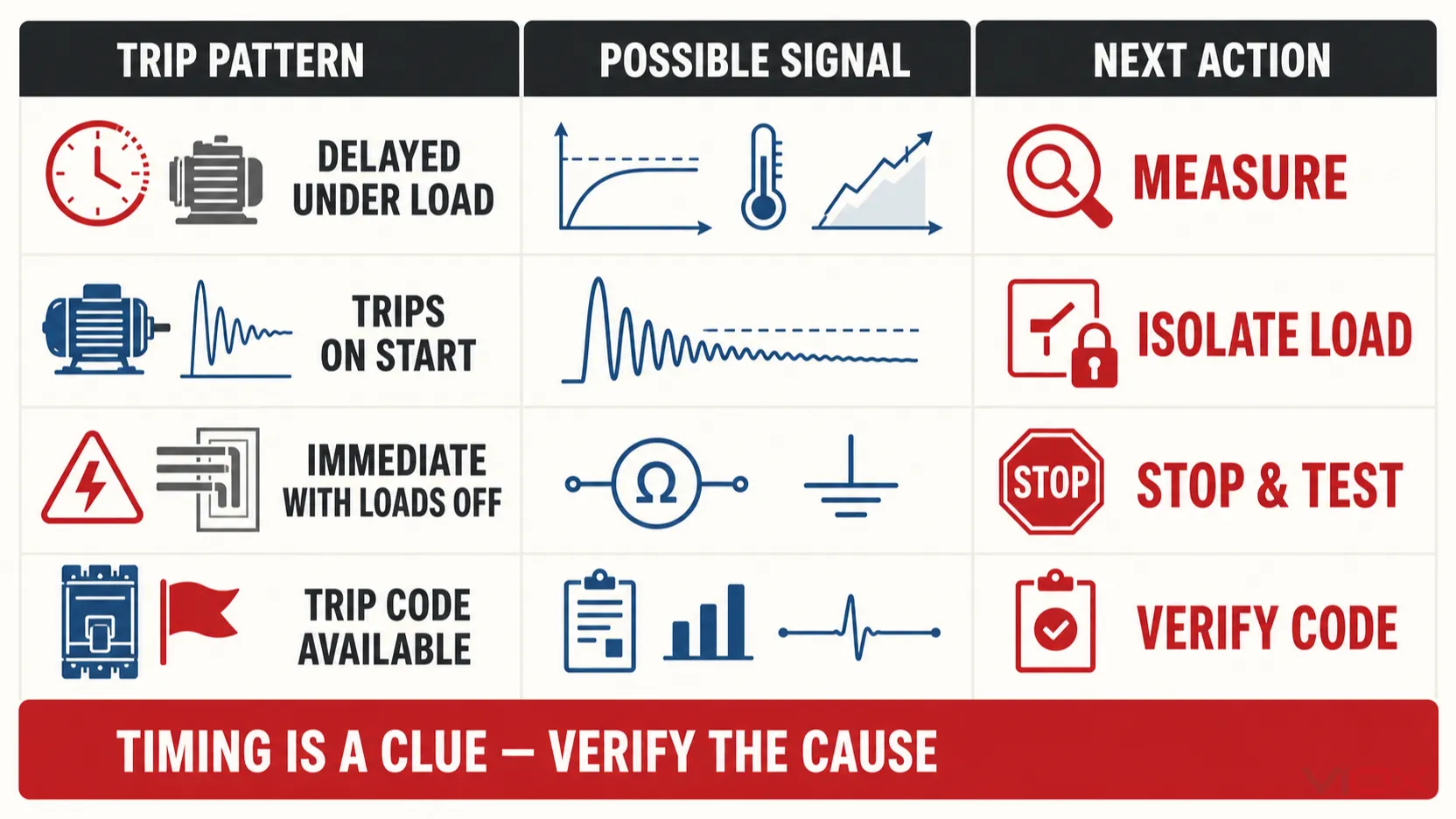

Hızlı Teşhis Matrisi
| Gözlemlenen durum | Olası nedenler | Kanıt gücü | Uygun sonraki adım |
|---|---|---|---|
| Birkaç yük bir süre çalıştıktan sonra açma yapıyor | Sürekli aşırı yük, anormal ekipman akımı, uygun olmayan ayar, aşırı ısınma | Orta düzey ipucu | Yükleri kaydedin; yetkili bir kişi akımı ölçmeli ve bunu cihaz ayarı ve açma eğrisi ile karşılaştırmalıdır |
| Bir cihaz veya makine çalışmaya başladığında açma yapıyor | Arızalı ekipman, kalkış akımı, aşırı yük, hasarlı besleme kablosu | Orta düzey ipucu | İlgili yükün bağlantısını kesin veya izole edin; durum tekrarlanırsa tekrar devreye almadan önce test edin |
| Erişilebilir yüklerin bağlantısı kesilmiş olmasına rağmen hemen açma yapıyor | Sabit tesisat arızası, kısa devre, toprak kaçağı, kesici veya aksesuar arızası | Yüksek riskli ipucu, kesin bir teşhis değildir | Yeniden kapatmayı durdurun ve devre testi planlayın |
| Toprak hatası veya kaçak akım göstergesi devreye giriyor | Toprağa kaçak, yalıtım hatası, nem, bağlı ekipman arızası | Cihaza özgü güçlü ipucu | Cihaz talimatlarını izleyin ve uygun testlerle kaçak kaynağını tespit edin |
| Ark hatası göstergesi devreye giriyor | Tespit edilen ark imzası, hasarlı kablolama veya ekipman ya da cihaz tarafından tanınan başka bir olay | Cihaza özgü güçlü ipucu | Göstergeyi koruyun ve üreticinin arıza tespit prosedürünü izleyin |
| Elektronik açma ünitesi uzun süreli, kısa süreli, ani veya toprak kaçağı koruma fonksiyonlarının devreye girdiğini raporlar | İlgili koruma fonksiyonu devreye girdi | Koruma fonksiyonuna dair daha güçlü kanıtlar | Olay verilerini kaydedin, sistemi inceleyin ve yeniden devreye almadan önce fiziksel nedeni doğrulayın |
Matris, inceleme alanını daraltır; test işlemlerinin yerini almaz.
Önce Güvenlik: Kesiciyi Ne Zaman Sıfırlamamalısınız
Duman, yanık kokusu, erimiş malzeme, gözle görülür ark, patlama sesi, suya maruz kalma, açıkta kalan iletkenler veya pano hasarı olan bir devreyi yeniden devreye almayın. Uzak durun ve güvenli izolasyonu sağlayın.
Anında tekrarlayan açma da bir durdurma koşuludur. Schneider Electric'in endüstriyel kılavuzu, yeniden kapatmadan önce arızanın tanımlanmasını, giderilmesini ve alt ekipmanların incelenmesini gerektirir. Kesiciyi açmak olayı kesintiye uğratır; ancak nedenini onarmaz.
Konut tipi bir branşman devresinde, erişilebilir cihazlar paneli açmaya gerek kalmadan kapatılabilir veya fişten çekilebilir. Talimatların sıfırlamaya izin verdiği durumlarda, Electrical Safety Foundation International, önce bağlı yüklerin çıkarılmasını ve sorun devam ederse bir elektrikçiye danışılmasını tavsiye eder. Bunu endüstriyel şalt cihazlarına veya hasarlı ekipmanlara uygulamayın.
Sorunun kaynağı giderildikten sonra doğru kol sırası için bkz. bir devre kesici nasıl sıfırlanır.
Açma Zamanlaması Size Neleri Söyleyebilir—ve Neleri Söyleyemez
Gecikmeli açma, aşırı yük çalışması ile tutarlıdır
Termal veya uzun süreli koruma, sürekli aşırı akıma yanıt verir. Daha küçük bir aşırı yük genellikle daha büyük olana göre daha uzun sürede tepki verir, ancak gerçek süre aynı zamanda kesici ailesine, ayarlara, tolerans bandına, ortam koşullarına ve önceki yükleme durumuna da bağlıdır.
Bu nedenle, birkaç dakika sonra gerçekleşen bir açma yararlı bir kanıttır, ancak çok fazla cihazın bağlı olduğunun kesin kanıtı değildir. Anormal motor akımı, mekanik yük sorunu, uygun olmayan bir ayar veya bozulmuş ekipman benzer bir durum yaratabilir. Akımı ölçerek ve ilgili cihazın zaman-akım eğrisini kontrol ederek bunu doğrulayın.
Bu eğrilerin daha derinlemesine açıklaması için VIOX kılavuzuna bkz. devre kesici açma eğrileri.
Ani bir açma, tek bir kesin nedene değil, acil bir duruma işaret eder.
Çok hızlı çalışma, yüksek akıma yanıt veren ani veya kısa süreli aşırı akım fonksiyonu ile tutarlıdır. Bu durum faz-faz veya faz-nötr kısa devresinden kaynaklanabileceği gibi, pano dışından bakıldığında benzer görünen başka koşullardan da kaynaklanabilir:
- aşırı akım korumasını çalıştıracak kadar yüksek akıma sahip bir faz-toprak hatası;
- bu korumanın mevcut olduğu durumlarda toprak hatası, kaçak akım veya ark hatası fonksiyonu;
- arızalı bir cihaz, kablo, kontaktör, motor, transformatör veya güç kaynağı;
- ilgili eşik değerini aşan kalkış veya mıknatıslanma akımı;
- şönt açtırma, düşük gerilim bobini, kontrol komutu veya mekanik bir sorun;
- hatalı kablolama, koruma ayarları veya cihaz seçimi.
Eaton'un sorun giderme materyalleri kısa devre, toprak kaçağı, aşırı yük, düşük gerilim bobini, mekanizma ve kontrol devresi nedenlerini birbirinden ayırır. Bu nedenle, ani bir açma tek başına kısa devreyi doğrulayamaz.
Kesici sıcaklığı, açma nedenini tanımlamaz.
Bir kesici; normal yük, ortam sıcaklığı, bitişik cihazlar, terminal direnci veya dahili bir durum nedeniyle ısınmış olabilir. Hızlı bir arıza termal veya ark hasarı bırakabilirken, soğuk bir pano muhafazası daha önce gerçekleşmiş bir aşırı yükü ekarte etmez.
Enerjili dahili ekipmana dokunmayın veya arıza kokusu almak için panoya yaklaşmayın. Olağandışı ısı, koku, renk değişimi veya gürültü bir durdurma koşuludur, bir teşhis yöntemi değildir.
Ana Arıza Türleri Neden Benzer Görünebilir?
Aşırı yük, kısa devre, toprak kaçağı, bağlı ekipman ve kalkış akımı olayları birbiriyle örtüşen dış belirtiler üretebilir. Bu nedenle teşhis görevi, arızayı yalnızca zamanlamaya bakarak tanımlamak değil; açma göstergesini, yük geçmişini ve elektriksel test sonuçlarını birleştirmektir. İnceleme, hem koruma fonksiyonunu hem de fiziksel kaynağı tanımlamalıdır.
Temel terminoloji için bkz. aşırı yük vs aşırı akım vs kısa devre ve VIOX karşılaştırması kısa devreler, toprak hataları ve aşırı yükler.

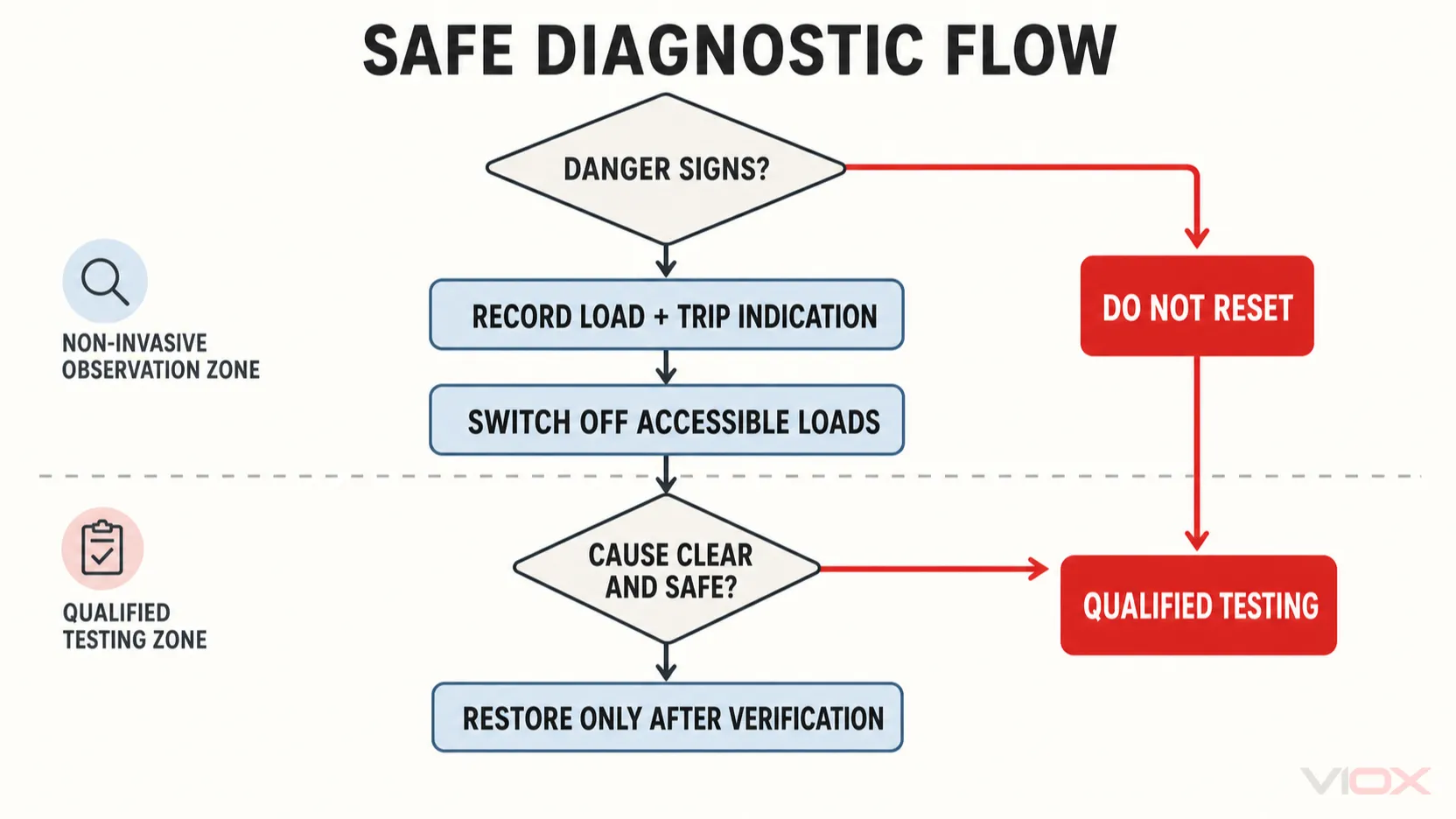

Güvenli Bir Arıza Tespit Akışı
Seviye 1: Müdahalesiz gözlemler
Kapaklar sökülmeden veya test cihazları kullanılmadan faydalı bilgiler toplanabilir:
- Hangi devrenin açıldığını ve bunun ne zaman gerçekleştiğini kaydedin.
- Hangi cihazların, makinelerin, ısıtıcıların, motorların veya güç kaynaklarının çalıştığını veya başlatıldığını not edin.
- Duman, renk değişimi, hasar, nem veya anormal ses olup olmadığını güvenli bir mesafeden kontrol edin.
- Yalnızca harici olarak görülebilen cihaz etiketlerini, mekanik bayrakları, ekran mesajlarını veya gösterge ışıklarını okuyun.
- Güvenli bir şekilde yapılabiliyorsa, erişilebilir yükleri kapatın veya fişten çekin.
- Cihaz tekrar açma yaparsa, normal şekilde sıfırlanmazsa veya neden belirsiz kalırsa durun.
Bir dağıtım panosu kapağını çıkarmayın, iletkenleri ölçmeyin, korumayı baypas etmeyin, kesici değerini artırmayın veya sadece açmayı tekrarlatmak için şüpheli bir cihazın yerini değiştirmeyin.
Seviye 2: Yetkili kişi doğrulaması
Yetkili bir kişi, nedeni şu yollarla doğrulayabilir:
- koruma fonksiyonunu tanımlayarak ve olay kayıtlarını koruyarak;
- çalışma ve kalkış akımını doğru açma eğrisine göre ölçerek;
- yalıtımın ve devre durumunun güvenli ve izole koşullar altında test edilmesi;
- kablolamanın, terminallerin, yüklerin, açma ünitelerinin, kontrollerin ve mekanizmanın incelenmesi;
- değerlerin ve ayarların iletkenler, yük, hata seviyesi ve koordinasyon çalışmasına göre doğrulanması.
Sadece bir multimetre kontrolü, bir kesicinin yük altında sağlam olduğunu veya koruma eğrisinin doğru olduğunu kanıtlayamaz. Bakınız: bir devre kesicinin arızalı olup olmadığı nasıl test edilir genel kontrollerin sınırları için.
Kesici Tipi Teşhisi Nasıl Değiştirir
Termik-manyetik kesiciler sınırlı neden bilgisi sağlar
Birçok minyatür devre kesici (MCB) ve kompakt tip devre kesici (MCCB), aynı açma mekanizmasını çalıştıran termal ve manyetik elemanlar kullanır. Kol konumu bir açmayı gösterebilir ancak hangi elemanın bunu tetiklediğini göstermez. Zamanlama ve yük geçmişi incelemeye rehberlik eder; ölçümler ve devre testleri ise bunu doğrular.
Elektronik açma üniteleri, hangi fonksiyonun devreye girdiğini tanımlayabilir.
Modele bağlı olarak, bir elektronik açma ünitesi uzun süreli, kısa süreli, ani, toprak kaçağı veya diğer koruma olaylarını gösterebilir. Schneider Electric belirgin koruma bölgelerini tanımlarken, Eaton dokümantasyonu ilgili ekipman üzerinde ayrı aşırı yük, kısa devre ve toprak kaçağı göstergelerini belirtir.
Her elektronik MCCB veya açık tip devre kesici (ACB) ayrıntılı bir olay günlüğü tutmaz. Mevcut gösterge ve saklanan veriler, kullanılan açma ünitesinin tam modeline bağlıdır.
Bir açma kodu, fiziksel kök neden değildir.
Ani bir gösterge, ani korumanın devreye girdiğini ifade eder; ancak olayın arkasındaki hasarlı kabloyu, arızalı yükü, hatalı kablolamayı veya yanlış ayarı tanımlamaz. Uzun süreli bir gösterge, aşırı yük teşhisini destekler ancak hangi yükün buna neden olduğunu belirlemez.
Açma verilerini bir sonraki testi seçmek için kullanın; incelemeyi atlamak için değil.
Profesyonel İnceleme Gerektiğinde
Hasar, ani tekrarlayan açma, bağlı yükler kesik olmasına rağmen açma veya doğrulanmış bir nedenin bulunmaması durumunda durun ve yetkili birinden yardım alın. Tekrarlayan şekilde arızaya neden olan ekipmanı hizmet dışı bırakın. Endüstriyel sistemlerde, açma kaydını muhafaza edin ve üreticinin geri yükleme prosedürünü izleyin.
İlgili konular için bkz. bir MCB neden sürekli açma yapar ve şunların karşılaştırması kısa devreler, toprak hataları ve aşırı yükler.
Hızlı Referans Kontrol Listesi
Geri yüklemeden önce şu soruları yanıtlayın:
- Hangi ekipman çalışıyor veya başlatılıyordu?
- Açma gecikmeli mi, ani mi yoksa kesintili mi gerçekleşti?
- Hangi cihaz ve koruma fonksiyonu devreye girdi?
- Isı hasarı, ark, nem veya mekanik hasar var mı?
- Olay tek bir yükü mü takip ediyor?
- Akım, açma eğrisi ve devre koşulu gerektiğinde doğrulandı mı?
Modeli gözlemleyin, göstergeyi koruyun, nedeni doğrulayın ve ancak o zaman devreyi eski haline getirin.
Sıkça Sorulan Sorular
Ani bir açma her zaman kısa devre anlamına mı gelir?
Hayır. Diğer nedenler arasında toprak kaçağı veya ark hatası fonksiyonu, arızalı ekipman, kalkış akımı, bir aksesuar komutu, yanlış ayarlar veya mekanik bir sorun yer alır.
Bir devre kesici neden birkaç dakika sonra açma yapar?
Genellikle termal veya uzun süreli koruma ile tutarlıdır, ancak anormal ekipman akımı veya uygun olmayan bir ayar benzer görünebilir. Akımı ilgili eğriye göre doğrulayın.
Tek bir cihaz bir kesiciyi açtırabilir mi?
Evet. Bir cihaz aşırı yük akımı, kaçak, ark, kısa devre veya aşırı kalkış akımı oluşturabilir. Tekrarlanabilir bir ilişki yararlı bir kanıttır, ancak yine de test yapılması gerekir.
Motor kalkış akımı bir kesiciyi açtırabilir mi?
Evet, eğer büyüklüğü ve süresi kesicinin zaman-akım karakteristiğini aşarsa. Daha büyük bir kesici otomatik bir çözüm değildir; kablo, motor, yol verici ve koruma gereksinimleri ile koordinasyonu gözden geçirin.
Devre kesicinin kendisi arızalı olabilir mi?
Mümkündür, ancak önce akış yönündeki kabloları, yükleri, ayarları, aksesuarları ve bağlantıları inceleyin. Tahmin yürütmek, gerçek arızanın sistemde kalmasına neden olabilir.
Bir kesiciyi defalarca sıfırlamak güvenli midir?
Hayır. Önce devam eden bir arızayı tespit edin ve giderin. Tekrar kapatma, hasarlı ekipmana yeniden enerji verebilir ve arıza enerjisini artırabilir.
Uzun süreli veya ani açma göstergesi ne anlama gelir?
Devreye giren koruma fonksiyonunu tanımlar. Tek başına hasarlı bileşeni veya altta yatan nedeni tanımlamaz.
